BRUKSANVISNING HD90A3S979 HAIER

▶Kun tørre tekstiler, vasket i vand.

▶Sørg for ikke at påfylde mere end den nominelle belastning.

Vedligeholdelse / rengøring

▶Sørg for, at børn holdes under opsyn, hvis de udfører rengøring og vedligeholdelse.
▶Afbryd maskinen fra strømmen, inden du foretager rutinemæssig vedligeholdelse.

ADVARSEL!

Vedligeholdelse / rengøring

8.6 Indstil program og start

9-Vedligeholdelse og rengøring

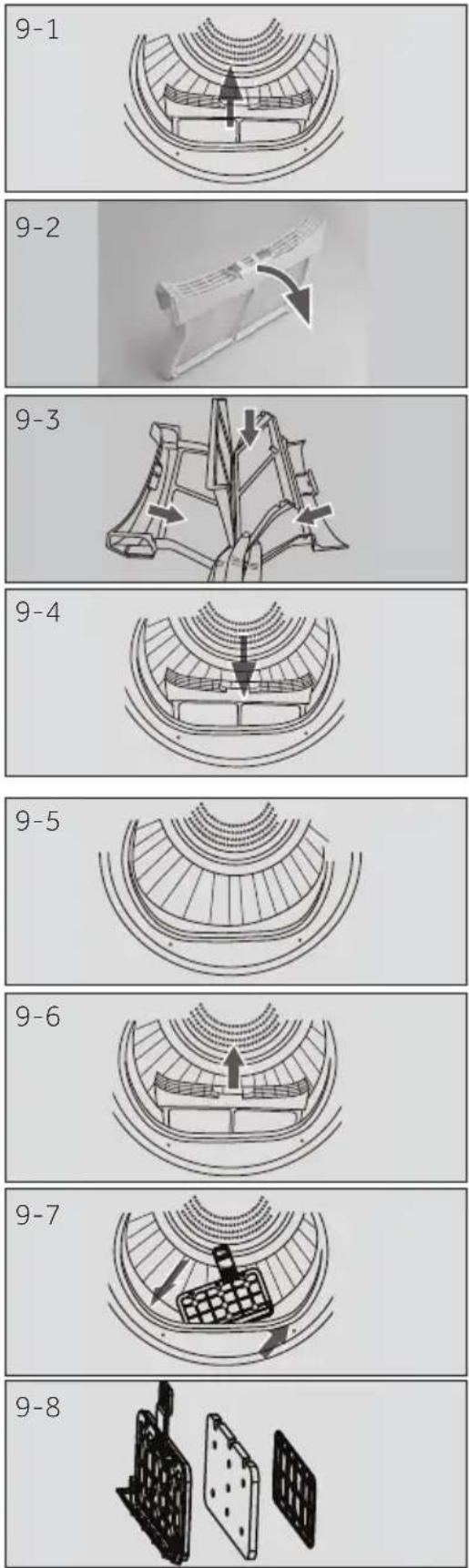

9.1 Fnug-filterrensning

11.2 Transport og ventetid

• strømforsyning, stikkontakt og sikringer stemmer overens med typeskiltet.
  ▶ stikkontakten er jordet, og at der ikke er stikdåser eller forlængerledning.
  ▶stikk et og stikkontakten stemmer helt overens.

Sæt stikket i stikkontakten. (Fig. 11-3).

ADVARSEL!

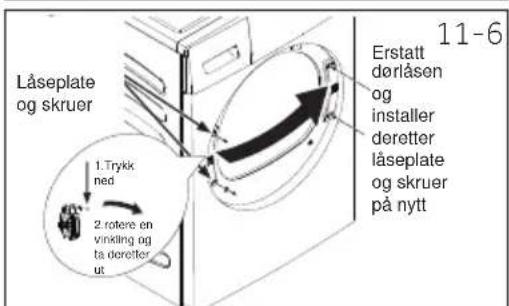

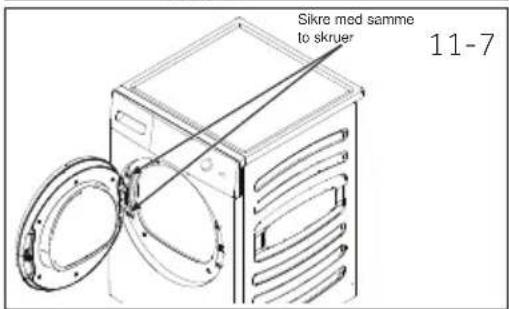

Sikre med det samme to skruer 11-7

Brukermanual Varmepumpe-tørketrommel

HD90-A2979
HD100-A2979
HD80-A3979
HD90-A3979
HD90-A3979S
HD90-A3S979

Takk for at du kjøpte et Haier-produkt.

Les disse instruksjonene nøye før du bruker dette apparatet. Instruksjonene inneholder viktig informasjon som vil hjelpe deg med å få det beste ut av apparatet og sørge for sikker og korrekt installasjon, bruk og vedlikehold.

Oppbevar denne håndboken på et passende sted, slik at du alltid kan henvise til den for sikker og korrekt bruk av apparatet.

Hvis du selger apparatet, gir det bort, eller etterlater det når du flytter, må du også overgi denne håndboken slik at den nye eieren kan bli kjent med apparatet og sikkerhetsadvarslene.

Forkortelser

Advarsel! – Viktig sikkerhetsinformasjon

Generell informasjon og tips

Miljøinformasjon

Beskytt miljøet og menneskers helse. Legg emballasjen i gjeldende beholdere for å resirkulere den. Hjelp til å resirkulere avfall av elektriske og elektroniske apparater. Ikke kast apparater merket med dette symbolet sammen med husholdningsavfallet. Returner produktet til ditt lokale resirkuleringsanlegg, eller kontakt ditt kommunale kontor.

ARSEL!

Fare for skade eller kvelning!

Koble apparatet fra strømtilførselen. Kutt av strømkabelen og kast den. Fjern døren for å forhindre at barn og kjæledyr blir innestengt i apparatet.

ARSEL!

Apparatet må ikke strømforsynes via en ekstern koblingsenhet, for eksempel en tidtaker, eller kobles til en krets som regelmessig slår av og på et verktøy.

NO

Innhold

1-Sikkerhetsinformasjon 4
2-Forutsatt bruk....7
3-Produktbeskrivelse 8
4-Kontrollpanel....9
5-Programmer....12
6-Forbruk....13
7-Forslag og tips....14
8-Daglig bruk....16
10-Feilsøking....22
11-Installasjon 24
12-Tekniske data....26
13-Kundeservice....30

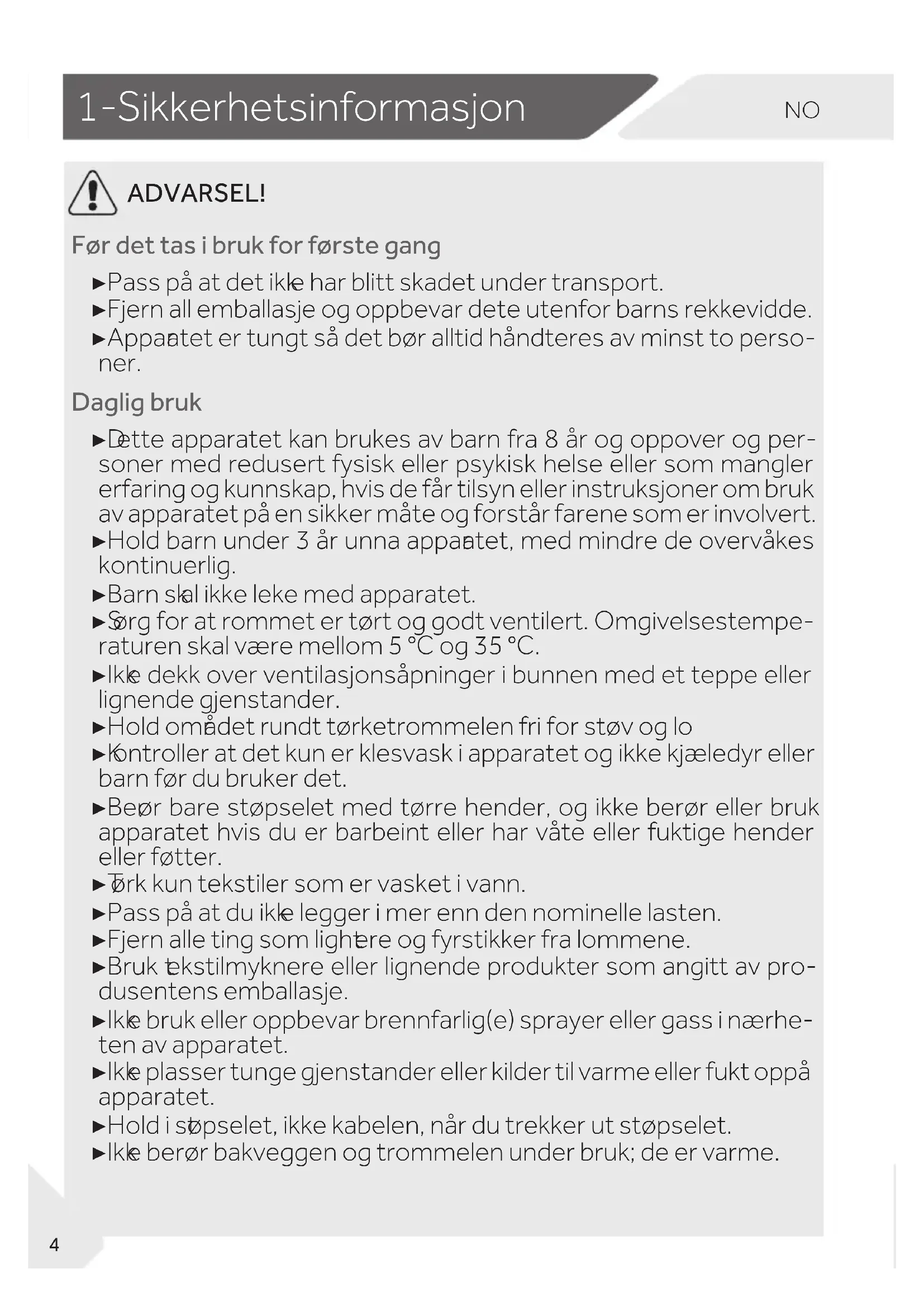

ADVARSEL!

Før det tas i bruk for første gang

▶Pass på at det ikke har blitt skadet under transport.
▶Fjern all emballasje og oppbevar dete utenfor barns rekkevidde.
▶Apparet er tungt så det bør alltid håndteres av minst to personer.

Daglig bruk

▶Dette apparatet kan brukes av barn fra 8 år og oppover og personer med redusert fysisk eller psykisk helse eller som mangler erfaring og kunnskap, hvis de får tilsyn eller instruksjoner om bruk av apparatet på en sikker måte og forstår farene som er involvert.
▶Hold barn under 3 år unna appaetet, med mindre de overvåkes kontinuerlig.
▶ Barn skal ikke leke med apparatet.
▶Sørg for at rommet er tørt og godt ventilert. Omgivelsestemperaturen skal være mellom 5 °C og 35 °C.
- Ikke dekk over ventilasjonsåpninger i bunnen med et teppe eller lignende gjenstander.
▶Hold omådet rundt tørketrommelen fri for støv og lo
▶Kontroller at det kun er klesvask i apparatet og ikke kjæledyr eller barn før du bruker det.
▶Beør bare støpselet med tørre hender, og ikke berør eller bruk apparatet hvis du er barbeint eller har våte eller fuktige hender eller føtter.
▶ ∅rk kun tekstiler som er vasket i vann.
▶Pass på at du ikke legger i mer enn den nominelle lasten.
▶Fjern alle ting som lightere og fyrstikker fra lommene.
▶Bruk tekstilmyknere eller lignende produkter som angitt av produsentens emballasje.
- Ikle bruk eller oppbevar brennfarlig(e) sprayer eller gass i nærheten av apparatet.
▶Ikle plasser tunge gjenstander eller kilder til varme eller fukt oppå apparatet.
▶Hold i støpselet, ikke kabelen, när du trekker ut støpselet.
- Ikle berør bakveggen og trommelen under bruk; de er varme.

ADVARSEL!

Daglig bruk

▶Ikle tørk følgende elementer i apparatet:

►Elemener som er ikke er vasket.
►Elemener som er tilsmusset med brennbare stoffer som ma- tolje, aceton, alkohol, lettbensin, bensin, parafin, flekkfjernere, terpentin, voks, voksfjernere eller andre kjemikalier. Gassene kan forårsake brann eller eksplosjon. Disse elementene må all- tid vaskes først for hånd i varmt vann med ekstra vaskemiddel og deretter tørkes utendørs før tørking i apparatet.
►Elemener som inneholder polstring (f.eks. puter, jakker), ettersom polstringen kan komme ut med fare for antennelse i tørketrommelen.
►Elemener som inneholder en stor andel gummi, skumgummi (latexskum) eller gummilignende materialer, for eksempel du-sjhetter, vanntette tekstiler, gummierte artikler og klær og puter som er fylt med skumgummi.

▶Ikle drikk det kondenserte vannet.

- Ikle bruk apparatet uten lofilter eller kondensfilter på plass eller med skadet filter.

▶Legg merke til at den siste delen av tørkesyklusen gjennomføres uten varme (nedkjølingssyklus) for å sikre at klærne forblir ved en temperatur som ikke skader dem.

- Ikle la apparatet være uten tilsyn over lengre tid. Dersom et langt fravær er tilsiktet, tørkesyklusen må bli avbrutt ved å slå av appa-ratet og frakobling strømnettet.

- Ikle slå av maskinen, bortsett tørkesyklusen er ferdig, med mindre alle elementer er raskt fjernet og spredt ut at varmen kan fri-gis.

▶Slå av appaætet etter hvert tørkeprogram for å spare strøm og for sikkerhet.

Vedlikehold / rengjøring

▶Sørg for at barn holdes under tilsyn dersom de utfører rengjøring og vedlikehold.

▶Koble apparatet fra strømforsyningen før du foretar rutinemessig vedlikehold.

ADVARSEL!

Vedlikehold / rengjøring

▶Rengjør lofilter og kondensfilter etter hvert program (se STELL OG RENGJ∅RING).
▶Ikle bruk vannspray eller damp for å rengjøre apparatet.
- Ikle bruk industrielle kjemikalier til å rengjøre apparatet.
▶En skadet strømledning skal bare byttes ut av produsenten, en servicetekniker eller tilsvarende kvalifiserte personer for å unngå fare.
▶Ikle prøv å reparere apparatet selv. Kontakt vår kundeservice dersom apparatet må repareres.

Installasjon

▶Sørg for at den tiltenkte plasseringen har plass til å åpne døren helt. Ikke installer tørketrommelen bak en låsbar dør, en skyvedør eller en dør med hengsler på motsatt side av tørketrommeldøren, da dette begrenser åpningen av tørketrommeldøren.
▶Installer apparatet på et godt ventilert, tørt sted.
▶ Sett aldri apparatet utendørs på et fuktig sted, eller i et område som kan være utsatt for vannlekkasje, som under eller i nærheten av en vask. Koble fra strømtilførselen og la maskinen tørke naturlig ved vannlekkasje.
▶Installee eller bruk bare apparatet der temperaturen er over 5 °C.
- Ikle plasser apparatet direkte på teppe eller i nærheten av en vegg eller møbler.
- Ikle installer apparatet i direkte sollys eller i nærheten av varme-kilder (f.eks. ovner, varmeovner).
- KONTroller at den elektriske informasjonen på merkeskiltet stemmer overens med strømtilførselen. Hvis ikke, kontakt en elektriker.
- Ikle bruk grenuttak og skjøteledninger.
▶Sørg for at du ikke ødelegger strømkabelen og støpselet. Hvis den blir skadet, må den byttes av en elektriker.
▶Bruk en sepaat jordet stikkontakt for strømforsyningen som er lett tilgjengelig etter installasjon. Apparatet må jordes.
▶Kun for Storbritannia: Apparatets strømkabel er utstyrt med en 3-leders stikkontakt som passer til et standard 3-leders (jordet) støpsel. Den tredje pinnen (jording) må aldri klippes av eller demonteres. Etter at apparatet er installert, må støpselet være til-gjengelig.

Forutsatt bruk

Dette apparatet er beregnet for tørking av gjenstander som er vasket i en vannløsning og er merket som egnet for tørketrommel på produsenten vaskelapp.

Det er utelukkende beregnet for husholdningsbruk inne i huset. Det er ikke beregnet for kommersiell eller industriell bruk. Endringer eller modifikasjoner på apparatet er ikke tillatt. Utilsiktet bruk kan føre til farer og tap av alt garanti- og erstatningsansvar.

Standarder og direktiver

Dette produktet oppfyller kravene i alle gjeldende EF-direktiver med tilhørende harmoniserte standarder, som gir CE-merking.

erk

Apparatet inneholder den luorerte klimagassen HFC-134a (GWP:1430). Denne gas - sen er hermetisk forseglet.

messig f orsvarlig bruk

Grundig drenering: Sentrifuger klesvasken med maksimal sentrifugehastighet.
Maksimal last: Bruk maksimal fyllingsmengde i henhold til programtabellen, men ikke overbelast tørketrommelen. For å dra nytte av maksimal belastning, kan tøyet som skal tørkes "KLAR til OPPBEVARING", først tørkes med "KLAR til STRYKING". Ved programslutt fjerner du tøyet som skal strykes og tørker det gjenværende tøyet for deretter å avslutte.

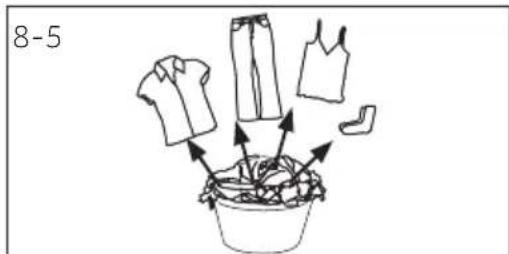

Løs opp klesvasken: Rist ut tøyet før du setter dem i tørketrommelen.
▶ Unngå overflødig tørking: Overdreven tørking bør unngås. Velg riktig program og passende tørrnivå.
Mykner unødvendig: Ikke bruk tøymykner når du vasker – vasken blir myk og luftig i tørketrommelen.
▶ Rengjøring av lofiltrene: Rengjør lofiltrene etter hver syklus.
▶ Ventilasjon: Forsikre deg om at apparatet er riktig ventilert (se INSTALLASJON).
Gjenbruk av kondensert vann: Det innsamlede kondenserte vannet kan brukes til dampjernet. Før skal det helles gjennom en fin sil eller kaffefilterpapir. De minste delene holdes av filteret.

Merk:

På grunn av tekniske endringer kan illustrasjonene i de følgende kapitlene avvike fra din modell.

Kontroller at tilbehøret og litteraturen stemmer med denne listen (figur 3-3):

3-3

Brakett for van- navløpsslange

Forsinkelsesfunksjon for forsinkelsesstart trykk på knappen for å stille inn tid (i 1 intervaller opp til 12 timer). Apparatet skal være ferdig i, trykk deretter for å starte (Fig. 4-2) den forsinkede operasjonen.

Denne funksjonen bør stilles inn etter at du er ferdig med alle alternativene, ellers når du dreier på knappen eller trykker på knappen, blir funksjonen slettet automatisk.

4.2 Barnesikring-indikator

For å aktivere Barnesikring-funksjonen etter at en syklus er startet, trykker du på Barnesikring-knappen (Fig. 4-3) i 3 sekunder til indikatorikonet lyser. For å deaktivere, trykk på knappen i 3 sekunder én gang til.

Childlock 4-3

Merk

Når syklusen avsluttes eller strømforsyningen blir avbrutt, avbrytes ikke funksjonen automatisk.

4.3 Forsinkelsesindikator

Når du velger utsettelse-knapp programmet (Fig. 4-4), lyser det.

4.4 Signalindikator

Du kan velge signal etter behov. For å aktivere signal-funksjonen etter at tørketrommelen er slått på, trykker du påi- regr Temp.(Fig. 4-5) i cirka 3 sekunder til pipetonen høres. For å deaktivere trykker du på begge knappene i 3 sekunder igjen til pipetonen høres.

4-4

i-Refresh + Temp. 4-5

4-6

4.5 Rengjør filterindikatoren

Filtre må rengjøres regelmessig. Se avsnittet Rengjøring av lofrifilter eller Rengjøring av kondensatorfilter i brukermanualen.

erk

Etter hver syklus blinker indikatoren for å minne om rengjøring av filtre.

4-7

i-time

4.6 Tid-knapp

Når du velger programmet Tidsbryter eller Forsinkelse, lyser lampen til i-time er på. Trykk på denne knappen for å øke eller redusere tiden.

4-8

Temp.

4.7 Temp.-knapp

Trykk på knappen (fig. 4-8) for å stille inn tørketemperatur for noen programmer. Displayet vises nedenfor:

Høy temperatur. -2 Mellomtemperatur. Lav temperatur. Kjørligt.

4-9

4.8 Start/pause-knapp

Trykk på Start/Pause (Fig. 4-9) for å starte en tørkesyklus. Trykk på knappen igjen for å stoppe tørkesyklusen - indikatorlampen blinker. Trykk på knappen igjen for å fortsette.

4-10

4.9 Programknapp

Velg ett av de 14 programmene ved å bruke knappen (Fig. 4-10). Indikatoren for det respektive programmet lyser. Se delen Programmodus i brukermanualen for mer informasjon.

4-11

Trykk på Power-knappen (Fig. 4-11) for å slå tørketrommelen på/av.

4-12

4.11 Tørkenivå-knapp

Trykk på knappen (fig. 4-12) for å stille inn det endelige fuktighetsinnholdet i tøyet ved slutten av syklusen.

Ekstra tört Klar til å oppbevare Klar til å stryke

4.12 Barnesikringsknapp

For å aktivere Barnesikring-funksjonen etter at en syklus er startet, trykker du på knappen (Fig. 4-13) i 3 sekunder til indikatorikonet lyser. For å deaktivere, trykk på knappen i 3 sekunder én gang til.

4.13 Tom tank-indikator

Vanntank må tømmes.

Viktig: Rengjør vanntanken etter hver tørkesyklus. Se avsnittet Tøm vanntanken i brukermanualen.

4.14 Skjerm

Displayet viser gjenværende tid, forsinkelsestid og annen relatert informasjon.

Childlock 4-13

Den gjenværende tideneren standardverdi, denne tiden blir beregnet på nytt avhengig av ytterligere programinnstillinger og fuktighetsinnholdet i tøyet.

4.15 Indikator for dørlås

Hvis døren åpnes, vil denne indikatoren (fig. 4-16) lyse.

4.16 Rynkefri-knapp

Etter at du har valgt programmet med denne funksjonen, lyser ikonet, antirynke åpnes som standard, når vi trykker på denne knappen (fig. 4–17), vil displayet vises AV, antirynke lukkes, og berøringsdisplayet igjen vil vise PÅ, antirynke åpen.

Program	Tørkings grad	Klesvask	Maks. belastning kg
			8 9 10
	Ekstra tørt	Tunge stoffer, trenger ytterligere tørking	5 6 7
	Ekstra tørt	Tung syntetisk	4 4,5 5
[3BAY]	Ekstra tørt	Håndkle	5 6 7
	/	Fjærklær	1 1 1,5
	/	Pelstekstiler	3 3 4
	Ekstra tørt	Kashmirklær	3 4 4,5
	/	Tunge stoffer, trenger ytterligere tørking	- - -
	Ekstra tørt Undertøy 2 2 3
	Ekstra tørt Tung bomull 2 2 3
	Ekstra tørt	Skjorter	4 4,5 5
	Ekstra tørt	Sportstøy	4 4,5 5
	Ekstra tørt Babyklær 4 4 5
	/	Lakener	4	4 5
[K5BG]	Ekstra tørt	Bomull, strøk	8 9	10

EN 61121 testprogram-innsyilling. Vi anbefaler at du avleder kondensvannet utvendig gjen - nom avløpsrøret när du tørker en full maskin med programmet "Bomull". På denne måten unngår du å måtte tømme vanntanken under utførelsen av programmet.

Varmepumpeteknologi

Kondenstørketrommel med varmeveksler er enestående når det gjelder effektivt energiforbruk. Dette er veiledningsverdier bestemt under standardbetingelser. Verdiene kan avvike fra de som er gitt, avhengig av overspenning og underspenning, typen stoff, sammensetningen av tøyet som skal tørkes, restfuktigheten i stoffet og størrelsen på belastningen.

ProgramBomull/sengetøy	Sentrifuge-hastigheten i rpm	Restfuktig-heti %	Tidit:min	Energiforbruki kWh
Ekstra tørt	1000 ca. 60	4:40 2,34
Klar til å oppbevare [BW7X]	1000 ca. 60	4:29 1,98
Klar til å stryke	1000 ca. 60	3:18 1,62

Miljøansvarlig bruk

▶Spinn tøyet så tørt som mulig før du legger det i tørketrommelen.
▶Unngå overbelastning av tørketrommel.
▶Rist ðyet før du legger det i tørketrommelen.
▶Velg et ordentlig tørkeprogram. Forsikre deg om at tøyet ikke tørkes lenger enn nødvendig.
▶Bruk tørketrommel med rensede filtre.

7-Forslag og tips

7.1 Stivet klesvask

Stivet klesvask etterlater en film av stivelse i trommelen og er ikke egnet for tørketrommelen.

7.2 Mykner

Ikke bruk tøymykner når du vasker – vasken blir myk og luftig i tørketrommelen.

7.3 Myke kluter

Bruken av "myke pleietøyer" kan føre til belegg på lofiltrene. Dette kan forårsake blokkering av filtrene. I slike tilfeller anbefaler vi enten å avstå fra å legge til myke kluter eller å velge et annet merke. Merk i alle fall produsentens instruksjoner.

7.4 Små fyllmengder

I en mengde på mindre enn 1,0 kg bør "Timer"-programmet velges fordi automatisk skanning av tørrnivået bare kan fanges inn fortsatt unøyaktig.

7.5 Åpne døren

Døren skal stå på gløtt når den ikke brukes, slik at dørtetningen fungerer i ubestemt tid.

7.6 Lys i trommel

Når apparatet er slått på, tennes alltid trommelens innvendige lys när døren er åpen.

7.7 Tjenesten klaff

Forsikre deg om at serviceklaffen alltid er lukket under bruk.

Hvis vasken ikke fjernes etter programmet, flytter trommelen seg fra tid til annen for å for-hindre krølling. Antikrøllebeskyttelsesfasen er ca. 60 minutter.

7.9 Klesvask som skal strykes

... skal tørkes med nivå KLAR til å STRYKE. Dette letter stryking for hånd eller ved bruk av maskinen.

7.10 Gjenværende tid

Programvarigheten påvirkes av følgende faktorer: type stoff, fyllmengde, absorpsjonskapasitet, ønsket tørrnivå, så vel som rotasjonshastigheten til vaskemaskinen. Disse faktorene blir registrert av elektronikken i løpet av programmet, og den gjenværende tiden blir korrigert tilsvarende.

7.11 AUTO lastdeteksjonssystem

Når programmet starter, viser displayet Auto etter noen minutter. Dette betyr at automatisk lastdeteksjon pågår. Sensorer oppdager og estimerer valgt programtid til slutt. Avhengig av valgt program, lastmengde, fuktighet og omgivelsestemperatur, kan AUTO lastdeteksjonsfase vare noen minutter for liten last, eller opptil time for maksimal lasteller store gjenstander, før omtrentlig gjenværende programtid vises.

7.12 Ekstra store stykker

... har en tendens til å avvikle. Hvis det ønskede tørkenivået derfor ikke kunne nås, løsner du tøyet og tørker igjen med tidsprogrammet (TIMER).

7.13 Spesielt delikate stoffer

Tekstiler som lett kan krympe eller miste sin form, så vel som for eksempel silkestrømper, undertøy osv bør ikke settes i tørketrommelen. Sett ømfintlige plagg i en vaskepose og unngå uttørring dem.

7.14 Genser og strikkevarer

bør tørkes ved KLAR til å STRYKE for å unngå krymping. Påfølgende strekk eller trekk i form bør utføres.

7.15 Lo

Mengden lo i lofiltrene skyldes ikke vaskespenningen i tørketrommelen; men heller ekstraherte fibre fra bruk og vask. Under tørking på linjen vil loen bli ført bort av vinden. Ved å bruke en tørketrommel blir loen samlet i filtrene.

7.16 Akustisk signal

Et akustisk signal lyder:

▶når vanntank en er full
▶i tilfelle feil

I tillegg kan det akustiske signalet også velges for følgende tilfeller:

▶på slutten av programmet
▶når du trykker på en knapp
▶når du slår på programvelgeren

8.1 Klargjøring av apparatet

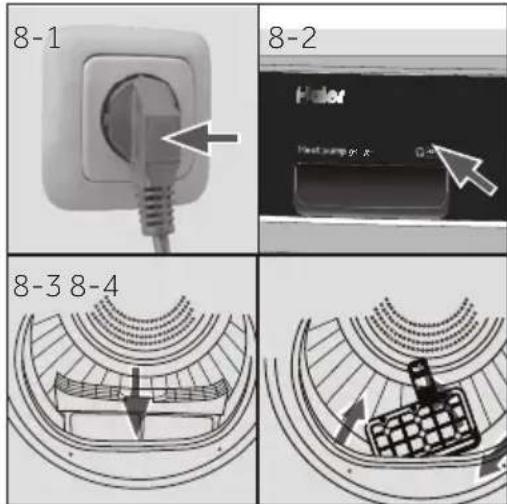

1. K oble apparatet til en strømforsyning (220 V til 240 V\~/50 Hz) (Fig. 8-1.). Se avsnittet INSTALLA-SJON.

2. For sikre deg om at:

▶vanntanken er tom og riktig installert. (Fig. 8-2).
▶lofilter er rent og riktig installert. (Fig. 8-3).
▶kondensfilteret er rent og ordentlig installert (fig. 8-4).

8-5

8.2 Klargjøring av tøyet

▶ S orter klær etter stoff (bomull, syntetiske plagg, ull osv.).
Bare tørt tøy som har blitt spunnet.
▶T omme lommer med alle skarpe eller brennbare gjenstander slik som nøkler, lightere og fyrstikker. Fjern hardere dekorative gjenstander som brosjer.
▶Lukk glidelåser og kr oker, sørg for at knappene blir sydd fast og legg små gjenstander som sokker, BH'er osv. i en vaskepose.
▶Br ett ut store stoffstykker slik som lakener, bordduker osv.
▶Følg instruksjonene på plaggenes etik etter og tørk bare klær som tåler tørketrommel.

i Tips:

▶Separer hvite klær fra fargete.
▶Brett ut store gjenstander som lakener, duker osv.
▶Sengetøy og putevar skal kneppes, slik at små deler ikke kan samles seg innvendig.
- Lukk glidelåser og kroker, og bind løse belter uten metalldeler, forklesnorer osv. sammen.
▶Plasser småting som sokker, belter, bh, osv. i en vaskepose.
▶Forsikre deg om at alle knappene er sydd på stramt.
▶Sy eller fjern løse metalldeler av plagg, for eksempel metallknapper, buen i bh-er før du setter dem inn. Ellers kan slike deler forårsake støy og skade trommelen.
Ikke overtørk lintøy som krever lett stell. Risiko for krøll. La slutt tørke i luften.
▶Strikkevarer (f.eks. tskjorter, undertøy) løsner noen ganger under tørking. Bruk bare tørrnivået KLAR til å STRYKE ^a og dra i formen etterpå.
▶For forhåndstørkede plagg i flere lag eller til sluttørking bør tidsprogrammet (TIMER) velges.

Lastreferanse

Laken (enkel) Bomull Ca. 800 g
Klær med blandede stoffer / Ca. 800 g
Jakker Bomull Ca. 800 g
Jeans / Ca. 800 g
Kjeledresser Bomull Ca. 950 g
Pyjamas / Ca. 200 g
Skjorter / Ca. 300 g
Sokker Blandede stoffer Ca. 50 g
T-skjorter	Bomull Ca. 300 g
Undertøy	Blandede stoffer Ca. 70 g

8.3 Lasting av apparatet

▶L øsne opp og sett inn forhåndsskilt tøy.
▶Ikk e overlast.
▶Lukk dør en forsiktig. Forsikre deg om at ingen av klesplaggene blir klemt.

8.4 Fjerne og legge til klesvask

For å fjerne eller legge til klesvask kan programmet avbrytes när som helst:

▶Åpen døren. Syklusen avbrytes.
Vær forsiktig når du tar bort eller legger til tøyet! Innsiden av trommelen eller selve tøyet kan være varmt, slik at det er fare for brannskader.
▶For å fortsette programmet trykk på "Start/Pause"-knappen etter å ha lukket døren.

Ikke-tekstil, samt små, løse eller skarpe kanter kan føre til funksjonsfeil og skade klesplagg og apparatet.

ADVARSEL!

Aldri slå av tærketrommelen før tørkesyklusen er ferdig, med mindre alle elementer er raskt fjernet og spredt ut at varmen kan frigis.

8.5 Lasting av tørketrommelen

1. Plasser tøyet jevnt i trommelen og pass på at du ikke overbelaster tørketrommelen.
2. Slå på tørketrommel ved å trykke på Power-knappen (Fig. 8-7).

Tøymyknere eller lignende produkter skal brukes som spesifisert i produsentens instruksjoner.

8.6 Still inn program og start

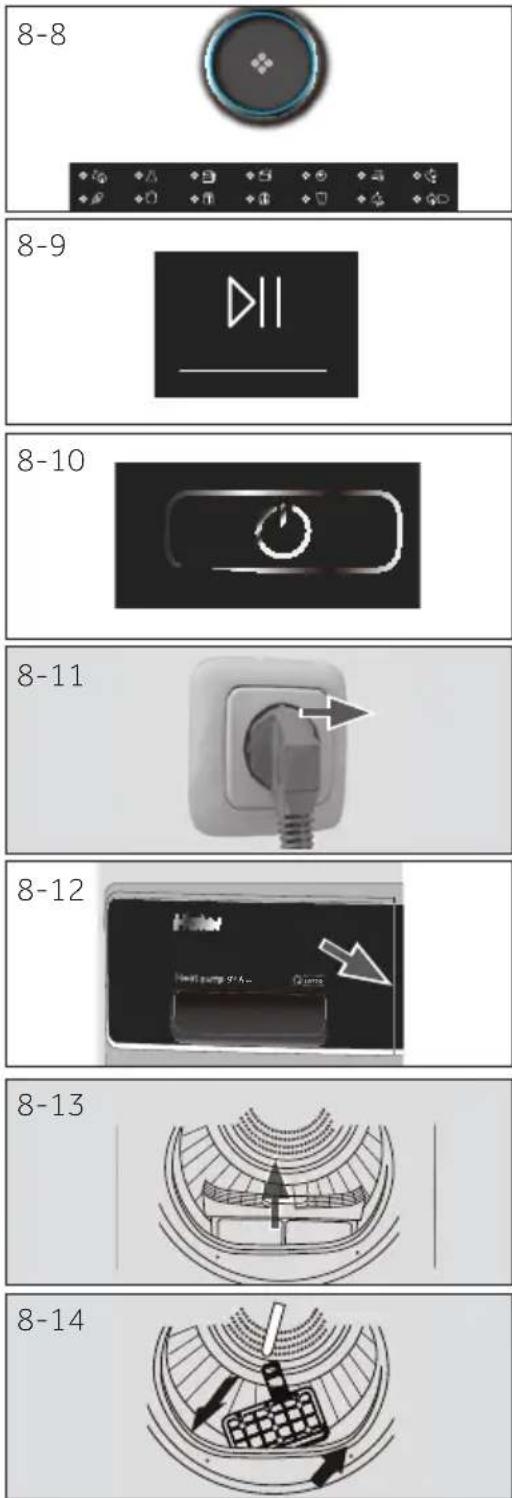

1. Drei programvelgeren (Fig. 8-8) for å velge ønsket program.
2. Angi funksjoner som t emperatur, tørrnivå, forsinkelse. Trykk deretter Power-knappen (Fig. 8-9) for å starte tørrsyklusen.

8.7 Slutt på tørrsyklus

Tørketrommelen stopper driften automatisk när en tørrsyklus er fullført. Displayet viser END. Åpne tørketrommelen og fjern tøyet. Hvis tøyet ikke fjernes, starter antikrøllprogrammet automatisk.

1. Slå av t ørketrommelen ved å trykke på Power-knappen (fig. 8-10).

2. K oble tørketrommelen fra stikkontakten (fig. 8-11).

3. Tøm vanntank en etter hver syklus (Fig. 8-12).

4. R engjør lofilteret før og etter hver tørking (Fig. 8-13).

5. Re ngjør kondensatorfilteret etter hver tørrsyklus (fig. 8-14).

erk

▶ Undeøtking må du forsikre deg om at gjenstandene er plassert på stativet uten fare for å vikle inn ledeplatene mens trommelen roterer.
▶ Maksimal vekt på våtgjenstander: 1,5 kg

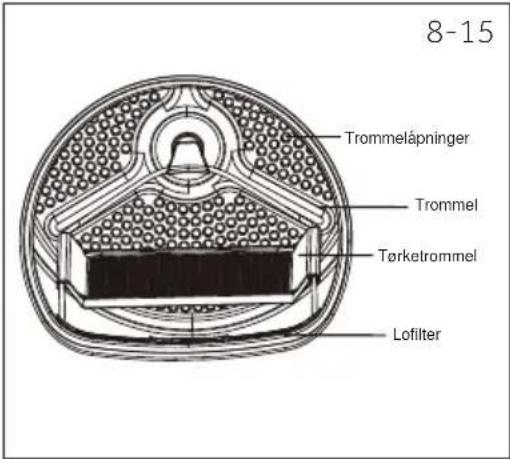

8.8 Bruk av tørketrommel

Tørketrommelstativet er designet for å brues med gjenstander som ikke anbefales til tørketrommel, for eksempel joggesko, gensere eller delikat undertøy.

1. Åpen t ørketrommeldøren
2. Sjekk at tr ommelen er tom.
3. S ett tørketrommelstativet i trommelen.
4. Forsikre deg om at låsene er satt inn i hullet på lofilteret og låst i hullet på bakre trommel.

8-15 Trommelåpninger Trommel Tørketrommel Lofilter

- Ikke bruk denne tørketrommelen når det er andre klær i tørketrommelen.

Omsorgskart

Vasking

	Vaskbart opp til 95 °Cnormale prosessen		Vaskbart opp til 60°Cnormale prosessen		Vaskbart opp til 60°Cmild prosess
	Vaskbart opp til 40 °Cnormale prosessen		Vaskbart opp til 40°Cmild prosess		Vaskbart opp til 40°Cmeget mild prosess
	Vaskbar opp til 30 °Cnormale prosessen		Vaskbar opp til 30 °Cmild prosess		Vaskbart opp til 30°Cmeget mild prosess
	Vask for håndmaks. 40 °C		Ikke vask

Bleking

Tromling mulig normal temperatur

Tromling mulig lavere temperatur

Må ikke tørkes i tør-ketrommel

Strykejern

	S trykes ved en mak-simumstemperaturopp til 200 °C		S trykes ved en mid-dels temperaturopp til 150 °C		S trykes ved en lavtemperatur opp til110 °C; uten damp(dampstryking kanforårsake irreversibelskade)
	Må ikke strykes

9- Vedlikehold og rengjøring

9.1 Rengjøring av lofilter

Rengjør lofilteret før og etter hver tørkesyklus.

1. Fjern lofilt eret fra trommelen (fig. 9-1).
2. Åpne lofilt eret (fig. 9-2).
3. R engjør lofilteret fra eventuelle lorester (Fig. 9-3).
4. Installer det rensede lofilteret i tørketrommelen (Fig. 9-4).

9.2 Rengjøring av kondensfilter

Rengjør lofilteret før og etter hver tørkesyklus.

1. Åpen dør en.

2. T rekk loilteret ut av huset (Fig. 9-5).

3. T rekk kondensfilteret ut fra luftkanalen (Fig. 9-6).

4. Fjern svampen og r engjør filterskjermen for rester (Fig. 9-7).

5. S ett svampen tilbake på kondensatorfilteret (Fig. 9-8).

erk

Hvis lo-/kondensfilteret er veldig skittent, kan det rengjøres under rennende vann. La det tørke grundig før bruk.

9.3 Tøm vanntanken

Under drift kondenseres damp til vann som samles opp i vanntanken. Rengjør vanntanken etter hver tør-kesyklus.

1. T rekk ut vanntanken fra huset (fig. 9-9).
2. T øm vanntanken (Fig. 9-10).
3. S ett vanntanken på tørketrommelen (fig. 9-11).

Ikke bruk vannet til noen form for drikke eller matforedling.

9.4 Tørketrommel

Tørk utsiden av tørketrommelen og kontrollpanelet med en fuktig klut. Ikke bruk organisk løsemiddel eller etsende middel for å unngå skade på enheten.

9.5 Trommel

Etter litt brukstid kan stoffpleiemidler eller kalsium som er i vannet danne en nesten usynlig film på innsiden av trommelen. Bruk en fuktig klut og littvaskemiddelforåfjerneden. Ikkebrukorganiskløsemiddelelleretsendemiddelfor å unngå skade på enheten.

9.5 Fordamper

Hvis fordamperen bak kondensfilteret er skittent, kan den rengjøres ved bruk av en støvsuger. Sørg for at du ikke ødelegger kjøleelementet mens du rengjør det.

Mange forekommende problemer kan løses av deg selv uten spesiell kompetanse. I tilfelle et problem, sjekk alle viste muligheter og følg instruksjonene nedenfor før du kontakter ettersalgsservice. Se KUNDESERVICE

ADVARSEL!

▶Før vedlikehold må du deaktivere apparatet og koble fra støpselet fra stikkontakten.

Elektrisk utstyr skal kun repareres av kvalifiserte fagfolk fordi feil reparasjoner kan forårsake betydelige følgeskader.
En skadet strømkabel må bare erstattes av produsenten, serviceteknikeren eller tilsvarende kvalifiserte personer for å unngå fare.

Feilsøking med displaykode

K ode Årsak Løsning
F2	Dreneringspumpefeil. Kontakt kundeservice.
F32	Kondensatorens termiske sensor er tomgangs eller kortsluttet.	Kontakt kundeservice.
F33
F4	Temperaturen på tøyet i trommelen endres ikke. Kontakt kundeservice.
F5	Kommunikasjonssvikt mellom PCB og skjerm. Kontakt kundeservice.
L0	Temperaturen er for lav.	Bruk tørketrommelen når lufttemperaturen er høyere enn 5 °C.

Skulle feilkodene dukker opp igjen, selv etter de iverksatt tiltak, slå av apparatet, koble fra strømforsyningen og ta kontakt med kundeservice.

Feilsøking uten visningskoder

Problem Mulig årsak Mulig løsning
Tørketrommel fungerer ikke.	Dårlig tilk obling til strømforsyningen.S trømbrudd.D et er ikke satt noe tørkeprogram.Enhet en er ikke slått på.Vanntank en er full.D øren lukker seg ikke ordentlig.	K ontroller tilkoblingen til strømforsyningen.R engjør strømforsyningen.Angi et t ørkeprogram.Slå på enhet en.Tøm vanntanken.Lukk døren skikkelig.
Tørketrommel fungerer ikke, og displayet viser SLÜTT.	T øyet har nådd det tørrnivået som er definert av programmet?D et er ikke noe klesvask i trommelen?	Sjekk om pr ograminnstillingen er passende.Sjekk om det er klesvask i trommelen.
Tørketiden er for lang, og resultatene er ikke tilfredsstil-lende	Pr ograminnstillingen er ikke riktig.Filt eret er tilstoppet.For damperen er blokkert.T ørketrommel er overbelastet.Vask en er for våt.Ventilasjonsk analen er blokkert.	For sikre deg om at program-met er riktig satt.Rengjør filterskjermen.R engjør kjøleelementet.Reduser mengden av kles-vask.S entrifuger tøyet godt før tør-king.Sjekk lufttilførselskanalen og fjern den.
Gjenværende tid på skjermen stopper eller hopper.	Den resterende tiden vil bli justert kontinuerlig basert på følgende faktorer:Type klesvask.Innlagt mengde.T øyets fuktighetsgrad.Omgivelsest emperatur	Den automatiske justeringen er en normal operasjon.

11-Installasjon

11.1 Forberedelse

▶Fjern all emballasje. Ved åpning av pakk en kan det sees vanndråper. Dette normale fenomenet kommer fra vanntester på fabrikken.

▶Fjern all emballasje, inkludert pol ystyrenbasen.

Merk

Avhend emballasje på en miljøvennlig måte. For informasjon om aktuelle avfallsveier, ta kontakt med forhandleren eller de lokale myndighetene.

ADVARSEL!

Etter transport og installasjon MÅ du la tørketrommelen stå i to timer før bruk.

11.2 Transport og ventetid

Transporter apparatet bare i vannrett stilling. Til den vedlikeholdsfrie smøreoljen er lokalisert i kompressorkapselen. Denne oljen kan komme gjennom det lukkede rørsystemet under skrå transport. Før du kobler apparatet til strømforsyningen, må du vente i 2 timer slik at oljen renner tilbake i kapselen.

11.3 Justering av apparatet

Apparatet skal plasseres på en jevn og solid overflate. Still føttene til ønsket nivå (Fig. 11-1).

11.4 Montering under kjøkkenbenk

Utsparingens dimensjoner bør i det minste samsvare med dimensjonene (fig. 11-2).

1. S ett apparatet ved siden av sporet. Kontroller at alle tilkoblinger er lett tilgjengelige og funksjonelle.
2. Just er alle føtter nøyaktig för å få en jevn nivåposisjon.
3. Installer appar atet forsiktig i fordypningen.
4. Vær oppmerksom på tilstr ekkelig ventilasjon.

11.5 Elektrisk tilkobling

Før hver forbindelse, kontroller om:

• strømtilførsel, stikkontakt og sikring passer til merkeskiltet.
  ▶S tikkontakten er jordet og ingen grenuttak eller skjøteledning.
  ▶ Stikkontakten og støpselet er i samsvar med gjeldende regler.
  ▶ Kun for Storbritannia: Den britiske pluggen oppfyller BS1363A-standarden

Sett støpselet i stikkontakten. (Fig. 11-3).

ARSEL!

Hvis strømledningen er skadet, må den byttes ut av en servicetekniker (se garantikort) for å unngå fare!

11.6 Reversere dørsvingen (kun for modeller på 8/9 kg)

▶Før du start er, koble tørketrommelen fra stikkontakten.
▶Håndt er delene forsiktig for å unngå riper i maling.
▶S ørg for en arbeidsfri overflate for dørene.
▶Verkt øy du trenger: Phillips-skrutrekker.
▶Når du beg ynner, ikke flytt skapet før dørsvingingen er resersert.
▶Disse instruksjonene er for å skifte hengsler fra høyre side til venstre side. Hvis du noen gang vil bytte dem tilbake til høyre side, følg disse instruksjonene og reverser alle referanser til venstre og høyre.

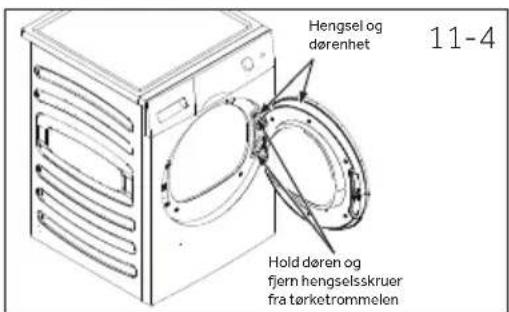

1. Fjern dørenheten

Åpne døren. Fjern de to skruene som holder hengselen/dørenheten fast til tørketrommelen. Sett hengsel/dørenhet forsiktg til side (fig. 11-4).

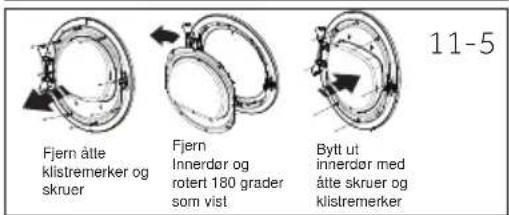

2. Fjern, roter og sett inn den indre døren

Fjern de åtte klistremerkene og skruene som fester den indre døren til ytterdøren. Fjern den indre døren, roter den 180° og sett den inn i ytterdøren ved hjelp av de samme åtte skruene og klistremerkene (Fig. 11-5).

3. Fjern, roter og sett på dørlåsen og låseplate

Fjern de to skruene som holder låseplaten, og fjern deretter en skrue i dørlåsen, trykk ned og ta ut låsen rotert 180° og installer den på motsatt side. de samme åtte skruene og klistremerkene (Fig. 11-6).

4. Roter og sett på hengselen/dørenheten

Fjern de to skruene som holder låseplaten, og fjern deretter en skrue i dørlåsen, trykk ned og ta ut låsen rotert 180° og installer den på motsatt side. de samme åtte skruene og klistremerkene (Fig. 11-7).

11.7 Vaske-tørkemaskinstabel

Omkonfigurasjon til en plassbesparende vaske-tørke-maskinstabel er mulig (fig. 11-8). Ikke alle vaskemas-kiner er egnet for dette formålet. Informasjon, samt tilhørende monteringssett er tilgjengelig via din lokale forhandler.

Monteringsanvisningene som fulgte med settet informerer nøye om installasjonstrinnene.

Hengsel og dørenhet 11-4 Hold døren og fjern hengselsskruer fra tørketrommelen

Fjern åtte klistremerker og skruer Fjern Innerdør og rotert 180 grader som vist Bytt ut innerdør med åtte skruer og klistremerker 11-5

Låseplate og skruer 1. Trykk ned 2. rotere en vinkling og ta deretter ut Erstatt dørlåsen og installer deretter låseplate og skruer på nytt 11-6

Sikre med samme to skruer 11-7

1) Basert på 160 vaskesykluser for standard bomullsprogram ved full og delvis belastning, og forbruket av lav-effektmodusene. Den faktiske energiforbruk per syklus vil avhenge av hvordan apparatet brukes.
2) I tilf elle det er et kraftreguleringssystem.
3) Dette programmet som brukes ved full og delvis belastning er det standard tørkeprogrammet som informasjonen i etiketten og produktbeskrivelsen relaterer seg til. Dette er programmet som egner seg for tørking av vanlig vått bomullstøy, og det er det mest effektive programmet når det gjelder energiforbruk for bomull.
^4) Klasse G er den minst effektive og klasse A er den mest effektive.

Ytterligere data

Mål - HxDxB i mm 845 x 600 x 595
Strømforsyning (se typeskilt) - spenning / strøm / inngang	220-240 V ~ 50 Hz / 2,4 A / 550 W
Tillatt omgivelsestemperatur 5°C til 35°C
Fluorisert klimagass	HFC-134a
Volum	0,26 kg
GWP	1430
Tilsvarende tonn CO2	0,6

12-Tekniske data

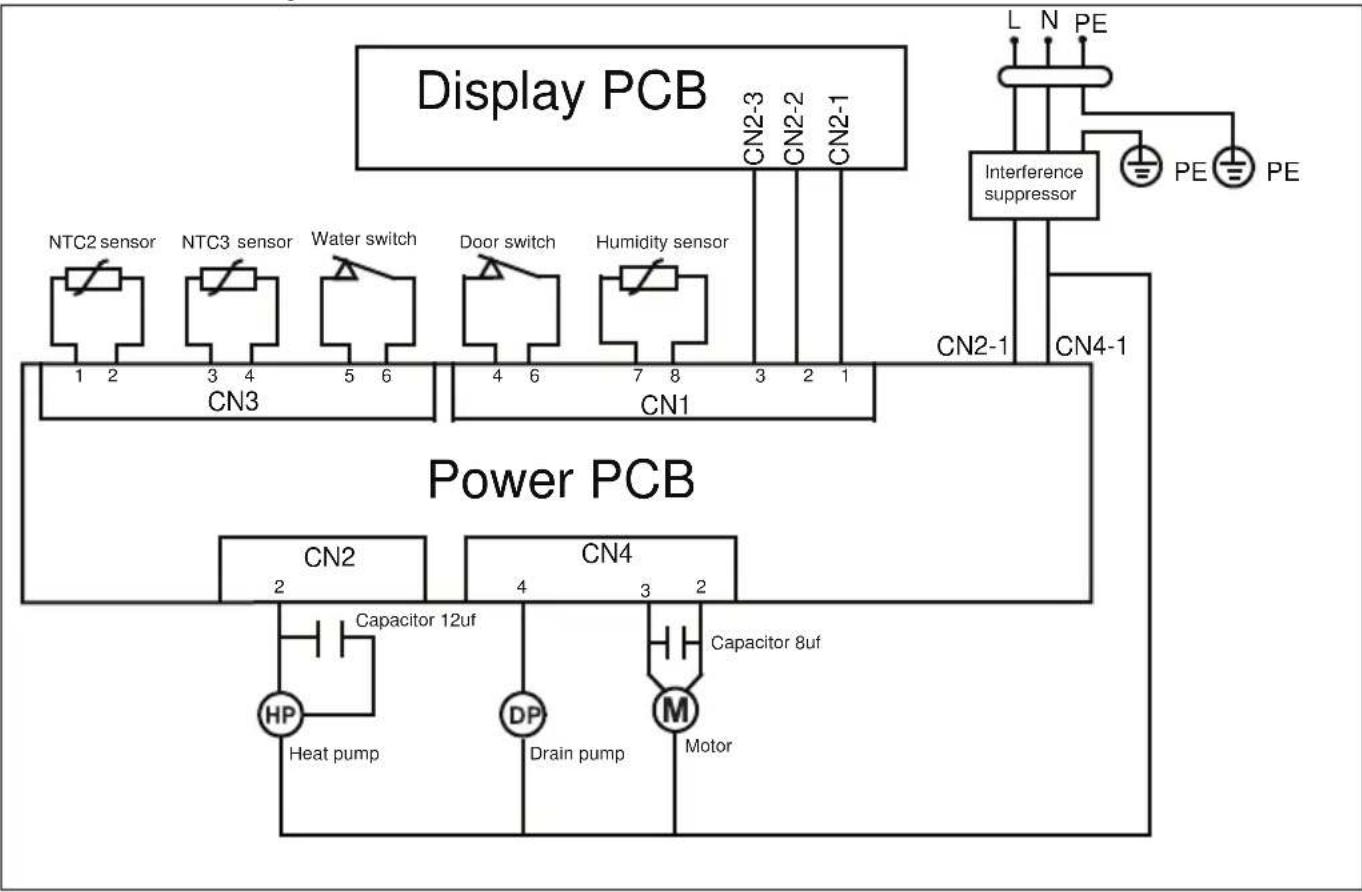

Elektrisk kretsskjema HD90-A2979:

Elektrisk kretsskjema HD100-A2979:

Elektrisk kretsskjema HD80-A3979/HD90-A3979/HD90-A3979S/HD90-A3S979:

13-Kundeservice

Vi anbefaler vår Haier kundeservice og bruk av originale reservedeler.

Hvis du har et problem med apparatet, sjekk avsnittet FEILS∅KING.

▶din lokale forhandler eller
▶servic e og supportområdet på www.haier.com hvor du finner telefonnumre og vanlige spørsmål og hvor du kan aktivere servicekravet.

For å kontakte vår service, sørg for at du har følgende opplysninger tilgjengelige.

Informasjonen finnes på merkeskiltet.

Modell ____

Serienr.

Kontroller også garantikortet som fulgte med produktet ved garanti.

For generelle forretningsforespørsler finner du våre adresser i Europa nedenfor:

Europeiske Haier-adresser
Land* Postadresse	Land* Postadresse
Italia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALY	Frankrike	Haier France SAS53 Boulevard Ornano – Pleyad 393200 Saint Denis FRANCE
Spania Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Belgia-FRBelgia-NLNederlandLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
Tyskland ∅sterrike	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenGERMANY	PolenTsjekkiaUngarn HellasRomaniaRussland	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 Warszawa POLAND
Storbritannia	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

*For mer informasjon kan du gå til www.haier.com

Haier

▶Vik ut st ora bitar av tyg som lakan, sängkläder m.m.

9.1 Rengöring av luddfilter

11.7 Stapling av torktumlaren
