BRUKSANVISNING HD90A3S979 HAIER

7.8 Beskyttelse mod krølning

3.1 Bilde av apparatet

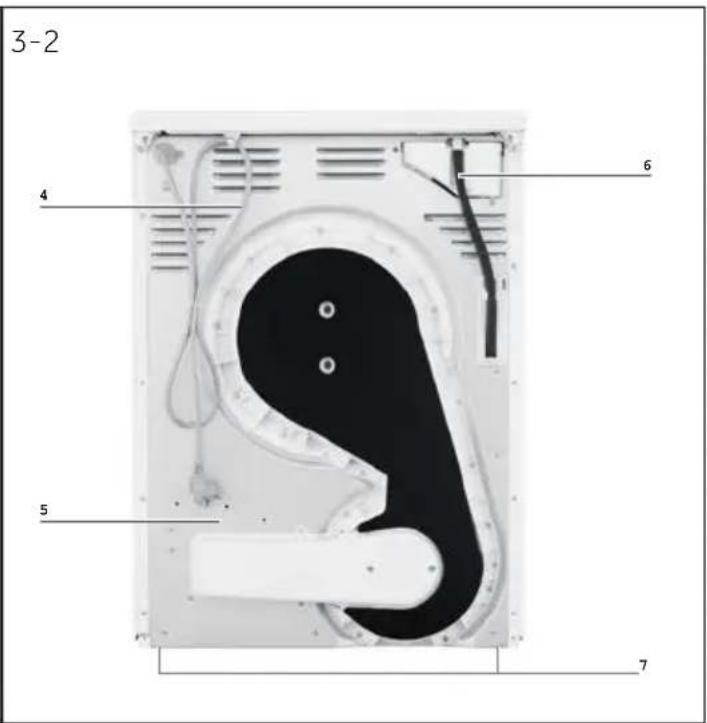

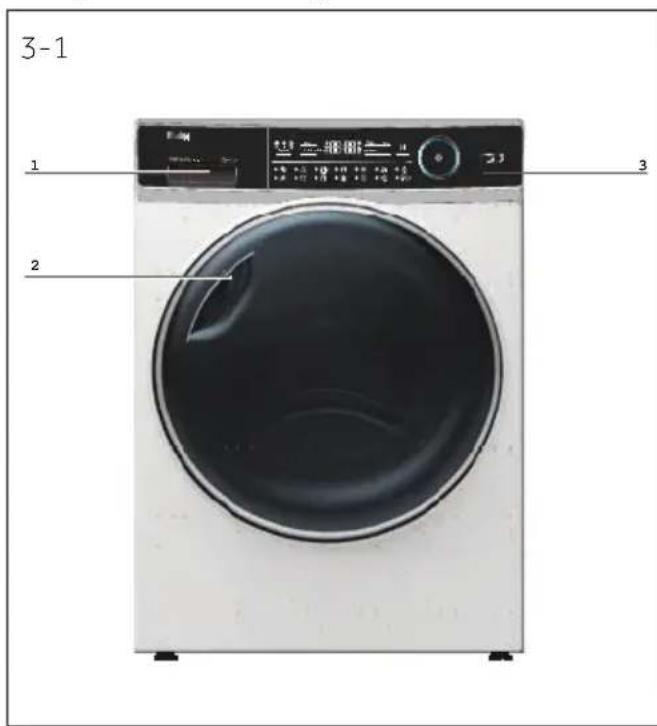

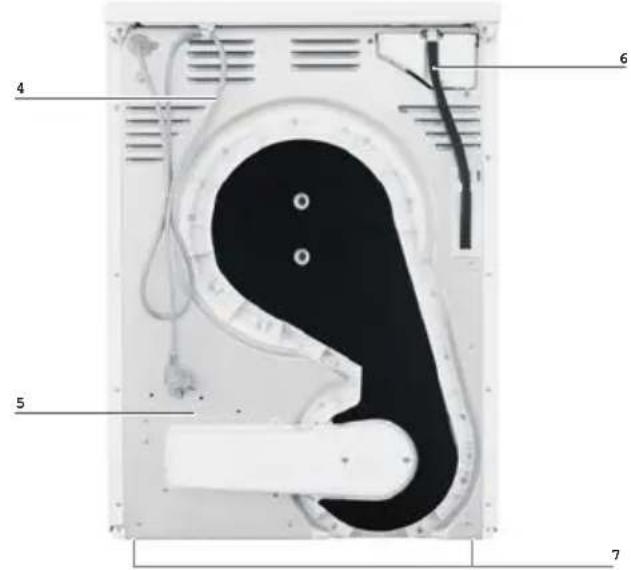

Front (Fig 3-1.): Bakside (Fig. 3-2):

3-1 1 2 3

3-2 4 6 5 7

1 Vanntank
2 Tørketrommeldør
3 Kontrollpanel
4 Strømledning

5 Bakplate
6 Dreneringsuttak
7 Justerbare føtter

3.2 Tilbehør

Användarmanual Värmepumpstork

HD90-A2979 HD100-A2979 HD80-A3979 HD90-A3979 HD90-A3979S HD90-A3S979

Tack för ditt köp av vår produkt.

Läs igenom bruksanvisningen noggrant innan du använder den här apparaten. Instruktionerna innehåller viktig information som hjälper dig få ut det bästa ur apparaten och att säkerställa säker och korrekt installation, användning och underhåll.

Förvara bruksanvisningen på en praktisk plats så du alltid kan hänvisa till den för säker och korrekt användning av apparaten.

Om du säljer apparaten, ger bort den eller lämnar kvar den när du flyttar, se till att du även ger den här bruksanvisningen till nya ägaren så att den nya ägaren kan bli bekant med apparaten och säkerhetsanvisningarna.

Legend

Varning! Viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Hjälp till att skydda miljön och människors hälsa. Lägg förpackningen i lämplig container för att återvinna den. Hjälp till att återvinna elektriska och elektroniska apparater. Släng inte apparater som är märkta med denna symbol i hushållsavfallet. Lämna produkten på din lokala återvinningsanläggning eller kontakta ditt kommunala kontor.

WARNING!

Risk för skada eller kvävning!

Koppla ur apparaten från elnätet. Klipp av nätsladden och släng den. Ta bort regeln på luckan för att förhindra att barn och husdjur stängs in i apparaten.

WARNING!

Apparaten får inte strömförsörjas via en extern kopplingsenhet, t.ex. en timer, eller ansluten till en krets som regelbundet slås på och av ett verktyg.

SV

Innehåll

1-Säkerhetsinformation....4
2-Avsedd användning....7
3-Produktbeskrivning 8
4-Kontrollpanel....9
5-Program....12
6-Förbrukning....13
7-Förslag och tips 14
8-Daglig användning....16
9-Vård och rengöring....20
10-Felsökning 22
11-Installation....24

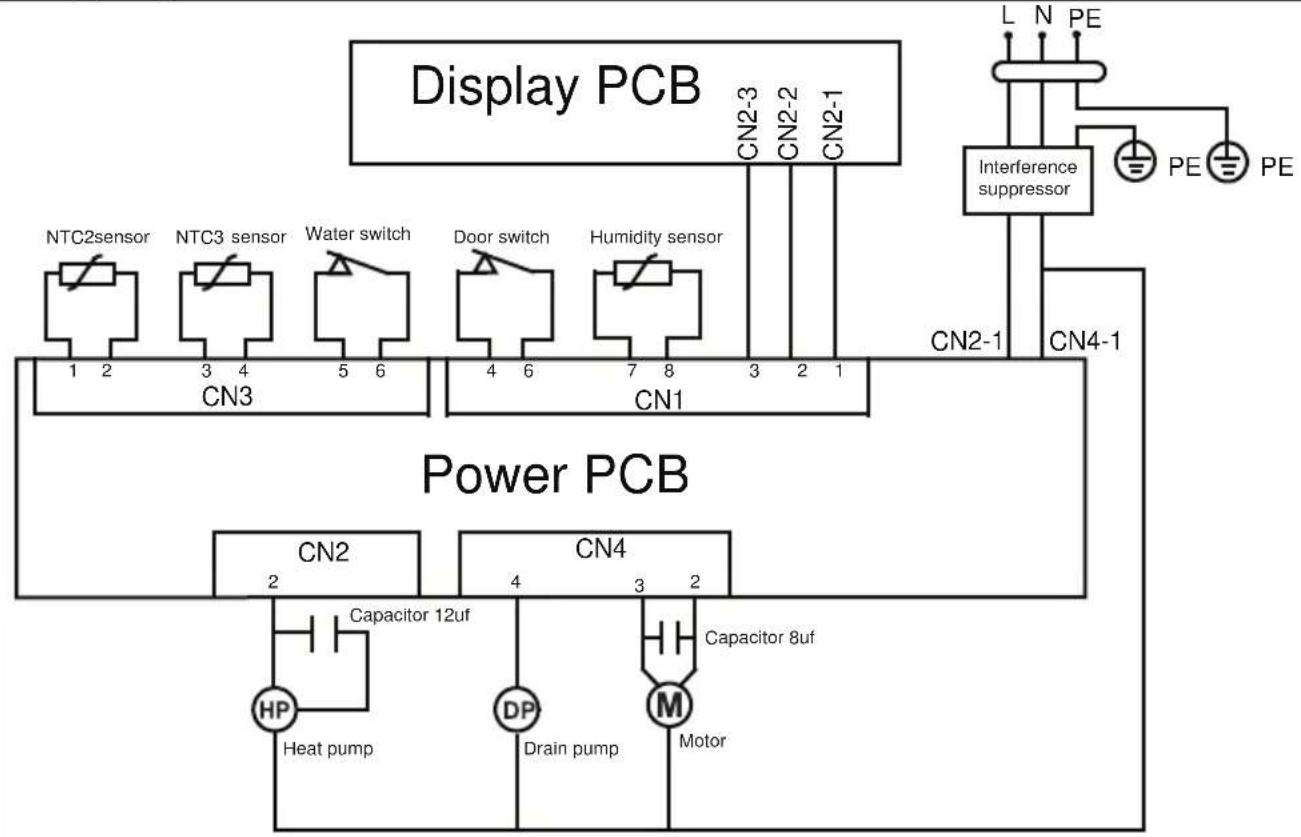

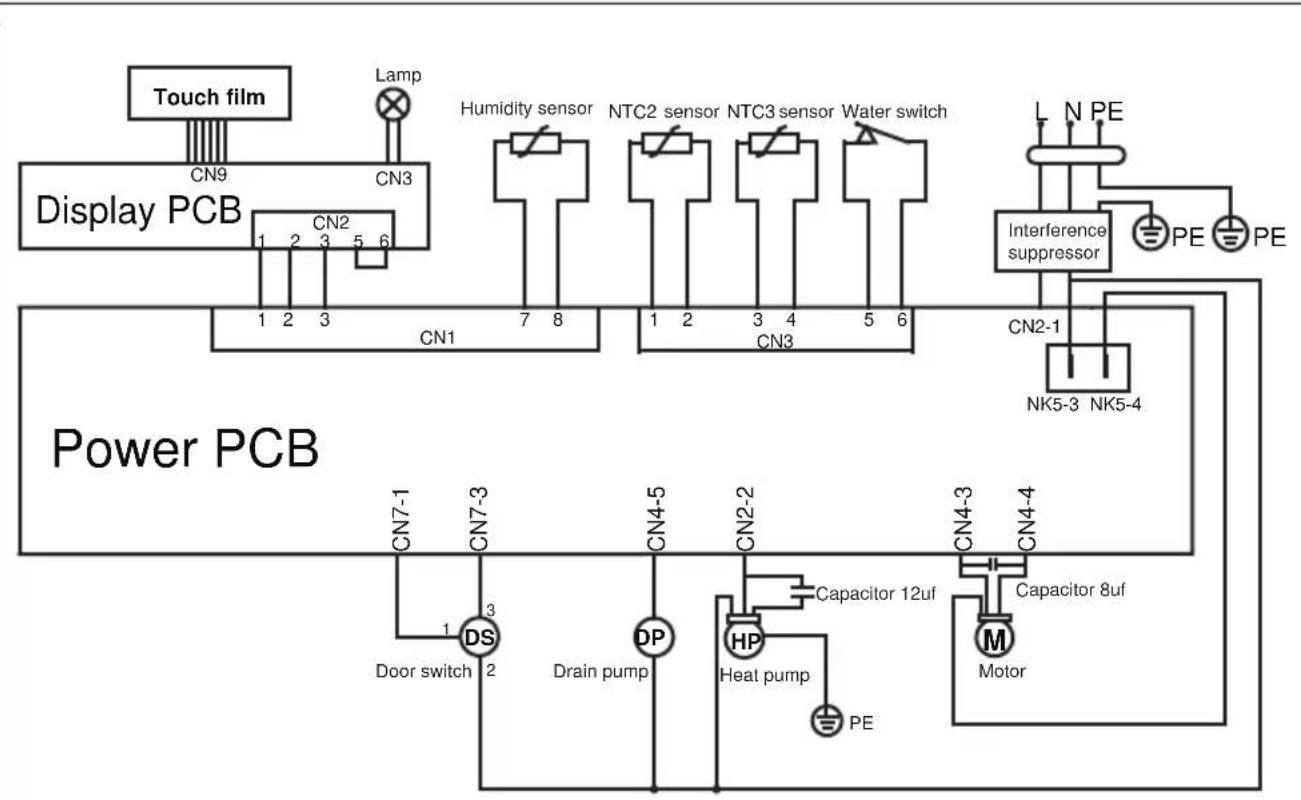

12-Teknisk specification....26
13-Kundtjänst....30

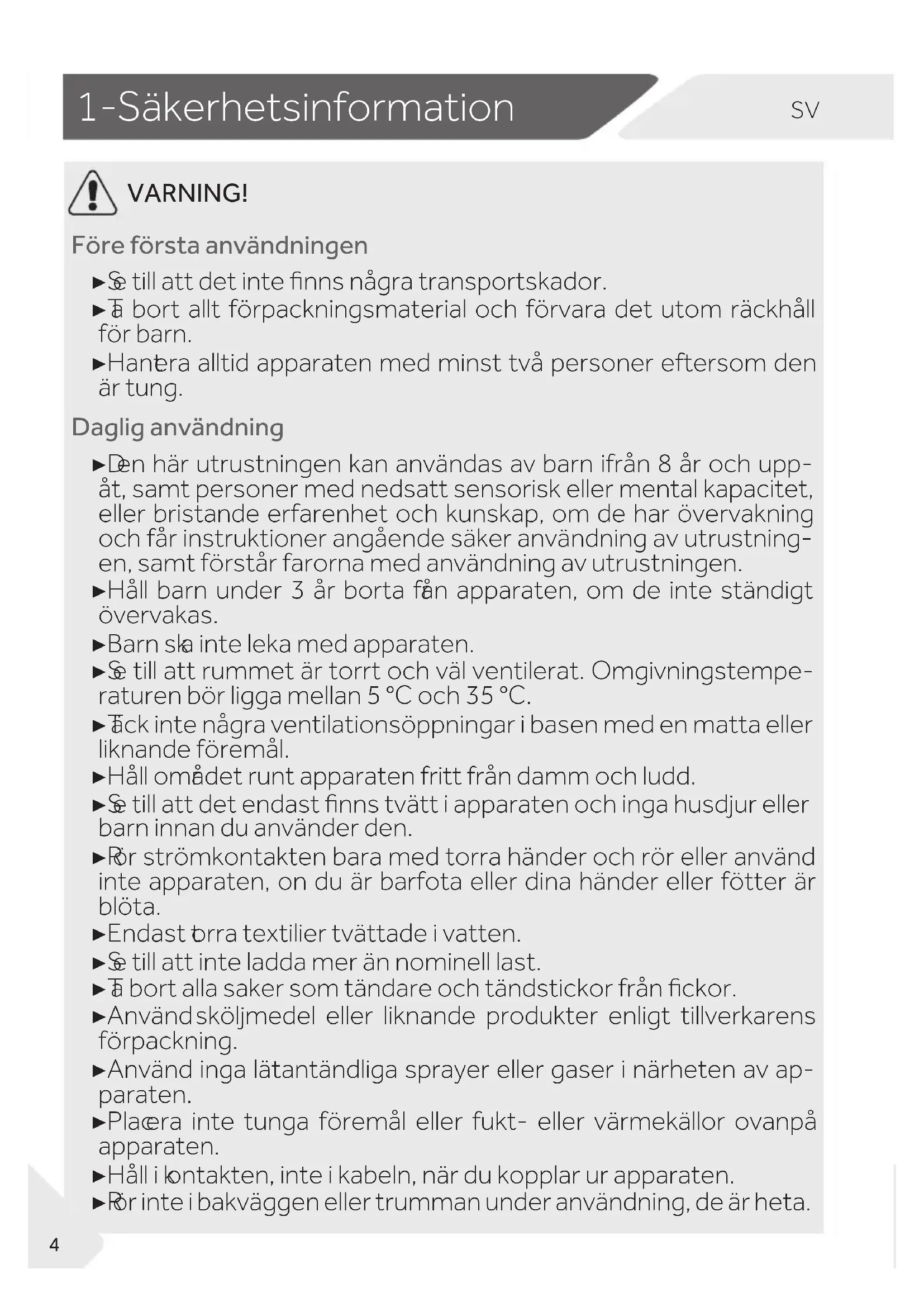

WARNING!

Före första användningen

▶Se till att det inte finns några transportskador.
▶ T a bort allt förpackningsmaterial och förvara det utom räckhåll för barn.
▶Hantera alltid apparaten med minst två personer eftersom den är tung.

Daglig användning

▶Den här utrustningen kan användas av barn ifrån 8 år och uppåt, samt personer med nedsatt sensorisk eller mental kapacitet, eller bristande erfarenhet och kunskap, om de har övervakning och får instruktioner angående säker användning av utrustningen, samt förstår farorna med användning av utrustningen.

▶Håll barn under 3 år borta fån apparaten, om de inte ständigt övervakas.

▶ Barn ska inte leka med apparaten.

▶Sé till att rummet är torrt och väl ventilerat. Omgivningstemperaturen bör ligga mellan 5 °C och 35 °C.

▶ Täck inte några ventilationsöppningar i basen med en matta eller liknande föremål.

▶Håll omådet runt apparaten fritt från damm och ludd.

▶Se till att det endast finns tvätt i apparaten och inga husdjur eller barn innan du använder den.

▶Rör strömkontakten bara med torra händer och rör eller använd inte apparaten, on du är barfota eller dina händer eller fötter är blöta.

▶Endast Þrra textilier tvättade i vatten.

▶ Se till att inte ladda mer än nominell last.

▶ Tå bort alla saker som tändare och tändstickor från fickor.

▶Användsköljmedel eller liknande produkter enligt tillverkarens förpackning.

▶Använd inga lätantändliga sprayer eller gaser i närheten av apparaten.

▶Placera inte tunga föremål eller fukt- eller värmekällor ovanpå apparaten.

▶Håll i kontakten, inte i kabeln, när du kopplar ur apparaten.

▶Rör inte i bakväggen eller trumman under användning, de är heta.

WARNING!

Daglig användning

▶ Þrka inte följande föremål i apparaten:

▶Objekt som är øvättade.
▶Föemål som har blivit nedsmutsade med brandfarliga ämnen som matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vaxer, vaxavlägsnare eller andra kemikalier. Ångorna kan orsaka brand eller explosion. Dessa föremål måste alltid handtvättas först i varmt vatten med extra tvättmedel och sedan torkas utomhus innan du torkar dem i apparaten.
▶Föemål som innehåller vadderingar eller fyllning (t.ex. kuddar, jackor), eftersom fyllnadsmaterialet kan komma ut med risk för antändning i torktumlaren.
▶Föemål som innehåller en stor del gummi, skumgummi (latexskum) eller gummiliknande material såsom duschkåpor, vattentäta textilier, gummerade artiklar och kläder och kuddar med skumgummifyllnad.

▶Drick inte kondensvattnet.

▶Användinte apparaten utan ludd- eller kondensfiltret eller om fil-tret är skadad.
▶ Observea att den sista delen av torkcykeln är utan värme (avkyl-ningscykel) för att säkerställa att kläderna återfår en temperatur som inte skadar dem.
▶Lämna inte apparaten obevakad vid körning under en längre tid. Om en lång frånvaro planeras måste torkningscykeln avbrytas genom att stänga av enheten och dra ur vägguttaget.
▶Säng bara av apparaten när torkcykeln är klar, förutom om alla föremål snabbt kan tas ur och spridas ut så att värmen kan avta.
▶Säng av apparaten efter varje torkprogram för att spara el och för säkerheten.

Underhåll / rengöring

▶Se till att barn övervakas om de utför rengöring och underhåll.
▶Köppla ur apparaten från elnätet innan du utför något rutinunderhåll.

WARNING!

Underhåll / rengöring

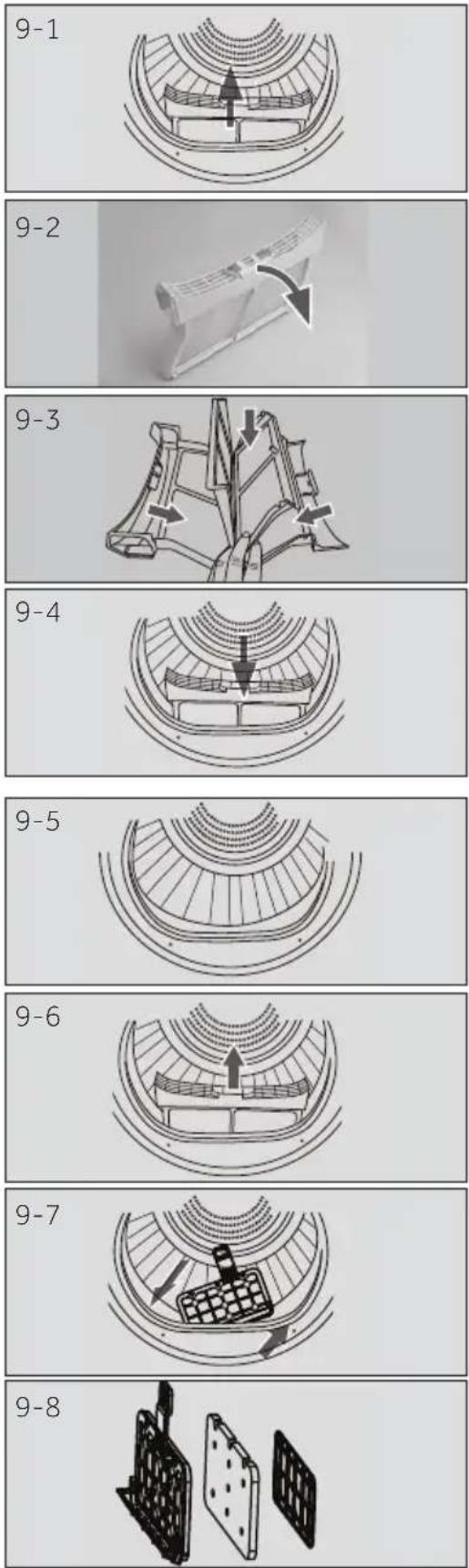

▶Rengör ludd- och kondensfiltret efter varje program (se SKÖT-SEL OCH RENGÖRING).
▶Använd inte vattenspray eller ånga för att rengöra apparaten.
▶Använd inte industrikemikalier till att rengöra apparaten.
▶Byt endast ut en skadad nätsladd hos tillverkaren, dess serviceagent eller liknande kvalificerade personer för att undvika fara.
▶Försök inte att reparera apparaten själv. Vid reparation, kontakta vår kundservice.

Installation

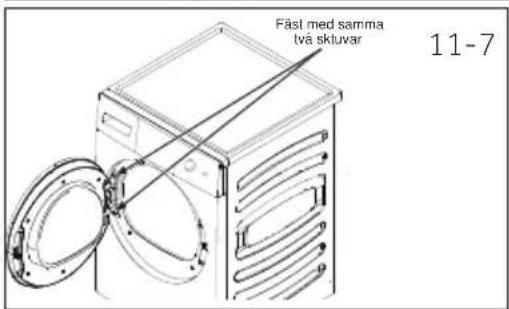

▶ Se till att luckan kan öppnas helt på platsen. Installera inte torktumlaren bakom en låsbar dörr, en skjutdörr eller en dörr med gångjärn på motsatt sida av torktumlarens lucka, eftersom detta begränsar torktumlarens fulla lucköppning.
▶Installeä apparaten i en väl ventilerad och torr plats.
▶Installeå aldrig apparaten utomhus på ett fuktigt ställe eller i ett område som kan vara utsatt för vattenläckor som under eller i närheten av ett tvättställ. I händelse av en vattenläcka ska strömförsörjningen kopplas ifrån och låt maskinen torka naturligt.
▶Installea eller använd apparaten endast om temperaturen är över 5 °C.
▶Placera inte apparaten direkt på en matta, eller nära en vägg eller möbel.
▶Installe inte apparaten i platser där den kan frysa, direkt solljus eller nära värmekällor (t.ex spisar, element).
- Kontrollera att de elektriska uppgifterna på typskylten överensstämmer med strömförsörjningen. Om inte, kontakta en elektriker.
▶Användinte adaptrar med flera kontakter och förlängningskablar.
▶Se till att inte skada den elektriska kabeln och kontakten. Om den är skadad ska den bytas ut av en elektriker.
▶Använd et separat jordat uttag för strömförsörjningen som är lättillgänglig efter installationen. Apparaten måste vara jordad.
▶Endast för Storbritannien: Enhetens strömkabel är utrustad med en 3-kabel (jordad) kontakt som passar ett standard 3-kabel (jordat) uttag. Klipp eller demontera aldrig det tredje stiftet (jordningen). När apparaten har installerats bör kontakten vara tillgänglig.

Avsedd användning

Denna apparat är ämnad att användas till torkning av tvätt, som tvättats i vattenlösning och märkts i tillverkarens skötselråd son passande för torktumlare.

Den är uteslutande avsedd för hushållsbruk i huset. Den här inte avsedd för kommersiellt eller industriellt bruk. Ändringar eller modifieringar i enheten tillåts inte. Oavsiktlig användning kan orsaka risker och förlust av alla garanti- och anspråksanspråk.

Standard och direktiv

Denna produkt uppfyller kraven i alla tillämpliga EG-direktiv med motsvarande harmoniserade standarder, som föreskriver CE-märkning.

Apparaten innehåller luorerade växthusgas HFC-134a (GWP:1430). Denna gas är hermetiskt tillsluten.

ans varig användning

▶ Noggrann tömning: Centrifugera tvätten med maximal centrifughastighet.
▶ Maximal tvättmängd: Använd maximal tvättmängd enligt programtablån, överfyll inte torktumlaren. För att utnyttja maximal tvättmängd, bör tvätten, som ska torkas „SKÅPTORR“, först torkas lätt med „STRYKTORR“. Efter att programmet är avslutad, ta bort tvätt som ska strykas och torka resten av tvätten helt.

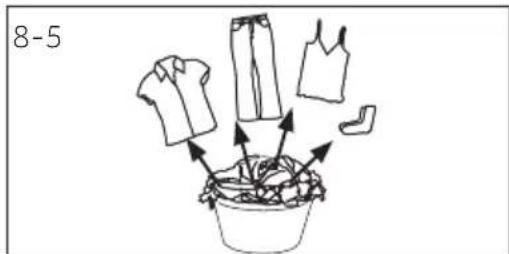

▶ Separera tvätten: Skaka ut tvätten innan den placeras i torktumlaren.
▶ Undvik för kraftig torkning: Överdriven torkning bör undvikas. Välj rätt program och önskad torkningsgrad.
- Sköljmedel behövs inte: Använd inte sköljmedel när du tvättar - tvätten blir fluffig och mjuk i torktumlaren.
▶ Rengöring av luddfiltren: Rengör luddfiltret efter varje tvättcykel.
▶ Ventilation: Se till att apparaten är tillräckligt ventilerad (se INSTALLATION).
- Återanvändning av kondensvatten: Kondensvattnet kan användas i ångstrykjärn. Innan detta, bör den hållas igenom en sil eller kaffefilter. Filtret fångar de minsta par-tiklarna.

3-Produktbeskrivning

Obs:

På grund av tekniska förändringar och olika modeller kan illustrationerna i följande kapi- tel skilja sig från din modell.

4 Nätkabel
5 Bakskiva
6 Tömningsutlopp
7 Justerbara fötter

3.2 tillbehör

Kontrollera tillbehör och litteratur i enlighet med den här listan (Bild:3-3):

3-3

Avloppsslang

Energimärkning Torkstalt Garanti-kort

Användarma- nual

1 Tidsfördröjningsknapp
2 Barnspärrindikator
3 Fördröjningsindikator
4 Signalindikator
5 Rengör filtret indikator
6 Tidknapp

7 Temp. knapp
8 Start/paus-knapp
9 Programvred
10 Strömknapp
11 Torknivåknapp
12 Barnspärrknapp

13 Töm behållaren indikator
14 Display
15 Luckan öppnad indikator
16 Skrynkelfri knapp
17 i-Refresh

4.1 Tidsfördröjningsknapp

Fördröjningsfunktion för försenad start, tryck på knappen för att ställa in tid (1 intervaller upp till 12 timmar), när programmet ska vara avslutad, tryck sedan för att starta (bild 4-2) fördröjd funktion.

Denna funktion ska ställas in efter att alla tillval har avslutats, annars tas funktionen bort automatiskt, om programvredet vrids eller en knapp trycks in.

4.2 Barnspärrindikator

För att aktivera barnspärrfunktionen, när programmet har startats, tryck på barnspärrknappen (bild 4-3) i 3 sekunder, tills indikatorikonen tänds. Inaktivera genom att trycka på knappen i 3 sekunder igen.

Childlock 4-3

Obs

När programmet avslutas eller strömförsörjningen avbryts, kommer funktionen inte att avbrytas automatiskt.

4.3 Fördröjningsindikator

När tidsfördröjningsknapp (bild 4-4) väljs, tänds den.

4.4 Signalindikator

Du kan välja signal vid behov. För att aktivera signalfunktionen efter att programmet har startats, tryck på-Refresh och Temp.(bild 4-5)i ca. 3 sekunder, tills ett ljud hörs. Inaktivera genom att trycka båda knapparna i 3 sekunder igen, tills ljudet hörs igen.

4-4

i-Refresh + Temp. 4-5

4-6

4.5 Rengör filtret indikator

Filtren måste rengöras regelbundet. Se avsnittet Rengöring av luddfilter eller Rengöring av kondensfiltret i bruksanvisningen.

Indikatorn för rengöring av filtren blinkar efter varje cykel.

När Timer- eller Födröjningsprogram väljs, är i-time ljus på. Förkorta eller förläng tiden genom att trycka på knappen.

4.7 Temp. knapp

Tryck på knappen (bild 4-8) för att ändra torktemperaturen för programmet. Displayen nedan visas:

Hög temperatur. Medeltemperatur. Låg temperatur. Kalluft.

Tryck på Start/paus (bild 4-9) för att starta torkcykel. Tryck på knappen igen för att pausa cykeln - indikatorn blinkar. Tryck på knappen igen för att fortsätta.

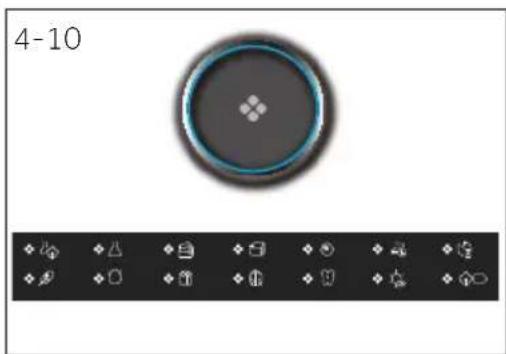

Välj en av 14 program med vredet (bild 4-10). Motsvarande programs indikator tänds. Se mer information i avsnittet Programlägen i bruksanvisningen.

4-10

4.10 Strömknapp

Tryck på strömknappen (bild 4-11) för att sätta på/stänga av torktumlaren.

Tryck på knappen (bild 4-12) för att ställa in slutlig fuktighetsgrad för tvätten i slutet av cykeln.

För att aktivera barnspärrfunktionen, när programmet har startats, tryck på barnspärrknappen (bild 4-13) i 3 sekunder, tills indikatorikonen tänds. Inaktivera genom att trycka på knappen i 3 sekunder igen.

4.13 Töm behållaren indikator

Vattenbehållaren måste tömmas.

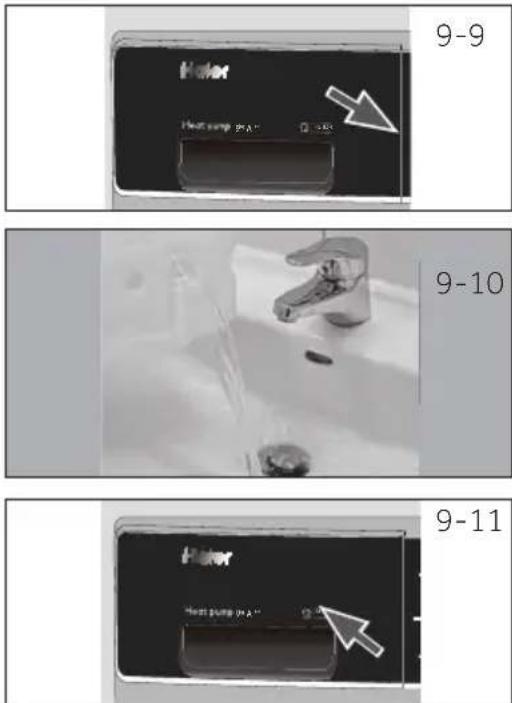

Viktigt: Töm vattenbehållaren efter varje torktumlarcykel. Se Tömning av vattenbehållaren i bruksanvisningen.

4.14 Display

Displayen visar återstående tid, fördröjningstid och annan relaterad information.

Childlock 4-13

Återstående tid är standardvärde, vilket räknas om, beroende på inställningarna av program och tvättens fuktighetsgrad.

4.15 Luckan öppnad indikator

Om luckan är öppen, tänds denna indikator (bild 4-16).

När at program med denna funktion har valts, tänds ikonen, anti-skrynkelfunktionen är öppen och när knappen trycks (bild 4-17) visar displayen AV, anti-skrynkling stängd och när den trycks igen, visar displayen PÅ, anti-skrynkling öppen.

WrinkleFree 4-17

Standardtiden är en timme.

4.17 i-Refresh

Timerprogram, standardtiden är 30 minuter. Längsta tiden är 50 minuter.

i-Refresh 4-18

Program	Torknings grad	Tvätt	Max. belastning i kg
			8 9 10
	Extra torrt	Tunga tyger, behöver längre torkning	5 6 7
	Extra torrt	Tunga syntettyger	4 4.5 5
	Extra torrt	Handdukar	5 6 7
	/	Dunplagg	1 1 1.5
	/	Ylletextiler	3 3 4
	Extra torrt	Kashmirkläder	3 4 4.5
	/	Tunga tyger, behöver längre torkning	- - -
[TTCK]	Extra torrt Underkläder 2 2 3
	Extra torrt Tung bomullstvätt 2 2 3
	Extra torrt	Skjortor	4 4.5 5
	Extra torrt	Sportkläder	4 4.5 5
	Extra torrt	Babykläder	4 4 5
	/	Lakan	4	4 5
	Extra torrt	Bomull, jackor	8 9	10

EN 61121 testprogrammets inställning. Vi rekommenderar, att kondensvattnet töms externt genom avloppsröret, när full maskin torkas med "Bomull" programmet. Detta betyder, att vatten- tanken inte behöver tömmas under programmet.

Värmepumpsteknologin

Kondenstorktumlaren med värmeväxlare är enastående i termer av energikonsumtions-effektivitet. Dessa styrvärden är bestämda i standardförhållanden. Värdena kan skilja sig från de angivna, beroende på över- eller underspänning, tygtyp, komposition an tvätten, tygets kvarvarande fuktighetsgrad och tvättmängd.

ProgramBomull / linne		Centrifuge-ringshastighet i rpm	Kvarvaran-de fuktig-heti %	Tidi h:min	Energiförbrukningi kWh
Extra torrt		1000 ca. 60	4:40 2.34
Skåptorr	[6ABX]	1000 ca. 60	4:29 1.98
Stryktorr	[6ZY6]	1000 ca. 60	3:18 1.62

Miljöansvarig användning

▶Centrifugera tvätten så torr som möjligt, innan den läggs i torktumlaren.
▶Undvik överfyllning av torktumlaren.
▶Skaka tvätten lös innan den läggs i torktumlaren.
▶Välj passande torkningsprogram. Torka inte tvätten längre än nödvändigt.
▶Använd torktumlaren med rengjorda filter.

7-Förslag och tips

7.1 Stärkt tvätt

Stärkt tvätt lämnar stärkelsehinna i trumman och är inte lämplig för torktumlaren.

7.2 Sköljmedel

Använd inte sköljmedel när du tvättar - tvätten blir fluffig och mjuk i torktumlaren.

7.3 Soft care kläder

Användning av "soft care kläder" kan leda till täckning av filtren. Detta kan leda till blockering av filtren. I dessa fall rekommenderar vi att inte lägga in soft care kläder eller välja annat märke. Följ i alla fall tillverkarens instruktioner.

7.4 Små tvättmängd

Om tvättmängden är under 1.0 kg, bör "Timer"-programmet väljas, för att automatisk be- vakning av torkgraden kan vara missvisande.

7.5 Lucka öppen

Luckan bör lämnas öppen när produkten inte används, så att luckans tätning förblir funktionsduglig.

7.6 Trummans interiörljus

När apparaten är påslagen, tänds trummans interiörljus alltid när luckan öppnas.

7.7 Serviceflik

Se till att servicefliken alltid är stängd under användning.

7.8 Antiskrynkling

Om tvätten inte tas ur apparaten efter att programmet avslutats, snurrar trumman ibland för att förhindra skrynkling. Antiskrynkling funktionen avslutas efter ca. 60 minuter.

7.9 Tvätt som ska strykas

...bör torkas bed program STRYKTORR ^2 . Detta möjliggör strykning för hand eller maskin.

7.10 Återstående tid

Programtiden påverkas av följande faktorer: texttiltyp, tvättmängd, absorptionskapacitet, önskad torknivå, och maskinens centrifugeringshastighet. Dessa faktorer registreras av elektroniken under programmet och återstående tid justeras enligt detta.

7.11 AUTOMATISK tvätt detektionssystem

När programmet startats, visas Auto på skärmen efter några minuter. Detta betyder att tvättens automatiska detektion är på. Sensorer detekterar och beräknar det valda programmets sluttid. Beroende på vald program, tvättmängd, fuktighet och omgivningstemperatur, kan tvättens automatiska detektionsfas pågå i några minuter för små tvättmängd eller upp till en timme för maximal tvättmängd eller stora plagg, innan programmets återstående tid visas.

7.12 Extra stora plagg

... tenderar till att vridas. Om önskad torknivå inte uppnås därför, separera tvätten och torka igen tidsprogrammet (TIMER).

7.13 Speciellt ömtåliga textiler

Textiler som lätt kan krympa eller förlora sin form, liksom t. ex silke strumpor, underkläder m.m. ska inte torkas i apparaten. Lägg känsliga kläder i en tvättpåse och undvik att torka för mycket.

7.14 Tröjor och stickat

bör torkas med STRYKTORR för att undvika skrynkling. De bör även töjas eller dras i form efter torkning.

7.15 Ludd

Luddmängden i luddfiltren beror inte på torktumlarens rörelser; det kommer istället från fibrer genom användning och tvättning. Vid torkning på tvättlina, förs luddet bort av vinden. Om torktumlare används, fångas luddet i luddfiltren.

7.16 Akustisk signal

En akustisk signal hörs:

▶när vattentanken är full
▶vid fel

En akustisk signal kan även väljas i följande fall:

▶vid slutet av programmet
▶när du trycker på en knapp
▶när du vrider programväljaren

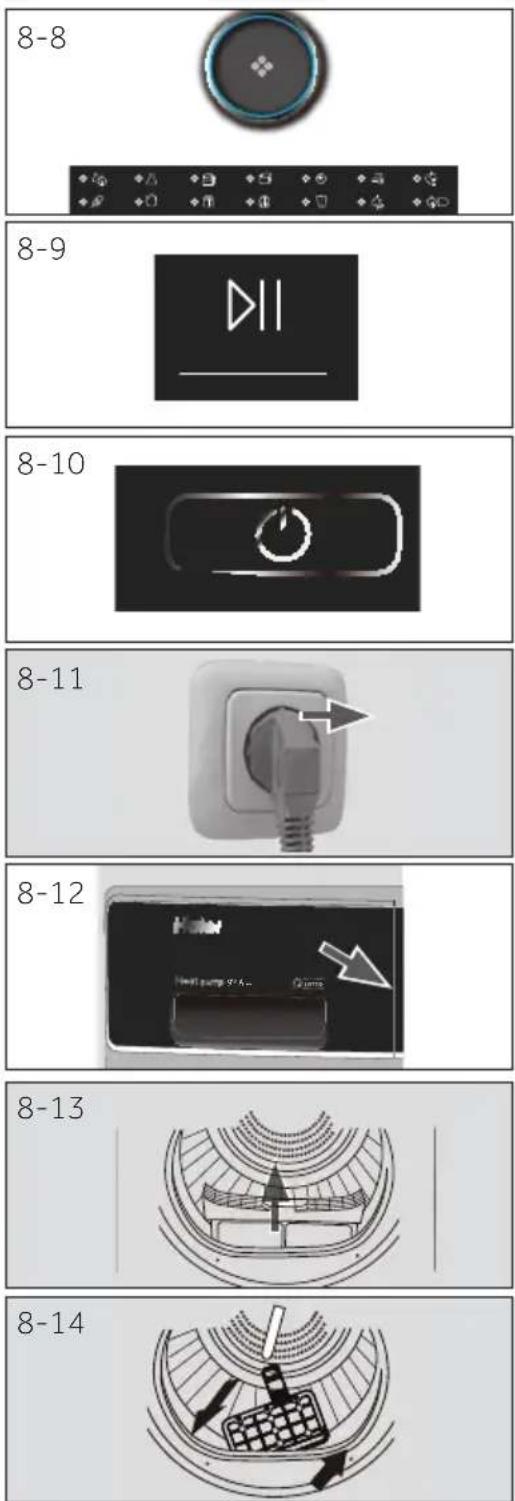

8-Daglig användning

8.1 Förberedelse av apparaten

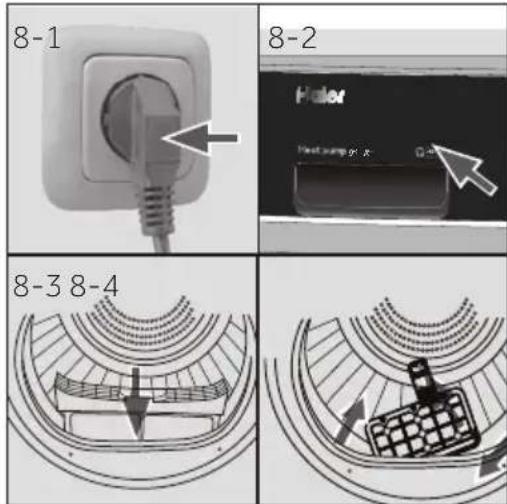

1. Anslut appar aten till strömförsörjning (220 V till 240 V\~/50 Hz) (fig. 8-1). Se även delen INSTALLATION.

2. S e till att:

▶vattentanken är tom och korrekt installerad (Bild 8-2)
▶ luddfiltern är ren och korrekt installerad. (Bild 8-3)
▶kondensfiltern är ren och korrekt installerad (bild 8-4).

8-5

8.2 Förberedelse av tvätten.

▶ S ortera kläderna enligt fabrikat (bomull, syntetiska, ylle osv).
Torka bara tvätt som centrifugerats.

▶T öm fickorna från alla vassa eller lättantändliga föremål, som nycklar, tändare och tändstickor. Ta bort hårda dekorativa föremål, som broscher.

▶S täng dragkedjor och krokar, kontrollera, att knapparna är ordentligt sydda och placera små föremål som strumpor, bh:n osv. i tvättpåse.

▶Följ anvisningarna på tvät tetiketten och torka bara torktummelbara plagg.

▶Separera vita kläder från färgade.
▶Vik ut stora plagg, så som lakan, bordsdukar osv.
▶Sängkläder och örngott bör stängas så, att små föremål inte kan samlas in i dem.

▶ Stäng dragkedjor och knappar, och stäng bälten utan metalldelar, förklädens snören osv.

▶Placera smådelar, så som strumpor, bälten, bh:n osv. i tvättpåse.

▶Se till att knappar är sydda fast ordentligt.

▶Sy eller ta bort lösa metalldelar, så som metallknappar, bh:ns både innan de placeras i maskinen. Annars kan dessa föremål orsaka oljud och skada trumman.

▶Torka inte ömtåliga plagg för mycket. De kan skrynklas. Torka till slut i luften.

▶Stickat (T-shirts, underkläder) kan vridas ibland under torkning. Använd bara STRYK-TORR och dra dem i form efteråt.

▶För förtorkade, flerlagersplagg eller slutlig torkning bör tidsprogrammet (TIMER) väljas.

Referens för fyllning av maskinen

Lakan (enkelt) Bomull Ca. 800 g
Blandade fabrikat / Ca. 800 g
Jackor Bomull Ca. 800 g
Jeans / Ca. 800 g
Overall Bomull Ca. 950 g
Pyjamas / Ca. 200 g
Skjortor / Ca. 300 g
Strumpor	Blandade fabrikat	Ca. 50 g
T-shirts	Bomull Ca. 300 g
Underkläder	Blandade fabrikat	Ca. 70 g

8.3 Lägga i tvätt

▶S eparera och lägg in försorterad tvätt.
▶Överbelasta inte.
▶S täng luckan noggrant. Se till att inga tvättstycken har blivit klämda.

8.4 Borttagning och inläggning av tvätt

För att ta bort eller lägga till tvätt, kan programmet avbrytas när som helst:

▶Öppna luckan. Cykeln avbryts.
Var försiktig när tvätt tas bort eller läggs till! Trummans interiör eller tvätten kan vara het. Fara för brännskada.
▶Fortsätt programmet genom att trycka på knappen Start/Paus, när luckan stängts.

WARNING!

Icke-textil såväl som små, lösa eller skarpa kanter kan orsaka felfunktioner och skador på kläder och apparat.

WARNING!

Stäng bara av torktumlaren när torkcykeln är klar, förutom om alla föremål snabbt kan tas ur och spridas ut så att värmen kan avta.

8.5 Lägga i tvätt

1. Placera tvätten jämnt i trumman och överfyll inte torktumlaren.
2. Slå torktumlaren på genom att trycka på strömknappen (bild 8-7).

Sköljmedel eller liknande produkter bör användas som specificerats av tillverkaren.

8.6 Inställning av program och start

1. Vrid programratten (bild 8-8) för att välja rätt program.
2. S täll in funktioner, så som temperatur, torknivå, fördröjning. Tryck sedan på Start/paus (bild 8-9) för att starta torkcykel.

8.7 Avslutning av torkcykeln

Torktumlaren stannar automatiskt, när torkcykeln är färdig. Displayen visar END. Öppna luckan och ta ur tvätten. Om tvätten inte tas bort, startar antiskrynklingsprogrammet automatiskt.

1. S täng torktumlaren genom att trycka på strömknappen (bild 8-10).

2. K oppla torktumlaren ur vägguttaget (bild 8-11).

3. Töm vat tentanken efter varje torkcykel (bild 8-12).

4. R engör luddfiltret efter varje torkcykel (bild 8-13).

5. Rengör k ondensfiltret efter varje torkcykel (bild 8-14).

tis

Se till att plaggen är placerade på torkstället så, att de inte kan fastna i vingarna när trumman snurrar.
▶Maximal vikt av blöta plagg: 1,5 Kg.

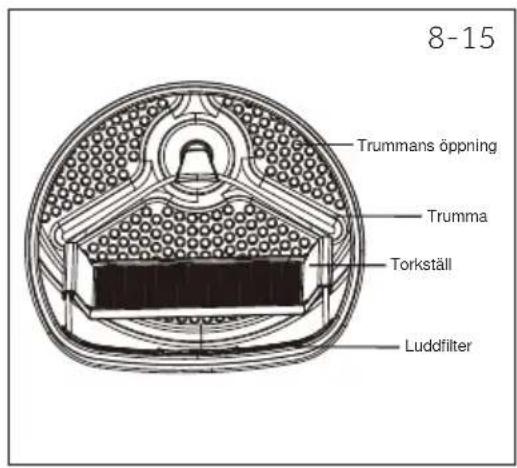

8.8 Användning av torkställ

Torkstället är tänkt att användas för artiklar som inte är rekommenderade för torkning i torktumlaren, så som träningsskor, tröjor eller ömtåliga underkläder.

1. Öppna luck an.
2. S e till att trumman är tom.
3. Plac era torkstället in i trumman.
4. S e till att reglarna är placerade i luddfiltrets hål och lästa i trummans bakdel.

8-15 Trummans öppning Trumma Torkställ Luddfilter

tis

▶Användinte torkstället, om andra kläder finns i torktumlaren.

Skötsel diagram

Tvättar
	Tvättbar upp till 95 °C normal process		Tvättbar upp till 60°C normal process		Tvättbar upp till 60°C mild process
	Tvättbar upp till 40°C normal process		Tvättbar upp till 40°C mild process		Tvättbar upp till 40°C mycket mild process
	Tvättbar upp till 30°C normal process		Tvättbar upp till 30°C mild process		Tvättbar upp till 30°C mycket mild process
	Handtvätt max. 40°C		Tvätta inte
Blekning
	Vilken blekning som helst tillåten		Endast syre/ ej- klor		Skall inte blekas
Torkar
	Torktumling möjlig normal temperatur		Torktumling möjlig lägre temperatur		Torktumla inte
	Hängtorkning Plantorknir
Strykning
	Stryk vid maximal temperatur upp till 200°C		Stryk vid medium temperatur upp till 150°C		Stryk vid en låg temperatur upp till 110°C; utan ånga (ångs-trykningkan orsaka irreversibla skador)
	Stryk inte

Strykning

9-Vård och rengöring

Rengör luddfiltret efter varje torkcykel.

1. T a bort luddfiltret från trumman (bild 9-1).

2. Öppna luddfiltr et (bild 9-2).

3. R engör luddfiltret noggrant (bild 9-3).

4. Installer a rengjord luddfilter i torktumlaren (bild 9-4).

9.2 Rengöring av kondensfilter

Rengör luddfiltret efter varje torkcykel.

1. Öppna luck an.
2. T a bort luddfiltret från dess hölje (bild 9-5).
3. T a bort kondensfiltret från luftkanalen (bild 9-6).
4. T a bort svampen och rengör filternätet noggrant (bild 9-7).
5. Installer a svampen i kondensfiltret (bild 9-8).

tis

Om ludd-/kondensfiltret är mycket smutsigt, kan den rengöras under rinnande vatten. Låt den torka innan användning.

9.3 Tömning av vattentanken

Ånga kondenseras under användning och samlas i vattentanken. Töm vattenbehållaren efter varje torktumlarcykel.

1. T a bort vattentanken från dess hölje (bild 9-9).

2. T öm vattentanken (bild 9-10).

3. Installer a vattentanken i torktumlaren (bild 9-11).

tis

Drick eller använd inte vattnet till matlagning.

9.4 Torktumlaren

Torka av torktumlarens utsida och kontrollpanel med en fuktig trasa. Använd inte organiska lösningsmedel eller korrosiva ämnen för att undvika att skada maskinen.

9.5 Trumman

Efter en tids användning kan textilernas skötselprodukter eller kalken i vattnet producera en nästan osynlig hinna på trummans insida. Ta bort den med en fuktig trasa och tvättmedel. Använd inte organiska lösningsmedel eller korrosiva ämnen för att undvika att skada maskinen.

9.5 Evaporator

Om evaporatorn bakom kondensfiltret är smutsigt, kan den rengöras meddamm-sugare. Skada inte evaporatorn under rengöringen.

Många förekommande problem kan lösas av dig utan ha någon särskild sakkunskap. Vid problem kontrollerar du alla visade möjligheter och följ instruktionerna nedan innan du kontaktar en kundservice. Se KUNDSERVICE.

WARNING!

▶Före underhåll, stäng av apparaten och koppla ur nätsladden ur vägguttaget.

- Elektrisk utrustning bör endast servas av kvalificerade elektriska experter, eftersom felaktiga reparationer kan orsaka betydande följdskador.

En skadad strömkabel bör endast ersättas av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.

Felsökning med display-kod

Kod Orsak Lösning
F2	Fel i tömningspumpen. Kontakta kundservice.
F32	Kondenserns värmesensor är öppen eller kortsluten.	Kontakta kundservice.
F33
F4	Tvättens temperatur i trumman ändras inte. Kontakta kundservice.
F5	Kommunikationsfel mellan PCB och displayen. Kontakta kundservice.
L0	Temperaturen för låg.	Använd torktumlaren, när luft-temperaturen är över 5 °C.

Om felkoderna dyker upp igen även efter vidtagna åtgärder, stäng av apparaten, koppla bort strömförsörjningen och kontakta kundservice.

Felsökning utan display-kod

Problem Möjlig orsak Möjlig åtgärd
Torktumlaren fungerar inte.	Dålig anslutning till str ömför-sörjningen.Elavbr ott.Ingen t orkprogram har ställts in.Appar aten har inte slagits på.Vat tentanken är full.Luck an har inte stängts ordent-ligt.	K ontrollera anslutning till strömförsörjningen.K ontrollera strömförsörjning-en.S täll in torkprogram.Slå på appar aten.T öm vattentanken.S täng luckan ordentligt.
Torktumlaren fungerar inte och End visas på displayen.	Tvät ten har nätt av program-met definierad torknivå?Ingen tvät t i trumman?	K ontrollera on programinställ-ningarna är passande.Kontrollera om det finns tvätt i trumman.
Torktiden är lång och resultatet är inte tillfredställande	Pr ograminställningarna inkor-rekta.Filtr et är igensatt.Evapor atorn är igensatt.T orktumlaren överfylld.Tvät ten är för blöt.Ventilationsk analen igensatt.	S täll in programmet korrekt.Rengör filternätet.R engör evaporatorn.Minsk a mängden tvätt.Centrifuger a tvätten ordent-ligt innan torkning.K ontrollera och rengör ventilati-onskanalen.
Återstående tid på displayen stannar eller hoppar framåt.	Återstående tid justeras automa-tiskt enligt följande faktorer:Tvät typ.Tvät tmängd.Tvät tens fuktighetsgrad.Omgivningens t emperatur.	Automatisk justering är en nor-mal funktion.

11.1 Förberedelse

▶T a bort all förpackningsmaterial. När du öppnar paketet kan vattendroppar synas. Detta normala fenomen är resultatet av vattentester i fabriken.

▶T a bort all förpackningsmaterial inklusive polystyrenbottnet.

Notis

Kassera packningen på ett miljövänligt sätt. Mer information om kassering får du av återförsäljaren eller lokala myndigheter.

WARNING!

Efter transport eller installation MÅSTE torktumlaren vila i två timmar innan användning.

11.2 Transport och väntetid

Transportera apparaten bara i vågrät position. Den underhållsfria smörjoljan finns i kompressorns kapsel. Denna olja kan rinna ut från det tillslutna rörsystemet, om apparaten transporteras lutande. Vänta 2 timmar innan apparaten ansluts i strömförsörjningen, så att oljan rinner tillbaka i kapseln.

Apparaten ska placeras på en platt och solid yta. Ställ fötterna till önskad nivå (bild 11-1).

11.4 Installation under bänkskiva

Öppningens dimensioner ska motsvara minst dimensionerna (bild 11-2).

1. Plac era apparaten nära öppningen. Se till, att anslutningarna är lätta att använda och i funktion.
2. Just era alla fötterna för att säkra vågrät position.
3. Installer a apparaten i öppningen.
4. Säk erställ tillräcklig ventilation.

11.5 Elanslutning

Innan varje anslutning kontrollera om:

• strömförsörjning, uttag och säkring är lämpliga enligt typskylten.
• vägguttaget är jordat utan multi-plug eller förlängning.
  ▶stickk ontakt och uttag är strikt enligt.
  ▶Endast S torbritannien:Storbritanniska kontakten uppfyller BS1363A-standarden.

Sätt i kontakten i eluttaget. (Bild 11-3)

ARNING!

Om sladden är skadad måste den bytas av servicerepresentant (se garantikortet) för att undvika en fara!

11.6 Byta luckans öppningsdirektion (bara 8/9 kg modeller)

▶K oppla ur apparaten ur stickkontakten innan du börjar.
▶Behandla delarna f örsiktigt för att undvika repa lacken.
▶Använd sk ydd på luckan.
▶Behövda verkt yg: Stjärnskruvmejsel.
▶När du börjar, flytta inte på apparaten innan bytet av öppningsriktningen är utförd.
▶D essa instruktioner handlar om byte av gångjärnen från höger sida till vänster sida. Om du vill byta dom tillbaka till höger sida, utför dessa instruktioner i omvänd ordning.

1. Ta bort luckan

Öppna luckan. Ta bort två gångjärnens/luckans fästningsskruvar från torktumlaren. Placera försiktigt gångjärnet/luckan åt sidan (bild 11-4).

2. Ta bort, rotera och installera inre luckan

Ta bort åtta dekaler och skruvar, som håller den inre luckan i den yttre luckan. Ta bort den inre luckan, rotera den 180° och installera den i yttre luckan med samma åtta skruvar och dekaler (bild 11-5).

3. Ta bort, rotera och installera luckan och slagplåten

Ta bort två slagplåtens fästningsskruvar och sedan en av luckans skruvar, tryck ner och ta bort läset genom att rotera den 180° och installera den på motsatt sida med samma åtta skruvar och dekaler (bild 11-6).

4. Rotera och installera gångjärn/luckan

Ta bort två slagplåtens fästningsskruvar och sedan en av luckans skruvar, tryck ner och ta bort låset genom att rotera den 180° och installera den på motsatt sida med samma åtta skruvar och dekaler (bild 11-7).

Torktumlaren kan staplas för att spara utrymme (bild 11-8). Alla tvättmaskiner passar inte för detta ändamål. Mer information och motsvarande installations-sats kan fås av återförsäljaren.

Monteringsanvisningarna i satsen beskriver installationsstegen noggrant.

Gångjärn och dörr Hopsättning 11-4 Håll luckan och och ta bort gångjärnets skruvar fran torktumlaren

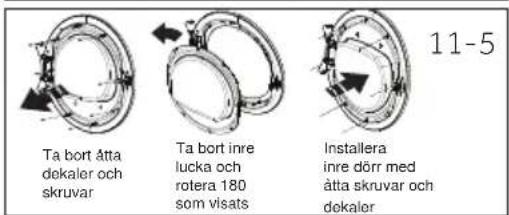

Ta bort åtta dekalor och skruvar Ta bort inre lucka och rotera 180 som visats Installera inre dörr med åtta skruvar och dekalor 11-5

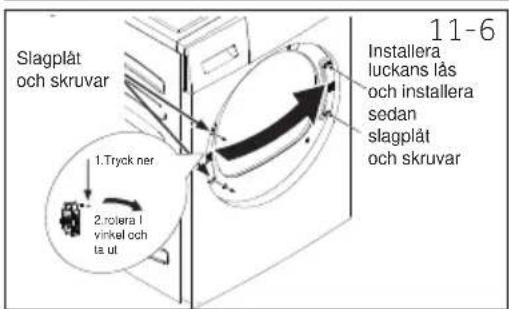

Slagplåt och skruvar 1.Tryck ner 2. rolera l vinkel och ta ut 11-6 Installera luckans lås och installera sedan slagplåt och skruvar

Fäsl med samma två sktuvar 11-7

Varumärken Haier
Modellidentifierare	HD90-A2979 HD100-A2979 HD80-A3979 HD90 A3979
				HD90-A3979SHD90-A3S979
Nominell kapacitet (kg) 9		1089
Torktumlartyp Kondenser
Energieffektivitetsklass A++ A++ A+++ A+++
Viktad årlig energikonsumtion (AEc i kWh/år)1)	236	280 175	193
Torktumlare med eller utan automatik med automatik
Energiförbrukning för standardprogram bomull3), vid full maskin (kWh/cykel)	2.14	2.29	1.43	1.58
Energiförbrukning för standardprogram bomull3), vid halv maskin (kWh/cykel)	1.21	1.35	0.85	0.93
Effektförbrukning för frånläge (W)	0.1	0.1	0.1	0.1
Effektförbrukning för viloläge (W)	1.19	1.19	1.19	1.19
Varaktighet vid „viloläge" (min)2)	40
Standardtorkprogram3)	Bomull
Viktad programtid för standardtorkpro-gran3) vid full eller halv maskin (min)	208	220 215	243
Programtid för standardprogram bomull3), vid full maskin (min)	252	280 273	298
Programtid för standardprogram bomull3), vid halv maskin (min)	170	175 168	182
Kondensationens effektivitetsklass4)	B	B	B	B
Viktad kondensationens effektivitet för standardtorkprogran3) vid full eller halv maskin (%)	80.5 80.5	82	82
Kondensationens medeleffektivitet för standardprogram bomull3), vid full maskin	81	81	81	81
Kondensationens medeleffektivitet för standardprogram bomull3), vid halv maskin	81	81	83	83
Viktad ljudeffektnivå för standardpro-gram bomull3) vid full maskin (dB)	67		66
Inbyggd eller fristående	Fristående / inbyggd

1) Baser at på 160 torkcykler för standardbomullsprogram vid full och halv maskin, och förbrukning i lägeffektlägen. Faktisk energiförbrukning per cykel beror på hur apparaten används.
^2) Om det finns et t strömhanteringssystem.
3) Detta program använd vid full eller halv maskin är standardtorkprogrammet, till vilken informationen i etiketten och informationsbladet är relaterad. Denna program passar till torkning av normalt blöt bomullstvätt och är det effektivaste programmet i termer av energiförbrukning för bomull.
4) Klass G är den minst effektiva och klass A är den mest effektiva.

Ytterligare information

Dimensioner - HxBxD i mm 845 x 600 x 595
Strömförsörjning (se typskylt) - spänning / ström / ingång	220-240 V~50 Hz/ 2,4 A/ 550 W
Tillåten omgivande temperatur 5 °C - 35 °C
Fluoriserad växthusgas	HFC-134a
Volym	0,26 kg
GWP	1430
Ton av CO2 motsvarande	0.6

12-Teknisk specifikation

Elkopplingsschema HD90-A2979:

Elkopplingsschema HD100-A2979:

Elkopplingsschema HD80-A3979/HD90-A3979/HD90-A3979S/HD90-A3S979:

Vi rekommenderar vår Haier kundservice och användning av originalreservdelar.

Om du har ett problem med din apparat, vänligen kontrollera först avsnittet FELSÖKNING.

Om du inte hittar en lösning där, kontakta

▶din lokala återförsäljare eller
▶Service & Support på www.haier.com där du kan hitta telefonnummer och vanliga frågor och där du kan aktivera servicekrav.

För att kontakta vår service, kontrollera att du har följande uppgifter tillgängliga.

Informationen kan hittas på typskylten.

Model ____

Serienr.

Kontrollera också garantikortet som medföljer produkten vid garanti.

För allmänna förfrågningar, se våra adresser i Europa:

Europeiska Haier-addresser
Land* Postadress	Land* Postadress
Italien	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIEN	Frankrike	Haier France SAS53 Boulevard Ornano-Pleyad 393200 Saint Denis FRANKRIKE
Spanien Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANIEN	Belgium-FR Belgium-NL Nederländerna Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIEN
Tyskland Österrike	Haier Deutschland GmbH Konrad-Zuse-Platz 6 81829 München TYSKLAND	Polen Tjeckien Ungern Grekland Rumänien Ryssland	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN
Storbritannien	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

*För mer information hänvisar vi till www.haier.com

Haier

Ön (Şkl. 3-1): Arka (Şkl. 3-2):

3-1 1 2 3

1 Su haznesi
2 Kurutma makinesi kapağı
3 Kontrol paneli

3-2

4 5 6 7
