| Τύπος προϊόντος | Ηλεκτρικός θερμοσίφωνας αποθήκευσης |
| Μάρκα | Tesy |
| Μοντέλο | Anticalc 80 |
| Ονομαστική χωρητικότητα | 80 λίτρα |
| Ονομαστική τάση | 230 V ~ 50 Hz |
| Ονομαστική ισχύς | 1600 W / 2400 W (ανάλογα με την έκδοση) |
| Ονομαστική πίεση | 0,6 MPa |
| Τύπος δεξαμενής | Σμάλτο χάλυβα με άνοδο μαγνησίου |
| Κατά προσέγγιση διαστάσεις (Y x Π x Β) | 850 x 450 x 450 mm |
| Κατά προσέγγιση βάρος | 22 kg (άδειο) |
| Ηλεκτρική τροφοδοσία | Μονοφασικό, 230 V, 50 Hz, ξεχωριστό κύκλωμα με ασφάλεια 16 A (20 A για >3700 W) |
| Κύριες λειτουργίες | Θερμοστατική ρύθμιση, λειτουργία BOOST (γρήγορη θέρμανση), λειτουργία αντιπαγετική, λειτουργία εξοικονόμησης ενέργειας |
| Υδραυλική σύνδεση | Είσοδος κρύου νερού (μπλε) και έξοδος ζεστού νερού (κόκκινο), σύνδεσμοι G 1/2" |
| Βαλβίδα ασφαλείας | Παρέχεται βαλβίδα ασφαλείας, τοποθετείται στην είσοδο κρύου νερού |
| Αντιπαγετική προστασία | Ναι, η ρύθμιση MIN διατηρεί το νερό χωρίς πάγο (απαιτείται ηλεκτρική τροφοδοσία) |
| Τρέχουσα συντήρηση | Καθαρισμός βαλβίδας, έλεγχος ανόδου μαγνησίου (συνιστάται ετήσια αντικατάσταση) |
| Εξωτερικός καθαρισμός | Με υγρό πανί, χωρίς λειαντικά προϊόντα |
| Θερμική ασφάλεια | Ενσωματωμένος θερμικός περιοριστής (διακοπή σε περίπτωση υπερθέρμανσης) |
| Διαθέσιμα ανταλλακτικά | Άνοδος μαγνησίου, βαλβίδα ασφαλείας, θερμορυθμιστής, φλάντζα θέρμανσης |
| Δυνατότητα επισκευής | Επέμβαση από εξουσιοδοτημένο τεχνικό· συνιστάται επιθεώρηση κάθε 2 χρόνια |
| Χρήση | Εσωτερικό, θερμαινόμενους χώρους, θερμοκρασία περιβάλλοντος > 4 °C |
Συχνές ερωτήσεις - Anticalc 80 Tesy
Ερωτήσεις χρηστών για Anticalc 80 Tesy
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το βραστήρας σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας Anticalc 80 - Tesy και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. Anticalc 80 της μάρκας Tesy.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Anticalc 80 Tesy

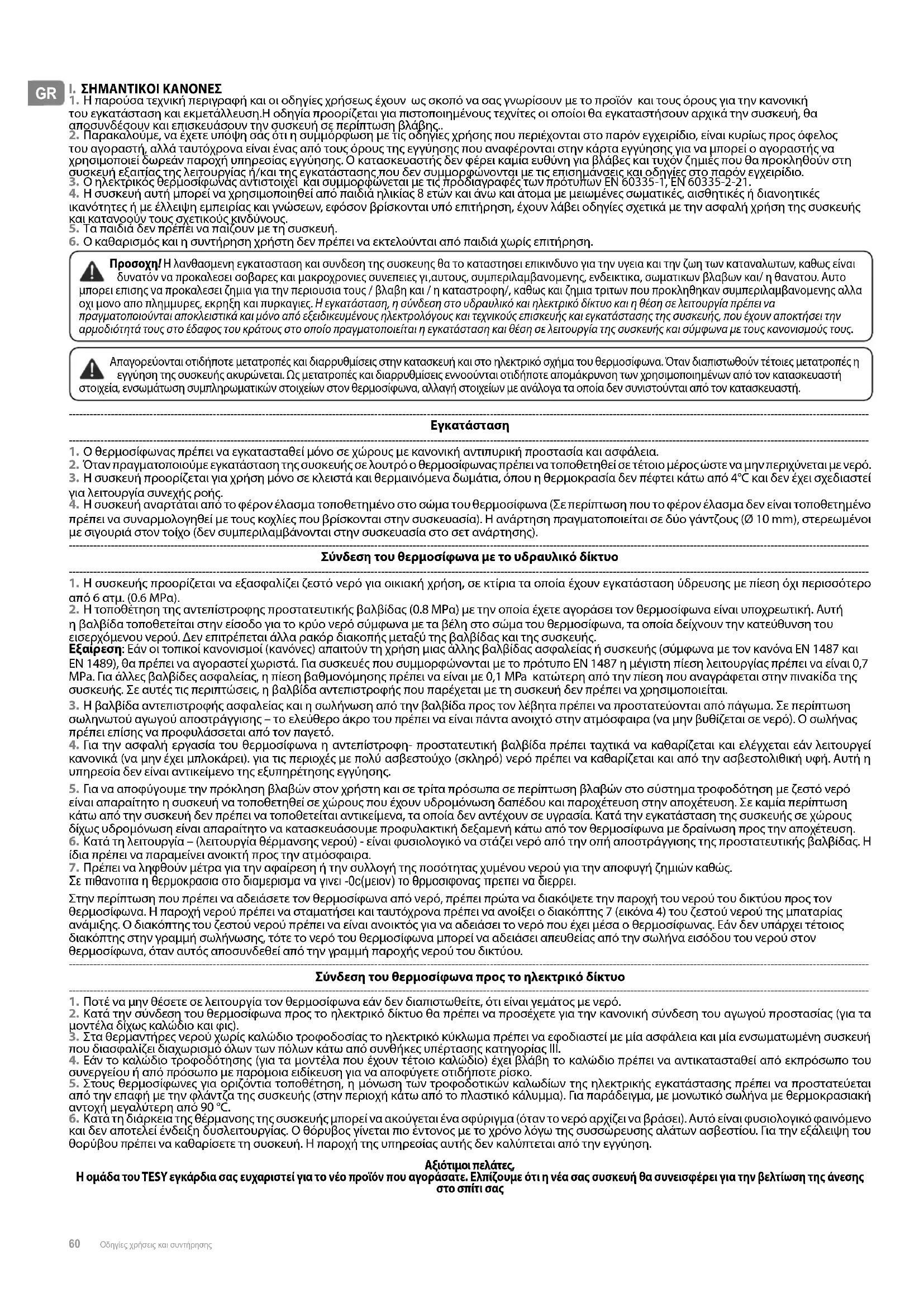

GR ΗΛΕΚΤΡΙΚΟ ΘΕΡΜΟΣΙΦΩΝΟ 60-62 Οδηγίες χρήσεις και συντήρησης
- Η παρούσα τεχνική περιγραφή και οι οδηγίες χρήσεως έχουν ως σκοπό να σας γνωρίσουν με το προϊόν και τους όρους για την κανονική του εγκατάσταση και εκμετάλλευση. Η οδηγία προορίζεται για πιστοποιημένους τεχνίτες οι οποίοι θα εγκαταστήσουν αρχικά την συσκευή, θα αποσυνδέρουν και επισκευάσσουν την συσκευή σε περίπτωση βλάβης.
- Παρακαλούμε, να έχετε υπόψη σάς ότι η συμμόρφωση με τίς οδηγίες χρήσης που περιέχονται στο παρόν εγχειρίδιο, είναι κυρίως προς όφελος του αγοραστή, αλλά ταυτόχρονα είναι ένας από τους όρους της εγγύησης που αναφέρονται στην κάρτα εγγύησης για να μπορεί ο αγοραστής να χρησιμοποιεί δωρεάν παροχή υπηρεσίας εγγύησης. Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες και τυχόν ζημιές που θα προκληθούν στη συκευή εξαιτίας της λειτουργίας ή/και της εγκαταστασης που δεν συμμορφωνονται με τις επισημανσεις και οδηγίες στο παρόν εγχειρίδιο.
- Ο ηλεκτρικος θερμοσιφωνας αντιστοιχεί και συμμορφωνεται με τις προδιαγραφες των προτυπων ΕΝ 60335-1, ΕΝ 60335-2-21.
- Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και άτομα με μειωμένες σωματικές, αισθητικές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εφόσον βρίσκονται υπό επιτήρηση, έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής καλκατανούν τους σχετικούς κινδύνους.
- Τα παιδιά δεν πρέπεί να παιζουν με τη συσκευή.
- Ο καθαρισμός και η συντήρηση χρήστη δεν πρέπει να εκτελούνται από παιδιά χωρίς επιτήρηση.
Προσοχη! Η λανθασμενη εγκατασταση και συνδεση της συσκευης θα το καταστησει επικινδυνο για την υγεια και την ζωη των καταναλωτων, καθως είναι δυνατόν να προκαλσει σοβαρες και μακροχρονιες συνεπειες γι, αυτους, συμπεριλαμβανομενης, ενδεικτικα, σωματικων βλαβων και/ η θανατου. Αυτο επισης να προκαλσει ζημια για την περιουσια τους / βλαβη και / η καταστροφή/, καθως και ζημια τριτων που προκληθηκαν συμπεριλαμβανομενης αλλα νο απο πλημμυρες, εκρηξη και πυρκαγιες. Η εγκατάσταση, η σύνδεση στο υδραυλικό και ηλεκτρικό δίκτυο και η θέση σε λειτουργία πρέπει να αποποιούνται αποκλειστικά και μόνο από εξειδικευμένους ηλεκτρολόγους και τεχνικούς επισκευής και εγκατάστασης της συσκευής, που έχουν αποκτήσει την διότητά τους στο έδαφος του κράτους στο οποίο πραγματοποιείται η εγκατάσταση και θέση σε λειτουργία της συσκευής και σύμφωνα με τους κανονισμούς τους.
Απαγορεύονται οτιδήποτε μετατροπές και διαρρυθμίσεις στην κατασκευή και στο ηλεκτρικό σχήμα του θερμοσίφωνα. Όταν διαπιστωθούν τέτοιες μετατροπές η εγγύηση της συσκευής ακυρώνεται. Ως μετατροπές και διαρρυθμίσεις εννοούνται οτιδήποτε απομάκρυνση των χρησιμοποιημένων από τον κατασκευαστή ία, ενσωμάτωση συμπληρωματικών στοιχείων στον θερμοσίφωνα, αλλαγή στοιχείων με ανάλογα τα οποία δεν συνιστούνται από τον κατασκευαστή.
Εγκατάσταση
- Ο θερμοσίφωνας πρέπει να εγκατασταθεί μόνο σε χώρους με κανονική αντιπυρική προστασία και ασφάλεια.
- Όταν πραγματοποιούμε εγκατάσταση της συσκευής σε λουτρό ο θερμοσίφωνας πρέπει να τοποθετηθεί σε τέτοιο μέρος ώστε να μην περιχύνεται με νερό.
- Η συσκευή προορίζεται για χρήση μόνο σε κλειστά και θερμαινόμενα δωμάτια, όπου η θερμοκρασία δεν πέφτει κάτω από 4°C και δεν έχει σχεδιαστεί για λειτουργία συνεχής ροής.
- Η συσκευή αναρτάται από το φέρον έλασμα τοποθετημένο στο σώμα του θερμοσίφωνα (Σε περίπτωση που το φέρον έλασμα δεν είναι τοποθετημένο πρέπει να συναρμολογηθεί με τους κοχλίες που βρίσκονται στην συσκευασία). Η ανάρτηση πραγματοποιείται σε δύο γάντζους (∅ 10 mm), στερεωμένοι με σιγουριά στον τοίχο (δεν συμπεριλαμβάνονται στην συσκευασία στο σετ ανάρτησης).
Σύνδεση του θερμοσίφωνα με το υδραυλικό δίκτυο
- Η συσκευής προορίζεται να εξασφαλίζει ζεστό νερό για οικιακή χρήση, σε κτίρια τα οποία έχουν εγκατάσταση ύδρευσης με πίεση όχι περισσότερο από 6 ατμ. (0.6 MPa).
- Η τοποθέτηση της αντεπίστροφης προστατευτικής βαλβίδας (0.8 MPa) με την οποία ξχετε αγοράσει τον θερμοσίφωνα είναι υποχρεωτική. Αυτή η βαλβίδα τοποθετείται στην είσοδο για το κρύο νερό σύμφωνα με τα βέλη στο σώμα του θερμοσίφωνα, τα οποία δείχνουν την κατεύθυνση του εισερχόμενου νερού. Δεν επιτρέπεται άλλα πρακόρ διακοπής μεταξύ της βαλβίδας και της συσκευής.
Εξαίρεση: Εάν οἱ τοπικοί κανονισμοί (κανόνες) απαιτούν τὴ χρήση μιας ἀ συσκευής (σύμφωνα με τον κανόνα EN 1487 και EN 1489), θα πρέπει να αγραστεί χωριστά. Για συσκευές που συμμοφώνονται με το πρότυπο EN 1487 η μέγιστη πίεση λειτουργίας πρέπει να είναι 0,7 MPa. Για άλλες βαλβίδες ασφαλείας, η πίεση βαθμονόμησης πρέπει να είναι με 0,1 MPa κατώτερη από τὴν πίεση που αναγράφεται στὴν πινακίδα τῆς συσκευής. Σε αυτές τις περιπτώσεις, η βαλβίδα αντεπιστροφής που παρέχεται με τὴ συσκευή δεν πρέπει να χρησιμοποιεῖται. - Η βαλβίδα αντεπιστροφής ασφαλείας και η σωλήνωση από την βαλβίδα προς τον λέβητα πρέπει να προστατεύονται από πάγωμα. Σε περίπτωση σωληνωτού αγωγού αποστράγγισης – το ελεύθερο άκρο του πρέπει να είναι πάντα ανοιχτό στην ατμόσφαιρα (να μην βυθίζεται σε νερό). Ο σωλήνας πρέπει επίσης να προφυλάσσεται από τον παγετό.
- Για την ασφαλή εργασία του θερμοσίφωνα η αντεπίστροφη- προστατευτική βαλβίδα πρέπει ταχτικά να καθαρίζεται και ελέγχεται εάν λειτουργεί κανονικά (να μην έχει μπλοκάρει). για τις περιοχές με πολύ ασβεστούχο (σκληρό) νερό πρέπει να καθαρίζεται και από την ασβεστολιθική υφή. Αυτή η υπηρεσία δεν είναι αντικείμενο της εξυπηρέτησης εγγύησης.
- Για να αποφύγουμε την πρόκληση βλαβών στον χρήστη και σε τρίτα πρόσωπα σε περίπτωση βλαβών στο σύστημα τροφοδότηση με ζεστό νερό είναι απαραίτητο η συσκευή να τοποθετηθείς σε χώρους που έχουν υδρομόνωση δαπέδου και παροχέτευση στην αποχέτευση. Σε καμία περίπτωση κάτω από την συσκευή δεν πρέπει να τοποθετείται αντικείμενα, τα οποία δεν αντέχουν σε υγρασία. Κατά την εγκατάσταση της συσκευής σε χώρους δίχως υδρομόνωση είναι απαραίτητο να κατασκευάσουμε προφυλακτική δεξαμενή κάτω από τον θερμοσίφωνα με δραίνωση προς την αποχέτευση.
- Κατά τη λειτουργία – (λειτουργία θέρμανσης νερού) - είναι φυσιολογικό να στάζει νερό από την οπή αποστράγγισης της προστατευτικής βαλβίδας. Η ίδια πρέπει να παραμείνει ανοικτή προς την ατμόσφαιρα.
- Πρέπει να ληφθούν μέτρα για την αφαίρεση ή την συλλογή της ποσότητας χυμένου νερού για την αποφυγή ζημιών καθώς. Σε πίθανοτιτα η θερμοκρασια στο διαμερισμα να γινει -0ς(μειον) το θρμοσιφονας πρεπει να διερρει.
Στην περίπτωση που πρέπει να αδειάσετε τον θερμοσίφωνα από νερό, πρέπει πρώτα να διακόψετε την παροχή του νερού του δικτύου προς τον θερμοσίφωνα. Η παροχή νερού πρέπει να σταματήσει και ταυτόχρονα πρέπει να ανοίξει ο διακόπτης 7 (εικόνα 4) του ζεστού νερού της μπαταρίας ανάμιξης. Ο διακόπτης του ζεστού νερού πρέπει να είναι ανοικτός για να αδειάσει το νερό που έχει μέσα ο θερμοσίφωνας. Εάν δεν υπάρχει τέτοιος διακόπτης στην γραμμή σωλήνωσης, τότε το νερό του θερμοσίφωνα μπορεί να αδειάσει απευθείας από την σωλήνα εισόδου του νερού στον θερμοσίφωνα, όταν αυτός αποσυνδεθεί από την γραμμή παροχής νερού του δικτύου.
Σύνδεση του θερμοσίφωνα προς το ηλεκτρικό δίκτυο
- Ποτέ να μην θέσετε σε λειτουργία τον θερμοσίφωνα εάν δεν διαπιστωθείτε, ότι είναι γεμάτος με νερό.
- Κατά την σύνδεση του θερμοσίφωνα προς το ηλεκτρικό δίκτυο θα πρέπει να προσέχετε για την κανονική σύνδεση του αγωγού προστασίας (για τα μοντέλα δίχως καλώδιο και φις).
- Στα θερμαντήρες νερού χωρίς καλώδιο τροφοδοσίας το ηλεκτρικό κυκλωμα πρέπει να εφοδιαστεί με μία ασφάλεια και μία ενσωματωμένη συσκευή που διασφαλίζει διαχωρισμό όλων των πόλων κάτω από συνθήκες υπέρτασης κατηγορίας III.
- Εάν το καλώδιο τροφοδότησης (για τα μοντέλα που έχουν τέτοιο καλώδιο) έχει βλάβη το καλώδιο πρέπει να αντικατασταθεί από εκπρόσωπο του συνεργείου ή από πρόσωπο με παρόμοια ειδίκευση για να αποφύγετε οτιδήποτε ρίσκο.
- Στους θερμοσίφωνες για ορίζοντια τοποθέτηση, η μόνωση των τροφοδοτικων καλωδίων της ηλεκτρικής εγκαταστασης πρέπει να προστατευεται από την επαφή με την φλάντζα της συσκευής (στην περιοχή κατω από το πλαστικό κάλυμμα). Για παράδειγμα, με μονωτικό σωλήνα με θερμοκρασιακή αντοχή μεγαλύτερη από 90 °C.
- Κατά τη διάρκεία της θέρμανος της συσκευής μπορεί να ακουγεται ένα σφύριγμα (όταν το νερό αρχίζει να βράσει). Αυτό είναι φυσιολογικό φαινόμενο και δεν αποτελεί ένδείξη δυσλειτουργίας. Ο όρύβος γίνεται πιο έντονος με το χρόνο λόγω της συσσωρευσης αλάτων ασβεστίου. Για την εξάλειψη του θορύβου πρέπει να καθαρίσετε τη συσκευή. Η παροχή της υπηρεσίας αυτής δεν καλύπτεται από την εγγύηση.
Η ομάδα του TESY εγκάρδια σας ευχαριστεί για το νέο προϊόν που αγοράσατε. Ελπίζουμε ότι η νέα σας συσκευή θα συνεισφέρει για την βελτίωση της άνεσης στο σπίτι σας Αξιότιμοι πελάτες,
II. TEXNIKA XAPAKTHPISTIKA
- Ονομαστική χωρητικότητα σε λίτρα – κοίταξε την πινακίδα στην συσκευή.
- Ονομαστική τάση- κοίταξε την πινακίδα στην συσκευή.
- Ονομαστική ισχύ – κοίταξε την πινακίδα στην συσκευή.
- Ονομαστική πίεση – κοίταξε την πινακίδα στην συσκευή
Αυτή δεν είναι η πίεση του δικτύου ύδρευσης. Η πίεση ανακοινώνεται για τη συσκευή και αφορά τις απαιτήσεις των προδιαγραφών ασφαλείας.
- Τύπος του θερμοσίφωνα –κλειστός θερμαντής συσσώρευσης με θερμομόνωση.
- Η καθημερινή κατανάλωση ηλεκτρικής ενέργειας - βλέπε Παράρτημα I
- Δηλωμένο προφίλ φορτίου - βλέπε Παράρτημα I
- Ποσότητα του μικτού νερού στους 40°C V40 σε λίτρα - βλέπε Παράρτημα I
- Μέγιστη θερμοκρασία θερμοστάτη - βλέπε Παράρτημα I
- Εργοστασιακές ρυθμίσεις θερμοκρασίας - βλέπε Παράρτημα I
- Ενεργειακή απόδοση στη θέρμανση του νερού - βλέπε Παράρτημα I
III. ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ
- Το σώμα συνιστάται από δεξαμενή από χάλυβα (δεξαμενή νερού) και εξωτερικό πλαστικό περίβλημα με θεργομόνωση μεταξύ τους από οικολογικά καθαρή αφροπολουρεθάνη υψηλής πυκνότητας. Η δεξαμενή νερού εξασφαλίζεται με δυο σωλήνες με σπείρωμα G1/2 για τροφοδότηση με κρύο νερό (με μπλε δακτύλιο) και για απορροή του ζεστού νερού (με κόκκινο δακτύλιο).
Η εσωτερική δεξαμενή ανάλογα με το μοντέλο μπορεί να είναι δυο ειδών
• μπορεί είναι κατασκευασμένη από μαύρο χάλυβα ο οποίος προφυλάσσετε από την διάβρωση με ειδική υαλο-κεραμική κάλυψη ή εμαγιέ κάλυψη
• μπορεί είναι κατασκευασμένη από ανοξείδωτο χάλυβα. - Στην φλάντζα είναι τοποθετημένος ο ηλεκτρικός θερμαντής. Στους θερμοσίφωνες με ειδική υαλο-κεραμική κάλυψη είναι τοποθετημένος και ο προφυλακτήρας μαγνησίου. Ο ηλεκτρικός θερμαντής χρησιμοποιείται για την θέρμανση του νερού στην δεξαμενή και διαχειρίζεται από τον θερμοστάτη ο οποίος αυτόματα διατηρεί την προκαθορισμένη θερμοκρασία.
Ο θερμοδιακόπτης είναι μία ενσωματωμένη διάταξη για προστασία από υπερθέρμανση η οποία αποσυνδέει τον θερμαντή από το ηλεκτρικό δίκτυο όταν η θερμοκρασία του νερού φτάσει σε πολύ υψηλές θερμοκρασίες.
- Η αντεπίστροφη- προστατευτική βαλβίδα αποτρέπει την πλήρες εκκένωση της συσκευής όταν σταματήσει η τροφοδότηση με κρύο νερό από το δίκτυο. Η βαλβίδα προστατεύει την συσκευή από την αύξηση της πίεσης στην δεξαμενή ως τιμές υψηλότερες από την επιτρεπή σε καθεστώς θέρμανσης (προσοχή με την αύξηση της θερμοκρασίας η πίεση αυξάνεται) με την εκροή του περιττού νερού από το άνοιγμα απορροής. Κανονικό είναι σε καθεστώς θέρμανσης από το άνοιγμα απορροής να σταλάζει νερό και αυτό πρέπει να το έχουμε υπόψη κατά την τοποθέτηση και συναρμολόγηση του θερμοσίφωνα
Η αντεπίστροφη- προστατευτική βαλβίδα δεν μπορεί να προφυλάξει την συσκευή όταν η πίεση του δικτύου είναι μεγαλύτερη από την ανακοινωμένη.
IV. ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΔΕΣΗ
Προσοχη! Η λανθασμενη εγκατασταση και συνδεση της συσκευης θα το καταστησει επικινδυνο για την υγεια και την ζωη των καταναλωτων,
καθως είναι δυνατόν να προκαλεσει σοβαρες και μακροχρονιες συνετειες γι. αυτους, συμπεριλαμβανομενης, ενδεικτικα, σωματικων βλαβων και/ η ακανατου. Αυτο μπορεί επισης να προκαλεσει ζημία για την περιουσια του / βλαβη και / η καταστροφη/, καθως και ζημία τριτων που προκληθηκαν συμπεριλαμβανομενης αλλα οχι μονο απο πλημμρες, εκρηξη και πυρκαγιες. Η εγκατάσταση, η σύνδεση στο υδραυλικό και ληκριτικό δίκτυο και η θέση σε λειτουργία πρέπει να πραγματοποιούνται αποκλειστικά και μόνο από έξειδικευμένους ηλεκτρολόγους και τεχνικούς επισκευής και εγκατάστασης της συσκευής, που έχουν αποκτήσει την αρμοδιότητά τους στο έδαφος του κράτους στο οποίο πραγματοποιείται η εγκατάσταση και θέση σε λειτουργία της συσκευής και σύμφωνα με τους κανονισμούς τους.
ΣΗΜΕΙΩΜΑ: Η εγκατάσταση της συσκευής είναι για λογαριασμό.
1. Εγκατάσταση
Συνιστάται η εγκατάσταση της συσκευής να είναι πλησιέστερα στον τόπο χρησιμοποίησης του ζεστού νερού, για να μειωθούν οι θερμικές απώλειες στους αγωγους. Όταν πραγματοποιούμε εγκατάσταση της συσκευής σε λουτρό ο θερμοσίφωνας πρέπει να τοποθετηθεί σε τέτοιο μέρος ώστε να μην περιχύνεται με νερό. Υπάρχουν δύο δυνατότητες για εγκατάσταση:
Κάθετη τοποθέτηση GCV (Πίνακα 1 του σχήμα 1a) - Για τοποθέτηση σε τοίχο – η συσκευή αναρτάται στην πάνω πλάκα συγκράτησης που είναι τοποθετημένη στο περίβλημά της.
Η ανάρτηση πραγματοποιείται σε δύο γάντζους (min. ∅ 10 mm) στερεωμένοι με σιγουριά στον τοίχο (δεν συμπεριλαμβάνονται στην συσκευασία στο σετ ανάρτησης). Η κατασκευή του φέροντος έλασμα στους θερμοσίφωνες για κάθετη εγκατάσταση είναι πολλαπλών χρήσεων και επιτρέπει οι αποστάσεις μεταξύ των γάντζων και είναι μεταξύ 220 και 310 χιλιοστά (σχήμα 1a).
Οριζόντια εγκατάσταση - GCH, GCR (σχήμα 1b, σχήμα 1c) – Σε περίπτωση οριζόντιας εγκατάστασης οι αποστάσεις μεταξύ των γάντζων είναι διαφορετικές για τους διάφορους όγκους και παρατίθενται στον Πίνακα 2 του σχήματος 1b; Πίνακα 3 του σχήματος 1c.
Για να αποφύγουμε την πρόκληση βλαβών στον χρήστη και σε τρίτα πρόσωπα σε περίπτωση βλαβών στο σύστημα τροφοδότηση με ζεστό
νερό είναι απαραίτητο η συσκευή να τοποθετηθεί σε χώρους που έχουν υδρομόνωση δατέδου και παροχέτευση στην αποχέτευση. Σε καρία περίπτωση κάτω από την συσκευή δεν πρέπει να τοποθετείται αντικείμενα, τα οποία δεν αντέχουν σε υγρασία. Κατά την εγκατάσταση της συσκευής σε χώρους δίχως υδρομόνωση είναι απαραίτητο να κατασκευάσουμε προφυλακτική δεξαμενή κάτω από τον θερμοσίφωνα με δραίνωση προς την αποχέτευση.
ΣΗΜΕΙΩΜΑ: Η προφυλακτική δεξαμενή δεν συμπεριλαμβάνεται στο σετ και επιλέγεται από τον χρήστη.
2. Σύνδεση του θερμοσίφωνα με το υδραυλικό δίκτυο
Σχήμα 4.
Όπου: 1 - σωλήνας εισόδου, 2 - προφυλακτική βαλβίδα. – 3 βαλβίδα ρύθμισης (για πίεση στο δίκτυο ύδρευσης πάνω από 0,7 ΜΡα), 4 – κρουνός διακοπής 5- χωνί για σύνδεση με το δίκτυο αποχέτευσης, 6 – λάστιχο, 7 - καπουλα για διερρεβσι το θερμοσιφονας
Κατά την σύνδεση του θερμοσίφωνα με το υδραυλικό δίκτυο πρέπει να έχουμε υπόψη μας τις ενδείξεις των χρωματιστών δακτυλίων στους σωλήνες:
μπλε – για το κρύο νερό (εισερχόμενο) νερό,
κόκκινο – για το ζεστό (εξερχόμενο) νερό.
Η τοποθέτηση της αντεπίστροφης προστατευτικής βαλβίδας (.8 MPa) με την οποία έχετε αγοράσει τον θερμοσίφωνα είναι υποχρεωτική. Αυτή η βαλβίδα τοποθετείται στην είσοδο για το κρύο νερό συμφωνα με τα βέλη στο σώμα του θερμοσίφωνα, τα οποία δείχνουν την κατεύθυνση του εισερχόμενου νερού. Δεν επιτρέπεται άλλα ракόρ διακοπής μεταξύ της βαλβίδας και της συσκευής.
Εξαίρεση: Εάν οι τοπικοί κανονισμοί (κανόνες) απαιτούν τη χρήση μιας άλλης βαλβίδας ασφαλείας ή συσκευής (σύμφωνα με τον κανόνα EN 1487 και EN 1489), θα πρέπει να αγοραστεί χωριστά. Για συσκευές που συμμορφώνονται με το πρότυπο EN 1487 η μέγιστη πίεση λειτουργίας πρέπει να είναι 0,7 MPa. Για άλλες βαλβίδες ασφαλείας, η πίεση βαθμονόμησης πρέπει να είναι με 0,1 MPa κατώτερη από την πίεση που αναγράφεται στην πινακίδα της συσκευής. Σε αυτές τις περιπτώσεις, η βαλβίδα αντεπιστροφής που παρέχεται με τη συσκευή δεν πρέπει να χρησιμοποιείται.
Η ύπαρξη άλλων (παλιών) αντεπίστροφων- προστατευτικών βαλβίδων μπορεί να προκαλέσει βλάβη στην δικιά σας συσκευή και θα πρέπει να τις ικρύνετε (αποσυνδέσετε).
Δεν επιτρέπονται άλλες βαλβίδες διακοπής μεταξύ της βαλβίδας αντεπιστροφής (διάταξης ασφαλείας) και της συσκευής.
Δεν επιτρέπεται το βίδωμα της βαλβίδας σε σπείρωμα με μήκος πάνω από 10 χιλιοστά. Στην αντίθετη περίπτωση αυτό μπορεί να προκαλέσει βλάβη στην δικιά αλβίδα και είναι επικίνδυνο για την συσκευή σας.
Στους θερμοσίφωνες με κάθετη τοποθέτηση η προστατευλική βαλβίδα πρέπει να είναι συνδεμένη με τον σωλήνα εισόδου με κατεβασμένο πλαστικό πάνελ της υής.
Η βαλβίδα αντεπιστροφής ασφαλείας και η σωλήνωση από την βαλβίδα προς τον λέβητα πρέπει να προστατεύονται από πάγωμα. Σε περίπτωση υνωτού αγωγού αποστράγγισης – το ελεύθερο άκρο του πρέπει να είναι πάντα πό στην ατμόσφαιρα (να μην βυθίζεται σε νερό). Ο σωλήνας πρέπει επίσης να υλάσσεται από τον παγετό.
Η πλήρωση του θερμοσίφωνα με νερό πραγματοποιείται ανοίγοντας τον διακόπτη κρύου νερού από το δίκτυο ύδρευσης και του διακόπτη του ζεστού νερού στην μπαταρία ανάμιξης. Μετά την πλήρωση του θερμοσίφωνα με νερό, από τη μπαταρία ανάμιξης πρέπει να υπάρχει συνεχής ροή χωρίς διακοπή. Τώρα μπορείτε να σταματήσετε τον διακόπτη του ζεστού νερού της μπαταρίας ανάμιξης. Στην περίπτωση που πρέπει να αδειάσετε τον θερμοσίφωνα από νερό, πρέπει πρώτα να διακόψετε την παροχή του νερού του δικτύου προς τον θερμοσίφωνα. Η παροχή νερού πρέπει να σταματήσει και ταυτόχρονα πρέπει να ανοίξει ο διακόπτης 7 (εικόνα 4) του ζεστού νερού της μπαταρίας ανάμιξης. Ο διακόπτης του ζεστού νερού πρέπει να είναι ανοικτός για να αδειάσει το νερό που έχει μέσα ο θερμοσίφωνας. Εάν δεν υπάρχει τέτοιος διακόπτης στην γραμμή σωλήνωσης, τότε το νερό του θερμοσίφωνα μπορεί να αδειάσει απευθείας από την σωλήνα εισόδου του νερού στον θερμοσίφωνα, όταν αυτός αποσυνδεθεί από την γραμμή παροχής νερού του δικτύου.
Όταν απομακρύνουμε την φλάντζα είναι κανονικό να τρέξουν μερικά λίτρα νερό που έχουν μείνει στην δεξαμενή.
Κατά την εκροή πρέπει να λαμβάνεται μέτρα για την αποφυγή ζημιών από το νερό που βγαίνει.
Σε περίπτωση που η πίεση στο δίκτυο ύδρευσης υπερβαίνει την αξία που ορίζεται στην παράγραφο 1 (Α') πιο πάνω, είναι αναγκαίο να εγκατασταθεί μια βαλβίδα μείωσης πίεσης, διαφορετικά ο λέβητας δεν θα λειτουργεί σωστά. Ο κατασκευαστής δεν αναλαμβάνει ευθύνες για τα προβλήματα από την μη κανονική εκμετάλλευσης.
3. Σύνδεση του θερμοσίφωνα προς το ηλεκτρικό δίκτυο.
Πριν να συνδέσετε την ηλεκτρική τροφοδότηση, θα πρέπει να διαπιστωθείτε ότι η συσκευή είναι γεμάτη με νερό.
3.1. Στα μοντέλα εφοδιασμένα με καλώδιο τροφοδότησης σετ με φις η σύνδεση πραγματοποιείται βάζοντας το φις στη πρίζα. Η αποσύνδεση από το ηλεκτρικό δίκτυο πραγματοποιείται αποσυνδέοντας το φις από τη πρίζα.
Η πρίζα πρέπει να συνδεθεί σωστά σε ένα ξεχωριστό ηλεκτρικό κύκλωμα που προστατεύεται από ασφάλεια και να έχει γείωση.
3.2. Θερμαντήρες νερού εξοπλισμένοι με καλώδιο τροφοδοσίας χωρίς βύσμα
Η συσκευή πρέπει να είναι συνδεδεμένη σε ένα ξεχωριστό ηλεκτρικό κύκλωμα από τη σταθερή ηλεκτρική εγκατάσταση που είναι εφοδιασμένο με ασφάλεια με ονομαστικό ρεύμα 16Α (20Α για ισχύ >
GR
3700W). Η σύνδεση θα πρέπει να είναι μόνιμη – χωρίς ρευματολήπτες. Το ηλεκτρικό κύκλωμα πρέπει να εφοδιαστεί με μία ασφάλεια και μία ενσωματωμένη συσκευή που διασφαλίζει διαχωρισμό όλων των πόλων κάτω από συνθήκες υπέρτασης κατηγορίας III.
Η σύνδεση των καλωδίων ρεύματος της συσκευής θα πρέπει να γίνεται ως εξής:
- Καλώδιο με χρώμα καφέ της μόνωσης – στον αγωγό φάσης της ηλεκτρικής εγκατάστασης (L)
- Καλώδιο με χρώμα μπλε της μόνωσης – στον ουδέτερο αγωγό της ηλεκτρικής εγκατάστασης (N)
- Καλώδιο με χρώμα κιτρινοπράσινο της μόνωσης – στον αγωγό προστασίας της ηλεκτρικής εγκατάστασης (⊥)
3.3. Θερμαντήρες νερού χωρίς καλώδιο τροφοδοσίας
Η συσκευή πρέπει να είναι συνδεδεμένη σε ένα ξεχωριστό ηλεκτρικό κύκλωμα από τη σταθερή ηλεκτρική εγκατάσταση που είναι εφοδιασμένο με ασφάλεια με ονομαστικό ρεύμα 16Α (20Α για ισχύ > 3700W). Η σύνδεση πραγματοποιείται με χάλκινους μονόκλωνους (σκληρούς) αγωγούς - καλώδιο 3×2,5 mm² συνολικής ισχύος 3000W (καλώδιο 3×4.0 mm² για ισχύ > 3700W).
Στο ηλεκτρικό κύκλο τροφοδότησης της συσκευής πρέπει να είναι ενσωματωμένη διάταξη η οποία να εξασφαλίζει την αποσύνδεση όλων των πόλων σε περίπτωση υπερβολικής τάσης κατηγορία III.
Για να τοποθετηθεί το καλώδιο ηλεκτρικής τροφοδότησης προς τον θερμοσίφωνα είναι απαραίτητο να βγάλουμε το πλαστικό κάλυμμα.
Η σύνδεση των τροφοδοτικών καλωδίων πρέπει να αντιστοιχεί των επιγραφών επάνω στα βύσματα επαφής ως ακολούθως:
• το καλώδιο φάσης στο Α ή Α1 ή L ή L1
• το ουδέτερο καλώδιο στο Ν (Β ἢ Β1 ἡ Ν1)
- Είναι υποχρεωτικό η σύνδεση του προστατευτικού αγωγού με την βιδωτή σύνδεση με το σήμα ⏚.
Μετά την εγκατάσταση του πλαστικού καλύμματος τοποθετείται ξανά στην αρχική του θέ-ση.
Εξηγήσεις προς το σχήμα 3:
TS – θερμοδιακόπτης; TR – ρυθμιστής θερμοκρασίας; S – διακόπτης (στα μοντέλα με διακόπτη); R – θερμαντής; IL – ενδεικτική λυχνία; F – φλάντζα.
V. ANTIΔIABPΩΤΙΚΗ ΠΡΟΣΤΑΣΙΑ - ΑΝΟΔΟΣ ΜΑΓΝΗΣΙΟΥ (ΓΙΑ ΘΕΡΜΟΣΙΦΩΝΕΣ ΜΕ ΔΕΞΑΜΕΝΗ ΜΕ ΥΑΛΟ-ΚΕΡΑΜΙΚΗ ΚΑΛΥΨΗ)
Η άνοδος μαγνησίου προστατεύει την εσωτερική επιφάνεια της δεξαμενής από διάβρωση.
Η άνοδος είναι ένα στοιχείο το οποίο καταναλώνεται και υπάγεται σε αλλαγή ανά τακτά χρονικά διαστήματα.
Με σκοπό την μακρόχρονη και δίχως βλάβες εκμετάλλευση του δικού σας θερμοσίφωνα ο κατασκευαστής συνιστά τον έλεγχο ανά τακτά χρονικά διαστήματα της κατάστασης της ανόδου μαγνησίου από διαπιστευμένο τεχνίτη και αλλαγή σε περίπτωση ανάγκης. Αυτό μπορεί να γίνει κατά τον περιοδικό έλεγχο προφύλαξης.
Για να πραγματοποιηθεί η αλλαγή της ανόδου επικοινωνήστε με τα διαπιστευμένα συνεργία.
VI.ΕΡΓΑΣΙΑ ΜΕ ΤΗΝ ΣΥΣΚΕΥΗ
Πριν να θέσετε σε λειτουργία την συσκευή πρέπει να βεβαιωθείτε, ότι ο θερμοσίφωνας είναι συνδεμένος κανονικά στο ηλεκτρικό δίκτυο και είναι γεμάτος με νερό.
1. Θερμοσίφωνες με BOOST έλεγχο
1.1. Στοιχεία διαχείρισης Εικόνα 2 όπου:
1 – Πλήκτρο για ηλεκτρικό διακόπτη (σε μοντέλα με διακόπτη)
2 - Φωτεινές ενδείξεις
3 - Λαβή για θερμορυθμιστή (ενσωματωμένή με το πλήκτρο του ηλεκτρικού διακόπτη).
1.2. Ενεργοποίηση της συσκευής.
Ο θερμοσίφωνας ενεργοποιείται μέσω της συσκευής που είναι ενσωματωμένη στην εγκατάσταση που περιγράφεται στο υποσημείο 3 της παραγράφου Υ ή σύνδεση του φις με ηλεκτρική πρίζα (εάν το μοντέλο είναι με καλώδιο με φις). Μέσω του Πλήκτρου του ηλεκτρικού διακόπτη ενεργοποιείται η λειτουργία BOOST.
Το πλήκτρο του ηλεκτρικού διακόπτη της συσκευής είναι ανάγλυφο και φέρει σημάδι Ⓤ.
Για να ενεργοποιήσετε τη λειτουργία BOOST, πατήσετε το πλήκτρο μέχρι να σταματήσει και το χαλαρφωσετε. Το πλήκτρο παραμένει πατημένο και αναβοσβήνει σε κόκκινο χρώμα, υποδεικνύοντας ότι το πλήκτρο είναι ενεργοποιημένο και η συσκευή θα λειτουργεί με τη μέγιστη ισχύ.
Η μέγιστη ισχύς θέρμανσης σημειώνεται στην πινακίδα τύπου της συσκευής.
Το πλκτρο ανάβει συνεχώς έως ότου το νερό στη συσκευή ζεσταθεί. Το πλήκτρο σβήνει όταν επιτευχθεί η ρυθμισμένη θερμοκρασία νερου και ο θερμοστάτης απενεργοποιεί την ισχύ του θερμαντήρα.
Για να απενεργοποιήσετε τη λειτουργία BOOST, πατήστε το πλήκτρο μέχρι να σταματήσει και μετά αφήσε το. Το πλήκτρο πρέπει να είναι έξω και η δνδεικτική λυχνία σβήνει (εάν η συσκευή βρίσκεται στη λειτουργία θέρμανσης), πράγμα που σημανεί ότη η λειτουργία BOOST είναι απενεργοποιημένη. Η συσκευή παραμένει
BOOST "OFF"
BOOST "ON"
⚠️ Προσοχή! Το πλήκτρο BOOST ανάβει μόνο όταν είναι ενεργή η λειτουργία BOOST και η λειτουργία θέρμανσης του νερού. Όταν είναι ενεργοποιημένη η λειτουργία BOOST και επιτευχθεί η ρυθμισμένη θερμοκρασία νερού, το πλήκτρο BOOST δεν ανάβει. Ένδειξη για ενεργή λειτουργία BOOST παραμένει το πατημένο πλήκτρο BOOST.
Ενδείξεις ελέγχου (δείκτες)
Ανάβουν σε κόκκινο χρώμα - η συσκευή βρίσκεται στη λειτουργία θέρμανσης του νερού. (Εάν η συσκευή είναι σε λειτουργία BOOST, το πλήκτρο BOOST ανάβει σε κόκκινο χρώμα.)
Ανάβουν με μπλε χρώμα - το νερό στη συσκευή θερμαίνεται και ο θερμορυμιστής είναι έχει απενεργοποιηθεί η ισχύς του θερμαντήρα. (Εάν η συσκευή βρίσκεται σε λειτουργία BOOST, το πλήκτρο BOOST σβήνει.)
Οι δείκτες δεν ανάβουν, όταν:
δεν παρέχεται ηλεκτρική ενέργεια προς την συσκευή, ή
η προστασία της θερμοκρασίας της συσκευής έχει απενεργοποιηθεί – δες σ. 3 παρακάτω
Κατά ενεργοποιημένη λειτουργία BOOST, η συσκευή λειτουργεί σε μέγιστη ισχύ θέρμανσης του νερού. Η λειτουργία BOOST συνιστάται όταν θέλετε η συσκευή να φτάσει τη ρυθμισμένη θερμοκρασία νερού για μικρό χρονικό διάστημα. Επιλογή στάθμης ισχύος για θέρμανση του νερού:
| Δηλωμένη ισχύς(αναγράφεται στην πινακίδα της συσκευής) | Απενεργοποιημένο πλήκτρο BOOST[IMAGE] | Ενεργοποιημένο πλήκτρο BOOST[IMAGE] |
| 1600 W 800 W 1600 W | ||
| 2400 W 1200 W 2400 W | ||
1.3. Ρύθμιση της θερμοκρασίας
Αυτή η λειτουργία σας επιτρέπει να επιλέξετε την επιθυμητή θερμοκρασία. Για να κάνετε την επιλογή σας, γυρίστε τη λαβή από τον πίνακα τοποθετώντας το δείκτη στην κατάλληλη θέση (εικ. 2). Για να αυξήσετε τη θερμοκρασία, γυρίστε προς την φορά των δεικτών του ρολογιού.
Μια φορά το μήνα τοποθετείτε τη χειρολαβή σε θέση μέγιστης
θερμοκρασίας για ένα εικοσιτετράωρο (εκτός εάν η συσκευή εργάζεται συνεχώς σε αυτή τη λειτουργία) - βλέπε Παράρτημα - 1 Μέγιστη θερμοκρασία θερμοστάτη. Έτοι εξασφαλίζεται υψηλότερη υγιεινή του θερμαινόμενου νερού.
Μία φορά το μήνα τοποθετήστε τη λαβή σε θέση μέγιστης θερμοκρασίας για μία μημέρα (εκτός εάνη συσκευή λειτουργεί συνεχώς σε αυτή τη λειτουργία) - βλέπε Παράρτημα! Μέγιστη θερμοκρασία του θερμοστάτη. Έτοι εξασφαλίζεται υψηλότερη υγιεινή του θερμαινόμενου νερού.
Λειτουργία „Κατά κατάψυξης“
Ρυθμίστε τη λαβή στη θέση „MIN“ σύμφωνα με εικόνα 2. Με αυτή τη ρύθμιση, η συσκευή διατηρεί μια θερμοκρασία που εμποδίζει το πάγωμα του νερού σε αυτή.
ΣΗΜΑΝΤΙΚΟ: Η τροφοδοσία της συσκευής πρέπει να είναι
ενεργοποιημένη. Η βαλβίδα ασφαλείας και η σωλήνωση από αυτή προς τη συσκευή υποχρεωτικά πρέπει να εξασφαλίζονται έναντι παγετού.
Θέση Ε (Εξοικονόμηση ηλεκτρικής ενέργειας) - Σε αυτή τη λειτουργία, η θερμοκρασία του νερού φθάνει περίπου τους 60 ° C. Με αυτόν τον τρόπο μειώνονται οι απώλειες θερμότητας.
2. Προστασία από άποψη θερμοκρασίας
Η συσκευή είναι εξοπλισμένη με ειδική διάταξη (θερμοδιακόπτης) για προστασία από υπερθέρμανση του νερού, η οποία θέτει εκτός λειτουργία τον θερμαντή από το ηλεκτρικό δίκτυο, όταν η θερμοκρασία φτάσει υπερβολικά υψηλές τιμές.
Μετά την ενεργοποίηση, η συσκευή αυτή δεν ανανεώνει τη λειτουργία της αυτόματα και δεν θα λειτουργήσει η μονάδα. Επικοινωνήστε με ένα
εξουσιοδοτημένο κέντρο επισκευών για την αντιμετώπιση του προβλήματος.
VII. ΣΥΝΤΗΡΗΣΗ ΑΝΑ ΤΑΚΤΑ ΧΡΟΝΙΚΑ ΔΙΑΣΤΗΜΑΤΑ
Για την κανονική λειτουργία του θερμοσίφωνα, από την επίδραση της υψηλής θερμοκρασίας στην επιφάνεια του θερμαντή εναποτίθεται ασβεστόλιθος (δηλαδή ασβεστολιθική υφή). Αυτό μειώνει την ανταλλαγή θερμότητας μεταξύ του θερμαντή και του νερού. Η θερμοκρασία της επιφάνεια του θερμαντή και στην περιοχή ύγρο του αυξάνεται. Εμφανίζεται χαρακτηριστικός θόρυβος (βραζόμενου νερού). Ο θερμοστάτης θέτετε σε λειτουργία και εκτός λειτουργίας πιο συχνά.
Τότε είναι πιθανή η «ψευδές» θέσει σε λειτουργία της θερμικής προστασίας.
Λόγω αυτό ο παραγωγός αυτής της συσκευής συνιστά κάθε δυο χρόνια να πραγματοποιείται προφυλακτικός έλεγχος του θερμοσίφωνα από διαπιστευμένο συνεργείο. Αυτός ο έλεγχος προφύλαξης πρέπει να συμπεριλαμβάνει καθαρισμό και έλεγχο της ανόδου προστασίας (για θερμοσίφωνες με αναλο-κεραμική κάλψη) η οποία σε περίπτωση ανάγκης πρέπει να αντικατασταθεί με καινούρια άνοδος.
Για να καθαρίσετε τη συσκευή χρησιμοποιήστε ένα υγρό πανί. Μην
χρησιμοποιείτε σκληρά καθαριστικά ή καθαριστικά που περιέχουν διαλύτες. Μην κρατάτε τη συσκευή κατω από τρεχούμενο νερό.
Ο κατασκευαστής δεν φέρει ευθύνη για όλες τις επιπτώσεις, λόγω της μη τήρησης των παρόντων οδηγιών.
Οδηγίες προστασίας του περιβάλλοντος
Οι παλιές ηλεκτρικές συσκευές περιέχουν πολύτιμα υλικά λόγω αυτού δεν πρέπει να ρίχνονται μαζί με τα οικιακά σκουπίδια? ζας παρακαλούμε για την ενεργή συνδρομή σας για την διαφύλαξη του περιβάλλοντος παραδίοντας τις παλιές συσκευές στα οργανωμένα κέντρα ανακύκλωσης (σε περίπτωση που υπάρχουν τέτοια κέντρα).
