Produkta veids	Elektrisks akumulācijas ūdens sildītājs
Zīmols	Tesy
Modelis	Anticalc 80
Nominālais tilpums	80 litri
Nominālais spriegums	230 V ~ 50 Hz
Nominālā jauda	1600 W / 2400 W (atkarībā no versijas)
Nominālais spiediens	0,6 MPa
Tvertnes tips	Emaljēts tērauds ar magnija anodu
Aptuvenie izmēri (A x P x D)	850 x 450 x 450 mm
Aptuvenais svars	22 kg (tukšs)
Elektrobarošana	Vienfāze, 230 V, 50 Hz, atsevišķa ķēde ar 16 A drošinātāju (20 A >3700 W)
Galvenās funkcijas	Termostatiskā regulēšana, BOOST funkcija (ātra sildīšana), pretsasalšanas režīms, enerģijas taupīšanas režīms
Hidrauliskais savienojums	Aukstā ūdens ieeja (zila) un karstā ūdens izeja (sarkana), savienojumi G 1/2"
Drošības vārsts	Piegādāts drošības vārsts, jāuzstāda uz aukstā ūdens ieejas
Pretsasalšanas aizsardzība	Jā, iestatījums MIN uztur ūdeni bez sasalšanas (nepieciešama elektrobarošana)
Kārtējā apkope	Vārsta tīrīšana, magnija anoda pārbaude (ieteicama ikgadēja nomaiņa)
Ārējā tīrīšana	Ar mitru drānu, bez abrazīviem līdzekļiem
Termiskā drošība	Iebūvēts termiskais ierobežotājs (izslēgšana pārkaršanas gadījumā)
Pieejamas rezerves daļas	Magnija anods, drošības vārsts, termoregulators, sildīšanas atloks
Remontējamība	Iejaukšanās no kvalificēta sertificēta tehniķa; ieteicama pārbaude ik pēc 2 gadiem
Lietošana	Iekštelpas, apsildāmas telpas, apkārtējā temperatūra > 4 °C

Bieži uzdotie jautājumi - Anticalc 80 Tesy

Kā uzstādīt Anticalc 80 ūdens sildītāju?

Uzstādīšana jāveic kvalificētam tehniķim. Piestipriniet ierīci pie sienas, izmantojot komplektā iekļautās ķepiņas (diametrs 10 mm). Pievienojiet aukstā ūdens ieeju (zilu) un karstā ūdens izvadu (sarkanu). Obligāti uzstādiet komplektā iekļauto drošības vārstu uz aukstā ūdens ieejas. Pieslēdziet elektrobarošanu atsevišķai ķēdei ar 16 A drošinātāju (20 A, ja jauda >3700 W).

Kā pirmo reizi piepildīt ūdens sildītāju?

Atveriet aukstā ūdens krānu un vienu karstā ūdens krānu uz maisītāja. Pagaidiet, līdz no karstā krāna vienmērīgi sāk tecēt ūdens, tas norāda, ka tvertne ir pilna. Pārbaudiet, vai nav noplūdes. Aizveriet karstā ūdens krānu. Pēc tam varat ieslēgt ierīci.

Ko nozīmē BOOST funkcija un kā to lietot?

BOOST funkcija ļauj uzsildīt ūdeni ar maksimālo jaudu ātrai sildīšanai. Nospiediet BOOST pogu, līdz tā iespiežas un iedegas sarkana. Tā paliek ieslēgta sildīšanas laikā. Kad temperatūra ir sasniegta, poga nodziest (funkcija paliek aktīva, kamēr tā ir nospiesta). Nospiediet vēlreiz, lai deaktivizētu.

Kāpēc ūdens izplūst no drošības vārsta?

Neliela ūdens izplūde no vārsta drenāžas sildīšanas laikā ir normāla: tas ir termiskās izplešanās ūdens. Pārliecinieties, ka vārsts nav bloķēts. Ja izplūde ir pārmērīga, tīkla spiediens var būt pārāk augsts (>0,7 MPa); uzstādiet spiediena samazinātāju.

Kā apkopt magnija anodu?

Magnija anods aizsargā tvertni no korozijas. Ieteicams to pārbaudīt pie sertificēta tehniķa reizi gadā un nepieciešamības gadījumā nomainīt. Šī darbība nav iekļauta garantijā.

Ko darīt, ja ierīce rada troksni (svilpšana, burbuļošana)?

Neliels troksnis sildīšanas laikā ir normāls. Ja troksnis kļūst spēcīgs, tas ir saistīts ar kaļķakmens uzkrāšanos uz sildītāja. Lieciet profesionālim atkaļķot ierīci. Šis pakalpojums nav iekļauts garantijā.

Kā iztukšot ūdens sildītāju?

Vispirms atvienojiet elektrobarošanu. Aizveriet aukstā ūdens padeves krānu. Atveriet karstā ūdens krānu uz maisītāja, lai ielaistu gaisu. Atveriet iztukšošanas krānu (ja tāds ir) vai atvienojiet aukstā ūdens ieejas cauruli, lai iztukšotu. Veiciet piesardzības pasākumus pret applūšanu.

Kāda temperatūra ir ieteicama enerģijas taupīšanai?

Iestatiet termostatu uz ekonomijas pozīciju (apmēram 60 °C). Tas samazina siltuma zudumus un ierobežo kaļķakmens uzkrāšanos. Reizi mēnesī paaugstiniet līdz maksimālajai temperatūrai uz 24 stundām higiēnas nolūkos (legionellas).

Ko darīt, ja ierīce vairs nesilda?

Vispirms pārbaudiet elektrobarošanu (drošinātājs, automātiskais slēdzis). Pārliecinieties, vai termiskais ierobežotājs nav nostrādājis (ja tā, sazinieties ar sertificētu servisu). Pārbaudiet arī, vai termostats nav uz minimālo vai pretsasalšanas pozīcijas. Ja nekas nedarbojas, izsauciet tehniķi.

Vai es varu lietot ūdens sildītāju ziemā neapsildāmā telpā?

Ierīce nav paredzēta darbībai temperatūrā, kas zemāka par 4 °C. Ja pastāv sasalšanas risks, ieslēdziet pretsasalšanas režīmu (pozīcija MIN) un nodrošiniet, ka elektrobarošana tiek uzturēta. Arī cauruļvadi ir jāaizsargā no sasalšanas.

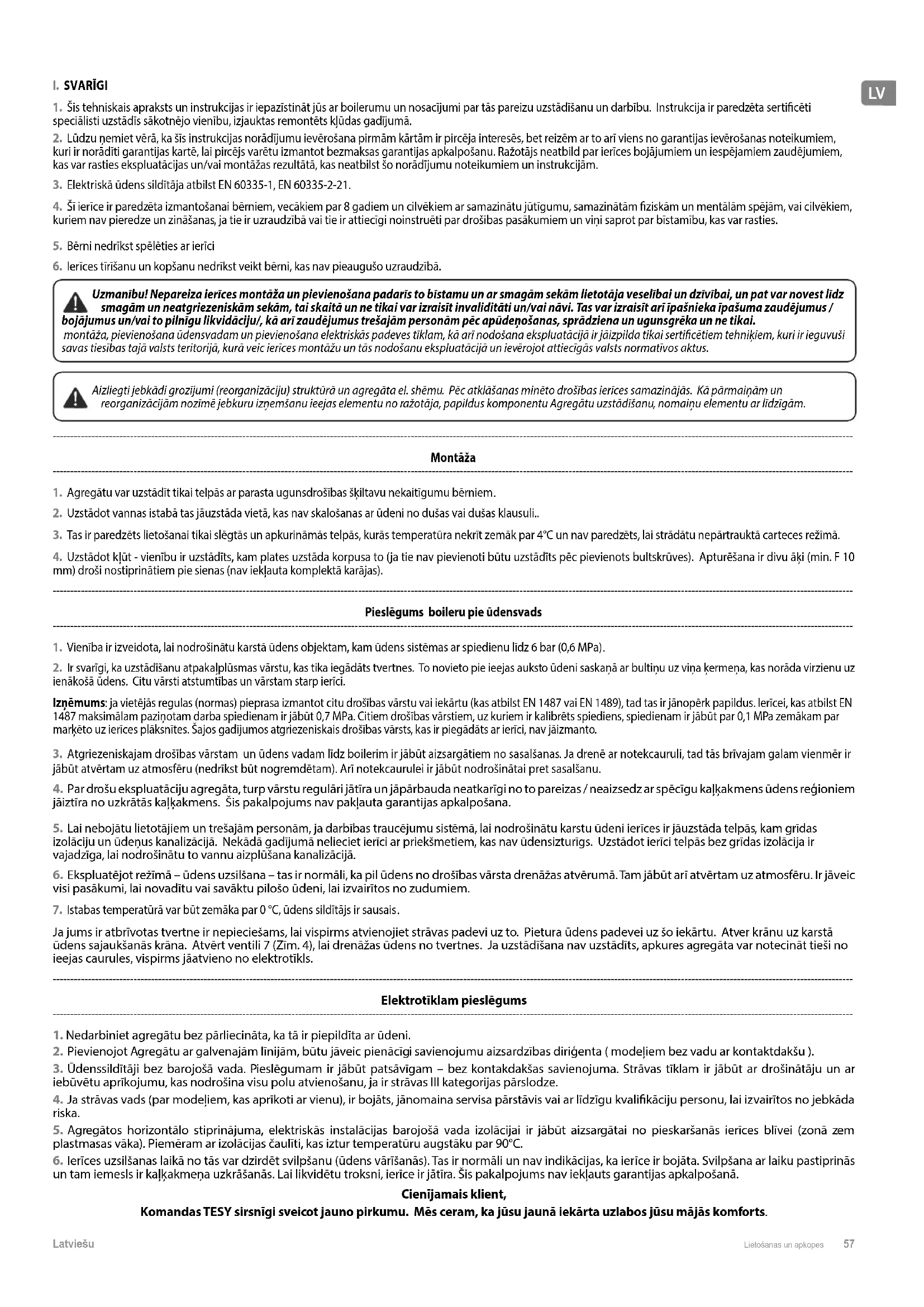

LIETOŠANAS INSTRUKCIJA Anticalc 80 Tesy

1. Šis tehniskais apraksts un instrukcijas ir iepazistināt jūs ar boilerumu un nosacījumi par tās pareizu uzstādīšanu un darbību. Instrukcija ir paredzēta sertificēti speciālisti uzstādis sākotnējo vienību, izjauktas remontēts klūdas gadījumā.
2. Lūdzu ŋnemiet vērā, ka šīs instrukcijas norādījumu ievērošana pirmām kārtām ir pircēja interesēs, bet reizēm ar to ari viens no garantijas ievērošanas noteikumiem, kuri ir norādīti garantijas kartē, lai pircējs varētu izmantot bezmaksas garantijas apkalpošanu. Ražotājs neatbild par ierīces bojājumiem un iespējamiem zaudējumiem, kas var rasties ekspluatācijas un/vai montāžas rezultātā, kas neatbilst šo norādījumu noteikumiem un instrukcijām.
3. Elektriskā üdens silditāja atbilst EN 60335-1, EN 60335-2-21.
4. Ši ierice ir paredzėta izmantošanai bērniem, vecākiem par 8 gadiem un cilvēkiem ar samazinātu jūtīgumu, samazinātām fiziskām un mentālām spējām, vai cilvēkiem, kuriem nav pieredze un zināšanas, ja tie ir uzraudzībā vai tie ir attiecīgi noinstruēti par drošības pasākumiem un viņi saprot par bīstamību, kas var rasties.
5. Bērni nedrīkst spēlēties ar ierīci
6. lerīces tīrīšanu un kopšanu nedrīkst veikt bērni, kas nav pieaugušo uzraudzībā.

Uzmanību! Nepareiza ierices montāža un pievienošana padarīs to bīstamu un ar smagām sekām lietotāja veselibai un dzīvibai, un pat var novest līdz smagām un neatgriezeniskām sekām, tai skaitā un ne tikai var izraisīt invaliditāti un/vai nāvi. Tas var izraisīt ari īpašnieka īpašuma zaudējumus / umus un/vai to pilnīgu likvidāciju/, kā ari zaudējumus trešajām personām pēc apūdeņošanas, sprādziena un ugunsgrēka un ne tikai.

montāža, pievienošana ūdensvadam un pievienošana elektriskās padeves tiklam, kā ari nodošana ekspluatācijā ir jāizpilda tikai sertificētiem tehnikiem, kuri ir ieguvuši savas tiesības tajā valsts teritorijā, kurā veic ierīces montāžu un tās nodošanu ekspluatācijā un ievērojot attiecīgās valsts normatīvos aktus.

Aizliegti jebkādi grozijumi (reorganizāciju) struktūrā un agregāta el. shēmu. Pēc atklāšanas minēto drošības ierīces samazinājās. Kā pārmainām un reorganizācijām nozimē jebkuru izņemśanu ieejas elementu no ražotāja, papildus komponentu Agregātu uzstādīšanu, nomainu elementu ar līdzīgām.

Montāža

1. Agregātu var uzstādīt tikai telpās ar parasta ugunsdrošības šķiltavu nekaitīgumu bērniem.
2. Uzstādot vannas istabā tas jāuzstāda vietā, kas nav skalošanas arūdeni no dušas vai dušas klausuli..
3. Tas ir paredzëts lietošanai tikai slëgtäs un apkurinâmäs telpäs, kuräs temperatūra nekrit zemāk par 4°C un nav paredzëts, lai strādātu nepārtrauktā carteces režimā.
4. Uzstādot klūt - vienību ir uzstādīts, kam plates uzstāda korpusa to (ja tie nav pievienoti būtu uzstādīts pēc pievienots bultskrūves). Apturēšana ir divu āki (min. F 10 mm) droši nostiprinātiem pie sienas (nav ieklauta komplektā karājas).

Pieslēgums boileru pie ūdensvads

1. Vienība ir izveidota, lai nodrošinātu karstā ūdens objektam, kam ūdens sistēmas ar spiedienu līdz 6 bar (0,6 MPa).
2. Ir svarīgi, ka uzstādīšanu atpakalplūsmas vārstu, kas tika iegādāts tvertnes. To novieto pie ieejas auksto üdeni saskaņā ar bultinų uz viņa ķermeņa, kas norāda virzienu uz ienākošā ūdens. Citu vārsti atstumtības un vārstam starp ierīci.

Iznēmums: ja vietējās regulas (normas) pieprasa izmantot citu drošības vārstu vai iekārtu (kas atbilst EN 1487 vai EN 1489), tad tas ir jānopērk papildus. Ierīcei, kas atbilst EN 1487 maksimālam paziņotam darba spiedienam ir jābūt 0,7 MPa. Citiem drošības vārstiem, uz kuriem ir kalibrēts spiediens, spiedienam ir jābūt par 0,1 MPa zemākam par marķeto uz ierīces plāksnītes. Šajos gadījumos atgriezeniskais drošības vārsts, kas ir piegādāts ar ierīci, nav jāizmanto.

1. Atgriezeniskajam drošības vārstam un ūdens vadam līdz boilerim ir jābūt aizsargātiem no sasalšanas. Ja drenē ar notekcauruli, tad tās brīvajam galam vienmēr ir jābūt atvērtam uz atmosfēru (nedrikst būt nogremdētam). Arī notekcaurulei ir jābūt nodrošinātai pret sasalšanu.
2. Par drošu ekspluatāciju agregāta, turp vārstu regulāri jātīra un jāpārbauda neatkarīgi no to pareizas / neaizsedz ar spēcīgu kalqakmensūdens regioniem jāiztīra no uzkrātās kalkakmens. ŝis pakalpojums nav pakļauta garantijas apkalpošana.
3. Lai nebojātu lietotājiem un trešajām personām, ja darbības traucējumu sistēmā, lai nodrošinātu karstuūdeni ierīces ir jāuzstāda telpās, kam grīdas izolāciju unūdeņus kanalizācijā. Nekādā gadījumā nelieciet ierīci ar priekšmetiem, kas navūdensitzturīgs. Uzstādot ierīci telpās bez grīdas izolācija ir vajadzīga, lai nodrošinātu to vannu aizplūšana kanalizācijā.
4. Ekspluatējot režimā – ūdens uzsilšana – tas ir normāli, ka pil ūdens no drošības vārsta drenāzas atvērumā. Tam jābūt arī atvērtam uz atmosfēru. Ir jāveic visi pasākumi, lai novadītu vai savāktu pilošo ūdeni, lai izvairītos no zudumiem.
5. Istabas temperatūrā var būt zemāka par 0 °C, ūdens sildītājs ir sausais.

Ja jums ir atbrīvotas tvertne ir nepieciešams, lai vispirms atvienojiet strāvas padevi uz to. Pietura ūdens padevei uz šo iekārtu. Atver krānu uz karstā ūdens sajaukšanās krāna. Atvērt ventili 7 (Zim. 4), lai drenāžas ūdens no tvertnes. Ja uzstādīšana nav uzstādīts, apkures agregāta var notecināt tieši no ieejas caurules, vispirms jāatvieno no elektrotikls.

Elektrotiklam pieslégums

1. Nedarbiniet agregātu bez pārliecināta, ka tā ir piepildīta ar ūdeni.
2. Pievienojot Agregātu ar galvenajām līnijām, būtu jāveic pienācīgi savienojumu aizsardzības diriģenta ( modeliem bez vadu ar kontaktdakšu ).
3. Üdenssildītāji bez barojošā vada. Pieslēgumam ir jābūt patsāvīgam – bez kontakdakšas savienojuma. Strāvas tīklam ir jābūt ar drošinātāju un ar iebūvētu aprīkojumu, kas nodrošina visu polu atvienošanu, ja ir strāvas lll kategorijas pārslodze.
4. Ja strāvas vads (par modeliem, kas aprikoti ar vienu), ir bojāts, jānomaina servisa pārstāvis vai ar līdzīgu kvalifikāciju personu, lai izvairītos no jebkāda riska.
5. Agregatos horizontalo stiprinajuma, elektriskas instalacijas barojoša vada izolacijai ir jabut aizsargatai no pieskaršanas ierices blivei (zonā zem plastmasas vaka). Piemiram ar izolacijas Čauliti, kas iztur temperaturu augstaku par 90°C.
6. Ierīces uzsilšanas laikā no tās var dzirdēt svilpšanu (ūdens vārīšanās). Tas ir normāli un nav indikācijas, ka ierīce ir bojāta. Svilpšana ar laiku pastiprinās un tam iemesls ir kalkakmena uzkrāšanās. Lai likvidētu troksni, ierīce ir jātīra. Šis pakalpojums nav iekļauts garantijas apkalpošanā.

Cienijamais klient,

Komandas TESY sirsnīgi sveicot jauno pirkumu. Mēs ceram, ka jūsu jaunā iekārta uzlabos jūsu mājās komforts.

LV

II. SPECIFIKĀCIJAS

1. Nominālo jaudu, litri - skatīt plāksnes uz ierīces
2. Nominālais spriegums - skatīt plāksnes uz ierīces
3. Nominālā jauda - skatīt plāksnes uz ierīces
4. Nominālais spiediens - skatīt plāksnes uz ierīces

Tas nav ūdensvada tīkla spiediens. Tas ir norādīts uz ierīces un atbilst drošības standarta prasībām.

1. Tipa Agregāts - noslēgtā termoakumulācijas ūdenssildītāji ar izolāciju
2. Elektroenergijas dienas patērinš – skat Pielikumu I
3. Pazinotais preces profils - skat Pielikumu I
4. Jauktais üdens daudzums pie 40°C V40 litros - skat Pielikumu I
5. Termostata maksimālā temperatūra - skat Pielikumu I
6. Rūpnīcas uzstādītie temperatūras uzstādījumi - skat Pielikumu I
7. Energētiskā efektivitāte uzsildot ūdeni - skat Pielikumu I

III. APRAKSTS UN DARBOJAS

lerīce sastāv no korpusa, atloka apakšā / zem Agregāti vertikālu uzstādīšanas vai ārpuskopienas valstīm Agregāti horizontālā montāža, aizsargājošu plastmasas vāciņu un muguras pārspiediena vārstis.

1. Korpusa sastāv no tērauda üdenstvertnē un apvalku (ārējais apvalks), ar vielas blīvums poliuretāna termoizolāciju starp tām tīru, un divas üdensvada caurules ar skrūvējamu G ½ „piegādes auksta üdens (zilā gredzens) un karstā üdens izeja (ar sarkanu gredzenu).

lekšējā tilpnē atkarībā no modela var būt divu veidu:

No mīksta tērauda aizsargātas ar īpašu stikla keramikas vai emaljas pārklājumu

Nerūsējošā tērauda

1. atloka uzstādīts elektriskais sildītājs. Agregātos ar stikla keramikas pārklājums ir uzstādīts un magnija aizsargs.
   Elektriskā sildītāja izmantota siltuma ūdens tvertnē un ko kontrolē termostats automātiski uzturēt noteiktu temperatūras.
   lerīcei ir iebūvēts aizsardzību pret pārkaršanu (thermoswitch), kas izslēdz sildītāju no elektrotīkla, kad ūdens temperatūra sasniedz ľoti augstu vērtību. Gadījumā, ja to izsauca, ir nepieciešams sazināties ar dienestu.
2. turp drošības vārsts novērš pilnīgu iztukšošanu ierīces, lai apturētu piegādi aukstā ūdens no strāvas avota. Tas aizsargā ierīci no spiediena paaugstināšanās, ūdens traukā, lai vērtība pārsniedz pieļaujamo režīmā apkure (! Pie paaugstinātas temperatūras ūdens paplašinās un spiediens palielinās), atlaižot pārsniegums drenāžas caurumu.

Virzułu drošības vārsts nepasargā vienības Pārejot no starpposms spiedienam, kurš pārsniedz deklarēto uz ierīces.

IV. UZSTĀDĪŠANU UN PIESLĒGUMS

Uzmanību! Nepareiza ierīces montāža un pievienošana padarīs to bīstamu un ar smagām sekām lietotāja veselibai un bai, un pat var novest līdz smagām un neatgriezeniskām m, tai skaitā un ne tikai var izraisīt invaliditāti un/vai nāvi. Tas iraisīt arī īpašnieka īpašuma zaudējumus /bojājumus un/vai to likvidāciju/, kā arī zaudējumus trešajām personām pēc enošanas, sprādziena un ugunsgrēka un ne tikai.

montāža, pievienošana ūdensvadam un pievienošana elektriskās padeves tiklam, kā arī nodošana ekspluatācijā ir jāizpilda tikai sertificētiem tehnikiem, kuri ir ieguvuši savas tiesības tajā valsts teritorijā, kurā veic ierīces montāzu un tās nodošanu ekspluatācijā un ievērojot attiecīgās valsts normatīvos aktus.

Piezīme: Uzstādīšana vienības maksā pircējs.

1. Montāža

Ir ieteicams, ka ierīces uzstādīšanas ir tik tuvu uz vietu izmantot karstā ūdens, lai samazinātu siltuma zudumus caurulvadā. Uzstādot vannas istabā tas jāuzstāda vietā, kas nav skalošanas ar ūdeni no dušas vai dušas klausuli. Ir iespējami divi uzstādīšanas varianti:

vertikālā uzstādīšana GCV (1a. att., tabulā 1) – Montējot pie sienas – ierīce ir jāuzkar uz augšējās nesošās plāksnes /kronšteina/, kas ir montēta uz boilera korpusa.

Apturēšana ir divu āki (min. F 10 mm) droši nostiprinātiem pie sienas (nav iekļauta komplektā karājas). No kuriem plāksnes Agregāti vertikālās montāžas dizains ir universāls un ľauj attālums starp ākiem ir 220-310 mm (1a. att.).

horizontālā uzstādīsana GCH, GCR (1b att., 1c att.) – Montējot horizontāli attālums starp ākiem ir dažāds atkarībā no dažādiem tilpumiem un ir norādīti 1b. att. tabulā 2, c. att. tabulā 3.

Lai nebojātu lietotājiem un trešajām personām, ja darbības traucējumu sistēmā, lai nodrošinātu karstuūdenī ierīces ir jāuzstāda telpās, kam grīdas izolāciju unūdeņus kanalizācijā. Nekādā gadījumā nelieciet ierīci ar priekšmetiem, kas navūdensizturīgs. Uzstādot ierīci telpās bez grīdas izolācija ir vajadzīga, lai nodrošinātu to vannu aizplūšana kanalizācijā.

Piezīme: drošības balla nav iekļauts komplektā un izvēlas lietotājs.

2. Pieslēgums boileru pie ūdensvads

Att.4: -

Ja: 1-ieplūdes caurules, 2 - spiediena samazināšanas vārsts, 3 mazinošu vārstuli (spiediens ūdensvada caurulē virs 0,6 MPa), 4 - vārstu, 5 - ar saiti uz piltuvi kanalizācijā, 6 - šlūteņu, 7 - iztukšošanas krāns no agregāta

Pievienojot agregātu ar galvenajām līnijām, ir jāuzskata indikatīvu krāsainiem marķieriem / gredzeni / caurules: zils - aukstās / ienākošo / ūdens, sarkano - karsts / izejošo / ūdens. Ir svarīgi, ka uzstādīšanu atpakalplūsmas vārstu, kas tika iegādāts tvertnes. To novieto pie ieejas auksto ūdeni saskaņā ar bultinų uz viņa ķermeņa, kas norāda virzienu uz ienākošā ūdens. Citu vārsti atstumtības un vārstam starp ierīci.

Iznēmums: ja vietējās regulas (normas) pieprasa izmantot citu drošības vārstu vai iekārtu (kas atbilst EN 1487 vai EN 1489), tad tas ir jānopērk papildus. Ierīcei, kas atbilst EN 1487 maksimālam pazinotam darba spiedienam ir jābūt 0,7 MPa. Citiem drošības vārstiem, uz kuriem ir kalibrēts spiediens, spiedienam ir jābūt par 0,1 MPa zemākam par markēto uz ierīces plāksnītes. Šajos gadījumos atgriezeniskais drošības vārstis, kas ir piegādāts ar ierīci, nav jāizmanto.

Vērā citus / vecās / turp drošības vārstiem var izraisīt kaitējumu jūsu instrumentu, un tie ir jāatcel.

Nav pieļaujama blokējoša armatūra starp atgriezenisko drošības vārstu (drošības aprīkojumu) un ieriči.

Neļauj vārstu roll vītnu garums virs 10 mm., citādi tas var izraisīt kaitējumu jūsu vārstu un ir bīstama jūsu ierīces.

Jo agregāti vertikālās konstrukcijas drošības vārsts ir saistīts ar ieplūdes caurules cast plastmasas panelī ierīci.

Atgriezeniskajam drošības vārstam un ūdens vadam līdz boilerim ir jābūt aizsargātiem no sasalšanas. Ja drenē ar notekcauruli, tad tās brīvajam vienmēr ir jābūt atvērtam uz atmosfēru (nedrīkst būt nogremdētam). Ārī aurulei ir jābūt nodrošinātai pret sasalšanu.

Uzpildes tvertni ar üdeni, atverot krānu aukstā üdens apgādes krāna üdens, lai to un pieskarieties karstā üdens sajaukšanās krāna. Pēc pildīšanas no maisītāja jābūt nepārtraukti plūst üdens straumi. Jūs varat aizvērt karstā üdens krānu.

Ja jums ir atbrīvotas tvertne ir nepieciešams, lai vispirms atvienojiet strāvas padevi uz to. Pietura ūdens padevei uz šo iekārtu. Atver krānu uz karstā ūdens sajaukšanās krāna. Atvērt ventili 7 (Zīm. 4), lai drenāžas ūdens no tvertnes. Ja uzstādīšana nav uzstādīts, apkures agregāta var notecināt tieši no ieejas caurules, vispirms jāatvieno no elektrotikls.

Lejupielāde atloks ir normāli beigsies pāris ūdens litru palicis tvertnē.

Kas liekās jāveic pasākumi, lai novērstu bojājumus, no ūdens plūst.

Gadījumā, ja spiediens ūdensvada tīklā ir lielāks par norādīto augstāk paragrāfā I, tad ir nepieciešams montēt redukcijas ventili, savādāk pretējā gadījumā boileris nebūs izmantots pareizi. Ražotājs neuzņemas atbildību par problēmām, kas rodas tiem nepareizu darbību ierīci.

3. Elektrotiklam pieslēgums.

Pirms pagrieziena uz elektroenergijas padeves, pārliecinieties, ka ierīce ir piepildīts arūdeni.

3.1. Modeliem aprikots ar strāvas vadu komplektā ar kontaktdakšu sakarā ir jāiesaistās kontaktu. Atvienojiet barošanas avots ir izslēgšanas strāvas vadu.

Kontaktam ir jābūt pareizi pieslēgtam pie atseviška elektrības loka, kuram ir drošinātājs. Tam jābūt iezemētam.

3.2. Üdenssildītāji nokomplektēti ar barojošo vadu bez kontaktdakšas

Ierīce ir japieslēdz stacionārai elektrības instalācijas pie atseviška strāvas tīkla, kam ir drošinātājs ar pazinotu nominālo strāvu 16A (20A jaudai >3700W). Pieslēgumam ir jābūt patsāvīgam – bez kontakdakšas savienojuma. Strāvas tīklam ir jābūt ar drošinātāju un ar iebūvētu aprīkojumu, kas nodrošina visu polu atvienošanu, ja ir strāvas III kategorijas pārslodze.

Barojošā vada dzīslu pieslēgšana ir jāveic sekojošā kārtībā:

dzīsla ar brūnas krāsās izolāciju – pie elektrības instalācijas (L) fāzes

dzīsla ar zilās krāsas izolāciju- pie elektrības instalācijas (N) neitrālās fāzes

dzīsla ar dzelteni- zało izolāciju – pie elektrības instalācijas (aizsargvada

3.3. Ūdenssildītāji bez barojošā vada

Ierīce ir jāpieslēdz stacionārai elektrības instalācijai pie atseviška strāvas tīkla, kas ir nodrošināts ar drošinātāju ar pazīnotu nominālo strāvu 16A (20A jaudai >3700W). Pieslēgumu veic ar vienas dzīslas vara (cieto) vadu - 3x2,5 mm² vads ar kopējo jaudu 3000W (vads 3x4.0 mm² jaudai >3700W).

In elektriskās kēdes, lai elektroapgādes, ir jābūt integrēta ierīce, kas nodrošina atdaltīties visu polu ziņā pārspregums III kategorijā. Lai instalētu pilnvaras vadu elektrisko sildītāju, ir nepieciešams, lai novērstu plastmasas vāciņu.

Pievienojoties spēka vadi jābūt atbilstot markēšanās klemmam kā parādīts apakš:

neitrālais - ar apzīmējumu N (B, vai B1, vai N1).

Ir svarīgi, ka aizsardzības diriģents savienojumu ar skrūvju savilcis apzīmēti ar zīmi

Pēc uzstādīšanas, plastmasas vācinu vēlreiz!

Piezīmē 3.attēls:

TS - termo poga; TR - termostats, S - slēdzi (modeli ar šo), R - sildītājs, IL - signāla lampa, F - atloku.

V. AIZSARDZIBA PRET KOROZIJU - MAGNIJA ANODU (AGREGATIEM AR UDENS TVERTNEM AR STIKLA KERAMIKAS VAI EMALJAS PÄRKLÄJUMU)

Magnija anodu vairogs vēl aizsargā iekšējo virsmu no tvertnes no korozijas. Tas ir objekts, tos periodiski nomaiņu.

Nemot vērā ilgtermiņa un drošu ekspluatāciju un Jūsu boileru ražotājs iesaka periodiski pārskatīt stāvokli magnija anodu ar kvalificētu tehniki un, ja nepieciešams nomainu, to var izdarīt veicot periodisko uzturēšanu ierīci. Lai veiktu nomainu, sazinieties ar pilnvarotu servisa centru!

VI. DARBS AR IERİCI.

Pirms pirmās kārtas vienības pārliecinieties Agregāts ir pareizi ievietota tīklā ir piepildīta arūdeni.

1. Boileri ar BOOST kontroli

1.1. Vadības elementi

1. att., kurā:

1 – Elektriskā slēdža poga (modeļiem ar slēdzi)

2 – Gaismas indikatori

3 – Termoregulatora rokturis (integrēts elektriskā slēdža pogā).

1.2. lerīces ieslēgšana

Boileru ieslēdz izmantojot iebūvēto ierīci instalācijā, kura ir aprakstīta V dalas 3. apakšpunktā vai savienojot kontaktdakšu ar elektrisko kontaktu (ja modelim ir vads ar kontaktdakšu).

Ar elektriskā slēdža pogu aktivē BOOST funkciju.

Ierīces elektriskais slēdzis ir reljefains un ir apzīmēts ar zīmi ⬤.

Lai ieslēgtu BOOST funkciju, nospiediet slēdzi līdz galam un atlaidiet. Poga paliek nospiesta un deg sarkanā krāsā, un tā ir indikācija, ka ierīce ir ieslēgta un strādās ar maksimālu jaudu.

Maksimālā sildīšanas jauda ir markēta uz ierīces tipveida plāksnes.

Poga spīd pastāvīgi kamēr ūdens ierīcē tiek uzildīts. Poga nodziest, kad tiek sasniegta iestatītā ūdens temperatūra un termoregulators izslēdz sildītāja el. barošanos.

Lai izslēgtu BOOST funkciju, nospiediet pogu līdz galam un atlaidiet. Pogai ir jāpacelās un Izslēdzās gaismas indikatori (ja ierīce ir sildīšanas režīmā), tas nozīmē, ka BOOST funkcija ir izslēgta. Ierīce paliek darba režīmā ar sildītāja minimālu jaudu.

Uzmanību! Poga BOOST spīd tikai ja ir aktivēta funkcija BOOST un ūdens sildīšanas režīms. Ja ir aktivēta funkcija BOOST un iestatītā ūdens temperatūra ir sasniegta, tad poga BOOST nedeg. Indikācija par aktivētu BOOST funkciju paliek nospiestā BOOST poga

Kontroles lampiñas (indikatori)

Deg sarkanā gaismā – ierīce ir ūdens sildīšanas režīmā. (Gadījumā, ja ierīce ir BOOST režīmā, tad poga BOOST deg sarkanā krāsā.)

Deg zilā gaismā – ūdens ierīcē ir uzsildīts un termoregulators ir izslēdzis ierīces barošanos. (Gadījumā, ja ierīce ir BOOST režimā, tad poga BOOST nedeg).

Indikatori nedeg, ja:

Nav padota ierīcei elektriskā barošanās, vai

lerīces temperatūras aizsardzība ir izslēgta – skat tālāk 2.p.

Ja ir aktīva funkcija BOOST, ierīce strādā ar maksimālu ūdens sildīšanas jaudu. Funkcija BOOST ir ieteicama tad, kad vēlaties lai īsākā laikā ierīce sasniegtu iestatīto ūdens temperatūru.

Jaudas pakāpes izvēle ūdens sildīšanai:

Pazinotā jauda(markēta uz ierīcesplāksnītes)	Izslēgta poga BOOST les	ēgta poga BOOST
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

1.3. Temperatūras iestatīšana

Šī funkcija dod iespēju brīvi izvēlēties vēlamo temperatūru. Lai iestatītu vēlamo temperatūru, pagrieziet panela rokturi, novietojot markieri vēlamajā pozīcijā (2. att.). Lai paaugstinātu temperatūru pagrieziet pulksteņrādītāja virzienā.

Vienreiz mēnesī uzstādiet griežamo pogu uz maksimālo temperatūru (ja ierīce pastāvīgi nestrādā šajā režīmā) - skat Pielikumu - I

Termostata maksimālā temperatūra. Ta Jūs nodrošināsiet labāku siltā ūdens higiēnu.

„Pretaizsalšanas“ režīms

Novietojiet rokturi pozīcijā „MIN“ kā tas parādīts 2.att. Šajā iestatījumā ierīce uztur temperatūru, kura neļauj ūdenim, kurš ir ierīcē, aizsalt.

SVARĪGI: Ierīces elektriskās sistēmas barošanai ir jābūt ieslēgtai. Drošbas vārstam un ūdensvadam, kas to savieno ar boileri, obligāti ūt.

e pozīcija (Elektroenrģijas taupīšana) – Šajā režīmā ūdens temperatūra sasniedz apmēram 60°C. Tādā veidā samazinās siltuma zudums.

2. Temperatūras aizsardzība (attiecas uz visiem modeliem).

lekārta ir aprīkota ar īpašu ierīci (thermoswitch) par aizsardzību pret pārkāršanu ūdens sildītājs, kas izslēdz no tīkla, ja temperatūra sasniedz pārāk augsta vērtība.

Pēc šī aprīkojuma darbības uzsākšanas, tas neatjaunojās un ierīce nestrādās. Griezieties servisā, lai likvidētu problēmu.

VII. PERIODISKAS UZTURESANAS

Normālas ekspluatācijas laikā Agregātu, reibumā augsta virsmas temperatūra sildītāja atlika kalkakmens. Sī pasliktina siltuma nodošanu starp siltumu un ūdēni. Virsmas temperatūra sildītāja un tās apkārtnē palielinās. Skiet tipisks trokšnu / verdoša ūdens. Termostats sāk leslēgt un izslēgt biežāk. Tā īr „viltus“ aktivizēšanas temperatūras aizsardzību. Tādēļ šis vienības ražotājam ieteicams profilaksei ik pēc diviem gadiem ar savu agregātu, ko pilnvarotajā servisa centrā vai bāzes nometnē, pakalpojums ir jāmaksā klientam. Sī uzturēšana ir jāiekļauj tīrīšanas un anoda aizsargs pārbaudes (ūdens sildītājiem ar keramisko pārklājumu), kas, ja nepieciešams, nomainiet ar jaunu. Lai notīrītu ierīci, izmantojiet mitru drāniņu. Neizmantojiet tīrošos līdzekļus, kas satur abrazīvas vai šķīdinošas vielas. Neaplejiet ierīci ar ūdeni.

Ražotājs nav atbildīgs par jebkādām sekām, kas izriet no saskaṇā ar šo instrukciju.

Vadlīnijas par vides aizsardzību.

Vecās ierīces ir vērtīgus materiālus un tādēl to nedrīkst izmest kopā ar sadzīves atkritumiem! Mēs lūdzam jūs sadarboties ar savu aktīvu līdzdalību vides aizsardzībā un nosūtīt vienību organizēto iepirkumu punktiem (ja tāds ir).
