Anticalc 80 - Veekeetja Tesy - Tasuta kasutusjuhend

Toote tüüp	Elektri akumulatsiooniveesoojendi
Kaubamärk	Tesy
Mudel	Anticalc 80
Nimimaht	80 liitrit
Nimipinge	230 V ~ 50 Hz
Nimivõimsus	1600 W / 2400 W (vastavalt versioonile)
Nimisurve	0,6 MPa
Paagi tüüp	Emailitud teras magneesiumanoodiga
Ligikaudsed mõõtmed (K x L x S)	850 x 450 x 450 mm
Ligikaudne kaal	22 kg (tühi)
Toiteallikas	Ühefaasiline, 230 V, 50 Hz, eraldi vooluahel kaitsmega 16 A (20 A kui >3700 W)
Peamised funktsioonid	Termostaatregulatsioon, BOOST-funktsioon (kiire kuumutamine), külmumisvastane režiim, energiasäästurežiim
Hüdrauliline ühendus	Külma vee sisselase (sinine) ja kuuma vee väljalase (punane), ühendused G 1/2"
Ohutusklapp	Kaasasolev ohutusklapp, paigaldada külma vee sisselaskeavale
Külmumiskaitse	Jah, MIN-reguleerimine hoiab vee külmumise eest (vajalik toiteallikas)
Tavaline hooldus	Klapi puhastamine, magneesiumanoodi kontroll (soovitatav asendada igal aastal)
Välise puhastamine	Niiske lapiga, ilma abrasiivsete toodeteta
Termiline ohutus	Sisseehitatud termopiiragu (ülekuumenemise korral väljalülitus)
Varuosad saadaval	Magneesiumanood, ohutusklapp, termoregulaator, kütteäärik
Parandatavus	Volitatud kvalifitseeritud tehniku sekkumine; ülevaatus soovitatav iga 2 aasta järel
Kasutamine	Siseruumid, köetavad ruumid, toatemperatuur > 4 °C

Korduma kippuvad küsimused - Anticalc 80 Tesy

Kuidas paigaldada veesoojendi Anticalc 80?

Paigaldus peab toimuma kvalifitseeritud tehniku poolt. Kinnitage seade seinale kaasasolevate kinnitusjalgade abil (läbimõõt 10 mm). Ühendage külma vee sisselase (sinine) ja kuuma vee väljalase (punane). Paigaldage tingimata kaasasolev ohutusklapp külma vee sisselaskeavale. Ühendage toiteallikas eraldi vooluahelasse kaitsmega 16 A (20 A kui võimsus >3700 W).

Kuidas täita veesoojendit esimest korda?

Avage külma vee kraan ja segisti kuumaveekraan. Oodake, kuni kuumast kraanist voolab ühtlaselt vett, see näitab, et paak on täis. Kontrollige, et lekkeid poleks. Sulgege kuumaveekraan. Seejärel võite seadme vooluvõrku ühendada.

Mida tähendab BOOST-funktsioon ja kuidas seda kasutada?

BOOST-funktsioon võimaldab vett kuumutada maksimaalse võimsusega kiireks soojendamiseks. Vajutage BOOST-nuppu, kuni see sisse vajub ja süttib punaselt. See jääb põlema kuumutamise ajaks. Kui temperatuur on saavutatud, kustub nupp (funktsioon jääb aktiivseks seni, kuni see on sisse vajutatud). Uuesti vajutades lülitate selle välja.

Miks voolab vett läbi ohutusklapi?

Väike veevool läbi klapi äravoolu kuumutamise ajal on normaalne: see on termilise paisumise vesi. Veenduge, et klapp pole ummistunud. Kui vool on liigne, võib võrgu rõhk olla liiga kõrge (>0,7 MPa); paigaldage rõhualandusventiil.

Kuidas hooldada magneesiumanoodi?

Magneesiumanood kaitseb paaki korrosiooni eest. Soovitatav on lasta seda kontrollida volitatud tehnikul kord aastas ja vajadusel välja vahetada. See toiming ei kuulu garantii alla.

Mida teha, kui seade teeb müra (vilin, mullitamine)?

Kerge müra kuumutamise ajal on normaalne. Kui müra muutub tugevaks, on see tingitud katlakivi kogunemisest küttekehale. Laske seadet professionaalsel katlakivi eemaldada. See teenus ei kuulu garantii alla.

Kuidas tühjendada veesoojendit?

Esmalt lülitage toide välja. Sulgege külma vee sisselaske kraan. Avage segisti kuumaveekraan, et õhk pääseks sisse. Avage tühjendusklapp (kui on) või ühendage lahti külma vee sisselasketoru tühjendamiseks. Võtke üleujutuse vältimiseks ettevaatusabinõusid.

Milline temperatuur on soovitatav energia säästmiseks?

Seadke termostaat säästurežiimile (umbes 60 °C). See vähendab soojuskadusid ja piirab katlakivi kogunemist. Kord kuus tõstke temperatuur maksimumini 24 tunniks hügieeni tagamiseks (legionella bakterid).

Mida teha, kui seade enam ei kuumuta?

Kontrollige esmalt toiteallikat (kaitse, kaitselüliti). Veenduge, et termopiiragu pole rakendunud (kui on, võtke ühendust volitatud teenindusega). Kontrollige ka, et termostaat pole minimaalsel või külmumisvastasel asendil. Kui miski ei toimi, kutsuge tehnik.

Kas saan veesoojendit talvel kasutada kütmata ruumis?

Seade pole ette nähtud töötama temperatuuril alla 4 °C. Kui külmumisoht on olemas, aktiveerige külmumisvastane režiim (asend MIN) ja veenduge, et toide oleks sisse lülitatud. Torustik peab samuti olema külmumise eest kaitstud.

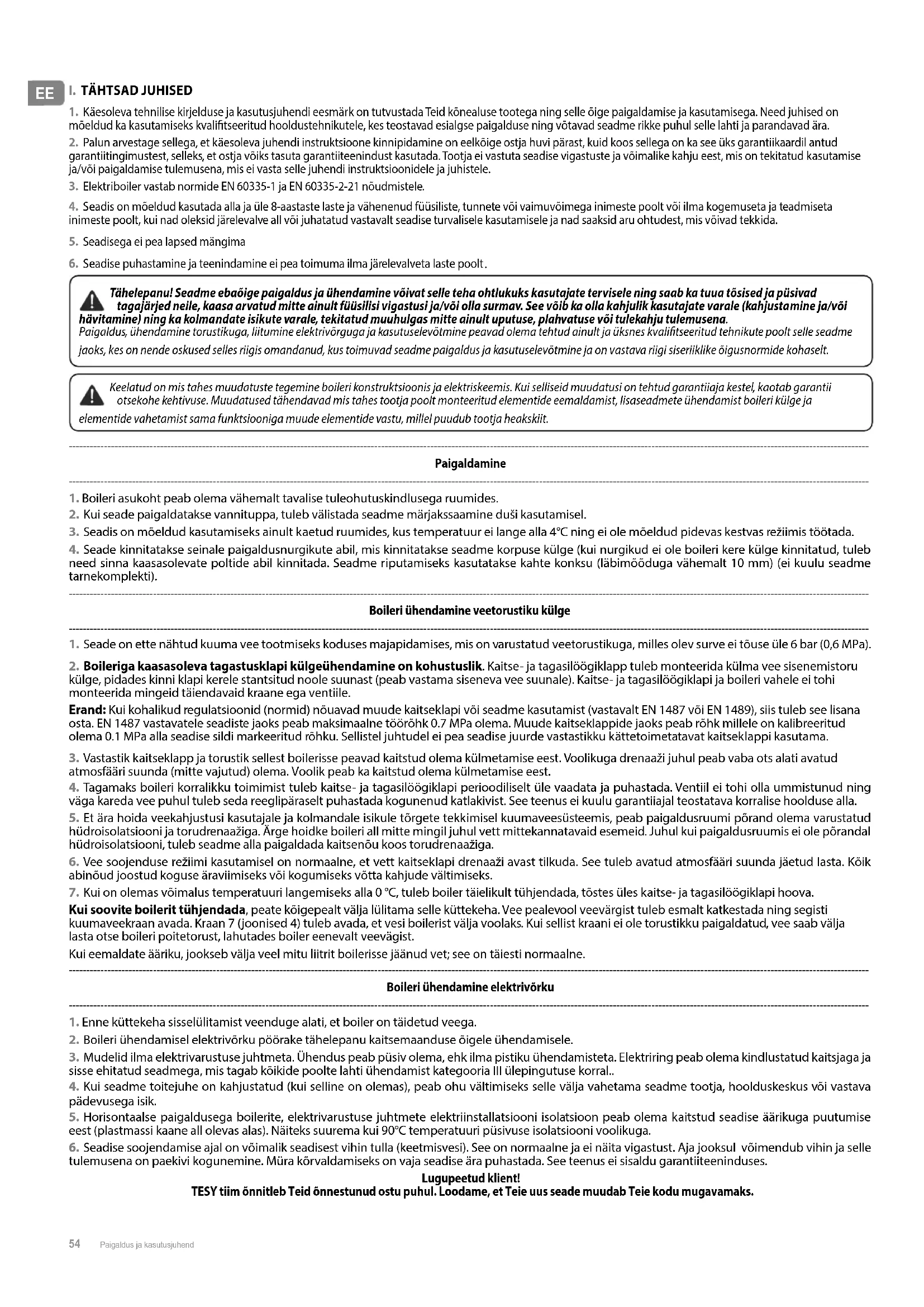

KASUTUSJUHEND Anticalc 80 Tesy

1. Käesoleva tehnilise kirjelduse ja kasutusjuhendi eesmärk on tutvustada Teid könealuse tootega ning selle õige paigaldamise ja kasutamisega. Need juhised on möeldud ka kasutamiseks kvalifitseeritud hooldustehnikutele, kes teostavad esialgse paigalduse ning võtavad seadme rikke puhul selle lahti ja parandavad ära.
2. Palun arvestage sellega, et käesoleva juhendi instruktsioone kinnipidamine on eelkõige ostja huvi pärast, kuid koos sellega on ka see üks garantiikaardil antud garantiitingimustest, selleks, et ostja võiks tasuta garantiiteenindust kasutada. Tootja ei vastuta seadise vigastuste ja võimalike kahju eest, mis on tekitatud kasutamise ja/või paigaldamise tulemusena, mis ei vasta selle juhendi instruktsioonidele ja juhistele.
3. Elektriboiler vastab normide EN 60335-1 ja EN 60335-2-21 nõudmistele.
4. Seadis on mõeldud kasutada alla ja üle 8-aastaste laste ja vähenenud füüsiliste, tunnete või vaimuvõimega inimeste poolt või ilma kogemuseta ja teadmiseta inimeste poolt, kui nad oleksid järelevalve all või juhatatud vastavalt seadise turvalisele kasutamisele ja nad saaksid aru ohtudest, mis võivad tekkida.
5. Seadisega ei pea lapsed mängima
6. Seadise puhastamine ja teenindamine ei pea toimuma ilma järelevalveta laste poolt.

Tähelepanu! Seadme ebaõige paigaldus ja ühendamine võivat selle teha ohtlukuks kasutajate tervisele ning saab ka tuua tõsised ja püsivad tagajärjed neile, kaasa arvatud mitte ainult füüsilisi vigastusi ja/või olla surmav. See võib ka olla kahjulik kasutajate varale (kahjustamine ja/või amine) ning ka kolmandate isikute varale, tekitatud muuhulgas mitte ainult uputuse, plahvatuse või tulekahju tulemusena.

Paigaldus, ühendamine torustikuga, liitumine elektrivõrguga ja kasutuselevõtmine peavad olema tehtud ainult ja üksnes kvalifitseeritud tehnikute poolt selle seadme jaoks, kes on nende oskused selles riigis omandanud, kus toimuvad seadme paigaldus ja kasutuselevõtmine ja on vastava riigi siseriiklike õigusnormide kohaselt.

Keelatud on mis tahes muudatuste tegemine boileri konstruktsioonis ja elektriskeemis. Kui selliseid muudatusi on tehtud garantiiaja kestel, kaotab garantii otsekohe kehtivuse. Muudatused tähendavad mis tahes tootja poolt monteeritud elementide eemaldamist, lisaseadmete ühendamist boileri külge ja ntide vahetamist sama funktsiooniga muude elementide vastu, millel puudub tootja heakskiit.

Paigaldamine

1. Boileri asukoht peab olema vähemalt tavalise tuleohutuskindlusega ruumides.
2. Kui seade paigaldatakse vannituppa, tuleb välistada seadme märjakssaamine duši kasutamisel.
3. Seadis on möeldud kasutamiseks ainult kaetud ruumides, kus temperatuur ei lange alla 4°C ning ei ole möeldud pidevas kestvas režiimis töötada.
4. Seade kinnitatakse seinale paigaldusnurgikute abil, mis kinnitatakse seadme korpuse külge (kui nurgikud ei ole boileri kere külge kinnitatud, tuleb need sinna kaasasolevate poltide abil kinnitada. Seadme riputamiseks kasutatakse kahte konksu (läbimööduga vähemalt 10 mm) (ei kuulu seadme tarnekomplekti).

Boileri ühendamine veetorustiku külge

1. Seade on ette nähtud kuuma vee tootmiseks koduses majapidamises, mis on varustatud veetorustikuga, milles olev surve ei töuse üle 6 bar (0,6 MPa).
2. Boileriga kaasasoleva tagastusklapi külgeühendamine on kohustuslik. Kaitse- ja tagasilöögiklapp tuleb monteerida külma vee sisenemistoru külge, pidades kinni klapi kerele stantsitud noole suunast (peab vastama siseneva vee suunale). Kaitse- ja tagasilöögiklapi ja boileri vahele ei tohi monteerida mingeid täiendavaid kraane ega ventiile.
   Erand: Kui kohalikud regulatsioonid (normid) nõuavad muude kaitseklapi või seadme kasutamist (vastavalt EN 1487 või EN 1489), siis tuleb see lisana osta. EN 1487 vastavatele seadiste jaoks peab maksimaalne töörõhk 0.7 MPa olema. Muude kaitseklappide jaoks peab rõhk millele on kalibreeritud olema 0.1 MPa alla seadise sildi markeeritud rõhku. Sellistel juhtudel ei pea seadise juurde vastastikku kättetoimetatavat kaitseklappi kasutama.
3. Vastastik kaitseklapp ja torustik sellest boilerisse peavad kaitstud olema külmetamise eest. Voolikuga drenaaži juhul peab vaba ots alati avatud atmosfääri suunda (mitte vajutud) olema. Voolik peab ka kaitstud olema külmetamise eest.
4. Tagamaks boileri korralikku toimimist tuleb kaitse- ja tagasilöögiklapi perioodiliselt üle vaadata ja puhastada. Ventiil ei tohi olla ummistunud ning väga kareda vee puhul tuleb seda reeglipäraselt puhastada kogunenud katlakivist. See teenus ei kuulu garantiiajal teostatava korralise hoolduse alla.
5. Et ära hoida veekahjustusi kasutajale ja kolmandale isikule törgete tekkimisel kuumaveesüsteemis, peab paigaldusruumi pörand olema varustatud hüdroisolatsiooni ja torudrenaažiga. Ärge hoidke boileri all mitte mingil juhul vett mittekannatavaid esemeid. Juhul kui paigaldusruumis ei ole pörandal hüdroisolatsiooni, tuleb seadme alla paigaldada kaitsenõu koos torudrenaažiga.
6. Vee soojenduse režiimi kasutamisel on normaalne, et vett kaitseklapi drenaaži avast tilkuda. See tuleb avatud atmosfääri suunda jäetud lasta. Köik abinõud joostud koguse äraviimiseks või kogumiseks võtta kahjude vältimiseks.
7. Kui on olemas võimalus temperatuuri langemiseks alla 0 °C, tuleb boiler täielikult tühjendada, töstes üles kaitse- ja tagasilöögiklapi hoova.
   Kui soovite boilerit tühjendada, peate köigepealt välja lülitama selle küttekeha. Vee pealevool veevärgist tuleb esmalt katkestada ning segisti kuumaveekraan avada. Kraan 7 (joonised 4) tuleb avada, et vesi boilerist välja voolaks. Kui sellist kraani ei ole torustikku paigaldatud, vee saab välja lasta otse boileri poitetorust, lahutades boiler eenevalt veevägist.
   Kui eemaldate ääriku, jookseb välja veel mitu liitrit boilerisse jäänud vet; see on täiesti normaalne.

Boileri ühendamine elektrivörku

1. Enne küttekeha sisselülitamist veenduge alati, et boiler on täidetud veega.
2. Boileri ühendamisel elektrivörku pöörake tähelepanu kaitsemaanduse öigele ühendamisele.
3. Mudelid ilma elektrivarustuse juhtmeta. Ühendus peab püsiv olema, ehk ilma pistiku ühendamisteta. Elektriring peab olema kindlustatud kaitsjaga ja sisse ehitatud seadmega, mis tagab köikide poolte lahti ühendamist kategooria lll ülepingutuse korral..
4. Kui seadme toitejuhe on kahjustatud (kui selline on olemas), peab ohu vältimiseks selle välja vahetama seadme tootja, hoolduskeskus või vastava pädevusega isik.
5. Horisontaalse paigaldusega boilerite, elektrivarustuse juhtmete elektriinstallatsiooni isolatsioon peab olema kaitstud seadise äärikuga puutumise eest (plastmassi kaane all olevas alas). Näiteks suurema kui 90°C temperatuuri püsivuse isolatsiooni voolikuga.
6. Seadise soojendamise ajal on võimalik seadisest vihin tulla (keetmisvesi). See on normaalne ja ei näita vigastust. Aja jooksul võimendub vihin ja selle tulemusena on paekivi kogunemine. Müra kõrvaldamiseks on vaja seadise ära puhastada. See teenus ei sisaldu garantiiteeninduses.

Lugupeetud klient!

TESY tiim önnitleb Teid önnestunud ostu puhul. Loodame, et Teie uus seade muudab Teie kodu mugavamaks.

II. TEHNILISED ANDMED

1. Nimimaht, liitrit - vt seadme andmesilti.
2. Nimipinge, volti - vt seadme andmesilti.
3. Tarbitav nimivõimsus - vt seadme andmesilti.
4. Nimirōhk - vt seadme andmesilti.

See ei ole veetorustiku rõhk. See on saadetise peale märgitud rõhk ja on seotud turvalisuse standartide nõuetega.

1. Boileri tüüp - suletud tüüpi soojusakumulatsiooniga boiler, soojusisolatsiooniga.
2. Päeva elekrti tarbimine – vaata Lisa I
3. Märgitud laadimisprofiil – vaata Lisa I
4. Segatud vee kogus 40 kraadiga V40
5. Termostaadi maksimaalne temperatuur – vaata Lisa I
6. Vaikimisi sätitud temperatuuri seadmised – vaata Lisa I
7. Energia efektiivsus vee soojendamisel – vaata Lisa I

III. KIRJELDUS JA TÖÖPÖHIMÖTE

Seade koosneb korpusest ja põhjaäärikust (vertikaalseks paigaldamiseks mõeldud boilerite puhul) või külgäärikutest (horisontaalseks paigaldamiseks mõeldud boilerite puhul), plastikust kaitsepaneelist ja kaitseklapist.

1. Korpus koosneb terasmahutist (veepaagist) ja kestast (välisest koorikust), mille vahel on soojusisolatsioon - ökoloogiliselt puhas suure tihedusega polüuretaanvaht ning kahest torust keermega G1/2" - üks neist (tähistatud sinise röngaga) külma vee sissevooluks ja teine (tähistatud punase röngaga) kuuma vee väljavooluks.

Sisepaak võib olla kahte liiki, sõltuvalt boileri tüübist.

Valmistatud süsinikterasest ja kaitstud korrosiooni eest klaaskeraamilise kattekihiga

Valmistatud roostevabast terasest

1. äärik on varustatud elektri-küttekeha ja termostaadiga. Klaaskeraamilise kattekihiga boileri küttekehad on varustatud magneesiumist kaitseanoodiga.
   Boilerit kasutatakse paagis oleva vee kuumutamiseks ja seda juhib termostaat, mis automaatselt hoiab seadistatud temperatuuri. Termostaadil on sisseehitatud ohutusseadis, mis lülitab boileri kütte välja, kui temperatuur boileris saavutab piirväärtuse.
2. Kaitse- ja tagasilöögiklapp takistab seadet täieliku tühjenemise eest juhul kui külma vee varustus on katkenud. Samuti kaitseb ventiil seadet surve tõusu eest üle lubatud piiri vee kuumenemise käigus (NB! Surve kasvab koos temperatuuri tõusuga), vabastades üleligse surve läbi väljalaskeava.

Kaitse- ja tagasilöögiklapp ei saa kaitsta seadet juhul kui surve veevärgis tõuseb üle seadme jaoks lubatud piiri.

IV. PAIGALDAMINE JA SISSELÜLITAMINE

Tähelepanu! Seadme ebaõige paigaldus ja ühendamine võivat selle teha ohtlukuks kasutajate tervisele ning saab ka tuua tosised ja püsivad tagajärjed neile, kaasa arvatud mitte ainult füüsilisi vigastusi ja/või olla surmav. See võib ka olla kahjulik kasutajate varale (kahjustamine ja/või hävitamine) ning ka kolmandate isilkute varale, tekitatud muuhulgas mitte ainult uputuse, plahvatuse või tulekahju tulemusena.

Paigaldus, ühendamine torustikuga, liitumine elektrivõrguga ja kasutuselevõtmine peavad olema tehtud ainult ja üksnes kvalifitseeritud tehnikute poolt selle seadme jaoks, kes on nende oskused selles riigis omandanud, kus toimuvad seadme paigaldus ja kasutuselevõtmine ja on vastava riigi siseriiklike õigusnormide kohaselt.

Hoiatus: Seadme paigaldamine toimub ostja kulul.

1. Paigaldamine

Soovitame paigaldada seadme kuuma vee kasutuskoha lähedusse, et vähendada soojuskadusid torudes. Kui seade paigaldatakse vannituppa, tuleb välistada seadme märjakssaamine duši kasutamisel. Paigaldada saab kahel viisil:

vertikaalne paigaldus GCV (joonis 1a, tabelis 4) – Seinale paigaldusel – seade riputatakse korpusele paigaldatud ülemisele kandvale plangile üles. Paigaldusnurgikud boileri vertikaalseks paigaldamiseks on universaalse konstruktsiooniga ja lubavad kasutada konksude vahet 220 kuni 310 mm (joonis 1a).

horisontaalne paigaldus - GCH, GCR (joonis 1b, joonis 1c) – Horisontaalsel paigaldusel on vahed konksude vahel erinevad erinevate suuruste kohta ja nad on näidatud joonise 1b tabelis 2; joonise 1c tabelis 3.

Et ära hoida veekahjustusi kasutajale ja kolmandale isikule törgete tekkimisel kuumaveesüsteemis, peab paigaldusruumi põrand olema varustatud hüdroisolatsiooni ja torudrenaažiga. Ärge hoidke boileri all mitte mingil juhul vett mittekannatavaid esemeid. Juhul kui paigaldusruumis ei ole põrandal hüdroisolatsiooni, tuleb seadme alla paigaldada kaitsenõu koos torudrenaažiga.

Hoiatus: seadme tarnekomplektis ei ole kaitsenõud ning kasutaja peab selle ise hankima.

2. Boileri ühendamine veetorustiku külge.

Joonis 4

Tähised: 1. sisendtoru; 2. kaitseklapp; 3 röhualandusklapp (kui surve veevärgis on 0,6 MPa); 4 - stoppventiil; 5 - kanalisatsioonisüsteemiga ühendatud lehter; 6 – voolik; 7 - Tühjenduskraan

Boileri ühendamisel veetorustikuga pidage silmas torude värvilisi märgistusi: sinine: külma (siseneva) vee jaoks; punane: kuuma (väljuva) vee jaoks.

Boileriga kaasasoleva tagastusklapi külgeühendamine on kohustuslik. Kaitse- ja tagasilöögiklapp tuleb monteerida külma vee sisenemistoru külge, pidades kinni klapi kerele stantsitud noole suunast (peab vastama siseneva vee suunale). Kaitse- ja tagasilöögiklapi ja boileri vahele ei tohi monteerida mingeid täiendavaid kraane ega ventiile.

Erand: Kui kohalikud regulatsioonid (normid) nõuavad muude kaitseklapi või seadme kasutamist (vastavalt EN 1487 või EN 1489), siis tuleb see lisana osta. EN 1487 vastavatele seadiste jaoks peab maksimaalne töörõhk 0.7 MPa olema. Muude kaitseklappide jaoks peab rõhk millele on kalibreeritud olema 0.1 MPa alla seadise sildi markeeritud rõhku. Sellistel juhtudel ei pea seadise juurde vastastikku kättetoimetatavat kaitseklappi kasutama.

Muud tüüpi (nt vanade) kaitse- ja tagasilöögiklapi kasutamine või olemasolu võib seada ohtu Teie boileri ning need tuleb seetõttu ldada.

Muud pidurdavat töörista ei lasta vastastiku kaitseklapi (kaitseseadme) ja seadise vahel.

Kaitse- ja tagasilöögiklapi keeramine otsakute külge pikemalt kui 10 mm ei ole lubatud; vastasel juhul võivad need vigastada klappi ja ada Teie seadet.

Vertikaalselt monteeritavate boilerite kaitseklapi ühendamisel siseneva toruga peab seadme plastikust kaitsepaneel olema Idatud.

Vastastik kaitseklapp ja torustik sellest boilerisse peavad kaitstud olema külmetamise eest. Voolikuga drenaaži juhul peab vaba ots avatud atmosfääri suunda (mitte vajutud) olema. Voolik peab ka ud olema külmetamise eest.

Kui avate kraani, mis ühendab seadet külmaveetorustikuga ning segisti kuumaveekraani, täidab segisti boileri veega. Kui boiler on veega täitunud, peab segistist (kuumavee poole pealt) hakkama voolama ühtlane veejuga. Nüüd võite segisti sulgeda.

Kui soovite boilerit tühjendada, peate köigepealt välja lülitama selle küttekeha. Vee pealevool veevärgist tuleb esmalt katkestada ning segisti kuumaveekraan avada. Kraan 7 (joonised 4) tuleb avada, et vesi boilerist välja voolaks. Kui sellist kraani ei ole torustikku paigaldatud, vee saab välja lasta otse boileri poitetorust, lahutades boiler eenevalt veevägist.

Kui eemaldate ääriku, jookseb välja veel mitu liitrit boilerisse jäänud vet; see on täiesti normaalne.

Võtke tarvitusele meetmed kaitsmaks põrandat väljalasketorust nirisenud vee eest.

Juhul kui rõhk torustiku süsteemis ületab paragrahvis I nimetatud väärtust, siis on vaja vähendavat ventiili paigaldada, muidu boiler ei oleks õigesti kasutatud. Tootja ei vastuta probleemide eest, mis tekivad seoses seadme ebaõige kasutamisega.

3. Boileri ühendamine elektrivörku.

Enne toite sisselülitamist veenduge, et boiler on vett täis.

3.1. Mudelid, mille toitekaabel on varustatud pistikuga, lülituvad sisse pistiku torkamisel pistikupesasse. Nende väljalülitamine toimub pistiku väljatömbamisega pesast.

Juhul kui rõhk torustiku süsteemis ületab paragrahvis l nimetatud väärtust, siis on vaja vähendavat ventiili paigaldada, muidu boiler ks öigesti kasutatud.

EE

3.2. Varustatud elektrivarustuse juhtmega ilma pistikuga veekeetjad

Seadis peab ühendatud olema eraldi statsionaarse elektriinstallatsiooni elektriringiga, mis on kindlustatud kuulutatud nominaalse elektrivooluga 16A (20A võimsuse > 3700W korral) kaitsjaga. Ühendus peab püsiv olema, ehk ilma pistiku ühendamisteta. Elektriring peab olema kindlustatud kaitsjaga ja sisse ehitatud seadmega, mis tagab kõikide poolte lahti ühendamist kategooria III ülepingutuse korral.

Seadise elektrivarustuse juhtmete ühendamine tuleb toimuda:

Pruuni isolatsiooni juhe: elektriinstallatsiooni faasijuhtmega (L)

Sinine isolatsiooni juhe: elektriinstallatsiooni neutraalse juhtmega (N)

Kollase-rohelise juhe: elektriinstallatsiooni kaitsejuhtmega (L)

3.3. Veekeetja ilma elektrivarustuse juhtmeta

Seadis peab ühendatud olema eraldi statsionaarse elektriinstallatsiooni elektriringiga, mis on kindlustatud kuulutatud nominaalse elektrivooluga 16A (20A võimsuse > 3700W korral) kaitsjaga. Ühendamine toimub vaskjuhtmetega (kõvade juhtmetega): juhe 3x2,5 mm² kogu 3000W võimsuse jaoks (juhe 3x4.0 mm² > 3700W võimsuse jaoks).

Seadet toitvas elektrivõrgus peab olema seade, mis lubab köikide pooluste väljalülitamist kategooria III ülepinge puhul.

Toitejuhtme ühendamiseks boileri külge eemaldage plastkaas.

Tarnimisjuhtide ühendamine peab olema vastavalt klemmide markeerimisele:

faasijuht – A või A1 või L või L1 tähisisele;

neutraalne – N (B või B1 või N1) tähisele.

Kaitsemaandus peab kindlasti olema ühendatud kruvi alla, millel on tähis

Pärast ühendamist pange plastkate tagasi oma kohale.

Selgitused joonise 3 juurde:

TS - termolüliti; TR - termoregulaator; S - lüliti /kui see on olemas); R - küttekeha; IL - märgutuli; F - äärik.

V. KORROSIOONIVASTANE MAGNEESIUMANOOD (BOILERITE PUHUL, MILLE VEEPAAK ON KAETUD KLAASKERAAMILISE KIHIGA)

Magneesiumanood aitab kaitsta veepagi sisepinda korrosiooni eest. Anood on element, mis on ette nähtud kulumiseks ja mis kuulub periodilisele asendamisele.

Boileri pikaajalise ja avariideta kasutuse huvides soovitab tootja, et kvalifitseeritud hooldustehnik kontrolliks perioodiliselt magneesiumanoodi seisukorda ja vahetaks selle vajaduse korral välja ning et see toimuks koos boileri ennetava hooldusega.

Anoodi vahetuseks pöörduge lähima volitatud teeninduskeskuse poole.

VI. KASUTAMINE

Enne esmast aparaadi sisselülitamist kontrollige, kas boiler on öigesti elektrivörguga ühendatud ja kas on täis vett.

1. Boilerid BOOST juhtimisega

1.1. Juhtimiselemendid

Joonisel 2:

1 – Elektrilüliti nupp (mudelitel elektrilülitiga)

2 - Valgusnäitajad

3 – Termoregulaatori käepide (integreeritud elektrilüliti nupuga).

1.2. Aparaadi sisselülitamine.

Boileri sisselülitamine toimub installatsioonisse sisseehitatud seadme kaudu, mis on paragrahvi V punktis 3 kirjeldatud või pistiku pistikupesasse ühendamise kaudu. (kui mudel on juhtmega pistikuga).

Elektrilüliti nupu kaudu aktiveerub BOOST funktsioon.

Aparaadi elektrilūliti on reljeefne ja märgistatud märgiga ⚠. Lūlitage nupule läbipainde asendisse BÕOST funktsiooni sisselūlitamiseks ja siis lakse lahti. Nupp jääb vajutatud ja põleb punase värviga, mis näitab, et boiler on sisselūlitatud ja töötab edasi maksimaalse võimsusega.

Soojendamise maksimaalne võimsus on märgitud aparaadi tüübi sildil.

Nupp põleb pidevalt boileris oleva vee soojendamise ajal. Nupp kustub, kui seadistatud vee temperatuur on käes ja termoregulaator lülitab soojendi elektrivarustuse välja.

Lülitage nüpule läbipainde asendisse BOOST funktsiooni väljalülitamiseks ja siis lakse lahti. Nupp peab väljuma ja valgusnäitaja kustub (kui boiler on soojendamise režiimis) ehk BOOST funktsioon on väljalülitatud. Aparaat jääb soojendi minimaalse võimsusega töörežiimis.

BOOST

"OFF"

BOOST

"ON"

TÄHELEPANU! BOOST nupp põleb ainult aktiivse BOOST funktsiooni korral

ja vee soojendamise režiimis. Aktiivse BOOST funktsiooni ja jõudud seadistatud vee temperatuuri korral ja BOOST nupp ei põle. Aktiivse BOOST funktsiooni näitajaks jääb vajutatud BOOST nupp.

Märgutuled (näitajad)

Põlevad punase värviga: boiler on vee soojendamise režiimis; ((Juhul, kui boiler on BOOST režiimis, põleb BOOST nupp punase värviga).

Põlevad sinise valgusega: vesi boileris on soojendatud ja termoregulaator on soojendi energiavarustuse välja lülitanud. (Juhul, kui boiler on BOOST režiimis, kustub BOOST nupp).

Näitajad ei põle, kui:

aparaadile ei lähe elektrivarustust, või

temperatuuri kaitse on väljalülitatud – vaata p. 2 all

Aktiveeritud BOOST funktsiooni korral töötab aparaat vee soojendamise maksimaalse võimsusega. BOOST funktsioon on soovitav, kui te soovite, et boiler jõuaks seadistatud vee temperatuuri lühema aja jooksul.

Vee soojendamise võimsuse määra valik:

Esitatud võimsus(märgitud aparaadi sildil)	Väljalülitatud BOOST nupp	Sisselülitatud BOOST nupp
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

1.3. Temperatuuri seadistamine

See funktsioon võimaldab soovitud temperatuuri seadistamist. Oma valiku tegemiseks põörake paneeli käepidemarkeri soovitud asendisse pannemise kaudu (joonis 2). Temperatuuri kõrgendamiseks põörake vaadates päripäeva.

Ükskord kuus pange käepide maksimaalse temperatuuri asendisse

ühe ööpäeva jooksul (välja arvatud, kui seadis kogu aeg selles režiimis töötab) - vaata Lisa - I Termostaadi maksimaalne temperatuur.

Niimoodi tagatakse soojendava vee kõrgema hügieeni.

Pange käepide „MIN“ asendisse joonise 2 järgi. Selle seadistuse korral hoiab boiler temperatuuri, mis ei lase külmetada sees olevat vett.

TÄHELEPANU: Aparaadi elektrivarustus peab olema sisselülitatud.

Kaitseklapp sellest väljuv boilerile torustik tuleb olla kindlustatud amise vastu.

- Asend (Elektrisääst) – Sel režiimil jõuab veetemperatuur kuni umbes 60°C. Sel viisil väheneb kütte kaotus.

2. Ületemperatuurikaitse (kehtib köigi mudelite puhul)

Seade on varustatud spetsiaalse seadisega (kaitse-termolūliti) mis kaitseb boilerit vee ülekuumenemise eest, lūlitades seadme elektrivõrgust välja, kui vee temperatuur ületab teatud taseme.

Pärast selle seadme sisselülitamist ei taasta see ennast ja seadis

ei toöta. Siis palun poörduge autoriseeritud teeninduskeskuse

poole, et probleemi lahendada.

VII. KORRALINE HOOLDUS

Boileri tavalise kasutamise korral sadestub küttekeha pinnale kaltsiumiühendite kiht (nn katlakivi). See halvendab soojuse edastamist küttekehalt veele. Küttekeha temperatuur võib tõusta väga kõrgeks. Selle tunnuseks on termoregulaatori sagedasem sisse- /väljalülitumine. Termokaitse võib anda valerakendusi. Selliste nähtuste ärahoidmiseks soovitab tootja iga kahe aasta järel teostada boileri ennetava hoolduse pädeva hooldustehniku poolt. See ennetav hooldus peab sisaldama puhastust, anoodikaitse seisukorra kontrolli (Klaaskeraamilise kattega boilerite puhul) ja vajaduse korral anoodi väljavahetamist.

Seadise puhastamiseks kasutada märga rätikut. Mitte kasutada abrasiivi või lahusti sisaldavaid puhastusvahendeid. Seadise peale mitte vett kallata.

Keskkonna kaitse juhend

Vanad elektri aparaadid koosnevad hinnalistest materjalidest ja seoses sellega ei tohi neid valja visata koos igapaevase sodiga! Palume Teie aktiivset kaastegevust looduslike ressursside ja keskkonna kaitsel ja andke aparaat organiseeritud ostupunktidesse.

I. SVARİGI
