Tip produs	Încălzitor electric cu acumulare
Marcă	Tesy
Model	Anticalc 80
Volum nominal	80 litri
Tensiune nominală	230 V ~ 50 Hz
Putere nominală	1600 W / 2400 W (în funcție de versiune)
Presiune nominală	0,6 MPa
Tip rezervor	Oțel emailat cu anod de magneziu
Dimensiuni aproximative (Î x L x A)	850 x 450 x 450 mm
Greutate aproximativă	22 kg (gol)
Alimentare electrică	Monofazat, 230 V, 50 Hz, circuit separat cu siguranță 16 A (20 A pentru >3700 W)
Funcții principale	Reglare termostatică, funcție BOOST (încălzire rapidă), mod antigel, mod economisire energie
Conexiune hidraulică	Intrare apă rece (albastru) și ieșire apă caldă (roșu), racorduri G 1/2"
Supapă de siguranță	Supapă de siguranță furnizată, de montat pe intrarea apei reci
Protecție antigel	Da, reglaj MIN menține apa fără îngheț (alimentare electrică necesară)
Întreținere curentă	Curățarea supapei, verificarea anodului de magneziu (înlocuire anuală recomandată)
Curățare exterioară	Cu o cârpă umedă, fără produse abrazive
Siguranță termică	Limitator termic integrat (oprire în caz de supraîncălzire)
Piese de schimb disponibile	Anod de magneziu, supapă de siguranță, termoregulator, flanșă de încălzire
Reparabilitate	Intervenție de către un tehnician calificat autorizat; inspecție recomandată la fiecare 2 ani
Utilizare	Interior, încăperi încălzite, temperatură ambiantă > 4 °C

Întrebări frecvente - Anticalc 80 Tesy

Cum se instalează încălzitorul de apă Anticalc 80 ?

Instalarea trebuie efectuată de către un tehnician calificat. Fixați aparatul pe perete utilizând suporturile furnizate (diametru 10 mm). Racordați intrarea de apă rece (albastru) și ieșirea de apă caldă (roșu). Montați obligatoriu supapa de siguranță furnizată pe intrarea de apă rece. Conectați alimentarea electrică la un circuit separat cu siguranță de 16 A (20 A dacă puterea >3700 W).

Cum se umple încălzitorul de apă pentru prima dată ?

Deschideți robinetul de apă rece și un robinet de apă caldă de la mixer. Așteptați până când apa curge constant din robinetul cald, ceea ce indică faptul că rezervorul este plin. Verificați dacă nu există scurgeri. Închideți robinetul cald. Apoi puteți porni aparatul.

Ce înseamnă funcția BOOST și cum se utilizează ?

Funcția BOOST permite încălzirea apei la putere maximă pentru o încălzire rapidă. Apăsați butonul BOOST până când se fixează și se aprinde în roșu. Rămâne aprins în timpul încălzirii. Odată atinsă temperatura, butonul se stinge (funcția rămâne activă cât timp este apăsat). Apăsați din nou pentru a dezactiva.

De ce curge apă prin supapa de siguranță ?

O ușoară scurgere de apă prin drenajul supapei în timpul încălzirii este normală: este apa de dilatare termică. Asigurați-vă că supapa nu este blocată. Dacă scurgerea este excesivă, presiunea rețelei poate fi prea mare (>0,7 MPa); instalați un reductor de presiune.

Cum se întreține anodul de magneziu ?

Anodul de magneziu protejează rezervorul de coroziune. Se recomandă să fie verificat de un tehnician autorizat o dată pe an și înlocuit dacă este necesar. Această operațiune nu este acoperită de garanție.

Ce trebuie făcut dacă aparatul face zgomot (fluierături, fierbere) ?

Un ușor zgomot în timpul încălzirii este normal. Dacă zgomotul devine puternic, acest lucru se datorează acumulării de calcar pe rezistență. Faceți detartrarea aparatului de către un profesionist. Acest serviciu nu este acoperit de garanție.

Cum se golește încălzitorul de apă ?

Mai întâi opriți alimentarea electrică. Închideți robinetul de intrare a apei reci. Deschideți robinetul de apă caldă de la mixer pentru a introduce aer. Deschideți robinetul de golire (dacă există) sau deconectați furtunul de intrare a apei reci pentru a goli. Luați măsuri de precauție împotriva inundațiilor.

Care este temperatura recomandată pentru economisirea energiei ?

Setați termostatul pe poziția economie (aproximativ 60 °C). Aceasta reduce pierderile termice și limitează acumularea de calcar. O dată pe lună, creșteți la temperatura maximă timp de 24 de ore pentru igienă (legionella).

Ce trebuie făcut dacă aparatul nu mai încălzește ?

Verificați mai întâi alimentarea electrică (siguranță, întrerupător). Asigurați-vă că limitatorul termic nu s-a declanșat (dacă da, contactați un service autorizat). Verificați, de asemenea, că termostatul nu este pe poziția minimă sau antigel. Dacă nimic nu funcționează, chemați un tehnician.

Pot folosi încălzitorul de apă iarna într-o încăpere neîncălzită ?

Aparatul nu este conceput pentru a funcționa la temperaturi sub 4 °C. Dacă există riscul de îngheț, activați modul antigel (poziția MIN) și asigurați-vă că alimentarea electrică este menținută. Conductele trebuie, de asemenea, protejate împotriva înghețului.

MANUAL DE UTILIZARE Anticalc 80 Tesy

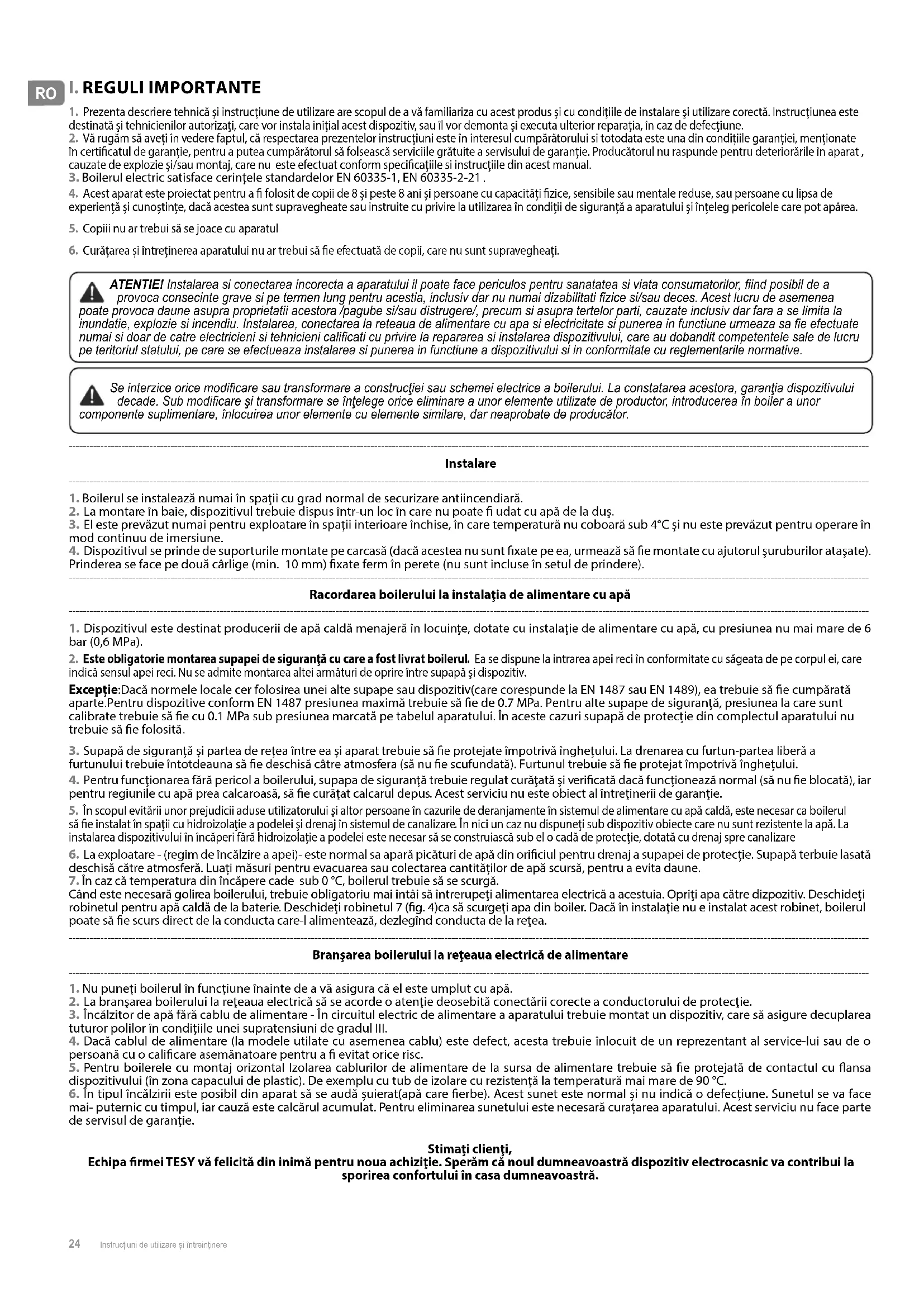

RO BOILER ELECTRIC 24-26 Instrucțiuni de utilizare și intreintinere

1. Prezenta descriere tehnică și instrucțiune de utilizare are scopul de a vă familiariza cu acest produs și cu condițiile de instalare și utilizare corectă. Instrucțiunea este destinată și tehnicienilor autorizați, care vor instala inițial acest dispozitiv, sau îl vor demonta și executa ulterior reparația, în caz de defectiune.
2. Vă rugăm să aveți în vedere faptul, că respectarea prezentelor instrucțiuni este în interesul cumpărătorului si totodata este una din condițiile garanției, menționate în certificatul de garanție, pentru a putea cumpărătorul să folsească serviciile grătuite a servisului de garanție. Producătorul nu raspunde pentru deteriorările în aparat, cauzate de explozie și/sau montaj, care nu este efectuat conform specificatiile si instructiile din acest manual.
3. Boilerul electric satisface cerințele standardelor EN 60335-1, EN 60335-2-21.
4. Acest aparat este proiectat pentru a fi folosit de copii de 8 și peste 8 ani și persoane cu capacități fizice, sensibile sau mentale reduse, sau persoane cu lipsa de experiență și cunoștințe, dacă acestea sunt supravegheate sau instruite cu privire la utilizarea în condiții de siguranță a aparatului și înțeleg pericolele care pot apărea.
5. Copiii nu ar trebui să se joace cu aparatul
6. Curățarea și întreținerea aparatului nu ar trebui să fie efectuată de copii, care nu sunt supravegheați.

ATENTIE! Instalarea si conectarea incorecta a aparatului il poate face periculos pentru sanatatea si viata consumatorilor, fiind posibil de a provoca consecinte grave si pe termen lung pentru acestia, inclusiv dar nu numai dizabilitati fizice si/sau deces. Acest lucru de asemenea poate provoca daune asupra proprietatii acestora /pagube si/sau distrugere/, precum si asupra tertelor parti, cauzate inclusiv dar fara a se limita la inundatie, explozie si incendiu. Instalarea, conectarea la reteaua de alimentare cu apa si electricitate si punerea in functiune urmeaza sa fie efectuate numai si doar de catre electricieni si tehnicieni calificati cu privire la repararea si instalarea dispozitivului, care au dobandit competentele sale de lucru pe teritoriul statului, pe care se efectueaza instalarea si punerea in functiune a dispozitivului si in conformitate cu reglementarile normative.

Se interzice orice modificare sau transformare a constructiei sau schemei electrice a boilerului. La constatarea acestora, garanția dispozitivului decade. Sub modificare și transformare se înțelege orice eliminare a unor elemente utilizate de productor, introducerea în boiler a unor componente suplimentare, înlocuirea unor elemente cu elemente similare, dar neaprobate de producător.

Instalare

1. Boilerul se instalează numai în spații cu grad normal de securizare antiincendiara.
2. La montare în baie, dispozitivul trebuie dispus într-un loc în care nu poate fi udat cu apă de la duș.
3. El este prevăzut numai pentru exploatare în spații interioare închise, în care temperatură nu coboară sub 4°C și nu este prevăzut pentru operare în mod continuu de imersiune.
4. Dispozitivul se prinde de suporturile montate pe carcasă (dacă acestea nu sunt fixate pe ea, urmează să fie montate cu ajutorul șuruburilor atașate). Prinderea se face pe două cârlige (min. 10 mm) fixate ferm în perete (nu sunt incluse în setul de prindere).

Racordarea boilerului la instalația de alimentare cu apă

1. Dispozitivul este destinat producerii de apă caldă menajeră în locuințe, dotate cu instalație de alimentare cu apă, cu presiunea nu mai mare de 6 bar (0,6 MPa).
2. Este obligatorie montarea supapei de siguranță cu care a fost livrat boilerul. Ea se dispune la intrarea apei reci în conformitate cu săgeata de pe corpul ei, care indică sensul apei reci. Nu se admite montarea altei armături de oprire între supapă și dispozitiv.

Excepție: Dacă normele locale cer folosirea unei alte supape sau dispozitiv (care corespunde la EN 1487 sau EN 1489), ea trebuie să fie cumpărată aparte. Pentru dispozitive conform EN 1487 presiunea maximă trebuie să fie de 0.7 MPa. Pentru alte supape de siguranță, presiunea la care sunt calibrate trebuie să fie cu 0.1 MPa sub presiunea marcată pe tabelul aparatului. În aceste cazuri supapă de protecție din complectul aparatului nu trebuie să fie folosită.

1. Supapă de siguranță și partea de rețea între ea și aparat trebuie să fie protejate împotrivă înghetului. La drenarea cu furtun-partea liberă a furtunului trebuie întotdeauna să fie deschisă câtre atmosfera (să nu fie scufundată). Furtunul trebuie să fie protejat împotrivă înghetului.
2. Pentru funcționarea fără pericol a boilerului, supapa de siguranță trebuie regulat curățată și verificată dacă funcționează normal (să nu fie blocată), iar pentru regiunile cu apă prea calcaroasă, să fie curățat calcarul depus. Acest serviciu nu este obiect al întreținerii de garanție.
3. În scopul evitării unor prejudicii aduse utilizatorului și altor persoane în cazurile de deranjamente în sistemul de alimentare cu apă caldă, este necesar ca boilerul să fie instalat în spații cu hidroizolație a podelei și drenaj în sistemul de canalizare. În nici un caz nu dispuneți sub dispozitiv obiecte care nu sunt rezistente la apă. La instalarea dispozitivului în încăperi fără hidroizolație a podelei este necesar să se construiască sub el o cadă de protecție, dotată cu drenaj spre canalizare
4. La exploatare - (regim de încălzire a apei)- este normal sa apară picături de apă din orificiul pentru drenaj a supapei de protecție. Supapă terbuie lasată deschisă către atmosferă. Luați măsuri pentru evacuarea sau colectarea cantităților de apă scursă, pentru a evita daune.
5. În caz că temperatura din încăpere cade sub 0 °C, boilerul trebuie să se scurgă.
   Când este necesară golirea boilerului, trebuie obligatoriu mai întâi să întrerupeți alimentarea electrică a acestuia. Opritți apa către dizpozitiv. Deschideți robinetul pentru apă caldă de la baterie. Deschideți robinetul 7 (fig. 4)ca să scurgeți apa din boiler. Dacă în instalație nu e instalat acest robinet, boilerul poate să fie scurs direct de la conducta care-l alimentează, dezlegînd conducta de la rețea.

Branşarea boilerului la rețeaua electrică de alimentare

1. Nu puneti boilerul în funcțiune înainte de a vă asigura că el este umplut cu apă.
2. La branşarea boilerului la rețeaua electrică să se acorde o atenție deosebită conectării corecte a conductorului de protectie.
3. Încălzitor de apă fără cablu de alimentare - în circuitul electric de alimentare a aparatului trebuie montat un dispozitiv, care să asigure decuplarea tuturor polilor în condițiile unei supratensiuni de gradul III.
4. Dacă cablul de alimentare (la modele utilate cu asemenea cablu) este defect, acesta trebuie înlocuit de un reprezentant al service-lui sau de o persoană cu o calificare asemănatoare pentru a fi evitat orice risc.
5. Pentru boilerele cu montaj orizontal Izolarea cablurilor de alimentare de la sursa de alimentare trebuie să fie protejată de contactul cu flansa dispozitivului (în zona capacului de plastic). De exemplu cu tub de izolare cu rezistență la temperatură mai mare de 90 °C.
6. În tipul încălzirii este posibil din aparat să se audă șuierat(apă care fierbe). Acest sunet este normal și nu indică o defecțiune. Sunetul se va face mai- puternic cu timpul, iar cauză este calcărul acumulat. Pentru eliminarea sunetului este necesară curațarea aparatului. Acest serviciu nu face parte de servisul de garanție.

Stimați clienti,

Echipa firmei TESY vă felicită din inimă pentru noua achiziție. Sperăm că noul dumneavoastră dispozitiv electrocasnic va contribui la sporirea confortului în casa dumneavoastră.

II. CARACTERISTICI TEHNICE

1. Capacitatea nominală V, litri vezi plăcuța de pe dispozitiv
2. Tensiunea nominală - vezi plăcuța de pe dispozitiv
3. Puterea nominală - vezi plăcuța de pe dispozitiv
4. Presiunea nominală - vezi plăcuța de pe dispozitiv

Această nu este tensiunea rețelei de apă.Ea este declarată pentru aparat și se referă la cerințele de siguranță.

1. Tipul boilerului - încălzitor de apă închis, cu acumulare, cu izolație termică
2. Consum zilnic de energie electrică - vezi Anexă I
3. Profil de sarcină declarat - vezi Anexa I
4. Cantitate de apă amestecată la 40°C V40 litri - vezi Anexa I
5. Temperatura maximă a termostatului - vezi Anexa I
6. Setări de temperatură presetate - vezi Anexa I
7. Eficienta energetică în timpul încălzirii apei - vezi Anexa I

III. DESCRIERE ŞI PRINCIPIUL DE FUNCTIONARE

Dispozitivul este compus din carcasă, flanse, dispusă în partea inferioară (pentru boilerele cu montaj vertical) sau lateral (pentru boilerele cu montaj orizontal), panou de protecție din plastic și supapă de siguranță. 1. Carcasa se compune dintr-un rezervor din oțel și mantă exterioară, cu izolație termică între ele, confectionată din produsul ecologic spumă de poliuretan de densitate mare și două tevi cu filet G ½" pentru admisia apei reci (cu inel albastru) și evacuarea apei calde (cu inel roșu). Rezervorul intern, în funcție de model, este de două feluri:

- Din oțel negru, protejat de coroziune cu o acoperire specială din sticlo-ceramică

• Din otel inoxidabil

1. Pe flanşă este montat un încălzitor electric. La boilerele cu acoperire din sticlo-ceramică este montat și un protector din magneziu. Încălzitorul electric servește la încălzirea apei din rezervor și este comandat de termostat, care menține automat o anumită temperatură. Aparatul are înglobat în el un dispozitiv de protectie la supraîncălzire (termointrerupător), care decuplează încălzitorul de la rețeaua de alimentare electrică, atunci când temperatura apei atinge valori prea mari.

2. Supapa de siguranță are rolul de a preveni golirea completă a boilerului în caz de oprire a admisiei de apă rece de la instalația de alimentare cu apă. Ea protejează și de creșterea presiunii din rezervor peste valoarea admisă în regimul de încălzire (cu creșterea temperaturii apa se dilată, presiunea va crește, de asemenea), prin evacuarea excesului prin gaura de drenaj.

Supapa de siguranță nu poate să protejeze boilerul de o presiune a apei din instalația de alimentare cu apă superioară celei stabilite dispozitiv.

IV. INSTALARE ŞI PUNERE İN FUNCTIUNE

ATENTIE! Instalarea si conectarea incorecta a aparatului il poate face periculos pentru sanatatea si viata consumatorilor, fiind posibil de a provoca consecinte grave si pe termen lung pentru acestia, inclusiv dar nu numai dizabilitati fizice si/sau deces. Acest lucru de asemenea poate provoca daune asupra proprietatii acestora /pagube si/ sau distrugere/, precum si asupra tertelor parti, cauzate inclusiv dar fara a se limita la inundatie, explozie si incendiu. Instalarea, conectarea la reteaua de alimentare cu apa si electricitate si punerea in functiune urmeaza sa fie efectuate numai si doar de catre electricieni si tehnicieni calificati cu privire la repararea si instalarea dispozitivului, care au dobandit competentele sale de lucru pe teritoriul statului, pe care se efectueaza instalarea si punerea in functiune a dispozitivului si in conformitate cu reglementarile normative.

Observatie: Instalarea boilerului se efectuaza pe cheltuiala cumparatorului.

1. Instalare

Se recomandă instalarea dispozitivului la o distanță apropiată de locul de utilizare a apei calde, în scopul reducerii pierderilor de căldură din țevi. La montare în baie, dispozitivul trebuie dispus într-un loc în care nu poate fi udat cu apă de la duș. Există două tipuri de montaj:

montaj vertical GCV (fig. 1a, tabelul 1) – La montarea pe perete – aparatul se atârnă pe placa portantă superioară, montata la carcasa acestuia. Prinderea se face pe două cărlige (min. 10 mm) fixate ferm în perete (nu sunt incluse în setul de prindere). Construcția suportului pentru boilerele cu montaj vertical este universală și permite o distanță dintre cărlige între 220 și 310 mm - fig. 1a.

montaj orizontal - GCH, GCR (fig. 1b, fig. 1c) – La montarea orizontală, distanțele între cărligele sunt diferite pentru diferite dimensiuni și sunt prezentate în tabelul 2 la fig. 1b, la tabelul 3 - fig. 1c.

În scopul evitării unor prejudicii aduse utilizatorului și altor persoane în cazurile de deranjamente în sistemul de alimentare cu apă caldă, necesar ca boilerul să fie instalat în spații cu hidroizolație a podelei și j în sistemul de canalizare. În nici un caz nu dispuneți sub dispozitiv te care nu sunt rezistente la apă. La instalarea dispozitivului în teri fără hidroizolație a podelei este necesar să se construiască sub elă de protecție, dotată cu drenaj spre canalizare.

Observație: cada de protecție nu intră în furnitura standard și se alege de utilizator.

2. Racordarea boilerului la instalația de alimentare cu apă

Fig. 4

Unde: 1 – teavă intrare; 2 – supapă de siguranță; 3 – ventil de reducere (la o presiune în tevi de peste 0,7 MPa); 4 – robinet de oprire; 5 – pâlnie conectată la canalizare; 6 – furtun; 7 – Robinet de scurgere a apei din boiler

Pentru racordarea boilerului la instalația de alimentare cu apă trebuie avute în vedere semnele (inelele) indicatoare colorate de pe țevi: albastru pentru apă rece (de intrare), roșu pentru apă caldă (de ieșire).

Este obligatorie montarea supapei de siguranță cu care a fost livrat boilerul. Ea se dispune la intrarea apei reci în conformitate cu săgeata de pe corpul ei, care indică sensul apei reci. Nu se admite montarea altei armături de oprire între supapă și dispozitiv.

Excepție:Dacă normele locale cer folosirea unei alte supape sau dispozitiv(care corespunde la EN 1487 sau EN 1489), ea trebuie să fie cumpărată aparte.Pentru dispozitive conform EN 1487 presiunea maximă trebuie să fie de 0.7 MPa. Pentru alte supape de siguranță, presiunea la care sunt calibrate trebuie să fie cu 0.1 MPa sub presiunea marcată pe tabelul aparatului. În aceste cazuri supapă de protectție din complectul aparatului nu trebuie să fie folosită.

Prezența altor (vechi) supape de siguranță pe duct poate duce la deteriorarea dispozitivului dumneavoastră și trebuie îndepărtare.

Nu se admit alte supape sau robinete de închidere între aparat și supapă de siguranță(dispozitivul de siguranță).

Nu se admite înșurubarea supapei în filete cu lungimea mai mare de 10 mm; în caz contrar se poate ajunge la deteriorarea supapei, ce pune dispozitivul dumneavoastră în pericol.

La boilerele cu montaj vertical, supapa de protectie trebuie racordată la teava de intrare numai după ce ați dat jos panoul din plastic al tului.

Supapă de siguranță și partea de rețea între ea și aparat trebuie să fie protejate împotrivă îngețului. La drenarea cu furtun-partea a furtunului trebuie întotdeauna să fie deschisă câtre atmosfera (să scufundată). Furtunul trebuie să fie protejat împotrivă îngețului.

Umplerea boilerului cu apă se face prin deschiderea robinetului de admisie a apei reci de la instalația de alimentare cu apă către boiler și a robinetului de apă caldă al bateriei. După umplerea boilerului, din baterie trebuie să înceapă să curgă un jet continuu de apă. Acum puteți să închideți robinetul de apă caldă al bateriei. Când este necesară golirea boilerului, trebuie obligatoriu mai întăi să întrerupeți alimentarea electrică a acestuia. Opriti apa către dizpozitiv. Deschideți robinetul pentru apă caldă de la baterie. Deschideți robinetul 7 (fig. 4)ca să scurgeți apa din boiler. Dacă în instalație nu e instalat acest robinet, boilerul poate să fie scurs direct de la conducta care-l alimentează, dezlegînd conducta de la rețea.

La detașarea flanșei este normal să se mai scurgă câteva litri de apă rămase în rezervor.

La golire, trebuie luate măsuri de prevenire a daunelor, care ar putea cauza apa scursă.

În cazul în care presiunea rețelei de apă depășește valoarea menționată în paragraful I, este necesară montarea unei valve de reducție, în caz contrariu boilerul termoelectric nu va fi exploatat corect. Producătorul nu își asumă răspunerea pentru problemele intervenite din cauza unei exploatari incorecte a dispozitivului.

3. Branşarea boilerului la rețeaua electrică de alimentare.

Înainte de a cupla alimentarea electrică, asigurați-vă că dispozitivul este plin cu apă.

3.1. La modelele utilate cu cablu de alimentare în set cu stecăr, conectarea se face când acesta se leagă de priză. Decuplarea de la rețeua electrică se face prin scoaterea stecherului din priză.

Priză trebuie să fie corect conectată la un circuit separat asigurat cu siguranță de scurt circuit. El trebuie să fie înpamântat.

3.2. Încălzitoare de apa completat cu un cablu de alimentare, fără stecher

Aparatul trebuie să fie conectat la un circuit separat de cablajul fix prevăzut cu o siguranță de 16A curent nominal anunțat (20A pentru putere> 3700W). Conectarea trebuie să fie permanentă - fără cuplare. Circuitul de curent trebuie să fie prevăzut cu o siguranță și cu un dispozitiv incorporat, care să asigure deconectarea tuturor polilor în condițiile de supratensiune de categoria III.

Conectarea firelor cablului de alimentare al aparatului trebuie să fie îndeplinită astfel:

- Firul cu izolare de culoarea maro - la cablul fază din instalația electrică (L)

RO

- Firul cu izolare de culoarea albastră - la cablul neutru din instalația electrică (N)

- Firul cu izolare de culoarea galbenă-verde - la conductorul de protectie al instalației electrice (1)

3.3. Încălzitor de apă fără cablu de alimentare

Aparatul trebuie să fie conectat la un circuit separat de cablajul fix de instalația electrică staționară, prevăzut cu o siguranță de 16A curent nominal anunțat (20A pentru putere>3700W). Conexiunea se face cu conductoare cu singur nucleu (solide) - cablu 3 x2, 5 mm² pentru o capacitate totală de 3000W (cablu 3x4.0 mm² pentru putere>3700W). În circuitul electric de alimentare a aparatului trebuie montat un dispozitiv, care să asigure decuplarea tuturor polilor în condițiile unei supratensiuni de gradul III.

Pentru a se monta pe boiler conductorul electric de alimentare, trebuie dat jos capacul din plastic.

Conectarea conducătorilor de alimentare trebui să fie în conformitate cu marcajele de pe clemele, după cum urmează:

- cel de faza la indicatie A sau A1 sau L sau L1.

- cel neutru la indicatie N (B sau B1 sau N1)

- Este obligatorie conectarea cablului de protecție la îmbinarea cu şurub, marcată cu semnul ⊥

După efectuarea montajului, se pune la loc capacul din plastic!

Lămuriri cu privire la fig.3:

TS – termointrerupător; TR – termoregulator; S – set cu stecăr (la modelele utilate cu astfel de set); R – încălzitor; IL – lampă de semnalizare; F – flanșă.

V. PROTECTIA ANTICOROZIVĂ ANOD DIN MAGNEZIU (LA BOILERELE CU REZERVOR DE APĂ CU ACOPERIRE STICLOCERAMICĂ)

Anodul din magneziu protejează suprafața internă a rezervorului de apă de corozie.

El este un element supus la uzură și trebuie înlocuit periodic.

Pentru o funcționare fiabilă și de durată a boilerului dumneavoastră, producătorul recomandă efectarea unor controale periodice ale stării anodului din magneziu, de către un tehnician autorizat și înlocuirea anodului în caz de necesitate, aceasta putându-se face în timpul profilaxiei periodice a dispozitivului.

Pentru efectuarea înlocuirii, contactați unitățile specializate de service!

VI. LUCRU CU APARATUL.

Înaintea utilizării inițiale a aparatului, asigurați-vă că boilerul este conectat corespunzător la rețeaua electrică și este plin cu apă.

1. Boilere cu BOOST control

1.1. Elemente de control

Figura 2:

1 – Buton întrerupător electric (la modelele cu întrerupător)
2 - Indicatoare luminoase
3 – Buton termostat (integrat în butonul întrerupătorului electric).

1.2. Punerea în funcțiune a aparatului

Punerea în funcțiune a boilerului se realizează prin intermediul dispozitivului integrat în instalație, descris la punctul 3 din paragraful V, sau prin cuplarea fișei la o priză electrică (dacă modelul este dotat cu fișă și cablu electric).

Cu ajutorul butonului întrerupătorului electric se activează regimul BOOST.

Butonul întrerupătorului electric este prevăzut cu relief și indicație cu simbolul ⬤.

Pentru a activa regimul BOOST apăsați butonul până la capăt și luați degetul de pe el. Butonul rămâne apăsat și se aprinde înăuntru un led roșu, ceea ce arată că regimul este activat și aparatul va funcționa la putere maximă.

Puterea maximă de încălzire este indicată pe eticheta de identificare a aparatului.

Butonul rămâne aprins continuu în timp ce apa din aparat se încălzește. Butonul se stinge atunci când apa atinge temperatura setată și termostatul decuplează alimentarea către rezistență

Pentru a dezactiva regimul BOOST apăsați butonul până la capăt după care luați degetul de pe el. Butonul trebuie să se ridice iar indicatorul luminos se stinge (dacă aparatul este în regim de încălzire), aceasta însemnând că regimul BOOST a fost dezactivat. Aparatul rămâne în regim de funcționare a rezistenței la putere minimă.

BOOST

"OFF"

BOOST

"ON"

ATENTIE! Butonul BOOST stă aprins doar atunci când regimul BOOST este activ și apa este în curs de încălzire. Dacă regimul BOOST este activ dar s-a atins temperatura setată a apei, butonul BOOST rămâne stins. Indiciul stării de activare a regimului BOOST rămâne butonul BOOST apăsat.

Leduri (indicatoare luminoase)

Roşu – aparatul este în regim de încălzire a apei (dacă aparatul este în regim BOOST butonul BOOST emite lumină roşie).

Albastru – apa din aparat este încălzită și termostatul a decuplat alimentarea către rezistență (dacă aparatul este în regim BOOST, butonul BOOST se stinge).

Indicatoarele sunt stinse când:

nu există alimentare cu energie electrică spre aparat sau

protectia la supraîncălzire l-a decuplat – vezi p. 3 de dedesubt

Atunci când regimul BOOST este activ, aparatul funcționează la putere maximă de încălzire a apei. Regimul BOOST se recomandă atunci când doriți ca aparatul să aducă apa la temperatura dorită mai curând.

Selectarea gradului de putere de încălzire a apei:

Putere declarată(indicată pe eticheta de identificare a aparatului)	Buton BOOST dezactivat Buton BOOST activat
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

1.3. Setarea temperaturii

Această funcționalitate permite selectarea temperaturii dorite. Pentru a face alegerea Dvs., rotiți butonul aflat pe panoul de control, punându-I pe poziția dorită (figura 2). Pentru creșterea temperaturii, rotiși butonul în sensul acelor de ceas.

O dată pe lună, puneti mânerul în poziția temperaturii maxime pentru o perioadă de o zi (cu exceptia cazului în care aparatul funcționează

constant în acest mod) - vezi Anexa - I Temperatura maximă a termostatului. Acest lucru asigură o igienă mai bună a apei încălzite.

Regimul "Anti-înghet"

Puneți butonul rotativ pe poziție „MIN“ conform fig. 2. Cu această setare aparatul va menține o temperatură ce nu permite înghețarea apei din interior.

ATENTIE: Alimentarea electrică a aparatului trebuie să fie cuplată. Supapa de siguranță și conductul de apă de la ea către boiler trebuie toriu să fie prevăzute împotriva înghetului.

Pozitia E (economisire de energie electrică) - în acest mod, temperatura apei ajunge la aproximativ 60°C, reducând astfel pierderile de căldură.

2. Protecție în funcție de temperatura (se referă la toate modelele).

Aparatul este echipat cu un dispozitiv special (temoîntrerupător) de protectie contra supraîncălzirii apei, care decuplează încălzitorul electric din rețea, când temperatura ajunge la valori mari. Dispozitivul trebuie refăcut, după ce se înlăturată cauza care a dus la intrarea în funcțiune a acestuia.

In caz de actionare a acestei protecții automate, trebuie să vă adresați unui service autorizat pentru înlăturarea problemei.

După activare acest dipozitiv nu se recuperează în mod automat și aparatul nu va funcționa. Adresați vă servisului autorizat pentru cărtarea problemei.

VII. ÎNTRETINEREA PERIODICĂ

În timpul funcționării normale a boilerului, sub acțiunea temperaturii înalte, pe suprafața încălzitorului se depune calcar. Aceasta înrăutățește schimbul de căldură dintre încălzitor și apă. Temperatura de pe suprafața încălzitorului și din zona înconjurătoare crește. Apare un zgomot caracteristic /de apă în fierbere/. Termoregulatorul începe să se anclanșeze mai des. Este posibilă o anclanșare “mincinoasă” a protecției termice. Din acest motiv, producătorul acestui dispozitiv recomandă efectuarea profilaxiei boilerului la fiecare 2 ani, de către un centru sau unitate de service autorizată. Această profilaxie trebuie să includă și curățarea și verificarea protectorului anodic (la boilerele cu acoperire sticloceramică), și în caz de necesitate, să fie înlocuit cu unul nou. Pentru a curăța aparatul folosiți lavetă umedă. Nu folosiți preparate abrăzive sau cele care conțin diluante. Nu turnați apă pe aparat.

Producătorul nu poartă nici o răspundere pentru consecințele rezultate din nerespectarea prezentelor instrucțiuni.

Indicații pentru protecția mediului înconjurător

Aparatele electrice uzate sunt materiale valorose, motiv pentru care locul lor nu este la gunoiul menajer! Din această cauză, vă rugăm să ne sprijiniți și să participați la protejarea resurselor naturale și a mediului înconjurător, prin predarea acestui aparat la centrele de preluare a acestora, în cazul în care ele există.

I. WAŻNE

Se recomandă instalarea dispozitivului la o distanță apropiată de locul de utilizare a apei calde, în scopul reducerii pierderilor de căldură din țevi. La montare în baie, dispozitivul trebuie dispus într-un loc în care nu poate fi udat cu apă de la duș. Există două tipuri de montaj:

montaj vertical GCV (fig. 1a, tabelul 1) – La montarea pe perete – aparatul se atârnă pe placa portantă superioară, montata la carcasa acestuia. Prinderea se face pe două cărlige (min. 10 mm) fixate ferm în perete (nu sunt incluse în setul de prindere). Construcția suportului pentru boilerele cu montaj vertical este universală și permite o distanță dintre cărlige între 220 și 310 mm - fig. 1a.

montaj orizontal - GCH, GCR (fig. 1b, fig. 1c) – La montarea orizontală, distanțele între cârligele sunt diferite pentru diferite dimensiuni și sunt prezentate în tabelul 2 la fig. 1b, la tabelul 3 - fig. 1c.
