Vrsta izdelka	Električni akumulacijski bojler
Znamka	Tesy
Model	Anticalc 80
Nazivna prostornina	80 litrov
Nazivna napetost	230 V ~ 50 Hz
Nazivna moč	1600 W / 2400 W (odvisno od različice)
Nazivni tlak	0,6 MPa
Vrsta rezervoarja	Emajlirano jeklo z magnezijevo anodo
Približne dimenzije (V x Š x G)	850 x 450 x 450 mm
Približna teža	22 kg (prazen)
Električni napajalnik	Enofazno, 230 V, 50 Hz, ločeno vezje z varovalko 16 A (20 A za >3700 W)
Glavne funkcije	Termostatski nadzor, funkcija BOOST (hitro segrevanje), način proti zmrzovanju, varčevalni način
Hidravlični priključek	Dovod hladne vode (modro) in izhod tople vode (rdeče), priključki G 1/2"
Varnostni ventil	Priložen varnostni ventil, namestiti na dovod hladne vode
Zaščita proti zmrzovanju	Da, nastavitev MIN ohranja vodo pred zmrzovanjem (potreben električni napajalnik)
Redno vzdrževanje	Čiščenje ventila, preverjanje magnezijeve anode (priporočljiva letna zamenjava)
Zunanje čiščenje	Z vlažno krpo, brez abrazivnih sredstev
Toplotna zaščita	Vgrajen termični omejevalnik (izklop v primeru pregrevanja)
Dostopni rezervni deli	Magnezijeva anoda, varnostni ventil, termoregulator, grelna prirobnica
Popravilo	Posredovanje pooblaščenega usposobljenega tehnika; priporočljiv pregled vsaki 2 leti
Uporaba	Notranjost, ogrevani prostori, temperatura okolice > 4 °C

Pogosto zastavljena vprašanja - Anticalc 80 Tesy

Kako namestiti bojler Anticalc 80?

Namestitev mora opraviti usposobljen tehnik. Napravo pritrdite na steno s priloženimi nosilci (premer 10 mm). Priključite dovod hladne vode (modro) in izhod tople vode (rdeče). Obvezno namestite priloženi varnostni ventil na dovod hladne vode. Priključite električno napajanje na ločeno vezje z varovalko 16 A (20 A, če je moč >3700 W).

Kako napolniti bojler prvič?

Odprite pipo za hladno vodo in pipo za toplo vodo na mešalniku. Počakajte, da voda enakomerno teče iz tople pipe, kar pomeni, da je rezervoar poln. Preverite, da ni puščanj. Zaprite toplo pipo. Nato lahko napravo vključite.

Kaj pomeni funkcija BOOST in kako jo uporabiti?

Funkcija BOOST omogoča segrevanje vode pri največji moči za hitro segrevanje. Pritisnite gumb BOOST, dokler se ne vtisne in zasveti rdeče. Sveti med segrevanjem. Ko je temperatura dosežena, gumb ugasne (funkcija ostane aktivna, dokler je gumb pritisnjen). Ponovno pritisnite za izklop.

Zakaj voda teče iz varnostnega ventila?

Rahlo iztekanje vode iz odtoka ventila med segrevanjem je normalno: to je voda zaradi toplotnega raztezanja. Preverite, da ventil ni blokiran. Če je iztekanje prekomerno, je lahko tlak v omrežju previsok (>0,7 MPa); namestite reduktor tlaka.

Kako vzdrževati magnezijevo anodo?

Magnezijeva anoda ščiti rezervoar pred korozijo. Priporočljivo je, da jo enkrat letno pregleda pooblaščeni tehnik in jo po potrebi zamenja. To opravilo ni krito z garancijo.

Kaj storiti, če naprava povzroča hrup (žvižganje, brbotanje)?

Rahel hrup med segrevanjem je normalen. Če hrup postane močan, je to posledica nabiranja vodnega kamna na grelniku. Napravo naj odtranči strokovnjak. Ta storitev ni krita z garancijo.

Kako izprazniti bojler?

Najprej izključite električno napajanje. Zaprite ventil za dovod hladne vode. Odprite pipo za toplo vodo na mešalniku, da vstopi zrak. Odprite izpustni ventil (če obstaja) ali odklopite cev za dovod hladne vode za izpraznitev. Pazite na nevarnost poplave.

Kakšna je priporočena temperatura za varčevanje z energijo?

Nastavite termostat na varčevalni položaj (približno 60 °C). To zmanjša toplotne izgube in omeji nabiranje vodnega kamna. Enkrat mesečno nastavite najvišjo temperaturo za 24 ur zaradi higiene (legionele).

Kaj storiti, če naprava ne greje več?

Najprej preverite električno napajanje (varovalka, odklopnik). Prepričajte se, da termični omejevalnik ni sprožen (če je, kontaktirajte pooblaščeni servis). Preverite tudi, da termostat ni na minimalnem položaju ali načinu proti zmrzovanju. Če nič ne deluje, pokličite tehnika.

Ali lahko bojler uporabljam pozimi v neogrevanem prostoru?

Naprava ni zasnovana za delovanje pri temperaturah pod 4 °C. Če obstaja nevarnost zmrzovanja, vklopite način proti zmrzovanju (položaj MIN) in zagotovite, da je električno napajanje ohranjeno. Cevi morajo biti zaščitene pred zmrzovanjem.

NAVODILA ZA UPORABO Anticalc 80 Tesy

SI ELEKTRIČNI GRELNIK VODE 48-50 Navodila za uporabo in vzdrževanje

LT ELEKTRINIS VANDENS ŠILDYTUVAS 51-53 Pajogimo, naudojimo irpreti ros instrukcija

EE ELEKTRILINE VEESOOJENDAJA 54-56 Paigaldus Ja kasutusjuhend

LV ELEKTRISKAIS ÜDENS SILDITÄJS 57-59 Lietošanas un apkopes

Pripojenie bojleru k vodovodu

2. Pripojenie bojleru k vodovodu

Fig. 4

Spajanje bojlera na vodovodnu mrežu

1. Namena uređaja je da obezbeđuje vruću vodu za komunalne objekte koji su priključeni na vodovodnu mrežu pritiska ne više od 6 bar (0,6 MPa)..
2. Obavezno mora da se montira nepovratni ventil sa kojim je bojler kupljen. On se montira na priključak za hladnu vodu u skladu sa strelicom na njemu koja ukazuje smer ulazne vode. Nije dozvoljena montaža bilo kakve druge zaustavne armature između ventila i bojlera.

Izuzetak: Ako lokalni propisi (pravila) zahtevaju korišćenje drugog sigurnosnog ventila ili uređaj (u skladu s EN 1487 i EN 1489), to se mora on kupiti naknadno. Za uređaje usklađene sa EN 1487 maksimalni oceni radni tlak mora biti 0,7 MPa. Za ostale sigurnosne ventile, tlak na koji su kalibrovani mora biti od 0,1 MPa manje od označenog na pločici uređaja. U tim slučajevima uzvratno sigurnosni ventil isporučen sa uređajem ne treba se koristiti.

1. Uzvratno sigurnosni ventil i cev iz njega na kotlu mora biti zaštićeni od smrzavanja. U slučaju drenaže sa crevom – njegov slobodan kraj mora uvek biti otvoren prema atmosferi (da nije uronjen). Crijevo isto treba biti osigurano od smrzavanja.
2. U cilju bezbednog rada bojlera nepovratni ventil treba redovno da se čisti i pregledava da li fukcioniše normalno (da nije blokiran) pri čemu u rejonima sa veoma tvrdom vodom treba da se čisti od nagomilanog kamenca. Ova usluga nije predmet garancijskog servisiranja.
3. Kako bi se izbegle štete korisniku i trećim licima u slučaju havarije sistema za snabdevanje toplom vodom, potrebno je da se bojler montira u prostorijama sa podnom hidroizolacijom i drenažom u kanalizaciji. Ni u kom slučaju ne stavljajte ispod bojlera stvari koje nisu vodootporne. Kada se bojler montira u prostorijama bez podne hidroizolacije, potrebno je da se ispod njega predvidi zaštitna kada sa kanalizacionom drenažom.
4. Za vreme eksploatacije - (režim grejanja vode) - to je normalno da voda kaplje iz drenažnog otvora sigurnosnog ventila. Isti mora biti ostavljen otvoren prema atmosferi. Mora se uzeti mere za uklanjanje ili prikupljanje iznosa proteklih količina kako bi se izbeglo oštećenje.
5. Ukoliko se temperatura u prostoriji snizi ispod 0°C, bojler mora da se istoči.

Kada je potrebno da se bojler istoči, obavezno najpre prekinite električno napajanje. Zaustavite dotok vode prema bojleru. Otvorite slavinu za toplu vodu na bateriji. Otvorite ventil 7 (fig. 4) da istočite vodu iz bojlera. Ako u instalaciji nema takvog ventila, bojler može da bude istočen direktno preko ulazne cevi, ali mora biti predhodno odvojen od cevovoda.

Spajanje na električnu mrežu

2. Spajanje bojlera na vodovodnu mrežu

Sl. 4

Gde: 1 - Ulazna cev; 2 - bezbednosni ventil; 3 - reducir ventil (kod napona u vodovodu iznad 0,7 MPa); 4 - stop ventil; 5 - levak sa vezom prema kanalizaciji; 6 - crevo; 7 - ventil za istakanje bojlera

Prilikom spajanja bojlera na vodovodnu mrežu mora da se vodi računa o obojenim oznakama (prstenima) na cevima: plavo za hladnu (ulaznu) vodu, crveno za vruću (izlaznu) vodu.

Obavezno mora da se montira nepovratni ventil sa kojim je bojler kupljen. On se montira na priključak za hladnu vodu u skladu sa strelicom na njemu koja ukazuje smer ulazne vode. Nije dozvoljena montaža bilo kakve druge zaustavne armature između ventila i bojlera.

Izuzetak: Ako lokalni propisi (pravila) zahtevaju korišćenje drugog sigurnosnog ventila ili uređaj (u skladu s EN 1487 i EN 1489), to se mora on kupiti naknadno. Za uređaje usklađene sa EN 1487 maksimalni oceni radni tlak mora biti 0,7 MPa. Za ostale sigurnosne ventile, tlak na koji su kalibrovani mora biti od 0,1 MPa manje od označenog na pločici uređaja. U tim slučajevima uzvratno sigurnosni ventil isporučen sa uređajem ne treba se koristiti.

Postojanje drugih (starih) nepovratnih ventila može da dovede do oštećenja bojlera i treba da se uklone.

Ne dopušta se druga zaustavljajuća armatura između uzvratno sigurnosnog ventila (sigurnosni uređaj) i uređaja.

Nije dozvoljeno da se ventil montira na navojima dužine više od 10 mm, u protivnom to može da dovede do oštećenja vašeg ventila i no je po vaš bojler.

Kod bojlera za vertikalnu montažu zaštitni ventil mora da bude povezan na ulaznu cev kod skinutog plastičnog panela uređaja.

Uzvratno sigurnosni ventil i cev iz njega na kotlu mora biti zaštićeni od smrzavanja. U slučaju drenaže sa crevom – njegov slobodan mora uvek biti otvoren prema atmosferi (da nije uronjen). Crijevo isto biti osigurano od smrzavanja.

Punjenje bojlera vodom vrši se odvijanjem vodovodne slavine za hladnu vodu i odvijanjem slavine za vruću vodu tuš baterije. Posle punjenja iz tuš baterije treba da poteče neprekidan vodeni mlaz. Tek tada možete da zatvorite slavinu za toplu vodu.

Kada je potrebno da se bojler istoči, obavezno najpre prekinite električno napajanje. Zaustavite dotok vode prema bojleru. Otvorite slavinu za toplu vodu na bateriji. Otvorite ventil 7 (fig. 4) da istočite vodu iz bojlera. Ako u instalaciji nema takvog ventila, bojler može da bude istočen direktno preko ulazne cevi, ali mora biti predhodno odvojen od cevovoda.

3. Spajanje na električnu mrežu

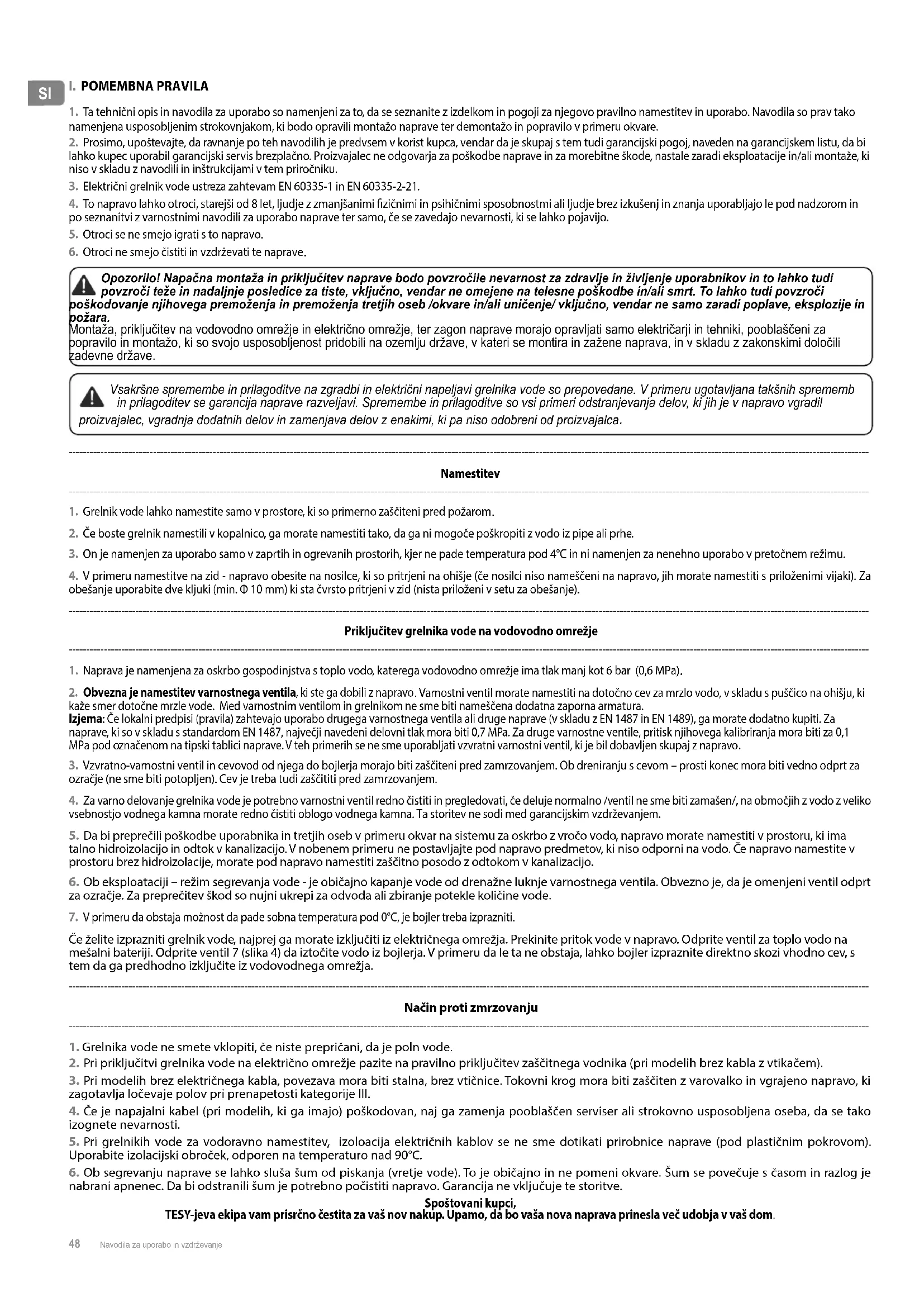

1. Ta tehnični opis in navodila za uporabo so namenjeni za to, da se seznanite z izdelkom in pogoji za njegovo pravilno namestitev in uporabo. Navodila so prav tako namenjena usposobljenim strokovnjakom, ki bodo opravili montažo naprave ter demontažo in popravilo v primeru okvare.
2. Prosimo, upoštevajte, da ravnanje po teh navodilih je predvsem v korist kupca, vendar da je skupaj s tem tudi garancijski pogoj, naveden na garancijskem listu, da bi lahko kupec uporabil garancijski servis brezplačno. Proizvajalec ne odgovarja za poškodbe naprave in za morebitne škode, nastale zaradi eksploatacije in/ali montaže, ki niso v skladu z navodili in inštrukcijami v tem priročniku.
3. Električni grelnik vode ustreza zahtevam EN 60335-1 in EN 60335-2-21.
4. To napravo lahko otroci, starejši od 8 let, ljudje z zmanjšanimi fizičnimi in psihičnimi sposobnostmi ali ljudje brez izkušenj in znanja uporabljajo le pod nadzorom in po seznanitvi z varnostnimi navodili za uporabo naprave ter samo, će se zavedajo nevarnosti, ki se lahko pojavijo.
5. Otroci se ne smejo igrati s to napravo.
6. Otroci ne smejo čistiti in vzdrževati te naprave.

Opozorilo! Napačna montaža in priključitev naprave bodo povzročile nevarnost za zdravlje in življenje uporabnikov in to lahko tudi povzroči teže in nadaljnje posledice za tiste, vključno, vendar ne omejene na telesne poškodbe in/ali smrt. To lahko tudi povzroči poškodovanje njihovega premoženja in premoženja tretjih oseb /okvare in/ali uničenje/ vključno, vendar ne samo zaradi poplave, eksplozije in požara.

Montaža, priključitev na vodovodno omrežje in električno omrežje, ter zagon naprave morajo opravljati samo električarji in tehniki, pooblaščeni za popravilo in montažo, ki so svojo usposobljenost pridobili na ozemlju države, v kateri se montira in zažene naprava, in v skladu z zakonskimi določili žadevne države.

Vsakršne spremembe in prilagoditve na zgradbi in električni napeljavi grelnika vode so prepovedane. V primeru ugotavljana takšnih sprememb in prilagoditev se garancija naprave razveljavi. Spremembe in prilagoditve so vsi primeri odstranjevanja delov, ki jih je v napravo vgradil proizvajalec, vgradnja dodatnih delov in zamenjava delov z enakimi, ki pa niso odobreni od proizvajalca.

Namestitev

1. Grelnik vode lahko namestite samo v prostore, ki so primerno zaščiteni pred požarom.
2. Če boste grelnik namestili v kopalnico, ga morate namestiti tako, da ga ni mogoče poškropiti z vodo iz pipe ali prhe.
3. On je namenjen za uporabo samo v zaprtih in ogrevanih prostorih, kjer ne pade temperatura pod 4°C in ni namenjen za nenehno uporabo v pretočnem režimu.
4. V primeru namestitve na zid - napravo obesite na nosilce, ki so pritrjeni na ohišje (če nosilci niso nameščeni na napravo, jih morate namestiti s priloženimi vijaki). Za obešanje uporabite dve kljuki (min. Φ 10 mm) ki sta čvrsto pritrjeni v zid (nista priloženi v setu za obešanje).

Priključitev grelnika vode na vodovodno omrežje

1. Naprava je namenjena za oskrbo gospodinjstva s toplo vodo, katerega vodovodno omrežje ima tlak manj kot 6 bar (0,6 MPa).
2. Obvezna je namestitev varnostnega ventila, ki ste ga dobili z napravo. Varnostni ventil morate namestiti na dotočno cev za mrzlo vodo, v skladu s puščico na ohišju, ki kaže smer dotočne mrzle vode. Med varnostnim ventilom in grelnikom ne sme biti nameščena dodatna zaporna armatura.
   Izjema: Če lokalni predpisi (pravila) zahtevajo uporabo drugega varnostnega ventila ali druge naprave (v skladu z EN 1487 in EN 1489), ga morate dodatno kupiti. Za naprave, ki so v skladu s standardom EN 1487, največji navedeni delovni tlak mora biti 0,7 MPa. Za druge varnostne ventile, pritisk njihovega kalibriranja mora biti za 0,1 MPa pod označenom na tipski tablici naprave. V teh primerih se ne sme uporabljati vzvratni varnostni ventil, ki je bil dobavljen skupaj z napravo.
3. Vzvratno-varnostni ventil in cevovod od njega do bojlerja morajo biti zaščiteni pred zamrzovanjem. Ob dreniranju s cevom – prosti konec mora biti vedno odprt za ozračje (ne sme biti potopljen). Cev je treba tudi zaščititi pred zamrzovanjem.
4. Za varno delovanje grelnika vode je potrebno varnostni ventil redno čistiti in pregledovati, će deluje normalno /ventil ne sme biti zamašen/, na območjih z vodo z veliko vsebnostjo vodnega kamna morate redno čistiti oblogo vodnega kamna. Ta storitev ne sodi med garancijskim vzdrževanjem.
5. Da bi preprečili poškodbe uporabnika in tretjih oseb v primeru okvar na sistemu za oskrbo z vročo vodo, napravo morate namestiti v prostoru, ki ima talno hidroizolacijo in odtok v kanalizacijo. V nobenem primeru ne postavljajte pod napravo predmetov, ki niso odporni na vodo. Če napravo namestite v prostoru brez hidroizolacije, morate pod napravo namestiti zaščitno posodo z odtokom v kanalizacijo.
6. Ob eksploataciji – režim segrevanja vode - je običajno kapanje vode od drenažne luknje varnostnega ventila. Obvezno je, da je omenjeni ventil odprt za ozračje. Za preprečitev škod so nujni ukrepi za odvoda ali zbiranje potekle količine vode.
7. V primeru da obstaja možnost da pade sobna temperatura pod 0°C, je bojler treba izprazniti.

Če želite izprazniti grelnik vode, najprej ga morate izključiti iz električnega omrežja. Prekinite pritok vode v napravo. Odprite ventil za toplo vodo na mešalni bateriji. Odprite ventil 7 (slika 4) da iztočite vodo iz bojlerja. V primeru da le ta ne obstaja, lahko bojler izpraznite direktno skozi vhodno cev, s tem da ga predhodno izključite iz vodovodnega omrežja.

Način proti zmrzovanju

1. Grelnika vode ne smete vklopiti, če niste prepričani, da je poln vode.
2. Pri priključitvi grelnika vode na električno omrežje pazite na pravilno priključitev zaščitnega vodnika (pri modelih brez kabla z vtikačem).
3. Pri modelih brez električnega kabla, povezava mora biti stalna, brez vtičnice. Tokovni krog mora biti zaščiten z varovalko in vgrajeno napravo, ki zagotavlja ločevaje polov pri prenapetosti kategorije III.
4. Če je napajalni kabel (pri modelih, ki ga imajo) poškodovan, naj ga zamenja pooblaščen serviser ali strokovno usposobljena oseba, da se tako izognete nevarnosti.
5. Pri grelnikih vode za vodoravno namestitev, izoloacija električnih kablov se ne sme dotikati prirobnice naprave (pod plastičnim pokrovom). Uporabite izolacijski obroček, odporen na temperaturo nad 90°C.
6. Ob segrevanju naprave se lahko sluša šum od piskanja (vretje vode). To je običajno in ne pomeni okvare. Šum se povečuje s časom in razlog je nabrani apnenec. Da bi odstranili šum je potrebno počistiti napravo. Garancija ne vključuje te storitve.

Spoštovani kupci,

TESY-jeva ekipa vam prisrčno čestita za vaš nov nakúp. Upamo, dá bo vaša nova naprava prinesla več udobja v vaš dom.

II. TEHNIČNE LASTNOSTI

1. Nazivna prostornina V, litri – gl. podatkovno tablico.
2. Nazivna napetost – gl. podatkovno tablico.
3. Nazivna moč – gl. podatkovno tablico.
4. Nazivni tlak – gl. podatkovno tablico.

To ni pritiska vodovodnega omrežja. To je pritisk, ki je povedan za napravo, in je povezan z zahtevami varnostnih standardov.

1. Tip grelnika vode – akumulacijski vodni grelnik zaprtega tipa s toplotno izolacijo.
2. Dnevna poraba električne energije – glej Prilogo I
3. Določen profil obremenitve – glej Prilogo I
4. Količina mešanja tople in hladne vode pri 40°C V40 v litrih – glej Prilogo I
5. Maksimalna temperatura termostata – glej Prilogo I
6. Tovarniško določene temperaturne nastavitve – glej Prilogo I
7. Energetska učinkovitost pri gretju vode – glej Prilogo I

III. OPIS IN PRINCIP DELOVANJA

Naprava sestoji iz telesa, prirobnice - spodaj /pri grelnikih za navpično namestitev/ oz. ob strani /pri grelnikih za vodoravno namestitev/, plastične kontrolne plošče in varnostnega ventila.

1. Telo naprave sestoji iz jeklenega rezervoarja (kotla) in ohišja (zunanjega plašča) z vmesno toplotno izolacijo iz okolju prijaznega poliuretana visoke gostote in dveh cevi z navojem G ½“ za dovod mrzle vode (z modrim obročkom) in za odvod vroče vode (z rdečim obročkom).

Odvisno od modela notranji rezervoar je lahko narejen: Iz črnega jekla s posebno oblogo iz steklokeramike oz. emajla. Iz nerjavečega jekla

1. Na grelni prirobnici je nameščen električni grelec. Grelniki vode z oblogo iz steklokeramike so opremljeni tudi z magnezijevo zaščitno anodo.

Električni grelec je namenjen za segrevanje vode v kotlu in ga upravlja termostat, ki samodejno vzdržuje nastavljeno temperaturo. Grelnik vode je opremljen z napravo proti pregretju (varnostni termostat), ki izklopi grelec iz električnega omrežja, će temperatura doseže preveliko vrednost.

1. Varnostni ventil preprečuje popolno izpraznitev naprave v primeru prekinitve dotoka mrzle vode iz vodovodnega omrežja. Ventil varuje napravo pred naraščanjem tlaka v kotlu do vrednosti, ki je večja od dovoljene vrednosti v načinu segrevanja (! s povečanjem temperature tlak narašča), s tem da izpušča presežek skozi drenažno odprtino.

Vamostni ventil ne more ščititi naprave, će tlak v vodovodu preseže vrednost, ki je navedena na podatkovni tablici naprave.

IV. NAMESTITEV IN PRIKLJUČITEV

Opozorilo! Napačna montaža in priključitev naprave bodo povzročile nevarnost za zdravlje in življenje uporabnikov in to lahko tudi povzroči teže in nadaljnje posledice za tiste, vključno, vendar ne omejene na telesne poškodbe in/ali smrt. To lahko tudi povzroči poškodovanje njihovega premoženja in premoženja tretjih oseb /okvare in/ali uničenje/vključno, vendar ne samo zaradi poplave, eksplozije in požara. Montaža, priključitev na vodovodno omrežje in električno omrežje, ter zagon naprave morajo opravljati samo električarji in tehniki, pooblaščeni za popravilo in montažo, ki so svojo usposobljenost pridobili na ozemlju države, v kateri se montira in zažene naprava, in v skladu z zakonskimi določili zadevne države.

Opomba: Za priključitev naprave je kupec dolžan sam.

1. Namestitev

Priporočamo vam, da napravo namestite v bližino mesta, kjer boste uporabljali vročo vodo, tako boste zmanjšali toplotne izgube v vodovodnem omrežju. Če boste grelnik namestili v kopalnico, ga morate namestiti tako, da ga ni mogoče poškropiti z vodo iz pipe ali prhe. Možni sta nasledni varianti montiranja:

vertikalno montiranje GCV (slika 1a, tabeli 1) – pri montiranju na steno – bojler se natakne na zgornji nosilec, pritrjen na njegovem telesu.

Za obešanje uporabite dve kljuki (min. ∅ 10 mm) ki sta čvrsto pritrjeni v zid (nista priloženi v setu za obešanje). Nosilec za obešanje naprave pri grelnikih vode za navpično namestitev je univerzalen, tako da je predviden razmak med kljukama od 220 do 310 mm - slika 1a.

horizontalno montiranje - GCH, GCR (slika 1b, slika 1c) – pri horizontalnem montiranju so razdalje med nosilci različne pri različnih prostorninah in so navedene v tabeli 2 pri sliki 1b, tabeli 3 pri sliki 1c.

Da bi preprečili poškodbe uporabnika in tretjih oseb v primeru okvar na sistemu za oskrbo z vročo vodo, napravo morate namestiti v prostoru, ki ima talno hidroizolacijo in odtok v kanalizacijo. V nobenem primeru ne postavljajte pod napravo predmetov, ki niso odporni na vodo. Če napravo namestite v prostoru brez hidroizolacije, morate pod napravo namestiti zaščitno posodo z odtokom v kanalizacijo.

Opomba: Zaščitna posoda ni priložena in jo uporabnik mora izbrati.

2. Priključitev grelnika vode na vodovodno omrežje Sl. 4

Kjer: 1 - dotočna cev; 2 - varnostni ventil; 3 - reducirni ventil (pri tlaku vodovoda več kot 0,7 MPa); 4 - zaporna pipa; 5 - lijak s priključkom na kanalizacijo; 6 – cev; 7 – pipa za praznjenje bojlerja. Pri priključitvi grelnika vode na vodovodno omrežje morate upoštevati barvne oznake /obročke/ na ceveh naprave: moder - za mrzlo vodo /dotok/, rdeč - za vročo vodo /iztok/.

Obvezna je namestitev varnostnega ventila, ki ste ga dobili z napravo.

Varnostni ventil morate namestiti na dotočno cev za mrzlo vodo, v skladu s puščico na ohišju, ki kaže smer dotočne mrzle vode. Med varnostnim ventilom in grelnikom ne sme biti nameščena dodatna zaporna armatura.

Izjema: Če lokalni predpisi (pravila) zahtevajo uporabo drugega varnostnega ventila ali druge naprave (v skladu z EN 1487 in EN 1489), ga morate dodatno kupiti. Za naprave, ki so v skladu s standardom EN 1487, največji navedeni delovni tlak mora biti 0,7 MPa. Za druge varnostne ventile, pritisk njihovega kalibriranja mora biti za 0,1 MPa pod označenom na tipski tablici naprave. V teh primerih se ne sme uporabljati vzvratni varnostni ventil, ki je bil dobavljen skupaj z napravo.

Dodatni /stari/ varnostni ventili lahko povzročijo okvaro, zato jih je potrebno odstraniti.

Se ne dovoljuje druga zapoma armatura med vzvratno-vamostnim ventilom (varnostna naprava) in napravo.

Varnostnega ventila ne smete nameščati na navoj, daljši od 10 mm, saj lahko pride do hude okvare na ventilu in je nevarno za vašo napravo.

Pri grelnikih vode za navpično namestitev varovalni ventil mora biti priključen na dotočno cev, pred tem demontirajte plastično kontrolno naprave.

Vzvratno-varnostni ventil in cevovod od njega do bojlerja morajo biti zaščiteni pred zamrzovanjem. Ob dreniranju s cevom – prosti konec biti vedno odprt za ozračje (ne sme biti potopljen). Cev je treba tudi zaščititi zamrzovanjem.

Za napolnitev grelnika vode odprite pipo za dotok mrzle vode z vodovoda in pipo mešalne baterije za vročo vodo. Po napolnitvi mora iz pipe za vročo vodo teči neprekinjen curek. Že lahko zaprete pipo za vročo vodo.

Če želite izprazniti grelnik vode, najprej ga morate izključiti iz električnega omrežja. Prekinite pritok vode v napravo. Odprite ventil za toplo vodo na mešalni bateriji. Odprite ventil 7 (slika 4) da iztočite vodo iz bojlerja. V primeru da le ta ne obstaja, lahko bojler izpraznite direktno skozi vhodno cev, s tem da ga predhodno izključite iz vodovodnega omrežja.

V primeru, da tlak v vodovodni mreži presega zgoraj omenjene vrednosti v l. odstavku, je treba montirati reducirni ventil, sicer se bojler ne bo uporabljal pravilno. Proizvajalec ne prevzema nikakršnih odgovornosti, ki so posledica nepravilne uporabe naprave.

3. Priključitev grelnika vode na električno omrežje.

Preden priključite na električno omrežje prepričajte se, da je naprava polna vode.

3.1. Pri modelih, ki so opremljeni z napajalnim kablom z vtikačem, priključite tako, da vtaknete vtikač v vtičnico. Za izključitev iz električnega omrežja potegnite vtikač iz vtičnice.

Vtičnica mora biti pravilno priključena na ločeni tokokrog, opremljen z varovalko. Ona mora biti ozemljena.

3.2. Grelniki vode z električim kablom brez vtičnice

Naprava mora biti povezana na posebni tokovni krog električne inštalacije in zaščitena z varovalko, z določeno močjo električnega toka 16 A (moč 20 A > 3700 W). Povezava mora biti stalna, brez vtičnice. Tokovni krog mora biti zaščiten z varovalko in vgrajeno napravo, ki zagotavlja ločevaje polov pri prenapetosti kategorije III.

SI

Povezava prevodnikov električnega kabla naprave je naslednja:

Prevodnik rjave barve – k faznemu prevodniku električne inštalacije (L)

Prevodnik modre barve – k nevtralnemu prevodniku električne inštalacije (N)

Prevodnik rumeno-zelene barve – k zaščitnemu prevodniku električne inštalacije (L)

3.3. Grelniki vode brez električnega kabla

Naprava mora biti povezana na posebni tokovni krog električne inštalacije in zaščitena z varovalko, z določeno močjo električnega toka 16 A (moč 20 A > 3700 W). Povezava se opravi s pomočju bakrenih enožilnih (trdih) prevodnikov – kabel 3 x 2,5 mm² za skupno moč 3000 W (kabel 3 x 4,0 mm² za moč > 3700 W).

V električni krog, ki napaja napravo, mora biti vgrajena priprava za ločitev vseh polov v pogojih visoke napetosti kategorije III.

Za priključitev napajalnega kabla na grelnik vode morate odstraniti plastični pokrovček.

Vezava vodnikov mora odgovarjati oznakam na objemkah, in sicer:

Po montaži namestite plastični pokrov nazaj!

Razlage k Sl. 3:

TS - varnostni termostat; TR - termostat; S - električno stikalo (pri modelih ki ga imajo); R - grelec; IL - signalna lučka; F - prirobnica.

V. ANTIKOROZIJSKA ZAŠČITA - MAGNEZIJEVA ANODA (PRI GRELNIKIH VODE Z OBLOGO IZ STEKLOKERAMIKE ALI EMAJLA)

Magnezijeva zaščitna anoda dodatno ščiti notranjo površino kotla pred rjavenjem. Anoda je del, ki se obrabi, in ga je potrebno občasno zamenjati.

Glede na dologotrajno brezhibno delovanje vašega grelnika vode, proizvajalec priporoča redni pregled stanja magneziljeve anode s strani strokovno usposobljene osebe in po potrebi zamenjavo, to se lahko opravi med rednim vzdrževanjem naprave.

Za zamenjavo se obrnite na pooblaščeni servis!

1. Električni grelniki vode z BOOST nadzorom

1.1. Elementi nadzora

Sl. 2, kjer:

1 - Gumb električnega stikala (za modele s ključem)

2 - Svetlobni indikatorji

3 - Ročica termoregulatorja (integrirana z gumbom električnega stikala).

1.2. Vklop aparata.

Električni grelnik vode se vklopi s pomočjo naprave, ki je vgrajena v instalacijo in opisana v podtočki 3. odstavka V., ali s priključitvijo vtiča v električno vtičnico (če je model z vrvico z vtičem).

S pomočjo gumba električnega stikala se aktivira BOOST funkcija.

Gumb električnega stikala aparata je reliefen in označen z oznako ⬤.

Za vklop funkcije BOOST močno pritisnite gumb in popustite. Gumb ostane pritisnjen in sveti rdeče, kar pomeni, da je gumb vklopljen in naprava deluje z največjo močjo.

Največja moč ogrevanja je označena na tipski ploščici naprave.

Gumb neprekinjeno sveti, dokler se voda v napravi ne segreje. Gumb ugasne, ko je dosežena nastavljena temperatura vode in termostat izklopi napajanje grelnika.

Za izklop funkcije BOOST močno pritisnite gumb in popustite. Gumb se prikaže in svetlobna indikacija ugasne (če je naprava v načinu ogrevanja), kar pomeni, da je funkcija BOOST izklopljena. Naprava ostane v načinu delovanja grelnika z minimalno močjo.

BOOST "OFF"

BOOST "ON"

Pozor! Gumb BOOST sveti le, ko sta aktivni funkcija BOOST in način ogrevanja vode. Ko je funkcija BOOST aktivirana in je dosežena nastavljena temperatura vode, gumb BOOST ne sveti. Indikacija za aktivno funkcijo BOOST je pritisnjen gumb BOOST.

Nadzorne svetilke (indikatorji)

Svetijo rdeče – aparat je v načinu ogrevanja vode. (Če je naprava v načinu BOOST, gumb BOOST sveti rdeče.)

Svetijo modro – voda v napravi je ogrevana in je termostat izklopil napajanje grelnika. (Če je naprava v načinu BOOST, gumb BOOST ugasne.)

Indikatorji ne svetijo, ko:

na napravo ni električnega napajanja, ali

zaščita pred pregrevanjem aparata je izklopljena – glejte točko 2. spodaj

Ko je funkcija BOOST aktivirana, naprava deluje pri največji moči ogrevanja vode. Funkcija BOOST je priporočljiva, će želite, da naprava doseže nastavljeno temperaturo vode za kratek čas.

Izbira stopnje moči ogrevanja vode:

Označena moč(označena na tipski plošćici naprave)	Izklopljen gumb BOOST Vlklopljen gumb BOOST
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

1.3. Nastavitev temperature

Ta funkcija vam omogoča, da izberete želeno temperaturo. Za izbiro obrnite ročico na plošči tako, da postavite oznako v ustrezen položaj (slika 2). Za povečanje temperature obrnite v smeri urinega kazalca.

Enkrat mesečno obrnite ročico v položaj za najvišjo temperaturo in jo pustite tako 24 ur (razen će naprava ves čas deluje v tem režimu) - glej i Maksimalna temperatura termostata. Tako boste zagotovili večjo ogrevane vode.

Enkrat mesečno postavite ročico v položaj najvišje temperature za en dan (razen će naprava neprekinjeno deluje v tem načinu) - glejte Prilogo I. Najvišja temperatura termostata. To zagotavlja višjo higieno ogrevane vode.

Način "Proti zmrzovanju"

Ročico nastavite v položaj "MIN" v skladu s sliko 2. S to nastavitvijo aparat ohranja temperaturo, ki preprečuje zmrzovanje vode.

POMEMBNO: Električno napajanje aparata mora biti vklopljeno. Varnostni ventil in cevovod od njega do aparata obvezno morata biti zavarovana pred zmrzovanjem.

Rozicija E (varčevanje z električno energijo) – V tem režimu se temperatura vode zgreje do približno 60°C. Na ta način se zmanjšuje izguba toplote.

2. Zaščita po temperaturi (velja za vse modele).

Naprava je opremljena s posebno napravo (varnostnim termostatom) proti pregrevanju vode, ki izklopi grelec iz električnega omrežja, će temperatura doseže preveliko vrednost.

Po aktiviranju se ta naprava ne regenerira in naprava ne bo funkcionirala. Poiščite pooblaščeni servis za odpravljanje ema.

VII. REDNO VZDRŽEVANJE

Pri normalni uporabi grelnika se zaradi visokih temperatur na grelcu nabira obloga apnenca /tako imenovani vodni kamen/. To zmanjša prenos toplote z grelca na vodo. Temperatura na površini grelca in okoli njega narašča. Je slišen značilen zvok /kot da bi voda vrela/. Termostat se začne bolj pogosto vklapljati in izklapljati. Lahko pa se „pomotoma“ sproži tudi varnostni termostat. Zato vam proizvajalec priporoča preventivno vzdrževanje vašega grelnika vode na vsake dve leti, ki naj ga opravi pooblaščen servis. Zaščitno vzdrževanje mora vključevati čiščenje in pregled zaščitne anode (pri grelnikih vode z oblogo iz steklokeramike), ki jo je po potrebi treba zamenjati. Vsako preventivno vzdrževanje je potrebno vpisati v garancijski list in navesti datum preventivnega vzdrževanja, firmo izvajalca, ime serviserja, podpis.

Da bi počistili naprave, obrišite je z vlažno krpo. Za čiščenje ne uporabljajte abraziva ali topil. Ne oblivajte naprave z vodo.

Proizvajalec ne prevzema odgovornosti za posledice, do katerih je prišlo zaradi neupoštevanja teh navodil.

Navodila o varstvu okolja.

Stare naprave vsebujejo koristne materiale in zaradi tega jih ne smemo odlagati skupaj s komunalnimi odpadki! Prosimo Vas sodelovati s svojim aktivnim prispevkom k varstvu resursov in okolja in dati napravo v urejene zbirne centre (če obstajajo).

I. SVARBIOS TAISYKLÈS
