Тип продукту	Електричний накопичувальний водонагрівач
Марка	Tesy
Модель	Anticalc 80
Номінальний об'єм	80 літрів
Номінальна напруга	230 В ~ 50 Гц
Номінальна потужність	1600 Вт / 2400 Вт (залежно від версії)
Номінальний тиск	0,6 МПа
Тип бака	Емальована сталь з магнієвим анодом
Приблизні розміри (В x Ш x Г)	850 x 450 x 450 мм
Приблизна вага	22 кг (порожній)
Електроживлення	Однофазне, 230 В, 50 Гц, окрема лінія із запобіжником 16 А (20 А для >3700 Вт)
Основні функції	Термостатичне регулювання, функція BOOST (швидке нагрівання), режим захисту від замерзання, енергозберігаючий режим
Гідравлічне підключення	Вхід холодної води (синій) та вихід гарячої води (червоний), з'єднання G 1/2"
Запобіжний клапан	Запобіжний клапан в комплекті, встановлюється на вході холодної води
Захист від замерзання	Так, налаштування MIN підтримує воду незамерзаючою (потрібне електроживлення)
Поточне обслуговування	Очищення клапана, перевірка магнієвого анода (рекомендована щорічна заміна)
Зовнішнє чищення	Вологою ганчіркою без абразивних засобів
Термічна безпека	Вбудований термічний обмежувач (відключення при перегріві)
Доступні запчастини	Магнієвий анод, запобіжний клапан, терморегулятор, нагрівальний фланець
Ремонтопридатність	Втручання кваліфікованого техніка; рекомендується огляд кожні 2 роки
Використання	У приміщенні, опалювальні приміщення, температура повітря > 4 °C

Часті запитання - Anticalc 80 Tesy

Як встановити водонагрівач Anticalc 80?

Встановлення повинен виконувати кваліфікований технік. Закріпіть прилад на стіні за допомогою наданих кріплень (діаметр 10 мм). Підключіть вхід холодної води (синій) та вихід гарячої води (червоний). Обов'язково встановіть запобіжний клапан з комплекту на вході холодної води. Підключіть електроживлення до окремої лінії із запобіжником 16 А (20 А, якщо потужність >3700 Вт).

Як заповнити водонагрівач вперше?

Відкрийте кран холодної води та кран гарячої води на змішувачі. Зачекайте, поки вода не почне рівномірно текти з гарячого крана - це означає, що бак заповнений. Перевірте відсутність витоків. Закрийте гарячий кран. Потім можна ввімкнути прилад.

Що означає функція BOOST і як її використовувати?

Функція BOOST дозволяє нагрівати воду на максимальній потужності для швидкого нагріву. Натисніть кнопку BOOST, доки вона не зафіксується та не засвітиться червоним. Вона залишається увімкненою під час нагрівання. Після досягнення температури кнопка гасне (функція активна, поки вона натиснута). Щоб вимкнути, натисніть знову.

Чому вода витікає через запобіжний клапан?

Невеликий витік води через дренаж клапана під час нагрівання є нормальним: це вода теплового розширення. Переконайтеся, що клапан не заблоковано. Якщо витік надмірний, тиск у мережі може бути занадто високим (>0,7 МПа); встановіть редуктор тиску.

Як обслуговувати магнієвий анод?

Магнієвий анод захищає бак від корозії. Рекомендується перевіряти його у авторизованого техніка раз на рік і замінювати за необхідності. Ця операція не покривається гарантією.

Що робити, якщо прилад шумить (свист, булькання)?

Невеликий шум під час нагрівання є нормальним. Якщо шум стає сильним, це спричинено накопиченням накипу на нагрівальному елементі. Зверніться до професіонала для видалення накипу. Ця послуга не покривається гарантією.

Як злити воду з водонагрівача?

Спочатку вимкніть електроживлення. Закрийте кран подачі холодної води. Відкрийте кран гарячої води на змішувачі для доступу повітря. Відкрийте зливний кран (якщо є) або від'єднайте вхідний шланг холодної води для зливу. Вживайте заходів проти затоплення.

Яка рекомендована температура для економії енергії?

Встановіть термостат на позицію економії (близько 60 °C). Це зменшує теплові втрати та обмежує накопичення накипу. Раз на місяць підвищуйте до максимальної температури на 24 години для гігієни (легіонели).

Що робити, якщо прилад не гріє?

Спочатку перевірте електроживлення (запобіжник, автоматичний вимикач). Переконайтеся, що термічний обмежувач не спрацював (якщо так, зверніться до авторизованого сервісу). Також перевірте, чи термостат не встановлений на мінімальне положення або захист від замерзання. Якщо нічого не допомагає, викличте техніка.

Чи можна використовувати водонагрівач взимку в неопалюваному приміщенні?

Прилад не призначений для роботи при температурах нижче 4 °C. Якщо існує ризик замерзання, увімкніть режим захисту від замерзання (положення MIN) і переконайтеся, що електроживлення подається. Трубопроводи також повинні бути захищені від замерзання.

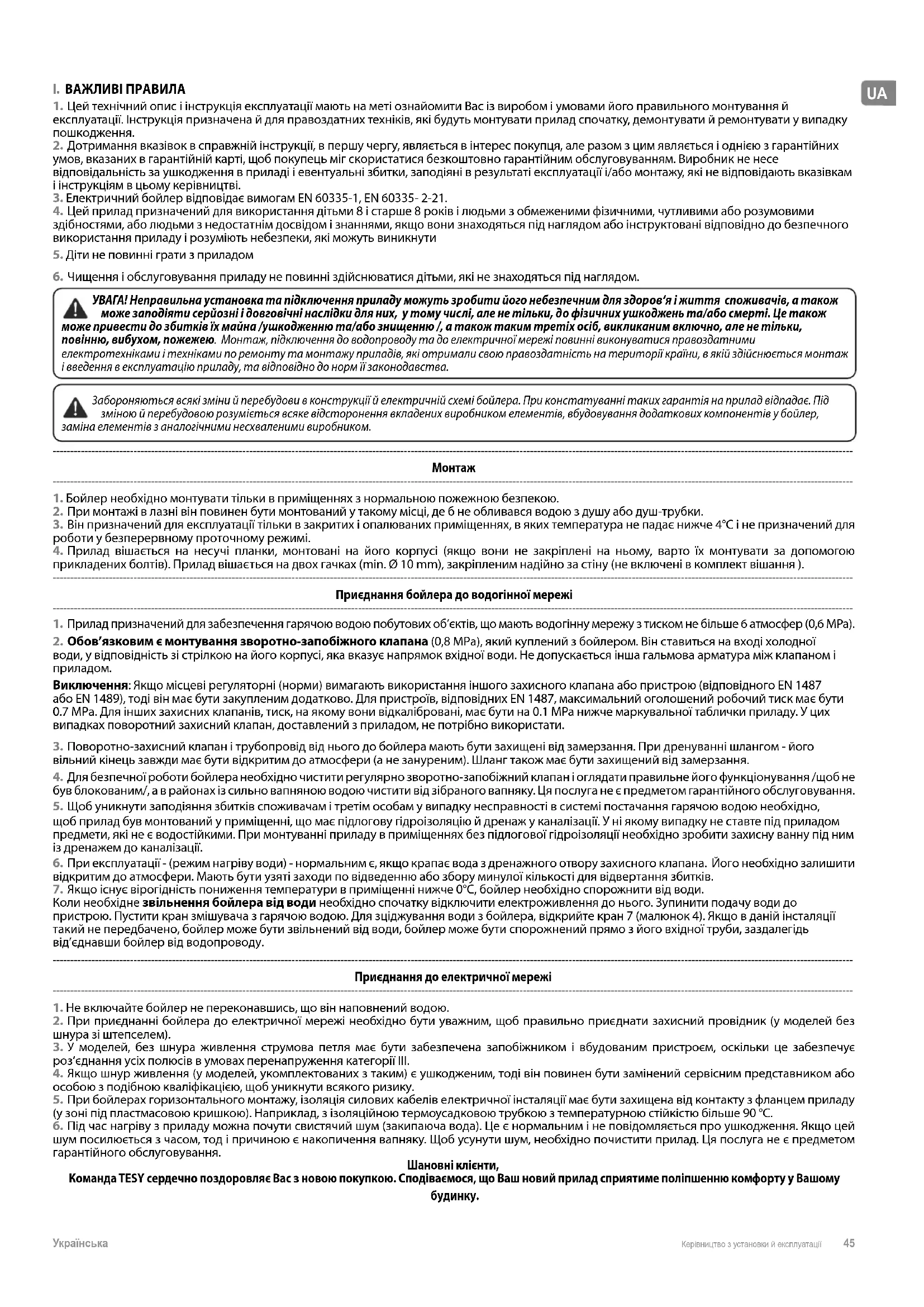

ПОСІБНИК КОРИСТУВАЧА Anticalc 80 Tesy

UA ВОДОНАГРІВАЧ ПОБУТОВИЙ ЕЛЕКТРИЧНИЙ 45-47 Керівництво з установки й експлуатації

1. Цей технічний опис і інструкція експлуатації мають на меті ознайомити Вас із виробом і умовами його правильного монтування й експлуатації. Інструкція призначена й для правоздатних техніків, які будуть монтувати прилад спочатку, демонтувати й ремонтувати у випадку пошкодження.
2. Дотримання вказівок в справжній інструкції, в першу чергу, являється в інтерес покупця, але разом з цим являється і однією з гарантійних умов, вказаних в гарантійній карті, щоб покупець міг скористатися безкоштовно гарантійним обслуговуванням. Виробник не несе відповідальність за ушкодження в приладі і евентуальні збитки, заподіяні в результаті експлуатації і/або монтажу, які не відповідають вказівкам і інструкціям в цьому керівництві.
3. Електричний бойлер відповідає вимогам EN 60335-1, EN 60335-2-21.
4. Цей прилад призначений для використання дітьми 8 і старше 8 років і людьми з обмеженими фізичними, чутливими або розумовими здібностями, або людьми з недостатнім досвідом і знаннями, якщо вони знаходяться під наглядом або інструктовані відповідно до безпечного використання приладу і розуміють небезпеки, які можуть виникнути
5. Діти не повинні грати з приладом
6. Чищення і обслуговування приладу не повинні здійснюватися дітьми, які не знаходяться під наглядом.

УВАГА! Неправильна установка та підключення приладу можуть зробити його небезпечним для здоров'я і життя споживачів, а також може заподіяти серіїозні і дововічні наслідки для них, у тому числі, але не тільки, до фізичних ушкоджень та/або смерти. Це також може привести до збитків їх майна /ушкодженню та/або знищенню /, а також таким третіх осіб, викликаним включно, але не тільки, повінню, вибухом, пожежею. Монтаж, підключення до водопроводу та до електричної мережі повинні виконуватися правоздатними електротехніками і техніками по ремонту та монтажу приладів, які отримали свою правоздатність на території країни, в якій здійснюється монтаж і введення в експлуатацію приладу, та відповідно до норм її законодавства.

Заборняються всякі зміни й перебудови в конструкції й електричній схемі бойлера. При констатуванні таких гарантія на прилад відпадає. Під зміною й перебудовою розуміється всяке відсторонення вкладених виробником елементів, вбудовування додаткових компонентів у бойлер, а елементів з аналогічними несхваленими виробником.

Монтаж

1. Бойлер необхідно монтувати тільки в приміщеннях з нормальною пожежною безпекою.
2. При монтажі в лазні він повинен бути монтований у такому місці, де 6 не обливався водою з душу або душ-трубки.
3. Він призначений для експлуатації тільки в закритих і опалюваних приміщеннях, в яких температура не падає нижче 4°C і не призначений для роботи у безперервному проточному режимі.
4. Прилад вішається на несучі планки, монтовані на його корпусі (якщо вони не закріплені на ньому, варто їх монтувати за допомогою прикладених болтів). Прилад вішається на двох гачках (min. ∅ 10 mm), закріпленим надійно за стіну (не включені в комплект вішання).

Приєднання бойлера до водогінної мережі

1. Прилад призначений для забезпечення гарячою водою побутових об'єктів, що мають водогінну мережу з тиском не більше 6 атмосфер (0,6 МРа).
2. Обов'язковим є монтування зворотно-запобіжного клапана (0,8 МРа), який куплений з бойлером. Він ставиться на вході холодної води, у відповідність зі стрілкою на його корпусі, яка вказує напрямок вхідної води. Не допускається інша гальмова арматура між клапаном і приладом.

Виключення: Якщо місцеві регуляторні (норми) вимагають використання іншого захисного клапана або пристрою (відповідного EN 1487 або EN 1489), тоді він має бути закупленим додатково. Для пристроїв, відповідних EN 1487, максимальний оголошений робочий тиск має бути 0.7 МРа. Для інших захисних клапанів, тиск, на якому вони відкалібровані, має бути на 0.1 МРа нижче маркувальної таблички приладу. У цих випадках поворотний захисний клапан, доставлений з приладом, не потрібно використати.

1. Поворотно-захисний клапан і трубопровід від нього до бойлера мають бути захищені від замерзання. При дренуванні шлангом - його вільний кінець завжди має бути відкритим до атмосфери (а не зануреним). Шланг також має бути захищений від замерзання.
2. Для безпечної роботи бойлера необхідно чистити регулярно зворотно-запобіжний клапан і оглядати правильне його функціонування / щоб не був блокованим/, а в районах із сильно вапняною водою чистити від зібраного вапняку. Ця послуга не є предметом гарантійного обслуговування.
3. Щоб уникнути заподіяння збитків споживачам і третім особам у випадку несправності в системі постачання гарячою водою необхідно, щоб прилад був монтований у приміщенні, що має підлогову гідроізоляцію й дренаж у каналізації. У ні якому випадку не ставте під приладом предмети, які не є водостійкими. При монтуванні приладу в приміщеннях без підлогової гідроізоляції необхідно зробити захисну ванну під ним із дренажем до каналізації.
4. При експлуатації - (режим нагріву води) - нормальним є, якщо крапає вода з дренажного отвору захисного клапана. Його необхідно залишити відкритим до атмосфери. Мають бути узяті заходи по відведенню або збору минулої кількості для відвертання збитків.
5. Якщо існує вірогідність пониження температури в приміщенні нижче 0°C, бойлер необхідно спорожнити від води.

Коли необхідне звільнення бойлера від води необхідно спочатку відключити електроживлення до нього. Зупинити подачу води до пристрою. Пустити кран змішувача з гарячою водою. Для зціджування води з бойлера, відкрийте кран 7 (малюнок 4). Якщо в даній інсталяції такий не передбачено, бойлер може бути звільнений від води, бойлер може бути спорожнений прямо з його вхідної труби, заздалегідь від'єднавши бойлер від водопроводу.

Приєднання до електричної мережі

1. Не включайте бойлер не переконавшись, що він наповнений водою.
2. При приєднанні бойлера до електричної мережі необхідно бути уважним, щоб правильно приєднати захисний провідник (у моделей без шнура зі штепселем).
3. У моделей, без шнура живлення струмова петля має бути забезпечена запобіжником і вбудованим пристроєм, оскільки це забезпечує роз'єднання усіх полюсів в умовах перенапруження категорії III.
4. Якщо шнур живлення (у моделей, укомплектованих з таким) є ушкодженим, тоді він повинен бути замінений сервісним представником або особою з подібною кваліфікацією, щоб уникнути всякого ризику.
5. При бойлерах горизонтального монтажу, ізоляція силових кабелів електричної інсталяції має бути захищена від контакту з фланцем приладу (у зоні під пластмасовою кришкою). Наприклад, з ізоляційною термоусадковою трубкою з температурною стійкістю більше 90 °C.
6. Під час нагріву з приладу можна почути свистячий шум (закипаюча вода). Це є нормальним і не повідомляється про ушкодження. Якщо цей шум посилюється з часом, тод і причиною є накопичення вапняку. Щоб усунути шум, необхідно почистити прилад. Ця послуга не є предметом гарантійного обслуговування.

Шановні клієнти,

Команда TESY сердечно поздоровляє Вас з новою покупкою. Сподіваємося, що Ваш новий прилад сприятиме поліпшенню комфорту у Вашому будинку.

UA

II. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

1. Номінальна місткість, літри - дивися табличку на приладі
2. Номінальний тиск - дивися табличку на приладі
3. Номінальна потужність - дивися табличку на приладі
4. Номінальний тиск - дивися табличку на приладі

Це не тиск з водопровідної мережі. Воно оголошене для приладу і відноситься до вимог стандартам безпеки.

1. Тип бойлера - закритий водонагрівач акумулюючий, з теплоізоляцією
2. Щоденне споживання електроенергії – див. Додаток I
3. Оголошений профіль навантаження – див. Додаток I
4. Кількість змішаної води при 40 °С V40 в літрах – див. Додаток I
5. Максимальна температура термостата – див. Додаток I
6. Заводські настройки температури – див. Додаток I
7. Енергетична ефективність в режимі нагріву води – див. Додаток I

Прилад складається з корпуса, фланця у своїй нижній частині /при бойлерах для вертикального монтажу/ або з боку / при бойлерах для горизонтального монтажу/, запобіжна пластмасова панель і зворотно-запобіжний клапан.

1. Корпус складається зі сталевого резервуара (водного баку) і кожуха (зовнішньої оболочки) з теплоізоляцією між ними з екологічно чистого з високою щільністю пінополіуретану, і двох труб з різьбленням G ½ " для подачі холодної води (із синім кільцем) і для випущення теплої (із червоним кільцем). Внутрішній резервуар залежно від моделі може бути двох видів:

- із чорної сталі, захищеної спеціальним стекло- керамічним і емалевим покриттям

• з нержавіючої сталі.

1. На фланці монтований електричний нагрівач. У бойлерів зі скло- керамічним покриттям монтований і магнієвий анод . Електричний нагрівач служить для нагрівання води в резервуарі й управляється термостатом, який автоматично підтримує певну температуру. Прилад має у своєму розпорядженні вбудоване обладнання для захисту від перегріву (термовимикач), яке виключає нагрівач із електричної мережі, коли температура води досягнеться високих показників.

2. Зворотно-запобіжний запобігає повному звільненню приладу при зупинці подачі холодної води з водогінної мережі. Він захищає прилад при підвищенні тиску у водному контейнері до більше високого показника від припустимого при режимі нагрівання (!при підвищенні температури вода розширються й тиск збільшується), шляхом випуску через дренажний отвір.

Зворотно-запобіжний клапан не може захистити прилад при подачі з водопроводу тиску вище оголошеного для приладу.

IV. МОНТАЖ I ВКЛЮЧЕННЯ

УВАГА! Неправильна установка та підключення приладу можуть зробити його небезпечним для здоров'я і життя споживачів, а також заподіями серйозні і довговічні наслідки для них, у тому числі, але не що, до фізичних ушкоджень та/або смерти. Це також може привести до їїх майна ўушкодженню та/або знищенню /, а також таким третіх цикликаним включно, але не тільки, повінню, вибухом, пожежею. аж, підключення до водопроводу та до електричної мережі повинні уватися правоздатними електротехніками і техніками по ремонту та тажу приладів, які отримали свою правоздатність на території країни, в дійснюється монтаж і введення в експлуатацію приладу, та відповідноом її законодавства.

Примітка: Монтування прилада платить покупець.

1. Монтаж

Рекомендується монтування приладу максимально ближче до місця використання гарячої води, щоб скоротити теплові втрати в трубопроводі. При монтажі в лазні він повинен бути монтований у такому місці, де б не обливався воюю з душу або душ-трубки. Можноливі два варіанти установки:

вертикальна установка GCV (малюнок 1а, таблиці 1) - При установці на стіні - пристрій підвішується на верхню планку, закріплену за його корпус. Прилад вішається на двох гачках (min. ∅ 10 mm), закріпленим надійно за стіну (не включені в комплект вішання). Конструкція несучої планки, при бойлерах вертикального монтажу, є універсальною й дозволена відстань між гаками від 220 до 310 мм - малюнок 1а.

- горизонтальна установка - GCH, GCR (малюнок 1b малюнок 1c) - При горизонтальній установці відстані між крюками є різними для різних об'ємів і вказані в таблиці 2 до малюнка 1b, таблиці 3 до малюнка 1c.

Щоб уникнути заподіяння збитків споживачам і третім особам у випадку несправності в системі постачання гарячою водою кідно, щоб прилад був монтований у приміщенні, що має гову їдроізоляцію й дренаж у каналізації. У ні якому випадку не те під приладом предмети, які не є водостійкими. При нуванні приладу в приміщеннях без підлоговогої їдроізоляції кідно зробити захисну ванну під ним із дренажем до каналізації.

Примітка: захисна ванна не входить у комплект і вибирається споживачем.

2. Приєднання бойлера до водогінної мережі

Малюнок 4.

Малюнок 3с - для полового монтажу.

Де: 1 - вхідна треба; 2 - запобіжний клапан; 3- скорочений вентиль (при тиску у водопроводі більш 0,7 Мра); 4 - гальмовий кран; 5 - лійка зі зв'язком до каналізації; 6 – шланг; 7 – кран для зціджування / спорожнення/ бойлера (водонагрівача)

При приєднанні бойлера до водогінної мережі необхідно мати на увазі вказівні кольорові знаки /кільця / на трубах: синій - для холодної /вхідної/ води, червоний - для гарячої /вихідної/ води. Обов'язковим є монтування зворотно-запобіжного клапана (0,8 МРа), який куплений з бойлером. Він ставиться на вході холодної води, у відповідність зі стрілкою на його корпусі, яка вказує напрямок вхідної води. Не допускається інша гальмова арматура між клапаном і приладом.

Виключення: Якщо місцеві регуляторні (норми) вимагають використання іншого захисного клапана або пристрою (відповідного EN 1487 або EN 1489), тоді він має бути закупленим додатково. Для пристроїв, відповідних EN 1487, максимальний оголошений робочий тиск має бути 0.7 МРа. Для інших захисних клапанів, тиск, на якому вони відкалібровані, має бути на 0.1 МРа нижче маркувальної таблички приладу. У цих випадках поворотний захисний клапан, доставлений з приладом, не потрібно використати.

Наявність інших /старих / зворотно-запобіжних клапанів може привести до ушкодження вашого приладу й вони повинні оронятися.

Не дозволяється інша замочна арматура між поворотно- запобіжним клапаном (захисним пристроєм) і приладом.

Не допускається вгвинчування клапана до різьблення завдовжки більше 10 мм., у гіршому випадку це може привести до дження вашего клапана і є небезпечним для вашого приладу.

У бойлерів з вертикальним монтажем запобіжнийі клапан повинен бути приєднаний до вхідної труби при знятій пластмасовій ні приладу.

Поворотно-захисний клапан і трубопровід від нього до бойлера мають бути захищені від замерзання. При дренуванні шлангом - вільний кінець завжди має бути відкритим до атмосфери (а не неним). Шланг також має бути захищений від замерзання.

Наповнення бойлера водою здійснюється шляхом відкриттям крана для подачі холодної води з водогінної мережі до нього й крана для гарячої води на змішувальній батареї. Після наповнення зі змішувача повинна потекти безперервний струмінь води. Уже можете закрити кран для теплої води.

Коли необхідне звільнення бойлера від води необхідно спочатку відключити електроживлення до нього. Зупинити подачу води до пристрою. Пустити кран змішувача з гарячою водою. Для зціджування води з бойлера, відкрийте кран 7 (малюнок 4). Якщо в даній інсталяції такий не передбачено, бойлер може бути спорожнений прямо з його вхідної труби, заздалегідь від'єднавши бойлер від водопроводу.

При знятті фланця є нормальним витікання декількох літрів води, що залишилися у водному контейнері.

При виливанні необхідно взяти міри запобігання збитків від води, що виливається.

У випадку якщо тиск у водопровідній мережі перевищує вказані показники в параграфі і вище, тоді необхідно встановити редукуючий вентиль, інакше бойлер не буде експлуатований правильно. Виробник не бере на себе відповідальність за проблеми, що з'явилися від неправильного експлуатування приладу.

3. Приєднання до електричної мережі.

До включення електроживления переконайтеся в тому, що прилад наповнений водою.

3.1. У моделей, щопостачаются зі шнуром живлення в комплекті зі штепселем, приседнання здійснюється шляхом його включення в контакт. Від'єднання від електричної мережі здійснюється шляхом відключення штепселя з контакту.

Контакт має бути правильно приєднаний до окремого струмового круга, забезпеченого запобіжником. Він має бути пленим.

3.2. Водонагрівачі оснащені шнуром живлення без вилки

Цей прилад має бути підключений до окремої струмової петлі стаціонарної електричної інсталяції, забезпеченої запобіжником з оголошеним номінальним струмом 16А(20А для потужності > 3700W). Зв'язок має бути постійним - без штепсельних з'єднань. Струмова петля має бути забезпечена запобіжником і вбудованим пристроєм, оскільки це забезпечує роз'єднання усіх полюсів в умовах перенапруження категорії II.

Підключення провідників шнура живлення приладу має бути виконане таким чином:

• Провідник з ізоляцією коричневого кольору - до фази провідника електричної інсталяції (L)
• Провідник з ізоляцією синього кольору - до нейтрального провідника електричної інсталяції (N)
• Провідник з ізоляцією жовто-зеленого кольору - до захисного провідника електричної інсталяції (⊥)

3.3. Водонагрівач без шнура живлення

Цей прилад має бути підключений до окремої струмової петлі стаціонарної електричної інсталяції, забезпеченої запобіжником з оголошеним номінальним струмом 16А(20А для потужності > 3700W). Підключення виконується мідними одножильними(твердими) провідниками - кабель 3x2,5 mm² для загальної потужності 3000W(кабель 3x4.0 mm² для потужності > 3700W).

В електричний контур для живлення приладу необхідно вмонтувати пристрій, який би забезпечував роз'єднання всіх полюсів в умові наднапруження категорії III.

Щоб монтувати електричний провідник живлення до бойлера, необхідно зняти пластмасову кришку.

З'єднання живлячих дротів має бути відповідно до маркіровок електричних затисків, як слід:

• фазну напругу до позначення А або А1 або Л або Л1.
• нейтральний до позначення N (В або В1 або N1)
• Обов'язковим є приєднання захисного провідника до гвинтового з'єднання, позначене зі знаком

Після монтажу пластмасова кришка закривається знову!

Пояснення до малюнок 3:

TS – термовимикач; TR – терморегулятор; S – ключ (у моделей з таким); R – нагрівач; IL – сигнальна лампа; F – фланець.

V. АНТИКОРОЗІЙНИЙ ЗАХИСТ - МАГНІЄВИЙ АНОД (У БОЙЛЕРІВ З ОДНИМ КОНТЕЙНЕРОМ ЗІ СКЛО- КЕРАМІЧНИМ ПОКРИТТЯМ)

Магнієвий анод захищає внутрішню поверхню водного контейнера від корозії.

Він є елементом, що зношується, який підлягає періодичній підміні.
З обліком довгострокової й безаварійної експлуатації Вашого бойлера, виробник рекомендує періодичний огляд стану магнієвого анода правозвратним техніком і підміну при необхідності, а це може відбутися під час періодичної профилактики приладу.
3 питань підміни звертайтеся до спеціалізованих сервізів!

VI. РОБОТА IЗ ПРИЛАДОМ

Перед першим включенням приладу переконайтеся, що водонагрівач правильно підключений до мережі і наповнений водою.

1. Водонагрівачі з BOOST контролем

1.1. Елементи управління

Мал. 2, де:

1 - Кнопка електричного вимикача (у моделей з вимикачем)
2 - Світлові індикатори
3 - Руків'я для терморегулятора (вбудоване з кнопкою електричного вимикача).
1.2. Включення приладу.

Водонагрівач включається за допомогою пристрою, вбудованого в установку, описану в підпункті 3 параграфі V або шляхом підключення вилки до електричної розетки (якщо модель оснащена шнуром з вилкою).

За допомогою Кнопки електричного вимикача активується BOOST функція.

Кнопка електричного перемикача приладу рельєфний і позначений знаком ⬤.

Щоб включити функцію BOOST, натисніть кнопку до упору і відпустіть її. Кнопка залишається натиснутою і горить червоним кольором, вказуючи на те, що кнопка включена, і пристрій працюватиме на максимальній потужності.

Максимальна потужність нагріву вказана на паспортній табличці приладу.

Кнопка горить постійно, поки вода в приладі нагріється. Кнопка гасне, коли досягається задана температура води, і термостат відключає живлення нагрівача.

Щоб відключити функцію BOOST, натисніть кнопку до упору, потім відпустите її. Кнопка повинна виділятися і світлова індикація гасне (якщо прилад знаходиться в режимі нагріву), що означає, що функція BOOST відключена. Прилад залишається в режимі роботи з мінімальною потужністю нагрівача.

BOOST "OFF"

BOOST "ON"

Увага! Кнопка BOOST спалахує тільки тоді, коли активні функція BOOST і режим нагріву води. Коли функція BOOST активована і досягнута задана температура води, кнопка BOOST не горить. Індикацією активної функції BOOST залишається натиснута кнопка BOOST.

Контрольні лампочки (індикатори)

Горять червоним - прилад знаходиться в режимі нагріву. (Якщо пристрій знаходиться в режимі BOOST, кнопка BOOST спалахує червоним.)

Горять синім - вода в приладі нагрілася і терморегулятор відключив живлення нагрівача. (Якщо пристрій знаходиться в режимі BOOST, кнопка BOOST гасне.)

Індикатори не світяться, коли:

електроживлення не подається на прилад, або

захист від перегрівання приладу відключений - дивися п.2 нижче Коли функція BOOST активована, прилад працює на максимальній потужності для нагріву води. Функція BOOST рекомендується, якщо ви хочете, щоб прилад впродовж короткого часу досяг заданої температури води.

Вибір рівня потужності для нагріву води:

Оголошена потужність (відмічена на паспортній табличці)	Вимкнена кнопка BOOST Включена кнопка BOOST
	[ХКНН]	[У6УУ]
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

Ця функція дозволяє вибрати бажану температуру. Щоб зробити свій вибір, поверніть ручку на панелі, помістивши маркер у відповідне положення (мал.2). Щоб збільшити температуру, поверніть за годинниковою стрілкою.

Один раз місяць ставте ручку в позицію максимальної температури протяєом доби (окрім якщо прилад постійно працює в цьому режимі) - див. Додаток - I Максимальна температура термостата. Таким чином забезпечується більш висока гігієна води, що нагрівається.

- Режим„Проти замерзання“

Встановіть ручку в положення "MIN" відповідно до мал.2. 3 цим налаштуванням прилад підтримує температуру, яка запобігає замерзанню води.

ВАЖЛИВО: Електричне живлення має бути включене. Запобіжний клапан і трубопровід від нього до приладу мають бути захищені від замерзання.

Позиція Є (Економія електроенергії) - В цьому режимі

температура води досягає близько 60°C. Таким чином зменшується втрата тепла.

2. Захист по температурі (дійсно для всіх моделей).

Прилад обладнаний спеціальним пристроєм (термовимикачем) для захисту від перегріву води, яке виключає нагрівач із електричної мережі, коли температура досягнеться дуже високих показників.

Після активації, цей пристрій не регенерує себе і прилад не працюватиме. Зверніться в авторизований сервіс для усунення проблеми.

VII. ПЕРІОДИЧНА ПІДТРИМКА

При нормальній роботі бойлера, під впливом високої температури на поверхні нагрівача відкладається вапняк / т.зв. накип /. Це погіршує теплообмін між нагрівачем і водою. Температура на поверхні нагрівача й у зоні біля нього збільшується. 3'являється характерний шум /закипаюча вода/. Терморегулятор починає включати й виключати частіше. Можлива поява "помилкового" залучення температурного захисту. Із цієї причини виробник цього приладу рекомендує профілактику на кожні два роки Вашого приладу спеціалізованим сервісним центром або сервісною базою. Ця профілактика повинна включати чищення й огляд анодного протектора (при бойлерах зі скло- керамічним покриттям), який якщо буде потреба підлягає заміні.

Для чищення приладу використайте вологу тканину. Не використайте абразивні або такі, що містять розчинник чистячи речовини. Не обливати прилад водою.

Виробник не відповідає за всі наслідки, внаслідок недотримання цієї інструкції.

Вказівки по охороні навколишнього середовища.

Старі електроприлади містять коштовні метали йі зцієї причини не треба їх викидати разом з побутовим сміттям! Просимо Вас сприяти своєю активною допомогою охороні навколишнього середовища й передати прилад в організовані викупні пункти (якщо існують такі).
