Produkto tipas	Elektrinis akumuliacinis vandens šildytuvas
Prekės ženklas	Tesy
Modelis	Anticalc 80
Nominalus tūris	80 litrų
Nominali įtampa	230 V ~ 50 Hz
Nominali galia	1600 W / 2400 W (pagal versiją)
Nominalus slėgis	0,6 MPa
Bako tipas	Emaliuotas plienas su magnio anodu
Apytiksliai matmenys (A x P x G)	850 x 450 x 450 mm
Apytikslis svoris	22 kg (tuščias)
Elektros maitinimas	Vienfazė, 230 V, 50 Hz, atskira grandinė su 16 A saugikliu (20 A >3700 W)
Pagrindinės funkcijos	Termostatinis reguliavimas, BOOST funkcija (greitas kaitinimas), apsaugos nuo užšalimo režimas, energijos taupymo režimas
Hidraulinis prijungimas	Šalto vandens įvadas (mėlynas) ir karšto vandens išvadas (raudonas), jungtys G 1/2"
Apsauginis vožtuvas	Pridedamas apsauginis vožtuvas, montuojamas ant šalto vandens įvado
Apsauga nuo užšalimo	Taip, MIN nustatymas palaiko vandenį neužšalusį (reikalingas elektros maitinimas)
Įprastinė priežiūra	Vožtuvo valymas, magnio anodo patikra (rekomenduojamas kasmetinis keitimas)
Išorės valymas	Drėgna šluoste, be abrazyvinių priemonių
Šiluminė apsauga	Integruotas terminis ribotuvas (išjungia perkaitus)
Galimos atsarginės dalys	Magnio anodas, apsauginis vožtuvas, termoreguliatorius, šildymo flanšas
Remontuojamumas	Įsikiša kvalifikuotas įgaliotas technikas; rekomenduojama tikrinti kas 2 metus
Naudojimas	Viduje, šildomose patalpose, aplinkos temperatūra > 4 °C

Dažnai užduodami klausimai - Anticalc 80 Tesy

Kaip įrengti vandens šildytuvą Anticalc 80?

Montavimą turi atlikti kvalifikuotas specialistas. Pritvirtinkite prietaisą prie sienos naudodami pateiktas tvirtinimo detales (skersmuo 10 mm). Prijunkite šalto vandens įvadą (mėlynas) ir karšto vandens išvadą (raudonas). Būtinai sumontuokite pateiktą apsauginį vožtuvą ant šalto vandens įvado. Prijunkite elektros maitinimą prie atskiros grandinės su 16 A saugikliu (20 A, jei galia >3700 W).

Kaip pirmą kartą pripildyti vandens šildytuvą?

Atidarykite šalto vandens čiaupą ir vieną karšto vandens maišytuvo čiaupą. Palaukite, kol iš karšto čiaupo nuolat tekės vanduo – tai rodo, kad bakas pilnas. Patikrinkite, ar nėra nuotėkių. Uždarykite karštą čiaupą. Tada galite įjungti prietaisą.

Ką reiškia BOOST funkcija ir kaip ją naudoti?

BOOST funkcija leidžia pašildyti vandenį maksimalia galia greitam kaitinimui. Paspauskite BOOST mygtuką, kol jis įsijungs ir užsidegs raudonai. Jis lieka įjungtas kaitinimo metu. Pasiekus temperatūrą, mygtukas užgęsta (funkcija išlieka aktyvi, kol jis paspaustas). Norėdami išjungti, paspauskite dar kartą.

Kodėl vanduo teka per apsauginį vožtuvą?

Šiek tiek vandens nutekėjimas per vožtuvo išleidimo angą kaitinimo metu yra normalus: tai terminio plėtimosi vanduo. Įsitikinkite, kad vožtuvas nėra užblokuotas. Jei nutekėjimas per didelis, tinklo slėgis gali būti per aukštas (>0,7 MPa); sumontuokite slėgio reduktorių.

Kaip prižiūrėti magnio anodą?

Magnio anodas apsaugo baką nuo korozijos. Rekomenduojama, kad jį kasmet patikrintų įgaliotas specialistas ir prireikus pakeistų. Ši operacija neapima garantijos.

Ką daryti, jei prietaisas kelia triukšmą (švilpimą, burbuliavimą)?

Šiek tiek triukšmo kaitinimo metu yra normalu. Jei triukšmas tampa stiprus, tai dėl kalkių nuosėdų ant šildymo elemento. Paverskite prietaisą profesionaliai nukalkinti. Ši paslauga neapima garantijos.

Kaip išleisti vandenį iš vandens šildytuvo?

Pirmiausia išjunkite elektros maitinimą. Uždarykite šalto vandens įvado čiaupą. Atidarykite karšto vandens maišytuvo čiaupą, kad patektų oras. Atidarykite nuleidimo čiaupą (jei yra) arba atjunkite šalto vandens įvado žarną, kad išleistumėte vandenį. Imkitės atsargumo priemonių nuo potvynio.

Kokia rekomenduojama temperatūra energijai taupyti?

Nustatykite termostatą į taupymo padėtį (apie 60 °C). Tai sumažina šilumos nuostolius ir riboja kalkių kaupimąsi. Kartą per mėnesį pakelkite iki maksimalios temperatūros 24 valandoms dėl higienos (legionelės).

Ką daryti, jei prietaisas nebešildo?

Pirmiausia patikrinkite elektros maitinimą (saugiklį, grandinės pertraukiklį). Įsitikinkite, kad terminis ribotuvas neišsijungė (jei taip, kreipkitės į įgaliotą aptarnavimo centrą). Taip pat patikrinkite, ar termostatas nėra minimalioje arba apsaugos nuo užšalimo padėtyje. Jei niekas neveikia, kvieskite techniką.

Ar galima naudoti vandens šildytuvą žiemą nešildomoje patalpoje?

Prietaisas nėra skirtas veikti žemesnėje nei 4 °C temperatūroje. Jei yra užšalimo pavojus, įjunkite apsaugos nuo užšalimo režimą (MIN padėtis) ir užtikrinkite, kad būtų tiekiama elektra. Vamzdynai taip pat turi būti apsaugoti nuo užšalimo.

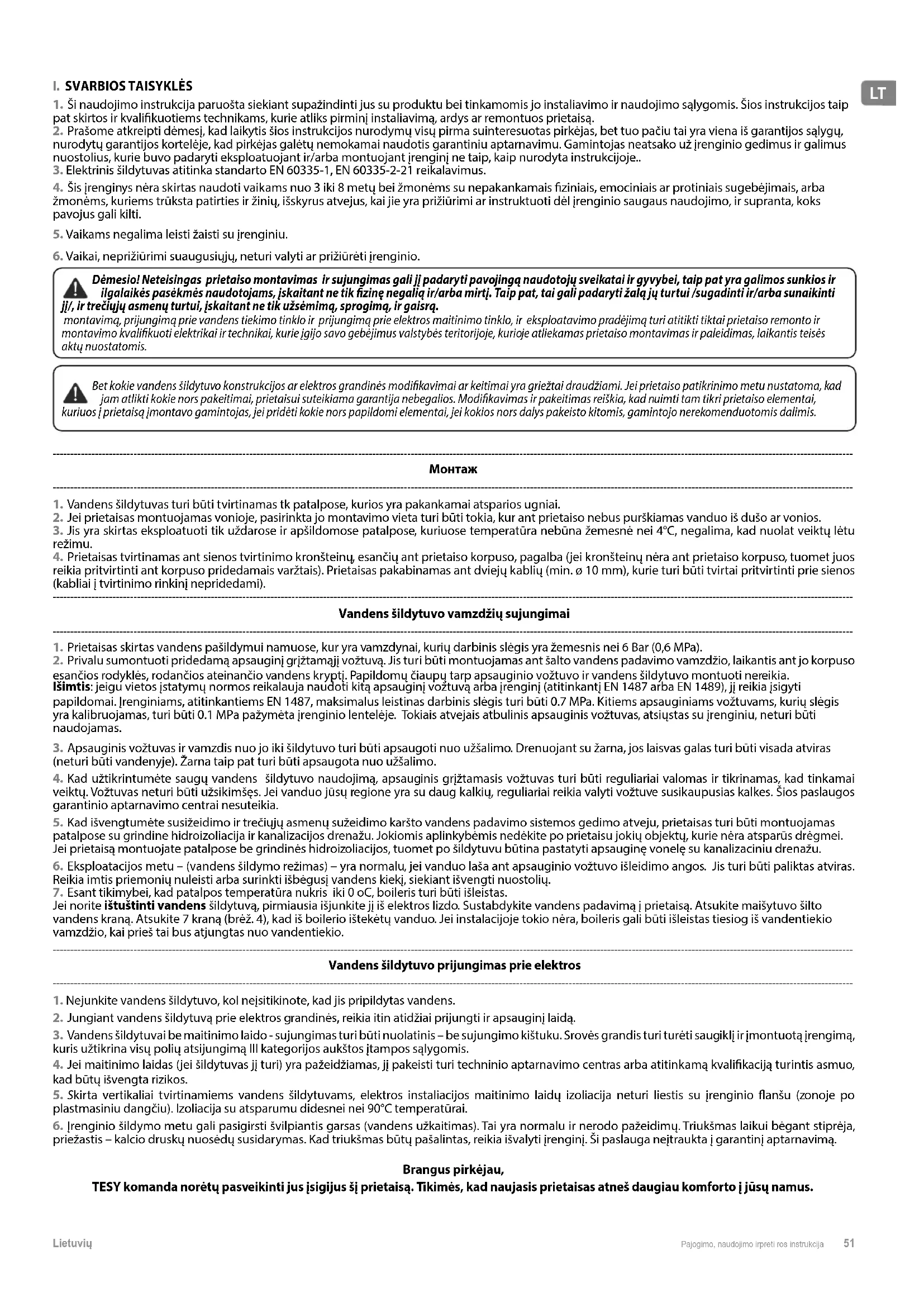

NAUDOJIMO INSTRUKCIJA Anticalc 80 Tesy

1. Ši naudojimo instrukcija paruošta siekiant supažindinti jus su produktu bei tinkamomis jo installavimo ir naudojimo sąlygomis. Šios instrukcijos taip pat skirtos ir kvalifikuotiems technikams, kurie atliks pirminį installavimą, ardys ar remontuos prietaisą.

2. Prašome atkreipti dėmesį, kad laikytis šios instrukcijos nurodymų visų pirma suinteresuotas pirkėjas, bet tuo pačiu tai yra viena iš garantijos sąlygų, nurodytų garantijos kortelėje, kad pirkėjas galėtų nemokamai naudotis garantiniu aptarnavimu. Gamintojas neatsako už įrenginio gedimus ir galimus nuostolius, kurie buvo padaryti eksploatuojant ir/arba montuojant įrenginį ne taip, kaip nurodyta instrukcijoje..

3. Elektrinis šildytuvas atitinka standarto EN 60335-1, EN 60335-2-21 reikalavimus.

4. Šis jrenginys nėra skirtas naudoti vaikams nuo 3 iki 8 metų bei žmonėms su nepakankamais fiziniais, emociniais ar protiniais sugebėjimais, arba žmonėms, kuriems trūksta patirties ir žinių, išskyrus atvejus, kai jie yra prižiūrimi ar instruktuoti dėl jrenginio saugaus naudojimo, ir supranta, koks pavojus gali kilti.

5. Vaikams negalima leisti žaisti su jrenginiu.

6. Vaikai, neprižiūrimi suaugusiuju, neturi valyti ar prižiūrėti įrenginio.

Dèmesio! Neteisingas prietaiso montavimas ir sujungimas gali jį padaryti pavojingą naudotojų sveikatai ir gyvybei, taip pat yra galimos sunkios ir ilgalaikės pasėkmės naudotojams, įskaitant ne tik fizinę negalią ir/arba mirtį. Taip pat, tai gali padaryti žalą jų turtui /sugadinti ir/arba sunaikinti jį/, ir trečiųjų asmenų turtui, įskaitant ne tik užsėmimą, sprogimą, ir gaisrą.

montavima, prijungima prie vandens tiekimo tinklo ir prijungima prie elektros maitinimo tinklo, ir eksploatavimo pradėjima turi atitikti tiktai prietaiso remonto ir montavimo kvalifkuoti elektrikai ir technikai, kurie įgijo savo gebėjimus valstybės teritorijoje, kurioje atliekamas prietaiso montavimas ir paleidimas, laikantis teisės aktų nuostatomis.

Bet kokie vandens šildytuvo konstrukcijos ar elektros grandinės modifikavimai ar keitimai yra griežtai draudžiami. Jei prietaiso patikrinimo metu nustatoma, kad jam atlikti kokie nors pakeitimai, prietaisui suteikiama garantija nebegalios. Modifikavimas ir pakeitimas reiškia, kad nuimti tam tikri prietaiso elementai, kuriuos i prietaisą įmontavo gamintojas, jei pridėti kokie nors papildomi elementai, jei kokios nors dalys pakeisto kitomis, gamintojo nerekomenduotomis dalimis.

Монтаж

1. Vandens šildytuvas turi būti tvirtinamas tk patalpose, kurios yra pakankamai atsparios ugniai.
2. Jei prietaisas montuojamas vonioje, pasirinkta jo montavimo vieta turi būti tokia, kur ant prietaiso nebus purškiamas vanduo iš dušo ar vonios.
3. Jis yra skirtas eksploatuoti tik uždarose ir apšildomose patalpose, kuriuose temperatūra nebūna žemesnė nei 4°C, negalima, kad nuolat veiktų lėtu režimu.
4. Prietaisas tvirtinamas ant sienos tvirtinimo kronšteinų, esančių ant prietaiso korpuso, pagalba (jei kronšteinų nėra ant prietaiso korpuso, tuomet juos reikia pritvirtinti ant korpuso pridedamais varžtais). Prietaisas pakabinamas ant dviejų kablių (min. ø 10 mm), kurie turi būti tvirtai pritvirtinti prie sienos (kabliai į tvirtinimo rinkinį nepridedami).

Vandens šildytuvo vamzdžių sujungimai

1. Prietaisas skirtas vandens pašildymui namuose, kur yra vamzdynai, kurių darbinis slėgis yra žemesnis nei 6 Bar (0,6 MPa).
2. Privalu sumontuoti pridedamą apsauginį grįžtamajį vožtuva. Jis turi būti montuojamas ant šalto vandens padavimo vamzdžio, laikantis ant jo korpuso esančios rodyklės, rodančios ateinančio vandens kryptį. Papildomų čiaupų tarp apsauginio vožtuvo ir vandens šildytuvo montuoti nereikia. Išimtis: jeigu vietos įstatymų normos reikalauja naudoti kitą apsauginį vožtuva arba įrenginį (atitinkantį EN 1487 arba EN 1489), jį reikia įsigyti papildomai. įrenginiams, atitinkantiems EN 1487, maksimalus leistinas darbinis slėgis turi būti 0.7 MPa. Kitiems apsauginiams vožtuvams, kurių slėgis yra kalibruojamas, turi būti 0.1 MPa pažymėta įrenginio lentelėje. Tokiais atvejais atbulinis apsauginis vožtuvas, atsiųstas su įrenginiu, neturi būti naudojamas.
3. Apsauginis vožtuvas ir vamzdis nuo jo iki šildytuvo turi būti apsaugoti nuo užšalimo. Drenuojant su žarna, jos laisvas galas turi būti visada atviras (neturi būti vandenyje). Žarna taip pat turi būti apsaugota nuo užšalimo.
4. Kad užtikrintumėte saugų vandens šildytuvo naudojimą, apsauginis grįžtamasis vožtuvas turi būti reguliariai valomas ir tikrinamas, kad tinkamai veiktų. Vožtuvas neturi būti užsikimšęs. Jei vanduo jūsų regione yra su daug kalkių, reguliariai reikia valyti vožtuve susikaupusias kalkes. Šios paslaugos garantinio aptarnavimo central nesuteikia.
5. Kad išvengtumėte susižeidimo ir trečiųjų asmenų sužeidimo karšto vandens padavimo sistemos gedimo atveju, prietaisas turi būti montuojamas patalpose su grindine hidroizoliacija ir kanalizacijos drenažu. Jokiomis aplinkybėmis nedėkite po prietaisu jokių objektų, kurie nėra atsparūs drėgmei. Jei prietaisą montuojate patalpose be grindinės hidroizoliacijos, tuomet po šildytuvu būtina pastatyti apsauginę vonelę su kanalizaciniu drenažu.
6. Eksploatacijos metu – (vandens šildymo režimas) – yra normalu, jei vanduo laša ant apsauginio vožtuvo išleidimo angos. Jis turi būti paliktas atviras. Reikia imtis priemoniu nuleisti arba surinkti išbėgusi vandens kiekį, siekiant išvengti nuostolių.
7. Esant tikimybei, kad patalpos temperatūra nukris iki 0 oC, boileris turi būti išleistas.
   Jei norite ištuštinti vandens šildytuvą, pirmiausia išjunkite ji iš elektros lizdo. Sustabdykite vandens padavimą j prietaisą. Atsukite maišytuvo šilto vandens kraną. Atsukite 7 kraną (brėž. 4), kad iš boilerio ištekėtų vanduo. Jei instalacijoje tokio nėra, boileris gali būti išleistas tiesiog iš vandentiekio vamzdžio, kai prieš tai bus atjungtas nuo vandentiekio.

Vandens šildytuvo prijungimas prie elektros

1. Nejunkite vandens šildytuvo, kol nejsitikinote, kad jis pripildytas vandens.
2. Jungiant vandens šildytuvą prie elektros grandinės, reikia itin atidžiai prijungti ir apsauginį laidą.
3. Vandens šildytuvai be maitinimo laido - sujungimas turi būti nuolatinis – be sujungimo kištuku. Srovės grandis turi turėti saugiklį ir įmontuotą įrengimą, kuris užtikrina visų polių atsijungimą lll kategorijos aukštos įtampos sąlygomis.
4. Jei maitinimo laidas (jei šildytuvas jj turi) yra pažeidžiamas, jj pakeisti turi techninio aptarnavimo centras arba atitinkamą kvalifikaciją turintis asmuo, kad būtų išvengta rizikos.
5. Skirta vertikaliai tvirtinamiems vandens šildytuvams, elektros instaliacijos maitinimo laidų izoliacija neturi liestis su įrenginio flanšu (zonoje po plastmasiniu dangčiu). Izoliacija su atsparumu didesnei nei 90°C temperatūrai.
6. Irenginio šildymo metu gali pasigirsti švilpiantis garsas (vandens užkaitimas). Tai yra normalu ir nerodo pažeidimų. Triukšmas laikui bėgant stiprėja, priežastis – kalcio druskų nuosėdų susidarymas. Kad triukšmas būtų pašalintas, reikia išvalyti jrenginį. Ši paslauga nejtraukta į garantinį aptarnavimą.

Brangus pirkėjau,

TESY komanda norėtų pasveikinti jus įsigijus šį prietaisą. Tikimės, kad naujasis prietaisas atneš daugiau komforto į jūsų namus.

LT

II. TECHNINIAI DUOMENYS

1. Nominalus tūris V, litrais - žiūrėkite duomenų lentelę ant prietaiso
2. Nominali įtampa - žiūrėkite duomenų lentelę ant prietaiso
3. Nominalus elektros sunaudojimas - žiūrėkite duomenų lentelę ant prietaiso
4. Nominalus slėgis - žiūrėkite duomenų lentelę ant prietaiso

Tai nėra vandentiekio tinklo slėgis. Tai susiję su įrenginiu ir saugumo standartų reikalavimais.

1. Vandens šildytuvo tipas - uždaro tipo akumuliacinis vandens šildytuvas su termine izoliacija
2. Elektros energijos suvartojimas per dieną – žiūrėti | priedą
3. Paskelbtas apkrovos profilis – žiūrėti I priedą
4. Sumaišomo vandens kiekis esant temperatūrai 40°C V40 litrais - žiūrėti I priedą
5. Maksimali termostato temperatūra - žiūrėti I priedą
6. Gamykloje nustatyti temperatūros nustatymai - žiūrėti I priedą
7. Energetinis efektyvumas vandens šildymo metu - žiūrėti I priedą

APRAŠYMAS IR VEIKIMO PRINCIPAS

Prietaisą sudaro korpusas, flanšas apatinėje prietaiso dalyje (vandens šildytuvams, kurie skirti vertikaliam montavimui) arba šone (vandens šildytuvams, kurie skirti horizontaliam montavimui), apsauginio plastikinio skydelio ir apsauginio grįžtamojo vožtuvo.

1. Korpusas sudarytas iš plieninio rezervuaro (vandens talpos) ir gaubto (išorinis gaubtas) su termoizoliacija tarp ju, pagaminta iš ekologiškai švarios didelio tankio poliuretano putos, taip pat dviejju vamzdžių su sriegiu G ½" šalto vandens padavimui (pažymėtas mėlynu žiedu) ir karšto vandens išleidimui (pažymėtas raudonu žiedu).

Vidinė talpa/rezervuaras gali būt dviejų rūšių, priklausomai nuo modelio:

Pagamintas iš plieno, apsaugotu nuo korozijos specialia stiklo keramikos danga.

Pagamintas iš nerūdijančio plieno.

1. Flanšas yra su elektriniu šildytuvu ir termostatu. Vandens šildytuvai su stiklo keramine danga turi magnio apsauginj jrenginj / saugiklj.

Elektrinis šildytuvas naudojamas vandens šildymui rezervuare ir yra valdomas termostato, kuris automatiškai palaiko nustatytą temperatūrą.

Termostatas yra su apsauginiu saugikliu nuo perkaitimo, kuris išjungia šildytuvą, kai temperatūra pasidaro per didelė.

1. Apsauginis grižtamasis vožtuvas apsaugo nuo to, kad prietaisas visai neištuštėtų tuo atveju, jei netikėtai nutraukiamas šalto vandens padavimas. Vožtuvas apsaugo prietaisą nuo slėgio padidėjimo iki aukštesnio lygio nei leistinas kaitinimo metu (slėgis didėja didėjant temperatūrai), išleisdamas slėgio perteklių per išleidimo angą.

Apsauginis grižtamasis vožtuvas negali apsaugoti prietaiso, jei vandentiekio slėgis viršija leistiną slėgi, nurodytą ant prietaiso.

IV. MONTAVIMAS IR |JUNGIMAS

Dêmesio! Neteisingas prietaiso montavimas ir sujungimas gali jį padaryti pavojingą naudotojų sveikatali ir gyvybel, talp pat yra nos sunkios ir ilgalaikės pasėkmės naudotojams, įskaitant ne tik fizinę ia ir/arba mirtį. Taip pat, tai gali padaryti žalą jų turtui /sugadinti ir/ sunaikinti jį/, ir trečiųjų asmenų turtui, įskaitant ne tik užsėmimą, imą, ir gaisrą.

montavimą, prijungimą prie vandens tiekimo tinklo ir prijungimą prie elektros maitinimo tinklo, ir eksploatavimo pradėjimą turi atitikti tiktai prietaiso remonto ir montavimo kvalifikuoti elektrikai ir technikai, kurie įgijo savo gebėjimus valstybės teritorijoje, kurioje atliekamas prietaiso montavimas ir paleidimas, laikantis teisės aktų nuostatomis.

Pastaba: Prietaiso jrengimas yra vykdomas pirkėjo sąskaita.

1. Montavimas

Rekomenduojame prietaisą montuoti netoli tų vietų, kur reikalinga naudoti karštą vandenį, kad būtų sumažintas karščio praradimas perdavimo metu. jei prietaisas montuojamas vonioje, pasirinkta jo montavimo vieta turi būti tokia, kur ant prietaiso nebus purškiamas vanduo iš dušo ar vonios. Galimi du montavimo variantai:

vertikalus montavimas GCV (1 lentelėje, 1a pav.) – Montuojant prie sienos – įrenginys pakabinamas už viršutinės atraminės plokštelės, montuojamos prie jo korpuso.

Prietaisas pakabinamas ant dviejų kablių (min. ∅ 10 mm), kurie turi būti tvirtai pritvirtinti prie sienos (kabliai į tvirtinimo rinkinį nepridedami). Tvirtinimo kronšteinų konstrukcija, skirta vertikaliai tvirtinamiems vandens šildytuvams, yra universali ir galimas atstumas tarp kablių yra nuo 220 iki 310mm - 1a pav.

horizontalus montavimas - GCH, GCR (1b pav., 1c pav.) – Horizontaliam montavimui atstumai tarp kabliukų yra skirtingi priklausomai nuo apimties, ir yra nurodyti 2 lentelėje prie 1b pav.; 3 lentelėje 1c pav.

Kad išvengtumėte susižeidimo ir trečiųjų asmenų sužeidimo karšto vandens padavimo sistemos gedimo atveju, prietaisas turi būti montuojamas patalpose su grindine hidroizoliacija ir kanalizacijos drenažu. Jokiomis aplinkybėmis nedėkite po prietaisu jokių objektų, kurie nėra atsparūs drėgmei. Jei prietaisą montuojate patalpose be grindinės hidroizoliacijos, tuomet po šildytuvu būtina pastatyti apsauginę vonelę su kanalizaciniu drenažu.

Pastaba: komplekte néra apsauginés vonelès, taigi ją naudotojas turi jsigyti atskirai.

2. Vandens šildytuvo vamzdžių sujungimai

4 pav.

1 - jėjimo vamzdis; 2 - apsauginis vožtuvas; 3 - redukcinis ventilis (kaš spaudimas vandentiekyje viršija 0,6 MPa); 4 - stabdymo vožtuvas; 5 - piltuvėlis prijungtas prie kanalizacijos; 6 – žarna; 7 – Boilerio išleidimo kranas

Jungdami vandens šildytuvą prie vandentiekio, laikykitės ant vamzdžių esančių spalvotų žymų: mėlyna - šaltam (ateinančiam) vandeniui, raudona - šiltam (įšeinančiam) vandeniui.

Privalu sumontuoti pridedamą apsauginį grįžtamajį vožtuva. Jis turi būti montuojamas ant šalto vandens padavimo vamzdžio, laikantis ant jo korpuso esančios rodyklės, rodančios ateinančio vandens kryptį. Papildomų čiaupų tarp apsauginio vožtuvo ir vandens šildytuvo montuoti nereikia.

Išimtis: jeigu vietos įstatymų normos reikalauja naudoti kitą apsauginį vožtuva arba įrenginį (atitinkantį EN 1487 arba EN 1489), jį reikia įsigyti papildomai. įrenginiams, atitinkantiems EN 1487, maksimalus leistinas darbinis slėgis turi būti 0.7 MPa. Kitiems apsauginiams vožtuvas, kurių slėgis yra kalibruojamas, turi būti 0.1 MPa pažymėta įrenginio lentelėje. Tokiais atvejais atbulinis apsauginis vožtuvas, atsiųstas su įrenginiu, neturi būti naudojamas.

Kitų (senu) vožtuvų buvimas gali tapti prietaiso sugedimo priežastimi, taigį senus vožtuvus būtina išimti.

Negali būti naudojama jokia kita uždaromoji armatūra tarp apsauginio vožtuvo (apsauginio įrengimo) ir įrenginio.

Draudžiama prijungti apsauginj grižtamajj vožtuva prie ilgesnių nei 10mm sriegiu, kadangi tokiu atveju vožtuvas gali būti sugadintas ir kelti pavojų sui.

Montuojant vertikalų vandens šildytuvą apsauginis vožtuvas turi būti jungiamas prie jeinančio vamzdžio nuimant plastikinį dangtelį.

Apsauginis vožtuvas ir vamzdis nuo jo iki šildytuvo turi būti apsaugoti nuo užšalimo. Drenuojant su žarna, jos laisvas galas turi būti visada atviras būti vandenyje). Žarna taip pat turi būti apsaugota nuo užšalimo.

Norint pripildyti vandens šildytuvą reikia atsukti vandentiekio šalto vandens padavimo kraną bei karšto vandens maišytuvo kraną. Po to, kai vandens rezervuaras pripildomas, iš vandens maišytuvo turi pradėti bėgti nuolatinė vandens srovė. Dabar galima užsukti karšto vandens kraną.

Jei norite ištuštinti vandens šildytuvą, pirmiausia išjunkite jį iš elektros lizdo. Sustabdykite vandens padavimą į prietaisą. Atsukite maišytuvo šilto vandens kraną. Atsukite 7 kraną (brėž. 4), kad iš boilerio ištekėtų vanduo. Jei instalacijoje tokio nėra, boileris gali būti išleistas tieslog iš vandentiekio vamzdžio, kai prieš tai bus atjungtas nuo vandentiekio.

Išemus flanša, gali išbėgti keletas litru vandens, kuris gali būti likęs rezervuare. Tai normalu. Reikia.

Reikia imtis priemonių, kad išleidžiant vandenį, jis nepakenktų greta esantiems daiktams.

Jeigu slėgis vandentiekio tinkle viršija nurodytą I skyriuje, būtina įmontuoti slėgio mažinimo vožtuva, kitaip šildytuvas nebus eksploatuojamas taisyklingai. Gamintojas neprisiima atsakomybės dėl jokių problemų, kurios kyla netinkamai prietaisą naudojant.

3. Vandens šildytuvo prijungimas prie elektros.

Prieš jungdami prietaisą i elektros lizda, jsitikinkite, kad jis pripildytas vandens.

3.1. Modeliai su maitinimo laidu ir kištuku, jjungiami i elektros lizdą kištuku. Išjungiami - ištraukiant kištuką iš elektros lizdo.

Kontaktas turi būti taisyklingai prijungtas prie atskiros elektros grandinės su saugikliu. Jis turi būti jžemintas.

3.2. Vandens šildytuvų komplekte yra maitinimo laidas be kištuko įrenginys turi būti pajungtas prie elektros instaliacijos atskiros elektros srovės grandies, turi būti įrengtas saugiklis su nominalia

srove 16A (20A, kai galingumas > 3700W). Sujungimas turi būti nuolatinis – be sujungimo kištuku. Srovės grandis turi turėti saugiklj ir įmontuotą įrengimą, kuris užtikrina visų polių atsijungimą III kategorijos aukštos įtampos sąlygomis.

Jrenginio maitinimo laidas turi būti pajungtas tokiu būdu:

Laidas su ruda izoliacija – prie elektros installacijos fazinio laidininko (L)

Laidas su melyna izoliacija – prie elektros instaliacijos neutraliojo laidininko (N)

Laidas su geltonai žalia izoliacija – prie elektros installacijos apsauginio laidininko (⊥)

3.3. Vandens šildytuvai be maitinimo laido

Jrenginys turi būti prijungtas prie stacionarinės elektros installacijos atskiros srovės grandinės, turi būti jrengtas saugiklis su nominalia srove 16A (20A, kai galingumas > 3700W). Prijungimas vykdomas variniais vieno laido (kietais) laidininkais – laidas 3x2,5 mm², bendras galingumas 3000W (laidas 3x4.0 mm², galingumas > 3700W).

Elektros grandinė, aprūpinanti elektra prietaisą, turi būti su įmontuotų įtaisu, atskiriančiu visus gnybtų polius per aukštos III kategorijos įtampos salygomis.

Norint atvesti elektrą j šildytuvą, reikia nuimti plastikinį gaubtą.

Pievienojotes galia laidai turėtų imtis atbilstoti ženklinimo terminalų, kaip parodyta sub:

fazés - pažyméti, A arba A1, arba L, arba L1.

Neutralus - su nuoroda N (B arba B1, arba N1).

Apsauginis jungiamas i jsriegiamą jungti, pažymęta simboliu Po to, kai laidai sujungiami, użdékite plastikinį gaubtą atgal i jo vietą.

Paaiškinimai pav. 3:

TS - šilumos jungiklis; TR - termoreguliatorius; S - jungiklis (modeliuose, kur jis yra); R - šildytuvas; IL - indikacinė lemputė; F - flanšas (jungė).

V. NUO RÜDŽIŲ APSAUGANTIS MAGNIO ANODAS (VANDENS ŠILDYTUVUOSE, KURIŲ REZERVUARAI PADENGTI STIKLO KERAMIKOS DANGA)

Magnio anodas apsaugo vandens rezervuarų vidinį paviršių nuo korozijos.

Anodó naudojimo laikas yra iki penkių metų. Anodas yra susidėvintis elementas, kurį laikas nuo laiko reikia pakeisti. Jei norite ilgai ir saugiai šildytuvą naudoti, reguliariai tikrinkite magnio anodo būklę - geriausia, kad tai darytų kvalifikuotas technikas, ir keiskite anodą, kai tik reikia. Tai galima atlikti prevencinio prietaiso techninio patikrinimo metu.

Dél anodo pakeitimo teiraukitės techninės priežiūros centruose.

VI. NAUDOJIMAS.

Prieš jjungdami prietaisą, įsitikinkite, kad vandens šildytuvas tinkamai prijungtas prie elektros tinklo ir yra užpildytas vandeniu.

1. Vandens šildytuvai su BOOST valdymu

1.1. Valdymo elementai

Pav. 2, kur:

1 - Mygtukas elektros jungiklis (modeliai su jungikliu)

2 - Sviesos indikatoriali

3 - Rankenélé termoreguliatoriui (integruota su mygtuku elektros jungikliu)

1.2. Prietaiso jjungimas.

Vandens šildytuvas jjungiamas per įmontuotą prietaisą, kuris aprašytas V dalies 3 punkte arba jjungus kištuką i elektros lizdą (jei modelis yra su laidu ir kištuku).

„BOOST“ funkcija jungiama elektros jungiklio Mygtuku. Prietaiso elektros jungiklio Mygtukas yra įspaustas ir pažymėtas ⏻ Norėdami jjungti BOOST funkcija, paspauskite mygtuką, kol jis sustos ir tada ji atleiskite. Mygtukas lieka nuspaustas ir šviečia raudona spalva, tai rodo, kad prietaisas jjungtas ir veikia maksimalia galia.

Didžiausia šildymo galia pažymėta vardinėje plokštelėje ant prietaiso.

Mygtukas šviečia nuolat, kol vanduo šildomas šildytuve. Mygtukas išsijungia, kai pasiekiama nustatyta vandens temperatūra ir termoreguliatorius išjungia šildytuvo maitinima.

Norėdami išjungti BÔOST funkcija, paspauskite mygtuką, kol jis sustos, tada ji atleiskite. Mygtukas turi iškilti ir šviesos indikatorius užgęsta (jei prietaisas yra šildymo rėžime), tai reiškia, kad BOOST funkcija išjungta. Prietaisas lieka minimalios galios šildytuvo veikimo režime.

BOOST

"OFF"

BOOST

"ON"

Dêmesio! Mygtukas BOOST šviečia tik tada, kai yra aktyvuota BOOST funkcija ir yra vandens šildymo rėžimas. Esant įjungtai BOOST funkcijai ir pasiekus nustatytą vandens temperatūrą, BOOST mygtukas nešviečia. Aktyvios BOOST funkcijos indikacija, kai BOOST mygtukas lieka nuspaustas.a.

Kontrolinés lemputés (indikatoriai)

Jie šviečia raudonai– prietaisas yra šildymo réžime. (Tuo atveju, jei prietaisas yra BOOST réžime, mygtukas BOOST šviečia raudona spalva).

Jie šviečia mėlyna spalva - vanduo prietaise sušildytas ir termostatas išjungia šildytuvo maitinimą. (Tuo atveju, jei prietaisas yra BOOST réžime, mygtukas BOOST užgęsta).

Indikatoriali nešviečia, kai:

j prietaisą nėra tiekiama elektros energija, arba prietaiso temperatūros apsauga išjungta - žr. 3 p. žemiau . ljungus BOOST funkcija, prietaisas veikia maksimalia galia, kad sušildytų vandenį. BOOST funkcija yra rekomenduojama, kai norite, kad prietaisas per trumpą laiką pasiektų nustatytą vandens temperatūrą. Pasirinkite vandens šildymo galios lygi:

Deklaruota galia (pažymėta ant prietaiso vardinės plokštelės)	BOOST mygtukas išjungtas	BOOST mygtukas ijungtas
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

1.3. emperatūros nustatymas

Ši funkcija leidžia pasirinkti norimą temperatūrą. Norėdami pasirinkti, pasukite rankenėlę ant skydelio, nustatydami žymeklj i atitinkamą padėtį (2 pav.). Norėdami padidinti temperatūrą, pasukite pagal laikrodžio rodyklę.

Kartą per mènesį nustatykite rankenėlę į maksimalią temperatūra vienai parai (išskyrus alvejus, kai jrenginys nuolat veikia šiuo režimu) - žiūrėti I priedą Maksimali termostato temperatūra. Taip užtikrinama geresnė šildomo vandens higiena.

Réžimas „Apsaugantis nuo užšalimo“

Nustatykite rankenėlę i padėtį „MIN“ pagal 2 pav. Šiame nustatyme, prietaisas palaiko temperatūrą, kuri neleidžia vandenii užšalti.

SVARBU: Prietaiso elektros maitinimas turi būti ijungtas. Apsauginis vožtuvas ir vamzdynas iš jo i prietaisą turi būti apsaugoti nuo šalčio.

Pozicija (elektros energijos taupyms) – Šiame režime vandens temperatūra siekia apie 60°C. Tokiu būdu mažinami šilumos nuostoliai.

2. Apsauga priklausomai nuo temperatūros (visiems modeliams)

Šildytuve yra įmontuotas specialus prietaisas (šilumos grandinės pertraukiklis), kuris užtikrina apsaugą nuo vandens perkaitimo.

Po aktyvavimo jrenginys neatsistato ir neveikia. Kreipkitės į autorizuotą servisą, kad problema būtų pašalinta.

VII. PERIODINĖ PRIEŽIŪRA

Normaliai šildytuvą naudojant, aukštos temperatūros poveikiu ant kaitinimo elemento susiformuoja kalkių nuosėdos. Tai silpnina vandens pasikeitimą tarp kaitinimo elemento ir vandens. Kaitinimo elemento paviršiaus temperatūra vis labiau didėja.

Termoreguliatorius vis dažniau jsijungia ir išsijungia. Taip pat gali nutikti taip, jog klaidingai bus aktyvuotas šiluminis saugiklis. Dėl visų išvardintų priežasčių gamintojas rekomenduoja reguliariai šildytuvą prižiūrėti: kas du metai šildytuvą patikrinti turėtų įgalioto techninės priežiūros centro darbuotojai. Reguliari priežiūra reiškia, kad reikia reguliariai valyti ir tikrinti anodo saugiklj (vandens šildytuvams su stiklo keramine danga) ir pakeisti anodą, jei reikia.

Jrenginio valymui naudokite drėgną šluostę. Nenaudokite ambazyvinių priemonių arba valiklių, kurių sudėtyje yra tirpiklių. Nepilkite vandens ant jrenginio.

Gamintojas neprisiima atsakomybės dėl jokios žalos, kylančios dėl instrukcijų nesilaikymo.

Nurodymai apie apsaugą

Senai elektrinai jrengimi turi vertingas medžiagas dėlto ne reikia mesti jie sąslavos! Prašom apie aktyvią pagalbą inašas aplinkosoje ir gamtosoje ištekeliaose apsaugoje ir ištekliaose jrengimą organizuotus išpirktus punktus.

I. TÄHTSAD JUHISED
