Typ výrobku	Elektrický zásobníkový ohřívač vody
Značka	Tesy
Model	Anticalc 80
Jmenovitý objem	80 litrů
Jmenovité napětí	230 V ~ 50 Hz
Jmenovitý výkon	1600 W / 2400 W (podle verze)
Jmenovitý tlak	0,6 MPa
Typ nádrže	Smaltovaná ocel s hořčíkovou anodou
Přibližné rozměry (V x Š x H)	850 x 450 x 450 mm
Přibližná hmotnost	22 kg (prázdný)
Elektrické napájení	Jednofázové, 230 V, 50 Hz, samostatný okruh s pojistkou 16 A (20 A pro >3700 W)
Hlavní funkce	Termostatická regulace, funkce BOOST (rychlé ohřev), režim proti zamrznutí, režim úspory energie
Hydraulické připojení	Vstup studené vody (modrý) a výstup teplé vody (červený), připojení G 1/2"
Bezpečnostní ventil	Dodávaný bezpečnostní ventil, namontovat na vstup studené vody
Ochrana proti zamrznutí	Ano, nastavení MIN udržuje vodu bez mrazu (vyžaduje elektrické napájení)
Běžná údržba	Čištění ventilu, kontrola hořčíkové anody (doporučená roční výměna)
Vnější čištění	Vlhkým hadříkem, bez abrazivních prostředků
Tepelná bezpečnost	Integrovaný tepelný omezovač (vypnutí při přehřátí)
Dostupné náhradní díly	Hořčíková anoda, bezpečnostní ventil, termoregulátor, topná příruba
Opravitelnost	Zásah kvalifikovaným autorizovaným technikem; doporučená kontrola každé 2 roky
Použití	Vnitřní, vytápěné prostory, okolní teplota > 4 °C

Často kladené otázky - Anticalc 80 Tesy

Jak nainstalovat ohřívač vody Anticalc 80?

Instalaci musí provést kvalifikovaný technik. Upevněte spotřebič na zeď pomocí dodaných úchytů (průměr 10 mm). Připojte vstup studené vody (modrý) a výstup teplé vody (červený). Nezbytně namontujte dodaný bezpečnostní ventil na vstup studené vody. Připojte elektrické napájení na samostatný okruh s pojistkou 16 A (20 A pro výkon >3700 W).

Jak naplnit ohřívač vody poprvé?

Otevřete kohoutek studené vody a jeden kohoutek teplé vody na směšovači. Počkejte, dokud voda pravidelně neteče z teplého kohoutku, to znamená, že nádrž je plná. Zkontrolujte, zda nedochází k únikům. Zavřete teplý kohoutek. Poté můžete spotřebič zapnout.

Co znamená funkce BOOST a jak ji používat?

Funkce BOOST umožňuje ohřívat vodu na maximální výkon pro rychlé ohřátí. Stiskněte tlačítko BOOST, dokud se nezatlačí a nerozsvítí červeně. Zůstane svítit během ohřevu. Po dosažení teploty tlačítko zhasne (funkce zůstává aktivní, dokud je stisknuto). Stiskněte znovu pro deaktivaci.

Proč vytéká voda z bezpečnostního ventilu?

Mírný únik vody z odtoku ventilu během ohřevu je normální: jedná se o vodu z tepelné roztažnosti. Ujistěte se, že ventil není zablokovaný. Pokud je únik nadměrný, může být tlak v síti příliš vysoký (>0,7 MPa); nainstalujte redukční ventil.

Jak udržovat hořčíkovou anodu?

Hořčíková anoda chrání nádrž před korozí. Doporučuje se nechat ji jednou ročně zkontrolovat autorizovaným technikem a v případě potřeby vyměnit. Tento úkon není kryt zárukou.

Co dělat, když spotřebič vydává hluk (pískání, bublání)?

Mírný hluk během ohřevu je normální. Pokud je hluk silný, je to způsobeno usazováním vodního kamene na topném tělese. Nechte spotřebič odvápnit odborníkem. Tato služba není kryta zárukou.

Jak vypustit ohřívač vody?

Nejprve vypněte elektrické napájení. Zavřete přívodní ventil studené vody. Otevřete kohoutek teplé vody na směšovači, aby se dostal vzduch. Otevřete vypouštěcí ventil (je-li k dispozici) nebo odpojte hadici přívodu studené vody pro vypuštění. Učiňte opatření proti zaplavení.

Jaká je doporučená teplota pro úsporu energie?

Nastavte termostat na polohu úspory (asi 60 °C). To snižuje tepelné ztráty a omezuje usazování vodního kamene. Jednou měsíčně zvyšte na maximální teplotu po dobu 24 hodin kvůli hygieně (legionely).

Co dělat, když spotřebič přestane ohřívat?

Nejprve zkontrolujte elektrické napájení (pojistka, jistič). Ujistěte se, že nedošlo k aktivaci tepelného omezovače (pokud ano, kontaktujte autorizovaný servis). Zkontrolujte také, zda termostat není v minimální poloze nebo v režimu proti zamrznutí. Pokud nic nefunguje, zavolejte technika.

Mohu používat ohřívač vody v zimě v nevytápěné místnosti?

Spotřebič není určen k provozu při teplotách pod 4 °C. Pokud hrozí riziko mrazu, aktivujte režim proti zamrznutí (poloha MIN) a ujistěte se, že je zachováno elektrické napájení. Potrubí musí být také chráněno před mrazem.

NÁVOD K OBSLUZE Anticalc 80 Tesy

CZ ELEKTRICKÝ OHŘÍVAČ VODY 30-32 Návod k použití a údržbě

SK ELEKTRICKÝ OHRIEVAČ VODY 33-35 Návod k obsluhe a údržbe

RS ELEKTRIČNI BOJLER 36-38 Uputstvl za upotrebu i održavanje

HR ELEKTRIČNE GRIJALICE VODE 39-41 Upute za uporabu i održavanje

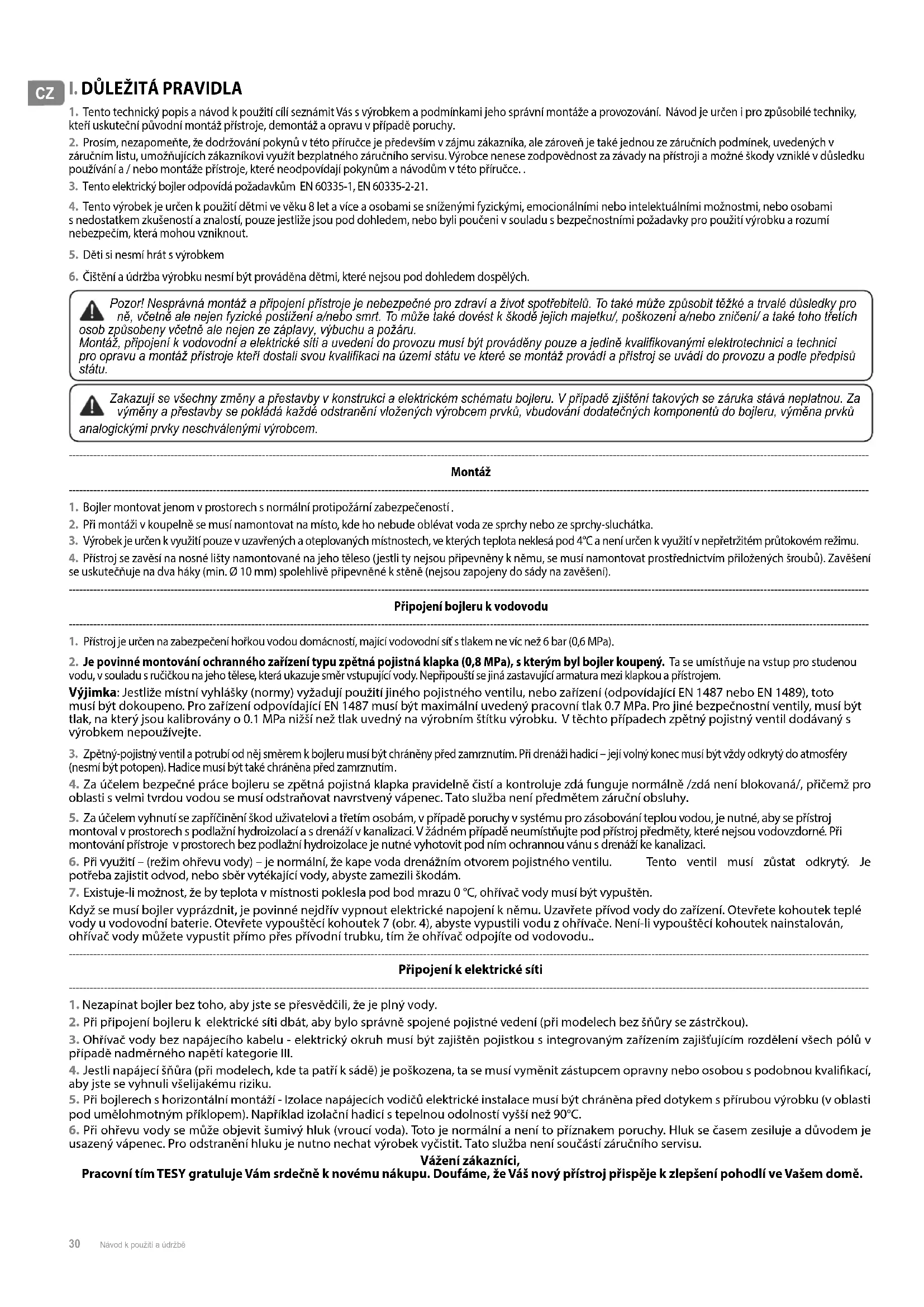

1. Tento technický popis a návod k použití cílí seznámit Vás s výrobkem a podmínkami jeho správní montáže a provozování. Návod je určen i pro způsobilé techniky, kteří uskuteční původní montáž přístroje, demontáž a opravu v případě poruchy.
2. Prosím, nezapomeňte, že dodržování pokynů v této příručce je především v zájmu zákazníka, ale zároveň je také jednou ze záručních podmínek, uvedených v záručním listu, umožňujících zákazníkovi využít bezplatného záručního servisu. Výrobce nenese zodpovědnost za závady na přístroji a možné škody vzniklé v důsledku používání a / nebo montáže přístroje, které neodpovídají pokynům a návodům v této příručce.
3. Tento elektrický bojler odpovídá požadavkům EN 60335-1, EN 60335-2-21.
4. Tento výrobek je určen k použití dětmi ve věku 8 let a více a osobami se sníženými fyzickými, emocionálními nebo intelektuálními možnostmi, nebo osobami s nedostatkem zkušeností a znalostí, pouze jestliže jsou pod dohledem, nebo byli poučeni v souladu s bezpečnostními požadavky pro použití výrobku a rozumí nebezpečím, která mohou vzniknout.
5. Děti si nesmí hrát s výrobkem
6. Čištění a údržba výrobku nesmí být prováděna dětmi, které nejsou pod dohledem dospělých.

Pozor! Nesprávná montáž a připojení přístroje je nebezpečné pro zdraví a život spotřebitelů. To také může způsobit těžké a trvalé důsledky pro ně, včetně ale nejen fyzické postižení a/nebo smrt. To může také dovést k škodě jejich majetku/, poškození a/nebo zničení/ a také toho třetich osob způsobeny včetně ale nejen ze záplavy, výbuchu a požáru.

Montáž, připojení k vodovodní a elektrické sítí a uvedení do provozu musi být prováděny pouze a jedině kvalifikovanými elektrotechnici a technici pro opravu a montáž přístroje kteří dostali svou kvalifikaci na území státu ve které se montáž provádí a přístroj se uvádí do provozu a podle předpisů státu.

Zakazují se všechny změny a přestavby v konstrukci a elektrickém schématu bojleru. V případě zjištění takových se záruka stává neplatnou. Za výměny a přestavby se pokládá každé odstranění vložených výrobcem prvků, vbudování dodatečných komponentů do bojleru, výměna prvků analogickými prvky neschválenými výrobcem.

Montáž

1. Bojler montovat jenom v prostorech s normální protipožární zabezpečeností.
2. Při montáži v koupelně se musí namontovat na místo, kde ho nebude oblévat voda ze sprchy nebo ze sprchy-sluchátka.
3. Výrobek je určen k využití pouze v uzavřených a oteplovaných místnostech, ve kterých teplota neklesá pod 4°C a není určen k využití v nepřetržitém průtokovém režimu.
4. Přístroj se zavěsí na nosné lišty namontované na jeho těleso (jestli ty nejsou připevněny k němu, se musí namontovat prostřednictvím přiložených šroubů). Zavěšení se uskutečňuje na dva háky (min. ∅ 10 mm) spolehlivě připevněné k stěně (nejsou zapojeny do sády na zavěšení).

Připojení bojleru k vodovodu

1. Přístroj je určen na zabezpečení hořkou vodou domácností, mající vodovodní sít's tlakem ne víc než 6 bar (0,6 MPa).
2. Je povinné montování ochranného zařízení typu zpětná pojistná klapka (0,8 MPa), s kterým byl bojler koupený. Ta se umístňuje na vstup pro studenou vodu, v souladu s ručičkou na jeho tělese, která ukazuje směr vstupující vody. Nepřipouští se jiná zastavující armatura mezi klapkou a přístrojem.

Výjimka: Jestliže místní vyhlášky (normy) vyžadují použití jiného pojistného ventilu, nebo zařízení (odpovídající EN 1487 nebo EN 1489), toto musí být dokoupeno. Pro zařízení odpovídající EN 1487 musí být maximální uvedený pracovní tlak 0.7 MPa. Pro jiné bezpečnostní ventily, musí být tlak, na který jsou kalibrovány o 0.1 MPa nižší než tlak uvedný na výrobním štítku výrobku. V těchto případech zpětný pojistný ventil dodávaný s výrobkem nepoužívejte.

1. Zpětný-pojistný ventil a potrubí od něj směrem k bojleru musí být chráněny před zamrznutím. Při drenáži hadicí – její volný konec musí být vždy odkrytý do atmosféry (nesmí být potopen). Hadice musí být také chráněna před zamrznutím.
2. Za účelem bezpečné práce bojleru se zpětná pojistná klapka pravidelně čistí a kontroluje zdá funguje normálně /zdá není blokovaná/, přičemž pro oblasti s velmi tvrdou vodou se musí odstraňovat navrstvený vápenec. Tato služba není předmětem záruční obsluhy.
3. Za účelem vyhnutí se zapřičinění škod uživatelovi a třetím osobám, v případě poruchy v systému pro zásobování teplou vodou, je nutné, aby se přístroj montoval v prostorech s podlažní hydroizolací a s drenáží v kanalizaci. V žádném případě neumístňujte pod přístroj předměty, které nejsou vodovzdorné. Při montování přístroje v prostorech bez podlažní hydroizolace je nutné vyhotovit pod ním ochrannou vánu s drenáží ke kanalizaci.
4. Při využití – (režim ohřevu vody) – je normální, že kape voda drenážním otvorem pojistného ventilu. Tento ventil musí zůstat odkrytý. Je potřeba zajistit odvod, nebo sběr vytékající vody, abyste zamezili škodám.
5. Existuje-li možnost, že by teplota v místnosti poklesla pod bod mrazu 0 °C, ohřívač vody musí být vypuštěn.

Když se musí bojler vyprázdnit, je povinné nejdřív vypnout elektrické napojení k němu. Uzavřete přívod vody do zařízení. Otevřete kohoutek teplé vody u vodovodní baterie. Otevřete vypouštěcí kohoutek 7 (obr. 4), abyste vypustili vodu z ohřívače. Není-li vypouštěcí kohoutek nainstalován, ohřívač vody můžete vypustit přímo přes přívodní trubku, tím že ohřívač odpojíte od vodovodu..

Připojení k elektrické síti

1. Nezapínat bojler bez toho, aby jste se přesvědčili, že je plný vody.
2. Při připojení bojleru k elektrické síti dbát, aby bylo správně spojené pojistné vedení (při modelech bez šňůry se zástrčkou).
3. Ohřívač vody bez napájecího kabelu - elektrický okruh musí být zajištěn pojistkou s integrovaným zařízením zajišťujícím rozdělení všech pólů v případě nadměrného napětí kategorie III.
4. Jestli napájecí šňůra (při modelech, kde ta patří k sádě) je poškozena, ta se musí vyměnit zástupcem opravny nebo osobou s podobnou kvalifikací, aby jste se vyhnuli všelijakému riziku.
5. Při bojlerech s horizontální montáží - Izolace napájecích vodičů elektrické instalace musí být chráněna před dotykem s přírubou výrobku (v oblasti pod umělohmotným příklopem). Například izolační hadicí s tepelnou odolností vyšší než 90°C.
6. Při ohřevu vody se může objevit šumivý hluk (vroucí voda). Toto je normální a není to příznakem poruchy. Hluk se časem zesiluje a důvodem je usazený vápenec. Pro odstranění hluku je nutno nechat výrobek vyčistit. Tato služba není součástí záručního servisu.

Vážení zákazníci,

Pracovní tím TESY gratuluje Vám srdečně k novému nákupu. Doufáme, že Váš nový přístroj přispěje k zlepšení pohodlí ve Vašem domě.

II. TECHNICKÉ CHARAKTERISTIKY

1. Nominální kapacita, litry – viz štítek na přístroji
2. Nominální napětí - viz štítek na přístroji
3. Nominální výkon - viz štítek na přístroji
4. Nominální tlak - viz štítek na přístroji

Toto není tlak ve vodovodní sítí. Toto je tlak vody udaný pro výrobek dle požadavků bezpečnostních norem.

1. Typ bojleru - zavřený akumulující ohřívač vody, s tepelnou izolací
2. Denní spotřeba elektrické energie – viz Příloha I
3. Výrobcem udaný zátěžový profil - viz Přiloha I
4. Množství smíšené vody při 40°C V40 v litrech - viz Příloha I
5. Maximální teplota termostatu - viz Příloha I
6. Tovární nastavení teplot - viz Příloha I
7. Energetická efektivita při ohřevu vody - viz Příloha I

III. P OPIS A PRINCIP FUNGOVÁNÍ

1. Těleso sestává z ocelové nádrže (vodní nádrž) a plástě (vnější obal) s tepelnou izolací mezi nimi z ekologicky čistého vysoce hmotného penopolyurethanu, a z dvou trubek se závitem G ½" pro podání studené vody (s modrým prstencem) a vypuštění teplé vody (s červeným prstencem).
   Vnitřní nádrž v závislosti na modelu může být dva druhy:
2. Z černé ocele chráněné speciálním sklo-keramickým nebo smaltovým krytím
   • Z nerezavějící ocele
3. Na přírubu je namontovaný elektrický ohřívač. Při bojlerech se sklo- keramickým krytím je namontovaný i hořčíkový protektor. Elektrický ohřívač slouží na ohřívání vody v nádrži a ovládá se termostatem, který automaticky udržuje určitou teplotu. Přístroj disponuje vbudovaným zařízením pro ochranu před přehříváním (termovypínač), které vypíná ohřívač z elektrické sítě, když teplota vody dosáhne příliš vysoké hodnoty.
4. Zpětná pojistná klapka zabraňuje úplnému vyprázdnění přístroje při zastavení podávání studené vody z vodovodu. Ta chrání přístroj před zvýšením tlaku ve vodní nádrži do hodnoty vyšší než přípustná při režimu ohřívání (! Při zvýšení teploty se voda rozšíruje a tlak se zvyšuje), vypuštěním zbytku drenážním otvorem

Zpětná pojistná klapka nemůže chránit přístroj při podání z vodovody tlaku vyššího než nahlášeného pro tento přístroj.

IV. MONTÁŽ A ZAPÍNÁNÍ

Pozor! Nesprávná montáž a připojení přístroje je nebezpečné pro zdraví a život spotřebitelů. To také může způsobit těžké a trvalé důsledky pro ně, včetně ale nejen fyzické postižení a/nebo smrt. To může také dovést k škodě jejich majetku/, poškození a/nebo zničení/ a také toho třetích osob způsobeny včetně ale nejen ze záplavy, výbuchu a požáru.
Montáž, připojení k vodovodní a elektrické síti a uvedení do provozu musí být prováděny pouze a jedině kvalifikovanými elektrotechnici a technici pro opravu a montáž přístroje kteří dostali svou kvalifikaci na území státu ve které se montáž provádí a přístroj se uvádí do provozu a podle předpisů státu.

Poznámka: Montovaní přístroje je na vrub kupujícího.

1. Montáž

Doporučuje se, aby montování přístroje bylo maximálně blízko míst, kde se bude používat teplá voda, aby se snížily tepelné ztráty v potrubí. Při montáži v koupelně se musí namontovat na místo, kde ho nebude oblévát voda ze sprchy nebo ze sprchy-sluchátka.

Možné jsou dva způsoby montáže:

vertikální montáž GCV (obr. 1a, tabulce 1) – Pro montáž na stěnu – přístroj se zavěšuje za horní nosnou lištu přimontovanou k jeho korpusu.

Zavěšení se uskutečnuje na dva háky (min. ∅ 10 mm) spolehlivě pripevněné k stěně (nejjsou zapojeny do sády na zavěšení). Konstrukce nosné lišty, při bojlerech s vertikální montáží je univerzální a umožnuje, aby vzdálenost mezi háky byla od 220 do 310 mm - obr. 1a.

horizontální montáž - GCH, GCR (obr. 1b, obr. 1c) – Při horizontální montáži je vzdálenost mezi háky různá v závislosti na objemu a je uvedena v tabulce 2 k obr. 1b, tabulce 3 k obr. 1c.

Za účelem vyhnutí se zapřičinění škod uživatelovi a třetím osobám, v případě poruchy v systému pro zásobování teplou vodou, je nutné, aby se přístroj montoval v prostorech s podlažní hydroizolací a s drenáží v kanalizaci. V žádném případě neumístňujte pod přístroj předměty, které nejsou vodovzdorné. Při montování přístroje v prostorech bez podlažní hydroizolace je nutné vyhotovit pod ním ochrannou vánu s drenáží ke kanalizaci.

Poznámka: ochranná vána není zapojena do sády, vybírá se uživatelem.

2. Připojení bojleru k vodovodu

Fig. 4

Kde: 1 – Vstupní trubka; 2 – pojistná klapka; 3 – redukční ventil (při tlaku ve vodovodu přes 0,6 MPa); 4 – uzavírací ventil; 5 – nálevka se spojením ke kanalizaci; 6 – hadice; 7 – Vypouštěcí kohoutek

Při připojení bojleru k vodovodu se musí brát v úvahu ukazující barevní znaky /prstence/ na trubkách: modrý – pro studenou /vstupující/ vodu, červený – pro hořkou /vystupující/ vodu.

Je povinné montování ochranného zařízení typu zpětná pojistná klapka (0,8 MPa), s kterým byl bojler koupený. Ta se umístňuje na vstup pro studenou vodu, v souladu s ručičkou na jeho tělese, která ukazuje směr vstupující vody. Nepřipouští se jiná zastavující armatura mezi klapkou a přístrojem.

Výjimka: Jestliže místní vyhlášky (normy) vyžadují použití jiného pojistného ventilu, nebo zařízení (odpovídající EN 1487 nebo EN 1489), toto musí být dokoupeno. Pro zařízení odpovídající EN 1487 musí být maximální uvedený pracovní tlak 0.7 MPa. Pro jiné bezpečnostní ventily, musí být tlak, na který jsou kalibrovány o 0.1 MPa nižší než tlak uvedný na výrobním štítku výrobku. V těchto případech zpětný pojistný ventil dodávaný s výrobkem nepoužívejte.

Přitomnost jiných /starých/ zpětných pojistných klapek může zapříčinit poruchu vašeho přístroje a musí se odstranit.

Je nepřípustné používat jinou uzavírací armaturu mezi zpětnýmpojistným ventilem (pojistným zařizením) a výrobkem.

Klapka se nesmí zatáčet na závity s délkou přes 10 mm, v opačném případě to může zapřičinit poruchu vaší klapky a je nebezpečné pro řístroj.

Při bojlerech s vertikální montáží pojistná klapka musí být připojena ke vstupnému potrubí při odstraněném plastovém panelu přístroje.

Zpětný-pojistný ventil a potrubí od něj směrem k bojleru musí být chráněny před zamrznutím. Při drenáži hadici – její volný konec být vždy odkrytý do atmosféry (nesmí být potopen). Hadice musí být chráněna před zamrznutím.

Plnění bojleru vodou se uskutečnuje otevřením kohoutu pro podání studené vody z vodovodu k němu a kohoutu hořké vody směšovací baterie. Po naplnění ze směšovače by měl začít téct nepřetržitý proud vody. Už můžete zavřít kohout teplé vody.

Když se musí bojler vyprázdnit, je povinné nejdřív vypnout elektrické napojení k němu. Uzavřete přívod vody do zařízení. Otevřete kohoutek teplé vody u vodovodní baterie. Otevřete vypouštěcí kohoutek 7 (obr. 4), abyste vypustili vodu z ohřívače. Není-li vypouštěcí kohoutek nainstalován, ohřívač vody můžete vypustit přímo přes přívodní trubku, tím že ohřívač odpojíte od vodovodu.

Při odstranění příruby je normálně to, že vyteče pár litrů vody, které zůstaly ve vodní nádrži.

Při vypouštění vody se musí udělat opatření, aby vytékající voda nezapřičinila škody.

V případě, že tlak ve vodovodní síti převyšuje hodnotu uvedenou v odstavci I výše, je nutná montáž redukčního ventilu. V opačném případě bude bojler využíván nesprávným způsobem. Výrobce nenese odpovědnost za problémy v důsledku nesprávného provozování přístroje.

3. Připojení k elektrické síti.

Před zapnutím elektrického napojení, se ujistěte zdá je přístroj plný vody.

3.1. Při modelech zásobených napájecí šňůrou spolu se zástrčkou, se připojení uskutečnuje vsunutím zástrčky do kontaktu. Odpojení od elektrické cítě se uskutečnuje vypnutím zástrčky z kontaktu.

Zástrčka musí být správně připojena k samostatnému elektrickému okruhu zajištěnému pojistkou. Zástrčka musí být uzemněna.

3.2. Ohřívače vody vybavené napájecím kabelem bez zástrčky

Výrobek musí být připojen k vlastnímu elektrickému okruhu ve stacionární elektrické síti zabezpečeném pojistkou s uvedeným nominálním proudem 16A (20A pro výkon > 3700W). Spojení musí být trvalé – bez použití zástrčky. Elektrický okruh musí být zajištěn pojistkou s integrovaným zařízením zajištujícím rozdělení všech pólů v případě nadměrného napětí kategorie III.

Spojení vodičů napájecího kabelu výrobku musí být provedeno následovně:

• Vodič s hnědou barvou izolace – k vodiči fáze elektrické instalace (L)
• Vodič s modrou barvou izolace – k nulovému vodiči elektrické isntalace (N)

- Vodič s žluto-zelenou barvou izolace – k zemnicímu vodiči elektrické instalace (L)

3.3. Ohřívač vody bez napájecího kabelu

Výrobek musí být připojen k vlastnímu elektrickému okruhu ve stacionární elektrické sítí zabezpečeném pojistkou s uvedeným nominálním proudem 16A (20A pro výkon > 3700W). Připojení se provádí měděnými jednožilnými (tvrdými) vodiči – kabel 3x2,5 mm² pro celkový výkon 3000W (kabel 3x4.0 mm² pro výkon > 3700W).

Do elektrické kontury pro napájení přístroje se musí vbudovat zařízení zabezpečující odpojení všech pólů za podmínek nadměrného napětí kategorie III.

Aby se namontovalo napájecí elektrické vedení k bojleru je potřebné odstranit plastové víko.

Zapojení napájecích vodičů musí být ve shodě s označením koncovek, v tomto sledu:

• fáze k označení A, nebo A1, nebo L, nebo L1.
• nula k označení N (B nebo B1, nebo N1)
• Je povinné připojení pojistného vedení k šroubovému spojení, označené znakem

Po montáži se plastové víko má znovu vrátit na své místo! Vysvětlivka k fig.3:

TS – termovypínač; TR – termoregulátor; S – přepínač (při modelech, u kterých takový je); R – ohřívač; IL – signální lampa; F – příruba.

V. PROTIKOROZNÍ OCHRANA - HOŘČÍKOVÁ ANODA (PŘI BOJLERECH S VODNÍ NÁDRŽÍ SE SKLO-KERAMICKÝM KRYTÍM)

Hořčíkový anodový protektor chrání vnitřní povrch vodní nádrže před korozí.

Protektor je opotřebovatelný prvek, který podléhá periodické výměně. Vzhledem k dlouhodobému a bezporuchovému provozu Vašeho bojleru výrobce doporučuje periodickou prohlídku stavu hořčíkové anody způsobilým technikem a výměnu v případě potřeby, příčemž se toto může stát během periodické profylaxe přístroje. Za účelem uskutečnění výměny kontaktujte autorizované opravny!

VI. PRÁCE S PŘÍSTROJEM.

Před prvním spuštěním přístroje zkontrolujte, zda je ohřívač zapojen do elektrické zásuvky a je naplněn vodou.

1. Bojlery s BOOST kontrolou

1.1. Ovládací prvky

1 - Tlačítko elektrického spínače (u typů se spínačem)

2 - Světelné indikátory

3 - Rukojeť termoregulátoru (integrována s tlačítkem elektrického spínače).

1.2. Zapnutí přístroje.

Zapnutí bojleru se děje pomocí zařízení, vestavěného do instalace a popsaného v bodu 3 článku V, nebo strčením sítové zástrčky do zásuvky (pokud jde o typ se šňůrou se zástrčkou).

Funkce BOOST je aktivována tlačítkem elektrického spínače.

Tlačítko spínače je reliéfní a je označeno značkou ⏻.

Pro zapnutí BOOST funkce stiskněte tlačitko nadoraz a pak zvedněte prst. Tlačitko zůstane stisknuté a rozsvítí se červeně, což je indikací, že je tlačitko zapnuté a jednotka bude pracovat s maximálním výkonem.

Maximální výkon topení je označen na typovém štítku přístroje.

Tlačítko svítí nepřetržitě, dokud se voda v přístroji ohřívá. Tlačítko zhasne po dosažení nastavené teploty vody a po vypnutí topení termoregulátorem.

Pro vypnutí BOOST funkce stiskněte tlačítko nadoraz a pak zvedněte prst. Tlačítko musí vyčnívat a světelná indikace musí zhasnout (pokud je přístroj v režimu ohřívání), což znamená, že je BOOST funkce vypnutá. Přístroj zůstává v režimu provozu ohřívače s minimálním výkonem.

BOOST "OFF"

BOOST "ON"

Pozor! Tlačitko BOOST svítí pouze když je aktivní funkce BOOST a režim ohřevu vody. Pokud je aktivní funkce BOOST a je dosažena vená teplota vody, tlačitko BOOST nesvítí. Indikací aktivní funkce ST je vtlacené tlačitko BOOST.

Kontrolky (indikátory)

Svítí červeně – přístroj je v režimu ohřivání vody. (Pokud je přístroj v režimu BOOST, svítí tlačitko BOOST červeně.)

Svítí modře – voda v přístroji je zahřáta a termoregulátor vypnul

napálení ohřivače. (Pokud je přístroj v režimu BOOST, tlačitko BOOST zhasne).

Indikátory nesvítí, když:

do spotřebiče není dodáván žádný elektrický proud, nebo teplotní ochrana přístroje je vypnuta - viz виж b. 3 níže Když je aktivována funkce BOOST, přístroj pracuje s maximálním výkonem pro ohřev vody. Funkce BOOST se doporučuje, pokud chcete, aby přístroj dosáhl nastavené v kratší době.

Volba stupně výkonu pro ohřev vody:

Deklarovaný výkon(označený na typovém štítkupfístroje)	Vypnuté tlačítko BOOST Zapnuté tlačítko BOOST
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

1.3. Nastavení teploty

Tato funkce umožnuje vybrat požadovanou teplotu. K tomuto účelu otočte rukojeť na panelu tak, aby se značka dostala do příslušné pozice (obr. 2). Ke zvýšení teploty otočte ve směru hodinových ručiček.

Jednou měsíčně nastavte páčku do pozice maximální teploty po dobu 24 hodin (neplatí pokud výrobek neustále pracuje v tomto režimu) Přiloha - I Maximální teplota termostatu. Zajistíte si tak vyšší stupeň ny ohřivané vody.

Jednou za měsíc dávejte rukojeť do polohy maximální teploty po dobu 24 hodin (pokud přístroj nepracuje v tomto režimu nepřetržitě) – viz Přílohu I Maximální teplota termostatu. Tím je zajištěna vyšší hygiena ohřívané vody.

- Režim „Proti zamrznutí“

Otočte rukojeť do polohy „MIN“ podle obr. 2. Při tomto nastavení přístroj udržuje teplotu, která zabraňuje zamrznutí vody v něm.

POZOR: Sítové napájení přístroje musí být zapnuto. Bezpečnostní ventil a potrubí od něj k přístroji musí být zajištěny proti zamrznutí.

Poloha E (Šetření elektrické energie) – V tomto režimu dosahuje teplota vody asi 60°C. Tímto způsobem se snižují tepelné ztráty

Pozor! Elektrický bojler TESY, který vlastníte, má maximálně vysokou energetickou třídu. Třída spotřebiče je zaručena pouze při zu spotřebiče v režimu Eco Smart kvůli značným úsporám energie, jsou generovány.

2. Ochrana podle teploty (platí pro všechny modely).

Přístroj je vybavený speciálním zařízením (termovypínač) pro ochranu před přehříváním vody, které vypíná ohřívač z elektrické sítě, když teplota dosáhne příliš vysoké hodnoty.

Po spuštění se toto zařízení samo nezprovozní a výrobek nebude fungovat. Obrat’te se na autorizovaný servis pro odstranění ému.

VII. PERIODICKÁ ÚDRŽBA

Při normální práci bojleru, pod vlivem vysoké teploty se na povrch ohřívače usází vápenec /tzv. kotelní kamen/. Toto zhoršuje výměnu tepla mezi ohřívačem a vodou. Teplota na povrchu ohřívače a v pásmu kolem něho se zvyšuje. Vzniká charakteristický šum /vody, která začíná vřít/. Termoregulátor se začíná zapínat a vypínat častěji. Je možná "klamná" aktivace pojistky teploty. Proto výrobce toho přístroje doporučuje na každé 2 roky profylaxi Vašeho bojleru autorizovaným opravujícím střediskem nebo opravující bází. Tato profylaxe musí obsahovat čistění a prohlídku anodového protektoru (při bojlerech se sklo-keramickým krytím), který v případě potřeby vyměnit novým.

Pro čištění výrobku použijte vlhký hadřík. Nepoužívejte abrazivní čistící prostředky nebo čistící prostředky obsahující ředidlo. Nepolévejte výrobek vodou.

Výrobce nenese odpovědnost za všechny následky vyplývající z nedodržení toho návodu.

Pokyny v souvislosti s ochranou životního prostředí

Staré elektrické přístroje jsou recyklovatelné odpady a nepatří proto do domáciho odpadu! Chceme vás tímto požádat, abyste aktivně příspěli k podpoře ochrany přírodních zdrojů a životního prostředí, a odevzdali tento přístroj na k tomu určených sběrných místech.

I. DÔLEŽITÉ PRAVIDLÁ

Pripojení k elektrické síti

3. Pripojení k elektrické síti (fig. 3).

Pred zapnutím elektrického napojení, sa uistite či je prístroj plný vody.

3.2. Bojler s priloženým napájacím káblom bez zástrčky

Napájacie káble musia byť v súlade s označením na svorkách takto:

Po montáži sa plastový vrchnák má znovu vrátit na svoje miesto!

Vysvetlivka k fig.3:

1.1. Ovládacie prvky

Pozri obrázok č. 2:

1 – Tlačidlo elektrického spínača (v prípade spínačových modelov)
2 – Svetelné indikátory
3 – Rukováť regulátora teploty (integrovaná s tlačidlom elektrického spínača).

1.2. Zapnutie spotrebiča

Svietia červenou farbou – spotrebič je v režime ohrievania vody (V prípade, že spotrebič je v režime BOOST, tlačidlo BOOST sa rozsvieti červenou farbou);

Svietia modrou farbou – voda v ohrievači je zohriata a regulátor teploty vypol napojenie ohrievača (V prípade, že je spotrebič v režime BOOST, tlačidlo BOOST zhasne).

Indikátory nesvietia, ked:

Režiim „Külmetamise vastu“
