Tipo de produto	Aquecedor elétrico de acumulação
Marca	Tesy
Modelo	Anticalc 80
Volume nominal	80 litros
Tensão nominal	230 V ~ 50 Hz
Potência nominal	1600 W / 2400 W (conforme versão)
Pressão nominal	0,6 MPa
Tipo de tanque	Aço esmaltado com ânodo de magnésio
Dimensões aproximadas (A x L x P)	850 x 450 x 450 mm
Peso aproximado	22 kg (vazio)
Alimentação elétrica	Monofásico, 230 V, 50 Hz, circuito separado com fusível 16 A (20 A para >3700 W)
Funções principais	Regulação termostática, função BOOST (aquecimento rápido), modo antigelo, modo economia de energia
Conexão hidráulica	Entrada de água fria (azul) e saída de água quente (vermelho), conexões G 1/2"
Válvula de segurança	Válvula de segurança fornecida, a ser montada na entrada de água fria
Proteção antigelo	Sim, ajuste MIN mantém a água contra gelo (alimentação elétrica necessária)
Manutenção corrente	Limpeza da válvula, verificação do ânodo de magnésio (substituição anual recomendada)
Limpeza exterior	Com um pano húmido, sem produtos abrasivos
Segurança térmica	Limitador térmico integrado (corte em caso de sobreaquecimento)
Peças sobressalentes disponíveis	Ânodo de magnésio, válvula de segurança, termorregulador, flange de aquecimento
Reparabilidade	Intervenção por técnico qualificado autorizado; inspeção recomendada a cada 2 anos
Utilização	Interior, locais aquecidos, temperatura ambiente > 4 °C

Perguntas frequentes - Anticalc 80 Tesy

Como instalar o aquecedor Anticalc 80?

A instalação deve ser realizada por um técnico qualificado. Fixe o aparelho na parede com as pernas fornecidas (diâmetro 10 mm). Conecte a entrada de água fria (azul) e a saída de água quente (vermelho). É obrigatório montar a válvula de segurança fornecida na entrada de água fria. Conecte a alimentação elétrica a um circuito separado com fusível 16 A (20 A se potência >3700 W).

Como encher o aquecedor pela primeira vez?

Abra a torneira de água fria e uma torneira de água quente do misturador. Espere que a água flua regularmente da torneira quente, isso indica que o tanque está cheio. Verifique se não há vazamentos. Feche a torneira quente. Pode então ligar o aparelho.

O que significa a função BOOST e como usá-la?

A função BOOST permite aquecer a água à potência máxima para um aquecimento rápido. Pressione o botão BOOST até que ele se fixe e acenda em vermelho. Ele permanece aceso durante o aquecimento. Uma vez atingida a temperatura, o botão apaga (a função permanece ativa enquanto estiver pressionado). Pressione novamente para desativar.

Por que a água sai pela válvula de segurança?

Um ligeiro fluxo de água pelo dreno da válvula durante o aquecimento é normal: é a água de dilatação térmica. Certifique-se de que a válvula não está bloqueada. Se o fluxo for excessivo, a pressão da rede pode ser muito alta (>0,7 MPa); instale um redutor de pressão.

Como manter o ânodo de magnésio?

O ânodo de magnésio protege o tanque da corrosão. É aconselhável verificar por um técnico autorizado uma vez por ano e substituir se necessário. Esta operação não é coberta pela garantia.

O que fazer se o aparelho faz barulho (assobio, fervura)?

Um pequeno ruído durante o aquecimento é normal. Se o ruído se tornar forte, isso é devido ao acúmulo de calcário na resistência. Mande descalcificar o aparelho por um profissional. Este serviço não é coberto pela garantia.

Como drenar o aquecedor?

Desligue primeiro a alimentação elétrica. Feche a torneira de entrada de água fria. Abra a torneira de água quente do misturador para deixar entrar ar. Abra a torneira de drenagem (se presente) ou desconecte o tubo de entrada de água fria para drenar. Tome precauções contra inundação.

Qual é a temperatura recomendada para economizar energia?

Ajuste o termostato na posição economia (cerca de 60 °C). Isso reduz as perdas térmicas e limita o acúmulo de calcário. Uma vez por mês, aumente para temperatura máxima durante 24 horas por higiene (legionela).

O que fazer se o aparelho não aquece mais?

Verifique primeiro a alimentação elétrica (fusível, disjuntor). Certifique-se de que o limitador térmico não disparou (se sim, contacte um serviço autorizado). Verifique também que o termostato não está na posição mínima ou antigelo. Se nada funcionar, chame um técnico.

Posso usar o aquecedor no inverno em um local não aquecido?

O aparelho não é concebido para funcionar a temperaturas inferiores a 4 °C. Se existir risco de gelo, active o modo antigelo (posição MIN) e certifique-se de que a alimentação elétrica é mantida. As tubagens também devem ser protegidas do gelo.

MANUAL DE UTILIZADOR Anticalc 80 Tesy

PT CALENTADOR DE AQUA ELÉCTRICO 15-17 Manual de instalação e uso

VI. FUNCIONAMIENTO DEL APARATO.

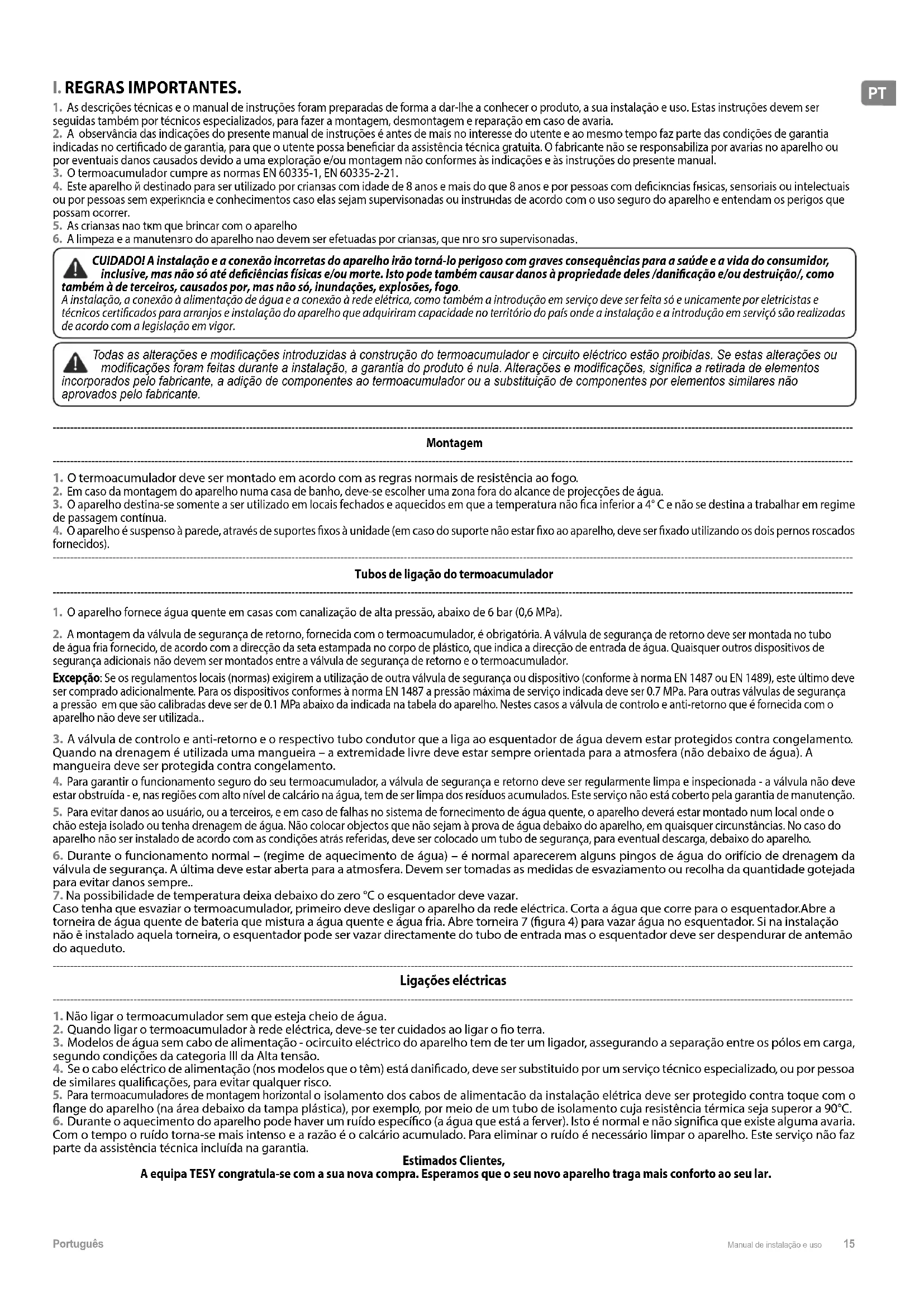

1. As descrições técnicas e o manual de instruções foram preparadas de forma a dar-lhe a conhecer o produto, a sua instalação e uso. Estas instruções devem ser seguidas também por técnicos especializados, para fazer a montagem, desmontagem e reparação em caso de avaria.
2. A observância das indicações do presente manual de instruções é antes de mais no interesse do utente e ao mesmo tempo faz parte das condições de garantia indicadas no certificado de garantia, para que o utente possa beneficiar da assistência técnica gratuita. O fabricante não se responsabiliza por avarias no aparelho ou por eventuais danos causados devido a uma exploração e/ou montagem não conformes às indicações e às instruções do presente manual.
3. O termoacumulador cumpre as normas EN 60335-1, EN 60335-2-21.
4. Este aparelho é destinado para ser utilizado por crianças com idade de 8 anos e mais do que 8 anos e por pessoas com deficiências físicas, sensoriais ou intelectuais ou por pessoas sem experiência e conhecimentos caso elas sejam supervisionadas ou instruídas de acordo com o uso seguro do aparelho e entendam os perigos que possam ocorrer.
5. As crianças nao tkm que brincar com o aparelho
6. A limpeza e a manutenzo do aparelho não devem ser efetuadas por crianças, que nro sro supervisionadas.

CUIDADO! A instalação e a conexão incorretas do aparelho irão torná-lo perigoso com graves consequências para a saúde e a vida do consumidor, inclusive, mas não só até deficiências físicas e/ou morte. Isto pode também causar danos à propriedade deles /danificação e/ou destruição/, como ém à de terceiros, causados por, mas não só, inundações, explosões, fogo.

A instalação, a conexão à alimentação de água e a conexão à rede elétrica, como também a introdução em serviço deve ser feita só e unicamente por eletricistas e técnicos certificados para arranjos e instalação do aparelho que adquiriram capacidade no território do país onde a instalação e a introdução em serviço são realizadas de acordo com a legislação em vigor.

Todas as alterações e modificações introduzidas à construção do termoacumulador e circuito eléctrico estão proibidas. Se estas alterações ou modificações foram feitas durante a instalação, a garantia do produto é nula. Alterações e modificações, significa a retirada de elementos porados pelo fabricante, a adição de componentes ao termoacumulador ou a substituição de componentes por elementos similares não vados pelo fabricante.

Montagem

1. O termoacumulador deve ser montado em acordo com as regras normais de resistência ao fogo.
2. Em caso da montagem do aparelho numa casa de banho, deve-se escolher uma zona fora do alcance de projecções de água.
3. O aparelho destina-se somente a ser utilizado em locais fechados e aquecidos em que a temperatura não fica inferior a 4° C e não se destina a trabalhar em regime de passagem contínua.
4. O aparelho é suspenso à parede, através de suportes fixos à unidade (em caso do suporte não estar fixo ao aparelho, deve ser fixado utilizando os dois pernos roscados fornecidos).

Tubos de ligação do termoacumulador

1. O aparelho fornece água quente em casas com canalização de alta pressão, abaixo de 6 bar (0,6 MPa).
2. A montagem da válvula de segurança de retorno, fornecida com o termoacumulador, é obrigatória. A válvula de segurança de retorno deve ser montada no tubo de água fria fornecido, de acordo com a direcção da seta estampada no corpo de plástico, que indica a direcção de entrada de água. Quaisquer outros dispositivos de segurança adicionais não devem ser montados entre a válvula de segurança de retorno e o termoacumulador.

Excepção: Se os regulamentos locais (normas) exigirem a utilização de outra válvula de segurança ou dispositivo (conforme à norma EN 1487 ou EN 1489), este último deve ser comprado adicionalmente. Para os dispositivos conformes à norma EN 1487 a pressão máxima de serviço indicada deve ser 0,7 MPa. Para outras válvulas de segurança a pressão em que são calibradas deve ser de 0,1 MPa abaixo da indicada na tabela do aparelho. Nestes casos a válvula de controlo e anti-retorno que é fornecida com o aparelho não deve ser utilizada..

1. A válvula de controlo e anti-retorno e o respectivo tubo condutor que a liga ao esquentador de água devem estar protegidos contra congelamento. Quando na drenagem é utilizada uma mangueira – a extremidade livre deve estar sempre orientada para a atmosfera (não debaixo de água). A mangueira deve ser protegida contra congelamento.
2. Para garantir o funcionamento seguro do seu termoacumulador, a válvula de segurança e retorno deve ser regularmente limpa e inspecionada - a válvula não deve estar obstruída - e, nas regiões com alto nível de calcário na água, tem de ser limpa dos resíduos acumulados. Este serviço não está coberto pela garantia de manutenção.
3. Para evitar danos ao usuário, ou a terceiros, e em caso de falhas no sistema de fornecimento de água quente, o aparelho deverá estar montado num local onde o chão esteja isolado ou tenha drenagem de água. Não colocar objectos que não sejam à prova de água debaixo do aparelho, em quaisquer circunstâncias. No caso do aparelho não ser instalado de acordo com as condições atrás referidas, deve ser colocado um tubo de segurança, para eventual descarga, debaixo do aparelho.
4. Durante o funcionamento normal – (regime de aquecimento de água) – é normal aparecerem alguns pingos de água do orifício de drenagem da válvula de segurança. A última deve estar aberta para a atmosfera. Devem ser tomadas as medidas de esvaziamento ou recolha da quantidade gotejada para evitar danos sempre..
5. Na possibilidade de temperatura deixa debaixo do zero °C o esquentador deve vazar.
   Caso tenha que esvaziar o termoacumulador, primeiro deve desligar o aparelho da rede eléctrica. Corta a água que corre para o esquentador. Abre a torneira de água quente de bateria que mistura a água quente e água fria. Abre torneira 7 (figura 4) para vazar água no esquentador. Si na instalação não é instalado aquela torneira, o esquentador pode ser vazar directamente do tubo de entrada mas o esquentador deve ser despendurar de antemão do aqueduto.

Ligações eléctricas

1. Não ligar o termoacumulador sem que esteja cheio de água.
2. Quando ligar o termoacumulador à rede eléctrica, deve-se ter cuidados ao ligar o fio terra.
3. Modelos de água sem cabo de alimentação - ocircuito eléctrico do aparelho tem de ter um ligador, assegurando a separação entre os pólos em carga, segundo condições da categoria III da Alta tensão.
4. Se o cabo eléctrico de alimentação (nos modelos que o têm) está danificado, deve ser substituido por um serviço técnico especializado, ou por pessoa de similares qualificações, para evitar qualquer risco.
5. Para termoacumuladores de montagem horizontal o isolamento dos cabos de alimentação da instalação elétrica deve ser protegido contra toque com o flange do aparelho (na área debaixo da tampa plástica), por exemplo, por meio de um tubo de isolamento cuja resistência térmica seja superior a 90°C.
6. Durante o aquecimento do aparelho pode haver um ruído específico (a água que está a ferver). Isto é normal e não significa que existe alguma avaria. Com o tempo o ruído torna-se mais intenso e a razão é o calcário acumulado. Para eliminar o ruído é necessário limpar o aparelho. Este serviço não faz parte da assistência técnica incluída na garantia.

Estimados Clientes,

A equipa TESY congratula-se com a sua nova compra. Esperamos que o seu novo aparelho traga mais conforto ao seu lar.

PT

CARACTERÍSTICAS TÉCNICAS

1. Volume nominal, V litros - ver figuras abaixo;
2. Voltagem nominal - ver figuras abaixo;
3. Potência nominal de consumo - ver figuras abaixo;
4. Pressão nominal - ver figuras abaixo;

Esta não é a pressão da rede de distribuição de água. É a pressão indicada para o aparelho e refere-se às exigências das normas de ança.

1. Tipo de termoacumulador - termoacumulador fechado com isolamento térmico;
2. Consumo diário de energia elétrica – consulte Anexo I
3. Perfil de carga nominal - consulte Anexo I
4. Quantidade de água mista em 40°C V40 em litros - consulte Anexo I
5. Temperatura máxima do termóstato - consulte Anexo I
6. Configurações de fábrica da temperatura - consulte Anexo I
7. Eficiência energética durante o aquecimento da água - consulte Anexo I

III. DESCRICÕES E PRINCÍPIOS DE FUNCIONAMENTO

O aparelho é composto pelo corpo, falange no lado inferior - para termoacumuladores de instalação vertical - ou lateralmente - para termoacumuladores de instalação horizontal - painel plástico de protecção e válvula de segurança de retorno.
1. O corpo é composto por um reservatório de aço (depósito de água), carcaça (corpo exterior) - com isolamento térmico colocado no meio, feito espuma de poliuretano de alta densidade, ecologicamente limpo - e dois tubos de rôsca G ½": tubo de água fria marcado a azul e tubo de saída para água quente marcado a vermelho.
O reservatório interior pode ser de dois tipos, dependendo do modelo:
- Fabricado em aço anti-corrosão, com revestimento especial vitro-cerâmico;
- Fabricado em aço inox.
Os termoacumuladores verticais podem levar dentro uma unidade permutadora (tubo de caldeira).
2. Um aquecedor eléctrico é montado ao flange. Os termoacumuladores com revestimento vitro-cerâmico, são consideram uma protecção de magnésio.
O termóstato tem um sistema de segurança de sobreaquecimento, com interrupção de potência para o aquecimento quando a temperatura da água atinge valores excessivos. Em caso disso, por favor consulte o serviço de assistência técnica.
O aparelho tem incorporado dispositivo de protecção contra sobreaquecimento (interruptor termostático) que desliga o aquecedor da rede eléctrica quando a temperatura da água atinge índices demasiado elevados.
3. A válvula de segurança de retorno impede que os aparelhos vazem, no caso de interrupção da entrada de água fria. A válvula protege o aparelho contra a subida de pressão acima do valor permitido durante o aquecimento (em caso de aumento da temperatura, a água aumenta de volume e a pressão aumenta, libertando o excesso de pressão pela abertura para drenagem.

A válvula de segurança de retorno não pode proteger o aparelho, caso haja um aumento de pressão excedendo a pressão pré estabelecida para o aparelho.

IV. MONTAR E LIGAR "ON"

CUIDADO! A instalação e a conexão incorretas do aparelho irão torná-lo perigoso com graves consequências para a saúde e a do consumidor, inclusive, mas não só até deficiências físicas e/ou. Isto pode também causar danos à propriedade deles /danificação destruição/, como também à de terceiros, causados por, mas não só ações, explosões, fogo. A instalação, a conexão à alimentação de e a conexão à rede elétrica, como também a introdução em serviço ser feita só e unicamente por eletricistas e técnicos certificados para dos e instalação do aparelho que adquiriram capacidade no território is onde a instalação e a introdução em serviço são realizadas de o com a legislação em vigor.

Nota: Instalação da unidade está a cargo do comprador.

1. Montagem.

Recomenda-se que a montagem do aparelho seja feita próxima dos locais de uso de água quente, para reduzir a perda de aquecimento na passagem pela canalização. Em caso da montagem do aparelho numa casa de banho, deve-se escolher uma zona fora do alcance de projecções de água. Existem dois modos de instalação possíveis:

instalação vertical (fig. 1a, tabela nº 1) para instalar o aparelho à parede, deve prendê-lo com a ajuda da placa de apoio superior já montada.

São utilizados dois ganchos (min. ∅ 10 mm) para suspender o aparelho. O conjunto deve ser bem fixo à parede (ganchos não incluídos no conjunto de montagem). Os suportes do aparelho foram desenhados para montagem vertical dos termoacumuladores e permitem uma distância dos furos entre 220 e 310 mm - fig. 1a.

Instalação horizontal - GCH, GCR (fig. 1b, fig. 1c) – para instalar o aparelho horizontalmente deve ter em conta que a distância entre os ganchos varia conforme as diferentes capacidades indicadas na tabela nº2 - fig. 1b, tabela nº3 - fig. 1c.

Para evitar danos ao usuário, ou a terceiros, e em caso de falhas no sistema de fornecimento de água quente, o aparelho deverá estar montado num local onde o chão esteja isolado ou tenha drenagem de água. Não colocar objectos que não sejam à prova de água debaixo do aparelho, em quaisquer circunstâncias. No caso do aparelho não ser instalado de acordo com as condições atrás referidas, deve ser colocado um tubo de segurança, para eventual descarga, debaixo do aparelho.

Nota: O tubo de protecção não está incluído, o qual deve ser seleccionado pelo usuário.

2. Tubos de ligação do termoacumulador

Fig. 4

Onde: 1-Tubo de entrada; 2 – válvula de segurança; 3-válvula de redução (para tensão do aquado superior a 0,6 MPa); 4 – torneira de fechamento; 5 – funil de ligação com à canalização; 6-mangueira; 7 – torneira de vazar o esquentador.

Na ligação do termoacumulador à rede de água principal, devem-se considerar as côres indicadas/círculos/pintados nos tubos: azul para água fria (entrada) e vermelho para água quente (saída).

A montagem da válvula de segurança de retorno, fornecida com o termoacumulador, é obrigatória.

A válvula de segurança de retorno deve ser montada no tubo de água fria fornecido, de acordo com a direcção da seta estampada no corpo de plástico, que indica a direcção de entrada de água. Quaisquer outros dispositivos de segurança adicionais não devem ser montados entre a válvula de segurança de retorno e o termoacumulador.

Excepção: Se os regulamentos locais (normas) exigirem a utilização de outra válvula de segurança ou dispositivo (conforme à norma EN 1487 ou EN 1489), este último deve ser comprado adicionalmente. Para os dispositivos conformes à norma EN 1487 a pressão máxima de serviço indicada deve ser 0.7 MPa. Para outras válvulas de segurança a pressão em que são calibradas deve ser de 0.1 MPa abaixo da indicada na tabela do aparelho. Nestes casos a válvula de controlo e anti-retorno que é fornecida com o aparelho não deve ser utilizada.

Caso existam válvulas de segurança de retorno antigas, que podem conduzir a avarias do aparelho, as mesmas devem serretiradas.

É proibido colocar qualquer dispositivo de bloqueio entre a válvula de controlo e anti-retorno (o dispositivo de segurança) e o aparelho.

O aperto da válvula de segurança de retorno em roscas com mais de 10 mm de comprimento não é autorizado, pois pode causar s na válvula e pôr em perigo o seu aparelho.

Nos termoacumuladores com montagem vertical, a válvula de segurança deve ser ligada ao tubo de entrada sendo levantado o plástico do aparelho.

A válvula de controlo e anti-retorno e o respectivo tubo condutor que a liga ao esquentador de água devem estar protegidos contra gelamento. Quando na drenagem é utilizada uma mangueira – a qualidade livre deve estar sempre orientada para a atmosfera (não xo de água). A mangueira deve ser protegida contra congelamento.

Abrir a válvula da rede de água fria e, em seguida, abrir a válvula da saída de água quente do termoacumulador. Quando o enchimento estiver completo, o caudal de água será constante na torneira.

Agora pode fechar a válvula (torneira) de água quente. Caso tenha que esvaziar o termoacumulador, primeiro deve desligar o aparelho da rede eléctrica. Corta a água que corre para o esquentador. Abre a torneira de água quente de bateria que mistura a água quente e água fria. Abre torneira 7 (figura 4) para vazar água no esquentador. Si na instalação não é instalado aquela torneira, o esquentador pode ser vazar directamente do tubo de entrada mas o esquentador deve ser despendurar de antemão do aqueduto.

Em caso de remoção da membrana, a descarga de vários litros de água que resta no reservatório, é normal.

Devem ser tomadas medidas para prevenir danos durante a drenagem da água.

Se a pressão na rede de distribuição de água ultrapassar o valor indicado no parágrafo I, neste caso será necessário montar uma válvula redutora, caso contrário o esquentador de água não funcionará correctamente. O fabricante não assume qualquer responsabilidade por problemas causados por uso indevido do aparelho.

3. Ligações eléctricas

Assegure-se que o aparelho está cheio de água, antes de o ligar à rede eléctrica.

3.1. Modelos com cabo de alimentação e ficha são ligados a uma tomada de corrente. Para desligar estes aparelhos tem de se retirar a ficha da tomada de corrente.

A tomada deve ser correctamente ligada ao ciclo de corrente próprio protegido com fusível. E deve ser ligada à terra.

3.2. Aquecedores de água, equipados com cabo de alimentação sem plugue

O aparelho deve ser conectado a um circuito elétrico separado na instalação elétrica fixa, equipado com um fusível cuja corrente nominal declarada é 16A (20A para potência > 3700W). A conexão deve ser permanente - sem plugues. O circuito elétrico deve ser equipado com um fusível e com dispositivo incorporado que proporciona desconexão de todos os pólos caso uma sobretensão de categoria III ocorrer.

A conexão dos condutores do cabo de alimentação do aparelho deve ser realizada da seguinte maneira:

- Condutor de cor castanha do isolamento - ao conductor de fase da instalação elétrica (L)

- Condutor de cor azul do isolamento - ao conductor neutro da instalação elétrica (N)

- Condutor de cor amarela-verde do isolamento – ao condutor protetivo da instalação elétrica (JL)

3.3. Aquecedor de água sem cabo de alimentação

O aparelho deve ser conectado a um circuito elétrico separado na instalação elétrica fixa, equipado com um fusível cuja corrente nominal declarada é 16A (20A para potência > 3700W). A conexão realiza-se por meio de fios de cobre sólidos – cabo 3x2,5 mm ^2 para uma potência total de 3000W (cabo 3x4.0 mm ^2 para uma potência > 3700W).

O circuito eléctrico do aparelho tem de ter um ligador, assegurando a separação entre os pólos em carga, segundo condições da categoria III da Alta tensão.

Para instalar o cabo de alimentação no termoacumulador, remover a tampa plástica.

A conexão dos fios de alimentação devem estar em conformidade com as marcações nos terminais da seguinte forma:

- o condutor de fase como uma indicação A ou A1 ou L ou L1

- o conductor neutro como uma indicação N (B ou B1 ou N1)

- É obrigatória a ligação do cabo de protecção para a junção de parafuso marcada com o signo

Depois da montagem a tampa de plástico coloca-se novamente!

Notas explicativas à fig. 3

TS – interruptor térmico; TR – regulador térmico; S – interruptor (para modelos com a existência deste); R - aquecedor; IL - lâmpada de sinalização; F – falange.

V. ANODO DE MAGNÉSIO PARA PROTECÇÃO DA OXIDAÇÃO (PARA TERMOACUMULADORES COM RESERVATÓRIO REVESTIDOS A VITRO-CERÂMICO)

O anodo de magnésio protege a superfície interior do reservatório da corrosão.

O elemento de anodo é um elemento interno que deve ser substituído periódicamente.

No sentido de alcançar uma maior longevidade, o fabricante recomenda inspecções periódicas ao estado do anodo de magnésio, feitas por um técnico especializado, e substituídas quando necessário, podendo esta análise ser feita durante a manutenção técnica preventiva.

Para assistência técnica, contacte o serviço técnico autorizado.

VI. FUNCIONAMENTO

Antes de ligar o aparelho pela primeira vez, assegurar-se que este está correctamente ligado e o depósito de água cheio

1. Termoacumuladores com controlo BOOST

1.1. Elementos de controlo

Figura 2 onde:

1 - Botão do Interruptor (nos modelos com interruptor)

3 - Punho para termóstato (integrado com o Botão do Interruptor).

1.2. Ligar o aparelho.

O termoacumulador liga-se por meio do dispositivo incorporado na instalação, descrito no ponto 3 do parágrafo V ou ao ligar a ficha à tomada elétrica (se o modelo for com um cabo e ficha).

Por meio do botão do Interruptor elétrico é ativada a função BOOST.

O botão do interruptor do aparelho tem relevo e está marcado com um sinal ⏻.

Para ligar a função BOOST, pressione o botão até parar e solte-o. O botão permanece pressionado e acende em vermelho, o que indica que está ligado e o aparelho funcionará com potência máxima.

A potência máxima de aquecimento é marcada na placa de identificação do aparelho.

O botão brilha continuamente até a água no aparelho aquecer. O botão apaga-se quando a temperatura da água definida for atingida e o termóstato desligar a energia do aquecedor.

Para desligar a função BOOST, pressione o botão até parar e solte-o depois. O botão deve salientar e a indicação luminosa apaga-se (se o aparelho estiver no modo de aquecimento), o que significa que a função BOOST está desativada. O aparelho permanece no modo de funcionamento do aquecedor com potência mínima.

BOOST "OFF"

BOOST "ON"

Atenção! O botão BOOST acende apenas quando a função BOOST está ativada e o modo de aquecimento da água é ativado. Quando a função BOOST é ativada e a temperatura da água definida for alcançada, o botão BOOST não está aceso. A indicação para função BOOST ativa permanece o botão BOOST pressionado.

Lâmpadas de Controlo (Indicadores)

Luzem em vermelho - o aparelho está no modo de aquecimento da água. (Se o aparelho estiver no modo BOOST, o botão BOOST acende em vermelho.)

Luzem em azul - a água no aparelho é aquecida e o termóstato desligou a alimentação do aquecedor. (Se o aparelho estiver no modo BOOST, o botão BOOST apaga-se.)

Os indicadores não luzem quando:

não há alimentação elétrica fornecida ao aparelho, ou

a proteção térmica do aparelho foi desligada - ver o ponto 2 abaixo

Quando a função BOOST é ativada, o aparelho opera na potência máxima para aquecer a água. A função BOOST é aconselhável quando deseja que o aparelho atinja a temperatura da água definida durante um curto período de tempo.

Seleccionar o nível de potência para aquecer a água:

Potência declarada (marcada na placa de identificação)	Botão BOOST desligado Botão BOOST ligado
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

1.3. Definição da temperatura

Esta função permite selecionar a temperatura desejada. Para fazer a sua escolha, gire o punho do painel colocando o marcador na posição apropriada (Figura 2). Para aumentar a temperatura, gire no sentido horário.

Uma vez por mês, coloque a alça na posição de temperatura máxima, durante um período de 24 horas (a menos que o

aparelho esteja funcionando de forma contínua neste modo) - consulte Anexo - I Temperatura máxima do termóstato. Isso proporciona melhor higiene à água aquecida.

- Modo „Anti-Gelo“

Coloque o manípulo na posição „MIN“ conforme a Figura 2. Com esta configuração, o aparelho mantém uma temperatura que evita o congelamento da água.

IMPORTANTE: A alimentação elétrica do aparelho deve estar ligada. A válvula de segurança e o tubo saindo dela para o

aparelho devem ser obrigatoriamente protegidas contra congelamento.

- Poupança de energia - Posição e

Neste regime a temperatura da água atinge aproximadamente 60°C. Isto permite reduzir as perdas térmicas.

1. Protecção de temperatura (válido para todos os modelos).

O aparelho tem dispositivo especial (interruptor termostático) para protecção contra sobreaquecimento da água que desliga o aquecedor da rede eléctrica quando a temperatura atinge níveis demasiado altos.

Depois de o dispositivo estiver colocado em serviço não pode ser auto-restituído e o aparelho não funcionará. Entre em contacto com

VII. MANUTENÇÃO PERIÓDICA

Em condições normais de utilização, o termoacumulador, com influência de altas temperaturas e calcário depositado na resistência, pode começar a ligar e desligar frequentemente. Uma deterioração da protecção térmica é possível. Devido a estes factos, o fabricante recomenda manutenção preventiva do seu termoacumulador, por pessoal qualificado. Esta manutenção preventiva tem de incluir limpeza e inspecção do anodo de magnésio, o qual deve ser substituído em caso de necessidade.

Utilize um pano húmido para limpar o aparelho. Não utilize produtos de limpeza abrasivos ou solventes. Não molhe o aparelho com água.

O FABRICANTE NÃO É RESPONSÁVEL POR QUAISQUER CONSEQUÊNCIAS PELA NÃO OBSERVAÇÃO DESTAS INSTRUÇÕES.

Indicações para a protecção do meio ambiente

Aparelhos eléctricos antigos são materiais que não pertencem ao lixo doméstico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecção do ambiente ao entregar este aparelho nos pontos de recolha, caso existam.

fāzes – ar apzīmējumu A, vai A1, vai L, vai L1.
