Tipo de producto	Calentador eléctrico de acumulación
Marca	Tesy
Modelo	Anticalc 80
Volumen nominal	80 litros
Tensión nominal	230 V ~ 50 Hz
Potencia nominal	1600 W / 2400 W (según versión)
Presión nominal	0,6 MPa
Tipo de depósito	Acero esmaltado con ánodo de magnesio
Dimensiones aproximadas (Al x An x Pr)	850 x 450 x 450 mm
Peso aproximado	22 kg (vacío)
Alimentación eléctrica	Monofásico, 230 V, 50 Hz, circuito separado con fusible 16 A (20 A para >3700 W)
Funciones principales	Regulación termostática, función BOOST (calentamiento rápido), modo antihielo, modo ahorro de energía
Conexión hidráulica	Entrada de agua fría (azul) y salida de agua caliente (rojo), conexiones G 1/2"
Válvula de seguridad	Válvula de seguridad suministrada, para montar en la entrada de agua fría
Protección antihielo	Sí, ajuste MÍN mantiene el agua sin congelar (se requiere alimentación eléctrica)
Mantenimiento corriente	Limpieza de la válvula, verificación del ánodo de magnesio (reemplazo anual recomendado)
Limpieza exterior	Con un paño húmedo, sin productos abrasivos
Seguridad térmica	Limitador térmico integrado (corte en caso de sobrecalentamiento)
Piezas de repuesto disponibles	Ánodo de magnesio, válvula de seguridad, termorregulador, brida de calentamiento
Reparabilidad	Intervención por técnico cualificado autorizado; inspección recomendada cada 2 años
Uso	Interior, locales climatizados, temperatura ambiente > 4 °C

Preguntas frecuentes - Anticalc 80 Tesy

¿Cómo instalar el calentador Anticalc 80?

La instalación debe ser realizada por un técnico cualificado. Fije el aparato a la pared con las patas suministradas (diámetro 10 mm). Conecte la entrada de agua fría (azul) y la salida de agua caliente (rojo). Es obligatorio montar la válvula de seguridad suministrada en la entrada de agua fría. Conecte la alimentación eléctrica a un circuito separado con fusible 16 A (20 A si la potencia >3700 W).

¿Cómo llenar el calentador por primera vez?

Abra el grifo de agua fría y un grifo de agua caliente del mezclador. Espere a que el agua fluya regularmente del grifo caliente, esto indica que el depósito está lleno. Verifique que no haya fugas. Cierre el grifo caliente. Luego puede encender el aparato.

¿Qué significa la función BOOST y cómo usarla?

La función BOOST permite calentar el agua a máxima potencia para un calentamiento rápido. Presione el botón BOOST hasta que se hunda y se encienda en rojo. Permanece encendido durante el calentamiento. Una vez alcanzada la temperatura, el botón se apaga (la función permanece activa mientras esté presionado). Presione nuevamente para desactivar.

¿Por qué sale agua por la válvula de seguridad?

Un ligero goteo de agua por el drenaje de la válvula durante el calentamiento es normal: es agua de dilatación térmica. Asegúrese de que la válvula no esté obstruida. Si el goteo es excesivo, la presión de la red puede ser demasiado alta (>0,7 MPa); instale un reductor de presión.

¿Cómo mantener el ánodo de magnesio?

El ánodo de magnesio protege el depósito de la corrosión. Se recomienda que un técnico autorizado lo revise una vez al año y lo reemplace si es necesario. Esta operación no está cubierta por la garantía.

¿Qué hacer si el aparato hace ruido (silbido, burbujeo)?

Un ligero ruido durante el calentamiento es normal. Si el ruido se vuelve fuerte, se debe a la acumulación de cal en la resistencia. Haga descalcificar el aparato por un profesional. Este servicio no está cubierto por la garantía.

¿Cómo vaciar el calentador?

Primero corte la alimentación eléctrica. Cierre el grifo de entrada de agua fría. Abra el grifo de agua caliente del mezclador para permitir la entrada de aire. Abra el grifo de vaciado (si existe) o desconecte la tubería de entrada de agua fría para vaciar. Tome precauciones contra inundaciones.

¿Cuál es la temperatura recomendada para ahorrar energía?

Ajuste el termostato en la posición de ahorro (aproximadamente 60 °C). Esto reduce las pérdidas térmicas y limita la acumulación de cal. Una vez al mes, suba a temperatura máxima durante 24 horas por higiene (legionela).

¿Qué hacer si el aparato ya no calienta?

Primero verifique la alimentación eléctrica (fusible, disyuntor). Asegúrese de que el limitador térmico no se haya disparado (si es así, contacte a un servicio autorizado). Verifique también que el termostato no esté en la posición mínima o antihielo. Si nada funciona, llame a un técnico.

¿Puedo usar el calentador en invierno en un local sin calefacción?

El aparato no está diseñado para funcionar a temperaturas inferiores a 4 °C. Si existe riesgo de congelación, active el modo antihielo (posición MÍN) y asegúrese de que la alimentación eléctrica se mantenga. Las tuberías también deben protegerse contra la congelación.

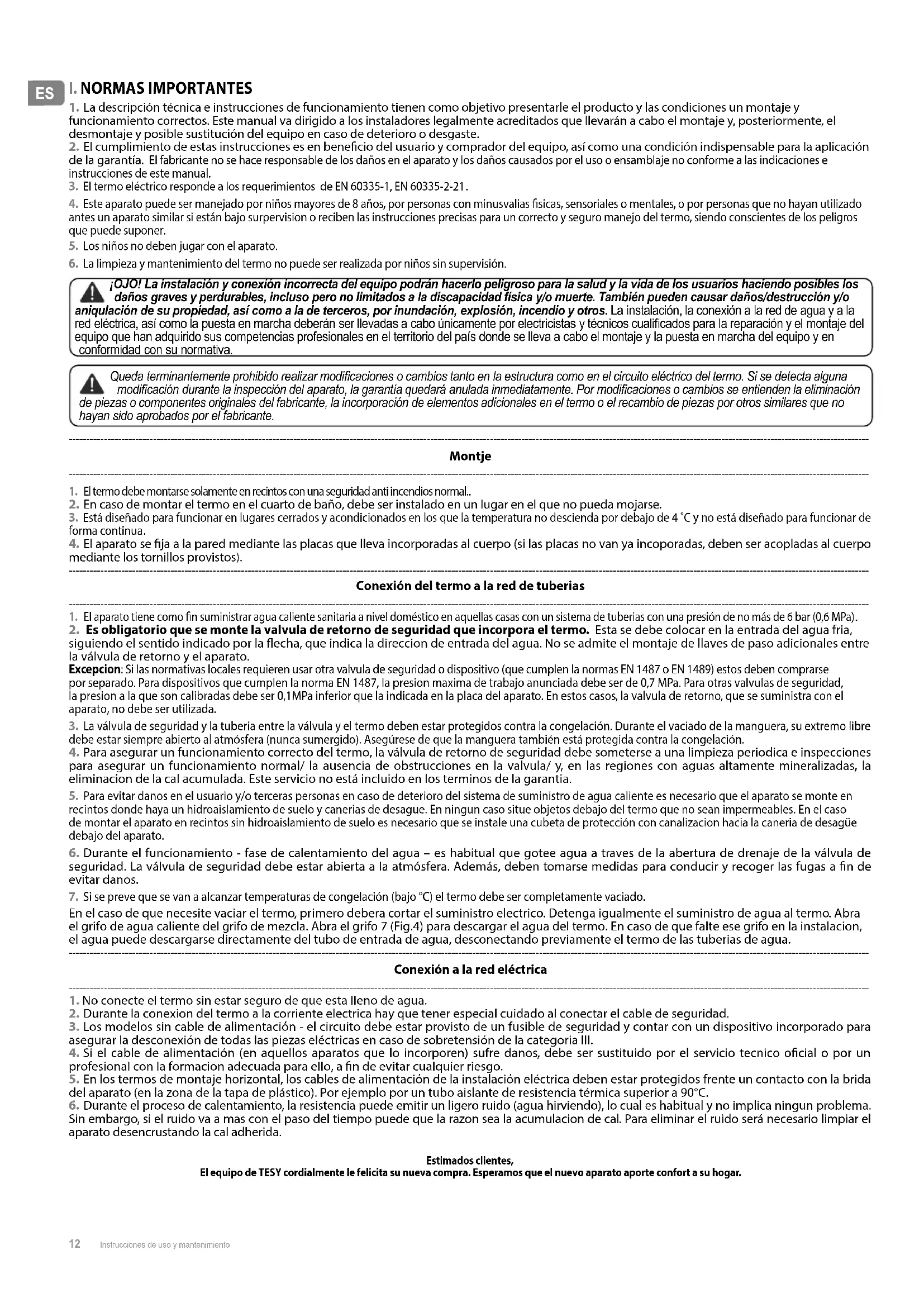

MANUAL DE USUARIO Anticalc 80 Tesy

ES TERMO DE AGUA ELÉCTRICO 12-14 Instrucciones de uso y mantenimiento

1. La descripción técnica e instrucciones de funcionamiento tienen como objetivo presentarle el producto y las condiciones un montaje y funcionamiento correctos. Este manual va dirigido a los instaladores legalmente acreditados que llevarán a cabo el montaje y, posteriormente, el desmontaje y posible sustitución del equipo en caso de deterioro o desgaste.
2. El cumplimiento de estas instrucciones es en beneficio del usuario y comprador del equipo, así como una condición indispensable para la aplicación de la garantía. El fabricante no se hace responsable de los daños en el aparato y los daños causados por el uso o ensamblaje no conforme a las indicaciones e instrucciones de este manual.
3. El termo eléctrico responde a los requerimientos de EN 60335-1, EN 60335-2-21.
4. Este aparato puede ser manejado por niños mayores de 8 años, por personas con minusvalías físicas, sensoriales o mentales, o por personas que no hayan utilizado antes un aparato similar si están bajo surpervision o reciben las instrucciones precisas para un correcto y seguro manejo del termo, siendo conscientes de los peligros que puede suponer.
5. Los niños no deben jugar con el aparato.
6. La limpieza y mantenimiento del termo no puede ser realizada por niños sin supervisión.

¡OJO! La instalación y conexión incorrecta del equipo podrán hacerlo peligroso para la salud y la vida de los usuarios haciendo posibles los daños graves y perdurables, incluso pero no limitados a la discapacidad física y/o muerte. También pueden causar daños/destrucción y/o anipulación de su propiedad, así como a la de terceros, por inundación, explosión, incendío y otros. La instalación, la conexión a la red de agua y a la red eléctrica, así como la puesta en marcha deberán ser llevadas a cabo únicamente por electricistas y técnicos cualificados para la reparación y el montaje del equipo que han adquirido sus competencias profesionales en el territorio del país donde se lleva a cabo el montaje y la puesta en marcha del equipo y en conformidad con su normativa.

Queda terminantemente prohibido realizar modificaciones o cambios tanto en la estructura como en el circuito eléctrico del termo. Si se detecta alguna modificación durante la inspección del aparato, la garantía quedará anulada inmediatamente. Por modificaciones o cambios se entienden la eliminación de piezas o componentes originales del fabricante, la incorporación de elementos adicionales en el termo o el recambio de piezas por otros similares que no hayan sido aprobados por el fabricante.

Montje

1. El termo debe montarse solamente en recintos con una seguridad anti incendios normal..
2. En caso de montar el termo en el cuarto de baño, debe ser instalado en un lugar en el que no pueda mojarse.
3. Está diseñado para funcionar en lugares cerrados y acondicionados en los que la temperatura no descienda por debajo de 4 °C y no está diseñado para funcionar de forma continua.
4. El aparato se fija a la pared mediante las placas que lleva incorporadas al cuerpo (si las placas no van ya incorporadas, deben ser acopladas al cuerpo mediante los tornillos provistos).

Conexión del termo a la red de tuberias

1. El aparato tiene como fin suministrar agua caliente sanitaria a nivel doméstico en aquellas casas con un sistema de tuberias con una presión de no más de 6 bar (0,6 MPa).
2. Es obligatorio que se monte la valvula de retorno de seguridad que incorpora el termo. Esta se debe colocar en la entrada del agua fria, siguiendo el sentido indicado por la flecha, que indica la direccion de entrada del agua. No se admite el montaje de llaves de paso adicionales entre la válvula de retorno y el aparato.
   Excepcion: Si las normativas locales requieren usar otra valvula de seguridad o dispositivo (que cumplen la normas EN 1487 o EN 1489) estos deben comprarse por separado. Para dispositivos que cumplen la norma EN 1487, la presion maxima de trabajo anunciada debe ser de 0,7 MPa. Para otras valvulas de seguridad, la presion a la que son calibradas debe ser 0,1MPa inferior que la indicada en la placa del aparato. En estos casos, la valvula de retorno, que se suministra con el aparato, no debe ser utilizada.
3. La válvula de seguridad y la tuberia entre la válvula y el termo deben estar protegidos contra la congelación. Durante el vaciado de la manguera, su extremo libre debe estar siempre abierto al atmósfera (nunca sumergido). Asegúrese de que la manguera también está protegida contra la congelación.
4. Para asegurar un funcionamiento correcto del termo, la válvula de retorno de seguridad debe someterse a una limpieza periodica e inspecciones para asegurar un funcionamiento normal/ la ausencia de obstrucciones en la valvula/ y, en las regiones con aguas altamente mineralizadas, la eliminacion de la cal acumulada. Este servicio no está incluido en los terminos de la garantia.
5. Para evitar danos en el usuario y/o terceras personas en caso de deterioro del sistema de suministro de agua caliente es necesario que el aparato se monte en recintos donde haya un hidroaislamiento de suelo y canerias de desague. En ningún caso situe objetos debajo del termo que no sean impermeables. En el caso de montar el aparato en recintos sin hidroaislamiento de suelo es necesario que se instale una cubeta de protección con canalización hacia la caneria de desagüe debajo del aparato.
6. Durante el funcionamiento - fase de calentamiento del agua – es habitual que gotee agua a traves de la abertura de drenaje de la válvula de seguridad. La válvula de seguridad debe estar abierta a la atmósfera. Además, deben tomarse medidas para conducir y recoger las fugas a fin de evitar danos.
7. Si se preve que se van a alcanzar temperaturas de congelación (bajo °C) el termo debe ser completamente vaciado.
   En el caso de que necesite vaciar el termo, primero debera cortar el suministro electrico. Detenga igualmente el suministro de agua al termo. Abra el grifo de agua caliente del grifo de mezcla. Abra el grifo 7 (Fig.4) para descargar el agua del termo. En caso de que falte ese grifo en la instalacion, el agua puede descargarse directamente del tubo de entrada de agua, desconectando previamente el termo de las tuberias de agua.

Conexión a la red eléctrica

1. No conecte el termo sin estar seguro de que esta lleno de agua.
2. Durante la connexion del termo a la corriente electrica hay que tener especial cuidado al conectar el cable de seguridad.
3. Los modelos sin cable de alimentación - el circuito debe estar provisto de un fusible de seguridad y contar con un dispositivo incorporado para asegurar la desconexión de todas las piezas eléctricas en caso de sobretensión de la categoría III.
4. Si el cable de alimentación (en aquellos aparatos que lo incorporen) sufre danos, debe ser sustituido por el servicio tecnico oficial o por un profesional con la formacion adecuada para ello, a fin de evitar cualquier riesgo.
5. En los termos de montaje horizontal, los cables de alimentación de la instalación eléctrica deben estar protegidos frente un contacto con la brida del aparato (en la zona de la tapa de plástico). Por ejemplo por un tubo aislante de resistencia térmica superior a 90°C.
6. Durante el proceso de calentamiento, la resistencia puede emitir un ligero ruido (agua hirviendo), lo cual es habitual y no implica ningún problema. Sin embargo, si el ruido va a mas con el paso del tiempo puede que la razon sea la acumulacion de cal. Para eliminar el ruido será necesario limpiar el aparato desencrustando la cal adherida.

Estimados clientes,

El equipo de TESY cordialmente le felicita su nueva compra. Esperamos que el nuevo aparato aporte confort a su hogar.

II. CARACTERÍSTICAS TÉCNICAS

1. Capacidad nominal, litros – ver la placa de características del aparato.
2. Tensión nominal - ver la placa de características del aparato.
3. Consumo de energía nominal - ver la placa de características del aparato
4. Presión nominal - ver la placa de características del aparato

Ésta no es la presión de la red de suministro de agua. Es la anunciada para el aparato y se refiere a los requisitos de las as de seguridad.

1. Tipo de termo - termo cerrado de acumulación con aislamiento térmico
2. Consumo diario de electricidad - ver Anexo I
3. Perfil de carga nominal - ver Anexo I
4. Cantidad de agua mezclada a 40 °C V40 en litros - ver Anexo I
5. Temperatura máxima del termostato - ver Anexo I
6. Ajustes de temperatura de serie - ver Anexo I
7. Eficiencia energética durante el calentamiento del agua - ver Anexo I

III. DESCRIPCIÓN Y FUNCIONAMIENTO

El aparato se compone de cuerpo, brida en la parte posterior (en termos verticales) o en ambos lados (en termos horizontales); un panel de protección de plastico y una valvula de retorno de seguridad.

1. El cuerpo se compone de un tanque de acero (contenedor de agua) y una carcasa (envoltura externa) con aislamiento térmico entre ellos de un poliuretano ecologico de alta densidad, y dos tubos con rosca G ½ para dar agua fria (de anillo azul) y agua caliente (de anillo rojo). El tanque interno puede ser de dos tipos en funcion del modelo:

- De acero con una cobertura especial vitroceramica para evitar la acumulacion de cal.

• De acero inoxidable.

1. La brida esta equipada con: resistencia eléctrica y termostato. Los termos con cobertura de protección vitrocerámica incorporan también un ánodo de magnesio.

La resistencia eléctrica sirve para calentar el agua en el tanque y es controlada por el termostato, encargado de mantener la temperatura configurada de forma constante.

El termostato incorpora un dispositivo de seguridad para evitar el sobrecalentamiento, que apaga el termo cuando la temperatura del agua ha subido a demasiados grados.

1. La válvula de retorno de seguridad protege al termo de vaciarse por completo en caso de un corte en el suministro de agua fria. La válvula protege al aparato de subidas de presion por encima de los valores permitidos durante la fase de calentamiento (la presión se eleva en cuanto se produce un incremento de la temperatura), mediante la liberación del exceso de presión durante la apertura de drenaje.

La válvula de retorno de seguridad no puede proteger el aparato cuando el suministro de agua viene con mayor presión que la inidicada para el aparato.

IV. MONTAJE Y CONEXIÓN

¡OJO! La instalación y conexión incorrecta del equipo podrán hacerlo peligroso para la salud y la vida de los usuarios haciendo les los daños graves y perdurables, incluso pero no limitados a la capacidad física y/o muerte. También pueden causar daños/ucción y/o aniqulación de su propiedad, así como a la de terceros, inundación, explosión, incendio y otros. La instalación, la conexión a el de agua y a la red eléctrica, así como la puesta en marcha deberán levadas a cabo únicamente por electricistas y técnicos cualificados la reparación y el montaje del equipo que han adquirido sus detencias profesionales en el territorio del país donde se lleva a cabo montaje y la puesta en marcha del equipo y en conformidad con suativa.

Observacion: Instalar el aparato está a cargo del comprador.

1. Montje

Se recomienda que el montaje del aparato sea lo más cerca posible de los puntos de suministro del agua caliente para con ello minimizar las pérdidas de calor en la conducción de agua. En caso de montar el termo en el cuarto de baño, debe ser instalado en un lugar en el que no pueda mojarse.

montaje vertical GCV (fig.1a, tabla 1) - El aparato se fija a la pared mediante las placas que lleva incorporadas al cuerpo (si las placas no van ya incorporadas, deben ser acopladas al cuerpo mediante los tornillos provistos). El termo quedará colgado de la pared por la acción de dos ganchos (min. F 10 mm) fijados firmemente en la pared (no incluidos en el set de montaje). La construcción de la placa que llevan los termos de montaje vertical es universal y permite que la distancia entre los ganchos sea de 220 a 310 mm - fig.1a.

montaje horizontal - GCH, GCR (fig.1b, fig.1c) – En el montaje horizontal las distancias entre los ganchos son diferentes y dependen de la capacidad de la caldera. Se pueden ver en tabla 2 - fig. 1b, tabla 3 - fig.1c.

Para evitar danos en el usuario y/o terceras personas en caso de deterioro del sistema de suministro de agua caliente es necesario el aparato se monte en recintos donde haya un hidroaislamiento de y canerías de desague. En ningún caso situe objetos debajo del que no sean impermeables. En el caso de montar el aparato en otros sin hidroaislamiento de suelo es necesario que se instale una alta de protección con canalización hacia la caneria de desagüe y del aparato.

Observacion: el set de montaje no incluye la cubeta de protección y es el usuario el que debe elegirla.

2. Conexión del termo a la red de tuberias

Fig. 4

Donde: 1. Tubo de entrada, 2. Válvula de seguridad 3. Válvula de reduccion (en caso de una presión en en el suministro de agua de más de 0.6 MPa), 4. Una válvula de parada 5. Embudo con una conexión al desagüe. 6. Manguera 7. Grifo para descargar el agua. Cuando se conecta el termo a la red de conduccion de agua hay que tener en cuenta los signos de color indicadores (anillos) en los tubos: azul – para agua fria /de entrada/, rojo – para el agua caliente /de salida/. Es obligatorio que se monte la valvula de retorno de seguridad que incorpora el termo. Esta se debe colocar en la entrada del agua fria, siguiendo el sentido indicado por la flecha, que indica la direccion de entrada del agua. No se admite el montaje de llaves de paso adicionales entre la válvula de retorno y el aparato. Excepcion: Si las normativas locales requieren usar otra valvula de seguridad o dispositivo (que cumplen la normas EN 1487 o EN 1489) estos deben comprarse por separado. Para dispositivos que cumplen la norma EN 1487, la presion máxima de trabajo anunciada debe ser de 0,7 MPa. Para otras valvulas de seguridad, la presion a la que son calibradas debe ser 0,1MPa inferior que la indicada en la placa del aparato. En estos casos, la valvula de retorno, que se suministra con el aparato, no debe ser utilizada.

La presencia de otras /viejas/ válvulas de retorno puede provocar un deterioro de su aparato, por lo que deben ser eliminadas.

No se admiten otras llaves de paso entre la válvula de seguridad y el aparato.

No se permite la fijación de la válvula de retorno de seguridad a cables de longitud superior a 10mm, en caso contrario esto puede el deterioro de su válvula y será peligroso para su aparato.

En los termos verticales, la válvula de protección debe estar conectada a la tubería de entrada si el panel de plástico del to está quitado. Después de su montaje, este debe adoptar la i ó n marcada en la figura 2.

La válvula de seguridad y la tuberia entre la válvula y el termo deben estar protegidos contra la congelación. Durante el vaciado manguera, su extremo libre debe estar siempre abierto al atmósfera (ea sumergido). Asegúrese de que la manguera también está gida contra la congelación.

La apertura de la llave de agua fria de la red de suministro de agua y la apertura de la llave de agua caliente del grifo de mezcla lleva a cabo el llenado del termo de agua. Tras el completo llenado del termo, debe comenzar un flujo constante de agua desde el grifo de mezcla de agua. Ahora ya puede cerrar el grifo de agua caliente.

En el caso de que necesite vaciar el termo, primero debera cortar el suministro electrico. Detenga igualmente el suministro de agua al termo. Abra el grifo de agua caliente del grifo de mezcla. Abra el grifo 7 (Fig.4) para descargar el agua del termo. En caso de que falte ese grifo en la instalacion el agua puede descargarse directamente del tubo de entrada de agua, desconectando previamente el termo de las tuberias de agua.

Cuando se quita la brida es normal que fluyan unos litros de agua, procedentes del tanque de agua.

Cuando se extrae, deben adoptarse unas medidas de prevención de daños por el agua que se derrama.

Si la presión en la red de agua supera los valores indicados en el párrafo 1, es necesaria la instalación de una válvula de reducción de presión, de lo contrario el termo de agua no funcionará correctamente. El fabricante no asume la fabricante de los problemas causados por el uso incorrecto del aparato.

3. Conexión a la red eléctrica.

Antes de conectar la alimentación eléctrica, asegúrese de que el aparato está lleno de agua.

3.1. Los modelos provistos con cable de alimentación con enchufe se conectan insertando el enchufe en el contacto. Para apagarlo basta con desconectar el enchufe del contacto.

La toma debe estar conectada a un circuito separado provisto de un mecanismo de seguridad. Se debe estar conectado a tierra.

3.2. Termos de agua equipados con cable de alimentación sin clavija de enchufe

El aparato tiene que estar conectado a un circuito eléctrico separado del cableado electrico estacionario. La conexión tiene que ser constante - sin clavija de enchufe. El circuito debe estar provisto de un fusible de seguridad y contar con un dispositivo incorporado para asegurar la desconexión de todas las piezas eléctricas en caso de sobretensión de la categoría III.

ES

Los cables de alimentación del aparato deben conectarse de la manera siguiente:

- Cable de aislamiento marrón - al cable de fase de la instalación eléctrica (L).

- Cable de aislamiento azul - al cable neutro de la instalación eléctirca (N).

- Cable de aislamiento amarillo-verde - al cable protector de la instalación eléctrica (⊥)

3.3. Termo de agua sin cable de alimentación

El aparato debe conectarse a un circuito eléctrico individual de la instalación electrica fija, equipado con un fusible de seguridad con corriente eléctrica nominal de 16A (20A para potencia >3700W). La conexión se realiza por cables de cobre con un hilo (sólidos) – cable 3x2,5 mm2 para potencia total de 3000W (cable 3x4.0mm2 para potencia >3700W).

El circuito eléctrico debe contar con un dispositivo incorporado para asegurar la desconexión de todas las piezas eléctricas en caso de sobretensión de la categoría III.

Para conectar el cable de alimentación al termo, retire primero la tapa de plástico (fig. 2 a, b, c, d según el modelo comprado).

Conectar los cables de alimentación de la siguiente manera:

- cable correspondiente a fase conecte a señal A o A1 o L o L1.

- cable correspondiente a neutro conecte a señal N (B o B1 o N1).

- Es obligatoria la conexión del cable de seguridad a la junta de tornillo con el enlace de tornillo, señalado con signo

Después de montaje la tapa de plástico se pone de nuevo!

Aclaraciones de la fig 3:

TS – interruptor térmico, TR – regulador térmico; S – interruptor (para los modelos que lo tengan); R – calentador; IL – luz señal; F – elemento de conexión.

V. PROTECCIÓN CONTRA CORROSIÓN - ÁNODO DE MAGNESIO (EN AQUELLOS TERMOS CON REVESTIMIENTO VITROCERAMICO)

El ánodo de magnesio protege la superficie interna del tanque de agua contra corrosión.

Se trata de un elemento de sacrificio que debe ser sometido a revisiones periodicas y ser sustituido cuando sea preciso.

A la vista del uso a largo plazo y aun sin averias, el fabricante recomienda realizar una inspección periódica del ánodo por un técnico autorizado, así como su sustitución en caso de necesidad.

Para realizar el recambio, contacte a los servicios autorizados!

Antes de encender el aparato por primera vez asegúrese de que el termo ha sido conectado correctamente a la red eléctrica y de que está lleno de agua.

1. Termos de agua con control BOOST

1.1. Elementos de control fig. 2 Donde:

1- Botón de encendido eléctrico (integrada con el interruptor de la llave eléctrica);

2- Indicadores luminosos;

3- Perilla del termorregulador (sólo en modelos con posibilidad de regular la temperatura)

1.2. Encender el aparato.

El termo eléctrico se enciende mediante el dispositivo incorporado en la instalación descrita en el punto 3 del párrafo V o conectando el enchufe a la toma de corriente (si el modelo tiene un cable con un enchufe). La función BOOST se activa con el interruptor de la llave eléctrica.

El interruptor de la llave eléctrica del aparato está en relieve y está marcada con un símbolo ⬤.

Para activar la función BOOST, presione el botón hasta que se detenga y suéltelo. El botón permanece presionado y se ilumina en rojo, lo que indica que está encendido y que el aparato funcionará a la máxima potencia.

La potencia máxima de calentamiento está marcada en la placa de características del aparato.

El botón se ilumina continuamente hasta que el agua en el aparato se calienta. El botón se apaga al alcanzar la temperatura del agua establecida y el termorregulador desconecta la alimentación del calentador.

Para desactivar la función BOOST, presione el botón hasta que se detenga, luego suéltelo. El botón debe sobresalir y la luz se apaga (si el aparato está en modo de calentamiento), lo que significa que la función BOOST está desactivada. El aparato permanece en el modo de funcionamiento del calentador de potencia mínima.

BOOST "OFF"

BOOST "ON"

¡Atención! El botón BOOST se ilumina solo cuando la función BOOST y el modo de calentamiento de agua están activos. Cuando se activa la función BOOST y se alcanza la temperatura del agua establecida, el botón BOOST no se ilumina. La indicación de la función BOOST activada está en el facto de que el botón BOOST está presionado.

Indicadores de luz de control (indicadores)

lluminado en rojo: el aparato está en modo de calentamiento del agua. (Si el aparato está en modo BOOST, el botón BOOST se ilumina en rojo) Iluminado en azul: el agua del aparato está calentada y el termostato desconecta la alimentación del calentador. (Si el aparato está en modo BOOST, el botón BOOST se apaga)

Los indicadores no se iluminen cuando:

no se suministra alimentación eléctrica al aparato, o la protección de la temperatura del aparato se ha desactivado. Consulte la p. 2 a continuación.

Cuando se activa la función BOOST, el aparato funciona a la máxima potencia para calentar el agua. La función BOOST se recomienda cuando desea que la unidad alcance la temperatura del agua establecida por un tiempo más corto.

Seleccionar un nivel de potencia para calentar el agua:

Potencia indicada(indicada en la placadel aparato)	Botón apagado BOOST	Botón encendido BOOST
1600 W 800 W 1	600 W
2400 W 1200 W	2400 W

1.3. Ajustar la temperatura

Esta función le permite seleccionar la temperatura deseada. Para hacer su elección, gire la manecilla del panel, dejando el indicador en la posición deseada (fig. 2). Para subir la temperatura gire en el sentido contrario del de las aquías del reloj.

Una vez por mes deje la manecilla en la posición de temperatura máxima por un período de un día (a menos que el aparato funcione continuamente en este modo); consulte el Apéndice I Temperatura máxima del termostato. Esto asegura una mayor higiene del agua calentada.

Modo "anticongelación"

Coloque la manecilla en la posición „MIN“ de acuerdo con la figura 2. Con esta configuración, el aparato mantiene una temperatura que evita que el agua se congele.

IMPORTANTE: La fuente de alimentación del aparato debe estar conectada. La válvula de seguridad y la tubería de ésta al aparato deben estar aseguradas contra congelación.

Ahorro de energía eléctrica - Posición e

Durante este régimen de funcionamiento el agua alcanza una temperatura de 60°C aproximadamente. De esta manera se reducen las pérdidas de calor.

2. Protección por temperatura (válida para todos los modelos).

El aparato está provisto de un mecanismo especial (desconector de termo) para protegerlo del sobrecalentamiento del agua, que desconecta el termo de la red eléctrica, cuando la temperatura alcanza valores muy altos.

Después de la activación, el dispositivo no se resetea y el aparato no se vuelve a encender. Póngase en contacto con un servicio técnico autorizado para solucionar la incidencia.

VII. MANTENIMIENTO PERIÓDICO

Bajo condiciones normales de funcionamiento del termo, y con una alta temperatura en la superficie de la resistencia electrica, se suelen producir depositos de cal. Esto empeora el intercambio de calor entre la resistencia y el agua. Ello provoca que la resistencia se sobrecaliente y provoque los ruidos típicos del agua en ebullicion. El termostato a su vez se enciende y apaga con mayor frecuencia. Es posible asimismo que se active el modo de protección para evitar el sobrecalentamiento. Debido a esto, el fabricante recomienda un mantenimiento preventivo cada dos años por un servicio tecnico autorizado. Este mantenimiento debe incluir la limpieza e inspección del ánodo, que deberá ser reemplazado cuando sea necesario.

Para limpiar el aparato utilice un paño húmedo. No use limpiadores abrasivos o aquellos que contengan disolventes. No eche agua por encima del termo.

El fabricante no se hace responsable de todas las consecuencias derivadas de no respetar estas instrucciones.

Advertencia para la protección del medio ambiente

!Los aparatos electricos contienen materiales no desechables, por lo que no deben ser tirados junto con la basura domestica.

! Por ello le solicitamos que nos ayude a contribuir activamente en el ahorro de recursos y en la protección del medio ambiente entregando este aparato en los puntos de recogida existentes!

I. REGRAS IMPORTANTES.

2 - Indicadores Luminosos

a oficina autorizada para resolver o problema.
