ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SUPF1 SONY

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Για τους πελάτες

Η τοποθέτηση του παρόντος προϊόντος πρέπει να πραγματοποιείται μόνο από πεπειραμένους αντιπροσώπους της Sony, καθώς απαιτούνται τουλάχιστον δύο άτομα, ιδιαίτερη προσοχή, ασφάλεια και τεχνική. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ατυχήματα ή ζημιές που ενδέχεται να προκληθούν από λανθασμένους χειρισμούς ή μη κατάλληλη τοποθέτηση. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ληφθούν οι προφυλάξεις για την ασφάλεια ή το προϊόν χρησιμοποιηθεί με λανθασμένο τρόπο ενδέχεται να προκληθεί σοβαρός τραυματισμός ή πυρκαγιά.

Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος καθώς και σημαντικές προφυλάξεις οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε προσεκτικά το παρόν εγχειρίδιο και χρησιμοποιήστε σωστά το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Για τους αντιπροσώπους της Sony

Η τοποθέτηση μιας τηλεόρασης πλάσματος πρέπει να γίνεται από δύο άτομα, με ιδιαίτερη προσοχή και τεχνική. Κατά την τοποθέτηση της τηλεόρασης πλάσματος, ανατρέξτε στο παρόν εγχειρίδιο ακολουθώντας προσεκτικά τις οδηγίες. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ατυχήματα ή ζημιές που ενδέχεται να προκληθούν από λανθασμένους χειρισμούς ή μη κατάλληλη τοποθέτηση. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν). Μετά την τοποθέτηση, παρακαλούμε παραδώστε το παρόν εγχειρίδιο οδηγιών στους πελάτες.

Ασφάλεια

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνονται οι προφυλάξεις ασφάλειας.

ΠΡΟΣΟΧΗ

Η παρούσα κινητή βάση έχει σχεδιαστεί για να χρησιμοποιείται μόνο με τα ακόλουθα προϊόντα. Η χρήση με άλλες συσκευές ενδέχεται να οδηγήσει σε αστάθεια και πιθανώς να προκληθεί τραυματισμός.

Συμβατά προϊόντα (Μάρτιος 2004): Έγχρωμη Επίπεδη Τηλεόραση

(KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1/KLV-L42MRX1/KDL-L42MRX1(UK))

Συνιστάται η τοποθέτηση της κινητής βάσης να πραγματοποιείται σε μικρή απόσταση από τον τοίχο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος.

Αναθέστε την τοποθέτηση του προϊόντος σε αντιπροσώπους της Sony.

Εάν η τοποθέτηση δεν διεκπεραιωθεί από αντιπροσώπους της Sony, ενδέχεται το μεγάλο βάρος της οθόνης και της βάσης να προκαλέσει σοβαρό τραυματισμό.

Μη στηρίζεστε και μην κρέμεστε από τη βάση.

Η βάση μπορεί να πέσει από τη θέση της και να προκαλέσει τραυματισμό.

Βεβαιωθείτε ότι έχετε λάβει τα απαραίτητα μέτρα ώστε να αποτραπεί η πτώση της βάσης.

Σε αντίθετη περίπτωση, η κινητή βάση ενδέχεται να ανατραπεί κατά τη διάρκεια ενός σεισμού με συνέπεια τραυματισμούς ή υλικές ζημιές. Στερεώστε τη βάση σε έναν τοίχο, κ.λπ. ώστε να αποτρέψετε ενδεχόμενη ανατροπή της.

Τοποθετήστε τη βάση σε στέρεο και επίπεδο δάπεδο.

Μην τοποθετείτε την κινητή βάση με τέτοιο τρόπο ώστε να κλίνει προς μία κατεύθυνση. Σε μια τέτοια περίπτωση, ενδέχεται να προκληθεί ανατροπή της κινητής βάσης ή πτώση της οθόνης. Επίσης υπάρχει πιθανότητα τραυματισμού.

Εάν θέλετε να τοποθετήσετε τη βάση πάνω σε μια μαλακή επιφάνεια όπως σε χαλί ή μοκέτα, τοποθετήστε πρώτα στο συγκεκριμένο σημείο ένα πλατύ κομμάτι ξύλου.

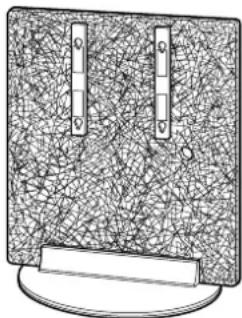

Μην χρησιμοποιείτε ραγισμένη βάση.

Εάν παρατηρήσετε ραγίσματα στη κινητή βάση, μην τη χρησιμοποιήσετε. Το γυαλί μπορεί να σπάσει και η οθόνη να πέσει ή η βάση να ανατραπεί. Σε οποιαδήποτε από τις παραπάνω περιπτώσεις μπορεί να προκληθεί τραυματισμός.

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος.

Μην στηρίζεστε και μην κρατιέστε από την βάση όταν η οθόνη είναι τοποθετημένη πάνω σε αυτήν.

Η βάση ενδέχεται να ανατραπεί και να προκαλέσει σοβαρό τραυματισμο ή θάνατο.

Μην καλύπτετε την περιοχή εξαερισμού της οθόνης.

Εάν καλύψετε την περιοχή εξαερισμού (με κάποιο πανί, κ.λπ.), ενδέχεται να αυξηθεί η θερμοκρασία στο εσωτερικό της οθόνης και να προκληθεί πυρκαγιά.

Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης της οθόνης.

• Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης της οθόνης κατά την εγκατάσταση της οθόνης στη βάση. Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης της οθόνης έχει υποστεί ζημιά, μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.
• Κατά τη μεταφορά της βάση της οθόνης μην πατάτε το καλώδιο τροφοδοσίας ή καλώδιο σύνδεσης της οθόνης. Το καλώδιο τροφοδοσίας ή καλώδιο σύνδεσης της οθόνης μπορεί να υποστεί ζημιά, γεγονός που μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην συνδέετε συσκευές διαφορετικές από τις καθορισμένες.

Η παρούσα βάση έχει σχεδιαστεί για να χρησιμοποιείται μόνο με τα καθορισμένα προϊόντα. Εάν συνδέσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές.

Σύνδεση της οθόνης.

Τοποθετήστε τη την οθόνη στη βάση χρησιμοποιώντας τα ελάσματα στερέωσης που παρέχονται. Εάν η οθόνη δεν έχει στερεωθεί καλά μπορεί να πέσει και να προκαλέσει τραυματισμό.

Μην στηρίζετε βάρος στο γυαλί.

Μην στηρίζετε με τα χέρια το βάρος σας στο γυαλί κατά την τοποθέτηση της οθόνης. Προσέξτε να μην πέσουν πάνω στο γυαλί βαριά αντικείμενα, όπως ένα κατσαβίδι κ.λπ.

Το γυαλί ενδέχεται να σπάσει με συνέπεια την πρόκληση τραυματισμού.

Κατά τη μεταφορά της κινητής βάσης

Εάν επιχειρήσετε να μετακινήσετε την κινητή βάση μόνος σας ή χωρίς να ακολουθήσετε τις κατάλληλες διαδικασίες, υπάρχει πιθανότητα να προκληθεί τραυματισμός. Για να αποφύγετε κάτι τέτοιο, ακολουθήστε τις παρακάτω συμβουλές.

• Βεβαιωθείτε ότι δύο ή περισσότερα άτομα μεταφέρουν την κινητή βάση αφού προηγουμένως έχει αποσυνδεθεί η οθόνη.
• Προσέξτε να μη μαγκώσετε τα δάκτυλα του ποδιού σας κάτω από την πλάκα της βάσης ή τη γωνία του γυαλιού.

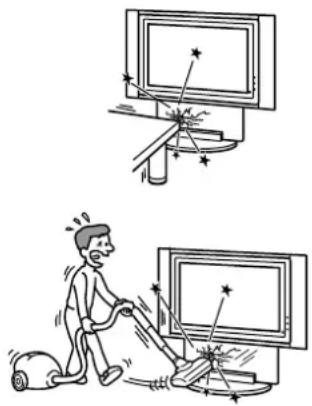

Μην υποβάλλετε το γυαλί σε υπερβολικούς κραδασμούς.

Παρόλο που η βάση αυτή είναι κατασκευασμένη από σκληρυμένο γυαλί, θα πρέπει να επιδεικνύετε προσοχή. Σε περίπτωση που το γυαλί σπάσει, τα θραύσματα μπορεί να προκαλέσουν τραυματισμό. Για το λόγο αυτό τηρήστε τις παρακάτω προφυλάξεις.

• Μ ην χτυπάτε το γυαλί και μην ρίχνετε σε αυτό αιχμηρά αντικείμενα. Αποφύγετε την έκθεση σε υπερβολικούς κραδασμούς.
• Μ ην χαράζετε και μην αγγίζετε το γυαλί με αιχμηρά αντικείμενα.
• Μ ην επιτρέπετε σε σκληρά αντικείμενα, όπως για παράδειγμα οι ηλεκτρικές σκούπες, να χτυπούν στις άκρες του γυαλιού.

Παρατήρηση σχετικά με την εγκατάσταση

Τοποθετείτε τη βάση σε στέρεο και επίπεδο έδαφος. Μην τοποθετείτε τη βάση υπό γωνία ή με κλίση προς τη μια πλευρά. Για να αποφύγετε κάτι τέτοιο, τηρήστε τις ακόλουθες προφυλάξεις.

– Εάν πρόκειται να εγκαταστήσετε τη βάση πάνω σε μαλακή επιφάνεια όπως σε χαλί ή μοκέτα, τοποθετήστε πρώτα στο συγκεκριμένο σημείο μια σανίδα ή πλάκα.
- Μ ην τοποθετείτε τη βάση σε θέση που να τη βλέπει ο ήλιος ή κοντά σε καλοριφέρ.
- Μ ην τοποθετείτε τη βάση σε ζεστά ή υγρά μέρη, ή σε εξωτερικούς χώρους.

Παρατηρήσεις σχετικά με τη χρήση

Καθαρίζετε τη βάση περιστασιακά με ένα στεγνό και μαλακό πανί. Για να απομακρύνετε επίμονους ρύπους, χρησιμοποιήστε ένα πανί βρεγμένο με αραιωμένο απορρυπαντικό. Στη συνέχεια, σκουπίστε την περιοχή με ένα στεγνό μαλακό πανί. Μην χρησιμοποιείτε διαλυτικά οποιουδήποτε τύπου, όπως για παράδειγμα νέφτι ή βενζίνη, καθώς ενδέχεται η επιφάνεια της βάσης να καταστραφεί.

Για τους αντιπροσώπους της Sony

Διαβάστε προσεκτικά τις προφυλάξεις ασφαλείας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της τοποθέτησης, της συντήρησης, του ελέγχου και της επισκευής του συγκεκριμένου προϊόντος.

Βεβαιωθείτε ότι η τοποθέτηση πραγματοποιείται από δύο ή περισσότερα άτομα.

Βεβαιωθείτε ότι η τοποθέτηση της οθόνης πάνω στην κινητή βάση πραγματοποιείται από δύο ή περισσότερα άτομα. Εάν η τοποθέτηση πραγματοποιηθεί από ένα μόνο άτομο, ενδέχεται να προκληθεί ατύχημα ή τραυματισμός. Κατά τη διάρκεια της τοποθέτησης απομακρύνετε τα παιδιά.

Βεβαιωθείτε ότι η οθόνη τοποθετήθηκε με ασφάλεια, ακολουθώντας σωστά τη διαδικασία.

Εάν η οθόνη δεν τοποθετηθεί με ασφάλεια, ενδέχεται να προκληθεί πτώση της με συνέπεια τραυματισμούς.

Ελέγξτε τα εξαρτήματα

Ονομασία Ποσότητα Ονομασία Ποσότητα
Κινητή Βάση Έλασμα στερέωσης	1		2

Τοποθέτηση της Μονάδας της Οθόνης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το καλώδιο τροφοδοσίας συμπιέζεται από άλλες συσκευές, ενδέχεται να προκληθεί βραχυκύκλωμα ή ηλεκτροπληξία.

Εάν παραπατήσετε στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης της οθόνης, η βάση ενδέχεται να ανατραπεί και να προκαλέσει τραυματισμούς.

Τραβήξτε το καλώδιο τροφοδοσία και το καλώδιο σύνδεσης της οθόνης μέσα από την οπή στη βάση.

Πριν τοποθετήσετε την οθόνη πάνω στη βάση, ακουμπήστε τη βάση στο σημείο τοποθέτησης που έχετε επιλέξει.

Επειδή το βάρος της οθόνης είναι μεγάλο, σας συνιστούμε να τοποθετήσετε αρχικά την βάση στο σημείο που έχετε επιλέξει, πριν τοποθετήσετε επάνω σε αυτήν την οθόνη.

Σημείωση

Μην μετακινείτε τη βάση για όσο διάστημα βρίσκεται στο δάπεδο. Ενδέχεται τα ελαστικά στηρίγματα της κινητής βάσης να φύγουν από τη θέση τους.

1

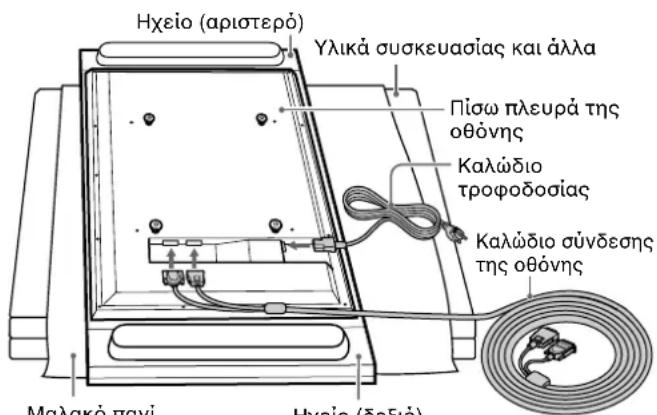

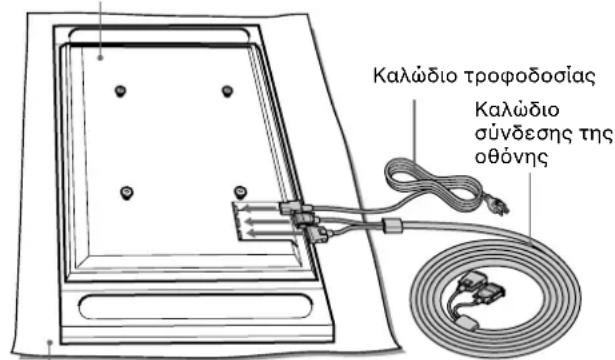

Συνδέστε το καλώδιο τροφοδοσίας και το καλώδιο σύνδεσης της οθόνης στην οθόνη.

Συμβουλή

Για περισσότερες λεπτομέρειες σχετικά με τη σύνδεση του καλωδίου τροφοδοσίας και του καλωδίου σύνδεσης της οθόνης, ανατρέξτε στο εγχειρίδιο οδηγιών της έγχρωμης επίπεδης τηλεόρασης ή της έγχρωμης τηλεόρασης οθόνης LCD της Sony.

Σημειώσεις

- Εάν τοποθετήσετε την οθόνη επάνω στα ηχεία, ενδέχεται να προκληθεί παραμόρφωση του σχήματος ή χαλάρωση της σύνδεσης των ηχείων λόγω του βάρους της οθόνης. Για να αποφευχθεί αυτό, λάβετε τις ακόλουθες προφυλάξεις. (μόνο για τα μοντέλα KLV-L42MRX1, KDL-L42MRX1(UK))

• Μ ην κρατάτε τα ηχεία όταν μεταφέρετε την οθόνη.
• Κατά τη σύνδεση των καλωδίων στην οθόνη, τοποθετήστε τα υλικά που περιέχονται στη συσκευασία, στο δάπεδο και ακουμπήστε την οθόνη επάνω σε αυτά, ώστε τα ηχεία που υπάρχουν στις δύο πλευρές της οθόνης να μην εφάπτονται με τα υλικά της συσκευασίας.

- Βεβαιωθείτε ότι η οθόνη έχει στερεωθεί με ασφάλεια.

- Χρησιμοποιήστε ένα μαλακό πανί για να προστατέψετε την οθόνη από ζημιές ή ρύπους.

Πίσω πλευρά της οθόνης

Malakó pavi
KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1

KLV-L42MRX1/KDL-L42MRX1(UK)

2

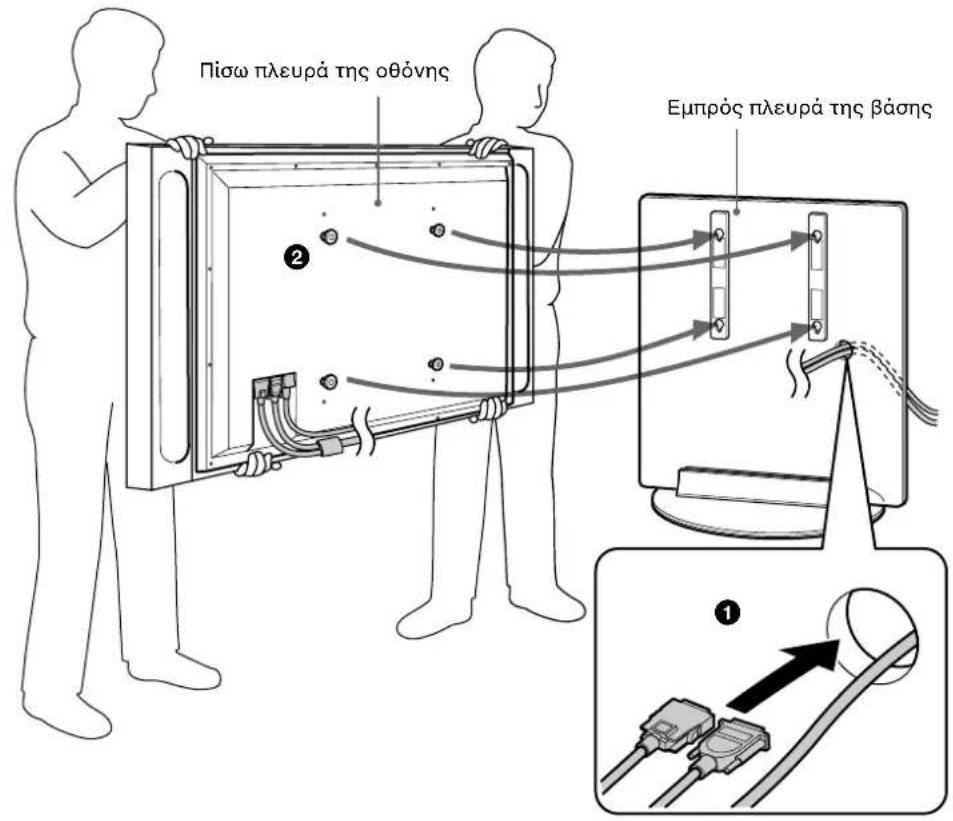

Τοποθετήστε την οθόνη στη βάση.

① Τραβήξτε το καλώδιο τροφοδοσίας και το καλώδιο σύνδεσης της οθόνης μέσα από την οπή στη βάση.

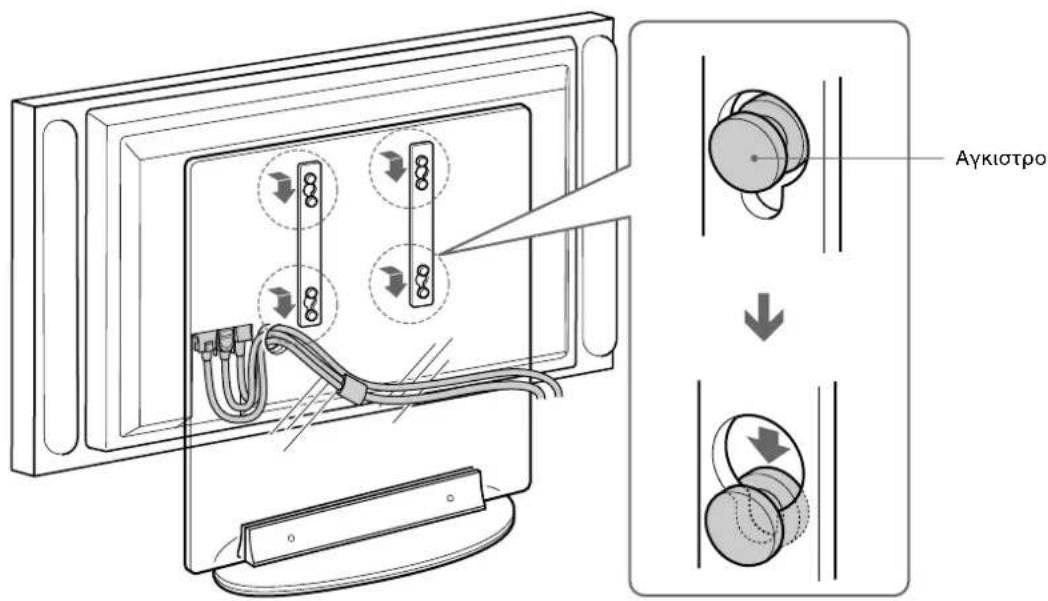

② Ελέγξτε προηγουμένως τη θέση των τεσσάρων οπών στα μόνιμα προσαρτήματα στην πλάτη της βάσης.

Ταιριάξτε τα άγκιστρα στο πίσω μέρος της οθόνης στις οπές στα μόνιμα προσαρτήματα της βάσης.

③Βεβαιωθείτε ότι τα άγκιστρα στη πίσω πλευρά της οθόνης έχουν εισχωρήσει τελείως στις τέσσερις οπές στην πλάτη της βάσης. Στη συνέχεια αφήστε την οθόνη προς τα κάτω μέχρι να κουμπώσει πάνω στη βάση.

3

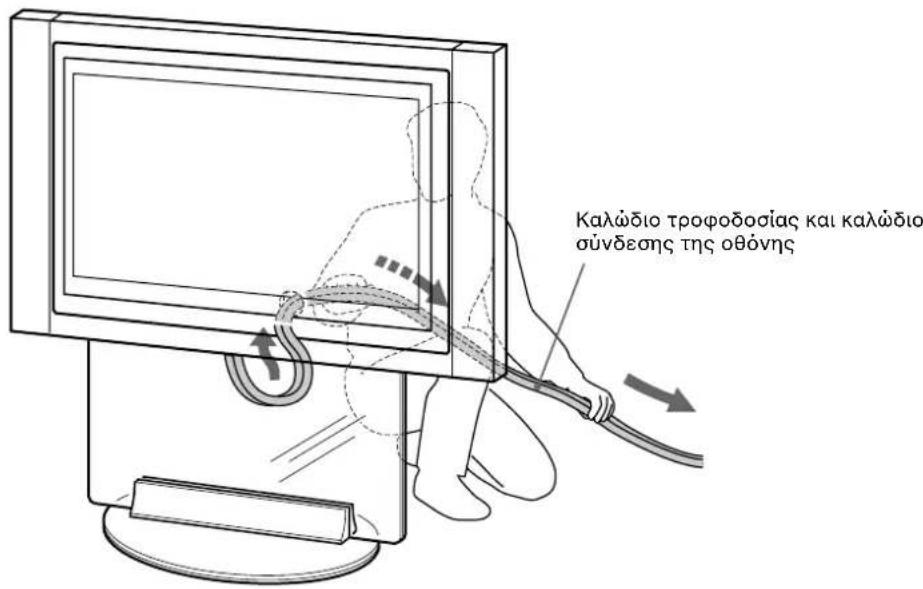

Τεντώστε τα καλώδια τροφοδοσίας και σύνδεσης της οθόνης τραβώντας τα μέσα από την οπή που τα είχατε ήδη περάσει.

Τραβήξτε τις άκρες των καλωδιών τροφοδοσίας και σύνδεσης της οθόνης που είχαν ήδη περάσει μέσα από την οπή της βάσης και τεντώστε τα.

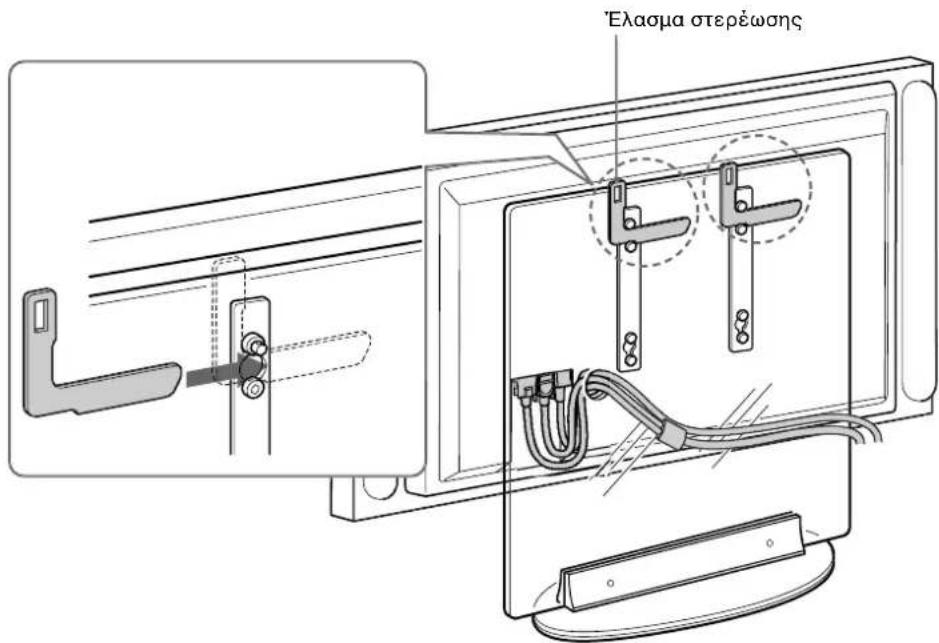

Στερέωση της οθόνης

Τοποθετήστε τα ελάσματα στερέωσης για να αποτρέψετε πτώση της μονάδας.

①Τοποθετήστε το έλασμα στερέωσης μεταξύ των βιδών στο πάνω μέρος του μόνιμου προσαρτήματος της βάσης και του άγκιστρου στο πίσω μέρος της οθόνης.
②Μετακινήστε το έλασμα στερέωσης μέχρι η γωνία του (σε σχήμα L) ελάσματος να ακουμπήσει τις βίδες.

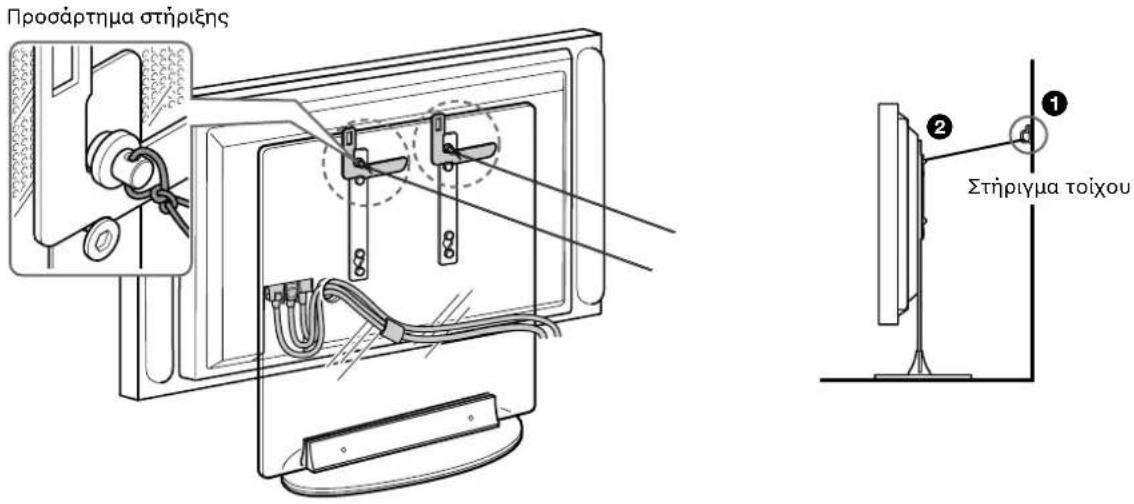

Μέτρα ασφαλείας για την αποφυγή ανατροπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε λάβει τα απαραίτητα μέτρα ώστε να αποτραπεί η πτώση της βάσης. Σε αντίθετη περίπτωση, η κινητή βάση ενδέχεται να ανατραπεί κατά τη διάρκεια ενός σεισμού με συνέπεια τραυματισμούς ή υλικές ζημιές. Στερεώστε τη βάση χρησιμοποιώντας ένα σκοινί ή μια αλυσίδα και ασφαλίζοντας το ένα άκρο στο άγκιστρο ασφαλείας και το άλλο άκρο στον τοίχο ή την κολώνα.

Εφοδιαστείτε με ένα σκοινί ή μια αλυσίδα και ένα στήριγμα τοίχου από αυτά που διατίθενται στο εμπόριο.

①Ασφαλίστε το στήριγμα τοίχου σε έναν στέρεο τοίχο ή μια κολώνα.

② Περάστε το σκοινί ή την αλυσίδα μέσα και από τις δύο οπές των προσαρτημάτων στήριξης και στη συνέχεια στερεώστε το άλλο άκρο του σκοινιού ή της αλυσίδας στο στήριγμα του τοίχου.

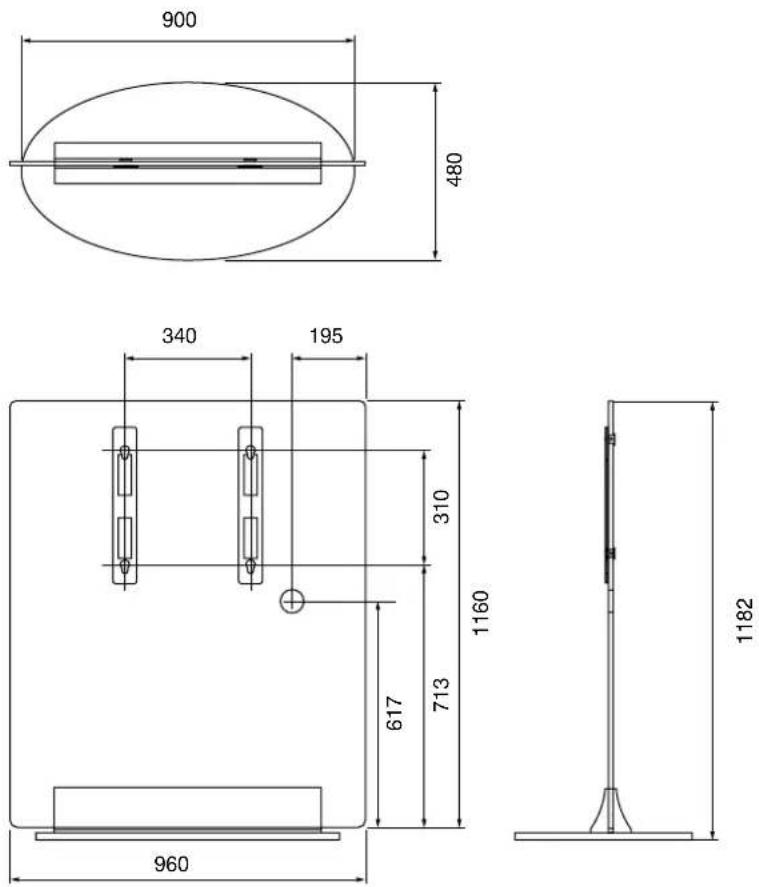

Τεχνικά χαρακτηριστικά

Mováða: mm Bápoç: 57 kg

Η σχεδίαση και τα τεχνικά χαρακτηριστικά μπορεί να αλλάξουν χωρίς προειδοποίηση.
