BEDIENUNGSANLEITUNG SUPF1 SONY

Danke, dass Sie sich für dieses Produkt entschieden haben.

Hinweis an Kunden

Die Installation dieses Produkts sollte ausschließlich von qualifiziertem Kundendienstpersonal von Sony durchgeführt werden, da hierfür mindestens zwei Personen erforderlich sind, mit besonderer Sorgfalt gearbeitet werden muss und spezielle Sicherheitsmaßnahmen und Arbeitsabläufe zu beachten sind. Sony übernimmt keine Haftung für Unfälle bzw. Schäden, die durch eine fehlerhafte Installation oder unsachgemäßen Umgang mit dem Produkt entstehen. Ihre gesetzlich vorgeschriebenen Rechte (sofern vorhanden) bleiben davon unberührt.

ACHTUNG

Wenn die Sicherheitsmaßnahmen nicht eingehalten werden oder das Produkt unsachgemäß verwendet wird, besteht Feuergefahr und die Gefahr schwerer Verletzungen.

Diese Gebrauchsanweisung erläutert die richtige Handhabung des Produkts und enthält wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

Für Sony-Händler

Für die Installation eines Plasmafernsehgeräts sind mindestens zwei Personen erforderlich, es muss mit besonderer Sorgfalt gearbeitet werden und es sind spezielle Arbeitsabläufe zu beachten. Lesen Sie diese Gebrauchsanweisung sorgfältig durch, wenn Sie mit der Installation eines Plasmafernsehgeräts betraut sind. Sony übernimmt keine Haftung für Unfälle bzw. Schäden, die durch eine fehlerhafte Installation oder unsachgemäßen Umgang mit dem Produkt entstehen. Ihre gesetzlich vorgeschriebenen Rechte (sofern vorhanden) bleiben davon unberührt. Händigen Sie diese Gebrauchsanweisung nach der Installation bitte an den Kunden aus.

Sicherheit

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn ein Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Geräts zu schweren Verletzungen kommen. Beachten Sie bitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

VORSICHT

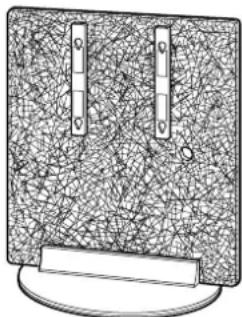

Dieser Glasständer wurde ausschließlich für die folgenden Geräte konzipiert. Wenn Sie andere Geräte auf diesem Ständer montieren, sind diese Geräte unter Umständen nicht stabil befestigt und es besteht Unfallgefahr.

Spezifizierte Produkte (Stand: März 2004): Farbfernsehgerät mit Flachbildschirm

(KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/

KDE-P50MRX1/KE-P50MRX1/KLV-L42MRX1/KDL-L42MRX1(UK))

Es empfiehlt sich, den Glasständer nicht zu nahe an der Wand aufzustellen.

ACHTUNG

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Geräts zu schweren oder gar tödlichen Verletzungen kommen.

Lassen Sie die Installation unbedingt von einem Sony-Händler ausführen.

Werden die Installationsarbeiten von anderen Personen als den Fachleuten eines Sony-Händlers ausgeführt, besteht die Gefahr schwerer Verletzungen, denn das Display und der Ständer sind sehr schwer.

Lehnen und hängen Sie sich nicht an den Ständer.

Andernfalls könnte der Ständer umkippen und Sie könnten sich verletzen.

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Ständers zu verhindern.

Andernfalls könnte der Glasständer bei einem Erdbeben umkippen und es besteht die Gefahr von Sachschäden und Verletzungen. Verankern Sie den Ständer an einer Wand usw., damit er nicht umkippen kann.

Stellen Sie den Ständer unbedingt auf einer stabilen und ebenen Bodenfläche auf.

Achten Sie beim Aufstellen des Glasständers darauf, dass dieser nicht geneigt steht. Andernfalls kann der Glasständer umkippen oder das Display kann herunterfallen. Dabei besteht die Gefahr von Verletzungen.

Wenn Sie den Ständer auf einer weichen Oberfläche, wie z. B. einer Matte oder einem Teppich, aufstellen, legen Sie eine feste Platte unter den Ständer.

Verwenden Sie den Ständer nicht, wenn Sprünge zu sehen sind.

Verwenden Sie den Glasständer nicht, wenn das Glas Sprünge zeigt.

Das Glas könnte springen, so dass das Display herunterfällt, und der Ständer

könnte umkippen. Dadurch kann es zu Verletzungen kommen.

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Geräts zu schweren oder gar tödlichen Verletzungen kommen.

Lehnen und hängen Sie sich nicht an den Ständer, wenn das Display darauf installiert ist.

Andernfalls könnte der Ständer umkippen und schwere oder gar tödliche Verletzungen verursachen.

Blockieren Sie nicht die Lüftungsöffnung am Display.

Wenn Sie die Lüftungsöffnung abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Geräts zu einem Wärmestau kommen, der ein Feuer auslösen kann.

Achten Sie darauf, das Netzkabel und Display-Schnittstellenkabel nicht einzuklemmen.

• Achten Sie darauf, das Netzkabel und das Display-Schnittstellenkabel bei der Montage des Displays am Ständer nicht einzuklemmen. Wenn das Netzkabel oder das Display-Schnittstellenkabel beschädigt wird, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Trøten Sie nicht auf das Netzkabel oder das Display-Schnittstellenkabel, wenn Sie das Display tragen. Das Netzkabel und das Display-Schnittstellenkabel könnten beschädigt werden. In diesem Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen und Sachschäden.

Montieren Sie auf dem Ständer ausschließlich die angegebenen Geräte.

Dieser Ständer ist ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte installieren, kann der Ständer umkippen und es besteht die Gefahr von Sachschäden und Verletzungen.

Befestigen des Displays.

Befestigen Sie das Display unbedingt mithilfe der mitgelieferten Fixierwinkel. Wenn das Display nicht sicher befestigt wird, kann es herunterfallen und Verletzungen verursachen.

Üben Sie keinen Druck auf das Glas aus und stoßen Sie nicht dagegen.

Stützen Sie sich beim Installieren des Displays nicht mit den Händen auf dem Glas ab. Stoßen Sie nicht mit harten Gegenständen, wie z. B. einem Schraubenzieher, an den Ständer.

Das Glas kann springen und Verletzungen verursachen.

Wenn Sie den Glasständer tragen

Wenn Sie versuchen, den Glasständer allein umzustellen, oder dabei nicht die erforderlichen Sicherheitsmaßnahmen beachten, kann es zu Verletzungen kommen. Um dies zu vermeiden, gehen Sie unbedingt wie im Folgenden erläutert vor.

• Zum Tragen des Glasständers sind mindestens zwei Personen erforderlich. Nehmen Sie unbedingt zuvor das Display ab.
• Achten Sie darauf, sich nicht die Zehen unter der Bodenplatte oder der Glaskante einzuklemmen.

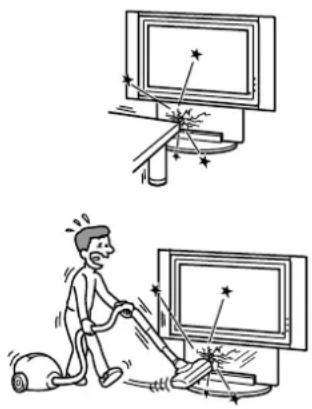

Schützen Sie das Glas vor heftigen Stößen.

Dieser Ständer besteht aus gehärtetem Glas, aber Sie sollten ihn trotzdem mit Sorgfalt behandeln. Wenn das Glas springt, kann es zu Verletzungen durch Glassplitter kommen. Beachten Sie deshalb die folgenden Sicherheitsmaßnahmen.

• Stoßen Sie nicht gegen das Glas und lassen Sie keine scharfkantigen Gegenstände auf das Glas fallen. Setzen Sie das Glas keinen heftigen Stößen aus.
• Kratzen Sie nicht mit scharfkantigen Gegenständen über das Glas und stoßen Sie nicht mit solchen Gegenständen gegen das Glas.
• Stoßen Sie nicht mit harten Gegenständen, wie z. B. einen Staubsauger, gegen die Glaskanten.

Hinweis zur Installation

Stellen Sie den Ständer auf einer stabilen und flachen Bodenfläche auf. Stellen Sie den Ständer nicht schräg oder geneigt auf. Befolgen Sie dazu die folgenden Sicherheitsmaßnahmen:

• Wenn Sie den Ständer auf einer weichen Oberfläche, wie z. B. einer Matte oder einem Teppich, aufstellen, legen Sie eine feste Platte unter den Ständer.
• Stellen Sie den Ständer nicht in der Nähe von Heizungen oder an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
• Stellen Sie den Ständer nicht an einem sehr warmen oder feuchten Ort oder im Freien auf.

Hinweis zur Verwendung

Um den Ständer sauber zu halten, wischen Sie ihn gelegentlich mit einem trockenen weichen Tuch ab. Hartnäckige Verschmutzungen können Sie mit einem Tuch entfernen, das Sie leicht mit einer Lösung aus Wasser und Reinigungsmittel angefeuchtet haben. Wischen Sie den Bereich anschließend mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Verdünnung oder Benzin. Diese könnten die Oberfläche des Ständers angreifen.

Für Sony-Händler

Lesen Sie die oben erläuterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung, der Überprüfung und der Reparatur des Ständers alle relevanten Sicherheitsmaßnahmen.

Die Installationsarbeiten müssen unbedingt von mindestens zwei Personen ausgeführt werden.

Das Display muss von mindestens zwei Personen auf dem Glasständer installiert werden. Wenn Sie versuchen, das Display allein am Ständer zu montieren, besteht Unfallgefahr und Sie können sich verletzen. Halten Sie kleine Kinder bei der Installation unbedingt fern.

Gehen Sie bei der Installation des Displays unbedingt wie im Folgenden beschrieben vor, um eine sichere Installation zu gewährleisten.

Wenn das Display nicht sicher installiert wird, kann es herunterfallen und Verletzungen verursachen.

Überprüfen Sie die gelieferten Teile

Bezeichnung Menge Bezeichnung Menge
Glasständer Fixierwinkel	1		2

Installieren des Displays

ACHTUNG

Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommen und es besteht die Gefahr eines elektrischen Schlags. Wenn Sie über das Netzkabel oder das Display-Schnittstellenkabel stolpern, kann der Ständer umkippen und Verletzungen verursachen.

Ziehen Sie das Netzkabel und das Display-Schnittstellenkabel durch die Bohrung im Ständer.

Legen Sie vor der Montage des Displays den Aufstellort fest und stellen Sie den Ständer auf den Boden.

Das Display ist schwer. Legen Sie deshalb zunächst den Aufstellort fest und stellen Sie den Ständer dort ab, bevor Sie das Display am Ständer montieren.

Hinweis

Ziehen und schieben Sie den Ständer nicht, wenn er auf dem Boden steht. Andernfalls können sich die Gummifüße von der Bodenplatte des Ständers lösen.

1

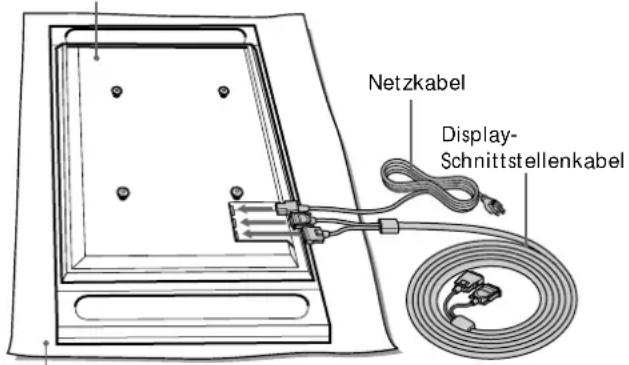

Schließen Sie das Netzkabel und das Display-Schnittstellenkabel an das Display an.

Tipp

Näheres zum Anschließen des Netzkabels und des Display-Schnittstellenkabels finden Sie in der Bedienungsanleitung zum Sony-Farbfernsehgerät mit Flachbildschirm oder LCD-Bildschirm.

Hinweise

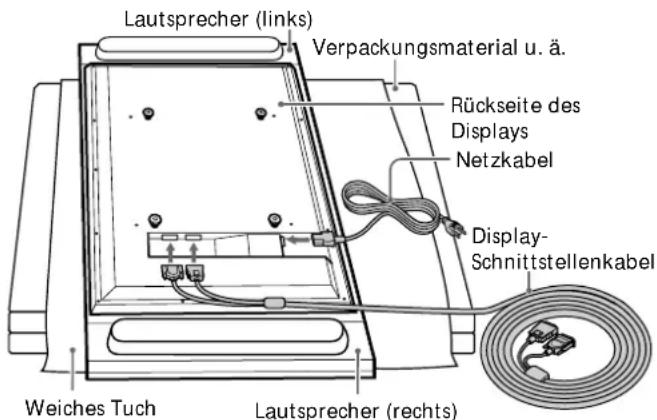

• W enn das Gewicht des Displays auf den Lautsprechern ruht, können diese sich verformen oder die Verbindung kann sich lockern. Beachten Sie die folgenden Sicherheitsmaßnahmen, um dies zu vermeiden (nur bei den Modellen KLV-L42MRX1, KDL-L42MRX1(UK)):
• H alten Sie das Display beim Tragen nicht an den Lautsprechern.
  – Legen Sie zum Anschließen von Kabeln an das Display Verpackungsmaterial o. ä. auf den Fußboden und legen Sie das Display mit dem Bildschirm nach unten so auf das Verpackungsmaterial, dass die Lautsprecher an den beiden Seiten des Displays über das Verpackungsmaterial hinausragen.
• Achten Sie darauf, dass das Display stabil liegt.
• Legen Sie ein weiches Tuch unter das Display, um den Bildschirm des Displays vor Schäden oder Verschmutzungen zu schützen.

Rückseite des Displays

Weiches Tuch
KE-42MR1/KDE-P42MRX1/KE-P42MRX1/

KE-50MR1/KDE-P50MRX1/KE-P50MRX1

KLV-L42MRX1/KDL-L42MRX1(UK)

2

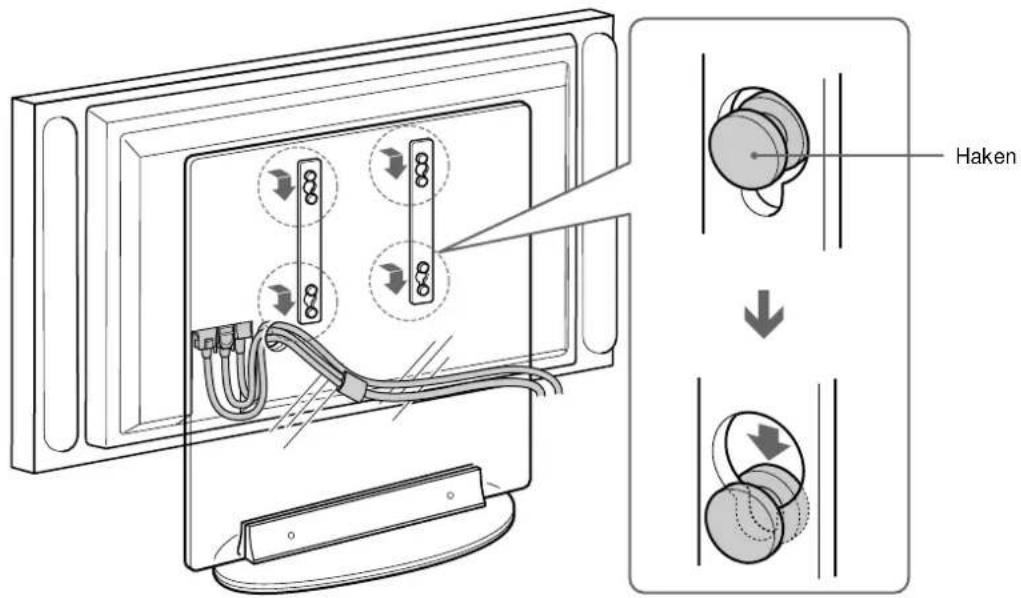

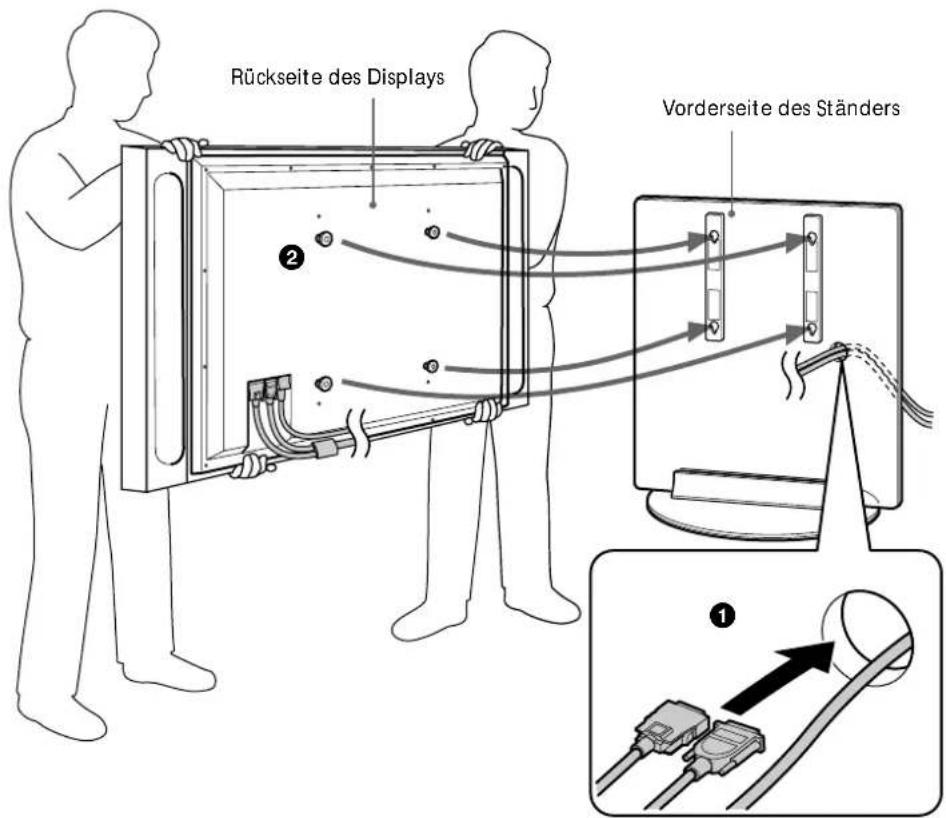

Montieren Sie das Display am Ständer.

① Ziehen Sie das Netzkabel und das Display-Schnittstellenkabel durch die Bohrung im Ständer.
②Überprüfen Sie zuvor die Position der vier Bohrungen in den Halterungen am Ständer. Führen Sie die Haken an der Rückseite des Displays durch die Bohrungen in den Halterungen am Ständer.

3 Vergewissern Sie sich, dass Sie die Haken am Display vollständig durch die vier Bohrungen in den Halterungen geführt haben. Senken Sie das Display dann gerade nach unten ab, bis die Haken fest in den Halterungen sitzen.

3

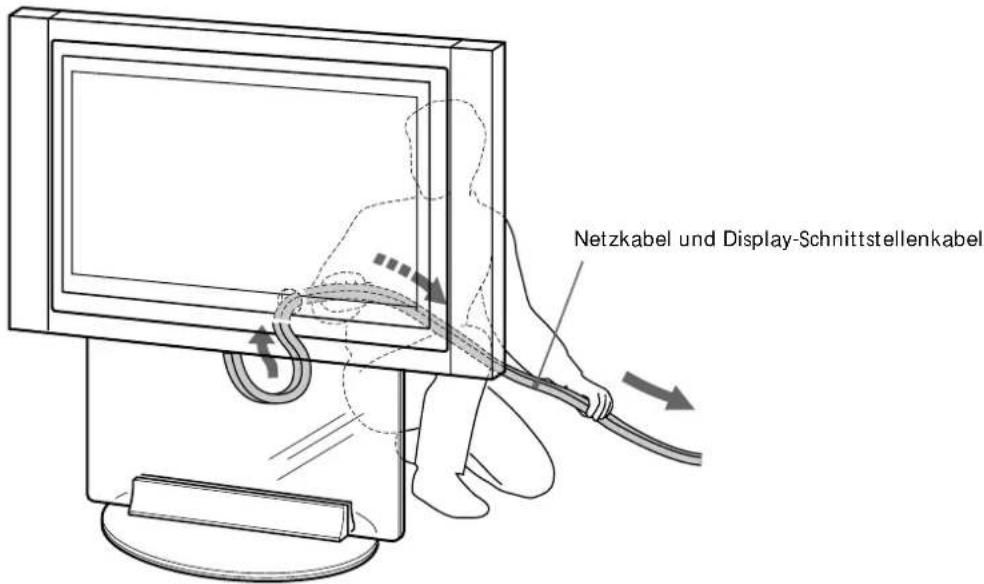

Ziehen Sie das Netzkabel und das Display-Schnittstellenkabel durch die Öffnung im Ständer, so dass die Kabel nicht durchhängen.

Nachdem Sie das Netzkabel und das Display-Schnittstellenkabel durch die Öffnung im Ständer gezogen haben, ziehen Sie die Kabel so weit an, dass sie nicht durchhängen.

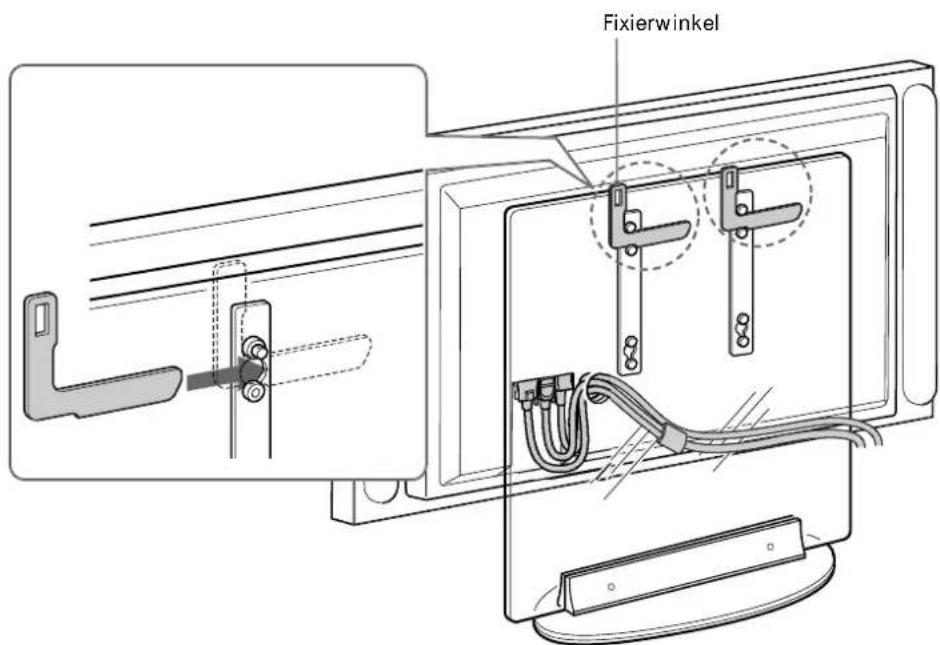

Fixieren des Displays

Bringen Sie die Fixierwinkel an, um das Display so zu fixieren, dass es nicht herunterfallen kann.

① Schieben Sie je einen Fixierwinkel zwischen die Schraube am oberen Teil der Halterung am Ständer und dem Haken am Display.
② Schieben Sie den Fixierwinkel so weit, bis die innere Ecke des Winkels an die Schraube stößt.

Sicherheitsmaßnahmen, um ein Kippen des Geräts zu verhindern

ACHTUNG

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Ständers zu verhindern. Andernfalls könnte der Glasständer bei einem Erdbeben umkippen und es besteht die Gefahr von Sachschäden und Verletzungen. Sichern Sie den Ständer, indem Sie ein Seil oder eine Kette am Sicherungsbolzen anbringen und das andere Ende des Seils bzw. der Kette an einer Wand oder einem Pfeiler befestigen.

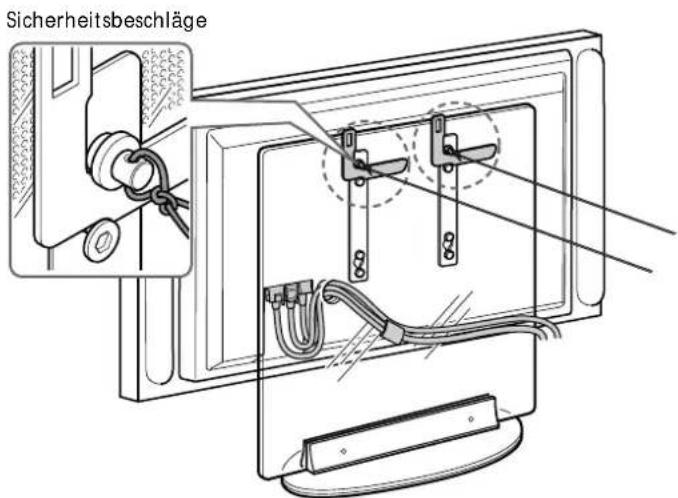

Halten Sie eine handelsübliche Sicherungskette oder ein handelsübliches Sicherungskabel sowie einen Maueranker bereit.

①Bringen Sie den Maueranker an einer soliden Wand oder einem Pfeiler an.
② Ziehen Sie die Sicherungskette oder das Sicherungskabel durch die beiden Bohrungen der Sicherheitsbeschläge und befestigen Sie dann das andere Ende der Kette oder des Kabels am Maueranker.

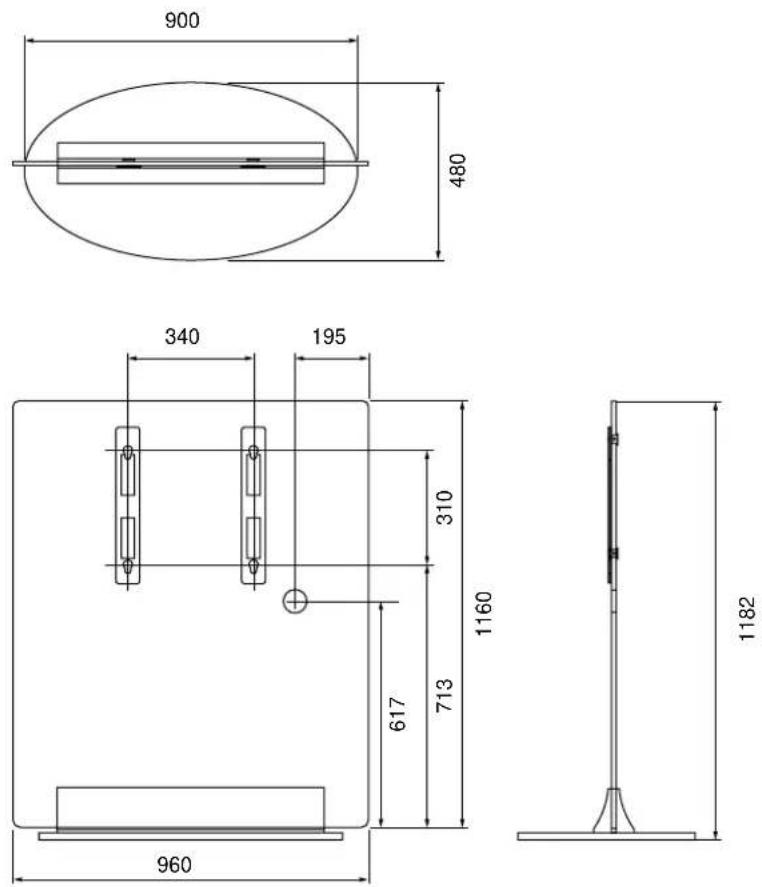

Technische Daten

Maßeinheit: mm

Gewicht: 57 Kg

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
