Tipo di prodotto	Supporto per schermo piatto
Marca	Sony
Modello	SUPF1
Materiale	Vetro temperato
Peso	57 kg
Televisori compatibili	KE-42MR1, KDE-P42MRX1, KE-P42MRX1, KE-50MR1, KDE-P50MRX1, KE-P50MRX1, KLV-L42MRX1, KDL-L42MRX1(UK) (a partire da marzo 2004)
Numero di installatori richiesti	Almeno 2 persone
Accessori forniti	Supporto indipendente (1), Piastra di fissaggio (2)
Tipo di installazione	Su superficie piana e solida, in verticale
Ancoraggio a parete consigliato	Sì, per evitare il ribaltamento
Manutenzione	Panno morbido e asciutto, detergente diluito per macchie ostinate. Non utilizzare diluente o benzina.
Sicurezza	Non appoggiarsi, non appendere, non utilizzare se incrinato, non installare inclinato

Domande frequenti - SUPF1 SONY

Quali televisori sono compatibili con il supporto Sony SUPF1?

Il supporto è progettato per i seguenti televisori a colori con schermo piatto (a partire da marzo 2004): KE-42MR1, KDE-P42MRX1, KE-P42MRX1, KE-50MR1, KDE-P50MRX1, KE-P50MRX1, KLV-L42MRX1, KDL-L42MRX1(UK). L'uso di altri dispositivi può rendere il supporto instabile.

Qual è il peso massimo supportato?

Il supporto stesso pesa 57 kg. Il peso massimo supportato non è indicato esplicitamente, ma è specificato per i televisori elencati. Si raccomanda di non superare il peso di questi modelli.

Quante persone sono necessarie per l'installazione?

L'installazione deve essere eseguita da almeno due persone a causa del peso e delle precauzioni di sicurezza. Sony consiglia di rivolgersi a tecnici autorizzati.

Come fissare il televisore al supporto?

Far passare il cavo di alimentazione e il cavo video attraverso il foro del supporto. Inserire i ganci sul retro del televisore nei quattro fori del supporto, quindi far scorrere lo schermo verso il basso fino allo scatto. Fissare la piastra di fissaggio fornita tra la vite e il gancio.

Come evitare che il supporto si ribalti?

Ancorare il supporto alla parete o a un pilastro solido utilizzando una corda o una catena. Utilizzare un supporto di ancoraggio a parete (non fornito) e fissarlo saldamente. Questa precauzione è essenziale per evitare cadute durante i terremoti.

Come pulire il supporto in vetro?

Utilizzare un panno morbido e asciutto per la pulizia regolare. Per le macchie ostinate, inumidire leggermente il panno con un detergente diluito, quindi asciugare con un panno asciutto. Non utilizzare mai diluente, benzina o altri prodotti chimici che potrebbero danneggiare la superficie.

Cosa fare se il vetro è incrinato?

Non utilizzare il supporto se è incrinato. Il vetro potrebbe rompersi e causare la caduta del televisore o lesioni. Contattare un rivenditore Sony autorizzato per la sostituzione.

Posso utilizzare il supporto con un altro televisore diverso da quelli elencati?

No, questo supporto è specificamente progettato per i modelli elencati. L'installazione di altre apparecchiature può rendere il supporto instabile e causare incidenti. Sony declina ogni responsabilità in caso di uso non conforme.

Dove installare il supporto?

Installare il supporto su una superficie piana e solida, in verticale. Evitare luoghi inclinati, esposti alla luce solare diretta, al calore, all'umidità o all'esterno. Su moquette o tappeto, posizionare una piastra sotto il supporto.

Il supporto necessita di alimentazione elettrica?

No, il supporto è un accessorio passivo senza alimentazione. Solo il televisore necessita di una connessione elettrica. Assicurarsi di non schiacciare i cavi durante l'installazione.

MANUALE UTENTE SUPF1 SONY

Grazie per avere acquistato il presente prodotto.

Per i clienti

L'installazione del presente prodotto deve essere eseguita esclusivamente da personale di assistenza Sony qualificato, poiché richiede la presenza di almeno due persone, particolare attenzione, il rispetto delle norme di sicurezza e competenza. Sony non può essere ritenuta responsabile per eventuali incidenti o danni causati da un uso o un'installazione errati. I diritti legali, se previsti, non vengono violati.

ATTENZIONE

In caso di inosservanza delle precauzioni di sicurezza o di uso errato del prodotto, è possibile che si verifichino ferite gravi o incendi.

Nel presente manuale delle istruzioni, vengono descritte le modalità d'uso del prodotto e importanti precauzioni necessarie per evitare incidenti. Leggere attentamente il presente manuale e utilizzare il prodotto in modo corretto. Assicurarsi inoltre di conservare il presente manuale per eventuali riferimenti futuri.

Per gli installatori Sony

L'installazione del televisore al plasma richiede la presenza di due persone, particolare attenzione e competenza. Durante l'installazione del televisore al plasma, consultare attentamente il presente manuale. Sony non può essere ritenuta responsabile per eventuali incidenti o danni causati da un uso o un'installazione errati. I diritti legali, se previsti, non vengono violati. Dopo avere completato l'installazione, consegnare il presente manuale al cliente.

Informazioni sulla sicurezza

Sebbene i prodotti Sony siano progettati per essere sicuri, è possibile che se il prodotto viene utilizzato in modo errato si verifichino ferite gravi dovute a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Onde evitare tali incidenti, assicurarsi di osservare le precauzioni per la sicurezza.

AVVERTENZA

Il presente supporto mobile è stato progettato per essere utilizzato esclusivamente con i prodotti riportati di seguito. L'uso con altri apparecchi potrebbe comportare il rischio di instabilità con conseguenti ferite.

Prodotti specificati (marzo 2004): televisore a colori a schermo piatto

(KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/

KE-P50MRX1/KLV-L42MRX1/KDL-L42MRX1(UK))

Si consiglia di installare il supporto mobile a distanza ridotta da una parete.

ATTENZIONE

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi o scosse elettriche oppure in seguito al capovolgimento o alla caduta del prodotto.

Assicurarsi che l'installazione venga eseguita da un installatore Sony.

Se l'installazione non viene eseguita da un installatore Sony, è possibile procurarsi ferite gravi in quanto il display e il supporto sono estremamente pesanti.

Non appoggiarsi né aggrapparsi al supporto.

Il supporto potrebbe capovolgersi e causare ferite.

Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga.

Diversamente, è possibile, ad esempio durante un terremoto, che il supporto mobile si capovolga causando ferite o danni a oggetti. Fissare saldamente il supporto ad una parete, onde evitare che si capovolga.

Assicurarsi di installare il supporto su un pavimento solido e piano.

Non installare il supporto mobile in posizione inclinata, onde evitare che il supporto stesso si capovolga o che il display cada causando ferite.

Se il supporto viene installato su una superficie morbida quale un tappeto, prima appoggiarvi sopra un pannello.

Non utilizzare il supporto se danneggiato.

Non utilizzare il supporto mobile se presenta incrinature.

Il vetro potrebbe rompersi e il display cadere o il supporto capovolgersi provocando ferite.

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi o scosse elettriche oppure in seguito al capovolgimento o alla caduta del prodotto.

Non appoggiarsi né aggrapparsi al supporto quando il display è installato.

Il supporto potrebbe capovolgersi causando ferite gravi o mortali.

Non coprire la presa di ventilazione del display.

Se la presa di ventilazione viene coperta (con un panno o simili), è possibile che l'apparecchio si surriscaldi provocando incendi.

Fare attenzione che il cavo di alimentazione o il cavo di interfaccia del display non si pieghino.

• Durante l'installazione del display sul supporto, evitare che il cavo di alimentazione e il cavo di interfaccia del display si pieghino. Se i suddetti cavi vengono danneggiati, è possibile che si verifichino incendi o scosse elettriche.
• Durante il trasporto del supporto del display, non camminare sul cavo di alimentazione o sul cavo di interfaccia del display. Diversamente, i suddetti cavi potrebbero danneggiarsi e causare incendi o scosse elettriche.

Se le precauzioni riportate di seguito non vengono rispettate, è possibile causare ferite o danni a oggetti.

Non installare apparecchi diversi da quelli specificati.

Il presente supporto è stato progettato per essere utilizzato esclusivamente con i prodotti specificati. Se vengono installati apparecchi diversi da quelli specificati, è possibile che cadano e provochino ferite o danni a oggetti.

Applicazione del display.

Assicurarsi di applicare il display al supporto utilizzando le piastre di fissaggio in dotazione. Se il display non viene applicato in modo saldo, è possibile che cada causando ferite.

Non applicare pressione eccessiva sul vetro, né sottoporlo ad urti di alcun genere.

Durante l'installazione del display, non applicare pressione eccessiva sul vetro con le mani. Non colpire il vetro con oggetti, quale un cacciavite o simili, onde evitare che si rompa causando ferite.

Durante il trasporto del supporto mobile

Se si tenta di spostare il supporto mobile da soli o se non vengono osservate le procedure corrette, è possibile che vengano causate ferite. Per evitare tale problema, assicurarsi di seguire le precauzioni riportate di seguito.

• Assicurarsi che il supporto mobile venga trasportato da due o più persone solo dopo avere rimosso il display.
• Fare attenzione a non schiacciarsi le dita sotto alla piastra inferiore o all'angolo del vetro.

Non sottoporre il vetro a urti eccessivi.

Sebbene il presente supporto sia costruito in vetro temperato, occorre maneggiarlo con cura. Se il vetro si rompe, i frammenti potrebbero causare ferite; pertanto, osservare le precauzioni riportate di seguito.

• N on colpire il vetro né lasciarvi cadere sopra oggetti estremamente appuntiti. Evitare urti eccessivi.
• N on graffiare né colpire il vetro con oggetti appuntiti.
• N on urtare gli spigoli del vetro con oggetti pesanti quali un aspirapolvere.

Nota sull'installazione

Installare il supporto su una superficie solida e piana. Non installare il supporto in una posizione angolare né in pendenza. Onde evitare quanto riportato sopra, osservare le seguenti precauzioni.

• Se il supporto viene installato su una superficie morbida quale un tappeto, prima appoggiarvi sopra un pannello.
• Non installare il supporto in luoghi soggetti alla luce solare diretta né in prossimità di impianti di riscaldamento.
• N on installare il supporto in luoghi soggetti a temperature elevate o umidi né in esterni.

Nota sull'uso

Per mantenere pulito il supporto, pulirlo periodicamente con un panno morbido asciutto. Rimuovere le macchie persistenti con un panno leggermente inumidito con un detergente diluito. Quindi, asciugare l'area con un panno morbido asciutto. Non utilizzare sostanze chimiche, quali solventi o benzene, onde evitare di danneggiare la finitura del supporto.

Per gli installatori Sony

Assicurarsi di leggere attentamente le precauzioni per la sicurezza di cui sopra e di prestare particolare attenzione durante l'installazione, la manutenzione, i controlli e le riparazioni del presente prodotto.

Assicurarsi che l'installazione venga eseguita da almeno due persone.

Assicurarsi che l'installazione del display sul supporto mobile venga eseguita da almeno due persone. Se l'installazione viene eseguita da una sola persona, è possibile causare incidenti o ferite. Assicurarsi che durante l'installazione non vi siano bambini presenti.

Assicurarsi che il display venga installato in modo saldo seguendo le istruzioni.

Se il display non viene installato in modo saldo, è possibile che cada causando ferite.

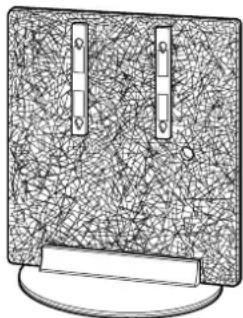

Identificazione delle parti

Nome Quantità Nome Quantità
Supporto mobile Piastra di fissaggio	1		2

Installazione del display

ATTENZIONE

Se il cavo di alimentazione rimane incastrato sotto o tra parti dell'apparecchio, è possibile che si verifichino cortocircuiti o scosse elettriche.

Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di interfaccia del display, onde evitare che il supporto si capovolga e causi ferite.

Fare passare il cavo di alimentazione e il cavo di interfaccia del display attraverso il foro del supporto.

Stabilire la posizione di installazione e collocarvi il supporto prima di installare il display.

Poiché il display è pesante, si consiglia di stabilire la posizione di installazione, quindi di collocarvi il supporto prima di installare il display.

Nota

Non spingere né tirare il supporto mentre è collocato a terra. Diversamente, è possibile che i piedini in gomma alla base del supporto vengano rimossi.

1

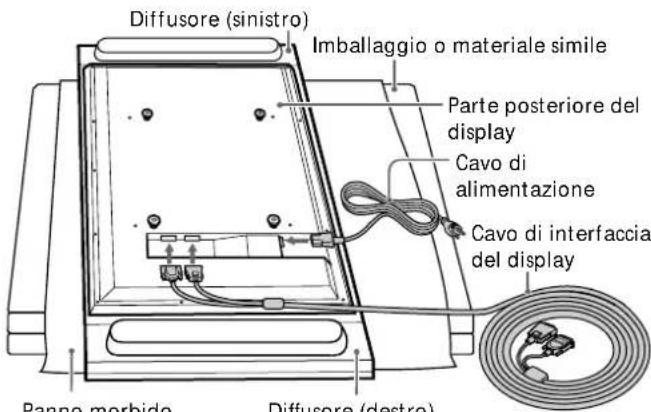

Collegare al display il cavo di alimentazione e il cavo di interfaccia del display.

Suggerimento

Per ulteriori informazioni sul collegamento del cavo di alimentazione e del cavo di interfaccia del display, consultare il manuale delle istruzioni del televisore a colori a schermo piatto o del televisore a colori LCD Sony.

Note

- Se il peso del display grava sui diffusori, è possibile questi ultimi vengano deformati o che i relativi collegamenti si allentino. Per evitare tali problemi, attenersi a quanto segue (solo KLV-L42MRX1, KDL-L42MRX1(UK)).

- N on afferrare i diffusori durante il trasporto del display.

- Durante il collegamento dei cavi al display, posizionare l'imballaggio o un materiale simile sul pavimento e collocare su di esso il display con lo schermo rivolto verso il basso, in modo che i diffusori su entrambi i lati dell'apparecchio non poggino sull'imballaggio o sull'altro materiale utilizzato.

- Assicurarsi di posizionare in modo stabile il display.

- Utilizzare un panno morbido per proteggere lo schermo del display da danni o sporcizia.

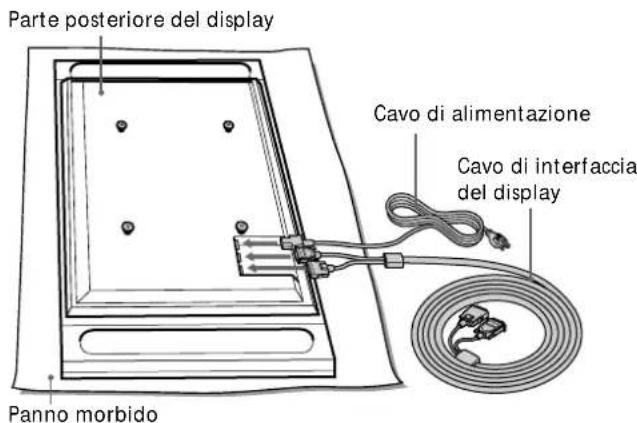

KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1

KLV-L42MRX1/KDL-L42MRX1(UK)

Le illustrazioni riportate da questo punto in poi per le quali non viene specificato un nome di modello si basano sul televisore a colori a schermo piatto KLV-L42MRX1, KDL-L42MRX1(UK).

2

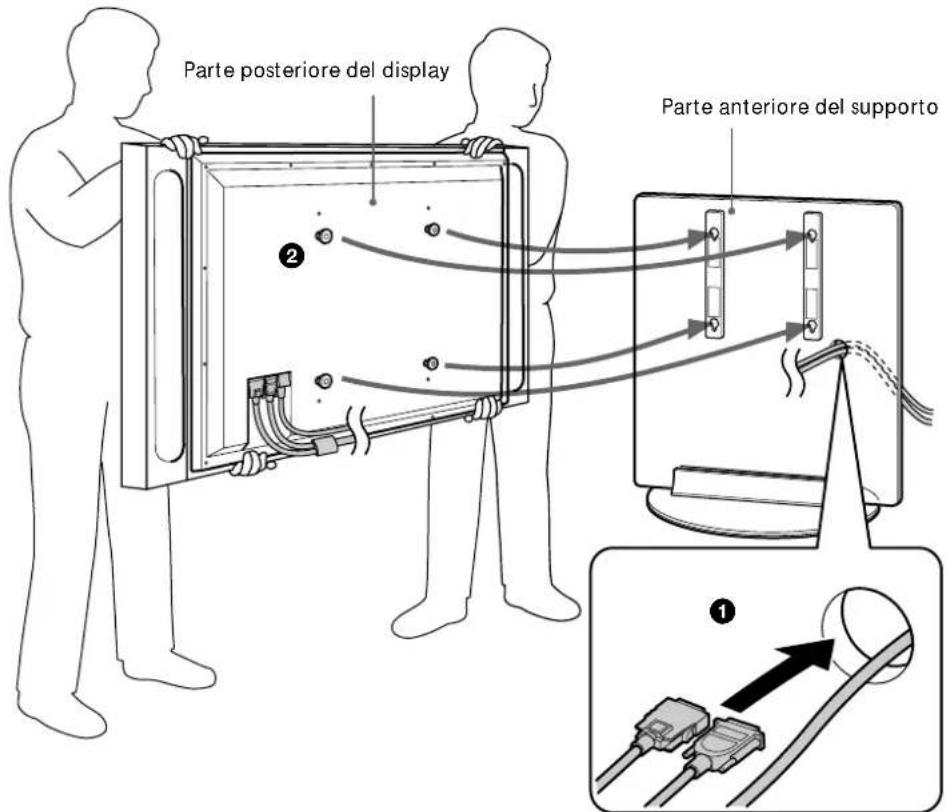

Installare il display sul supporto.

① Fare passare il cavo di alimentazione e il cavo di interfaccia del display attraverso il foro del supporto.
② Verificare innanzitutto la posizione dei quattro fori sulle parti di fissaggio del supporto.
Applicare i ganci posti nella parte posteriore del display ai fori sulle parti di fissaggio del supporto.

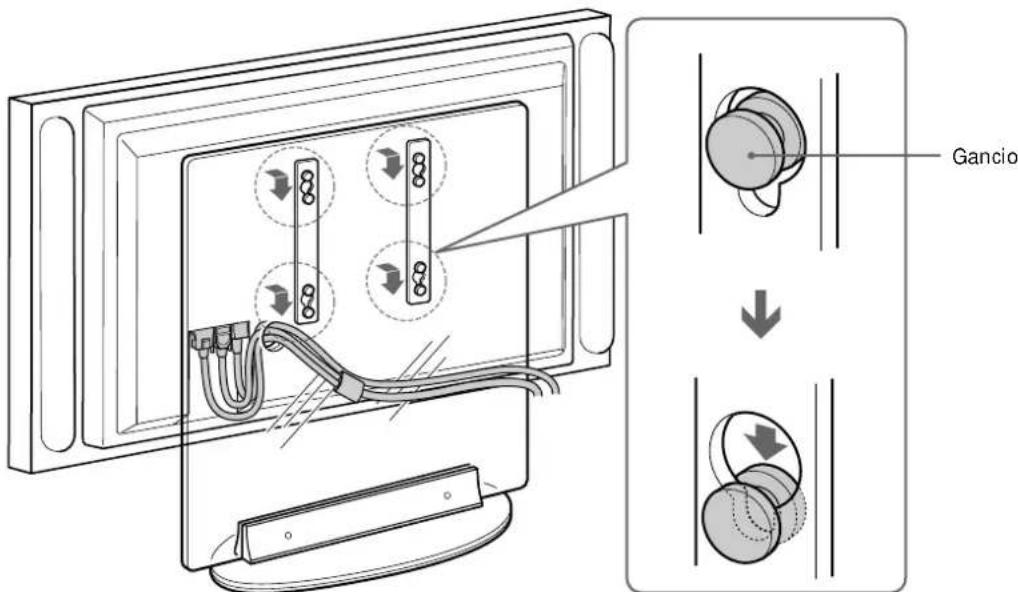

③ Verificare che i ganci nella parte posteriore del display siano completamente inseriti nei quattro fori sulle parti di fissaggio. Quindi fare scorrere il display perpendicolarmente verso il basso finché non si trova in posizione.

3

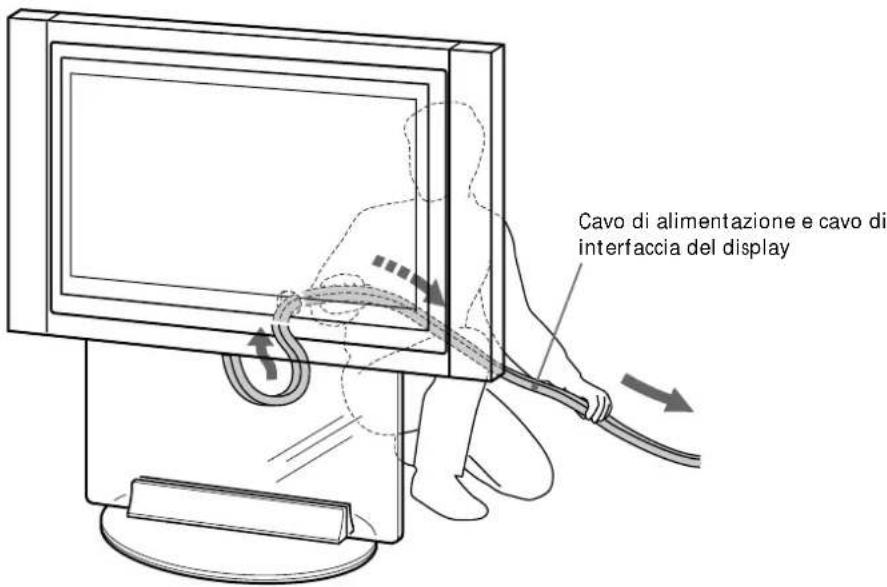

Eliminare l'eventuale allentamento del cavo di alimentazione e del cavo di interfaccia del display inseriti nel foro del supporto.

Tirare le estremità dei suddetti cavi inseriti nel foro del supporto per eliminarne l'allentamento.

Fissaggio del display

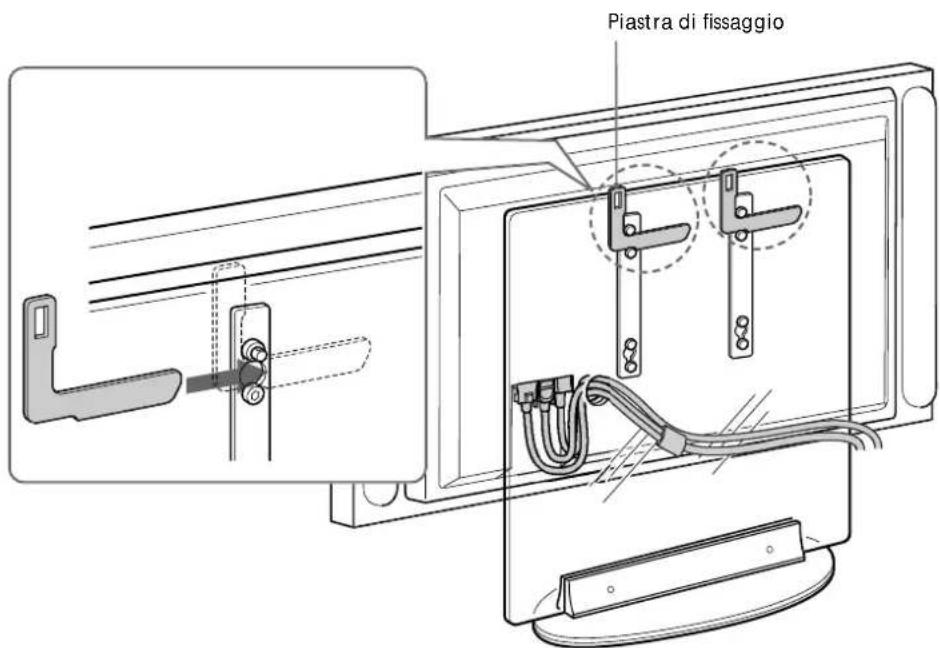

Applicare la piastra di fissaggio per evitare che il display cada.

① Inserire la piastra di fissaggio tra la vite nella parte superiore della parte di fissaggio del supporto e il gancio del display.
② Fare scorrere la piastra di fissaggio finché l'angolo della parte a L non entra in contatto con la vite.

Misure di sicurezza per evitare che il supporto si capovolga

Avvertimento

Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga. Diversamente, è possibile che il supporto mobile si capovolga, ad esempio durante un terremoto, causando ferite o danni a oggetti. Fissare saldamente il supporto, legando le estremità di una catena o di un cavo al gancio di sicurezza e ad una parete o ad una colonna.

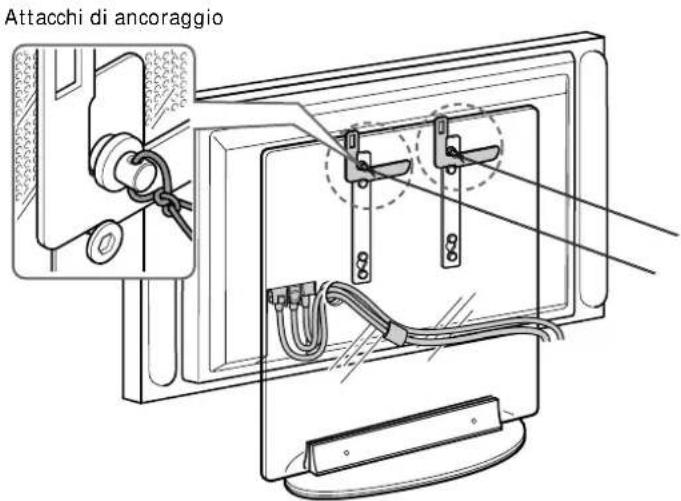

Preparare un cavo o una catena e una staffa di ancoraggio a parete disponibili in commercio.

①Fissare la staffa di ancoraggio ad una parete o ad una colonna sufficientemente solida.
② Fare passare il cavo o la catena in entrambi i fori degli attacchi di ancoraggio, quindi fissare l'altra estremità del cavo o della catena alla staffa di ancoraggio a parete.

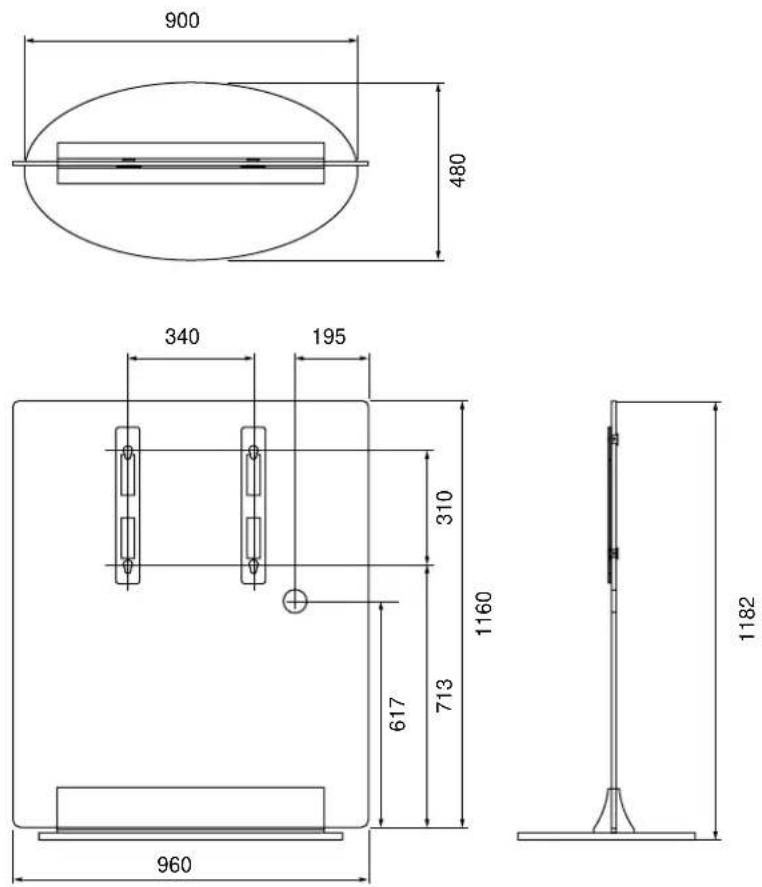

Caratteristiche tecniche

Unità di misura: mm

Peso: 57 kg

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
