MANUAL DE UTILIZADOR SUPF1 SONY

Obrigado por ter adquirido este produto.

Para os clientes

Este produto só deve ser instalado por um técnico qualificado dos serviços de assistência da Sony e requer pelo menos duas pessoas e uma atenção, segurança e técnica especiais. A Sony não se responsabiliza por quaisquer acidentes ou danos provocados por uma instalação incorrecta ou utilização indevida. Os seus direitos estatutários (se existirem) não são afectados.

AVISO

O não cumprimento das precauções de segurança ou a utilização incorrecta do produto, pode provocar um acidente grave ou um incêndio.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correcta. Leia este manual na íntegra e utilize o produto correctamente. Guarde este manual para futuras consultas.

Para os agentes da Sony

A instalação de um televisor de plasma requer duas pessoas e um cuidado e técnica especiais. Quando instalar um televisor de plasma, consulte este manual com atenção. A Sony não se responsabiliza por quaisquer acidentes ou danos provocados por uma instalação incorrecta ou utilização indevida. Os seus direitos estatutários (se existirem) não são afectados. Após a instalação, entregue este manual de instruções ao cliente.

Segurança

Os produtos da Sony são concebidos para oferecer a máxima segurança. No entanto, se utilizados de forma incorrecta, podem provocar acidentes graves no caso de incêndio, choque eléctrico ou queda. Para evitar esse tipo de acidentes, respeite as precauções de segurança.

ATENÇÃO

Esta base rotativa só pode ser utilizada com os produtos indicados abaixo. A utilização com outros aparelhos pode causar instabilidade e, possivelmente, um acidente.

Produtos especificados (a partir de Março de 2004) : Televisor a cores com ecrã plano

(KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/

KDE-P50MRX1/KE-P50MRX1/KLV-L42MRX1/

KDL-L42MRX1(UK))

A base rotativa deve ser instalada a curta distância da parede.

AVISO

Se não respeitar as precauções indicadas a seguir, pode haver perigo de morte ou acidente grave resultantes de um incêndio, um choque eléctrico ou queda do produto.

A instalação do produto deve ser feita por agentes da Sony.

Se a instalação não for efectuada por agentes da Sony, pode ocorrer um acidente grave porque o ecrã e a base são muito pesados.

Não se pendure na base.

A base pode cair e provocar ferimentos.

Tome as precauções necessárias para evitar que a base se vire.

Se não o fizer, a base rotativa pode virar-se durante um terramoto e provocar um acidente grave ou danos materiais. Prenda a base a uma parede, etc., para evitar que se vire.

Instale a base num pavimento resistente e nivelado.

Não instale a base rotativa torta. Se o fizer a base rotativa pode virar-se e o ecrã cair. Se isso acontecer, pode provocar um acidente.

Se quiser instalar a base num superfície mole, por exemplo, em cima de um tapete, coloque uma tábua por baixo da base.

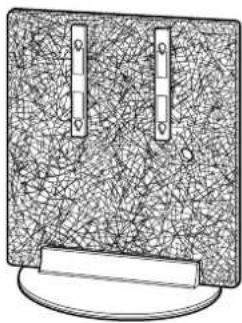

Não utilize uma base rachada.

Não utilize a base rotativa se estiver rachada.

O vidro pode partir-se e provocar a queda do televisor ou a base pode cair.

Qualquer uma destas situações pode provocar ferimentos.

Se não respeitar as precauções indicadas a seguir, pode haver perigo de morte ou acidente grave resultantes de um incêndio, um choque eléctrico ou queda do produto.

Não se encoste nem pendure na base com o ecrã instalado.

A base pode cair e provocar um acidente grave ou a morte.

Não tape as aberturas de ventilação do ecrã.

Se tapar a abertura de ventilação (com um pano, etc.), o ecrã pode sobreaquecer e incendiar-se.

O cabo de alimentação ou de interface do televisor não podem ser trilhados.

- O cabo de alimentação ou de interface do televisor não podem ser trilhados durante a instalação do televisor na base. Se o cabo de alimentação ou de interface do televisor ficar danificado, pode ocorrer um incêndio ou um choque eléctrico.

- Quando transportar a base do televisor, evite pisar o cabo de alimentação ou de interface do televisor. O cabo de alimentação ou de interface do televisor pode estar danificado, o que pode provocar um incêndio ou um choque eléctrico.

Se não respeitar as precauções indicadas a seguir, pode provocar um acidente ou danos materiais.

Instale unicamente os produtos especificados.

Esta base só pode ser utilizada com os produtos especificados. A instalação de qualquer outro equipamento que não o especificado, pode resultar na queda da base e provocar um acidente ou danos materiais.

Instalação do televisor.

Utilize as placas de fixação fornecidas para instalar o televisor na base. Se o televisor não for instalado com segurança, pode cair e provocar ferimentos.

Não faça força sobre o vidro nem o submeta a nenhum tipo de impacto.

Quando instalar o ecrã não faça força com as mãos sobre o vidro. Não bata no vidro com objectos duros, como uma chave de parafusos, etc.

O vidro pode partir-se e provocar um acidente.

Transportar a base rotativa

Se tentar mover a base rotativa sozinho ou sem observar os procedimentos adequados, pode ferir-se. Para o evitar, siga os conselhos dados abaixo.

• A base rotativa deve ser transportada por duas ou mais pessoas, mas só depois de se retirar o televisor.
• Tenha cuidado para não ficar com os dedos dos pés entalados por baixo da placa inferior ou do canto do vidro.

Não sujeite o vidro a choques.

Embora se trate de uma base de vidro temperado, há que ter algum cuidado. Observe as precauções indicadas abaixo porque se o vidro se partir, os fragmentos podem provocar ferimentos.

• Não bata no vidro nem deixe cair objectos pontiagudos sobre o mesmo. Evite todo o tipo de choques.
• Não risque nem fure o vidro com objectos pontiagudos.
• Evite bater com objectos pesados como, por exemplo, um aspirador, nos cantos do vidro.

Nota sobre a instalação

Instale a base numa superfície sólida e plana. Não a instale em ângulo nem inclinada numa direcção. Para evitar esta situação, observe as seguintes precauções:

• Se quiser instalar a base numa superfície macia como, por exemplo, um tapete, ponha primeiro uma tábua no local designado.
• Não instale a base perto de um aquecedor ou num local exposto à incidência directa dos raios solares.
• Não instale a base no exterior ou em locais quentes ou húmidos.

Nota sobre a utilização

Limpe a base, de vez em quando, com um pano macio e seco. Para retirar as manchas mais difíceis, utilize um pano ligeiramente humedecido numa solução de detergente. Depois, limpe-a com um pano macio e seco. Não utilize qualquer tipo de químicos, como diluente ou benzina, porque pode estragar o acabamento da base.

Para os agentes da Sony

Leia as precauções de segurança na íntegra e preste especial atenção às medidas de segurança que é preciso tomar durante a instalação, manutenção, verificação e reparação deste produto.

A instalação deve ser feita por duas ou mais pessoas.

A instalação do ecrã na base rotativa tem de ser feita por duas ou mais pessoas. Se a instalação for feita por apenas uma pessoa, pode provocar um acidente ou ferimentos. Não deixe que as crianças se aproximem durante a instalação da base.

Siga o procedimento adequado para instalar o ecrã com segurança.

Se não o instalar com segurança, o ecrã pode cair e provocar um acidente.

Verificação dos acessórios

Designação Quantidade Designação Quantidade
Base rotativa Placa de fixação	1		2

Instalação do televisor

AVISO

Se o cabo de alimentação ficar entalado por baixo ou entre peças do equipamento, pode ocorrer um choque eléctrico ou um curto-circuito.

Se tropeçar no cabo de alimentação ou de interface do ecrã, a base pode virar-se e provocar um acidente.

Passe o cabo de alimentação e o cabo de interface do televisor pelo orifício na base.

Escolha o local de instalação e ponha a base no chão antes de instalar o ecrã.

Como o ecrã é pesado, deve escolher primeiro o local da instalação e pôr a base no chão antes de instalar o ecrã na base.

Nota

Não empurre nem puxe a base enquanto estiver no chão. Os pés de borracha da base podem soltar-se.

1

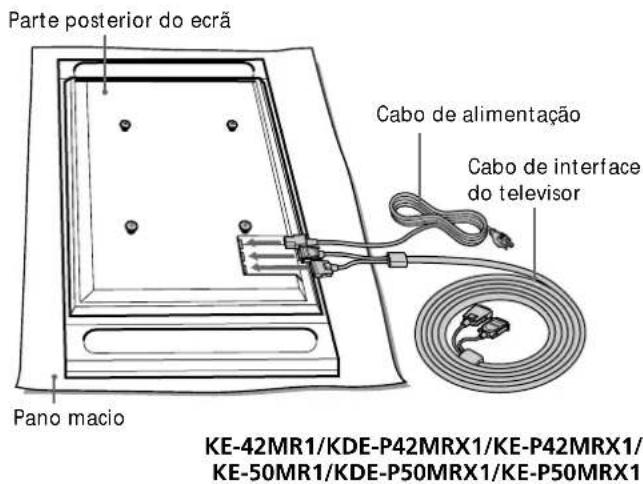

Ligue o cabo de alimentação e o cabo de interface ao ecrã.

Sugestão

Consulte o manual de instruções do televisor a cores com ecrã plano ou do televisor a cores com ecrã LCD, para obter mais informações sobre como ligar o cabo de alimentação e o cabo de interface do ecrã.

Notas

- Se colocar o ecrã apoiado nos altifalantes, estes podem ficar deformados ou mal ligados. Para o evitar, observe as seguintes precauções: (só nos modelos KLV-L42MRX1, KDL-L42MRX1(UK))

- Não transporte o ecrã pegando-lhe pelos altifalantes.

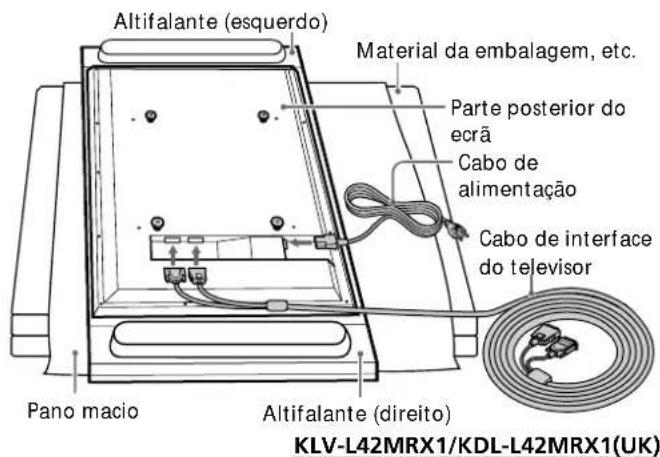

- Quando ligar os cabos ao ecrã, coloque o material de embalagem, etc. no chão e coloque o ecrã voltado para baixo em cima dele, de maneira a que os altifalantes de ambos os lados do ecrã fiquem fora do material de embalagem, etc.

- Coloque o ecrã numa posição estável.

- Utilize um pano macio para proteger o ecrã de danos ou sujidade.

As ilustrações sem o nome do modelo que aparecem a partir de agora, baseiam-se no televisor a cores com ecrã plano KLV-L42MRX1, KDL-L42MRX1(UK).

2

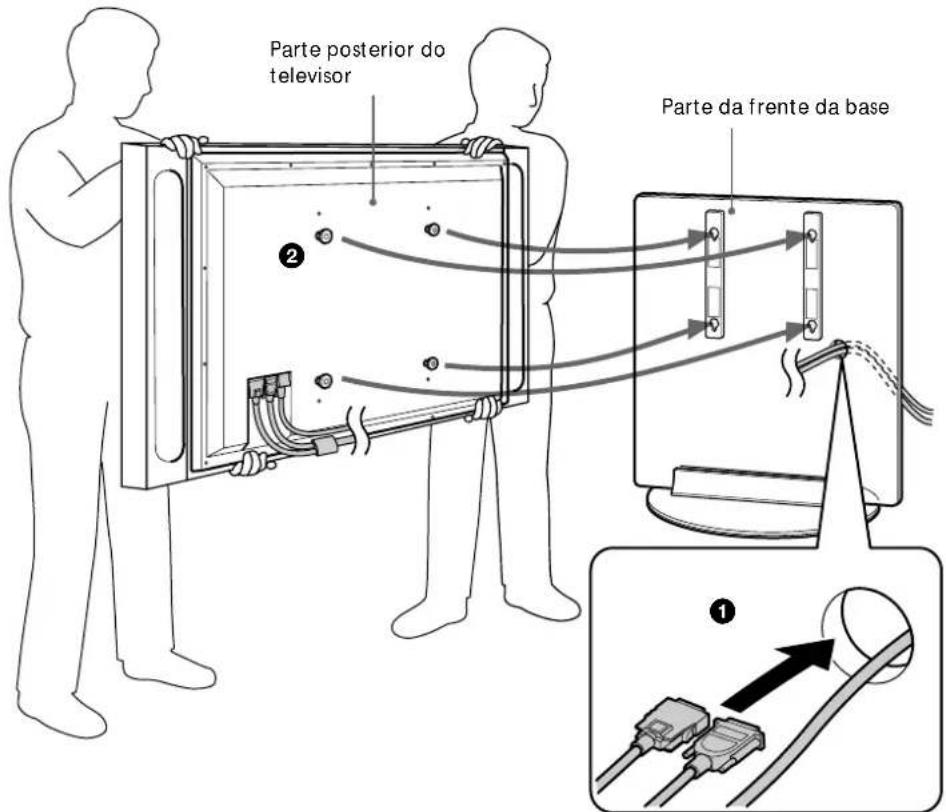

Instale o televisor na base.

①Passe o cabo de alimentação e o cabo de interface do televisor pelo orifício na base.
② Em primeiro lugar, verifique a posição dos quatro orifícios nas fixações da base.

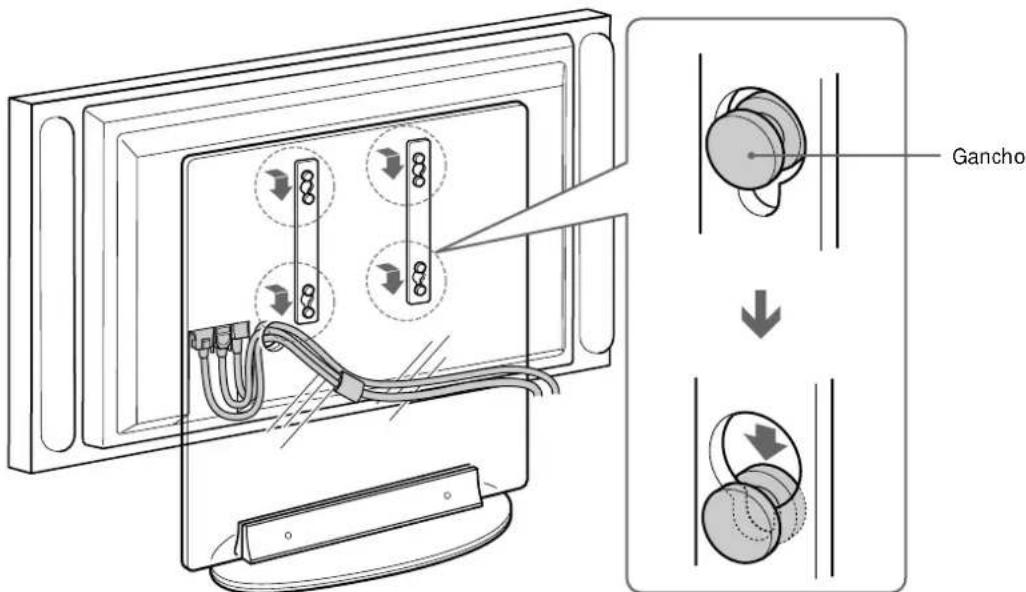

Fixe os ganchos, que se encontram na parte posterior do televisor, nos orifícios da base.

③ Os ganchos na parte posterior do televisor têm que ser completamente introduzidos nos quatro orifícios das fixações. Depois, mantendo o televisor direito, empurre-o para baixo até encaixar.

3

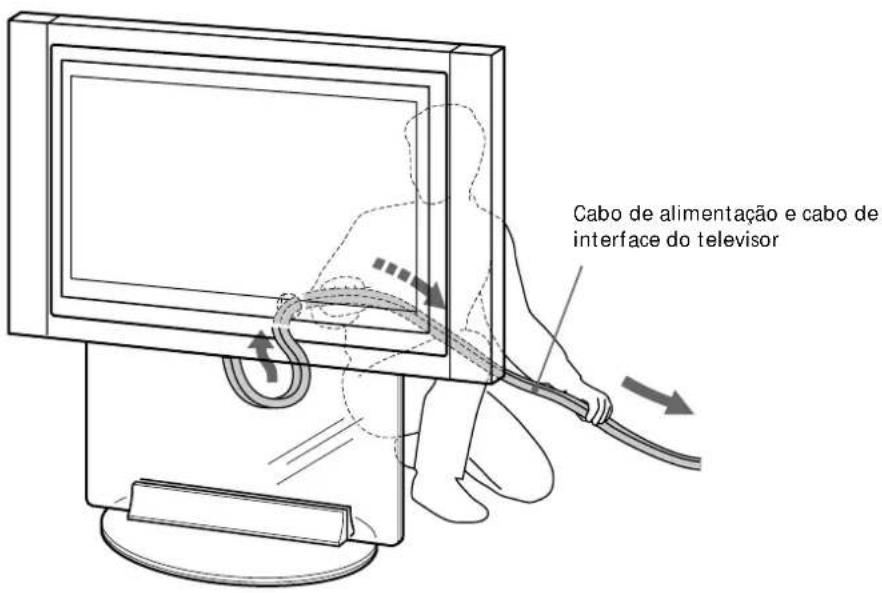

Estique bem a parte dos cabos de alimentação e de interface do televisor que já passou pelo orifício na base.

Puxe as pontas dos cabos de alimentação e de interface do televisor que já passaram pelo orifício na base e estique bem os cabos.

Fixe o televisor

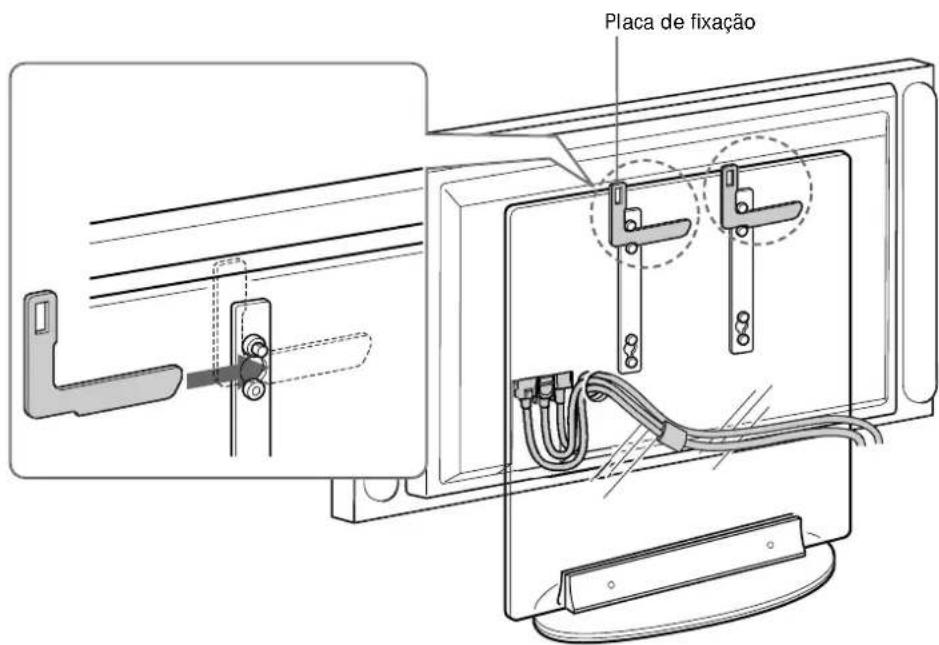

Para evitar a queda do televisor, monte a placa de fixação.

① Introduza a placa de fixação entre o parafuso, que se encontra na parte superior da fixação, na base e o gancho no televisor.
②Empurre a placa de fixação até que o canto da figura em L fique encostado ao parafuso.

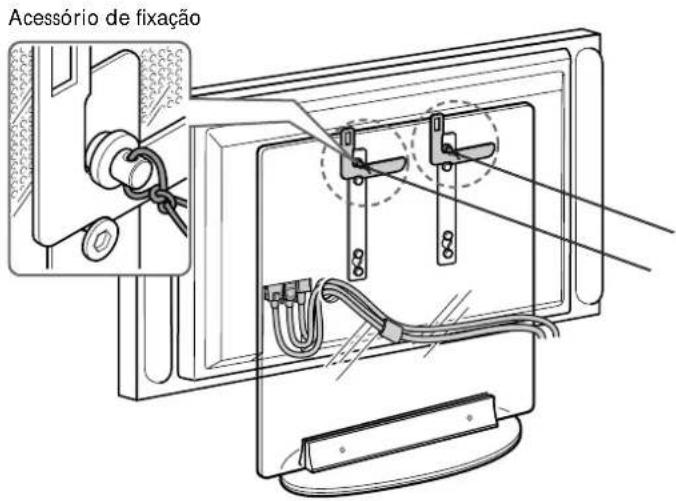

Tome as precauções necessárias para evitar que a base se vire. Se não o fizer, a base rotativa pode virar-se durante um terramoto e provocar um acidente grave ou danos materiais. Fixe a base utilizando uma corda ou corrente prendendo uma das extremidades ao gancho de fixação e a outra à parede ou pilar.

Utilize uma corda ou uma corrente e um suporte de fixação na parede à venda do mercado.

①Prenda o suporte de fixação a uma parede sólida ou a um pilar.
② Enfie a corda ou a corrente em ambos os orifícios dos acessórios de fixações e prenda a outra extremidade da corda ou corrente ao suporte de fixação na parede.

Design e características técnicas sujeitos a alterações sem aviso prévio.
