MANUAL DE USUARIO SUPF1 SONY

Gracias por adquirir este producto.

Para clientes

Únicamente representantes de servicio Sony calificados deben instalar este producto ya que se requieren al menos dos personas, además de cuidado, medidas de seguridad y conocimientos técnicos especiales. Sony no se responsabiliza de los accidentes o daños que se produzcan debido a la instalación o el manejo incorrectos. Sus derechos legales (en caso de haberlos) no se ven afectados.

ADVERTENCIA

Si no se respetan las precauciones de seguridad o si el producto no se utiliza correctamente, pueden producirse lesiones graves o incendios.

Este manual de instrucciones muestra el manejo correcto del producto, además de precauciones importantes necesarias para evitar accidentes. Asegúrese de leerlo detenidamente y utilizar el producto correctamente. Conserve el manual para consultarlo en el futuro.

Información para los distribuidores de Sony

La instalación de un televisor de plasma requiere al menos dos personas, además de un cuidado y conocimientos técnicos especiales. Al instalar un televisor de plasma, consulte este manual cuidadosamente. Sony no se responsabiliza de los accidentes o daños que se produzcan debido a la instalación o el manejo incorrectos. Sus derechos legales (en caso de haberlos) no se ven afectados. Proporcione este manual al cliente una vez finalizada la instalación.

Seguridad

Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se utilizan incorrectamente, pueden provocar lesiones graves a raíz de un incendio, una descarga eléctrica, que el producto vuelque o que se caiga. Para evitar tales accidentes, asegúrese de cumplir las precauciones de seguridad.

PRECAUCIÓN

Este soporte de suspensión ha sido diseñado para ser utilizado sólo con los productos siguientes. Si se utiliza con otros equipos podría desequilibrarse y provocar daños personales.

Equipos especificados (a partir de marzo de 2004) : Televisor en color de panel plano (KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/ KDE-P50MRX1/KE-P50MRX1/KLV-L42MRX1/ KDL-L42MRX1(UK))

Se recomienda instalar el soporte de suspensión a una cierta distancia de la pared.

ADVERTENCIA

Si no se tienen en cuenta las siguientes precauciones, pueden provocarse lesiones graves o incluso la muerte a raíz de un incendio, una descarga eléctrica, que el producto vuelque o que se caiga.

Asegúrese de contratar la instalación a un distribuidor Sony.

Si otras personas no calificadas realizan la instalación, pueden producirse lesiones graves puesto que el monitor y el soporte son muy pesados.

No se apoye en el soporte ni se agarre a él.

Podría volcarse y provocar lesiones.

Tome las debidas precauciones para evitar que el soporte se vuelque.

De lo contrario, el soporte de suspensión puede desequilibrarse durante un terremoto y provocar daños personales o materiales. Fije el soporte a la pared, etc. para evitar que se vuelque.

Asegúrese de instalar el soporte en una superficie plana y sólida.

No instale el soporte de suspensión de forma que quede inclinado, ya que podría volcarse dicho soporte o caerse el monitor y provocar lesiones.

Si instala el soporte en una superficie blanda, como un felpudo o una alfombra, cubra primero dicha zona con un panel.

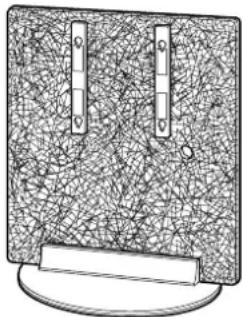

No utilice un soporte dañado.

No utilice el soporte de suspensión si presenta fisuras.

El cristal podría romperse y el monitor podría caerse, o bien el soporte podría volcarse, lo que puede causar daños personales.

Si no se tienen en cuenta las siguientes precauciones, pueden provocarse lesiones graves o incluso la muerte a raíz de un incendio, una descarga eléctrica, que el producto vuelque o que se caiga.

No se apoye en el soporte ni se agarre a él con el monitor instalado en el mismo.

El soporte podría volcarse y provocar lesiones graves o la muerte.

No obstruya el orificio de ventilación del monitor.

Si se cubre el orificio de ventilación (con un paño, etc.), el monitor podría sobrecalentarse y provocar un incendio.

Procure que el cable de alimentación o el cable de la interfaz de la pantalla no queden atrapados.

- P r ocure que el cable de alimentación o el cable de la interfaz de la pantalla no queden atrapados cuando instale el monitor en el soporte. Si el cable de alimentación o el cable de la interfaz de la pantalla quedan dañados, puede producirse un incendio o una descarga eléctrica.

- N o pise el cable de alimentación ni el cable de la interfaz de la pantalla cuando transporte el soporte del monitor. El cable de alimentación o el de la interfaz de la pantalla podrían quedar dañados, lo que podría provocar un incendio o una descarga eléctrica.

Si no se respetan las precauciones siguientes, pueden producirse lesiones o daños materiales.

No instale ningún equipo que no sea el producto especificado.

Este soporte está diseñado para utilizarse únicamente con el producto especificado. Si lo utiliza con otros productos, puede caerse y provocar daños personales o materiales.

Instalación del monitor.

Utilice las placas de fijación suministradas para instalar el monitor en el soporte. Si el monitor no queda firmemente sujeto, podría caerse y provocar lesiones.

No aplique peso al cristal ni lo someta a golpes.

Al instalar el monitor, no se apoye con la mano en el cristal. No lo golpee con objetos duros, como un destornillador, etc., ya que puede romperse el cristal y provocar lesiones.

Transporte del soporte de suspensión

Si intenta mover el soporte de suspensión usted solo o sin seguir los procedimientos adecuados, puede provocar daños personales. Para evitarlo, asegúrese de seguir los consejos ofrecidos a continuación.

• Procure que dos o más personas transporten el soporte de suspensión únicamente después de retirar el monitor.
• Tenga cuidado de no pillarse los dedos de los pies debajo de la placa inferior o el ángulo del cristal.

No exponga el cristal a golpes fuertes.

Aunque este soporte está construido con vidrio endurecido, debe manipularse con cuidado. Si el cristal se rompe, los fragmentos de vidrio pueden provocar daños personales. Para evitar esta situación, tome las precauciones que se indican a continuación.

• N o golpee el cristal ni deje caer objetos puntiagudos sobre el mismo. Evite los impactos fuertes.
• N o raye ni presione el cristal con objetos afilados.
• Evite que objetos contundentes, como una aspiradora, golpeen los bordes del cristal.

Nota sobre la instalación

Instale el soporte en una superficie plana y sólida. No lo instale en un ángulo ni inclinado. Para instalarlo correctamente, tome las precauciones siguientes.

• Si instala el soporte en una superficie blanda, como un felpudo o una alfombra, cubra primero dicha zona con un panel.
• N o instale el soporte cerca de un calefactor ni en un lugar expuesto a la luz solar directa.
• N o instale el soporte en un lugar cálido o húmedo, ni al aire libre.

Nota sobre el uso

Para mantener el soporte limpio, utilice un paño suave y seco. Las manchas difíciles pueden eliminarse limpiando la zona afectada con un paño ligeramente humedecido con detergente diluido y, posteriormente, secándola con un paño suave y seco. No utilice ningún producto químico, como disolventes o bencina, ya que pueden dañar el acabado del soporte.

Para distribuidores Sony

Lea detenidamente las instrucciones de seguridad descritas anteriormente y ponga especial atención a la seguridad durante la instalación, el mantenimiento, la comprobación y la reparación del producto.

Asegúrese de que dos o más personas realizan el proceso de instalación.

Procure que dos o más personas realicen el proceso de instalación del monitor en el soporte de suspensión. Si este proceso lo realiza una sola persona, puede producirse un accidente o lesiones. Procure que los niños pequeños se mantengan alejados del lugar donde se realiza la instalación.

Instale el monitor firmemente siguiendo el procedimiento adecuado.

De lo contrario, puede caerse y provocar daños personales.

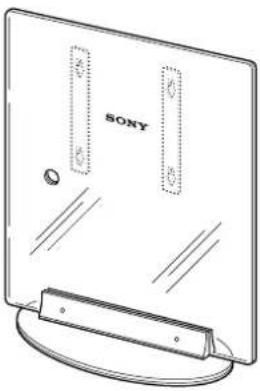

Compruebe las piezas

Nombre Cantidad Nombre Cantidad
Soporte de suspensión Placa de fijación	1		2

Instalación del monitor

ADVERTENCIA

Si el cable de alimentación queda atrapado debajo de un componente o entre dos o más componentes, podría producirse un cortocircuito o una descarga eléctrica.

Si tropieza con el cable de alimentación o el cable de la interfaz de la pantalla, el soporte podría volcarse y provocar lesiones.

Haga pasar el cable de alimentación y el de la interfaz de la pantalla a través del orificio del soporte.

Elija la ubicación de instalación y coloque el soporte en el suelo antes de instalar el monitor.

Debido a que el monitor es pesado, se recomienda que elija la ubicación de instalación y que coloque el soporte de suspensión en el suelo antes de instalar el monitor encima.

Nota

No empuje el soporte de suspensión ni tire de él cuando esté en el suelo. Si lo hace, pueden desprenderse las almohadillas de goma de la base.

1

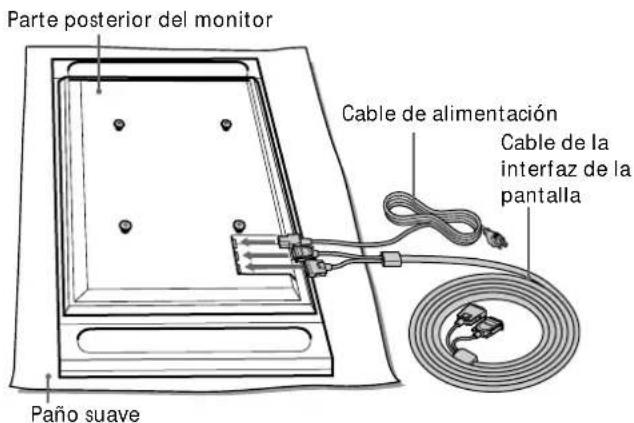

Conecte el cable de alimentación y el cable de la interfaz de la pantalla al monitor.

Sugerencia

Consulte el manual de instrucciones del televisor en color de panel plano o el televisor en color de pantalla de cristal líquido de Sony para obtener más información sobre cómo conectar el cable de alimentación y el de la interfaz de la pantalla.

Notas

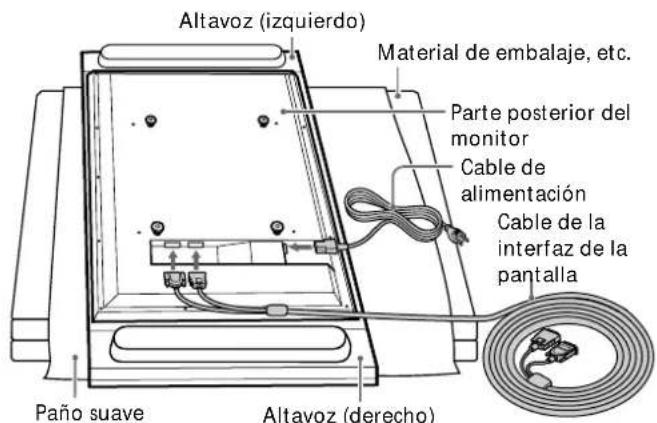

• Si la pantalla se coloca sobre los altavoces, es posible que éstos se deformen o que su conexión se afloje. Para evitarlo, tenga en cuenta estos consejos. (Sólo KLV-L42MRX1, KDL-L42MRX1(UK))
• N o sujete los altavoces mientras traslada el monitor.
• Al conectar cables al monitor, coloque el material de embalaje, etc., en el suelo y el monitor boca abajo sobre éste para que los altavoces situados a los lados del mismo queden libres.
• Asegúrese de que el monitor presente una posición estable.
• Utilice un trapo suave para que la pantalla del monitor no se dañe o se ensucie.

KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1

KLV-L42MRX1/KDL-L42MRX1(UK)

Las ilustraciones sin nombres de modelo que aparecen a partir de este punto corresponden al televisor en color de panel plano KLV-L42MRX1, KDL-L42MRX1(UK).

2

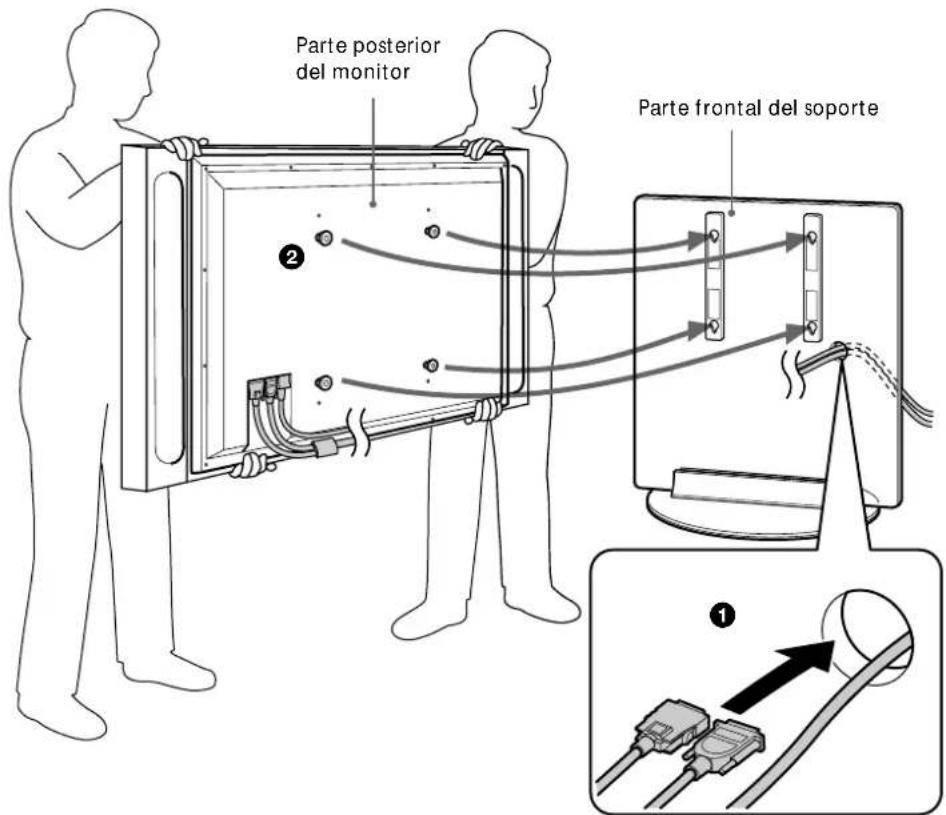

Instale el monitor en el soporte.

① Haga pasar el cable de alimentación y el de la interfaz de la pantalla a través del orificio del soporte.
② Compruebe previamente la posición de los cuatro orificios de las unidades de fijación del soporte. Introduzca los ganchos de la parte posterior del monitor en los orificios de las unidades de fijación del soporte.

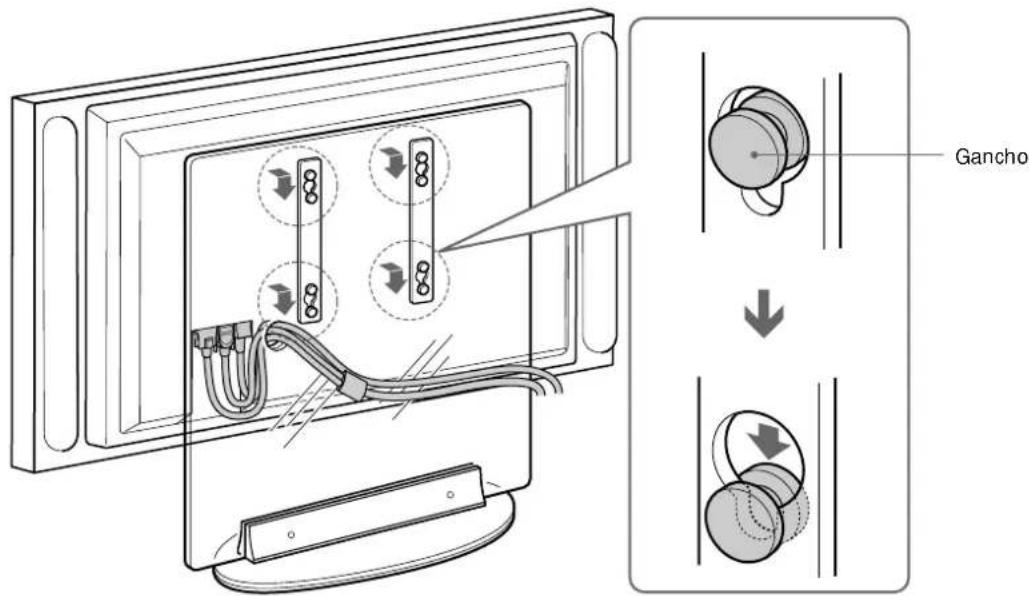

3 Compruebe que los ganchos de la parte posterior del monitor estén completamente introducidos en los cuatro orificios de las unidades de fijación. A continuación, deslice el monitor hacia abajo hasta que quede fijado.

3

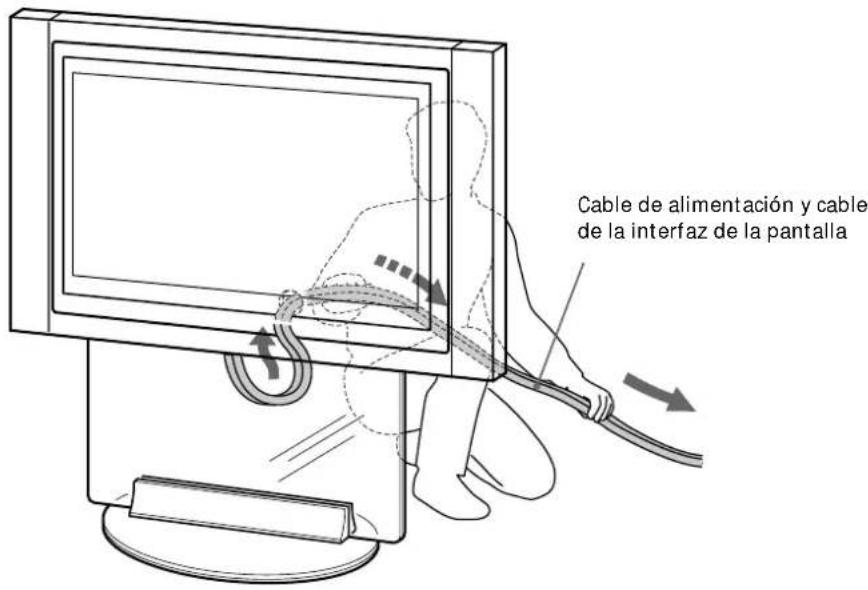

Elimine las holguras del cable de alimentación y del cable de la interfaz de la pantalla introducidos en el orificio del soporte.

Tire de los extremos del cable de alimentación y del de la interfaz de la pantalla introducidos en el orificio del soporte y elimine las holguras de estos cables.

Colocación del monitor

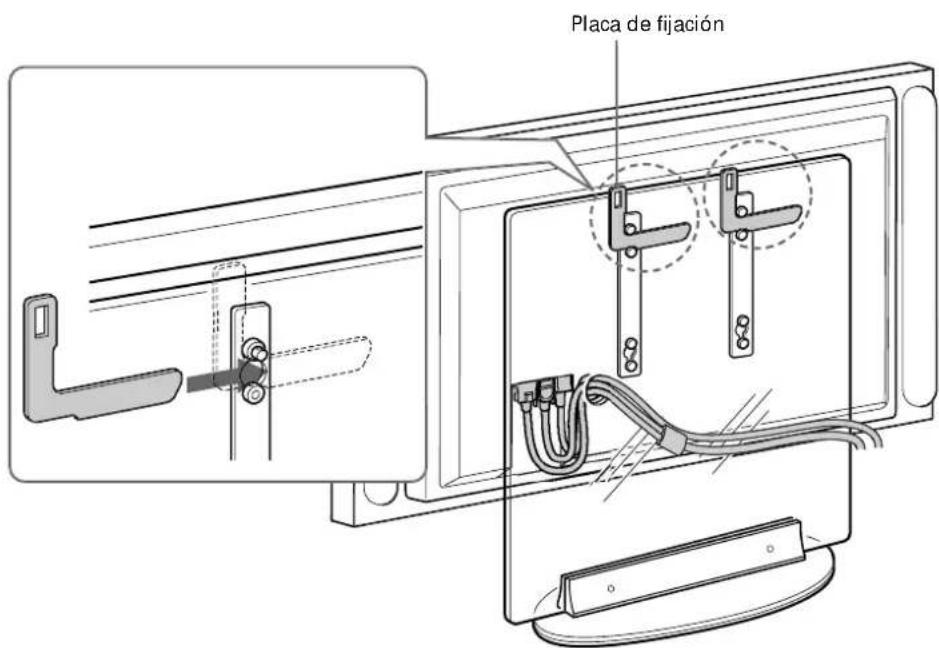

Coloque la placa de fijación para evitar que el monitor se caiga.

① Introduzca la placa de fijación entre el tornillo situado en la parte superior de la unidad de fijación del soporte y el gancho del monitor.
②Deslice la placa de fijación hasta que el ángulo en forma de L toque el tornillo.

Medidas de seguridad para evitar el vuelco

ADVERTENCIA

Tome las debidas precauciones para evitar que el soporte se vuelque. De lo contrario, dicho soporte puede caerse durante un terremoto y provocar daños personales o materiales. Fije el soporte con una cuerda o cadena sujetando uno de los extremos de la misma al gancho de seguridad y el otro extremo a la pared o una columna.

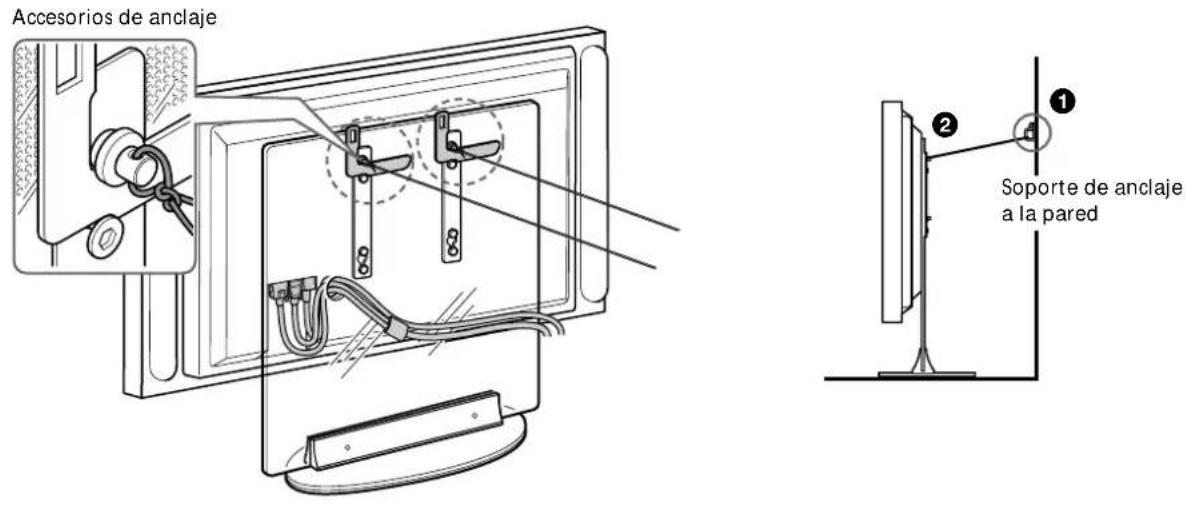

Prepare con anterioridad una cuerda o una cadena disponible en el mercado y un soporte de anclaje de pared.

①Fije el soporte de anclaje de pared a una pared o a una columna sólidas.

② Pase la cuerda o la cadena por ambos orificios de los accesorios de anclaje y, por último, fije el otro extremo de la cuerda o de la cadena al soporte de anclaje de pared.

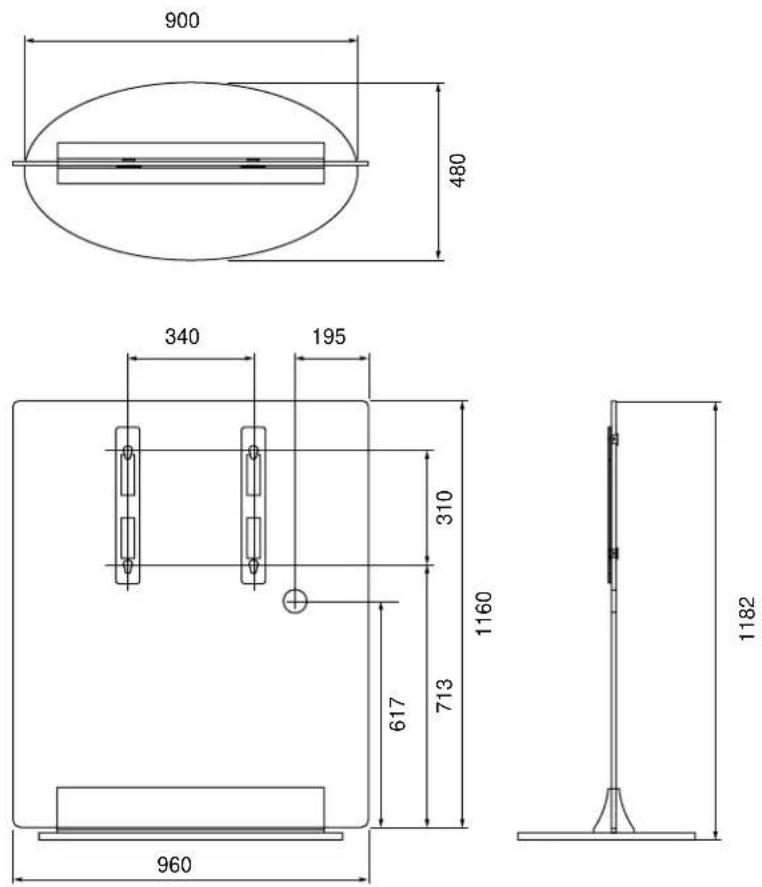

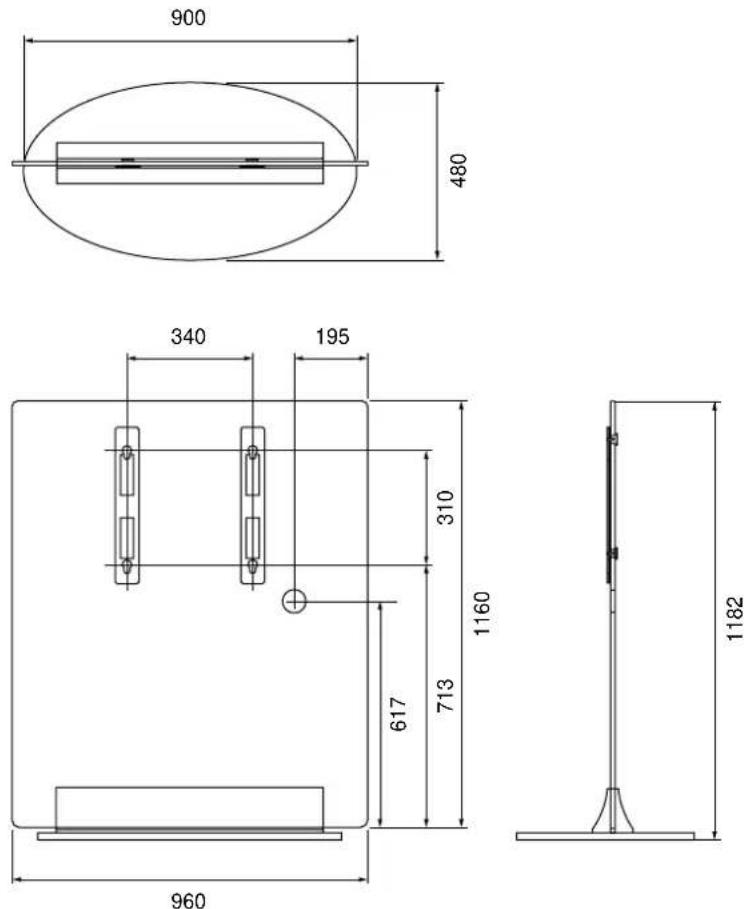

Especificaciones

Unidad: mm

Peso: 57 kg

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Medidas de segurança para evitar que se vire

AVISO

Características técnicas

Unidade: mm

Peso: 57 kg
