BRUKSANVISNING SUPF1 SONY

Specifikationer

Merknad om installering

Tack för att du visade oss förtroende genom att välja denna produkt.

För kunder

Den här produkten bör bara installeras av utbildade yrkesmän som rekommenderats av Sony eftersom installationen kräver minst två personer, särskild omsorg, speciella säkerhetsåtgärder och viss teknik. Sony kan inte göras ansvarig för olyckor eller skador till följd av felaktig installation eller hantering. Dina eventuella lagenliga rättigheter påverkas inte.

WARNING!

Om du inte följer säkerhetsföreskrifterna eller använder produkten på fel sätt kan det leda till brand eller allvarliga personskador.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du behöver känna till för att undvika olyckor. Läs den här bruksanvisningen noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk.

För Sony-återförsäljare

Installation av en plasma-TV kräver minst två personer, särskild omsorg och viss teknik. Vid installation av en plasma-TV ska den här bruksanvisningen följas noggrant. Sony kan inte göras ansvarig för olyckor eller skador till följd av felaktig installation eller hantering. Dina eventuella lagenliga rättigheter påverkas inte. Vänligen ge den här bruksanvisningen till kunden efter utförd installation.

Om säkerhet

Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Åsidosätt inte säkerheten så förebygger du sådana olyckor.

WARNING!

Det flyttbara stället är bara avsett att användas med följande produkter. Använder du den här produkten för andra enheter kan det leda till ett ostabilt system vilket kan medföra olyckor med personskador som följd.

Du rekommenderas att placera det flyttbara stället en liten bit från väggen.

WARNING!

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller i värsta fall dödsfall som följd av brand eller elskador eller att produkten välter eller faller ned.

Överlåt installationen till en Sony-återförsäljare.

Om någon annan än en Sony-återförsäljare utför installationen kan det leda till allvarliga skador eftersom bildskärmen och stället är mycket tunga.

Varken luta dig mot eller häng i stället.

Stället kan välta och orsaka skador.

Tänk på följande så undviker du risken för att stället välter.

Om du inte följer instruktionerna kan stället välta (t.ex. i vissa områden vid en jordbävning) med personskador eller materiella skador som följd. Hindra stället från att välta genom att förankra det i en vägg eller liknande.

Placera stället på ett plant och stabilt golv.

Placera inte stället så att det lutar åt något håll. I så fall kan stället eller bildskärmen välta. Det kan orsaka personskador.

Om du placerar stället på en mjuk yta, t.ex. en matta, bör du först lägga dit en hård skiva som du placerar stället på.

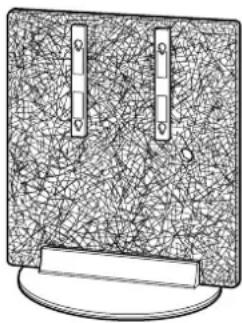

Använd inte ett ställ som har sprickor.

Använd inte det flyttbara stället om du skulle upptäcka sprickor i det.

Glaset kan spricka och bildskärmen kan lossna och falla i golvet, eller så kan stället välta. Det kan orsaka skador.

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller i värsta fall dödsfall som följd av brand eller elskador eller att produkten välter eller faller ned.

Luta dig inte mot eller häng i stället när bildskärmen är monterad på det.

Stället kan välta med allvarliga personskador eller dödsfall som följd.

Täck inte för ventilationshålet på bildskärmen.

Om du täcker över ventilationshålet (med tyg eller liknande) kan enheten överhettas och orsaka brand.

Se till att inte nätkabeln eller bildskärmskabeln kommer i kläm.

• Kontrollera noga att varken nätkabeln eller bildskärmskabeln kommer i kläm när du monterar bildskärmen på stället. Om nätkabeln eller bildskärmskabeln skadas kan det leda till brand eller elskador.
• Se upp så att du inte trampar på nätkabeln eller bildskärmskabeln när du bär bildskärmsstället. Nätkabeln eller bildskärmskabeln kan skadas, vilket i sin tur kan leda till brand eller elskador.

Om du inte följer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

Installera inga andra enheter än den specificerade produkten.

Det här stället är enbart tillverkat för att användas med den specificerade produkten. Om du försöker montera andra enheter på stället än de som angivits kan det leda till att stället välter vilket kan orsaka personskador eller skador på ägodelar.

Montering av bildskärmen.

Använd de medföljande fixeringsplattorna när du monterar bildskärmen på stället. Om du inte fäster bildskärmen på rätt sätt kan stället välta och orsaka skador.

Utsätt inte glaset för tyngd, slag eller stötar.

Se till att du inte tynger med händerna och din kroppsvikt mot glaset när du installerar bildskärmen. Slå inte mot glaset med hårda föremål, t.ex. en skruvmejsel.

Glaset kan gå sönder och orsaka personskador.

När du bär det flyttbara stället

Försöker du att själv, utan hjälp, flytta det flyttbara stället eller försöker du flytta det utan att följa anvisningarna riskerar du att skada dig. Undvik denna risk genom att följa nedanstående råd.

• Se till att två eller fler personer bär det flyttbara stället, men först sedan bildskärmen har monterats ned.
• Se till att du inte klämmer tårna under den undre plattan eller under glasets kanter.

Utsätt inte glaset för kraftiga stötar.

Stället är tillverkat av härdat glas men du bör ändå vara försiktig när du hanterar det. Om glaset går sönder kan glasbitarna orsaka skador; följ därför nedanstående säkerhetsföreskrifter.

• Slå inte på glaset eller tappa vassa föremål på det. Undvik att utsätta glaset för starka stötar.
• Repa inte glaset eller knacka på det med vassa föremål.
• Se till att inte hårda föremål, t.ex. en dammsugare, slår emot kanterna på glaset.

Placera stället på ett stabilt och plant golv. Se till att inte stativet placeras snett eller så att det lutar åt något håll. Du undviker detta genom att följa följande säkerhetsföreskrifter.

• O m du placerar stället på en mjuk vta, t.ex. en matta, bör du lägga något hårt under det.
• Installera inte stället på en plats där det utsätts för direkt solljus eller i närheten av ett värmeelement.
• Placera inte stället där det är varmt och fuktigt, inte heller utomhus.

Att observera angående användning

Du håller stället rent genom att då och då torka av det med en mjuk, torr duk. Envisa fläckar får du bort genom att använda en mjuk duk, lätt fuktad med ett utspätt diskmedel. Torka sedan efter med en mjuk, torr duk. Använd inga typer av kemikalier, som t.ex. thinner eller bensin, eftersom de kan skada ställets ytbehandling.

För Sony-återförsäljare

Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll, kontroll eller reparation av den här produkten.

Se till att ni är två som hjälps åt under installationen.

Se till att minst två personer installerar bildskärmen på det flyttbara stället. Om du försöker utföra installationen ensam kan det leda till en olycka eller skador. Se till att inte småbarn finns i närheten när installationen utförs.

Se till att du tänker på säkerheten när du monterar bildskärmen och följ monteringsanvisningarna noga.

Om inte monteringen görs på rätt sätt kan bildskärmen falla av och orsaka skador.

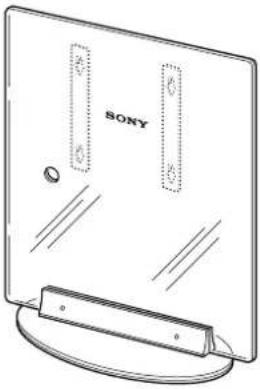

Kontrollera medföljande tillbehör

Tillbehör Antal Tillbehör Antal
Flyttbart ställ Fixeringsplatta	1		2

Installation av bildskärmen

WARNING!

Om nätkabeln kommer i kläm under eller mellan olika delar av utrustningen kan det leda till kortslutning eller elskador.

Om du skulle snubbla på nätkabeln eller bildskärmskabeln kan stället välta och skada någon eller något.

Dra nätkabeln och bildskärmskabeln genom hålet i stället.

Bestäm dig för var du vill placera stället och lägg sedan ned stället innan bildskärmen monteras.

Bildskärmen är tung. Därför rekommenderas du att först ta reda på var den ska installeras och sedan lägga ner den på golvet innan du monterar bildskärmen på stället.

Obs!

Dra eller skjut inte stället när det ligger på golvet; låt det ligga still. Gummifötterna på ställets basplatta kan lossna.

1

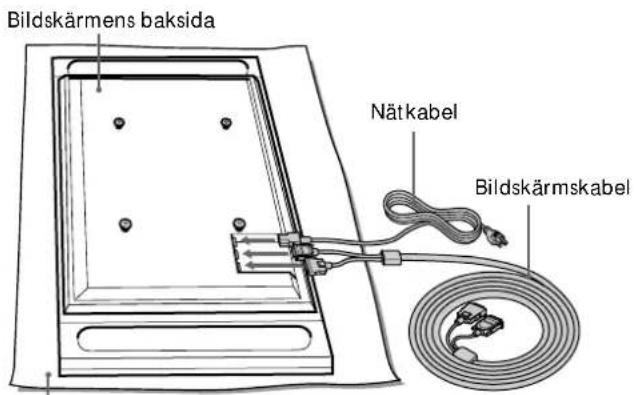

Anslut nätkabeln och bildskärmskabeln till bildskärmen.

Tips!

Mer information om hur du ansluter nätkabeln och bildskärmskabeln finns i bruksanvisningen till Sony Flat Panel Colour Television eller LCD Color Television.

Obs!

- O m högtalarna belastas med bildskärmens vikt kan det leda till att de deformeras eller att det blir glappkontakt i dem. Det undviker du genom att tänka på följande. (endast KLV-L42MRX1, KDL-L42MRX1(UK))

- Bär inte bildskärmen i högtalarna.

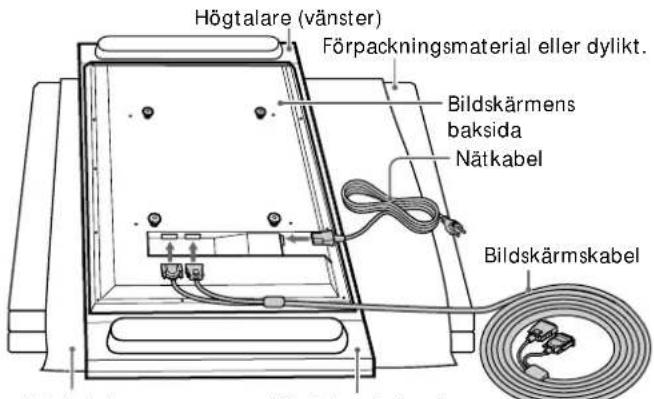

- N är du ansluter kablar till bildskärmen bör du lägga förpackningsmaterial eller liknande på golvet, lägg sedan bildskärmen med skärmen nedåt, så att högtalarna på vardera sidan av bildskärmen ligger fria från förpackningsmaterialet eller det underlag som du använder.

- Se till att bildskärmen ligger stabilt.

- Skydda bildskärmens skärmyta från smuts och eventuella skador med en mjuk duk, en filt eller liknande.

Mjuk duk
KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1

Mjuk duk
Högtalare (höger)
KLV-L42MRX1/KDL-L42MRX1(UK)

Från och med nu är de bilder som visas utan modellbeteckning baserade på färg-TV:n Flat Panel KLV-L42MRX1, KDL-L42MRX1(UK).

2

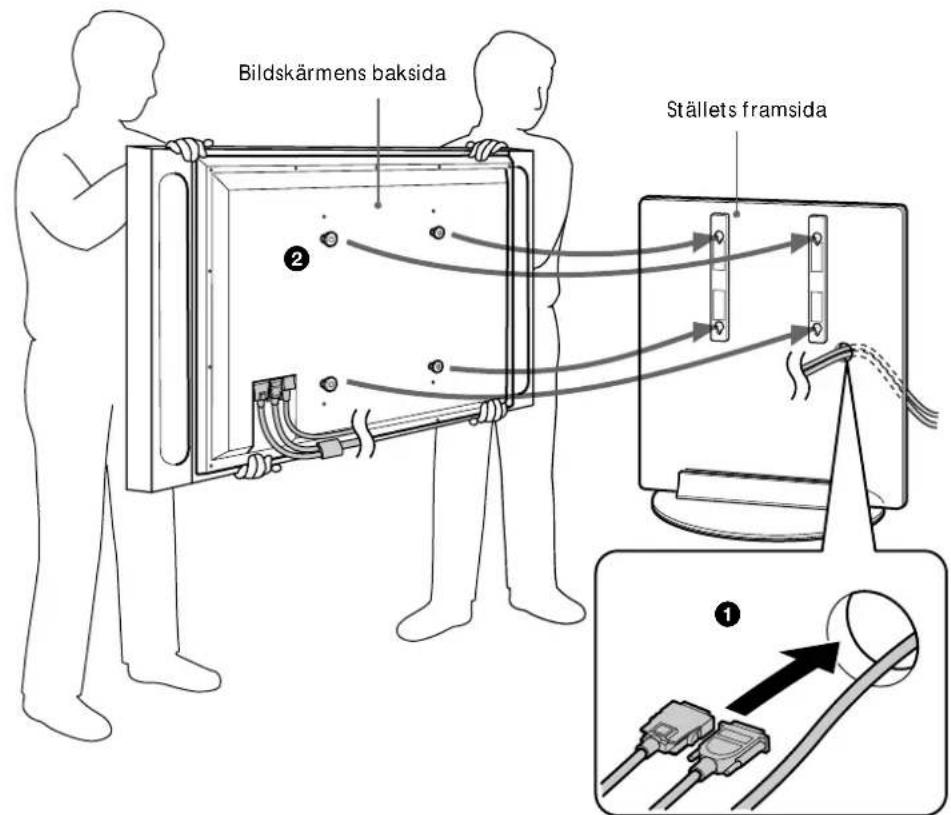

Montera bildskärmen på stället.

① Dra nätkabeln och bildskärmskabeln genom hålet i stället.
② Ta i förhand reda på var de fyra hålen på ställets fixtur sitter. Passa in krokarna på bildskärmens baksida i hålen på ställets fixtur.

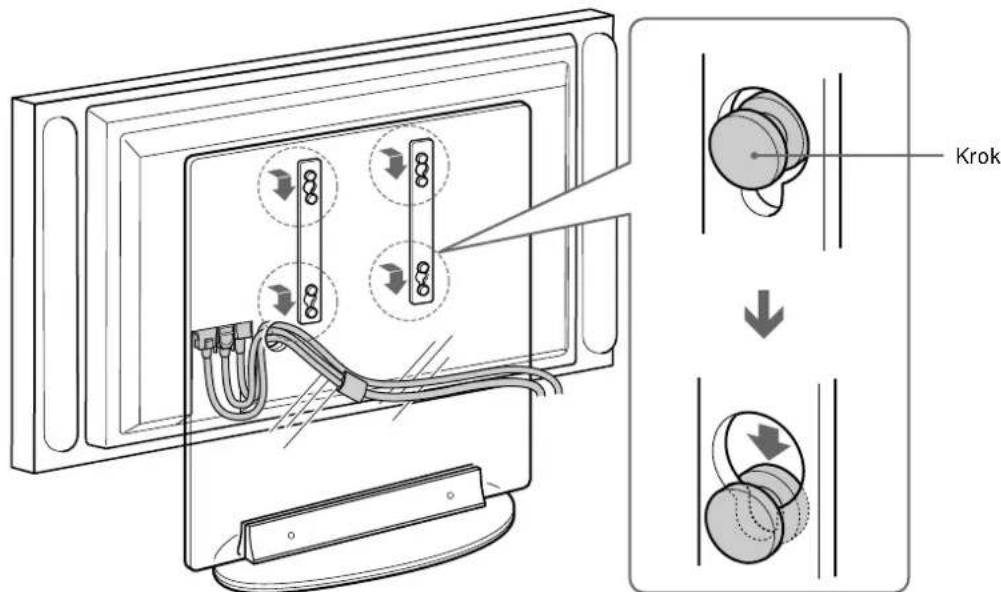

③ Se till att krokarna på bilskärmens baksida är ordentligt intryckta i fixturens fyra hål. Skjut sedan bildskärmen rakt nedåt tills den har hakat fast.

3

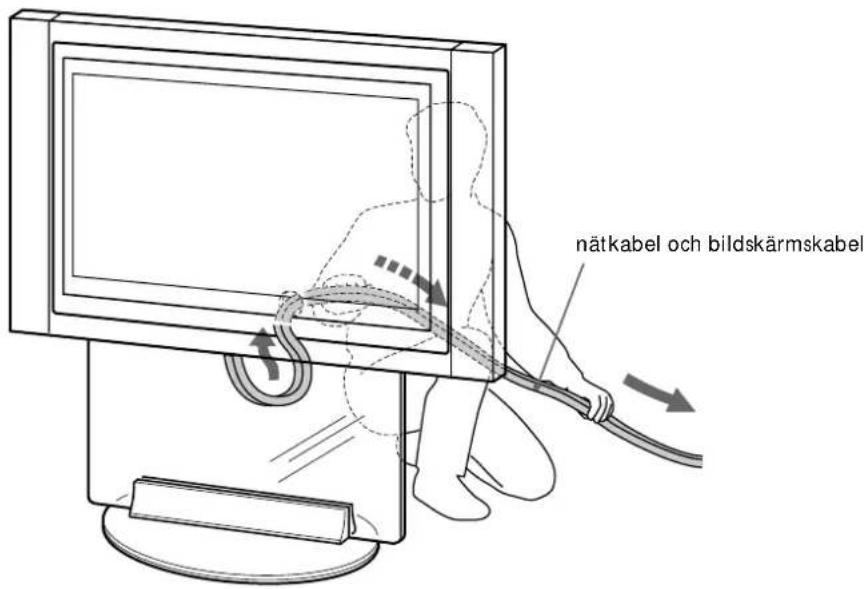

Linda upp eventuell nätkabel och bildskärmskabel som du dragit genom ställets hål.

Sträck ut nätkabeln och bildskärmskabeln genom att dra åt dig ändarna som du dragit genom hålet, fånga upp och säkra överblivet kablage så att du slipper lösa kabelhärvor.

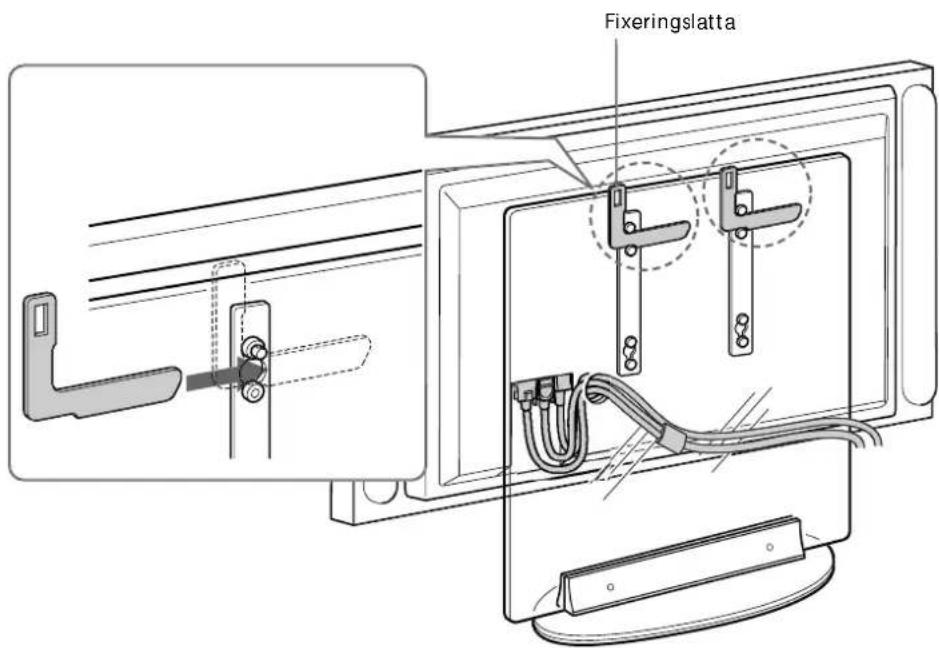

Fäst bildskärmen

Fäst fixeringsplattan så att bildskärmen inte lossnar.

① Tryck in fixeringsplattan mellan skruven på den övre delen av ställets fixtur och kroken på bildskärmen.
②Skjut in fixeringsplattan tills den L-formade delen ligger an emot skruven.

Säkerhetsåtgärder för att förhindra att stället välter

WARNING!

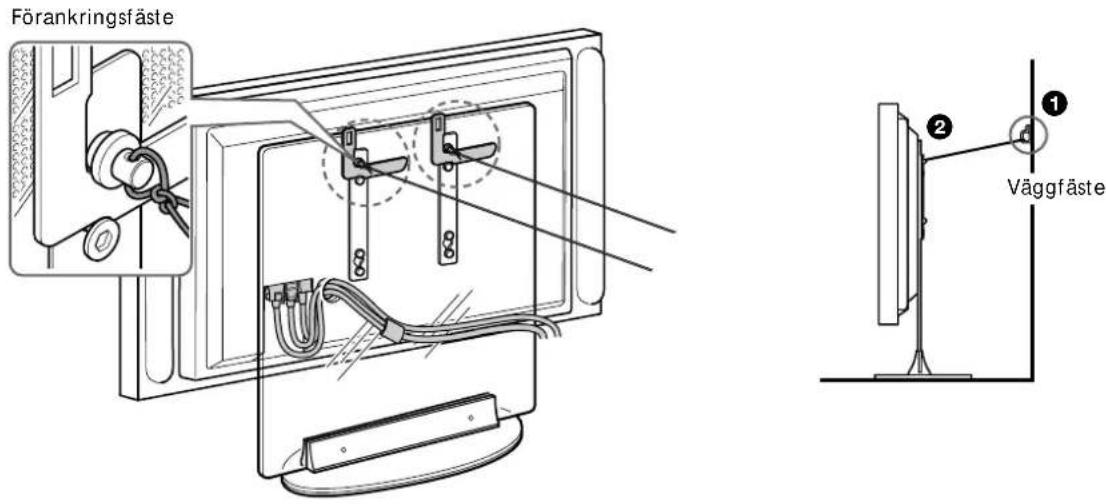

Tänk på följande så undviker du risken för att stället välter. Om du inte följer instruktionerna kan stället välta (t.ex. i vissa områden vid en jordbävning) med personskador eller materiella skador som följd. Förankra stället med hjälp av ett rep eller en kedja genom att fästa den ena änden i säkerhetskroken och den andra änden i en vägg, pelare eller liknande.

Ha ett rep, en kedja eller liknande (finns att köpa i handeln) och ett väggfäste redo innan du börjar.

①Fäst väggfästet på en stadig vägg eller pelare.

② Dra repet eller kedjan genom de båda hålen på förankringsfästet och fäst sedan den andra änden av repet, eller kedjan, i väggfästet.

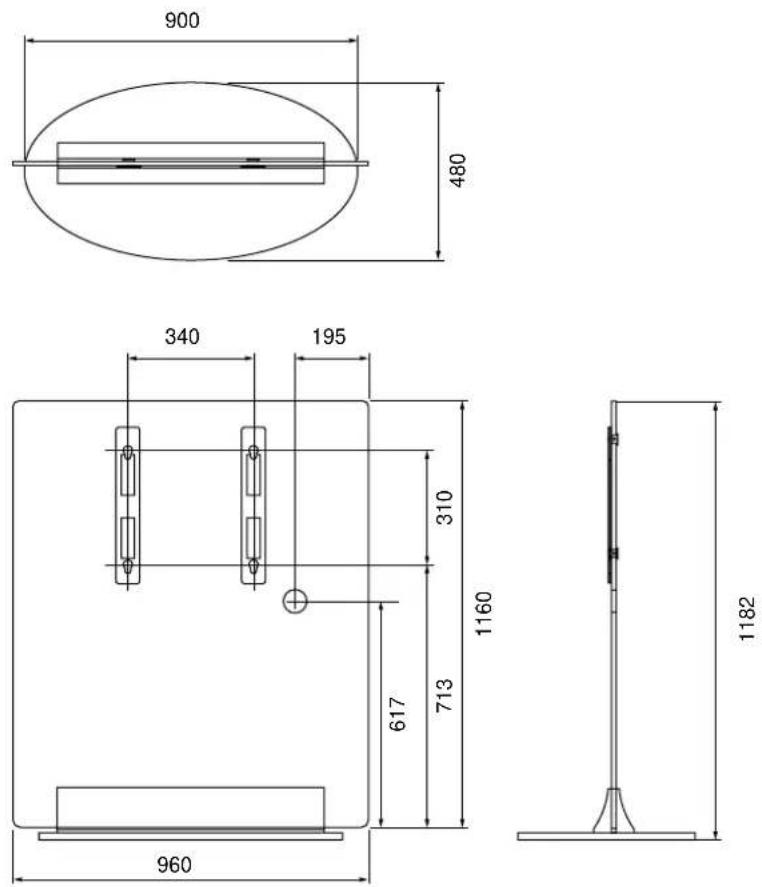

Specifikationer

Enhet: mm

Vikt: 57 kg

Utförande och specifikationer kan ändras utan föregående meddelande.
