GEBRUIKSAANWIJZING SUPF1 SONY

Dank u voor uw aankoop van dit product.

Voor klanten

Dit product mag alleen door bevoegde servicetechnici van Sony worden geïnstalleerd. De installatie moet namelijk worden uitgevoerd door ten minste twee personen en er zijn speciale zorg, veiligheid en kennis vereist voor deze installatie. Sony is niet aansprakelijk voor ongelukken of schade als gevolg van onjuist handelen of onjuiste installatie. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.

WAARSCHUWING

Als er geen rekening wordt gehouden met de veiligheidsmaatregelen of als het product onjuist wordt gebruikt, kan dit ernstig letsel of brand tot gevolg hebben.

In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zijn vereist om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar de gebruiksaanwijzing voor toekomstig gebruik.

Voor Sony-handelaars

Er zijn twee personen, speciale zorg en kennis vereist voor de installatie van een plasmatelevisie. Lees deze handleiding aandachtig door tijdens de installatie van een plasmatelevisie. Sony is niet aansprakelijk voor ongelukken of schade als gevolg van onjuist handelen of onjuiste installatie. Uw wettelijke rechten (indien van toepassing) worden niet aangetast. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.

Veiligheid

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit echter ernstig letsel veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongelukken te voorkomen.

LET OP

Deze zwevende standaard is alleen bedoeld voor gebruik met de volgende producten. Gebruik met andere producten leidt wellicht tot instabiliteit. Dit kan letsel tot gevolg hebben.

Opgegeven producten (vanaf maart 2004): Flatpanel-kleurentelevisie

(KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1/KLV-L42MRX1/KDL-L42MRX1(UK))

U kunt de zwevende standaard het beste een stukje bij de muur vandaan installeren.

WAARSCHUWING

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product.

Besteed de installatie uit aan Sony-handelaars.

Als andere personen dan Sony-handelaars de installatie uitvoeren, kan dit ernstig letsel tot gevolg hebben, omdat het beeldscherm en de standaard erg zwaar zijn.

U moet niet op de standaard leunen of aan de standaard gaan hangen.

De standaard kan dan omvallen en letsel veroorzaken.

Neem voldoende maatregelen om te voorkomen dat de standaard omvalt.

Als u dit niet doet, kan de zwevende standaard omvallen tijdens een aardbeving en letsel of beschadiging van eigendommen tot gevolg hebben. Veranker de standaard aan een muur of iets dergelijks om te voorkomen dat de standaard omvalt.

Installeer de standaard op een stevige, vlakke ondergrond.

Installeer de zwevende standaard niet zodat deze overhelt naar een kant. Als u dit wel doet, kan de zwevende standaard omvallen of kan het beeldscherm vallen. Dit kan letsel tot gevolg hebben.

Als u de standaard op een zachte ondergrond, zoals een mat of een kleed, plaatst, legt u eerst een plank op de gewenste plaats.

Gebruik geen gebarsten standaard.

Gebruik de zwevende standaard niet als deze is gebarsten.

Het glas kan breken en het beeldscherm kan vallen of de standaard kan omvallen.

Dit kan letsel veroorzaken.

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product.

Leun niet op en hang niet aan de standaard als het beeldscherm op de standaard is bevestigd.

De standaard kan omvallen. Dit kan ernstig letsel of de dood tot gevolg hebben.

Dek de ventilatieopeningen van het beeldscherm niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek), kan het beeldscherm oververhit raken. Dit kan brand tot gevolg hebben.

Het netsnoer en de beeldschermkabel mogen niet beklemd raken.

- H et netsnoer en de beeldschermkabel mogen niet beklemd raken wanneer u het beeldscherm op de standaard installeert. Wordt het netsnoer of de beeldschermkabel beschadigd, dan kan dit leiden tot brand of elektrische schokken.

- Ga niet op het netsnoer of de beeldschermkabel staan wanneer u de standaard verplaatst. Het netsnoer of de beeldschermkabel kan worden beschadigd. Dit kan leiden tot brand of elektrische schokken.

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de standaard.

Deze standaard is alleen geschikt voor gebruik met de opgegeven producten. Als u andere apparaten plaatst dan de opgegeven producten, kunnen deze vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Het beeldscherm bevestigen.

Bevestig het beeldscherm op de standaard met de bijgeleverde montageplaten. Als het beeldscherm niet goed is bevestigd, kan dit vallen en letsel veroorzaken.

Oefen geen druk uit op het glas en stel het niet bloot aan harde schokken.

Oefen geen druk uit op het glas met uw hand tijdens het installeren van het beeldscherm. Sla niet op het glas met harde voorwerpen, zoals een schroevendraaier of iets dergelijks.

Het glas kan breken en letsel veroorzaken.

De zwevende standaard verplaatsen

Als u de zwevende standaard alleen, of niet volgens de juiste procedure, verplaatst, kan dit letsel veroorzaken. Volg het onderstaande advies om dit te voorkomen.

• Twee of meer personen moeten de zwevende standaard dragen. De standaard mag pas worden opgetild nadat het beeldscherm is verwijderd.
• Zorg dat uw tenen niet beklemd raken onder de onderste plaat of de hoek van het glas.

Stel het glas niet bloot aan erge schokken.

Deze standaard is gemaakt van getemperd glas, maar u moet nog steeds voorzichtig zijn. Als het glas breekt, kunnen glassplinters letsel veroorzaken. U moet dus rekening houden met de onderstaande voorzorgsmaatregelen.

• Sla niet tegen het glas en laat geen voorwerpen met scherpe punten op het glas vallen. Vermijd erge schokken.
• Kras niet op het glas en duw niet met scherpe voorwerpen tegen het glas.
• Laat geen harde voorwerpen, zoals een stofzuiger, tegen de randen van het glas stoten.

Opmerking over de installatie

Installeer de standaard op een stevige, vlakke vloer. De standaard mag niet met een hoek of leunend in één richting worden geïnstalleerd. Neem de volgende voorzorgsmaatregelen in acht om dit te voorkomen.

• Als u de standaard op een zacht oppervlak, zoals een mat of vloerkleed, installeert, moet u eerst een plank op de gewenste locatie leggen.
• Installeer de standaard niet op een locatie waar deze wordt blootgesteld aan direct zonlicht of aan de warmte van een verwarmingsbron.
• Installeer de standaard niet op een hete of vochtige locatie of buiten.

Opmerking over het gebruik

U kunt de standaard schoon houden door deze regelmatig schoon te vegen met een droge, zachte doek. U kunt hardnekkige vlekken verwijderen met een doek die licht is bevochtigd met verdund zeepsop. Veeg het gebied vervolgens droog met een droge, zachte doek. Gebruik geen chemicaliën, zoals thinner of benzine, omdat deze de afwerking van de standaard kunnen aantasten.

Voor Sony-handelaars

Lees de bovenstaande veiligheidsmaatregelen aandachtig door en houd voldoende rekening met de veiligheid tijdens het installeren, onderhouden, controleren en repareren van dit product.

Ten minste twee personen moeten het installatiewerk uitvoeren.

Ten minste twee personen moeten het beeldscherm op de zwevende standaard bevestigen. Als één persoon het installatiewerk uitvoert, kan dit een ongeluk of letsel tot gevolg hebben. Houd kleine kinderen uit de buurt tijdens de installatie.

Bevestig het beeldscherm stevig op de standaard volgens de juiste procedure.

Als het beeldscherm niet stevig is bevestigd, kan dit vallen en letsel veroorzaken.

De onderdelen controleren

Naam Aantal Naam Aantal

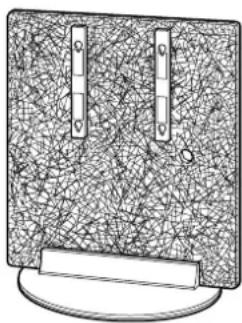

Zwevende standaard Montageplaatje	1		2

Het beeldscherm installeren

WAARSCHUWING

Als het netsnoer beklemd raakt onder of tussen onderdelen van de apparatuur, kan dit kortsluiting of elektrische schokken tot gevolg hebben.

Als u over het netsnoer of de beeldschermkabel struikelt, kan de standaard omvallen. Dit kan letsel tot gevolg hebben.

Het netsnoer en de beeldschermkabel door het gat in de standaard leiden.

Bepaal eerst de installatieplaats en leg de standaard neer voordat u het beeldscherm installeert.

Aangezien het beeldscherm zwaar is, kunt u het beste eerst bepalen waar u dit wilt installeren en het beeldscherm daar neerleggen voordat u het beeldscherm op de standaard installeert.

Opmerking

Duw of druk niet op de standaard als deze op de vloer ligt. De rubberen steunen aan de onderzijde van de standaard kunnen losraken.

1

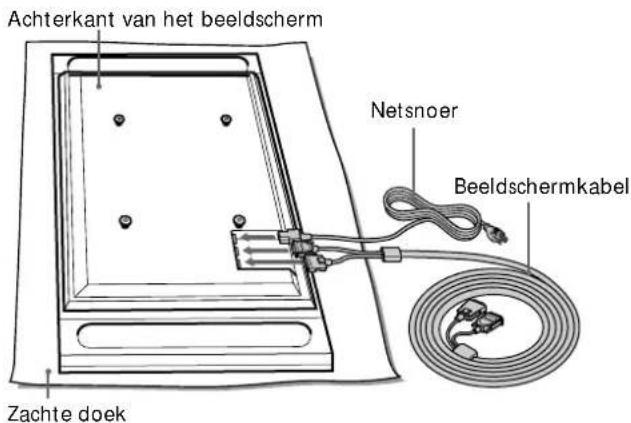

Sluit het netsnoer en de beeldschermkabel aan op het beeldscherm.

Tip

Raadpleeg de gebruiksaanwijzing van de Sony flatpanel-kleurentelevisie of LCD-kleurentelevisie voor meer informatie over het aansluiten van het netsnoer en de beeldschermkabel.

Opmerkingen

• Als de luidsprekers het gewicht van het beeldscherm moeten dragen, kan dit vervorming of een losse aansluiting van de luidsprekers tot gevolg hebben. Houd rekening met de volgende punten om dit te voorkomen. (Alleen voor de KLV-L42MRX1, KDL-L42MRX1(UK))
• H oud de luidsprekers niet vast als u het beeldscherm verplaatst.

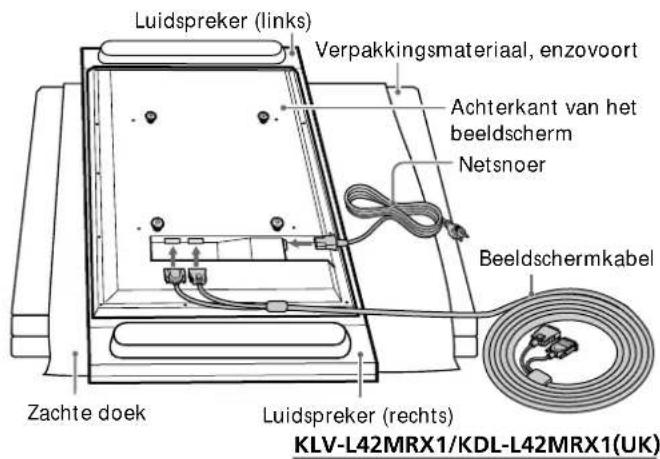

• W anneer u de kabels aansluit op het beeldscherm, plaatst u verpakkingsmateriaal op de vloer en legt u het beeldscherm met het glas naar beneden op de vloer zodat de luidsprekers aan beide kanten van het beeldscherm niet op het verpakkingsmateriaal rusten.

• Zorg ervoor dat het beeldscherm stabiel ligt.

- Gebruik een zachte doek om het glas van het beeldscherm te beschermen tegen beschadiging of vuil.

KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1

De afbeeldingen die vanaf nu worden weergegeven zonder vermelding van de modelnaam, zijn gebaseerd op de flatpanel-kleurentelevisie KLV-L42MRX1, KDL-L42MRX1(UK).

2

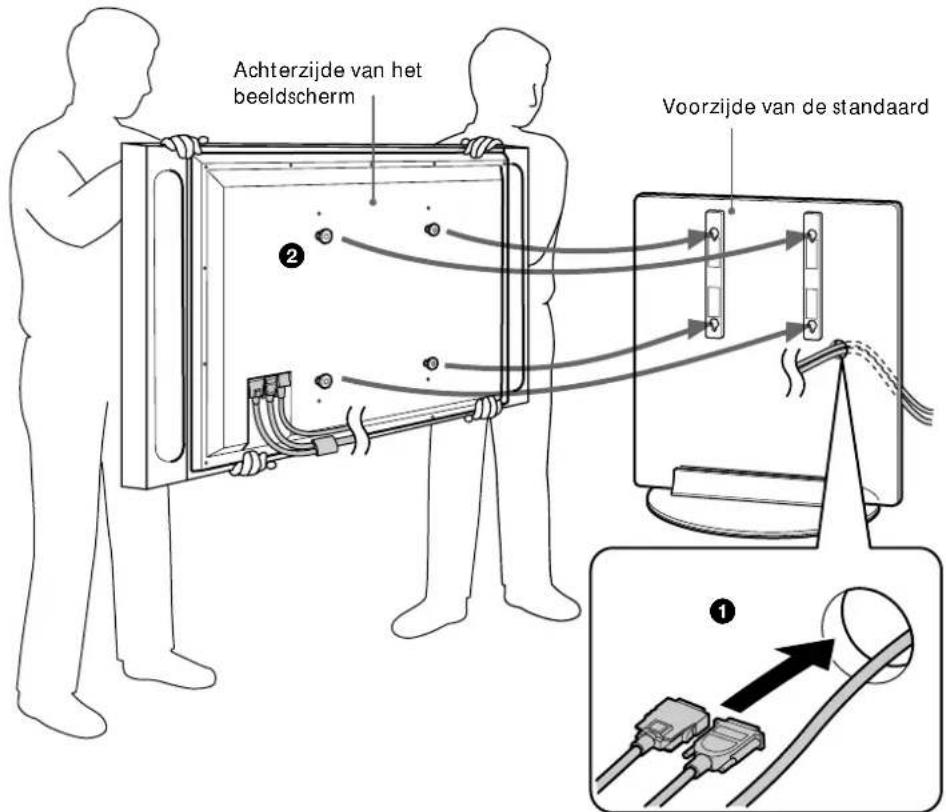

Installeer het beeldscherm op de standaard.

①Leid het netsnoer en de beeldschermkabel door het gat in de standaard.
②Controleer eerst de positie van de vier bevestigingsgaten op de standaard.

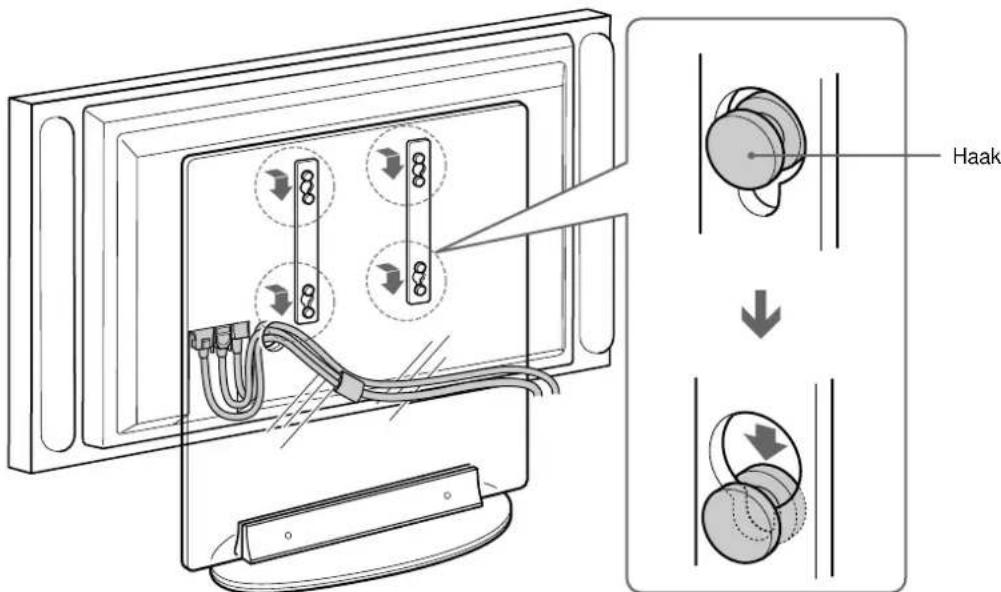

Pas de haken aan de achterzijde van het beeldscherm in de bevestigingsgaten van de standaard.

③ Controleer of de haken aan de achterzijde van het beeldscherm volledig in de bevestigingsgaten zijn geplaatst. Schuif vervolgens het beeldscherm recht omlaag tot dit vastklikt.

3

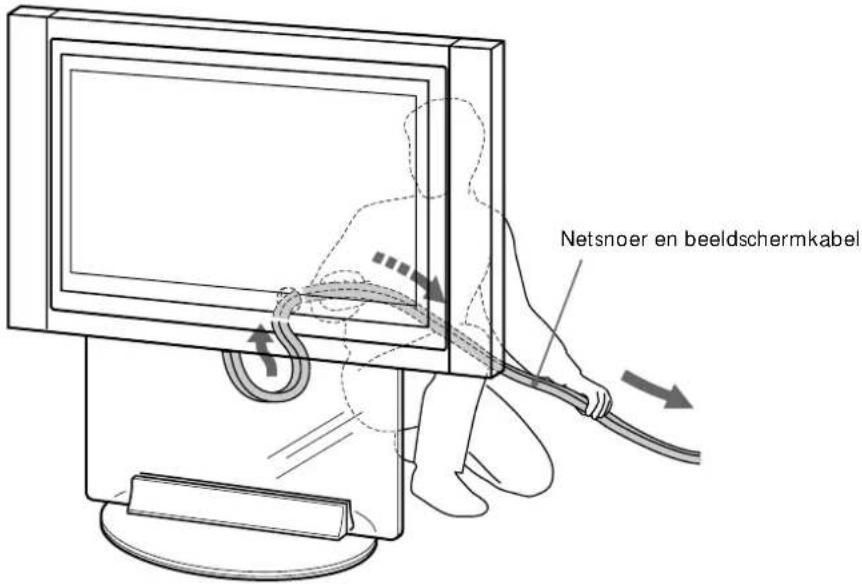

Trek het netsnoer en de beeldschermkabel die al door het gat in de standaard zijn geleid, strak zodat de speling verdwijnt.

Trek aan de uiteinden van het netsnoer en de beeldschermkabel die al door het gat in de standaard zijn geleid en trek het netsnoer en de kabel strak zodat de speling verdwijnt.

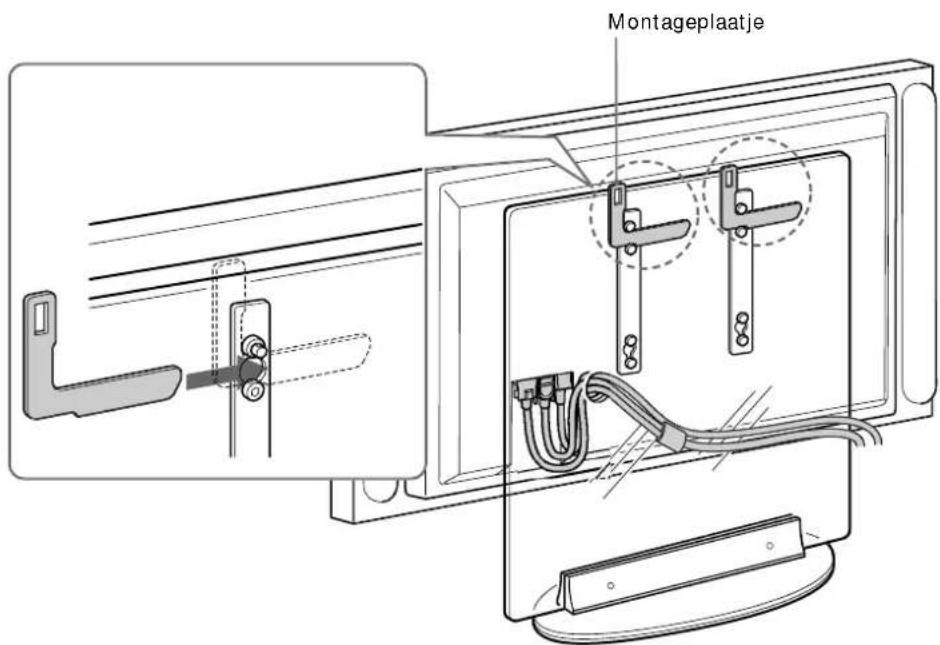

Het beeldscherm monteren

Bevestig het montageplaatje om te voorkomen dat het beeldscherm valt.

① Plaats het montageplaatje tussen de schroef aan de bovenzijde van de standaard en de haak van het beeldscherm.
②Schuif het montageplaatje tot de hoek van de L-figuur tegen de schroef komt.

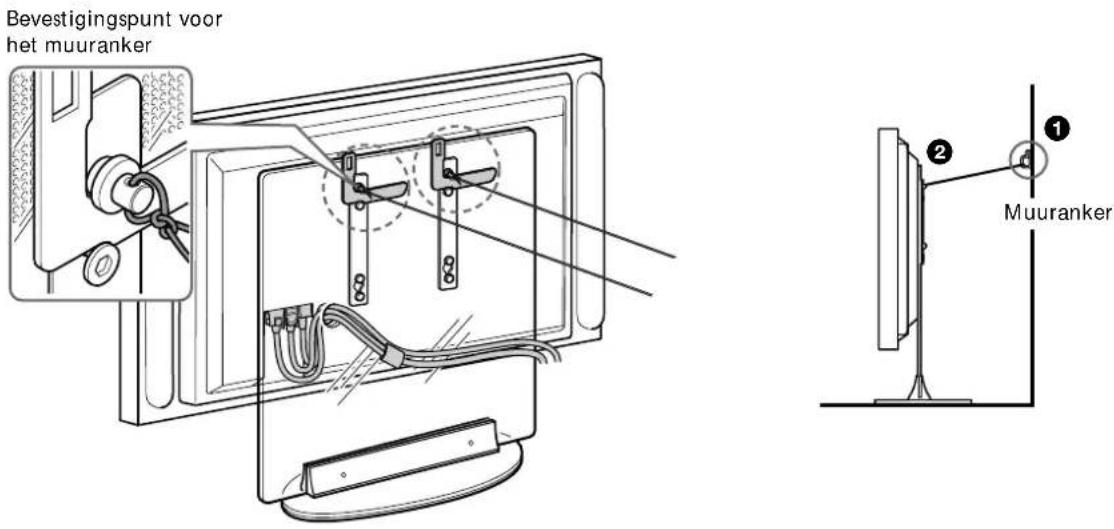

Veiligheidsmaatregelen om omvallen te voorkomen

WAARSCHUWING

Neem voldoende maatregelen om te voorkomen dat de standaard omvalt. Als u dit niet doet, kan de zwevende standaard omvallen tijdens een aardbeving en letsel of beschadiging van eigendommen tot gevolg hebben. Zet de standaard vast met een koord of ketting. Bevestig het ene uiteinde van het koord of de ketting aan de bevestigingshaak en het andere uiteinde aan de muur of de pilaar.

Leg van tevoren een koord of ketting en het muuranker klaar.

①Bevestig het muuranker aan een stevige muur of pilaar.
② Trek het koord of de ketting door beide bevestigingspunten voor het muuranker en bevestig het andere uiteinde van het koord of de ketting aan het muuranker.

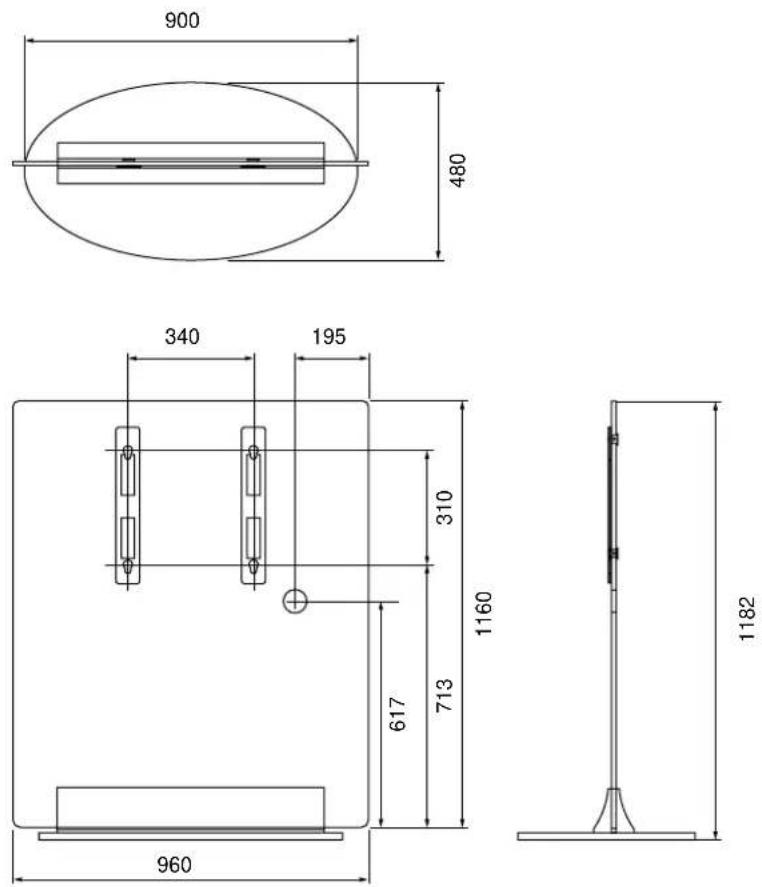

Technische gegevens

Eenheid: mm

Gewicht: 57 kg

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder kennisgeving.
