KULLANIM KILAVUZU SUPF1 SONY

Bu ürünü satın aldığınız için teşekkür ederiz.

Müşterilerimize

Bu ürün, en az iki kişi, özel dikkat, güvenlik ve teknik gerektirdiğinden, sadece kalifiye Sony servis temsilcileri tarafından kurulmalıdır. Sony yanlış taşıma veya kurulumdan dolayı doğacak kazalar veya hasarlardan sorumlu değildir. Kanuni haklarınız (eger varsa) bundan etkilenmezler.

UYARI

Güvenlik önlemlerine uyulmaz ve ürün yanlış kullanlırsa, yangına veya ciddi yaralanmalara neden olabilir.

Bu elkitabı, kazaları önlemek ve ürünün doğru kullanılmasını sağlamak için gerekli önemleri gösterir. Bu elkitabını baştan sona okumaya ve ürünü doğru kullanmaya dikkat edin. Bu elkitabını, ileride de başvurmak için saklayın.

Sony saticilarina

Bir plazma TV'sinin kurulumu en az iki kişi, özel dikkat, ve teknik gerektirir. Bir plazma TV'sini kurarken, bu elkitabına dikkatlice başvurunuz. Sony yanlış taşıma veya kurulumdan dolayı doğacak kaza veya hasarlardan sorumlu değildir. Kanuni haklarınız (eger varsa) bundan etkilenmezler. Lütfen kurulumdan sonra bu elkitabını müşteriye veriniz.

Güvenlik

Sony tarafından geliştirilen ürünler, güvenlik önde tutularak tasarlanır. Bununla birlikte, ürün yanlış kullanılırsa, yanma, elektrik çarpması, ürünün düşürülmesi veya ürünün yıkılması gibi nedenlerle ciddi yaralanmalara neden olabilir. Kazaları önlemek için, güvenlik önlemlerine uymaya dikkat edin.

TEDBİR

Bu Ayaksız Sehpa sadece aşağıdaki ürünler ile kullanmak üzere planlanmıştır. Başka cihazlar ile kullanımı dayanıksızlıktan dolayı yaralanmalara yol açabilir.

Belirtilen ürünler (Mart 2004 itibari ile):Düz Panel Renkli TV

(KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/

KDE-P50MRX1/KE-P50MRX1/KLV-L42MRX1/KDL-L42MRX1(UK))

Ayaksız Sehpanın, duvar ile arasında kısa bir mesafe olacak biçimde kurulmasını öneririz.

UYARI

Aşağıdaki önlemlere uyulmaması durumunda, yangın, elektrik çarpması, ürünün yıkılması veya ürünün düşürülmesi sonucu ölüm veya ciddi yaralanma olasılığı vardır.

Kurulum işini Sony satıcısına verin.

Kurulum işi Sony saticılarından başkaları tarafından yapılırsa, sehpanın ağırlığı nedeniyle ciddi yaralanmalar meydana gelebilir.

Sehpaya yaslanmayın ve asılmayın.

Sehpa yıkılıp yaralanmalara neden olabilir.

Sehpanın yıkılmaması için önlem alın.

Aksi taktirde, Ayaksız Sehpa deprem durumunda yıkılıp yaralanmalara veya mal kaybına neden olabilir. Sehpanın yıkılmasını önlemek için duvar, vs.ye bağlayın.

Sehpanın sert ve düzgün zemin üzerine kurulduğundan emin olun.

Sehpanın bir yöne eğimli olarak kurulmasına izin vermeyin. Aksi takdirde, Ayaksız Sehpa devrilebilir ya da Görüntü Birimi düşebilir ve bu yaralanmalara neden olabilir.

Sehpayı kilim ya da halı gibi yumuşak zemine kurarsanız, altına bir tahta yerleştirin.

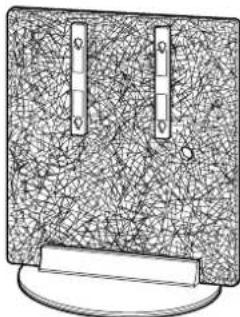

Çatlak sehpa kullanmayın.

Üzerinde çatlak varsa Ayaksız Sehpa'yı kullanmayın.

Cam kırılabilir ve Görüntü Birimi düşebilir veya sehpa devrilebilir.

Bu da yaralanmalara neden olabilir.

Aşağıdaki önlemlere uyulmaması durumunda, yangın, elektrik çarpması, ürünün yıkılması veya ürünün düşürülmesi sonucu ölüm veya ciddi yaralanma olasılığı vardır.

Görüntü Birimi kurulduktan sonra sehpaya yaslanmayın veya asılmayın.

Sehpa yıkılıp ölüme veya yaralanmalara neden olabilir.

Görüntü Birimi'nin havalandırma deliğini örtmeyin.

Havalandırma deliğini örterseniz (örtü vs. ile), içinde ısınma oluşabilir ve yangına sebep olur.

Güç kablosunun veya Görüntü Arabirim Kablosunun sıkışmasına engel olun.

• Görüntü Birimi sehpaya kurulurken güç kablosunun veya Görüntü Arabirim Kablosunun sıkışmamasına dikkat edin. Güç kablosu veya Görüntü Arabirim Kablosu zarar görürse, yangına veya elektrik çarpmasına neden olabilir.
• Görüntü Birimi Sehpasını taşırken güç kablosuna veya Görüntü Arabirim Kablosuna basmayın. Güç kablosu veya Görüntü Arabirim Kablosu zarar görebilir ve yangına veya elektrik çarpmasına neden olabilir.

Aşağıdaki önlemlere uyulmazsa, yaralanma veya mal kaybı oluşabilir.

Belirtilen ürünlerden başka herhangi bir cihaz kurmayın.

Bu sehpa, belirtilen ürünlerle birlikte kullanılmak üzere tasarlanmıştır. Belirtilen ürünlerden başka cihazlar kurarsanız, düşüp yaralanmalara veya mal kaybına neden olabilir.

Görüntü Birimini bağlayın.

Görüntü Biriminin, birlikte verilen sabitleme plakaları kullanılarak sehpaya bağlanmasına dikkat edin. Görüntü Birimi sağlam biçimde bağlanmazsa, düşüp yaralanmalara neden olabilir.

Cama ağırlığınızı vermeyin veya herhangi bir çarpmaya maruz bırakmayın.

Görüntü Birimini kurarken ellerinizi cama dayamayın. Cama tornavida vs. gibi ağır nesneler ile vurmayın. Aksi takdirde, cam kırılabilir ve yaralanmalara neden olabilir.

Ayaksız Sehpayı taşırken

Ayaksız Sehpa'yı tek başınıza veya ilgili yönergelere uymadan taşımaya çalışmak yaralanmalara neden olabilir. Bundan sakınmak için, aşağıdaki önerilere uyduğunuzdan emin olun.

• Ayaksız Sehpanın, üzerindeki Görüntü Birimi alındıktan sonra en az iki kişi tarafından taşınmasına dikkat edin.
• Ayak parmaklarının alt plakanın veya camın kenarının altında sıkışmamasına dikkat edin.

Cama aşırı sarsıntı uygulamayın.

Bu sehp a yumuşatılmış camdan yapılmış olmakla birlikte, yine de dikkat gerektirir. Cam kırılırsa, kırıklar yaralanmaya neden olabileceği için aşağıdaki önlemlere uyun.

• Cama vurmayın ve üzerine keskin uçlu nesneler düşürmeyin. Aşırı sarsıntılardan koruyun.
• Camı keskin nesnelerle kazımayın ve dürtmeyin.
• Elektrikli süpürge gibi sert nesneleri camın kenarına çarpmayın.

Kurulum hakkında not

Sehpayı sert ve düz bir zemin üzerine kurun. Sehpanın eğimli veya bir yöne yüklenecek biçimde kurulmasına izin vermeyin. Bunu önlemek için aşağıdaki önlemlere uyun.

– Sehpayı paspas veya halı gibi yumuşak bir yüzeye kuracaksanız, belirlenen yere önce bir tahta yerleştirin.
– Sehpayı doğrudan güneş alan veya ısıticılara yakın yerlere kurmayın.
– Sehpayı sıcak veya nemli yerlere ya da dış mekanlara kurmayın.

Kullanım hakkında not

Sehpayı temizlemek için, belirli aralıklarla kuru ve yumuşak bir bez kullanın. İnatçı lekeler, sulandırılmış bulaşık deterjanıyla biraz ıslatılmış bir bezle çıkarılabilir. Ardından bölgeyi yumuşak, kuru bir bezle silin. Sehpanın parlaklığını bozabileceği için, tiner, benzin gibi kimyasal maddeler kullanmayın.

Sony Saticıları için

Yukarıda açıklanan güvenlik önlemlerini baştan sona okuyun ve bu ürünün kurulum, bakım, denetim ve onarım işlemleri sırasında, güvenliğe gerekli dikkati gösterin.

Kurulum işleminin iki veya daha fazla kişinin yaptığından emin olun

Görüntü Birimi'ni Ayaksız sehpa üzerine iki veya daha fazla kişinin kurduğundan emin olun. Eğer kurulumu bir kişi tek başına yaparsa, bu kaza veya yaralanma ile sonuçlanabilir. Kurulum esnasında küçük çocukların uzakta tutulduğundan emin olun.

Aşağıdaki uygun yöntemi izleyerek, Görüntü Birimi'ni sağlam olarak kurduğunuzdan emin olun.

Eğer Görüntü Birimi sağlam olarak kurulmazsa, düşebilir ve yaralanmaya sebep olabilir.

Parçaları denetleme

Adı Miktarı Adı Miktarı
Ayaksız Sehpa Sabitleme plakası	1		2

Görüntü Birimini Kurma

UYARI

Güç kablosu cihazın altında veya parçaları arasında sıkışırsa, kısa devreye veya elektrik çarpmasına neden olabilir.

Güç kablosuna veya Görüntü Arabirim Kablosuna takılırsanız, sehpa devrilip yaralanmalara neden olabilir.

Güç Kablosunu ve Görüntü Arabirim Kablosunu sehpadaki delikten geçirin.

Kurulum yerine karar verin ve sehpayı yatırın.

Sehpa ağırdır; bu nedenle, kurulum yerine önceden karar vermeniz ve Görüntü Birimini üzerine kurmadan önce sehpayı buraya yatırmanız önerilir.

Not

Sehpa zemin üzerindeyken itmeyin veya çekmeyin. Aksi taktirde, sehpanın tabanındaki lastik ayaklar yerinden çıkabilir.

1

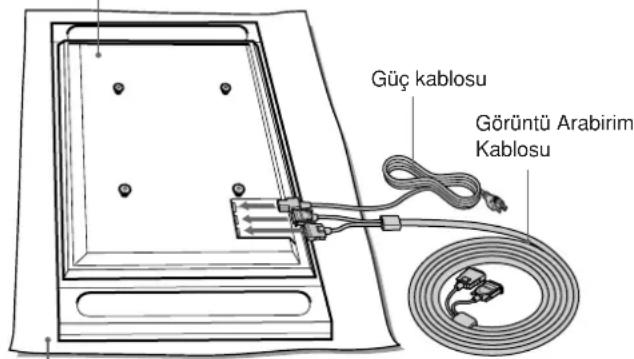

Güç Kablosunu ve Görüntü Arabirim Kablosunu Görüntü Birimine bağlayın.

ipucu

Güç kablosunu ve Görüntü Arabirim Kablosunu bağlama konusunda ayrıntılı bilgi için Sony'nin Düz Panel Renkli Televizyon veya LCD Renkli Televizyon yönerge elkitabına bakın.

Notlar

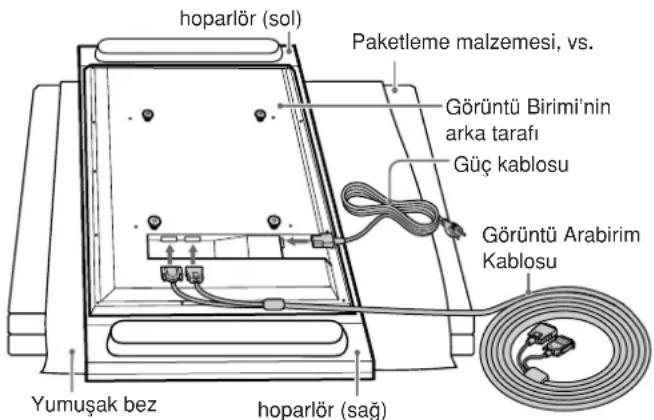

- Eğer Görüntü Birimi'nin ağırlığı hoparlörlerin üzerine verilirse, deformasyon veya hoparlörde bağlantı kaybı oluşabilir. Bunu önemek için aşağıdakikeri yapınız. (sadece KLV-L42MRX1, KDL-42MRX1(UK))

– Görüntü Birimini taşırken hoparlörleri tutmayın.
- Görüntü Birimi'nin kablolarını bağlarken, paketleme malzemesi vs. yere koyun ve Görüntü Birimi'ni onun üzerine yüz üstü gelecek şekilde yatırım, böylece Görüntü Birimi'nin iki tarafından bulunan hoparlörler paketleme malzemesinin vs. dışında kalacaklardır.
- Görüntü Birimi'ni özenle yerleştirdiğinizden emin olun.
- Görüntü Birimi'nin ekranını hasardan veya pislikten korumak için yumuşak bir örtü kullanın.

Görüntü Birimi'nin arka tarafı

Yumuşak bez

KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1

KLV-L42MRX1/KDL-L42MRX1(UK)

Bundan sonra model ismi olmayan resimler Düz Panel renkli televizyon KLV-L42MRX1, KDL-42MRX1(UK) ile alakalıdır.

2

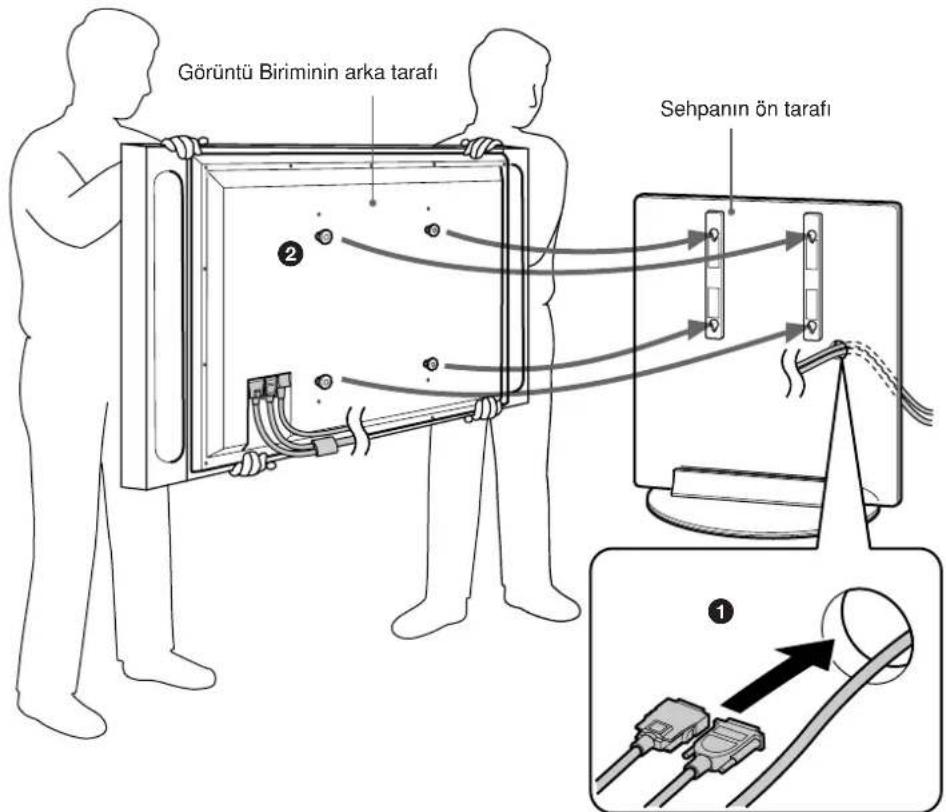

Görüntü birimini sehpaya kurun.

①Güç Kablosunu ve Görüntü Arabirim Kablosunu sehpadaki delikten geçirin.
②Once, sehpadaki sabitleyicide yer alan dört deliğin konumunu denetleyin. Görüntü Biriminin arkasındaki kancaları sehpanın sabitleyicisindeki deliklere geçirin.

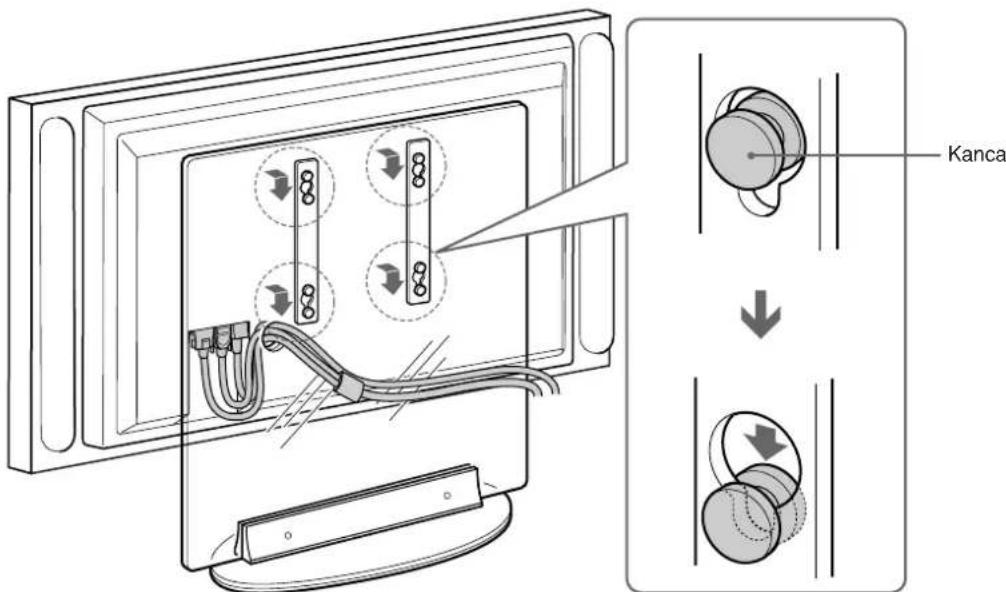

3 Görüntü Biriminin arkasındaki kancaların sabitleyicideki dört deliğe tam takılıp takılmadığını denetleyin. Görüntü Birimini, yerine oturuncaya kadar, düz olarak aşağı doğru kaydırın.

3

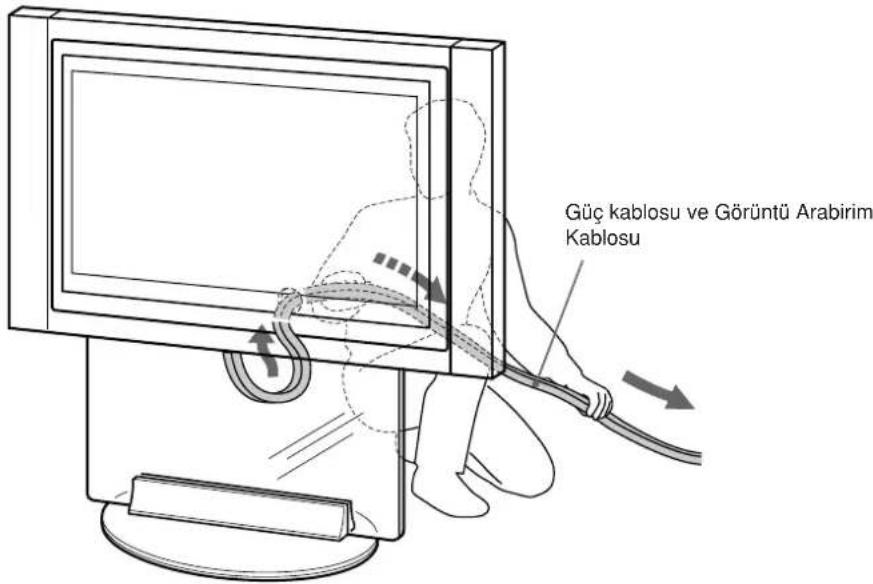

Sehpadaki delikten geçen güç kablosunun ve Görüntü Arabirim Kablosunun gevşekliğini alın.

Sehpadaki delikten geçen güç kablosunun ve Görüntü Arabirim Kablosunun uçlarını çekerek fazlalıklarını toplayın.

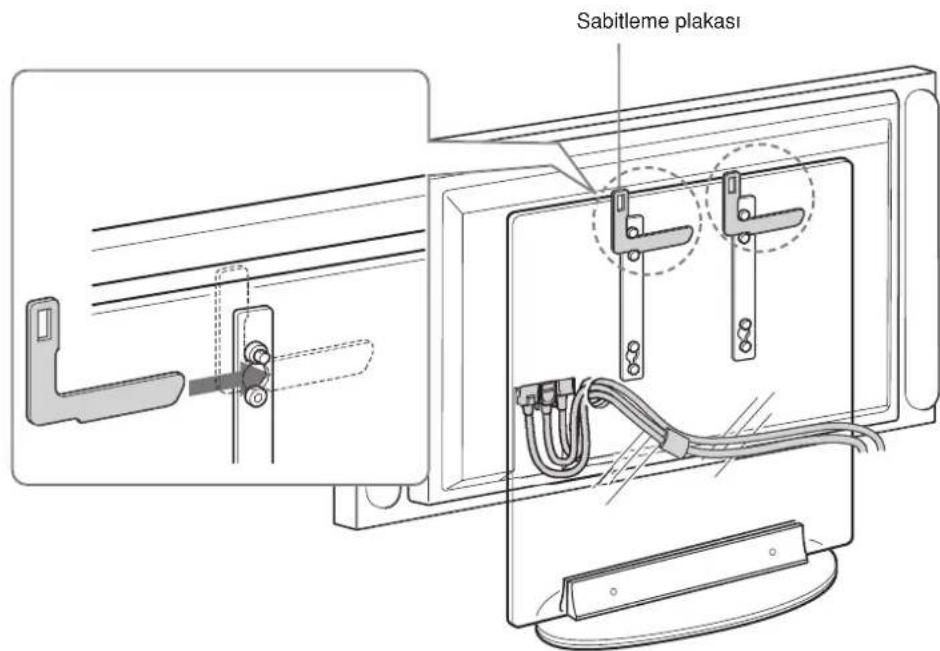

Görüntü Birimini Sabitleme

Görüntü Biriminin düşmemesi için sabitleme plakasını bağlayın.

① Sabitleme plakasını, sehpadaki sabitleyicinin üst kısmındaki vida ile Görüntü Birimindeki kancanın arasına sokun.
②Sabitleme plakasını, L-profilin köşesi vidaya temas edinceye kadar itin.

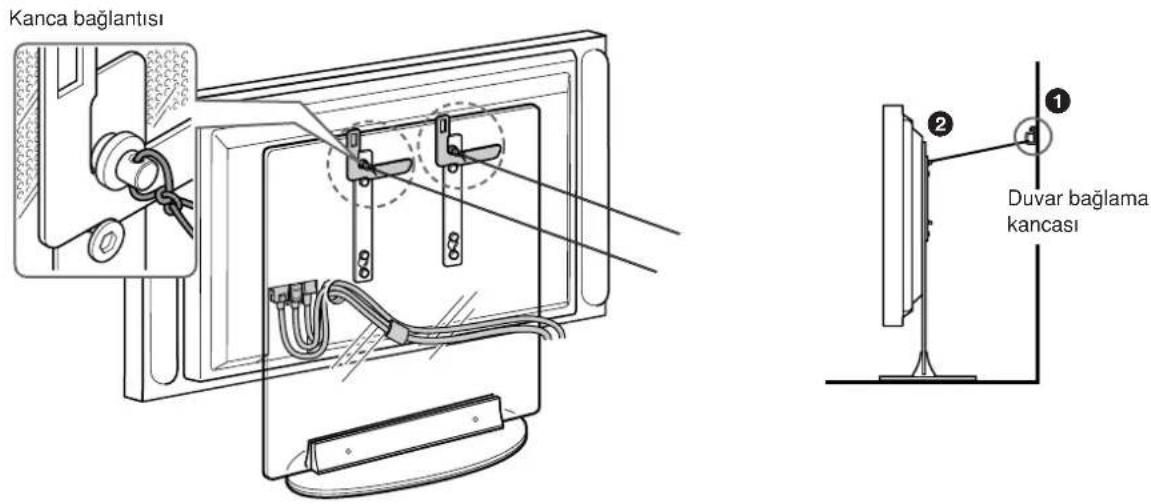

Düşmeyi önlemek için alınacak güvenlik önlemleri

UYARI

Sehpanın devrilmesine engel olmak için gereken önlemleri aldığımızdan emin olun. Aksi takdirde, Ayaksız Sehpa deprem sırasında devrilebilir ve yaralanmaya ya da diğer eşyaların zarar görmesine neden olabilir. Sehpayı bir ip ya da zincirin bir ucundan güvenlik kancasına, diğer ucundan da duvara bağlayarak sabitleyin.

Önceden ip veya zincir ve duvar bağlama kancası hazır ediniz.

① Duvar bağlama kancasını sağlam bir duvar veya sütuna sabitleyin.

② Ip veya zinciri kanca bağlantılarının deliklerinden geçirin ve ip veya zincirin diğer ucunu duvar bağlama kancasına bağlayın.

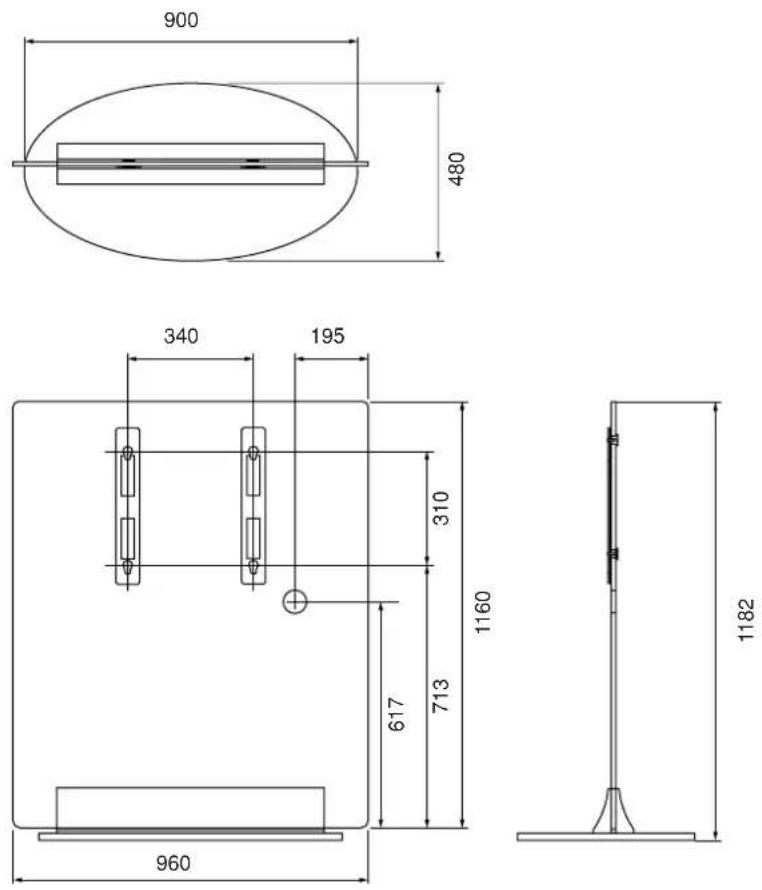

Teknik Özellikler

Birim: mm

Ağırlık: 57 kg

Tasarım ve teknik özellikler, haber verilmeksizin değiştirilebilir.
