KÄYTTÖOHJE SUPF1 SONY

Kiitos, että olet hankkinut tämän tuotteen.

Asiakkaille

Tämän tuotteen saa asentaa vain asiantunteva Sony-huolto, sillä asennus edellyttää vähintään kaksi henkilöä, erityistä varovaisuutta, turvallisuuden huomioon ottamista ja oikeaa tekniikkaa. Sony ei ole vastuussa onnettomuuksista tai vahingoista, jotka aiheutuvat tuotteen väärästä asennuksesta tai käsittelystä. Tämä ei vaikuta (mahdollisiin) asianomaisten lakien mukaisiin oikeuksiisi.

VAARA

Jos turvaohjeita ei noudateta tai tuotetta käytetään väärin, seurauksena voi olla vakava vammautuminen tai tulipalo.

Tässä käyttöohjeessa on kuvattu tuotteen oikea käyttö ja tärkeät varotoimet, joita noudattamalla voit välttää vahingot. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä tämä käyttöohje myöhempää ohjeiden tarvetta varten.

Sony-jälleenmyyjille

Plasmatelevision asentamisessa tarvitaan kaksi henkilöä, erityistä huolellisuutta ja oikeaa tekniikkaa. Kun asennat plasmatelevisiota, lue tämä käyttöohje huolellisesti. Sony ei ole vastuussa onnettomuuksista tai vahingoista, jotka aiheutuvat tuotteen väärästä asennuksesta tai käsittelystä. Tämä ei vaikuta (mahdollisiin) asianomaisten lakien mukaisiin oikeuksiisi. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Turvallisuus

Sonnyn tuotteet on suunniteltu turvallisiksi. Jos tuotteita käytetään väärin, ne voivat kuitenkin aiheuttaa tulipalon tai sähköiskun tai ne voivat kaatua tai pudota ja siten aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät tällaiset vahingot.

VAROITUS

Tämä jalusta on tarkoitettu käytettäväksi vain seuraavassa mainittujen kohdetuotteiden kanssa. Käyttäminen muiden tuotteiden kanssa voi johtaa yhdistelmän epävakauteen ja henkilövahinkoihin.

Kohdetuotteet (maaliskuussa 2004): Litteä paneeliväritelevisio

(KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/

KE-P50MRX1/KLV-L42MRX1/KDL-L42MRX1(UK))

Jätä asennuksessa jalustan ja seinän väliin hieman tilaa.

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalo, sähköisku tai tuotteen kaatuminen tai putoaminen ja siten vakava vamma tai hengenvaara.

Asennus on jätettävä Sony-jälleenmyyjän järjestettäväksi.

Jos joku muu kuin Sony-jälleenmyyjän osoittama henkilö suorittaa asennuksen, voi seurauksena olla vakava vamma, sillä näyttöyksikkö ja jalusta ovat erittäin painavia.

Älä nojaa jalustaan äläkä roiku siitä.

Jalusta voi kaatua ja aiheuttaa vamman.

Varmista, ettei jalusta pääse kaatumaan.

Jalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Ankkuroi jalusta esimerkiksi seinään, jotta se ei pääse kaatumaan.

Asenna jalusta varmasti tukevalle ja tasaiselle lattialle.

Asenna jalusta niin, ettei se kallistu mihinkään suuntaan. Muutoin jalusta voi kaatua tai näyttöyksikkö pudota. Tämä voi aiheuttaa vamman.

Jos asennat jalustan pehmeälle pinnalle, esimerkiksi matolle, aseta asennuskohtaan ensin sopiva levy.

Älä käytä murtunutta jalustaa.

Älä käytä jalustaa, jos siihen ilmaantuu murtuma.

Lasi voi rikkoutua ja näyttöyksikkö pudota tai jalusta kaatua. Tällöin voi seurata vammautuminen.

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalo, sähköisku tai tuotteen kaatuminen tai putoaminen ja siten vakava vamma tai hengenvaara.

Älä nojaa jalustaan äläkä roiku siitä, kun näyttöyksikkö on asennettu siihen.

Jalusta voi kaatua ja aiheuttaa vakavan vamman tai hengenvaaran.

Älä peitä näyttöyksikön tuuletusaukkoa.

Jos peität tuuletusaukon (esimerkiksi liinalla), laitteen sisäosat voivat kuumentua ja aiheuttaa tulipalon.

Varmista, ettei verkkovirtajohto tai näytön liitäntäkaapeli jää puristuksiin.

• V armista, ettei verkkovirtajohto tai näytön liitäntäkaapeli jää puristuksiin, kun asennat näyttöyksikön jalustaan. Jos verkkovirtajohto tai näytön liitäntäkaapeli vahingoittuu, seurauksena voi olla tulipalo tai sähköisku.
• Vältä astumasta verkkovirtajohdon tai näytön liitäntäkaapelin päälle, kun kannat näytön jalustaa. Verkkovirtajohto tai näytön liitäntäkaapeli voi vahingoittua, ja seurauksena voi olla tulipalo tai sähköisku.

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Tähän jalustaan saa asentaa vain mainitun kohdetuotteen.

Tämä jalusta on tarkoitettu käytettäväksi vain mainittujen kohdetuotteiden kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Näyttöyksikön kiinnittäminen.

Kiinnitä näyttöyksikkö jalustaan vakiovarusteisiin sisältyvillä kiinnityslevyillä. Jos näyttöyksikköä ei kiinnitetä pitävästi, se voi pudota ja aiheuttaa vamman.

Älä kohdista lasiin painoa äläkä jätä sitä alttiiksi iskuille.

Älä paina lasia käsillä, kun asennat näyttöyksikköä. Vältä kolhimasta lasia kovilla esineillä, esimerkiksi ruuvitaltalla.

Lasi voi murtua ja aiheuttaa vamman.

Jalustaa kannettaessa

Jos yksi henkilö yrittää yksinään siirtää jalustaa tai ohjeita ei noudateta, voi seurata vammautuminen. Noudata alla olevia ohjeita vammojen välttämiseksi.

• Kun jalustaa on tarkoitus kantaa, näyttöyksikkö on ensin irrotettava siitä. Vähintään kahden henkilön on osallistuttava kantamiseen.
  • V aro jättämästä varpaitasi puristuksiin pohjalevyn tai lasin reunan alle.

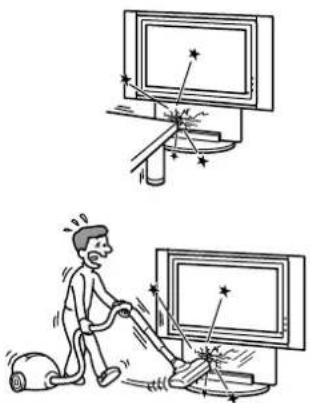

Suojaa lasi iskuilta.

Tämä jalusta on valmistettu karkaistusta lasista, mutta varovaisuutta on silti noudatettava. Jos lasi rikkoutuu, lasinsirpaleet voivat aiheuttaa vammoja. Noudata siksi seuraavia varotoimia.

• Älä lyö lasia äläkä pudota lasille teräviä esineitä. Suojaa lasi iskuilta.
• Älä naarmuta tai painele lasia terävillä esineillä.
• Vältä iskemästä lasin reunoja kovilla esineillä, esimerkiksi pölynimurilla.

Asennusta koskeva huomautus

Asenna jalusta tukevalle ja suoralle lattialle. Varmista, että jalusta asennetaan pystysuoraan niin, ettei se ole kallistuneena mihinkään suuntaan. Voit tehdä tämän noudattamalla seuraavia ohjeita.

• Jos asennat jalustan pehmeälle alustalle, esimerkiksi matolle, sijoita ensin asennuskohtaan sopiva levy.
• Älä asenna jalustaa lämmityslaitteen lähelle tai paikkaan, jossa se on alttiina suoralle auringonvalolle.
• Älä asenna jalustaa kuumaan tai kosteaan paikkaan tai ulos.

Käyttöä koskeva huomautus

Pyyhi jalusta aika ajoin puhtaaksi kuivalla, pehmeällä liinalla. Pinttyneet tahrat voit poistaa liinalla, joka on kevyesti kostutettu laimennetulla pesuaineliuoksella. Pyyhi alue lopuksi kuivalla, pehmeällä liinalla. Älä käytä puhdistuksessa liuottimia, kuten tinneriä tai bensiiniä, sillä ne voivat vahingoittaa jalustan pintaa.

Sony-jälleenmyyjille

Lue edellä olevat turvaohjeet kokonaan ja varmista erityisesti turvallisuus tämän tuotteen asennuksen, kunnossapidon, tarkastuksen ja korjauksen aikana.

Varmista, että asennustyöhön osallistuu vähintään kaksi henkilöä.

Varmista, että näyttöyksikön asentamiseen jalustaan osallistuu vähintään kaksi henkilöä. Jos yksi henkilö suorittaa asennuksen, seurauksena voi olla onnettomuus tai vamma. Pidä lapset poissa asennusalueelta asennuksen aikana.

Asenna näyttöyksikkö ohjeiden mukaan varmasti.

Jos näyttöyksikköä ei asenneta varmasti, se voi pudota ja aiheuttaa vamman.

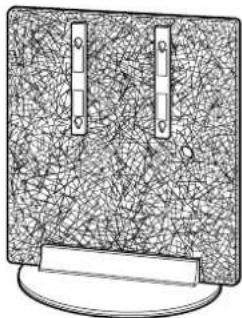

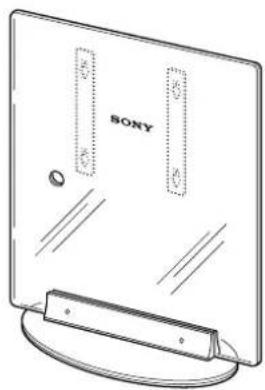

Tarkasta osat

Nimi Määrä Nimi Määrä
Jalusta Kiinnityslevy	1		2

VAROITUS

Jos verkkovirtajohto jää puristuksiin laitteiden alle tai väliin, seurauksena voi olla oikosulku tai sähköisku. Jos kompastut verkkovirtajohtoon tai näytön liitäntäkaapeliin, jalusta voi kaatua ja aiheuttaa vamman.

Pujota verkkovirtajohto ja näytön liitäntäkaapeli jalustassa olevan reiän läpi.

Päätä asennuspaikka ja laske jalusta alas ennen näyttöyksikön asennusta.

Näyttöyksikkö on painava, joten on tärkeää, että valitset asennuspaikan etukäteen. Aseta jalusta ensin asennuspaikkaan ja asenna näyttöyksikkö vasta sitten jalustaan.

Älä vedä tai työnnä jalustaa, kun se on lattialla. Jalustan pohjassa olevat kumitassut voivat irrota.

1 Liitä verkkovirtajohto ja näytön liitäntäkaapeli näyttöyksikköön.

Näyttöyksikön takaosa

Verkkovirtajohto

Katso Sonyn litteän paneeliväritelevision tai nestekideväritelevision käyttöohjeesta lisätietoja verkkovirtajohdon ja näytön liitäntäkaapelin liittämisestä.

Näytön

liitäntäkaapeli

- Jos näyttöyksikön paino kohdistuu kaiuttimiin, kaiuttimien muoto voi muuttua tai ne voivat irrota. Voit välttää tämän noudattamalla seuraavia ohjeita (vain KLV-L42MRX1, KDL-L42MRX1(UK)).

- Älä tartu kaiutinosiin kantaessasi näyttöyksikköä.

- Kun liität kaapelit näyttöyksikköön, aseta esimerkiksi pakkausmateriaalia pehmusteeksi lattialle ja aseta näyttöyksikkö pehmusteen päälle kuvaruutu alaspäin niin, että näyttöyksikön kummallakin puolella olevat kaiuttimet eivät ole pakkausmateriaalin tai muun pehmusteen päällä.

- Aseta näyttöyksikkö pehmustetun alustan päälle vakaasti.

- Suojaa näyttöyksikkö vahingoittumiselta ja lialta pehmeällä kankaalla.

Pehmeä kangas

KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1

Kaiutin (vasen)

Pakkausmateriaalia tms.

Näyttöyksikön

takaosa

Verkkovirtajohto

Näytön

liitäntäkaapeli

Pehmeä kangas

Kaiutin (oikea)

KLV-L42MRX1/KDL-L42MRX1(UK)

Tästä eteenpäin olevat kuvat, joissa ei ole mallinimeä, perustuvat litteään paneeliväritelevisioon KLV-L42MRX1 ja KDL-L42MRX1(UK).

2

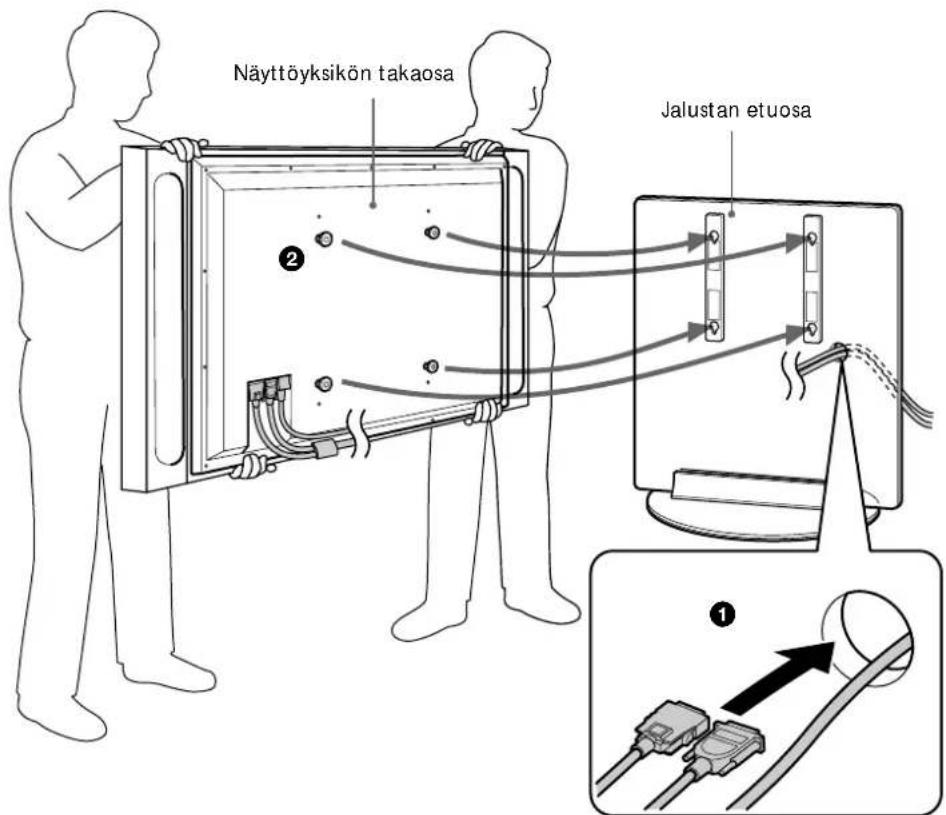

Asenna näyttöyksikkö jalustaan.

①Pujota verkkovirtajohto ja näytön liitäntäkaapeli jalustassa olevan reiän läpi.
② Tarkasta jalustan kiinnityskohdissa olevien reikien sijainti etukäteen.

Aseta näyttöyksikön takaosassa olevat koukut jalustan kiinnityskohdissa oleviin reikiin.

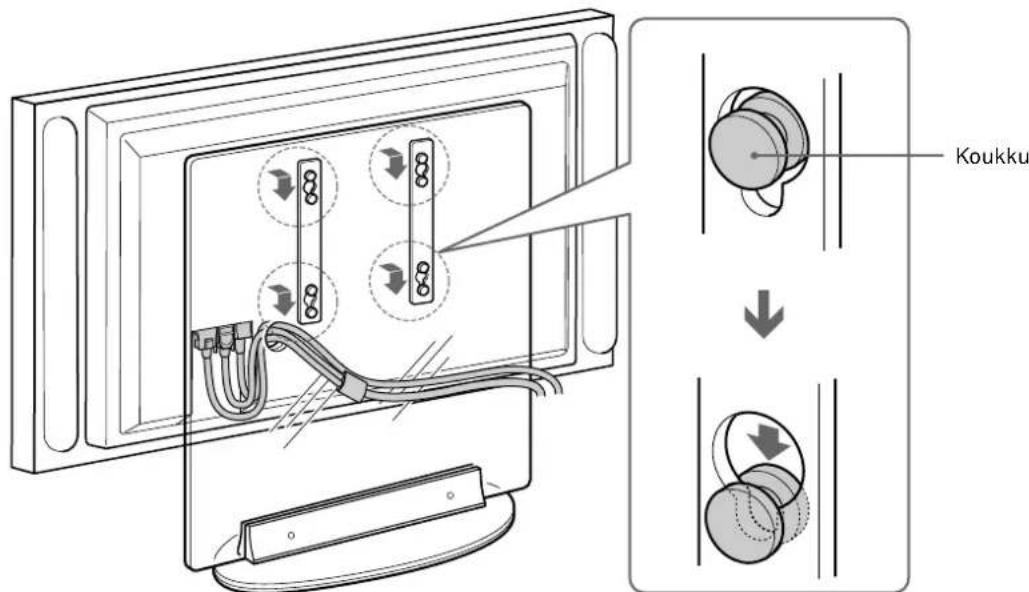

3 Varmista, että näyttöyksikön takaosassa olevat koukut ovat kokonaan asetettuina jalustan kiinnityskohdissa oleviin neljään reikään. Paina sitten näyttöyksikköä suoraan alaspäin, kunnes se napsahtaa paikalleen.

3

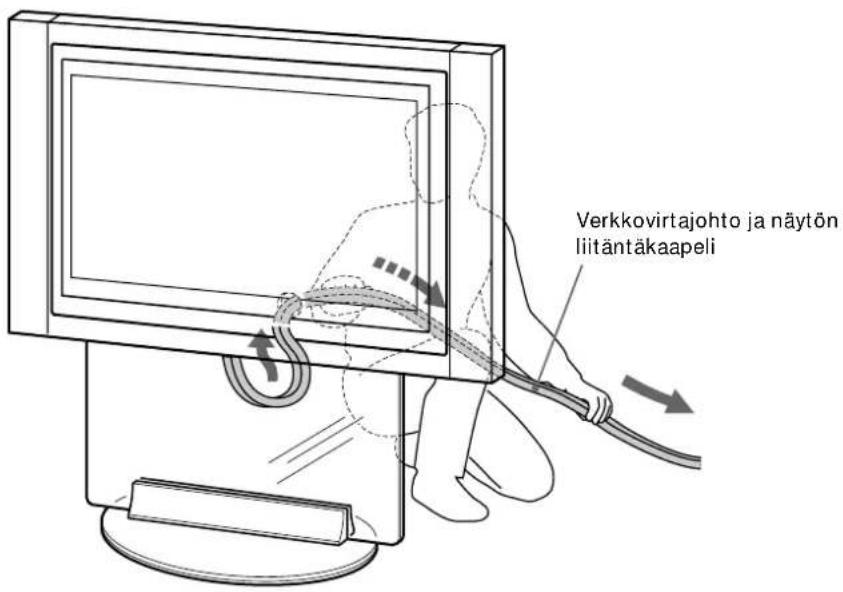

Vedä jalustassa olevan reiän läpi aiemmin pujotetun verkkovirtajohdon ja näytön liitäntäkaapelin ylimääräinen osa ulos.

Tartu jalustassa olevan reiän läpi aiemmin pujotetun verkkovirtajohdon ja näytön liitäntäkaapelin päihin ja vedä ylimääräinen osa ulos.

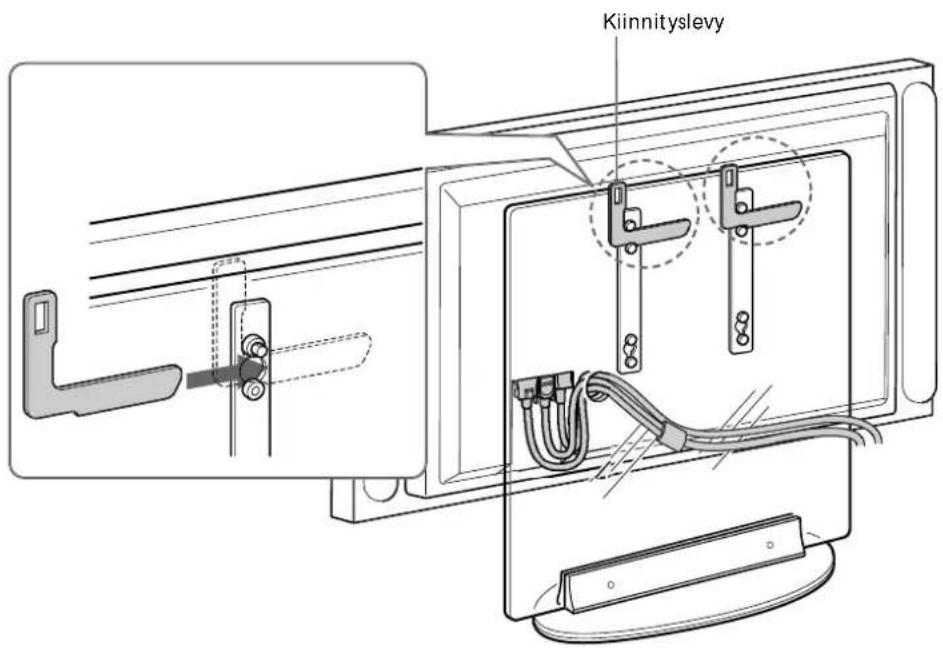

Näyttöyksikön kiinnittäminen

Asenna kiinnityslevy, jotta näyttöyksikkö ei putoa.

① Aseta kiinnityslevy jalustan ylemmässä kiinnityskohdassa olevan ruuvin ja näyttöyksikössä olevan koukun väliin.
② Työnnä kiinnityslevyä, kunnes L-kirjaimen muotoisen levyn kulma on ruuvia vasten.

Varotoimet jalustan kaatumisen estämiseksi

VAARA

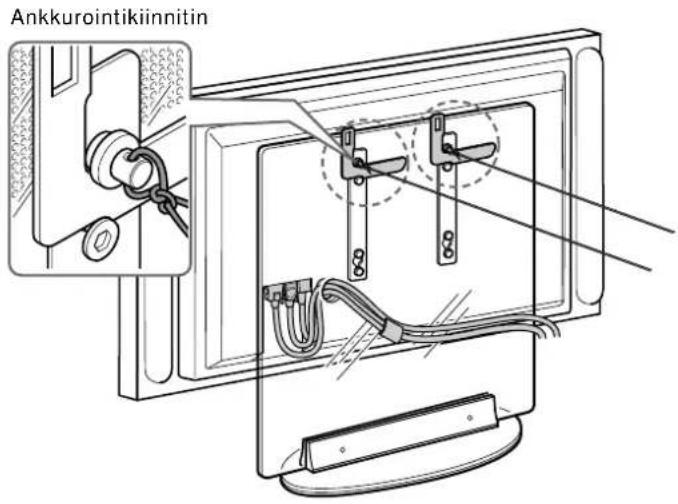

Varmista, ettei jalusta pääse kaatumaan. Jalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Ankkuroi jalusta köydellä tai ketjulla. Kiinnitä köyden tai ketjun toinen pää kiinnityskorvakkeeseen ja toinen pää seinään tai pilariin.

Valmistele köysi tai ketju ja seinäankkuointikiinnitin etukäteen.

① Kiinnitä seinäankkurointikiinnitin kestävään seinään tai pilariin.
② Pujota köysi tai ketju kummankin ankkurointikiinnittimen reiän läpi ja kiristä köyden tai ketjun toinen pää seinäankkurointikiinnittimeen.

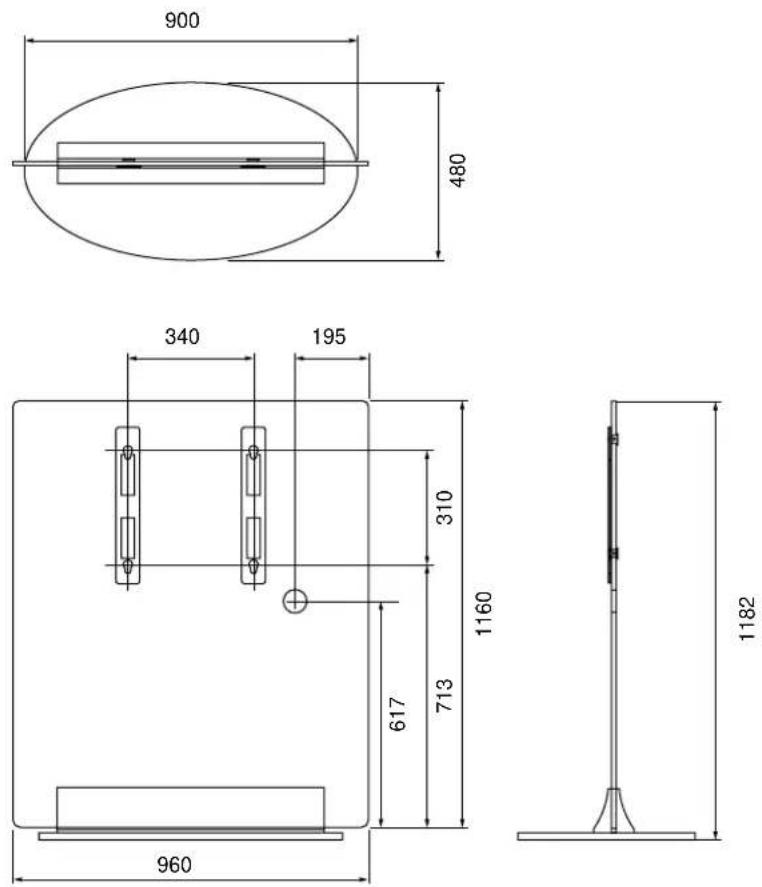

Tekniset tiedot

Mittayksikkö: mm

Paino: 57 kg

Valmistaja pidättää itsellään oikeuden muuttaa tuotteen mallia ja ominaisuuksia ilman erillistä ilmoitusta.
