MODE D'EMPLOI SUPF1 SONY

Merci d'avoir fait l'acquisition de ce produit.

A l'attention des clients

L'installation de ce produit doit être réalisée par des techniciens agréés Sony car elle exige la présence d'au moins deux personnes, certaines précautions, ainsi que des connaissances techniques et l'application de mesures de sécurité. Sony ne peut en aucun cas être tenu responsable de tout accident ou dommage provoqué par l'installation ou la manutention incorrecte du produit. Cette clause ne remet pas en cause vos droits légaux (le cas échéant).

AVERTISSEMENT

Le non-respect des consignes de sécurité ou l'usage incorrect de ce produit peut provoquer des blessures graves ou des incendies.

Ce mode d'emploi définit l'utilisation correcte du produit et énumère les précautions essentielles pour éviter tout accident. Lisez attentivement ce manuel et utilisez correctement le produit. Conservez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

A l'attention des détaillants Sony

Un téléviseur à écran plasma doit être monté par deux personnes spécialisées. Lors de l'installation d'un téléviseur à écran plasma, reportez-vous au présent mode d'emploi. Sony ne peut en aucun cas être tenu responsable de tout accident ou dommage provoqué par l'installation ou la manutention incorrecte du produit. Cette clause ne remet pas en cause vos droits légaux (le cas échéant). Le présent mode d'emploi doit être remis au client après installation.

A propos des mesures de sécurité

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois si les produits sont utilisés de façon incorrecte, ils peuvent provoquer des blessures graves en cas d'incendie, d'électrocution, de chute ou s'ils basculent de leur support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

ATTENTION

Ce support indépendant est conçu pour être utilisé avec les produits suivants. L'utilisation d'autres appareils avec ce support peut rendre celui-ci instable et entraîner des blessures.

Equipement spécifié (à partir de mars 2004) : Téléviseur couleur à écran plat

(KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/

KDE-P50MRX1/KE-P50MRX1/KLV-L42MRX1/

KDL-L42MRX1(UK))

Nous vous recommandons de monter le support indépendant à une faible distance du mur.

AVERTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en cas d'incendie, d'électrocution, de chute de l'appareil ou s'il bascule de son support.

Confiez l'installation aux revendeurs Sony.

L'installation du produit par des personnes autres que les revendeurs Sony risque de provoquer des blessures graves car l'écran et le support sont très lourds.

Ne vous appuyez pas sur et ne vous suspendez pas au support.

Le support risque de basculer et de provoquer des blessures.

Prenez toutes les mesures nécessaires afin d'éviter que le support ne tombe.

Dans le cas contraire, le support indépendant risque de tomber lors d'un tremblement de terre et de provoquer des dommages corporels ou matériels. Ancrez le support au mur etc., afin d'éviter qu'il ne tombe.

Veillez à monter le support sur une surface plane et solide.

Ne montez pas le support indépendant s'il penche d'un côté. Sinon le support risque de basculer ou l'écran risque de tomber. Ceci pourrait provoquer des blessures.

Si vous montez le support sur une surface moelleuse comme un tapis ou une moquette, posez au préalable une plaque sur l'emplacement concerné.

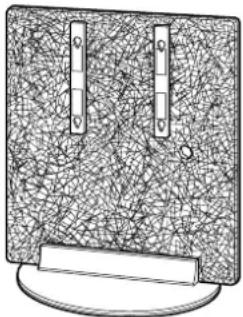

N'utilisez pas de support fissuré.

N'utilisez pas le support indépendant s'il est fissuré.

Le verre risque de se rompre et l'écran du téléviseur peut tomber ou le support risque de basculer. Ceci pourrait provoquer des blessures.

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en cas d'incendie, d'électrocution, de chute de l'appareil ou s'il bascule de son support.

Ne vous appuyez pas sur et ne vous suspendez pas au support sur lequel l'écran est monté.

Le support risque de basculer et d'entraîner des blessures graves ou la mort.

Ne bouchez pas les orifices de ventilation de l'écran.

Si vous couvrez les orifices de ventilation (avec un drap ou autre), l'écran risque de surchauffer et de provoquer un incendie.

Veillez à ne pas coincer le cordon d'alimentation ou le câble d'interface vidéo.

- V eillez à ne pas coincer le cordon d'alimentation ou le câble d'interface vidéo lorsque vous installez l'écran sur le support. Si le cordon d'alimentation ou le câble d'interface vidéo est endommagé, ceci peut provoquer un incendie ou une électrocution.

- N e marchez pas sur le cordon d'alimentation ou le câble d'interface vidéo lorsque vous transportez l'écran. Si le cordon d'alimentation ou le câble d'interface vidéo est endommagé, ceci peut provoquer un incendie ou une électrocution.

Le non-respect des précautions suivantes peut entraîner des dommages corporels ou matériels.

N'installez pas d'autre équipement que le produit spécifié.

Ce support est conçu pour être utilisé uniquement avec le produit spécifié. Si vous installez un autre équipement que celui spécifié, il risque de tomber et de provoquer des dommages corporels ou matériels.

Fixation de l'écran du téléviseur.

Veuillez fixer l'écran du téléviseur au support à l'aide des plaques de fixation fournies. Si l'écran n'est pas correctement monté, il risque de tomber et de provoquer des blessures.

Ne vous appuyez pas sur le verre et ne le soumettez pas à des chocs.

Ne vous appuyez pas sur le verre avec les mains lors du montage de l'écran. Ne cognez pas le verre avec des objets durs, tels qu'un tournevis, etc. Le verre risque de se briser et de provoquer des blessures.

Lors du transport du support indépendant

Vous risquez de vous blesser si vous essayez de déplacer le support indépendant seul ou sans tenir compte des procédures appropriées. Afin d'éviter cela, suivez le conseil ci-dessous.

• Assurez-vous qu'au moins deux personnes transportent le support indépendant uniquement après avoir retiré l'écran du téléviseur.
• V eillez à ne pas coincer vos pieds sous le socle ou au coin de la plaque de verre.

Ne soumettez pas le verre à un choc trop violent.

Même si ce support est réalisé en verre trempé, il est nécessaire de le manier avec précaution. Si le verre se rompt, les éclats de verre peuvent provoquer des blessures. Respectez les mesures de sécurité ci-dessous.

• N e cognez pas le verre et ne laissez aucun objet pointu tomber dessus. Evitez les chocs violents.
• N e rayez pas le verre et évitez de le cogner avec des objets pointus.
• N e frappez pas les bords du verre avec un objet lourd, tel un aspirateur.

Remarque à propos de l'installation

Montez le support sur une surface plane et solide. Le support doit être installé à la verticale et jamais incliné. Pour éviter cette situation, respectez les précautions suivantes :

• Si vous montez le support sur une surface moelleuse comme un tapis ou une moquette, posez au préalable une plaque sur l'emplacement concerné.
• N'installez pas le support dans un endroit exposé à la lumière du soleil directe ou à proximité d'une source de chaleur.
• N'installez pas le support dans un endroit exposé à la chaleur ou à l'humidité, ou à l'extérieur.

Remarque à propos de l'utilisation

Pour maintenir le support propre, nettoyez-le de temps en temps avec un chiffon doux et sec. Les tâches tenaces peuvent être nettoyées avec un chiffon légèrement imprégné de détergent dilué. Essuyez ensuite la surface avec un chiffon doux et sec.

N'utilisez pas de produits chimiques, tels qu'un diluant ou de l'essence, car ils endommagent la surface du support.

Pour les revendeurs Sony

Lisez attentivement les consignes de sécurité énoncées ci-dessus et soyez particulièrement attentifs lors de l'installation, de la maintenance, du contrôle et de la réparation de ce produit.

Lors de cette étape, assurez-vous qu'au moins deux personnes effectuent l'installation.

Assurez-vous qu'au moins deux personnes effectuent l'installation de l'écran sur le support indépendant. L'installation par une seule personne risque de provoquer un accident ou des blessures. Eloignez les enfants en bas âge lors de l'installation.

Assurez-vous de monter l'écran en respectant la procédure recommandée.

Si l'écran n'est pas correctement monté, il risque de tomber et de provoquer des blessures.

Vérification des pièces

Nom Quantité Nom Quantité
Support indépendant Plaque de fixation	1		2

Montage de l'écran du téléviseur

AVERTISSEMENT

Si vous coincez le cordon d'alimentation sous ou entre des pièces de l'appareil, ceci peut provoquer un court-circuit ou une électrocution.

Si vous trébuchez sur le cordon d'alimentation ou le câble d'interface vidéo, le support risque de tomber et de provoquer des blessures.

Passez le cordon d'alimentation et le câble d'interface vidéo à travers l'orifice du support.

Choisissez l'emplacement de montage et posez le support sur le sol avant d'installer l'écran du téléviseur.

Comme l'écran est lourd, il est recommandé de choisir l'emplacement de montage et d'y poser le support indépendant avant d'installer l'écran du téléviseur sur le support.

Remarque

Ne poussez pas et ne tirez pas sur le support lorsqu'il est sur le sol. Les patins en caoutchouc situés à la base du support risqueraient de s'enlever.

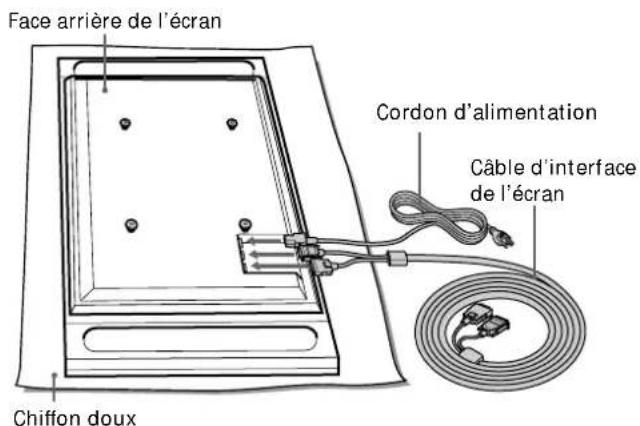

Raccordez le cordon d'alimentation et le câble d'interface vidéo à l'écran du téléviseur.

Conseil

Pour obtenir davantage d'informations sur le raccordement du cordon d'alimentation et du câble d'interface de l'écran, reportez-vous au mode d'emploi du téléviseur couleur à écran plat ou du téléviseur couleur LCD Sony.

Remarques

• Si le poids de l'appareil est supporté par les enceintes, celles-ci risquent de se déformer ou de se desserrer. Pour éviter cela, observez les instructions suivantes. (KLV-L42MRX1, KDL-L42MRX1(UK) uniquement)
• N e déplacez pas l'appareil en le tenant par les enceintes.

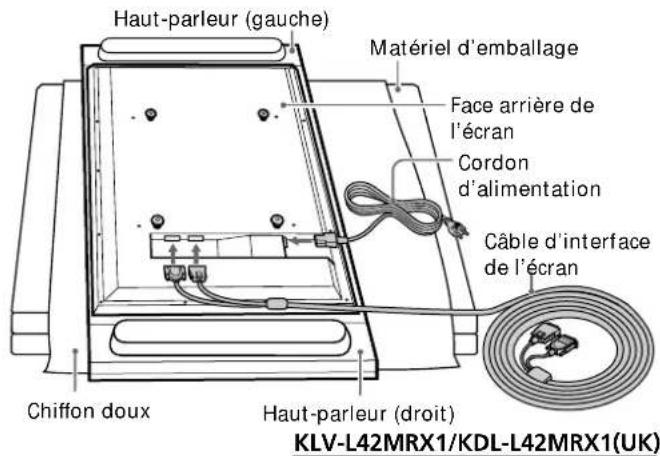

• Lorsque vous connectez les câbles à l'appareil, placez le matériel d'emballage sur le sol et posez l'écran de l'appareil dessus, afin que les enceintes de chaque côté de l'appareil ne dépassent pas du matériel d'emballage.
  • V eillez à placer l'appareil de façon stable.
• Pour éviter de rayer ou de salir la surface de l'écran, protégez-la avec un linge doux.

KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/KE-P50MRX1

Les illustrations sans nom de modèle apparaissant à partir de ce point font référence au téléviseur couleur à écran plat KLV-L42MRX1, KDL-L42MRX1(UK).

2

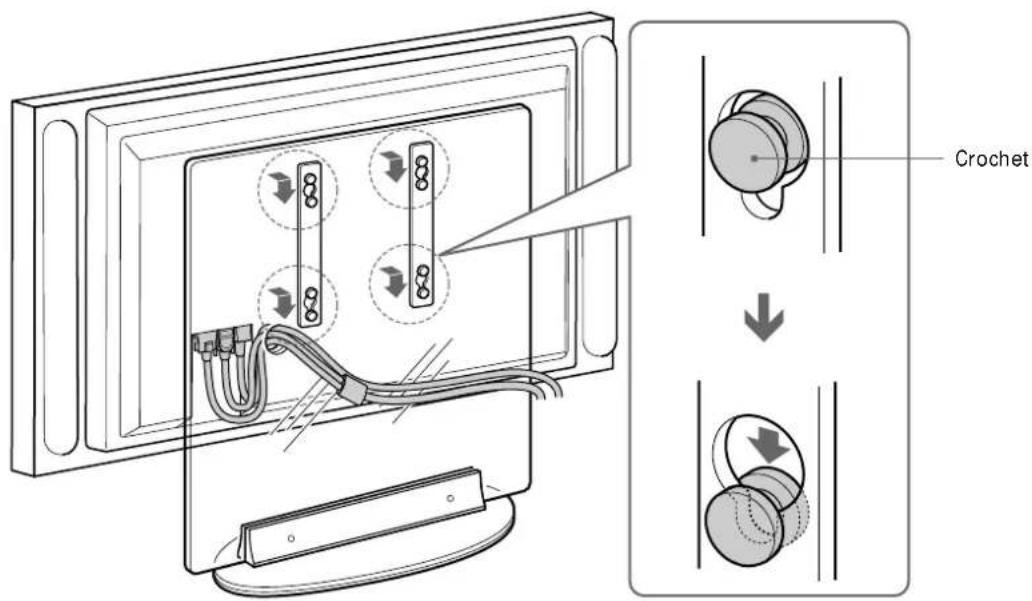

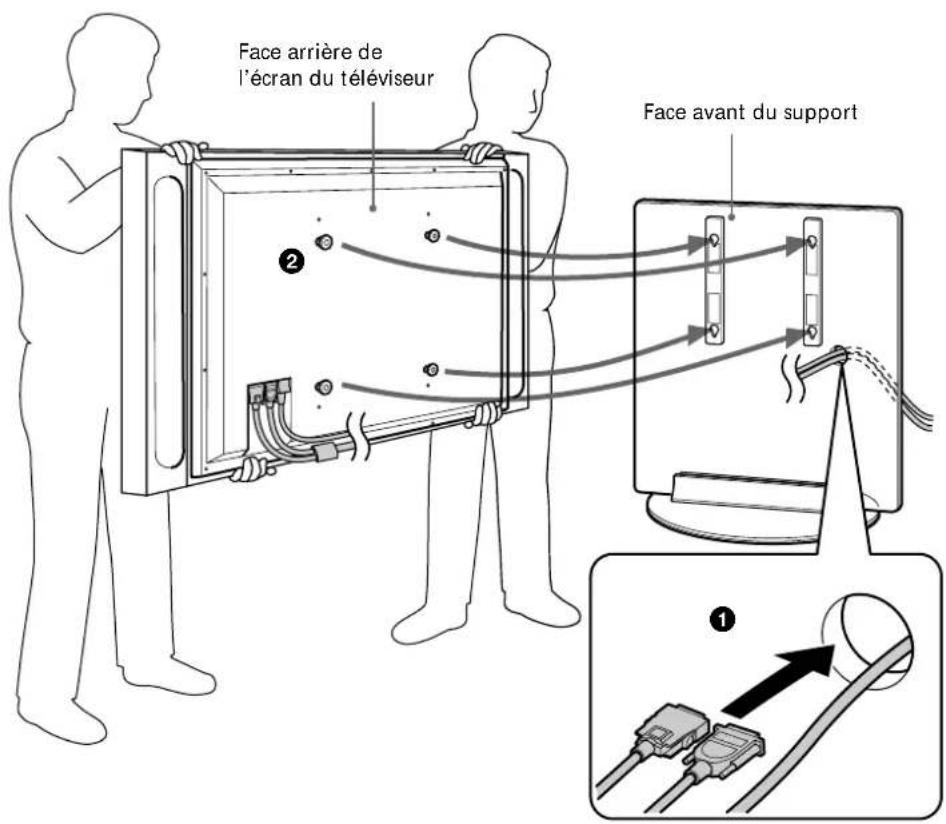

Installez le téléviseur sur le support.

①Passez le cordon d'alimentation et le câble d'interface vidéo à travers l'orifice du support.
② Vérifiez préalablement la position des quatre orifices sur le support.

Fixez les crochets à l'arrière de l'écran dans les orifices du support.

③ Assurez-vous que les crochets à l'arrière de l'écran sont entièrement insérés dans les quatre orifices prévus à cet effet. Puis, faites glisser l'écran vers le bas jusqu'à ce qu'il s'encliquette.

3

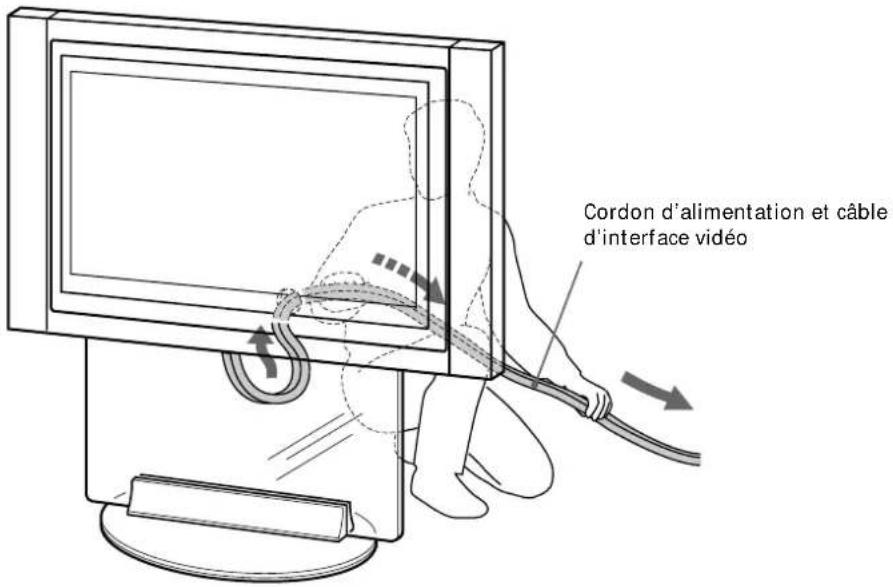

Tendez le cordon d'alimentation et le câble vidéo que vous avez passés à travers l'orifice du support.

Tirez sur les extrémités du cordon d'alimentation et du câble d'interface vidéo à travers l'orifice du support pour tendre le cordon et le câble.

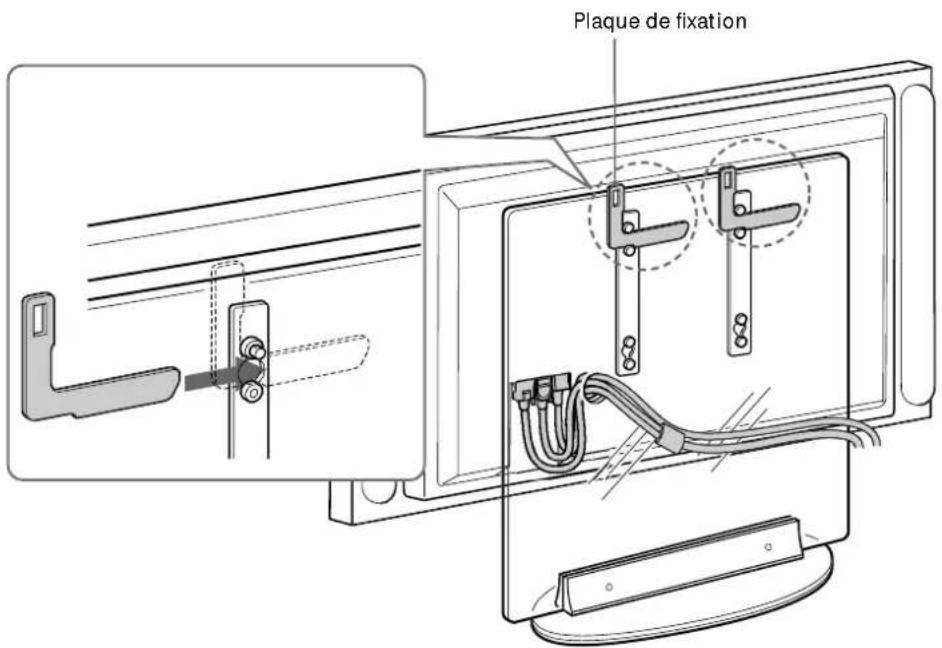

Fixation de l'écran du téléviseur

Fixez la plaque de fixation pour éviter que l'écran ne tombe.

① Insérez la plaque de fixation entre la vis située dans la partie supérieure du dispositif de fixation du support et le crochet de l'écran du téléviseur.
②Glissez la plaque de fixation jusqu'à ce que le coin de la pièce en L touche la vis.

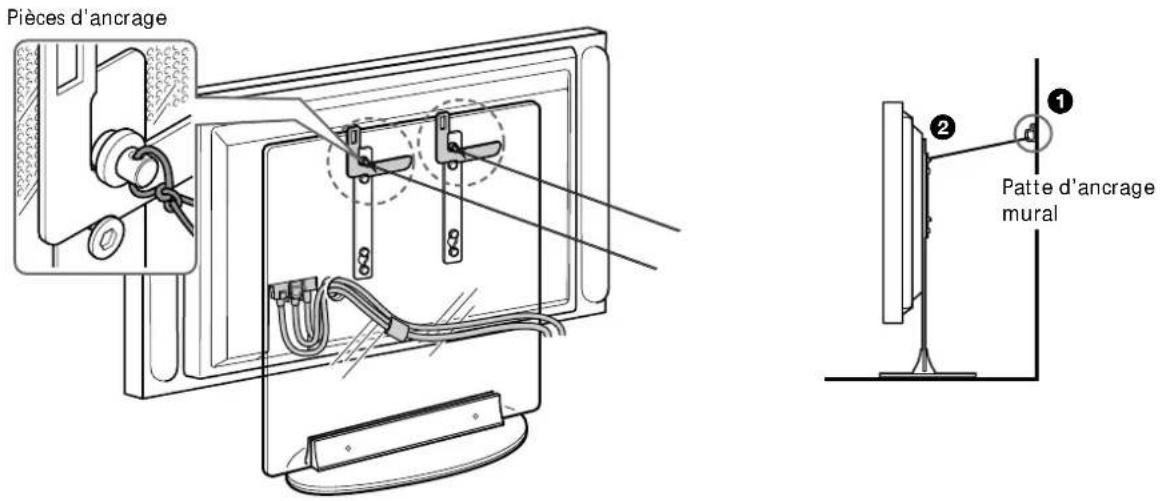

Mesures de sécurité pour éviter le basculement

AVERTISSEMENT

Prenez les dispositions nécessaires pour empêcher le basculement du support. Si vous ne prenez pas ces dispositions, le support indépendant risque de tomber en cas de tremblement de terre et de provoquer des dégâts matériels ou des blessures. Ancrez le support à l'aide d'une corde ou d'une chaîne en attachant l'une des ses extrémités au crochet de fixation et l'autre au mur ou au pilier.

Préparez au préalable une corde ou une chaîne disponible dans le commerce, ainsi qu'un support d'ancrage mural.

①Fixez le support d'ancrage mural à un mur ou un pilier solide.
② Faites passer la corde ou la chaîne par les orifices des dispositifs d'ancrage, puis serrez l'autre extrémité de la corde ou de la chaîne sur le support d'ancrage mural.

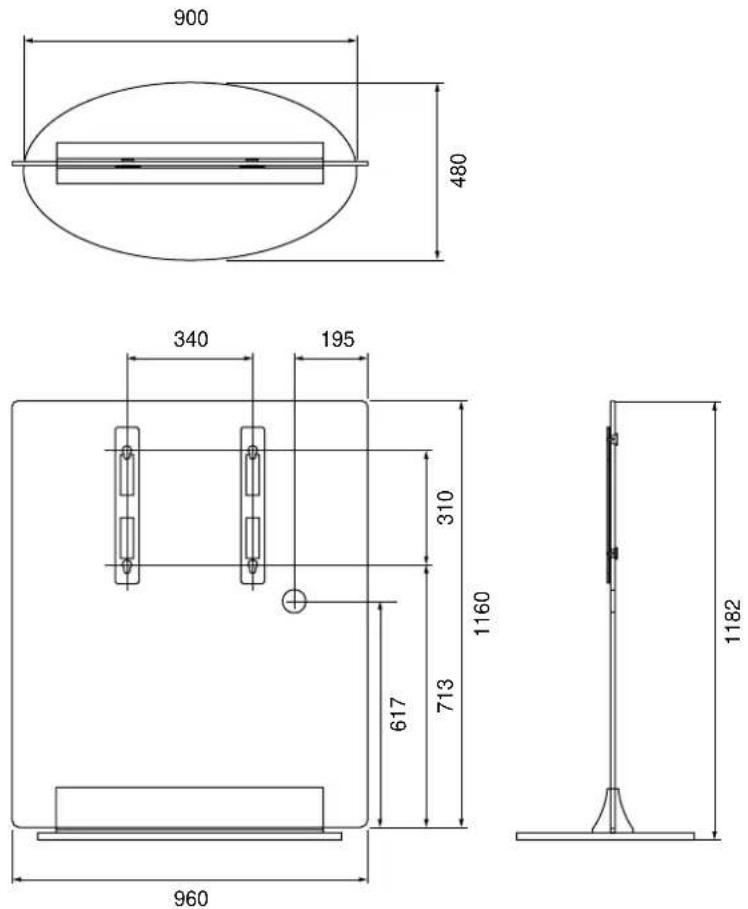

Spécifications

Unité : mm

Poids : 57 kg

La conception et les spécifications du produit sont sujettes à modification sans préavis.
