BRUKSANVISNING SUPF1 SONY

Sørg for at montere skærmen sikkert ved at følge den rigtige procedure.

Takk for at du kjøpte dette produktet.

Til kunder

Installering av dette produktet må utføres av kvalifiserte Sony-servicerepresentanter, da det kreves minst to personer, ekstra forsiktighet, sikkerhet og tekniske ferdigheter. Sony er ikke ansvarlig for ulykker eller skader som skyldes feil installering eller håndtering. Eventuelle lovfestede rettigheter påvirkes ikke.

ADVARSEL

Hvis du ikke følger sikkerhetsreglene, eller hvis produktet brukes feil, kan det føre til alvorlig skade eller brann.

Denne instruksjonshåndboken viser riktig håndtering av produktet og viktige forholdsregler som er nødvendig for å hindre ulykker. Les denne håndboken nøye og bruk produktet korrekt. Ha denne håndboken tilgjengelig for fremtidig bruk.

For Sony-forhandlere

Installering av en plasma-TV krever to personer, ekstra forsiktighet og tekniske ferdigheter. Denne håndboken må leses nøye ved installering av en plasma-TV. Sony er ikke ansvarlig for ulykker eller skader som skyldes feil installering eller håndtering. Eventuelle lovfestede rettigheter påvirkes ikke. Etter installeringen bør denne instruksjonshåndboken overleveres til kunden.

Om sikkerhet

Produkter fra Sony er utformet med sikkerhet i tankene. Hvis produktene brukes feil, kan det imidlertid føre til alvorlig skade gjennom brann, elektrisk støt eller ved at produktet velter eller faller ned. Sørg for at du leser nøye gjennom sikkerhetsreglene for å hindre ulykker.

FORSIKTIG

Dette frittstående stativet skal bare brukes sammen med følgende produkter. Bruk sammen med andre apparater kan føre til ustabilitet, som igjen kan føre til skade.

Spesifiserte produkter (per mars 2004): Farge-TV med flat skjerm

(KE-42MR1/KDE-P42MRX1/KE-P42MRX1/KE-50MR1/KDE-P50MRX1/

KE-P50MRX1/KLV-L42MRX1/KDL-L42MRX1(UK))

Hvis følgende forholdsregler ikke følges, kan det føre til alvorlig skade eller dødsfall gjennom brann, elektrisk støt eller ved at produktet velter eller faller ned.

Pass på at Sony-forhandlere utfører installasjonen.

Hvis andre personer enn Sony-forhandlere gjør installasjonsarbeidet, kan dette føre til alvorlig skade, da skjermen og stativet er svært tunge.

Ikke len deg på eller heng fra stativet.

Stativet kan velte og føre til skade.

Pass på at du tar de nødvendige forholdsregler for å hindre at stativet velter.

Hvis du ikke gjør dette, kan det frittstående stativet velte under et jordskjelv og forårsake skade på person eller eiendom. Fest stativet til en vegg eller lignende for å hindre at det velter.

Pass på å installere stativet på et solid og flatt underlag.

Ikke installer det frittstående stativet slik at det heller i én retning. Hvis du gjør dette, kan stativet velte eller skjermen kan falle ned. Dette kan føre til skader på person.

Glasset kan knuses og skjermen falle, eller stativet kan velte. Dette kan føre til skade.

Hvis følgende forholdsregler ikke følges, kan det føre til alvorlig skade eller dødsfall gjennom brann, elektrisk støt eller ved at produktet velter eller faller ned.

Ikke len deg på eller heng fra stativet med skjermen installert.

Stativet kan velte og føre til alvorlig skade eller dødsfall.

Ikke dekk til ventilasjonshullet på skjermen.

Hvis du dekker til ventilasjonshullet (med en klut eller lignende), kan det dannes varme på innsiden som igjen kan føre til brann.

Hvis følgende forholdsregler ikke overholdes, er det fare for skade på person eller eiendom.

Ikke installer annet utstyr enn det spesifiserte produktet.

Dette stativet er kun utformet for bruk med det angitte produktet. Hvis du installerer annet utstyr enn det som er angitt, kan det falle og forårsake skade på person eller eiendom.

Feste skjermen.

Fest skjermen til stativet med festeplatene som følger med. Hvis skjermen ikke er festet skikkelig, kan den falle og forårsake skade.

Ikke len deg på glasset eller utsett det for noen form for støt.

Ikke len deg på glasset når du installerer skjermen. Ikke slå på glasset med harde gjenstander, for eksempel en skrutrekker eller lignende.

Glasset kan knuses og forårsake skade.

Bære frittstående stativ.

Forsøk på å flytte det frittstående stativet alene, eller uten å følge korrekt fremgangsmåte, kan føre til skade. For å unngå dette, må du følge rådene som gis nedenfor.

• Pass på at to eller flere personer bærer det frittstående stativet, og bare etter at skjermen er fjernet.
• Vær forsiktig så du ikke klemmer tærne dine under bunnplaten eller hjørnet av glasset.

Ikke utsett glasset for harde støt.

Dette stativet er laget av herdet glass, men du bør likevel være forsiktig. Hvis glasset knuses, kan glassbiter forårsake skade, så følg forholdsreglene nedenfor.

• Ikke slå i glasset eller slipp skarpe gjenstander på det. Unngå harde støt.
• Ikke skrap i eller stikk i glasset med skarpe gjenstander.
• Ikke la harde gjenstander, for eksempel en støvsuger, slå borti kantene på glasset.

Installer stativet på et solid og flatt gulv. Ikke installer stativet i vinkel eller slik at det heller i én retning. Ta følgende forholdsregler for å unngå dette:

Tørk av stativet med en tørr, myk klut for å holde det rent. Vanskelige flekker kan fjernes med en klut som er fuktet med utvannet oppvaskmiddel. Tørk deretter av området med en tørr, myk klut. Ikke bruk kjemikalier, for eksempel en fortynner eller benzen, da dette kan skade overflaten på stativet.

For Sony-forhandlere

Pass på å lese nøye gjennom sikkerhetsreglene som er beskrevet ovenfor, og konsentrer deg om sikkerheten under installering, vedlikehold, kontroll og reparasjon av produktet.

Pass på at to eller flere personer utfører installasjonsarbeidet.

Pass på at to eller flere personer installerer skjermen på det frittstående stativet. Hvis én person gjør installasjonsarbeidet alene, kan dette føre til ulykker eller personskader. Hold barn unna under installeringen.

Installer skjermen sikkert ved å følge riktig prosedyre.

Hvis skjermen ikke er ordentlig festet, kan den falle og forårsake skade.

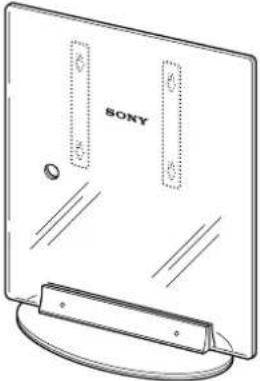

Kontroller delene

Navn Mengde Navn Mengde
Frittstående stativ Festeplate	1		2

Installere skjermen

ADVARSEL

Hvis du lar nettledningen bli klemt under eller mellom deler av utstyr, kan det føre til kortslutning eller elektrisk støt.

Hvis du snubler over nettledningen eller grensesnittkabelen, kan stativet velte og forårsake skade.

Dra strømledningen og grensesnittkabelen gjennom hullet på stativet.

Bestem deg for hvor du vil installere skjermen og legg stativet ned før du begynner installeringen.

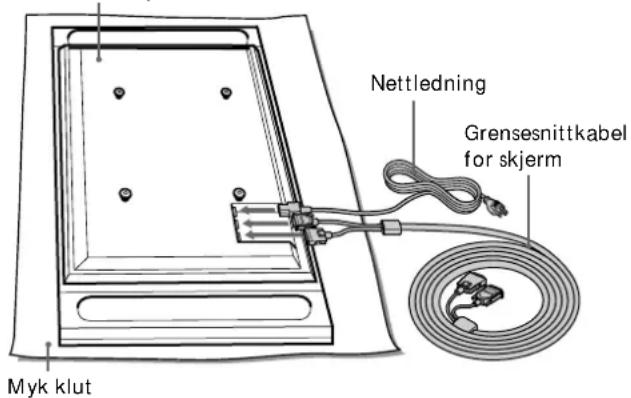

Koble nettledningen og grensesnittkabelen for skjermen, til skjermen.

Tips

Se i instruksjonshåndboken for Sonys farge-TV med flat skjerm eller LCD-farge-TV hvis du vil vite mer om hvordan du kobler til nettledningen og grensesnittkabelen for skjermen.

Merk

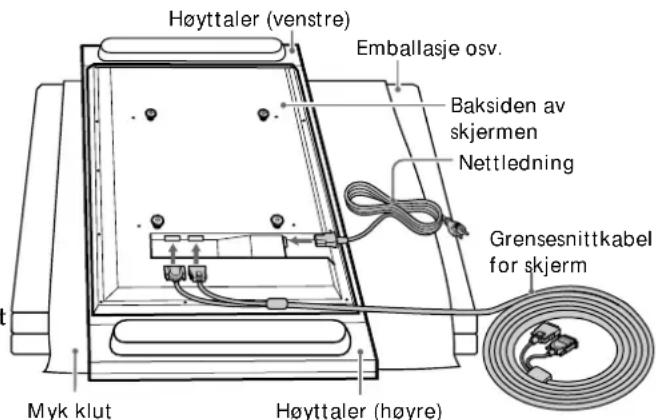

- Hvis vekten av skjermen legges på høyttalerne, kan det hende at høyttalerne blir deformert eller at kontakter løsner. Ta følgende forholdsregler for å unngå dette. (Bare KLV-L42MRX1, KDL-L42MRX1(UK))

- Ikke hold i høyttalerne når du bærer skjermen.

- N år du skal koble kabler til skjermen, må du legge emballasje osv. på gulvet, og så legge skjermen med forsiden ned på denne slik at høyttalerne på begge sidene av skjermen kommer utenfor emballasjen osv.

• Pass på at skjermen ligger stødig.

- B r uk en myk klut for å beskytte skjermen mot skader eller skitt.

Baksiden av skjermen

KE-42MR1/KDE-P42MRX1/KE-P42MRX1/
KE-50MR1/KDE-P50MRX1/KE-P50MRX1

KLV-L42MRX1/KDL-L42MRX1(UK)

Illustrasjoner uten modellnavn som vises fra nå av, er basert på farge-TV-en med flat skjerm av typen KLV-L42MRX1, KDL-L42MRX1(UK).

2

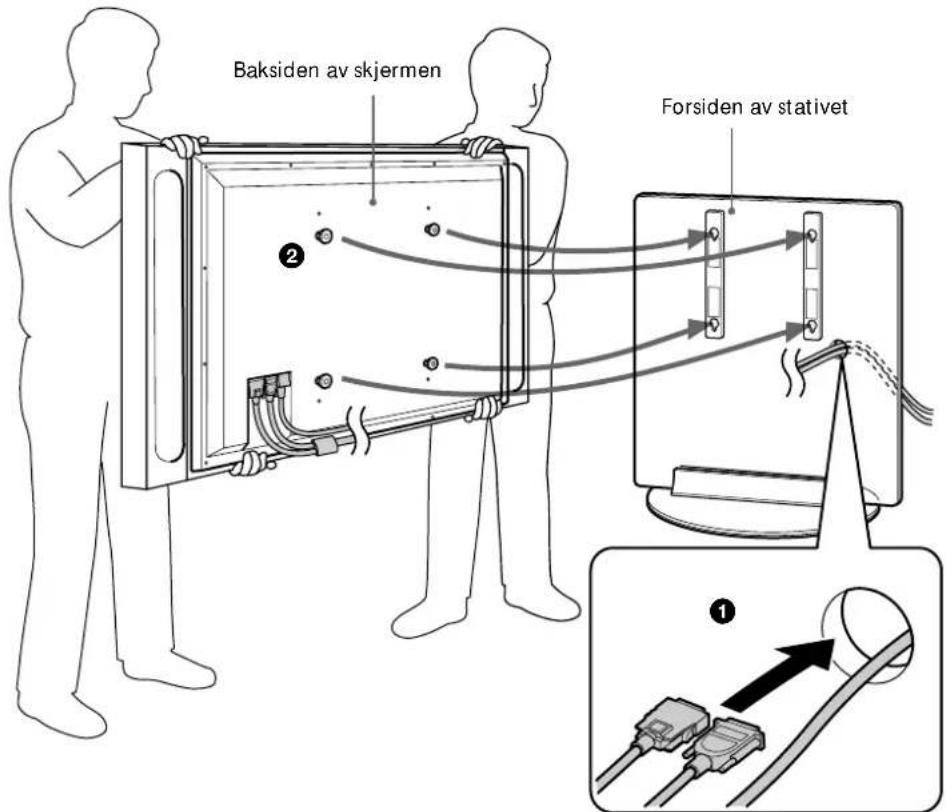

Installer skjermen på stativet.

①Dra strømledningen og grensesnittkabelen gjennom hullet på stativet.

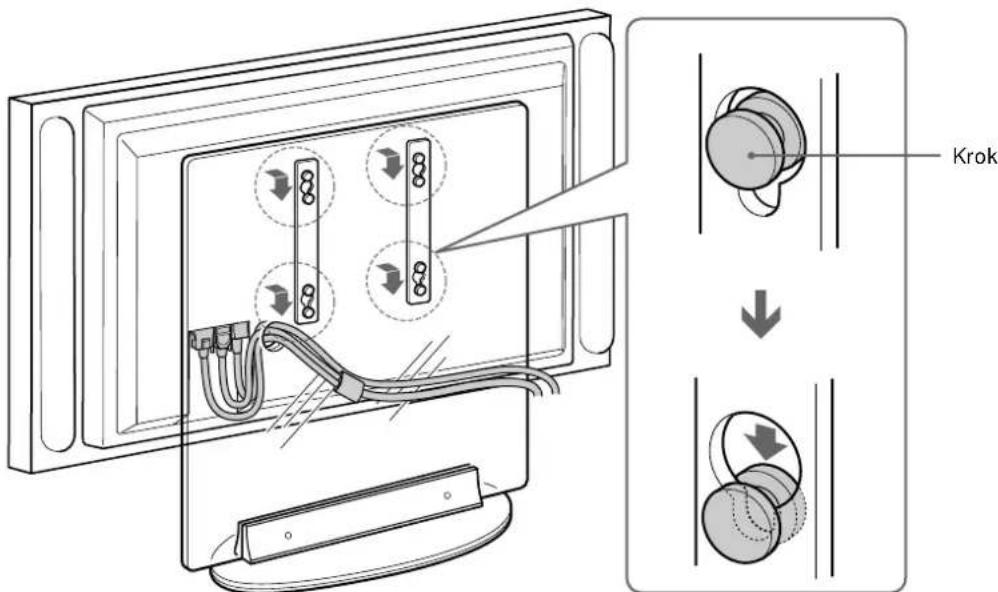

② Kontroller plasseringen av de fire hullene på stativet på forhånd. Fest krokene på baksiden av skjermen i hullene i armaturet på stativet.

3 Kontroller at krokene på baksiden av skjermen er godt festet i de fire hullene i armaturen. Skyv deretter skjermen rett ned til den klikker på plass.

3

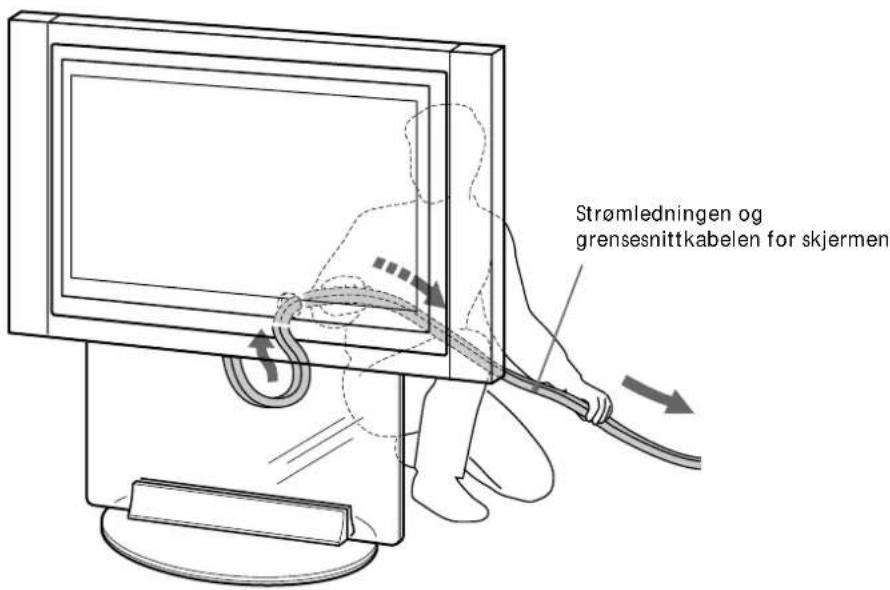

Ta opp slakken fra strømledningen og grensesnittkabelen for skjermen som allerede er dratt gjennom hullet i stativet.

Dra endene av strømledningen og grensesnittkabelen for skjermen som allerede er dratt gjennom hullet i stativet, og ta opp slakken fra ledningen og kabelen.

Reparere skjermen

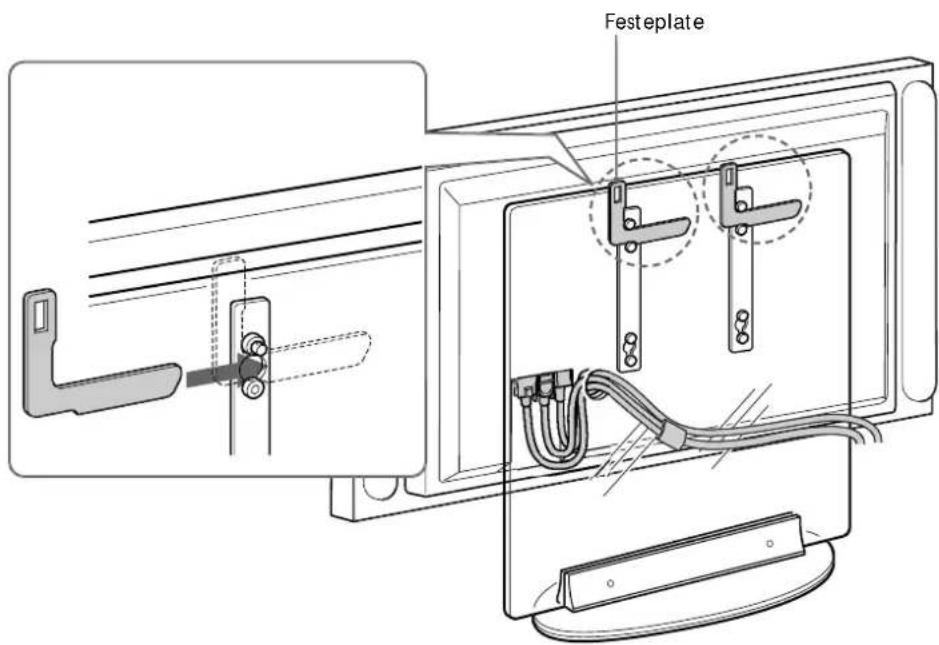

Fest festeplaten for å hindre at skjermen faller.

① Sett inn festeplaten mellom skruen på øvre del av armaturet på stativet og kroken på skjermen.
②Skyv festeplaten til hjørnet av L-figuren treffer skruen.

Forholdsregler for å hindre velt

ADVARSEL

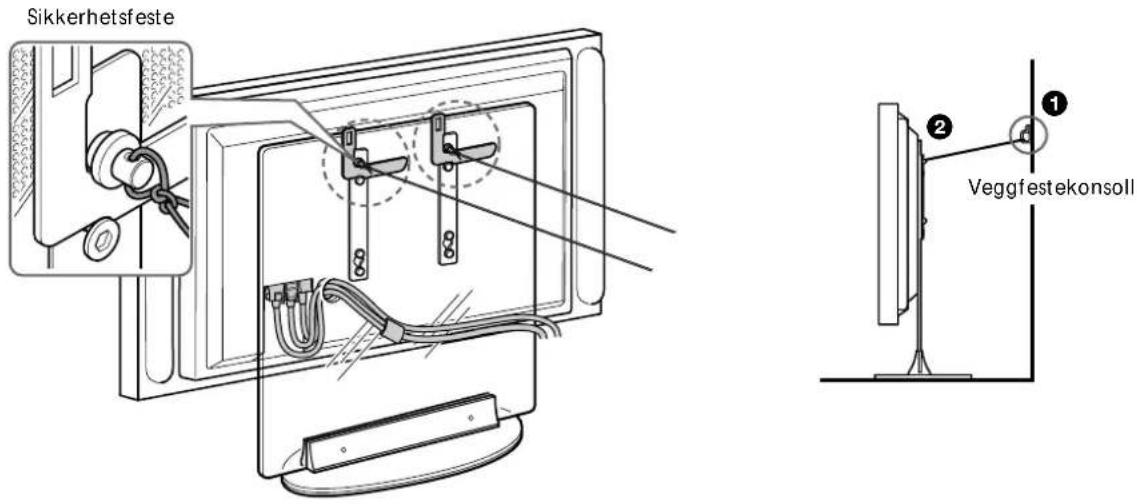

Pass på at du tar nødvendige forholdsregler for å hindre at stativet velter. Hvis du ikke gjør dette, kan det frittstående stativet velte, f.eks. under et jordskjelv, og forårsake skade på eiendom eller person. Fest stativet med et tau eller en kjede ved å feste den ene enden til festekroken og den andre til veggen eller søylen.

② Før tauet eller kjeden gjennom begge hullene i sikkerhetsfestene, og fest deretter den andre enden av tauet eller kjeden til veggfestekonsollen.

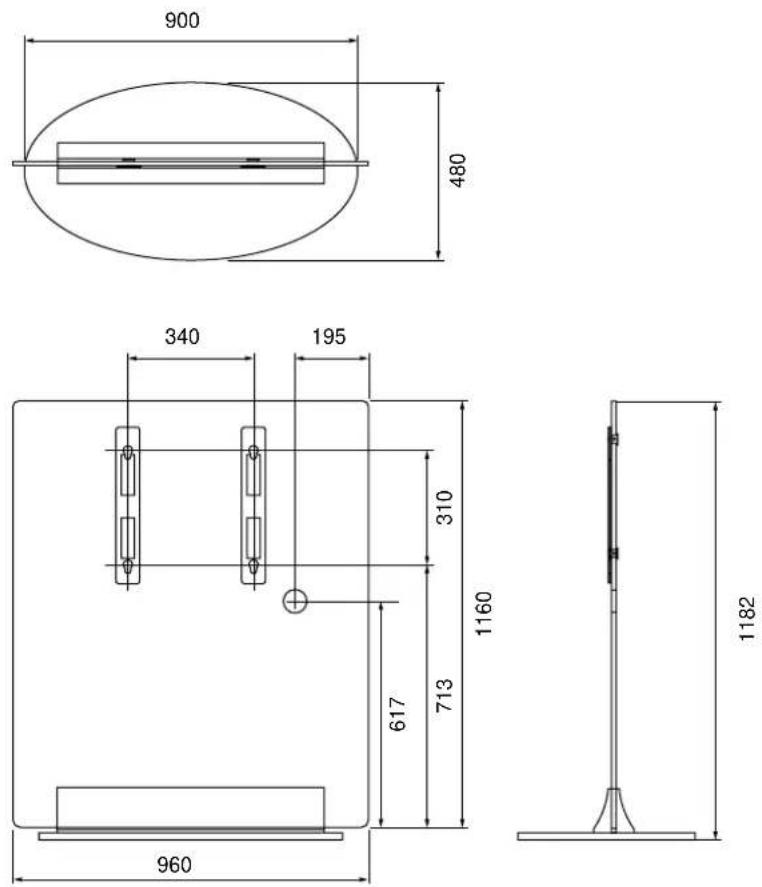

Spesifikasjoner

Enhet: mm Vekt: 57 kg

Utforming og spesifikasjoner kan endres uten forvarsel.
