| Produkttyp | Väggfäste för platt skärm |
| Märke | Sony |
| Modell | SUPW2 |
| Kompatibilitet | Specifika Sony-plattskärmar: KDE-P37XS1, KE-P37XS1, KDE-P42XS1, KE-P42XS1, KE-P42M1, KDE-P42MRX1, KE-P42MRX1, KDE-P50MRX1, KE-P50MRX1, KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1 (från maj 2004) |
| Material | Stål |
| Färg | Svart |
| Vikt på fäste | Cirka 5 kg |
| Maximal belastning | Upp till 4 gånger skärmens vikt (lämplig vägg) |
| Lutning | 0°, 5°, 10°, 15°, 20° justerbar |
| Antal fästpunkter | Minst 4 M8-skruvar (eller motsvarande) |
| Medföljande skruvar | Skruvar för krokar (+PSW5·L16) och fästskruvar (+B6·L20) |
| Mått för mall | 3 ark att montera (se manual) |
| Installation | Rekommenderas av kvalificerad fackman |
| Underhåll | Rengör med mjuk, torr trasa |
| Säkerhet | Installera inte på instabil vägg, överbelasta inte, modifiera inte |
| Reparerbarhet | Delar tillhandahålls inte separat; kontakta Sony-återförsäljare |
| Garanti | Se gällande villkor |
Vanliga frågor - SUPW2 SONY
Användarfrågor om SUPW2 SONY
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Fäste för platt skärm i PDF-format gratis! Hitta din manual SUPW2 - SONY och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SUPW2 av märket SONY.
BRUKSANVISNING SUPW2 SONY
Hvis skjernen blir vát, kan det före til brann eller elektrisk støt.
Tack für att du visade oss förtroende genom att väljaenna produit.
Förkunder
For att installera den har Produkten kravs vissa kunskaper. Overlåt installationen till en Sony-aterforsäljare aller pågon som Återforsäljaren rekommenderat och se till att sakerhetsforeskriffterna foljs under installationen. Sony kan inte goras anvarig for eventuella skador eller personskador som orsakats av felaktig användning aller felaktig installation. Dina eventuellalageniga rättigheter paverkas inte.
WARNING!
Om du inte foljer sakerhetsforeskrifterna aller anvander Produkten pa fel satt kan det leda till brandller allvarliga personskador.
I den har bruksanvisingen finns instruktioner for hurprodukten anvandsamt information om sadant som du behover kanna till for att undvika olyckor. Las den har bruksanvisingen noga och anvandprodukten enligt instruktionerna. Behall den har bruksanvisingen for fremtida bruk.
For Sony-Äterforsäljare
For att installerera den har Produkten kravs vissa kunskaper. For att du ska kunna gora den har installationen saker maste du ta del av informationen i den har bruksanvisningen. Sony kan inte goras anvariig for eventuella skador ell persorskador som orsakats av felaktig anvandning erer felaktig installation. Dina eventuellalageniga rattigheter paverkas inte. Vänligen ge den har bruksanvisningen till kunden after utfords installation.
Om sakerhet
Produkter frän Sony ar utformade med tanke på sakerhet.
Om Produkterna emellertid anvands felaktigt kan det leda till allvarlga personskador till foljd av brand, elstotar ell er av att Produkten valt ell fallit ned. Åsidosatt inte sakerheten sa forebygger du sadana olyckor.
WARNING!
Det har vaggfastet ar enbart avsett for de nedan angivna produkterna. Anvander du den har Produkten for andra enheter kan det leda till ett ostabilt system vilket kan medfora olyckor med personskador som foljd.
Angiven Produkt (maj 2004)
| Flat Panel Colour Television KDE-P37XS1 KE-P37XS1 KDE-P42XS1 KE-P42XS1 KE-P42M1 (Display Model) | KDE-P42MRX1 KE-P42MRX1 KDE-P50MRX1 KE-P50MRX1 (PDM-4210) (PDM-4210) (PDM-5010) (PDM-5010) |
| KDE-P61MRX1 KE-P61MRX1 (PDM-6110) (PDM-6110) | |
| LCD Colour Television KDL-L42MRX1 KLV-L42MRX1 (Display Model) (LDM-4210) (LDM-4210) | |
WARNING!
Om foljande sakerhetsforeskrifter inte foljs kan det leda till allvarlga personskador erler i värsta fall dösfall som följd av brand eller elskador erler attprodukten välter erler faler ned.
Överlåt installationen till utbildad personal och se till att små barn inte befinner sig i narheten njr installationen utförs.

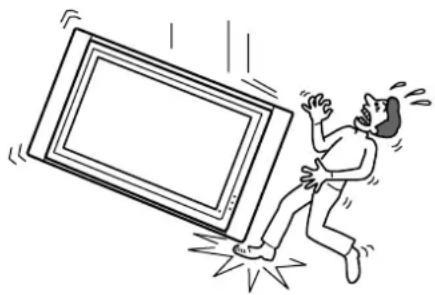

Om vaggfastet aller bildskärmen inte installereras korrekt kan det leda till foljande olyckor. Se till att installationen utfors av utbildad personal.
- Bildskärmen kan lossna och orsaka allvarliga skador som t.ex. krossár, eller benbrott.
- Om vöggen dar vaggfestet monteras inte ar jämn, stabil och lodrat, kan enheten lossna och orsaka skador pa person och/eller egendom. Vöggen bor vara stark nog att kunna barea en vikt pa fyra ganger bildskarmens vikt. (De olica bildskarmarnas vikt finns angiven i tabellen Bildskarmarnas monteringsmatt pa sid. 123.)
- Om inte installationen av vaggfustet utfors korrekt kan,enheten lossna och orsaka skador pa person och/eller egendom.
Överlåt flyttning eller nedmontering av bildskärmen till utbildad personal.
Om nedmontering och transport av bildskärmen utfors på ett icede fackmannamassigt satt kan bildskärmen lossna och orsaka skador på person och/eller egendom. Se till att minst två personer hjälp's at att bara eller montera ned bildskärmen.
Se upp sà att du inte spiller nàgon typ av vätska på bildskärmen.
Om bildskärmen blir vát kan det leda till brand aller elskador.
Ta inte bort nagra skruvar e.dyl. after det att bildskarmen har monterats.
Det kan leda till att bildskärmen lossnar och orsakar skador på person och/eller egendom.
Plocka inte isär aller modifiera vaggfastets olika delar.
Dá kan vaggfustet lossna och orsaka skador pá person och/eller egendom.
Montera inte nagra andra enheter an den specificeradeprodukten.
Vaggfastet ar tillverkat enbart for den angivna Produkten. Om du anvander det for montering av andraprodukter kan det lossna eller gär sönder och orsaka skador på person och egendom.
Täck inte für ventilationshålet på bildskärmen.
Om du tacker over ventilationshålet (med tyg eller liknande) kan encheten overhettas och orsaka brand.

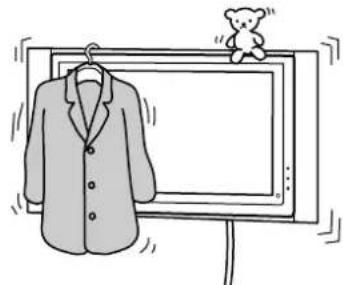

Utsatt inte vaggfastet for nagon annan belastning an den fran bildskarmen.
Det kan leda till att bildskärmen lossnar och orsakar skador på person och/eller egendom.
Luta dig inte mot aller hang i bildskärmen.
Luta dig inte mot ell hang i bildskarmen aftersom du da riskerar att fa den over dig med allvarlga personskador som foljd.
Utsattinte bildskarmenforregnellerfukt.
Det kan leda till brand ellskador.
Placera inte bildskärmen i varma eller fuktiga miljöer aller det ar mycket smutsigt, placera den inte heller darüber den utsätt's for mekaniska vibrationer.
Det kan leda till brand ell erskador.
Häll brandfarliga foremål och levande Ijus (t.ex. stearinljus) borta是从 bildskärmen.
Du forebygger brand genom att halla brandfarliga foremal och oppen eld (t.ex. stearinlus) borta fran bildskarmen.
WARNING!
Om du inte foljer foljande sakerhetsforeskrifter finns det risk for personskador erer skador pa egendom.

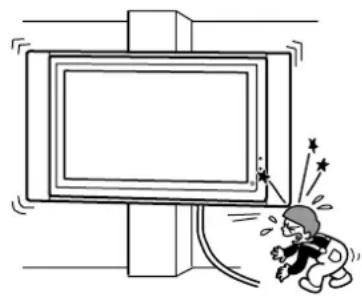

Installera inte vaggfustet på en vagg)där hörnen eller sidorna av bildskärmen sticker ut från vagggen.
Installera inte vaggfustet på ytor, t.ex. en pelare, där bildskärmens hörn eller sidor sticker ut frän underlaget. Om en person eller nagot foremål råkar slå emot utskjutande delar av bildskärmen kan det orsaka skador på person och/eller ergendom.
Hantera encheten forsiktigt nar du rengör den ell er utfor underhall.
Tyng inte onodigt mycket pa oversidan av bildskarmen. Det kan leda till att bildskarmen losnar och orsakar skador pa person och/eller egendom.
Installera inte bildskärmen over aller under en luftkonditioneringsanlaggning.
Om bildskärmen utsats for vattenlackor erler luftflodet fran en luftkonditionering under en langre tid finns det risk for brand, elskador erler Funktionstörningar hos bildskärmen.
- Om du anvander bildskärmen monterad på vaggfastet under en langre tid finns det risk att vaggen ovanfor eller bakom bildskärmen missfargas eller att tapeten lossnar, beroende på vaggmaterialiet.
- Om du tar bort vaggfastet fran vaggen after installationen finns skruvhalen kvar i vaggen.
- Om du har dragit matarkablar på 300 ohm i viggen reckommenderas du att byta ut dem mot 75 ohm koaxialkabel.
Om du måste använda matarkabel på 300 ohm måste du se till att det finns tillräckligt utrymme mellan bildskärn och matarkablar bakom väggen innan du utfor installationen. Kontakta den utbildade montör som du tänker anlita och rädgor om en passande monteringsyta (fri是从 radiostörningar och liknande) innan installationen pâborjas.
WARNING!
Till Sony-Återförsäljare
Följande instruktioner gäller bara for Sony-Äterförsäljare. Läs ovanstående sakerhetsföreskrifter noga och slapp aldrig tanken på sakerheten, vare sig under installation, underhall eller kontroll av den härprodukten.
Följ instruktionerna i den har bruksanvisningen noga sa att monteringen av vaggfastet uppyller sakerhetskraven.
Om参加会议者发言。
Se till att inte nätkabeln eller anslutningskabelnkommen i kläm.
Om natkabeln eller anslutningskabeln klams mellan enheten och vaggen, ell er bojs och vrids med vald, kan de inre ledarna i kablarna frilaggas vilket kan leda till kortslutning aller strömavbrott. Det kan i sin tur leda till brand ell er elskador.
Följ anvisingarna i den har bruksanvisingen sa att de medfoljande skruvarna och monteringsdetaljerna blir anvanda pa ratt satt. Om du anvanderandra monteringsdetaljer an de som foljer med, kan bildskärmen lossna och orsaka personskador erler skador pa bildskärmen.
Se till att faspet monteras ihop korrekt enligt instruktionerna i braupsanvisingen.
Sitter nagon av skruvarna lostller lossnar helt kan bildskarmen lossna och orsaka personskador och/eller skador pa bildskarmen.
Fast och dra at skruvarna på den plats)där de ar avsedda att sitta.
I annat fall kan bildskärmen lossna och orsaka persorskador och/eller skador pa bildskärmen.
Utsatt inte bildskärmen for stotar under installationen.
Om bildskärmen utsätt for stötar kan den välta ellg sonder. Det kan orsaka sarskador.
Väggen dar bildskärmen placeras ska vara slät och lodrät.
Annars kan bildskärmen lossna och orsaka persorskador.
När bildskärmen har installerats på rätt satt fester du kablarna.
Om personer erler foremal trasslar in sig i kablarna kan det orsaka personskador erler skador pa bildskärmen.
Se upp sà att du inte skadar händer eller fingrar när du utför installationen.
Var forsiktig nár du arbetar sá att du inte skadar händer eller fingrar nár du installerar vaggfátet uller bildskärmen.
Skruvarna som behövs För att skruva fast vaggfastet på väggen medfoljer ej.
Skruva fast vaggfustet med skruvar som ar avpassade after vaggmaterial et och vaggens struktur.
Pass pà at du ikke snubler over nettledningen eller skjermen, daß dette kan före til at du skader deg.
1
Portugues
Steg 1: Kontrollera att du har alla delar som kravs for installationen
Suomi
Innan du pâbörjar installationen ser du till att du har en Phillips-skruvmejsel och rätt skruvar (fyra eller fler M8-skruvar eller motvarsande - medfoljer ej), beroende på vaggmaterialialet.
Suomi
Öppna Förpackningen och kontrollera delarna.
Suomi
Placera pappersmallen pa en lodrat, plan vagg och bestam var bildskarmen sha installeras.
Tejpa ihop de 3 medfoljande mallarken med en bit tejp (finns att kopa i handeln). Mer information finner du i de instruktioner som ar tryckta pa pappersmallen.
Se till att du fär tillräckligt med utrémme mellan bildskärmen och taket och eventuella utstickende delar av vöggen enlicht diagrammet till höger.
Obs!
Omdu tanker dra kablarna i vaggen maste du gora halet i vaggen innan du paborjar installationen, sa att kablarna kan dras i vaggen utan problem. Placeringen av kabelhalen finns tryckta pa pappersmallen och pa sid. 124 for de olica bildskarmsmodellerna.
Suomi
Med hjalp av ovanstaende pappersmall och diagram bestammer du skruhhalens och kabelhalets placering (om du nu tanker dra kablarna i vaggen) som andra atgarden som kravs for vagginstallationen.
WARNING!
Vagden du tanker installera bildskarmen pa bor vara stark nog att minst kunna bara en vikt pa fya ganger bildskarmens vikt (sid. 123). Kontrollera att vaggen du tanker installera bildskarmen pa ar tillrackligt stark. Forstark vaggen om sa kravs.
Obs!
Kabelhålets placering varierar mellan olica bildskärmsmodeller. Bestam kabelhålets placering med hjälp av pappersmallen erer ovanstænd diagram och borra sedan hålet dar det skara vara.
Suomi
Steg 3 Fäst monteringsplattan på vöggen
Skruva fast monteringsplattan på väggen med hjälp av fyra eller fler M8-skruvar (eller motsvarande) (medfoljer ej).
Välj minst fyra skruvhal som ar utmärkta med sama symbol enligt diagrammet till Höger och dra at skruvarna ordentligt sa att de inte lossnar.
WARNING!
- Skruvarna som behövs För att skruva fast vaggfastet på viggen medfoljer ej.
- Se till att du anvander skruvar som ar anpassade till vaggens material och struktur.
- Anvand vid behov fler skruvar, huvudsaken ar att monteringsplattan sitter absolut sakert.
- Kontrollera noga att monteringsplattan verkligen sitter ordentligt faspäggen.
Suomi
När du installerar bildskärmen lodratt (0 grader) behöver du inte justera vinkeln på armarna (enligt nedanständende procedur
1 och 2). Set till att varje armbas ar ordentligt atskruvad.
Ta bort skruvarna upptill och nedditt i mitten av bada armbaserna. Valj sedan den skara som motsvarar onskad vinkel (5, 10, 15 aller 20 grader) och passa in armbasen i motsvarande Lage.
Fast armbaserna ordentligt med de skruvar du tog bort i procedur 1.
Obs!
- Se till att bade höger och vänster arm fär sama vindel.
- Se till att du inte klämmer fingrarna när du justerar vinkel pa armarna.
- Om du använder en elektrisk skruvdragare staller du vridmomentet pa ungefar 2 N·m.
- Se till att stödkaklarna for monteringskrokarna på den undre delen av monteringsplattan ar ordentlich fastskruvade.
Suomi
Andra placeringen av stödkaklarna for monteringskrokarna.
1 Skruva bort skruvarna frän höger och vänster monteringskroks stödkel och passa in stödkaklarna i deyttre skärorna.
Fasta bada stodskaklarna ordentligt med de skruvar du tog bort i procedur 1.
Obs!
- Om du installerer en bildskärm av en annan modell an KDE-P37XS1, KE-P37XS1, KDE-P42XS1, KE-P42XS1 aller KE-P42M1 ska du inte flytta stödkaklarna.
- Om du använder en elektrisk skruvdragare staller du vridmomentet pa ungefar 2 N·m.
Suomi
Förberedelser inför installation av bildskärmen
Vilka forberedelser som kravs varierar beroende pa vilken bildskarm du installerar. Se proceduren for varje modell och forbered installationen.
Obs!
Om du anvander en elektrisk skruvdragare staller du vridmomentet pa ungefar 2 N-m.
Suomi

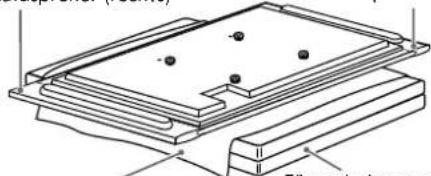

Placera bildskärmen med skärmen vänd nedat pa en mjuk duk ell er en filt, minst 20 cm fran golvet.
2Skruva bort skruvarna till bordstätlet och ta sedan bort bordstätlet fran bildskärmen.
Skruva ur sex skruvar frän bildskarmens baksida.
Fast de fyra medfoljande hakarna med de fyra medfoljande skruvarna (+PSW5·L16).
Suomi
(Bildskärmsmodellen som används som illustration ar KDE-P37XS1.)
Placera bildskärmen med skärmen vänd nedat pa en mjuk duk erer en filt.
Obs!
- Om högtalarna belastas med bildskarmens vikt kan det leda till att de missformas erer att en anslutting blir glapp. Det undviker du genom att tanka pa foljande.
-Ta aldrig tag om Hogtalarna nar du bar bildskarmen.
- Placera forpackningsmaterial aller liknande pa golvet,lagg sedan bildskarmen med skarmytan nedat pa underlaget,men se till att Hogtalarna pa vardera sida av bildskarmen ligger fria fran underlaget.
- Set till att bildskärmen ligger stabilt.
Skyddabildskarmens skarmyta fran eventuella skador och smuts med en mjuk duk, en filt ell liknande.
Ta bort de två skruvarna och hakarna nedtil pa bildskärmens baksida.
3 Skruva dit de två hakarna med de två skruvarna (+PSW5·L16) (báda medfoljer vaggfästet).
Om du tänker använda bildskärmen utan högtalarna ar det dags att ta bort dem nu. Information om hur du gör for att ta bort högtalarna finns iBruksanvisningen till TV:n.
Suomi
Högtalare (vänster)/
Kaiutin (vasen)/
Luidspreker (links)
Mjuk duk/
Pehmea kangas/
Zachtedeok
Förpackningsmaterial aller liknande.
Pakkausmaterialiaialtms./
Placera bildskärmen med skärmen vänd nedat på en mjuk duk ell er en filt.
Obs!
- Om högtalarna belastas med bildskarmens vikt kan det leda till att dc missformas cller att en anslutning blir glapp. Det undviker du genom att tanka pa foljande.
-Ta aldrig tag om Hogtalarna nar du bar bildskarmen. - Placera forpackningsmaterial aller liknande pa golvet,lagg sedan bildskarmen med skarmytan nedat pa underlaget,men se till att Hogtalarna pa vardera sida av bildskarmen ligger fria franca underlaget.
- Set till att bildskärmen ligger stabilt.
- Skydda bildskarmens skarmyta fran eventuella skador och smuts med en mjuk duk, en filt ell liknande.
Om du tänker använda bildskärmen utan högtalarna ar det dags att ta bort dem nu. Information om hur du gör for att ta bort högtalarna finns iBruksanvisningen till TV:n.
Suomi
Forpackningsmaterial elliknande./
Pakkaismateriaialia tms./ Verpakkingsmaterial, enzovoort
Svenska
Suomi
Nederlands
Steg 4: Montera bildskärmen
Anslut inte natkabeln till ett vagguttag forran du arclar med monteringen. Om natkabelnkommen i klam under ell melann oika delar av utrustingen kan det leda till kortslutng ell elskador.
Se till att du inte snubbar over nätkabeln eller bildskärmen, eftersom du kan gora dig illa.
Suomi
VAARA
Haka fast monteringskrokarna på hakarna på baksidan av bildskärmen. Skjut monteringskrokarna på plats och fåst dem med hjälp av de medfoljande skruvarna (+PSW5 L16).
Suomi
(Bildskärmsmodellen som används som illustration ar PDM-4210.)
Anslut natkabeln och de kablar som medfoljer bildskärmen.
Anslut natkabeln och ovriga kablar till anslutningarna pa baksidan av bildskarmen. Mer information om hur du ansluter natkabeln och kablarna finns iBruksanvisningen till bildskarmen.
När du drar kablarna och nätkabeln i vöggen for du in dem i det hal du borrade tidigare (sid. 124).
Borrhalets placering varierar beroende på bildskärmsmodell.
Obs!
- När du väl installerat bildskärmen på monteringsplattan kan du inte ansluta varken natkabeln eller de andra kablarna.
- Overlata kabeldragningen i vöggen och eventuella elektriska arbeten till behörig montör.
Suomi
Satt i skruvarna (+B6 L20, medfoljer), som anvands for att lasa monteringskrokarna, i skruvalen pa de yttre vandra och högra sidorna av monteringskrokarnas stödkaklar och skruva at dem provisoriskt.
Haka monteringskrokarnas övre krokar på armarnas stödkaklar.
3 Placera monteringskrokarnas undre krokar sa att de vidror framsidan pa monteringsplattans undre stodskaklar.
Tryck forsiktigt bildskärmen in mot monteringsplattan och hõj den samtidigt lite grann sa att monteringskrokarnas undre krokar kan haka fast pa de undre stödkaklarna.
Kontrollera att alla atta krokarna har krokat fast ordentligt pa monteringsplattans fyra skaklar.
6 Skruva at de skruvar som du skruvade fast provisoriskt i procedur 0 och se till att de blir ordentligt atdragna.
Obs!
Om du skruvade i de provisoriskt fasnde lasskruvarna till monteringskrokarna for langt kan du inte hikt a fast de undre krokarna pa de undre stodskaklarna.
Suomi
Skruva in skruvarna bara halvvägs sa att de inte sticker ut pa andra sidan.
Suomi
Kontrollera följande punkter.
- Att monteringskrokarnas alla atta kroker ar ordinligt fastkrokade i monteringsplattans fyra skaklar.
- Att natkabeln och kablarna varken ar vridna eller klåmda.
- Att de två lasskruvarna på monteringskrokarnas stödkaklar ár ordentlich istkruvade.
Suomi
En installation som inte ar fullstandigt genomfordskan leda till att produkten faller i golvet vilket kan leda till persorskador och skador pa egendom. Dessutom kan felaktig placering av natkabeln och liknande felaktigheter leda till brand och elskador till foljd av en kortslutning.
Kontrollen av att installationen ar korrekt genomfords viktig for sakerheten.
Suomi
VAARA
Skruva ut de två skruvarna i stödkakeln for Höger och vänster monteringskrok.
Suomi
Se till att minst två personer häller i bildskärmen stadigt och skjuter den uppät for att ta bort den.
WARNING!
- Set till att ni minst ar tvä personer som bar bildskärmen.
- Latinte kablarna hänga sa att de kan fastna i nagot nar du flyttar bildskärmen.
Se upp sa att ingen skadar hander erler fingrar narr bildskarmen tas bort.
Suomi
Utforande och specificationer kan andras utan foregaende meddelande.
Suomi
Mittayksikko: mm
Paino: 9,0 kg
