ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HWW 550050 M METABO

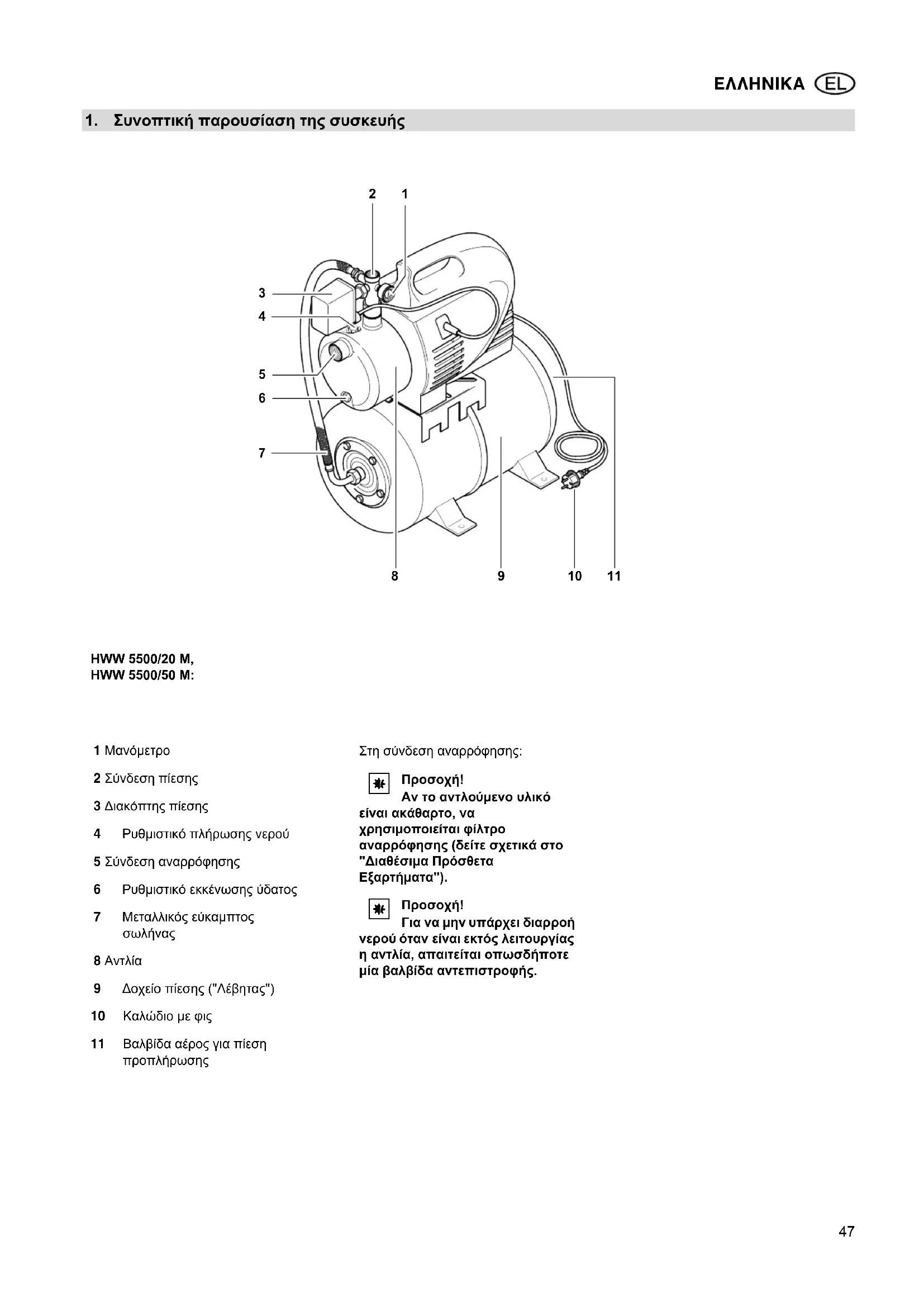

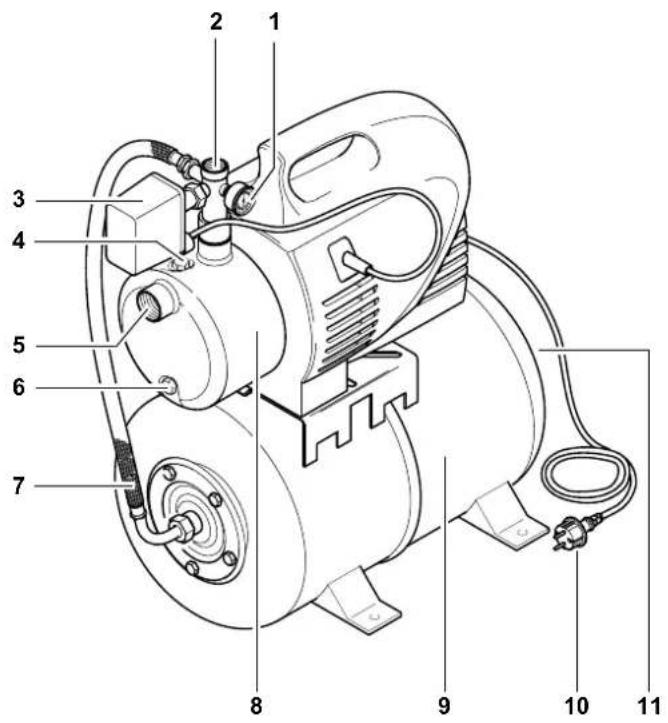

1. Συνοπτική παρουσίαση της συσκευής

HWW 5500/20 M, HWW 5500/50 M: 1 Μανόμετρο 2 Σύνδεση πίεσης 3 Διακόπτης πίεσης 4 Ρυθμιστικό πλήρωσης νερού 5 Σύνδεση αναρρόφησης 6 Ρυθμιστικό εκκένωσης ύδατος 7 Μεταλλικός εύκαμπτος

8 Αντλία 9 Δοχείο πίεσης ("Λέβητας") 10 Καλώδιο με φις 11 Βαλβίδα αέρος για πίεση προπλήρωσης Στη σύνδεση αναρρόφησης:

Αν το αντλούμενο υλικό είναι ακάθαρτο, να χρησιμοποιείται φίλτρο αναρρόφησης (δείτε σχετικά στο "Διαθέσιμα Πρόσθετα Εξαρτήματα").

Για να μην υπάρχει διαρροή νερού όταν είναι εκτός λειτουργίας η αντλία, απαιτείται οπωσδήποτε μία βαλβίδα αντεπιστροφής. XP0019G3.fm Ïäçãßåò ×ñÞóçò DEUTSCH48

1. Συνοπτική παρουσίαση της

συσκευής ...................................47

2. Πρέπει να το διαβάσετε!...........48

3. Πεδίο χρήσης και μέσα

μεταφοράς .................................48

4. Ασφάλεια ...................................48

4.1 Προβλεπόμενη χρήση .................48

4.2 Γενικές επισημάνσεις

ασφαλείας ...................................48

5. Πριν την έναρξη της

λειτουργίας ................................49

5.1 Τοποθέτηση ................................49

5.2 Σύνδεση σωλήνα αναρρόφησης...49

5.3 Σύνδεση του σωλήνα πίεσης ......49

5.4 Σύνδεση σε δίκτυο διανομής .......49

5.5 Σύνδεση στο δίκτυο παροχής

ρεύματος .....................................49

5.6 Πλήρωση αντλίας και

6.1 Θέση της συσκευής σε

λειτουργία....................................50

6.2 Χαρακτηριστική καμπύλη

άντλησης .....................................50

7. Συντήρηση και φροντίδα..........50

7.1 Περιοδική συντήρηση..................50

7.2 Κίνδυνος παγετού .......................50

7.3 Αποσυναρμολογήστε τη

συσκευή και αποθηκεύστε την ....51

8. Προβλήματα και βλάβες ...........51

8.1 Αναζήτηση βλάβης......................51

ακόπτη πίεσης ...........51

8.3 Αύξηση πίεσης προπλήρωσης....52

περιβάλλοντος ..........................52

11. Διαθέσιμα Πρόσθετα

Εξαρτήματα..........................52//66

12. Τεχνικά Χαρακτηριστικά...........53

• Πριν την έναρξη της λειτουργίας πρέπει να διαβάσετε αυτές τις οδηγίες λειτουργίας. Δώστε ιδιαίτερη προσοχή στις επισημάνσεις που αφορούν την ασφάλεια.

• Σε περίπτωση μη τήρησης των όσων αναφέρονται στις οδηγίες λειτουργίας δεν θα μπορείτε να προβάλλετε απα ιτήσεις που πηγάζουν από τη σύμβαση εγγύησης -για τις εν λόγω ζημίες δεν αναλαμβάνει καμία ευθύνη ο κατασκευαστής.

• Αν κατά την αποσυσκευασία διαπιστώσετε ότι προκλήθηκε κάποια ζημία κατά την μεταφορά, ειδοποιήστε αμέσως το κατάστημα όπου πραγματοποιήθηκε η αγορά. Μην θέτετε σε λειτουργία τη

• Παρακαλούμε απορρίψτε τη

ία με φιλικό προς το περιβάλλον τρόπο. Παραδώστε την στο ενδεδειγμένο σημείο συλλογής απορριμμάτων.

• Φυλάξτε καλά τις οδηγίες λειτουργίας, για να μπορείτε να τις συμβουλεύεστε οποτεδήποτε προκύπτει κάποια απορία.

• Εάν κάποτε δανείσετε ή πωλήσετε το προϊόν, δώστε μαζί και τα συνοδευτικά έγγραφα. Η συσκευή αυτή χρησιμεύει για τη μεταφορά καθαρού νερού στο σπί

− για τεχνητή βροχή και πότισμα, − ως αντλία φρέατος, τεχνητής βροχής και μη πόσιμου ύδατος,

για το άδειασμα, μέσω άντλησης, κολυμβητικών πισινών, μικρών λιμνών κήπων και δεξαμενών νερού. Η μέγιστη επιτρεπτή θερμοκρασία του υγρού ανέρχεται σε 35 °C.

4.1 Προβλεπόμενη χρήση

Δεν επιτρέπεται η χρήση της συσκευής για παροχή πόσιμου νερού ή για τη μεταφορά τροφίμων. Δεν επιτρέπεται η μεταφορά εύφλεκτων, διαβρωτικών ή επικίνδυνων για την υγεία υλικών. Η συσκευή δεν είναι κατάλληλη για επαγγελματική ή βιομηχανική χρήση. Δεν επιτρέπονται οι μη εγκεκριμένες από τον κατασκευαστή μετατροπές και αλλαγές της συσκευής καθώς και η χρήση εξαρτημάτων τα οπ οία δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή. Κάθε μη ενδεδειγμένη χρήση της συσκευής δεν ανήκει στο πεδίο της προβλεπόμενης χρήσης της συσκευής και μπορεί να προκαλέσει απρόβλεπτες

4.2 Γενικές επισημάνσεις

Τα παιδιά και οι νέοι, καθώς και τα άτομα που δεν είναι εξοικειωμένα με τις οδηγίες λειτουργίας, δεν επιτρέπεται να χρησιμοποιήσουν τη συσκευή. Κατά τη χρήση σε κολυμβητικές πισίνες και λιμνούλες κήπου και στο γύρω από αυτές πεδίο ασφαλείας πρέπει να τηρούνται οι διατάξεις των DIN VDE 0100 -702, -738. Σε περίπτωση χρήσης για την παροχή νερού για οικιακή χρήσ

τηρούνται οι νομοθετημένες προδιαγραφές νερού και υγρών απόβλητων καθώς και οι διατάξεις που περιέχονται στο DIN 1988. Οι εξής λοιποί κίνδυνοι υφίστανται κατά κανόνα κατά τη λειτουργία αντλιών και δοχείων πίεσης – και δεν παύουν εντελώς να υφίστανται ακόμη και με την τήρηση των προληπτικών μέτρων

A Κίνδυνος από περιβαλλοντικές

Δεν πρέπει να εκτίθεται στη βροχή η συσκευή. Μην χρησιμοποιείτε τη συσκευή σε υγρό περιβάλλον. Η ακτίνα του νερού δεν πρέπει να κατευθύνεται απευθείας προς τη συσκευή ή άλλα ηλεκτρικά εξαρτήματα! Κίνδυνος θανάτου από ηλεκτροπληξία! Μην χρησιμοποιείτε τη συσκευή σε χώρους όπου υπάρχει κίνδυνος έκρηξης ή κοντά σε εύφλεκτα υγρά ή αέρια! A Κίνδυνος από καυτό νερό! Αν δεν επιτευχθεί η πίεση απενεργοποίησης του διακόπτη πίεσης λόγω κακών συνθηκών πίεσης ή λόγω βλάβης του διακόπτη πίεσης, μπορεί να θερμανθεί το νερό μέσα στη συσκευή με εσωτερική κυκλοφορία. Με τον τρόπο αυτό μπορεί να προκληθούν βλάβες και φθορές στη στεγανοποίηση της συσκευής και στους σωλήνες ύνδεσης και να εξέλθει καυτό νερό. Κίνδυνος εγκαύματος!

τε τη συσκευή το πολύ 5 λεπτά με κλειστό τον αγωγό πίεσης.

• Διακόψτε στη συσκευή την παροχή ρεύματος και αφήστε τη να κρυώσει. Πριν από τη νέα θέση σε λειτουργία πρέπε να ελέγξει τη σωστή λειτουργία της εγκατάστασης ειδικευμένο προσωπικό. B Κίνδυνος από τον ηλεκτρισμό! Κατά την εκτέλεση εργασιών εγκατάστασης και συντήρησης δεν πρέπει να παραμένει η συσκευή συνδεδεμένη στο δίκτυο παροχής

Να μην πιάνετε με υγρά χέρια το φις του καλωδίου ρεύματος! Πρέπει να αφαιρείτε το φις από την πρίζα τραβώντας πάντοτε το βύσμα και όχι το καλώδιο. Τα καλώδια ρεύματο ς και τα καλώδια

ροέκτασης δεν πρέπει να τα λυγίζετε, να τα πιέζετε, να τα τραβάτε ή να τα πατάτε περνώντας πάνω από αυτά. Προστατέψτε τα από αιχμηρά άκρα, έλαια και υψηλές θερμοκρασίες. A Κίνδυνος από ελαττώματα της

Ελέγξτε τη συσκευή, ειδικά το καλώδιο ρεύματος, το φις και τα ηλεκτρικά μέρη κάθε φορά πριν την έναρξη της Κατάλογος Περιεχομένων

2. Πρέπει να το διαβάσετε!

3. Πεδίο χρήσης και μέσα

λειτουργίας για να διαπιστωθεί μήπως υπάρχουν κάποιες βλάβες. Κίνδυνος θανάτου από ηλεκτροπληξία! Μία συσκευή που έχει υποστεί βλάβη επιτρέπεται να χρησιμοποιηθεί μόνο αφού προηγουμένως επισκευαστεί από εξειδικευμένο τεχνικό προσωπικό κατά τεχνικά άρτιο τρόπο. Μην επισκευάζετε ποτέ μόνοι σας τη συσκευή! Οι επισκευές σε αντλίες και δοχεία πίεσης επιτρέπεται να διεξάγονται μόνο απ ό καταρτισμένο τεχνικό προσωπικό.

Για να αποφύγετε ζημιές από νερό, π. χ. πλημύρισμα χώρων, που μπορεί να προκληθούν από βλάβες ή φθορές της συσκευής:

• Προβλέψτε κατάλληλα μέτρα ασφαλείας, π. χ.: − διάταξη συναγερμού ή − λεκάνη συλλογής με επιτήρηση. Ο κατασκευαστής δεν αναλαμβάνει την ευθύνη για ζημιές που μπορεί να προκαλέσει η συσκευή όταν − δεν χρησιμοποιηθεί με τον ενδεδειγμένο τρόπο, − υπερφορτιστεί λόγω διαρκούς λειτουργίας, − λειτουργεί και φυλάσσεται χωρίς να προστατεύεται από παγετό, − γίνονται αυτοσχέδιες τροποποιήσεις στη συσκευή χωρίς εξουσιοδότηση. Επισκευές σε ηλεκτρικές συσκευές επιτρέπεται να εκτελούνται μόνο από ειδικούς ηλεκτρολόγους! − χρησιμοποιούνται ανταλλακτικά που δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή, − χρησιμοποιείται ακατάλληλο υλικό εγκατάστασης (εξαρτήματα, σωλήνες σύνδεσης κ.λπ.). Κατάλληλο υλικό εγκατάστασης: − ανθεκτικό στην πίεση (ελάχ. 10 bar) − ανθεκτικό στη θερμότητα (ελάχ. 100 °C) Μπορείτε εύκολα να συναρμολογήσετε και να συνδέσετε τη συσκευή. Αν έχετε κάποιες αμφιβολίες, ρωτήστε στο κατάστημα αγοράς ή ελάτε σε επαφή με κάποιον ηλεκτροτεχνίτη ή ηλεκτρολόγο.

• Η συσκευή πρέπει να στηρίζεται πάνω σε μία οριζόντια και επίπεδη επιφάνεια, η οποία είναι σε θέση να φέρει το βάρος της συσκευής συμπεριλαμβανομένου και του νερού πλήρωσης.
• Για να αποφευχθούν οι δονήσεις, θα πρέπει να μην βιδωθεί σφιχτά η συσκευή αλλά να τοποθετηθεί πάνω σε μία ελαστική βάση.

• Η τοποθεσία εγκατάστασης θα πρέπει να είναι καλά αεριζό προστατευμένη από τις μεταβολές των καιρικών συνθηκών.

• Σε περίπτωση λειτουργίας σε λιμνούλες κήπου και κολυμβητικές πισίνες πρέπει η συσκευή να εγκατασταθεί κατά τρόπο ώστε να μην μπορεί να πλημμυρίσει ή να πέσει μέσα σε αυτές. Θα πρέπει να λαμβάνονται υπόψη και να τη ρούνται τυχόν υφιστάμενες εκ του νόμου προδιαγραφές.

Είναι πιθανό να χρειαστείτε και άλλα πρόσθετα εξαρτήματα για τη σύνδεση (δείτε σχετικά στην ενότητα "Διαθέσιμα Πρόσθετα Εξαρτήματα").

Η σύνδεση αναρρόφησης πρέπει να συναρμολογηθεί κατά τρόπο ώστε να μην ασκεί καμία μηχανική δύναμη στην αντλία ούτε να την περιορίζει.

Αν το αντλούμενο υλικό είναι ακάθαρτο, να χρησιμοποιείται οπωσδήποτε φίλτρο αναρρόφησης , για να προστατεύεται η αντλία από την άμμο και τις ακαθαρσίες.

Για να μην υπάρχει διαρροή νερού όταν είναι εκτός λειτουργίας η αντλία, απαιτείται οπωσδήποτε μία βαλβίδα αντεπιστροφής.

• Όλες οι βιδωτές συνδέσεις πρέπει να στεγανοποιούνται με μονωτική ταινία σπειρωμάτων. Από τις τυχόν υφιστάμενες διαρροές αναρροφάται αέρας και μειώνεται ή παρεμποδίζεται η αναρρόφηση

• Ο σωλήνας αναρρόφησης θα πρέπει να έχει εσωτε ρική διάμετρο τουλάχιστον 1" (25 mm). Πρέπει να μην έχει λυγιστεί και να είναι αεροστεγής.
• Ο σωλήνας αναρρόφησης θα πρέπει να είναι όσο το δυνατόν κοντύτερος, γιατί όσο αυξάνεται το μήκος του σωλήνα μειώνεται η απόδοση της αντλίας.

• Ο σωλήνας αναρρόφησης θα πρέπει να έχει μία συνεχή ανοδική κλίση προς την αντλία, για να

μποδιστεί η δημιουργία θυλάκων αέρα.

• Πρέπει να διασφαλίζεται μία επαρκής τροφοδοσία νερού, και το άκρο του σωλήνα αναρρόφησης πρέπει πάντοτε να βρίσκεται μέσα

5.3 Σύνδεση του σωλήνα

Είναι πιθανό να χρειαστείτε και άλλα πρόσθετα εξαρτήματα για τη σύνδεση (δείτε σχετικά στην ενότητα "Διαθέσιμα Πρόσθετα Εξαρτήματα").

Ο σωλήνας πίεσης πρέπει να συναρμολογηθεί κατά τρόπο ώστε να μην ασκεί καμία μηχανική δύναμη στην αντλία ούτε να την περιορίζει.

• Όλες οι βιδωτές συνδέσεις θα πρέπει να στεγανοποιούνται με μονωτική ταινία σπειρωμάτων, για να παρεμποδίζεται η διαρροή

• Όλα τα μέρη του σωλήνα πίεσης πρέπει να είναι ανθεκτικά στην

• Όλα τα μέρη του σωλήνα πίεσης πρέπει να συναρμολογηθούν με τον τεχνικά ενδεδειγμένο τρόπο. A Κίνδυνος! Τα μη ανθεκτικά στην πίεση μέρη καθώς και η μη άρτια από τεχνική άποψη συναρμολόγηση μπορεί να έχουν ως αποτέλεσμα να σπάσει ο σωλήνας πίεσης κατά τη λειτουργία. Το υγρό που εκτινάσσεται υπό υψηλή πίεση μπορεί να σας τραυματίσει!

5.4 Σύνδεση σε δίκτυο

Είναι επίσης δυνατή μια μόνιμη εγκατάσταση (π.χ. για παροχή νερού οικιακής χρήσης σε εσωτερικό χώρο).

• Για να μειωθούν οι δονήσεις και οι θόρυβοι, θα πρέπει να συνδεθεί η συσκευή στο δίκτυο διανομής με ελαστικούς εύκαμπτους σωλήνες.

5.5 Σύνδεση στο δίκτυο

παροχής ρεύματος B Κίνδυνος από τον ηλεκτρισμό! Η συσκευή δεν πρέπει να λειτουργεί σε υγρό περιβάλλον και πρέπει οπωσδήποτε να πληρούνται οι εξής προϋποθέσεις:

• Η σύνδεση πρέπει να γίνεται πάντοτε μόνο σε πρίζες σούκο που έχουν εγκατασταθεί σωστά, διαθέτουν γείωση και έχουν

5. Πριν την έναρξη της

• Η τάση του ρεύματος και η ασφάλεια πρέπει να πληρούν τις προδιαγραφές που αναφέρονται στα Τεχνικά Χαρακτηριστικά.

• Σε περίπτωση λειτουργίας σε κολυμβητικές πισίνες, λιμνούλες κήπου και παρόμοια μέρη, η συσκευή πρέπει να διαθέτει διακόπτη διακοπής του ηλεκτρικού κυκλώματος σε περίπτωση διαρροής (30 mA) (DIN VDE 0100 -702, -738). Πρόκειται για μία γενική μας σύσταση για την προστασία ατόμων. • Σε περίπ

ωση λειτουργίας σε εξωτερικό χώρο θα πρέπει οι ηλεκτρικές συνδέσεις να προστατεύονται από πιτσιλίσματα νερού και επίσης πρέπει να μην βρίσκονται μέσα

• Τα καλώδια προέκτασης πρέπει να έχουν μία επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Το καλώδιο των τυμπάνων περιτύλιξης καλωδίων πρέπει να

αι εντελώς ξετυλιγμένο.

5.6 Πλήρωση αντλίας και

Σε κάθε νέα σύνδεση ή σε περίπτωση απώλειας νερού ή αναρρόφησης αέρα, θα πρέπει η αντλία να πληρωθεί με νερό. Η έναρξη της λειτουργίας χωρίς να υπάρχει πληρότητα νερού καταστρέφει την αντλία!

Δεν απαιτείται να πληρωθεί ο σωλήνας αναρρόφησης, γιατί η αντλία διαθέτει αυτόματη αναρρόφηση. Ανάλογα με το μήκος του σωλήνα και τη διάμετρό του μπορεί να χρειαστεί αρκετή ώρα μέχρι να δημιουργηθεί η απαιτούμενη πίεση.

1. Αφαιρέστε το ρυθμιστικό πλήρωσης

νερού μαζί με ολόκληρη την στεγανοποίηση.

2. Βάλτε αργά καθαρό νερό, μέχρι να

3. Αν επιθυμείτε να μειώσετε το χρόνο

αναρρόφησης, γεμίστε και τον σωλήνα αναρρόφησης.

4. Βιδώστε ξανά το ρυθμιστικό

πλήρωσης νερού με τη στεγανοποίηση.

5. Ανοίξτε τον σωλήνα πίεσης (γυρίστε

και ανοίξτε την κάνουλα του νε το ακροφύσιο), ώστε κατά την αναρρόφηση να μπορεί να διαφύγει

6. Θέστε σε λειτουργία τη συσκευή

(δείτε σχετικά στην ενότητα "Λειτουργία").

7. Εάν εξέρχεται ομοιόμορφα το νερό,

κλείστε τον σωλήνα πίεσης. Η αντλία και ο σωλήνας αναρρόφησης πρέπει να είναι συνδεδεμένοι και να ωθεί (δείτε σχετικά στην ενότητα "Πριν την έναρξη της λειτουργίας").

Η αντλία δεν πρέπει να λειτουργεί χωρίς νερόΠρέπει να υπάρχει διαθέσιμο επαρκές υλικό άντλησης (νερό).

• Αν δεν ξεκινά ο κινητήρας, δεν δημιουργείται πίεση στην αντλία ή παρουσιάζονται συναφή φαινόμενα, θέστε εκτός λειτουργίας τη συσκευή – και προσπαθήστε στη συνέχεια να αποκαταστήσετε τη βλάβη (δείτε σχετικά στην ενότητα "Προβλήματα και βλάβες").
• Αν η αντλία φράσσεται απ

τίδια ή έχει υπερθερμανθεί ο κινητήρας, τότε ένα προστατευτικό κύκλωμα θέτει εκτός λειτουργίας τον

6.1 Θέση της συσκευής σε

Υπόδειξη: Οδιακόπτης πίεσης − θέτει σε λειτουργία την αντλία, εάν η πίεση του νερού στο λέβητα πέσει κάτω από την πίεση λειτουργίας, − θέτει την αντλία εκτός λειτουργίας, μόλις προσεγγιστεί η πίεση διακοπής λειτουργίας.

Στον λέβητα υπάρχει μία ελαστική κύστη η οποία εργοστασιακά έχει τεθεί υπό πίεση αέρα,("πίεση προπλήρωσης"). Αυτό καθιστά δυνατή την εισδοχή μικρών ποσοτήτων νερού, χωρίς να τίθεται σε λειτουργία η αντλία.

1. Τοποθετήστε το φις ρεύματος.

2. Ανοίξτε τον σωλήνα πίεσης (γυρίστε

και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο),

3. Βεβαιωθείτε ότι εξέρχεται νερό!

6.2 Χαρακτηριστική καμπύλη

Η χαρακτηριστική καμπύλη άντλησης δείχνει ποια ποσότητα μεταφοράς υγρού μπορεί να επιτευχθεί σε συνάρτηση με το ύψος της μεταφοράς. Χαρακτηριστική καμπύλη άντλησης για αναρρόφηση 0,5 m και σωλήνας αναρρόφησης 1" – για το μοντέλο:

HWW 5500/20 M, …/50 M

A Κίνδυνος! Πριν από κάθε εργασία στη συσκευή: − Βγάλτε το φις ρεύματος. − Βεβαιωθείτε ότι η συσκευή και τα συνδεδεμένα πρόσθετα εξαρτήματα δεν βρίσκονται υπό Περαιτέρω εργασίες συντήρησης ή επισκευής, πέραν των εδώ περιγραφέντων, επιτρέπεται να διεξαχθούν μόνο από εξειδικευμένο τεχνικό προσωπικό.

7.1 Περιοδική συντήρηση

• Ελέγξτε αν υπάρχουν βλάβες στη συσκευή και τα πρόσθετα εξαρτήματα, ειδικά στα ηλεκτρικά και υπό πίεση εξαρτήματα, και αν χρειαστεί επισκευάστε τα.

• Ελέγξτε τη στεγανότητα των σωλήνων αναρρόφησης και πίεσης.

• Αν έχει μειωθεί η απόδοση της αντλίας, καθαρίστε, κι αν χρειαστεί αλλάξτε, το φίλτρο αναρρόφησης και το στοιχείο του φίλτρου.

• Ελέγξτε την πί εση προπλήρωσης του λέβητα κι αν χρειαστεί αυξήστε την (δείτε σχετικά στην ενότητα "Αύξηση πίεσης προπλήρωσης").

7.2 Κίνδυνος παγετού

Ο παγετός καταστρέφει τη συσκευή και τα πρόσθετα εξαρτήματά της, καθώς αυτά περιέχουν νερό!

• Αν υπάρχει κίνδυνος παγετού αποσυναρμολογήστε τη συσκευή και τα πρόσθετα εξαρτήματα και αποθηκεύστε τα λαμβάνοντας μέτρα προστασίας κατά του κινδύνου αυτού (δείτε σχετικά στην επόμενη

7. Συντήρηση και φροντίδα51

7.3 Αποσυναρμολογήστε τη

συσκευή και αποθηκεύστε την

1. Βγάλτε το φις ρεύματος.

2. Ανοίξτε τον σωλήνα πίεσης (γυρίστε

και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο), και αφήστε να τρέξει κανονικά νερό.

3. Αδειάστε εντελώς την αντλία και τον

− ξεβιδώστε το ρυθμιστικό εκκένωσης ύδατος στο κάτω μέρος της αντλίας (εκτός από το μοντέλο HWW 3300/20 K), − λύστε το περικόχλιο του μεταλλικού εύκαμπτου σωλήνα στο λέβητα. 4. αφαιρέστ ε τους σωλήνες αναρρόφησης και πίεσης από τη

5. Αποθηκεύστε τη συσκευή σε ένα

χώρο χωρίς παγετό (ελάχ. 5 °C). A Κίνδυνος! Πριν από κάθε εργασία στη συσκευή: − Βγάλτε το φις ρεύματος. − Βεβαιωθείτε ότι η συσκευή και τα συνδεδεμένα πρόσθετα εξαρτήματα δεν βρίσκονται υπό

8.1 Αναζήτηση βλάβης

Η αντλία δεν λειτουργεί:

• Δεν υπάρχει τάση ρεύματος. − Ελέγξτε το καλώδιο, το φις, την πρίζα και την ασφάλεια.

• Πολύ χαμηλή τάση ρεύματος. − Χρησιμοποιήστε καλώδια προέκτασης με επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά").

• Υπερθέρμανση κινητήρα, ενεργοποίηση διάταξης προστασίας − Μετά το κρύωμα η συσκευή τίθεται και πάλι αυτό ματα σε λειτουργία. − Μεριμ νήστε για την επάρκεια του αερισμού, κρατήστε ελεύθερη την − Να τηρείται η μέγιστη θερμοκρασία τροφοδοσίας.
• Ακούγεται ο κινητήρας, αλλά δεν ξεκινά να λειτουργεί: − Με τον κινητήρα εκτός λειτουργίας, εισάγετε ένα κατσαβίδι ή κάποιο παρόμοιο εργαλείο διαμέσου της οπής αερισμού του κινητήρα και γυρίστε την πτερωτή.

• Αντλία φραγμένη ή ελαττωματική. − Αποσυναρμολογήστε και καθαρίστε την αντλία. − Καθαρίστε τον διαχύτη, και αν χρειάζεται, αντικαταστήστε τον. − Καθαρίστε την πτερωτή, και αν χρειάζεται, αντικαταστήστε την. Η αντλία δεν αναρροφά σωστά ή παράγει πολύ θόρυβο κατά τη λειτουργία:
• Έλλειψη νερού. − Βεβαιωθείτε ότι υπάρχει διαθέσιμο επαρκές απόθεμα νερού. • Μη στεγ σωλήνας αναρρόφησης . − Στεγανοποιήστε τον σωλήνα αναρρόφησης και σφίξτε τις βιδωτές συνδέσεις.
• Ύψος αναρρόφησης πολύ μεγάλο. − Να τηρείται το μέγιστο ύψος αναρρόφησης. − Τοποθετήστε την βαλβίδα αντεπιστροφής και γεμίστε με νερό τον σωλήνα αναρρόφησης.

• Φίλτρο αναρρόφησης (πρόσθετο εξάρτημα) φραγμένο. − Καθαρίστε κι αν χρειαστεί αντικαταστήστε.
• Η βαλβίδα αντ επιστροφής (π ρόσθετο εξάρτημα) έχει φραγεί. − Καθαρίστε κι αν χρειαστεί αντικαταστήστε.
• Διαρροή νερού μεταξύ του κινητήρα και της αντλίας, μη στεγανή η στεγανοποίηση δακτύλιου ολίσθησης. − Αντικατάσταση στεγανοποίησης ολισθητικού δακτύλιου.
• Αντλία φραγμένη ή ελαττωματική. − δείτε πιο πάνω. Πολύ χαμηλή πίεση ή η αντλία λειτουργεί συνεχώς:
• Σωλήνας αναρρόφησης μη στεγανός ή ύψος ανα

• Αντλία φραγμένη ή ελαττωματική. − δείτε πιο πάνω.

• Εσφαλμένη ρύθμιση διακόπτη − Ελέγξτε την πίεση έναρξης λειτουργίας και θέσης εκτός λειτουργίας και αν χρειάζεται ρυθμίστε τις.
• Η αντλία ξεκινά και με λήψη μικρής ποσότητας νερού (περίπου 0,5 l). − Πίεση προπλήρωσης στο λέβητα

λύ μικρή, αυξήστε την.

• Τρέχει νερό από τη βαλβίδα αέρα. − Ελαστική κύστη στο λέβητα μη στεγανή, αντικαταστήστε την

8.2 Ρύθμιση διακόπτη

Αν – με την πάροδο του χρόνου – αλλάξει σημαντικά η εργοστασιακά ορισμένη πίεση έναρξης λειτουργίας και θέσης εκτός λειτουργίας, μπορεί να ρυθμιστεί ξανά η αρχική τιμή (δείτε σχετικά στην ενότητα "Τεχνικά Χαρακτηριστικά"). B Κίνδυνος! Κίνδυνος ηλεκτροπληξίας στις κλέμμες σύνδεσης του διακόπτη πίεσης. Μόνο τεχνικό προσωπικό επιτρέπεται να ανοίξει και να ρυθμίσει τον διακόπτη πίεσης.

1. Αφαιρέστε το καπάκι του διακόπτη

2. Ανοίξτε τον σωλήνα πίεσης (γυρίστε

και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο), και αφήστε να τρέξει Μόλις ξεκινήσει η λειτουργία του μηχανήματος, δείτε στο μανόμετρο την πίεση έναρξης της λειτουργίας.

3. Κλείστε πάλι το σωλήνα πίεσης.

Μόλις σταματήσει η λειτουργία του μηχανήματος, δείτε στο μανόμετρο την πίεση έναρξης της λειτουργίας.

Δεν πρέπει να υπερβαίνετε την εργοστασιακά ορισμένη πίεση θέσης εκτός λειτουργίας.

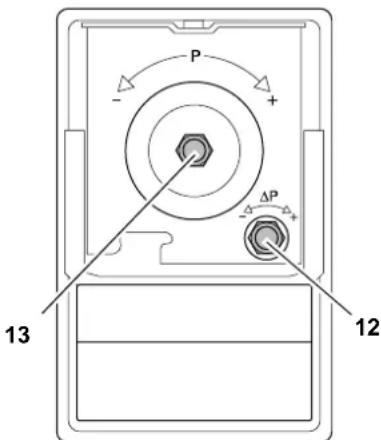

4. Για να αλλάξετε την πίεση θέσης

εκτός λειτουργίας, περιστρέψτε το παξιμάδι (12) ως εξής: − δεξιόστροφα αυξάνεται η πίεση θέσης εκτός λειτουργίας − αριστερόστροφα μειώνεται η πίεση θέσης εκτός λειτουργίας.

5. Για να αλλάξετε την πίεση έναρξης

λειτουργίας, περιστρέψτε το δι (13) ως εξής: − δεξιόστροφα αυξάνεται η πίεση έναρξης λειτουργίας − αριστερόστροφα μειώνεται η πίεση έναρξης λειτουργίας.

8. Προβλήματα και βλάβες

6. Αν χρειαστεί επαναλάβετε τα

βήματα 2. έως 5., μέχρι να μέχρι να ορίσετε τις επιθυμητές τιμές.

7. Τοποθετήστε ξανά το καπάκι του

προπλήρωσης Όταν – με την πάροδο του χρόνου – η αντλία ξεκινά και με λήψη μικρής ποσότητας νερού (περίπου 0,5 l), θα πρέπει να ξανασχηματιστεί η πίεση προπλήρωσης στον λέβητα.

Δεν μπορείτε να δείτε την πίεση προπλήρωσης στο μανόμετρο.

1. Βγάλτε το φις ρεύματος.

2. Ανοίξτε τον σωλήνα πίεσης (γυρίστε

και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο), και αφήστε να τρέξει κανονικά νερό.

3. Ξεβιδώστε το πλαστικό κάλυμμα

στην μετωπική πλευρά του λέβητα. Από πίσω βρίσκεται η βαλβίδα

4. Τοποθετήστε στη βαλβίδα αέρα μία

αντλία αέρα ή σωλήνα συμπιεστή με μία βαλβίδα ελαστικών και μετρητή

5. Αφήστε την αντλία να λειτουργήσει

έως να προσεγγιστεί η προβλεπόμενη πίεση προπλήρωσης (δείτε σχετικά στην ενότητα "Τεχνικά Χαρακτηριστικά").

6. Συνδέστε και πάλι τη συσκευή και

ελέγξτε αν λειτουργεί. A Κίνδυνος! Οι επισκευές σε ηλεκτρικές συσκευές πρέπει να πραγματοποιούνται μόνο από ηλεκτροτεχνίτες! Οι ηλεκτρικές συσκευές που χρήζουν επισκευής μπορούν να αποσταλούν στο τμήμα Service της αντιπροσωπείας στη χώρα σας. Τις διευθύνσεις μπορείτε να βρείτε στον κατάλογο ανταλλακτικών. Παρακαλούμε κατά την αποστολή προς επισκευή να μας δοθεί μία περιγραφή των προβλημάτων που διαπιστώσατε. Για την αποστολή:

• Αδειάστε πλήρως την αντλία και το λέβητα (δείτε σχετικά στην ενότητα "Αποσυναρμολόγηση και αποθήκευση συσκευής").
• Ξεβιδώστε το διακόπτη πίεσης και το μανόμετρο (προστασία για τη

• Εφόσον είναι δυνατό στείλτε τη συσκευή στην αρχική της συσκευασία. Το υλικό συσκευασίας της συσκευής είναι 100 % ανακυκλώσιμο. Οι άχρηστες πλέον συσκευές και τα

θετα εξαρτήματα περιέχουν μεγάλες ποσότητες πρώτων και συνθετικών υλών, οι οποίες μπορούν να αποτελέσουν και αυτές αντικείμενο μίας παρόμοιας διαδικασίας ανακύκλωσης. Οι οδηγίες λειτουργίας έχουν τυπωθεί σε λευκανθέν χαρτί χωρίς χλώριο. Για τη συσκευή αυτή μπορείτε να βρείτε στα ειδικά καταστήματα τα ακόλουθα πρόσθετα εξαρτήματα.

Εικόνες και αριθμούς παραγγελίας μπορείτε να βρείτε στο τέλος των οδηγιών λειτουργίας. Σετ σύνδεσης αντλίας, πλήρες με διπλό μαστό, βαλβίδα αντεπιστροφής, μαστό σωλήνα 150 mm (2 τεμάχια), μακρύ φίλτρο, πλενόμενο στοιχείο φίλτρου, σπιράλ σωλήνας 1m πλήρης, γωνία, σφαιρική στρόφιγγα εκροής, μονωτική ταινία σπειρωμάτων. A Διακόπτης διακοπής λειτουργίας χωρίς νερό, με καλώδιο 10 m, δεν επιτρέπει να μείνει χωρίς νερό η αντλία κατά την αναρρόφηση από μία δεξαμενή, κολυμβητική πισίνα κλπ B Σπιράλ σωλήνας 1"

1) 1 m, πλήρης, αμφίπλευρος με

ταχυσύνδεσμο ασφαλείας

2) 4 m, πλήρης με ταχυσύνδεσμο

ασφαλείας και φίλτρο με ποδοβαλβίδα

3) 7 m, πλήρης με ταχυσύνδεσμο

ασφαλείας και φίλτρο με ποδοβαλβίδα. C Φί λτρο, Σύνδεση 1", μακρύς, πλήρης με πλενόμενο πλαστικό στοιχείο φίλτρου. D Μιας χρήσης στοιχείο φίλτρου, για μηχανικό προφιλτράρισμα E Στοιχείο φίλτρου, πλενόμενο, για μηχανικό προφιλτράρισμα άμμου, επαναχρησιμοποιήσιμο F Στοιχείο φίλτρου άνθρακα, μακρύ, με γέμιση ενεργού άνθρακα, για νερό με υψηλή περιεκτικότητα χλωρίου, καταπολεμά τις μυρωδιές και τους διά φορους ανεπιθύμητους χρωματισμούς του νερού. G Πολυφωσφορικό στοιχείο φίλτρου , με γέμιση πολυφωσφορικών αλάτων, για νερό με υψηλή περιεκτικότητα αλάτων για συσκευές που χρησιμοποιούν ζεστό νερό. H Μαστός σωλήνα 150 mm, αμφίπλευρος 1" ΕΞΣ, επιψευδαργυρωμένος, για σύνδεση αντλίας και φίλτρου αναρρόφησης. I Διπλός μαστός, αμφίπλευρος 1" J Βαλβίδα αντεπιστροφής 1" ΕΣΣ, δεν επιτρέπει την επιστροφή του νερού και έτσι δεν μένει χωρίς νερό K Μονωτική ταινία σπειρ ωμάτων, ρολό 12 m. (ΕΞΣ=Εξωτερικό σπείρωμα, ΕΣΣ=Εσωτερικό σπείρωμα)

11. Διαθέσιμα Πρόσθετα

12. Τεχνικά Χαρακτηριστικά

HWW 5500/20 M HWW 5500/50 M Τάση ρεύματος V 230 ∼ 1 Συχνότητα Hz 50 Ονομαστική ισχύς W 1500 Ονομαστική ένταση ρεύματος A 6,7 Ελάχιστη ασφάλεια (χρονικής καθυστέρησης ή διακοπή κυκλώματος τύπου L) A 10 Πυκνωτής λειτουργίας μF 20 Ονομαστικός αριθμός στροφών min

Μέγ. ικανότητα άντλησης l/h 5500 Μέγ. ύψος άντλησης. m 55 Μέγ. πίεση άντλησης bar 5,5 Μέγ. ύψος αναρρόφησης m 9 Μέγ. θερμοκρασία παροχής °C 50 Θερμοκρασία περιβάλλοντος °C 5 … 40 Βαθμός προστασίας IP 44 Κλάση προστασίας I Κλάση μόνωσης F

Περίβλημα αντλίας Έμβολο αντλίας Πτερωτή αντλίας Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας Noryl – 5x Συνδέσεις (εσωτερικό σπείρωμα) Σύνδεση αναρρόφησης Σύνδεση πίεσης

Διακόπτης πίεσης Πίεση έναρξης λειτουργίας περί

εση θέσης εκτός λειτουργίας περίπου bar bar 2,5 4,0

Όγκος λέβητα Μέγ. πίεση λέβητα Πίεση προπλήρωσης

5,0 1,5 Διαστάσεις (χωρίς συνδέσεις)

Βάρος χωρίς νερό Βάρος με πλήρωση νερού

Τιμές εκπομπής θορύβων (στη μέγιστη πίεση) Στάθμη ακουστικής ισχύος L WAm Στάθμη ηχητικής πίεσης L WAd dB(A) dB(A)

Μέγιστο μήκος για καλώδια προέκτασης για διατομή σύρματος 3x1,0mm

για διατομή σύρματος 3x1,5mm
