MANUAL DE USUARIO HWW 550050 M METABO

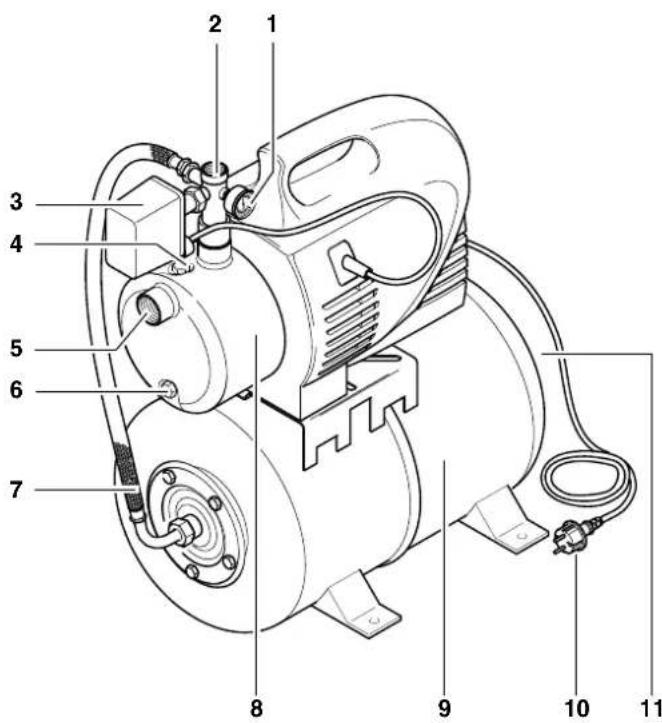

HWW 5500/20 M, HWW 5500/50 M: 1 Manómetro 2 Conexión de presión 3 Interruptor de presión 4 Tapón roscado de llenado de agua 5 Conexión de aspiración 6 Tapón roscado de vaciado de agua 7 Manguera metálica 8 Bomba 9 Depósito de presión („reci- piente“) 10 Cable de alimentación de corriente eléctrica con enchufe 11 Válvula de aire para presión de prellenado En la conexión de aspiración:

¡Atención! Si el líquido a bombear con- tiene suciedad, utilizar el filtro de aspiración (véase „Accesorios suministrables“).

¡Atención! Para evitar que el agua fluya de retorno al desconectarse la bomba es absolutamente necesa- rio instalar una válvula de reten- ción. XP0019S3.fm Manual de uso ESPAÑOL29 ESPAÑOL

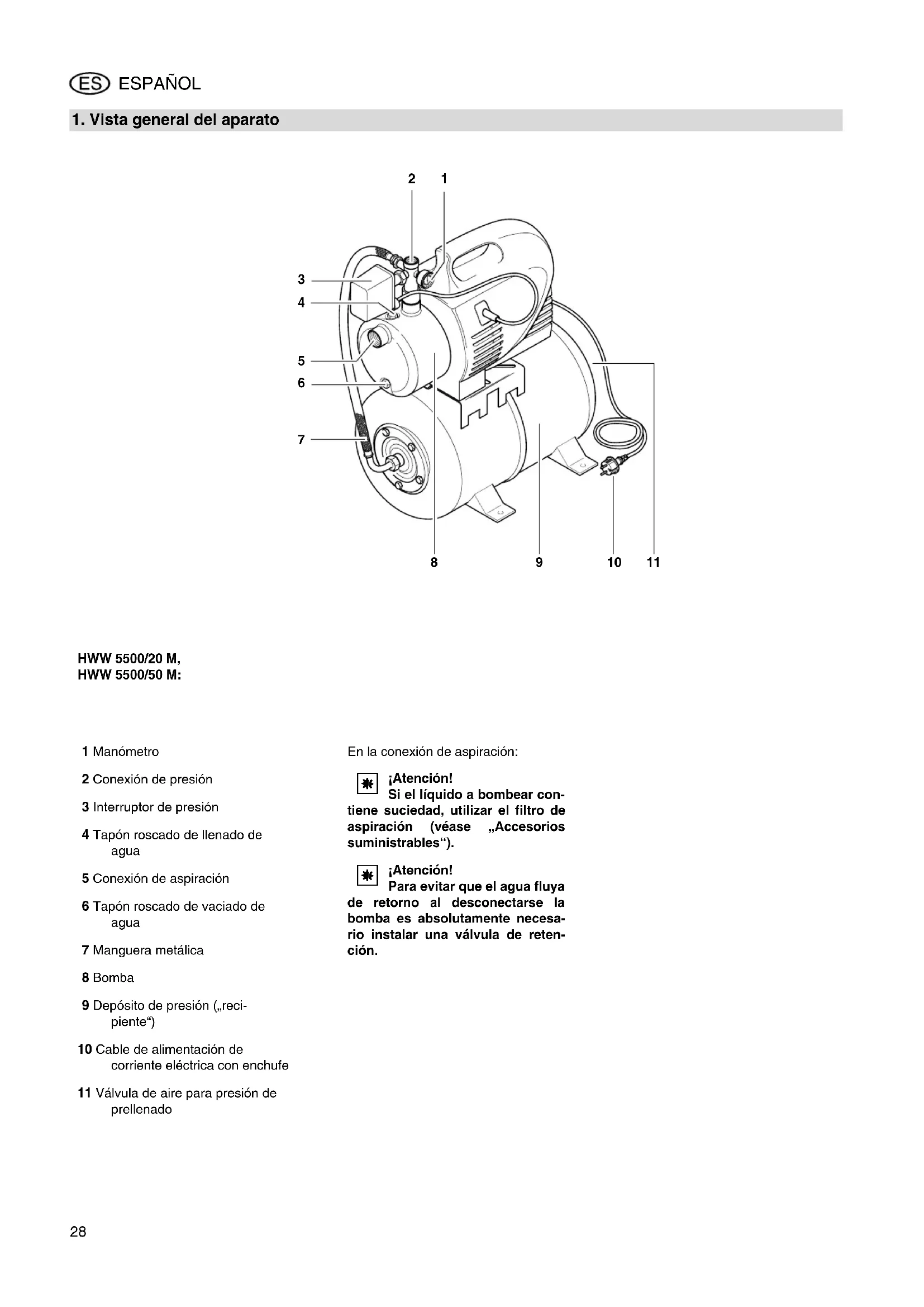

1. Vista general del aparato .........28

2. ¡Leer en primer lugar!...............29

3. Campo de aplicación y

4.1 Utilización de acuerdo a

su finalidad..................................29

4.2 Instrucciones generales

de seguridad...............................29

5. Antes de la puesta en

5.2 Conectar el conducto

de aspiración ..............................30

5.3 Conectar el conducto de

presión........................................30

5.4 Conexión a una red de

6.1 Poner en marcha el aparato .......31

7.1 Mantenimiento periódico.............31

7.2 En caso de riesgo de heladas ....31

8. Problemas y averías.................31

8.1 Localización de averías .............. 31

8.3 Aumentar la presión

10. Protección ecológica................33

Accesorios suministrables ...33/66

12. Características técnicas...........33

• Leer este manual de uso antes de la puesta en servicio de la máquina. Prestar especial atención a las ins- trucciones de seguridad.

• La no observancia de las instruccio- nes contenidas en el presente manual de uso conduce a la anula- ción del derecho a garantía; el fabri- cante rechazará toda responsabili- dad por daños consecuenciales.

• Si al desembalar la máquina se detectan daños producidos durante el transporte, informe de inmediato a su suministrador. ¡No ponga la máquina en servicio!

• Deseche el embalaje de forma eco- lógica. Deposítelo en el lugar de recogida adecuado.

• Conserve este manual de uso en lugar seguro de forma que pueda consultarse siempre que surja una duda.

• En caso de préstamo o venta de la máquina, entregar también este manual de uso. Este aparato se utiliza para bombear agua limpia en el sector doméstico y jar- dinería, − para el riego por aspersión y para la irrigación, − como bomba de norias, de agua de lluvia y de agua de servicio, − para vaciar piscinas, estanques de jardines y tanques de agua. La temperatura admisible máxima del líquido a bombear es de 35 °C.

4.1 Utilización de acuerdo a

su finalidad El aparato no puede ser utilizado para el abastecimiento de agua potable ni para bombear alimentos. No deben bombearse materias combus- tibles, agresivas o tóxicas. El aparato no es adecuado para su apli- cación en el sector artesanal o industrial. ¡No está permitido hacer modificacio- nes en el aparato ni el uso de piezas no comprobadas ni autorizadas por el fabri- cante! ¡Cualquier uso incorrecto del aparato no está de acuerdo a la finalidad; de esta manera pueden causarse daños impre- visibles!

4.2 Instrucciones generales

de seguridad El aparato no debe ser utilizado por niños ni adolescentes o personas que no estén familiarizadas con la instruccio- nes de uso. En la operación para piscinas y en el sector jardinería así como en su sector de protección deben cumplirse las dis- posiciones estipuladas en la norma DIN VDE 0100 -702, -738. Si el aparato se aplica en el sector de abastecimiento de agua potable, debe- rán cumplirse las prescripciones res- pecto al agua potable y al agua servida y las disposiciones estipuladas en la norma DIN 1988. A continuación indicamos los peligros remanentes que existen siempre al tra- bajar con bombas y depósitos de pre- sión – peligros que es imposible de eli- minar, incluso mediante precauciones técnicas.

¡Peligro por influjos ambienta- les! No exponer el aparato a la lluvia. No utili- zar este aparato en ambientes mojados. ¡Nunca dirija usted el chorro de agua directamente hacia el aparato o hacia otros componentes eléctricos! ¡Peligro de muerte por golpes de corriente eléctrica

¡Nunca utilice usted el aparato en recin- tos con riesgo de explosión o en la vecindad de líquidos o gases combusti- bles!

¡Peligro por agua caliente! Si la presión de desconexión del regula- dor de presión no se alcanza debido a que hay una mala relación de presión o a que el regulador de presión está defectu- oso, el agua dentro del aparato se puede calentar por la recirculación interna. Esto puede ocasionar daños y fugas en el aparato y en las tuberías, por lo que puede perderse agua caliente. ¡Peligro de escaldarse!

• Haga funcionar el aparato como máx. 5 minutos contra la tubería de presión cerrada.

• Desenchufe el aparato de la red de alimentación eléctrica y déjelo enfriar. Antes de volver a poner en marcha, mande comprobar por per- sonal técnico si la instalación fun- ciona perfectamente.

¡Peligros por electricidad! El aparato no debe estar conectado a la red de alimentación eléctrica, mientras tengan lugar trabajos de instalación y mantenimiento. ¡No tomar el enchufe de conexión a la red con las manos mojadas! Para des- conectar el cable de la red nunca jale del cable mismo sino que siempre del enchufe. No doblar, magullar, jalar ni pisar el cable de alimentación de corriente eléc- trica ni el cable de extensión; proteger- los contra cantos agudos, aceite y calor.

¡Peligros por averías del apa- rato! Controle usted el aparato, especial- mente el cable de alimentación de corriente eléctrica, el enchufe del cable y los componentes eléctricos, antes de toda puesta en marcha, por si tienen eventuales daños. ¡Peligro de muerte por golpes de corriente eléctrica! Si el aparato se ha dañado, podrá ser reutilizado solamente después de que ha sido reparado correctamente. Indice del contenido

2. ¡Leer en primer lugar!

3. Campo de aplicación y

ESPAÑOL ¡Nunca repare Vd. mismo el aparato! Las reparaciones de bombas y depósi- tos a presión deben ser llevadas a cabo exclusivamente por especialistas.

¡Atención! Para evitar los daños ocasio- nados por el agua como, por ejemplo inundaciones, debidos a fallos o defi- ciencias del aparato:

• Tome las medidas de seguridad apropiadas, p. ej.: − dispositivo de alarma o

recipiente de retención con control El fabricante no se hará responsable de los posibles daños que se hayan produ- cido porque − El aparato no se ha empleado con- forme al uso previsto. − El aparato se ha sobrecargado por el servicio continuo. − El aparato no se ha protegido contra las heladas. − Se han realizado modificaciones arbitrarias en el aparato. ¡Solo los técnicos electricistas deberán repa- rar los aparatos eléctricos! − Se han empleado piezas de repu- esto que no han sido homologadas ni autorizadas por el fabricante. − Se ha empleado material no apropi- ado para la instalación (válvulas, tuberías de conexión, etc.). Material de instalación apropiado: − resistente a la presión (mín. 10 bar) − resistente al calor (mín. 100 °C) Usted mismo puede montar y conectar fácilmente el aparato. En casos de duda consulte usted a su vendedor especializado o a un electri- cista especializado.

• El aparato debe estar colocado sobre una superficie plana horizon- tal adecuada para soportar el peso del aparato incluyendo el agua que contiene.

• Para evitar vibraciones, el aparato no debe estar atornillado a la super- ficie, sino que la superficie de apoyo debe ser elástica.

• El lugar de montaje debe estar bien ventilado y protegido contra las influencias climáticas.

• Si el aparato se usa en estanques de jardín y en piscinas, debe estar colocado en un lugar no inundable y protegido contra caídas. Además es necesario considerar los requeri- mientos legales.

5.2 Conectar el conducto de

Indicación: Para la conexión es posible que usted requiera más accesorios (véase „Accesorios suministrables“).

¡Atención! El conducto de aspiración debe estar montado de modo tal que no ejerza fuerza mecánica o tensión alguna sobre la bomba.

¡Atención! Si el líquido a bombear contu- viera suciedad, es imprescindible uti- lizar un filtro de aspiración, para pro- teger la bomba contra arena y suciedad.

¡Atención! Para evitar que el agua fluya de retorno al desconectarse la bomba es absolutamente necesario instalar una válvula de retención.

• Todas las uniones atornilladas deben estar hermetizadas mediante cinta de obturación de roscas; si hubiera fugas se aspirará aire redu- ciendo o impidiendo la aspiración de agua.

• El conducto de aspiración debe tener un diámetro interior mínimo de 1" (25 mm); debe ser resistente a la dobladura y al vacío.

• El conducto de aspiración debe ser lo más corto posible, ya que cuanto más largo el conducto, tanto menor será la capacidad de elevación de la bomba.

• El conducto de aspiración debe subir ininterrumpidamente hacia la bomba, a fin de evitar inclusiones de aire.

• Debe asegurarse que la alimenta- ción de agua sea suficiente y el extremo del conducto de aspiración debe encontrase siempre sumer- gido en el agua.

5.3 Conectar el conducto de

Indicación: Para la conexión es posible que usted requiera más accesorios (véase „Accesorios suministrables“).

¡Atención! El conducto de presión debe estar montado de modo tal que no ejerza fuerza mecánica o tensión alguna sobre la bomba.

• Para evitar fugas de agua, todas las uniones atornilladas deben estar hermetizadas mediante cinta de obturación de roscas.

• Todos los componentes del con- ducto de presión deben ser resis- tentes a la presión.

• Todos los componentes del con- ducto de presión deben estar mon- tados correctamente.

¡Peligro! Si los componentes no son resistentes a la presión y si el mon- taje no fuera correcto, podría reven- tarse el conducto de presión durante la operación. ¡El líquido que se escapa a chorros de alta presión podría causar lesiones!

5.4 Conexión a una red de

cañerías También es posible un montaje estacio- nario (por ejemplo, para el abasteci- miento de agua doméstica, en interio- res).

• Para reducir las vibraciones y rui- dos, es recomendable conectar el aparato a la red de cañerías mediante mangueras elásticas.

¡Peligros por electricidad! Nunca utilice usted el aparato en ambientes mojados; utilice el apa- rato siempre bajo las siguientes con- diciones:

• La conexión debe tener lugar siempre en cajas de enchufe que han sido instaladas correcta- mente, con toma de tierra y que han sido controladas.

• La tensión de la red y los fusibles deben cumplir con las especifica- ciones técnicas.

• Si el aparato se utiliza en pisci- nas, estanques de jardines o lugares similares, deberá conec- tarse al aparato un interruptor de corriente diferencial (interruptor de corriente diferencial de 30 mA) (DIN VDE 0100 -702, -738). Recomendamos esta medida como protección personal.

• Si el aparato se utiliza a la intem- perie, las uniones eléctricas deben estar protegidas contra salpicaduras de agua; las conexiones no debe estar sumer- gidas en el agua.

• Es necesario utilizar solamente cables de extensión con una sec- ción de conductor suficiente (véase "Especificaciones técni- cas"). Los tambores de cables deben estar totalmente desen- rollados.

5. Antes de la puesta en

¡Atención! Cada vez que la bomba sea conectada o si hubiera pérdidas de agua o aspiración de aire, la bomba deberá ser llenada nuevamente con agua. ¡Si se conecta la bomba sin agua, se destruirá esta última!

Indicación: El conducto de aspiración no necesita ser llenado, ya que la bomba es autoaspirante. Sin embargo, puede tomar algún tiempo, en función de la lon- gitud y diámetro del conducto, hasta que se forme la presión.

1. Desatornillar el tapón roscado de

llenado de agua junto con la junta.

2. Echar lentamente agua limpia,

hasta que la bomba esté llena.

3. Si usted desea reducir el tiempo de

aspiración, llene también el con- ducto de aspiración.

4. Atornillar el tapón roscado de lle-

nado de agua junto con la junta.

5. Abrir el conducto de presión (llave

de agua o tobera de rociado), para que el aire pueda escapar durante la aspiración.

7. Una vez que salga agua uniforme-

mente, cerrar el conducto de pre- sión. La bomba y su conducto de aspiración deben estar conectados y llenados (véase „Antes de la puesta en marcha“).

¡Atención! La bomba no debe funcionar en seco. Siempre debe haber una cantidad suficiente de líquido a bom- bear (agua).

• Si el motor no arrancara y la bomba no formara presión o si se produje- ran efectos similares, desconecte la bomba – y trate de eliminar la causa de la avería (véase „Problemas y averías“).

• Si la bomba fuera bloqueada por un cuerpo ajeno o si el motor se sobre- calentara, el motor será desconec- tado por un conmutador de protec- ción.

6.1 Poner en marcha el apa-

Indicación: El interruptor de presión − conecta la bomba cuando la presión en el recipiente ha bajado más allá de la presión de conexión, debido a la toma de agua; − desconecta la bomba cuando se ha alcanzado la presión de desco- nexión.

Indicación: El recipiente tiene un fuelle de goma que se encuentra de fábrica bajo presión de aire („presión de prelle- nado“); esto permite la toma de peque- ñas cantidades de agua, sin que arran- que la bomba.

1. Enchufar el cable de toma de

corriente de la red.

2. Abrir el conducto de presión (abrir la

llave de agua o la tobera de rociado).

3. ¡Comprobar que salga agua!

6.2 Curva característica de la

bomba La curva característica de la bomba indica el caudal posible en función de la altura de presión. Curva característica de la bomba a una altura de aspiración de 0,5 m y con man- guera de aspiración de 1" – para modelo:

¡Peligro! Antes de realizar cualquier tra- bajo en la máquina: − Desenchufar el cable de toma de corriente de la red. − Asegúrese que el aparato y los accesorios conectados no se encuentren bajo presión. Cualquier trabajo de reparación o de mantenimiento más extenso que los descritos aquí, deberá ser realizado exclusivamente por especialistas.

7.1 Mantenimiento periódico

• Controlar si el aparato y los acceso- rios, especialmente los componen- tes eléctricos y aquellos sometidos presión tienen daños y repararlos en caso dado.

• Controlar si el conducto de aspira- ción y de presión tienen fugas.

• Si el caudal disminuyera, limpiar o cambiar el filtro de aspiración y el cartucho filtrante (en caso de exis- tir).

• Controlar la presión de prellenado del recipiente y en caso dado aumentarla (véase „Aumentar la presión de prellenado“).

7.2 En caso de riesgo de

¡Atención! ¡La helada puede destruir el aparato y sus accesorios, ya que ellos siempre contienen agua!

• En caso de riesgo de heladas, des- montar el aparato y los accesorios y guardarlos en un lugar protegido contra heladas (véase el apartado siguiente).

7.3 Desmontar y guardar el

1. Desenchufar el cable de toma de

corriente de la red.

2. Abrir el conducto de presión (llave

de agua o tobera de rociado), para que el agua pueda vaciarse comple- tamente.

3. Vaciar completamente la bomba y el

recipiente; para este efecto: − desatornillar el tapón roscado de vaciado de agua abajo en la bomba (excepto en HWW 3300/ 20 K), − aflojar la tuerca de racor de la manguera metálica en el reci- piente.

4. Desmontar del aparato el conducto

de presión y aspiración.

5. Guardar el aparato en un recinto

libre de heladas (mín. 5 °C).

¡Peligro! Antes de realizar cualquier tra- bajo en la máquina: − Desenchufar el cable de toma de corriente de la red. − Asegúrese que el aparato y los accesorios conectados no se encuentren bajo presión.

8.1 Localización de averías

La bomba no se pone en marcha:

• No hay tensión de alimentación. − Comprobar el cable, el enchufe, la caja de enchufe y el fusible.

• Tensión de la red demasiado baja. − Utilizar solamente cables prolon- gadores con una sección de con-

8. Problemas y averías32

ESPAÑOL ductor suficiente (véase "Carac- terísticas técnicas").

• Motor sobrecalentado, se ha dispa- rado la protección del motor. − Después del enfriamiento, el aparato se conecta nuevamente por sí mismo. − El aparato debe estar bien venti- lado, no obstruir las ranuras de ventilación. − Observar la temperatura máxima de entrada.

• El motor zumba pero no se pone en marcha. − Con el motor desconectado, introducir un atornillador o similar en las ranuras de ventilación y girar el rodete de ventilación.

• Bomba obstruida o defectuosa. − Desarmar y limpiar la bomba. − Limpiar o cambiar el difusor. − Limpiar o cambiar el rodete. La bomba no aspira correctamente o produce demasiado ruido:

• Falta de agua. − Asegurarse de que en el depósito se encuentre una cantidad sufi- ciente de agua.

• El conducto de aspiración tiene fugas. − Estanqueizar el conducto de aspiración, apretar las atornilla- duras.

• Altura de aspiración demasiado grande. − Observar la altura máxima de aspiración. − Colocar una válvula de retención, llenar el conducto de aspiración con agua.

• Filtro de aspiración (accesorio) obs- truido. − Limpiarlo o cambiarlo.

• Válvula de retención (accesorio) bloqueada. − Limpiarla o cambiarla.

• Fugas de agua entre el motor y la bomba, retén frontal defectuoso. − Cambiar el retén frontal.

• Bomba obstruida o defectuosa. − véase más arriba. Presión insuficiente o bomba perma- nentemente en operación:

• Conducto de aspiración inestanco o bien altura de aspiración demasiado grande. − véase más arriba.

• Bomba obstruida o defectuosa. − véase más arriba.

• Interruptor de presión desajustado. − Controlar y en caso dado ajustar las presiones de conexión y des- conexión.

• La bomba se pone en marcha des- pués de extraerse solamente un poco de agua (aproximadamente 0,5 l). − Presión de prellenado en el reci- piente insuficiente; aumentarla.

• Se escapa aire de la válvula de aire. − Fue lle de goma en el recipiente tiene fuga s; cambiarlo.

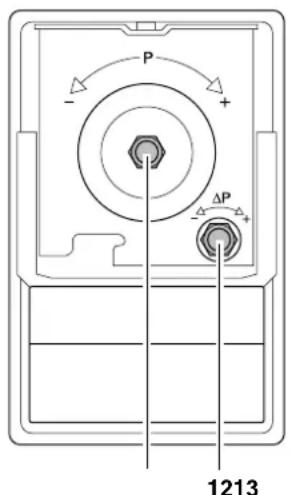

8.2 Ajustar el interruptor de

presión Si con el correr del tiempo hubiera variado considerablemente la presión de conexión y desconexión ajustada de fábrica, es posible ajustar nuevamente el valor original (véase „Especificaciones técnicas“).

¡Peligro! Peligro de golpes de corriente en los bornes de conexión del inte- rruptor de presión. El interruptor de presión deberá ser abierto y ajustado exclusivamente por un especialista.

2. Abrir el conducto de presión (llave

de agua o tobera de rociado), para que el agua pueda vaciarse. Cuando se conecte el aparato, leer la presión de conexión en el manó- metro.

3. Cerrar nuevamente el conducto de

presión. Cuando se desconecte el aparato, leer la presión de desconexión en el manómetro.

¡Atención! No debe excederse la presión de desconexión ajustada de fábrica.

4. Para variar la presión de desco-

nexión, girar la tuerca (12) del siguiente modo: − en sentido horario se aumenta la presión de desconexión; − contra el sentido horario se reduce la presión de desco- nexión.

5. Para variar la presión de conexión,

girar la tuerca (13) del siguiente modo: − en sentido horario se aumenta la presión de conexión; − contra el sentido horario se reduce la presión de conexión.

6. En caso dado, repita los pasos 2.

hasta 5., hasta que queden ajusta- dos los valores deseados.

7. Colocar nuevamente la tapa del

interruptor de presión.

8.3 Aumentar la presión de

prellenado Si con el correr del tiempo la bomba se pusiera en marcha al extraerse una pequeña cantidad de agua (aproximada- mente 0,5 l), la presión de prellenado en el recipiente deberá ser reajustada.

Indicación: La presión de prellenado no puede leerse en el manómetro.

1. Desenchufar el cable de toma de

corriente de la red.

2. Abrir el conducto de presión (llave

de agua o tobera de rociado), para que el agua pueda vaciarse comple- tamente.

3. Desatornillar la tapa de plástico en

la cara frontal del recipiente; detrás de ella se encuentra la válvula de aire.

4. Conectar a la válvula de aire la

bomba de aire o la manguera del compresor con una conexión de "válvula de neumático" y manóme- tro.

5. Aumentar la presión al valor de la

presión de prellenado (véase „Espe- cificaciones técnicas“).

6. Conectar nuevamente el aparato y

controlar su funcionamiento.

¡Peligro! ¡Los trabajos de reparación en aparatos eléctricos deben ser lleva- dos a cabo exclusivamente por elec- tricistas especializados! Los aparatos eléctricos que requieran reparación pueden enviarse al centro de servicio técnico del país. La dirección está indicada en la lista de piezas de recambio. Incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada. Para el envío:

• Vaciar completamente la bomba y el recipiente (véase „Desmontar y guardar el aparato“).

• Desatornillar el interruptor de pre- sión y el manómetro (protección para el transporte).

• Enviar el aparato en lo posible en el embalaje original. El material de embalaje del aparato es reciclable en un 100 %. Los aparatos y accesorios en desuso contienen grandes cantidades de mate- ria prima y plásticos que también pue- den ser incluidos en el proceso de reci- claje. El presente manual de instrucciones de uso está impreso en papel blanqueado sin cloro. En el comercio especializado puede usted adquirir los siguientes accesorios.

Indicación: Las ilustraciones y números de pedido se encuentran al final del pre- sente manual. A Juego de piezas de conexión de la bomba, completo, incl. racor doble, válvula de retención, racor de tubo 150 mm (2 unidades), filtro largo, cartucho filtrante lavable, manguera espiral 1 m completa, ángulo, llave de bola de descarga, cinta obturadora de roscas. B Interruptor de paro de marcha en seco, con cable de 10 m, evita la marcha en seco de la bomba al aspirar de un depósito, piscina, etc. C Manguera espiral de 1"

1) 1 m, completa, con unión atorni-

llada rápida a ambos lados;

2) 4 m, completa, con unión atorni-

llada rápida y criba de aspira- ción con válvula de pie;

3) 7 m, completa, con unión atorni-

llada rápida y criba de aspira- ción con válvula de pie. D Filtro, conexión de 1", largo, completo con cartucho filtrante de plástico lavable. E Cartucho filtrante desechable, largo, para la prefiltración mecánica de la arena. F Cartucho filtrante lavable, largo, para la prefiltración mecánica de la arena, reutilizable. G Cartucho filtrante de carbón, largo, con relleno de carbón activo, si se trata de agua con cloro, contra olo- res e impurezas de pintura. H Cartucho de filtración Poly, largo, con relleno de polifosfato, para utili- zar en calentadores de agua, si el agua es calcárea. I Racor de tubo de 150 mm, 1" AG a ambos lados, galvanizado, para conectar la bomba y el filtro de aspiración. J Racor doble, 1" AG a ambos lados. K Válvula de retención 1" IG, evita el reflujo del agua y la marcha en seco de la bomba. L Cinta de obturación de roscas, rollo de 12 m. (AG=rosca exterior, IG=rosca interior)

10. Protección ecológica

11. Accesorios suministra-

12. Características técnicas

HWW 5500/20 M HWW 5500/50 M

Tensión de alimentación V 230 ∼ 1 Frecuencia Hz 50 Potencia nominal W 1500 Intensidad nominal A 6,7 Fusible mín. (de reacción lenta o automático L) A 10 Condensador de operación μF 20 Revoluciones nominales min

Caudal máx. l/h 5500 Altura máx. de presión m 55 Presión máx. de elevación bar 5,5 Altura de aspiración máx. m 9 Temperatura máx. de entrada °C 50 Temperatura ambiental °C 5 … 40 Grado de protección IP 44 Clase de protección I Clase de material aislador F34 ESPAÑOL Materiales Carcasa de la bomba Arbol de la bomba Rodete de la bomba Acero fino Acero fino Noryl – 5x Conexiones (rosca interior) Conexión de aspiración Conexión de presión

Interruptor de presión Presión de conexión aproximada Presión de desconexión aproximada bar bar 2,5 4,0 Recipiente Volumen del recipiente Presión del recipiente máx. Presión de prellenado

5,0 1,5 Dimensiones (sin conexiones) Longitud Anchura Altura

Pesos Peso vacía Peso llena de agua

Valores de emisión de ruido (a presión máx.) Nivel de potencia acústica L WAm Nivel de intensidad acústica L WAd dB (A) dB (A)

Longitud máxima del cable de extensión para 3 x 1,0 mm

sección transversal del cable para 3 x 1,5 mm

sección transversal del cable
