KÄYTTÖOHJE HWW 550050 M METABO

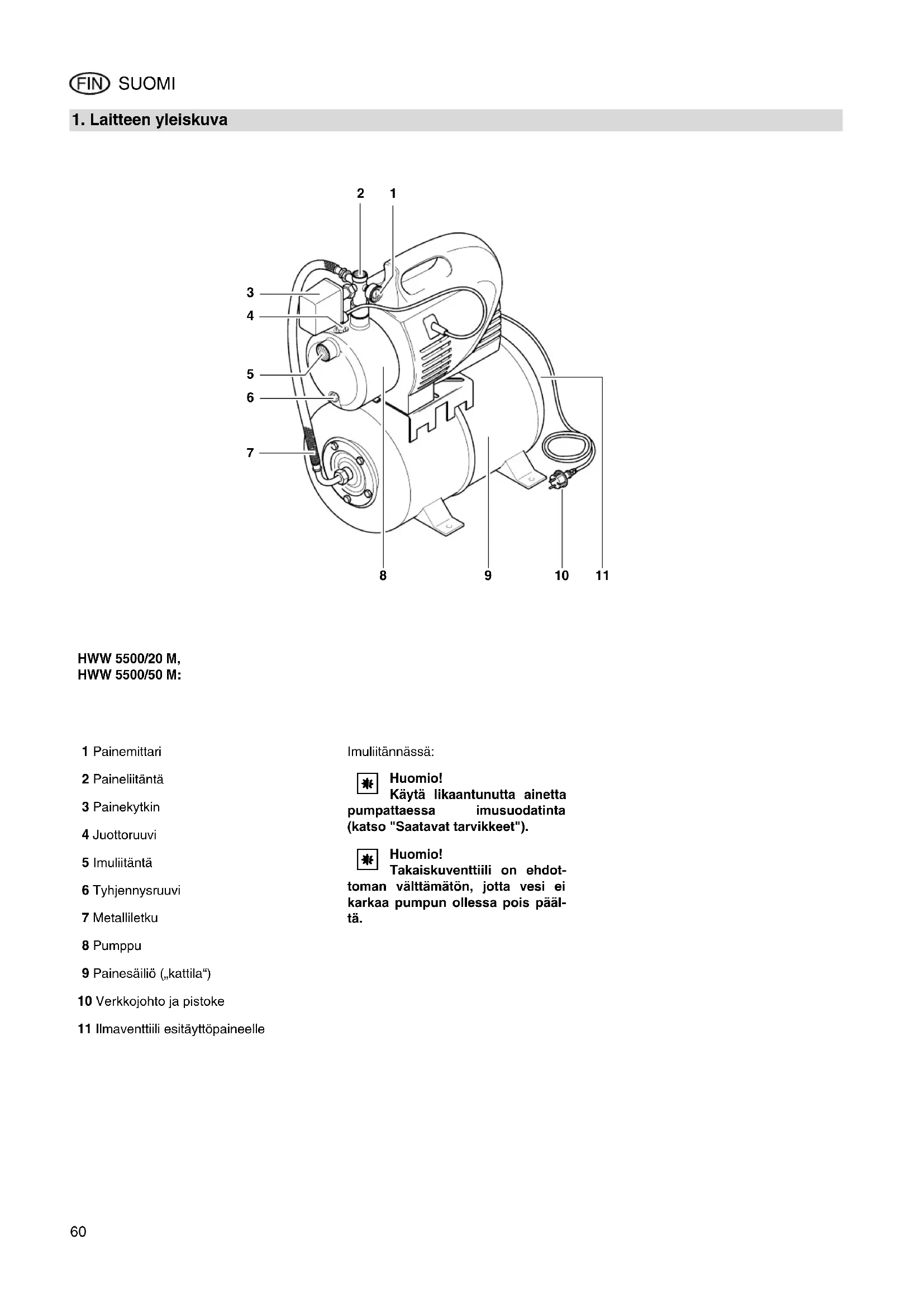

1. Laitteen yleiskuva

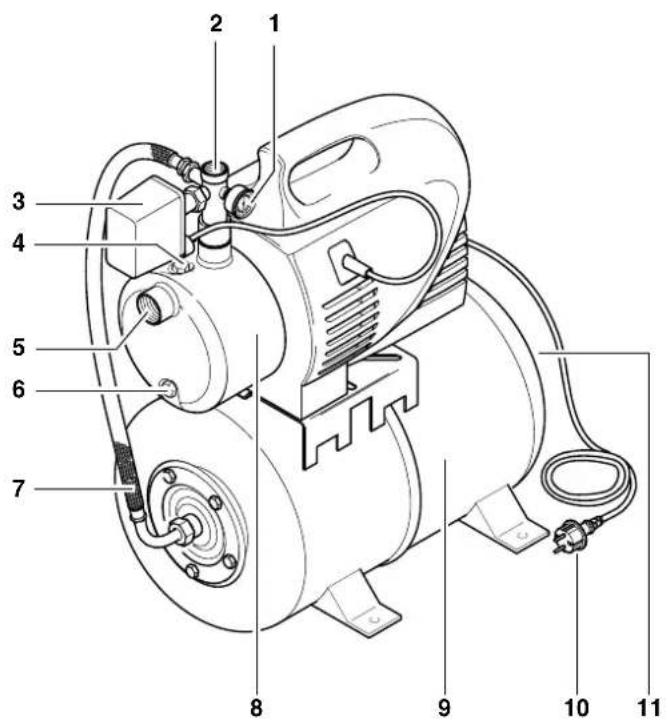

HWW 5500/20 M, HWW 5500/50 M: 1 Painemittari 2 Paineliitäntä 3 Painekytkin 4 Juottoruuvi 5 Imuliitäntä 6 Tyhjennysruuvi 7 Metalliletku 8 Pumppu 9 Painesäiliö („kattila“) 10 Verkkojohto ja pistoke 11 Ilmaventtiili esitäyttöpaineelle Imuliitännässä:

Huomio! Käytä likaantunutta ainetta pumpattaessa imusuodatinta (katso "Saatavat tarvikkeet").

Huomio! Takaiskuventtiili on ehdot- toman välttämätön, jotta vesi ei karkaa pumpun ollessa pois pääl- tä. XP0019FI3.fm Alkuperäiskäyttöohje DEUTSCH61 SUOMI

1. Laitteen yleiskuva......................60

2. Lue ensin!...................................61

3. Käyttöalue ja pumpattavat

4.1 Tarkoituksenmukainen käyttö ......61

4.2 Yleiset turvallisuusohjeet .............61

5. Ennen käyttöönottoa .................62

5.1 Pystytys........................................62

5.2 Imujohtimen liittäminen ................62

5.3 Painejohtimen liittäminen............. 62

5.4 Liitäntä putkiverkkoon ..................62

5.5 Verkkoliitäntä ...............................62

5.6 Pumpun täyttäminen ja imeminen.. 62

6. Käyttö..........................................62

6.1 Laitteen ottaminen käyttöön.........62

7.1 Säännöllinen huolto .....................63

7.2 Pakkasvaaran aikana...................63

7.3 Laitteen purkaminen ja

säilyttäminen................................63

8. Ongelmat ja häiriöt ....................63

8.1 Häiriön etsintä..............................63

8.2 Painekytkimen säätäminen..........63

8.3 Esitäyttöpaineen suurentaminen... 64

9. Korjaus........................................64

10. Ympäristönsuojelu.....................64

• Lue tämä ohjekirja ennen laitteen käyttöönottoa. Huomioi erityisesti turvaohjeet.

• Jos ohjekirjaa ei noudateta, takuu raukeaa; valmistaja ei ota mitään vastuuta siitä seuraavista vahin- goista.

• Mikäli huomaat kuljetuksessa synty- neitä vahinkoja pakkauksen purka- misen yhteydessä, ilmoita niistä heti tavaran toimittajalle. Älä ota laitetta käyttöön!

• Hävitä pakkaus ympäristöystävälli- sesti. Toimita pakkaus asianmukai- seen jätteidenkeräyspaikkaan.

• Säilytä ohjekirja hyvin, jotta voit kat- soa sitä aina epäselvissä tapauk- sissa.

• Jos lainaat tai myyt laitteen joskus, anna myös kaikki saateasiakirjat laitteen mukana eteenpäin. Tätä laitetta käytetään puhtaan veden pumppaamiseen talossa ja puutar- hassa, − sadetukseen ja kasteluun, − kaivo-, sadevesi- ja käyttövesipump- puna, − uima-altaiden, puutarha-altaiden ja vesisäiliöiden tyhjäksi pumppaami- seen. Pumpattavan aineen suurin sallittu läm- pötila on 35 °C.

4.1 Tarkoituksenmukainen

käyttö Laitetta ei saa käyttää juomavesihuol- toon tai elintarvikkeiden pumppaami- seen. Räjähtävien, palavien, aggressiivisten tai terveydelle vaarallisten aineiden pumppaaminen on kielletty. Laite ei sovi liiketalous- tai teollisuus- käyttöön. Laitteeseen ei saa tehdä omavaltaisia muutoksia eikä siinä saa käyttää osia, joita valmistaja ei ole tarkastanut ja hyväksynyt. Kaikki laitteen epäasiallinen käyttö on tarkoituksenvastaista; siitä voi seurata ennalta arvaamattomia vahinkoja!

4.2 Yleiset turvallisuusohjeet

Lapset ja nuoret sekä henkilöt, jotka eivät tunne ohjekirjaa, eivät saa käyttää laitetta. Käytettäessä laitetta uima-altaissa ja puutarha-altaissa ja niiden suoja-alu- eilla tulee noudattaa DIN VDE 0100 - 702, -738:n määräyksiä. Käytettäessä laitetta kiinteistön vesihuol- toon tulee noudattaa lakimääräisiä vesi- ja jätevesisäännöksiä sekä DIN 1988:n määräyksiä. Seuraavat jäljelle jäävät vaarat ovat peri- aatteellisesti olemassa aina pumppuja ja painesäiliöitä käytettäessä – niitä ei voi poistaa täysin millään turvatoimilla.

Ympäristövaikutuksista aiheu- tuva vaara! Älä jätä laitetta alttiiksi sateelle. Älä käy- tä laitetta märässä ympäristössä. Älä suuntaa vesisuihkua suoraan laittee- seen tai muihin sähköisiin osiin! Sähkö- iskusta aiheutuu hengenvaara! Älä käytä laitetta räjähdysvaarallisissa tiloissa tai palavien nesteiden tai kaasu- jen läheisyydessä!

Kuumasta vedestä aiheutuva vaara! Jos painekytkimen poiskytkentäpainetta ei saavuteta huonojen paineolojen takia tai jos painekytkin on rikki, vesi voi kuu- mentua laitteen sisäisessä kierrossa. Tästä voi syntyä vaurioita ja vuotoja lait- teeseen ja liitäntäjohtoihin, jolloin kuu- maa vettä voi vuotaa ulos. Palovamma- vaara!

• Käytä laitetta maks. 5 minuuttia sul- jettua painejohdinta vastaan. Irrota laite sähköverkosta ja anna sen jäähtyä. Anna ammattihenkilökunnan tarkastaa laitteiston moitteeton toiminta ennen uutta käyttöönottoa.

Sähköstä aiheutuva vaara! Asennus- ja huoltotöiden aikana laite ei saa olla liitettynä sähköverkkoon. Älä koske verkkopistokkeeseen märillä käsillä! Irrota verkkopistoke aina vetä- mällä pistokkeesta, ei johdosta. Älä taita, purista tai vedä verkkojohtoa ja jatkojohtoa tai aja niiden yli; suojaa ne teräviltä reunoilta, öljyltä ja kuumuudelta.

Laitteen puutteista aiheutuu vaara! Tarkasta laite, erityisesti verkkojohto, verkkopistoke ja sähköiset osat aina ennen käyttöönottoa mahdollisten vauri- oiden varalta. Sähköiskusta aiheutuu hengenvaara! Vaurioitunutta laitetta saa käyttää jälleen vasta, kun se on korjattu asianmukai- sesti. Älä korjaa laitetta itse! Vain ammattilai- set saavat korjata pumppuja ja painesäi- liöitä.

Huomio! Laitehäiriöistä tai -puutteista aiheutuvien vesivahinkojen, esim. tilojen tulvimisen, välttämiseksi:

• Suunnittele sopivat turvatoimenpi- teet, esim: − hälytyslaitteisto tai − valvottu suoja-allas Valmistaja ei ota mitään vastuuta mah- dollisista vahingoista, jotka johtuvat siitä, että − laitetta on käytetty epätarkoituksen- mukaisesti. − laitetta on ylikuormitettu käyttämällä sitä jatkuvasti. − laitetta ei ole käytetty ja säilytetty suojassa pakkaselta. − laitteeseen on tehty omavaltaisia muutoksia. Sähkölaitteita saa kor- jata ainoastaan sähköalan ammatti- lainen! − on käytetty varaosia, joita valmistaja ei ole tarkastanut ja hyväksynyt.

on käytetty sopimatonta asennusma- teriaalia (hanat, liitäntäjohtimet jne.). Sopiva asennusmateriaali: − paineen kestävä (vähintään 10 baaria) kuumuuden kestävä (vähintään 100 °C) Sisällysluettelo

3. Käyttöalue ja pumpatta-

SUOMI Voit koota ja liittää laitteen helposti itse. Käänny epäselvissä tapauksissa ammattikauppiaasi tai sähköalan ammattilaisen puoleen.

• Laitteen täytyy seistä vaakasuoralla, tasaisella pinnalla, joka kykenee kantamaan veden täyttämän laitteen painon.

• Tärinän välttämiseksi laitetta ei tulisi ruuvata kiinni vaan se tulisi asettaa elastiselle alustalle.

• Pystytyspaikan tulisi olla hyvin tuule- tettu ja suojassa säävaikutuksilta.

• Käytettäessä laitetta puutarha- altailla ja uima-altailla se täytyy sijoittaa tulvimiselta suojassa ole- vaan paikkaan ja suojata kaatumi- selta. Lisäksi tulee noudattaa lain vaatimuksia.

5.2 Imujohtimen liittäminen

Ohje: Liitännän tekemiseen tarvitset mahdollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio! Imujohdin tulee asentaa siten, että siitä ei aiheudu mitään pump- puun vaikuttavaa mekaanista voimaa tai jännitystä.

Huomio! Käytä likaista ainetta pumpa- tessasi ehdottomasti imusuodatinta pumpun suojaamiseksi hiekalta ja lialta.

Huomio! Takaiskuventtiili on ehdotto- man välttämätön, jotta vesi ei karkaa pumpun ollessa pois päältä.

• Kaikki kierreliitokset täytyy tiivistää kierretiivistysnauhalla; vuotokohdat aiheuttavat ilman imemistä ja hei- kentävät veden imemistä tai estävät sen kokonaan.

• Imujohtimen sisähalkaisijan tulisi olla vähintään 1" (25 mm); sen täy- tyy olla taittumaton sekä tyhjiönkes- tävä.

• Imujohtimen tulisi olla niin lyhyt kuin mahdollista, koska pumppausteho heikkenee johdon pidetessä.

• Imujohtimen tulisi nousta koko mat- kalta kohti pumppua ilmataskujen estämiseksi.

• Riittävän vesisyötön tulee olla taattu ja imujohtimen pään tulisi olla aina vedessä.

5.3 Painejohtimen liittäminen

Ohje: Liitännän tekemiseen tarvitset mahdollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio! Painejohdin tulee asentaa siten, että siitä ei aiheudu mitään pumppuun vaikuttavaa mekaanista voimaa tai jännitystä.

• Kaikki kierreliitännät tulisi tiivistää kierretiivistysnauhalla vesivuotojen estämiseksi.

• Painejohtimen kaikkien osien täytyy olla paineenkestäviä.

• Painejohtimen kaikki osat täytyy asentaa asianmukaisesti.

Vaara! Painejohdin voi haljeta käytös- sä, jos siinä on käytetty painetta kes- tämättömiä osia tai se on asennettu epäasiallisesti. Kovalla paineella suihkuava neste voi johtaa loukkaan- tumiseesi!

5.4 Liitäntä putkiverkkoon

Myös kiinteä asennus on mahdollista (esim. kiinteistön vesihuoltoon sisätilois- sa).

• Tärinän ja äänten vähentämiseksi laite tulisi liittää putkiverkkoon elasti- silla letkujohtimilla.

Sähköstä aiheutuva vaara! Älä käytä laitetta märässä ympäristössä ja vain seuraavin edel- lytyksin:

• Liitännän saa tehdä vain suko- pistorasioihin, jotka on asen- nettu, maadoitettu ja tarkastettu asianmukaisesti.

• Verkkojännitteen ja sulakkeiden täytyy vastata teknisiä tietoja.

• Uima-altaalla, puutarha-altaalla tai vastaavissa paikoissa laitetta täytyy käyttää yhdessä vikavirta- katkaisimen kanssa (FI-katkaisin, 30 mA) (DIN VDE 0100 -702, -738). Suosittelemme tätä yleisesti ihmisten suojaksi.

• Käytettäessä laitetta ulkona säh- köisten johtimien täytyy olla rois- kevesisuojattuja; ne eivät saa olla vedessä.

• Jatkojohdoissa täytyy olla riittävä johtimien poikkipinta-ala (katso „Tekniset tiedot“). Johtokelat täy- tyy purkaa kokonaan.

5.6 Pumpun täyttäminen ja

Huomio! Pumppu täytyy täyttää vedellä joka kerta, kun se liitetään tai ilmenee vesihävikkiä tai kun pumppu on ime- nyt ilmaa. Pumppu tuhoutuu, jos se kytketään päälle vedestä tyhjänä!

Ohje: Imujohdinta ei tarvitse täyttää, koska pumppu on itseimevä. Johtimen pituudesta ja halkaisijasta riippuen pai- neen luominen voi kuitenkin kestää jon- kin aikaa.

1. Ruuvaa juottoruuvi ja tiiviste irti.

2. Kaada pumppuun hitaasti puhdasta

vettä, kunnes se on täynnä.

3. Jos haluat lyhentää imuaikaa, täytä

4. Ruuvaa juottoruuvi ja tiiviste takaisin

5. Avaa painejohdin (vesihana tai suih-

kusuutin), jotta ilma pääsee poistu- maan imun aikana.

6. Kytke laite päälle (katso "Käyttö").

7. Sulje painejohdin, kun vesi virtaa

ulos tasaisesti. Pumpun ja imujohtimen täytyy olla liitetty ja täytetty (katso "Ennen käyttöönottoa").

Huomio! Pumppu ei saa käydä kuivana. Käytössä on oltava koko ajan tar- peeksi pumpattavaa ainetta (vettä).

• Jos moottori ei käynnisty, pumppu ei muodosta painetta tai ilmenee vas- taavia ilmiöitä, kytke laite pois päältä – ja yritä sitten poistaa virheen syy (katso "Ongelmat ja häiriöt").

• Jos pumppu on jumittunut vieraan kappaleen takia tai moottori on yli- kuumentunut, suojakytkentä kytkee moottorin pois päältä.

6.1 Laitteen ottaminen käyt-

Ohje: Painekytkin − kytkee pumpun päälle, kun veden- paine kattilassa laskee veden otta- misen seurauksena päällekytkentä- paineen alle; − kytkee pumppu pois päältä, kun poiskytkentäpaine on saavutettu.

Ohje: Kattila sisältää kumipalkeen, johon on tehtaalla luotu ilmanpaine („esi- täyttöpaine“); se mahdollistaan pienten vesimäärien ottamisen ilman, että pumppu käynnistyy.

1. Työnnä verkkopistoke pistorasiaan.

5. Ennen käyttöönottoa

2. Avaa painejohdin (käännä vesihana

tai suihkusuutin auki).

3. Tarkasta, tuleeko vettä ulos!

6.2 Pumpun ominaiskäyrä

Pumpun ominaiskäyrä osoittaa, mikä syöttömäärä on mahdollista saavuttaa milläkin nostokorkeudella. Pumpun ominaiskäyrä 0,5 m - imukor- keudella ja 1"-imuletkulla – mallille:

Vaara! Ennen kaikkia laitteelle suori- tettavia töitä: − Irrota verkkopistoke virtalähtees- tä. − Varmista, että laite ja siihen liite- tyt lisävarusteet ovat paineetto- mia. Tässä kuvattuja huolto- ja korjaustöi- tä laajempia töitä saavat suorittaa vain alan ammattilaiset.

7.1 Säännöllinen huolto

• Tarkasta laite ja lisävarusteet, erityi- sesti sähköiset ja paineenalaiset osat, vaurioiden varalta ja korjauta ne tarvittaessa.

• Tarkasta imu- ja painejohtimet vuo- tojen varalta.

• Jos pumppausteho laskee, puh- dista imusuodatin ja suodatinpat- ruuna (jos olemassa), vaihda tarvit- taessa uuteen.

• Tarkasta kattilan esitäyttöpaine, lisää sitä tarvittaessa (katso „Esi- täyttöpaineen lisääminen“).

7.2 Pakkasvaaran aikana

Huomio! Pakkanen tuhoaa laitteen ja lisävarusteet, koska niissä on aina vettä!

• Irrota laite ja lisävarusteet pakkas- vaaran aikana ja säilytä ne pakka- selta suojassa (katso seuraavaa kappaletta).

7.3 Laitteen purkaminen ja

1. Irrota verkkopistoke virtalähteestä.

2. Avaa painejohdin (käännä vesihana

tai suihkusuutin auki), anna veden valua kokonaan pois.

3. Tyhjennä pumppu ja kattila koko-

naan, tätä varten: − kierrä pumpun alla oleva tyhjen- nysruuvi ulos (paitsi mallissa HWW 3300/20 K), − irrota kytkinmutteri kattilan metal- liletkusta.

4. Irrota imu- ja painejohtimet lait-

5. Varastoi laite pakkaselta suojassa

Vaara! Ennen kaikkia laitteelle suori- tettavia töitä: − Irrota verkkopistoke virtalähtees- tä. − Varmista, että laite ja siihen liite- tyt lisävarusteet ovat paineetto- mia.

• Ei verkkojännitettä. − Tarkasta sähköjohto, pistoke, pis- torasia ja sulake.

• Liian alhainen verkkojännite. − Käytä jatkojohtoa, jonka johtimien poikkipinta-ala on riittävän suuri (katso "Tekniset tiedot").

• Moottori ylikuumentunut, moottori- suoja lauennut. − Jäähdyttyään laite kytkeytyy taas itsestään päälle. − Huolehdi riittävästä tuuletuk- sesta, pidä tuuletusraot vapaina. − Noudata maksimisyöttölämpöti- laa.

• Moottori hurisee, ei käynnisty: − Moottorin ollessa pois päältä työnnä ruuvimeisseli tai vas- taava moottorin tuuletusraosta sisään ja pyöritä tuuletinpyörää.

• Pumppu tukossa tai viallinen. − Pura pumppu ja puhdista se. − Puhdista diffuusori, vaihda tarvit- taessa uuteen. − Puhdista juoksupyörä, vaihda tar- vittaessa uuteen. Pumppu ei ime kunnolla tai pitää hyvin kovaa ääntä käydessään:

• Vesipula. − Varmista, että vettä on kylliksi.

• Imujohdin vuotaa. − Tiivistä imujohdin, kiristä kierrelii- tokset.

• Imukorkeus liian suuri. − Noudata maksimi-imukorkeutta. − Käytä takaiskuventtiiliä, täytä imujohdin vedellä.

• Imusuodatin (lisävaruste) tukossa. − Puhdista, vaihda tarvittaessa uuteen.

• Takaiskuventtiili (lisävaruste) jumissa. − Puhdista, vaihda tarvittaessa uuteen.

• Vesivuoto moottorin ja pumpun välissä, liukurengastiiviste vuotaa. − Vaihda liukurengastiiviste uuteen.

• Pumppu tukossa tai viallinen. − katso yllä. Paine liian matala tai pumppu käy jat- kuvasti:

• Imujohdin vuotaa tai imukorkeus liian suuri. − katso yllä.

• Pumppu tukossa tai viallinen. − katso yllä.

• Painekytkin väärin säädetty. − Tarkasta päällekytkentä- ja pois- kytkentäpaine, säädä tarvittaessa uudelleen.

• Pumppu käynnistyy jo vähäisen vedenoton (n. 0,5 l) yhteydessä.

Esitäyttöpaine kattilassa liian matal

• Vettä vuotaa ilmaventtiilistä. − Kattilan kumipalkeessa on vuoto; vaihda uuteen.

8.2 Painekytkimen säätämi-

nen Jos – ajan mittaan – tehtaalla säädetty päälle- ja poiskytkentäpaine muuttuvat oleellisesti, alkuperäinen arvo voidaan säätää uudelleen käyttöön (katso „Tekni- set tiedot“).

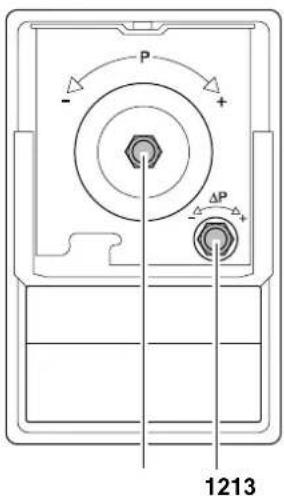

Vaara! Sähköiskuvaara painekytkimen liittimissä. Vain ammattilaiset saavat avata ja säätää painekytkimen.

1. Ota painekytkimen kansi pois.

2. Avaa painejohdin (käännä vesihana

tai suihkusuutin auki), anna veden valua. Kun laite kytkeytyy päälle, lue pääl- lekytkentäpaine painemittarista.

3. Sulje jälleen painejohdin.

Kun laite kytkeytyy pois päältä, lue poiskytkentäpaine painemittarista.

Huomio! Tehtaalla säädettyä poiskyt- kentäpainetta ei saa ylittää.

8. Ongelmat ja häiriöt64

4. Poiskytkentäpaineen muuttami-

seksi kierrä mutteria (12) seuraa- valla tavalla: − myötäpäivään suurentaa poiskyt- kentäpainetta; − vastapäivään pienentää poiskyt- kentäpainetta.

5. Päällekytkentäpaineen muuttami-

seksi kierrä mutteria (13) seuraa- valla tavalla: − myötäpäivään suurentaa päälle- kytkentäpainetta; − vastapäivään pienentää päälle- kytkentäpainetta.

6. Tarvittaessa toista askeleita 2. - 5.

kunnes halutut arvot on säädetty.

7. Aseta painekytkimen kansi takaisin

8.3 Esitäyttöpaineen suuren-

taminen Jos – ajan mittaan – pumppu käynnistyy jo vähäisen vedenoton jälkeen (n. 0,5 l), esitäyttöpaine täytyy luoda uudelleen kattilaan.

Ohje: Esitäyttöpainetta ei voi lukea painemit- tarista.

1. Irrota verkkopistoke virtalähteestä.

2. Avaa painejohdin (käännä vesihana

tai suihkusuutin auki), anna veden valua kokonaan pois.

3. Ruuvaa muovikorkki pois kattilan

etupuolelta; ilmaventtiili on sen takana.

4. Aseta ilmaventtiilille ilmapumppu tai

kompressorin letku, jossa on „ren- gasventtiili“-liitäntä ja painemittari.

5. Pumppaa asianmukaiseen esitäyttö-

paineeseen (katso „Tekniset tie- dot“).

6. Yhdistä laite jälleen ja tarkasta sen

Vaara! Sähkölaitteita saa korjata aino- astaan sähköalan ammattilainen! Korjauksen tarpeessa olevat sähkölait- teet voidaan lähettää maasi huoltotoimi- pisteeseen. Osoitteen löydät varaos- aluettelosta. Lähetettäessä laite korjaukseen ole hyvä ja kuvaile havaittu vika. Lähetystä varten:

• Tyhjennä pumppu ja kattila koko- naan (katso „Laitteen purkaminen ja säilyttäminen“).

• Ruuvaa painekytkin ja painemittari irti (kuljetussuoja).

• Lähetä laite mahdollisuuksien mukaan alkuperäispakkaukses- saan. Laitteen pakkausmateriaali on 100 % kierrätettävissä. Loppuun käytetyt laitteet ja lisävarusteet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka voidaan toimittaa kierrätykseen. Käyttöohje on painettu ilman klooria val- kaistulle paperille. Tähän laitteeseen saat ammattiliikkees- tä seuraavat lisävarusteet.

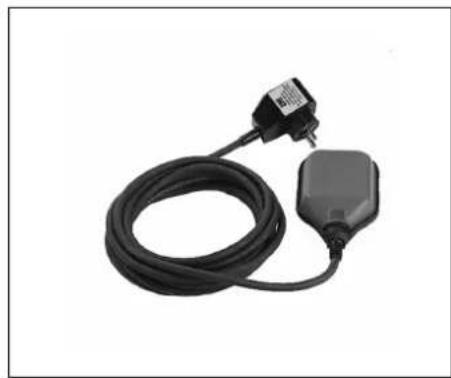

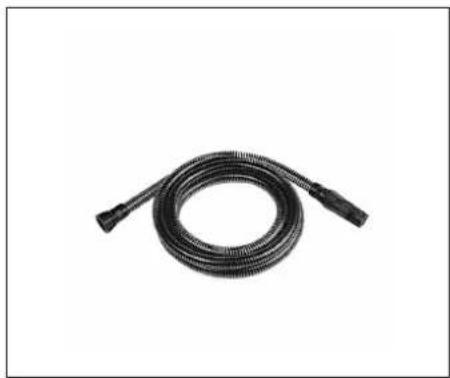

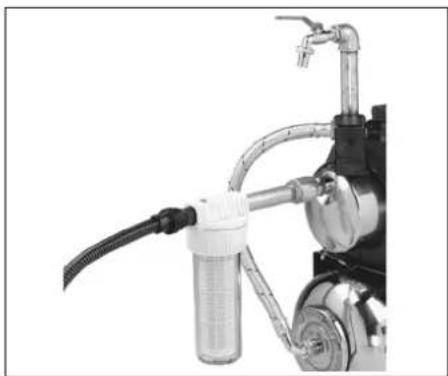

Ohje: Kuvat ja tilausnumerot löydät ohjeen lopusta. A Pumpun liitäntäsetti, täydellinen, sis. uros-uros-sovitin- kappaleen, takaiskuventtiilin, putki- sovitinkappaleen 150 mm (2 kpl), pitkän suodattimen, pestävän suo- datinpatruunan, teräslankavahvis- teisen letkun 1 m täydellinen, kul- makappaleen, kuulahanan, kierretiivistysnauhaa. B Kuivakäynti-pysäytyskytkin, mukana 10 m -johto, estää pumpun kuivakäynnin imettäessä säiliöstä, uima-altaasta jne. C Teräslankavahvisteinen letku 1"

1) 1 m, täydellinen, pikaliitin

2) 4 m, täydellinen, pikaliitin sekä

imukori ja pohjaventtiili;

3) 7 m, täydellinen, pikaliitin sekä

imukori ja pohjaventtiili; D Suodatin), liitäntä 1", pitkä, täydellinen, pestävä muovisuoda- tinpatruuna. E Kertakäyttö-suodatinpatruuna, pit- kä, hiekan mekaaniseen esisuodatuk- seen. F Pestävä suodatinpatruuna, pitkä, hiekan mekaaniseen esisuodatuk- seen, käytettävissä uudelleen. G Hiilisuodatinpatruuna, pitkä, aktiivihiilitäytteellä, klooripitoisessa vedessä, haju- ja värihaittojen pois- toon. H Poly-suodatinpatruuna, pitkä, polyfosfaattitäyte, kalkkipitoisessa vedessä käytettäväksi kuumavesi- laitteiden yhteydessä. I Putkiliitin 150 mm, molemmin puo- lin 1" UK, sinkitty, pumpun ja imu- suodattimen yhdistämiseen. J Uros-uros-sovitinkappale, molem- min puolin 1" UK. K Takaiskuventtiili 1" SK, estää veden takaisinvirtauksen ja pumpun kuiva- käynnin. L Kierretiivistysnauha, 12 m -rulla. (UK=ulkokierre, SK=sisäkierre)

10. Ympäristönsuojelu

HWW 5500/20 M HWW 5500/50 M Verkkojännite V 230 ∼ 1 Taajuus Hz 50 Nimellisteho W 1500 Nimellisvirta A 6,7 Sulake min. (hidas tai automaatti) A 10 Kondensaattori μF 20 Nimelliskierrosluku min

Syöttömäärä maks. l/h 5500 Nostokorkeus maks. m 55 Syöttöpaine maks. baaria 5,5 Imukorkeus maks. m 9 Tulolämpötila maks. °C 50 Ympäristön lämpötila °C 5 … 40 Suojaluokka IP 44 Suojaluokka I Eristysaineluokka F Materiaalit Pumpun kotelo Pumppuakseli Pumpun juoksupyörä Jaloteräs Jaloteräs Noryl – 5x Liitännät (sisäkierre) Imuliitäntä Paineliitäntä

Painekytkin Päällekytkentäpaine n. Poiskytkentäpaine n. baaria baaria 2,5 4,0 Kattila Kattilatilavuus Kattilapaine maks. Esitäyttöpaine

5,0 1,5 Mitat (ilman liitäntöjä) Pituus Leveys korkeus

Painot Paino tyhjänä Paino veden täyttämänä

Melupäästöarvot (maks. paineella) Äänitehotaso L

Jatkojohdon maksimipituus 3x1,0mm

johtimien poikkipinta-alalla 3x1,5mm

johtimien poikkipinta-alalla
