KÄYTTÖOHJE P 600/1600 W METABO
FI Käyttöohje ja varaosalista Keskipakopumput
P 600/1600 W
P 600/1600 D
FI Huomio! Lue tämä ohje ennen asennusta ja käyttöönottoa huolellisesti läpi.
Tärkeää tietoa ensimmäistä käyttöönot- toa varten
Käytämme lopputarkastuksen laaduntarkkailuun säilöntäainetta, minkä takia laitteessa voi yksittäistapauksissa olla vielä jäämiä. Suorita siksi seuraavat askeleet laitteen häiriöttömän toiminnan ja pitkän kestoiän takaamiseksi
Ota juottoruuvi pois1.
Täytä pumppu puhtaalla vedellä2.
Ruuvaa juottoruuvi kiinni3.
Avaa painejohdin (vesihana)4.
Kytke pumppu päälle ja anna sen käydä n. 1 minuutti5.
Kytke pumppu pois päältä ja irrota verkkopistoke virtalähteestä6.
Avaa juottoruuvi ja tyhjennysruuvi ja päästä loppuvesi pois tyhjennysruuvin 7. kautta
Ruuvaa tyhjennysruuvi kiinni8.
Täytä pumppu puhtaalla vedellä9.
Ruuvaa juottoruuvi kiinni10.
1Avaa painejohdinta (vesihanaa) hieman.11.
Työnnä verkkopistoke virtalähteeseen ja kytke pumppu päälle.12.
Tarvittaessa toista menettely uudelleen13.
Jos näitä teknisiä ohjeita ei noudateta, laitteessa saattaa muodostua vaahtoa, mikä tekee veden imemisen mahdottomaksi. Pumppu ei kytkeydy pois päältä vedensyötön loppuessa, pumpun päässä oleva vesi kuumenee ja voi vaurioittaa pumppua. Varo kuumaa vesivuotoa!
Säilöntäaine on harmitonta ihmisille, eläimille ja ympäristölle!
Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat käyttöohjeen tai tämän oheispaperin noudattamatta jättämisestä!
Tuotevastuu/takuu
Käyttö mainitsemattomiin töihin ja käyttömahdollisuuksiin tarvitaan Metabon kirjallinen lupa.
Käänny takuuvaatimustapauksessa kauppiaasi puoleen.
Takuutyöt teemme periaatteellisesti itse tai ne teetetään valtuuttamissamme huoltopisteissä.
Takuuajan ulkopuolella voit antaa korjaukset vastaavien ammattifirmojen tehtäviksi.
Säilytä korjauslaskut!
1 Tekniset tiedot
P 600/1600 W P 600/1600 D
| Syöttömäärä, maks: 9 m3/h 9 m3/h | ||
| Imukorkeus, maks: 9 m 9 m | ||
| Nostokorkeus, maks: 60 m 60 m | ||
| Jännite: 230 V 3~230 V - Δ | 3~400 V - 人 | |
| Moottorin teho: 1,6 kW 1,6 kW | ||
| Kierrosluku: 2800 min | -1 | 2800 min-1 |
| Suojaluokka: | IP 44 | IP 44 |
| Sulakkeet: | 16 A | 16 A |
| Pumpun kotelo: | Harmaa valurauta | Harmaa valurauta |
| Juoksupyörän materiaali: | Noryl | Noryl |
| Juoksupyörien lukumäärä: | 2 | 2 |
| Itseimevä: | kyllä | kyllä |
| Moottorin akseli: | Jaloteräs | Jaloteräs |
| Imuliitäntä: | 1 1⁄2" | 1 1⁄2" |
| Paineliitäntä: | 1" | 1" |
| Tilausnumero | 025 006 0009 | 025 006 0017 |
2 Yleistä
Itseimeville keskipakopumpuille P 600/1600 W ja P 600/1600 D on ominaista suuri syöttöteho ja vähäinen virrankulutus.
Niitä käytetään ensisijaisesti puutarhan sadetukseen, kasteluun, tyhjäksi pumppaamiseen, täyttämiseen, siirtopumppauksiin ja moniin muihin tarkoituksiin. Pumpuissa on varusteena injektori, joka saa aikaan hyvän imutehon. Suljetut juoksupyörät ja johtopyörät takaavat hyvän painetehon.
Ainoa kuluva osa on reilusti mitoitettu liukurengastiiviste, jonka kestoikä on erittäin pitkä.
Hieno hiekka veden seassa voi tuhota liukurengastiivisteen.
Huomio! Hiekka/hiesu tuhoaa pumpun tiivisteet.
Veteen sekoittuneet aineet kuten hiekka, lika tai muut kiintoaineet täytyy ehdottomasti pitää erossa pumpusta imujohtimeen pumpun edelle asennettavan suodattimen avulla. Tällä vältetään pumpun vaurioituminen.
Kuumasta vedestä aiheutuva vaara!
Jos painekytkimen poiskytkentäpainetta ei saavuteta huonojen paineolojen takia tai jos painekytkin on rikki, vesi voi kuumentua laitteen sisäisessä kierrossa.
Tästä voi syntyä vaurioita ja vuotoja laitteeseen ja liitäntäjohtoihin, jolloin kuumaa vettä voi vuotaa ulos.
Plovammavaara!
- Käytä laitetta maks. 5 minuuttia suljettua painejohdinta vastaan.
- Irrota laite sähköverkosta ja anna sen jäähtyä. Anna ammattihenkilökunnan tarkastaa laitteiston moitteeton toiminta ennen uutta käyttöönottoa.
Huomio! Laitehäiriöistä tai -puutteista aiheutuvien vesivahinkojen, esim. tilojen tulvimisen, välttämiseksi:
Suunnittele sopivat turvatoimenpiteet, esim:
- hälytyslaitteisto tai
- valvottu suoja-allas
Valmistaja ei ota mitään vastuuta mahdollisista vahingoista, jotka johtuvat siitä, että
– laitetta on käytetty epätarkoituksenmukaisesti.
– laitetta on ylikuormitettu käyttämällä sitä jatkuvasti.
- laitetta ei ole käytetty ja säilytetty suojassa pakkaselta.
- laitteeseen on tehty omavaltaisia muutoksia. Sähkölaitteita saa korjata ainoastaan sähköalan ammatti lainen!
- on käytetty varaosia, joita valmistaja ei ole tarkastanut ja hyväksynyt.
on käytetty sopimatonta asennusmateriaalia (hanat, liitäntäjohtimet jne.).
- Sopiva asennusmateriaali:
paineen kestävä (vähintään 10 baaria), kuumuuden kestävä (vähintään 100 °C)
Pumppujen P 600/1600 W ja P 600/1600 D parannettu imuteho takaa varman imun ja moninverroin lyhyemmät imuajat.
Imettäessä yli 5 m imukorkeudelle täytyy asentaa imuputki, jonka putkikoko on imuaukon halkaisijaa suurempi.
3 Sähköliitäntä
Elektra Beckum -keskipakopumppu P 600/1600 W on suojamaadoitettu ja sen saa liittää vain suko-pistorasiaan 230 V/50 Hz. Sulake vähintään 16 A.
Elektra Beckum -keskipakopumppu P 600/1600 D on suojamaadoitettu ja sen saa liittää vain CEE-pistorasiaan 400 V/50 Hz. Sulake vähintään 16 A.
Vaurioituneet liitäntäjohtimet täytyy vaihdattaa sähköalan ammattilaisella.
Käyttö vaurioituneilla liitäntäjohdoilla on hengenvaarallista! Vähimmäislaatu H 07 RN F 3g 1,0 mm.
Käyttö uima-altaiden ja puutarha-altaiden suoja-alueella on sallittua vain, jos ne on tehty VDE 0100 osan 702 mukaisesti. Kysy sähköalan ammattilaiseltasi.
Viallinen keskipakopumppu täytyy ottaa välittömästi pois käytöstä, koska ulos vuotava vesi voi aiheuttaa vahinko- ja.
Jos laitteisto jää pidemmäksi ajaksi ilman valvontaa, irrota verkkopistoke virtalähteestä (esim. kesämökit, loma – jne.).
Lapset ja nuoret eivät saa käyttää tätä laitteistoa. –
Käytä ainoastaan alkuperäisiä varaosia. –
4 Käyttöönotto
Jos pumppu liitetään kaivoon, imujohtimeen täytyy asentaa pohjaventtiili. Jos vettä otetaan astiasta tai vastaavasta, imujohtimessa täytyy olla imukori ja pohjaventtiili.
Imujohtimen tulee nousta koko matkaltaan kohti pumppua, jotta imuletkun ilmataskuilta vältytään. Pumppu täytyy täyttää vedellä ennen sen päälle kytkemistä.
Jos vettä on liian vähän tai ei ollenkaan, pumppu ei synnytä imutehoa (kuivakäynti tuhoaa liukurengastiivisteet).
Jos pumppu ei käynnisty uutena tai pidempien seisokkien jälkeen, pumppua täytyy pyöräyttää kerran moottorin tuulettimesta. Tämän voi tehdä ruuvimeissellillä kannen tuuletusrakojen kautta.
Huomio: irrota verkkopistoke ensin virtalähteestä!
Imuaika 9 m -imukorkeudella voi olla jopa 10 minuuttia.
Imujohtimen halkaisijan tulisi olla vähintään 1 ½" ja painejohtimen halkaisijan vähintään 1". Pienemmät halkaisijat pienentävät pumppaustehoa.
Imettäessä yli 5 m imukorkeudelle täytyy asentaa imuputki, jonka putkikoko on pumpun imuaukon halkaisijaa suurempi.
Veteen sekoittuneet aineet kuten hiekka, lika tai muut kiintoaineet täytyy ehdottomasti pitää erossa pumpusta imujohtimeen pumpun edelle asennettavan suodattimen avulla. Tämä suodatin asennetaan imujohtimen ja takaiskuventtiilin väliin. Metabon valikoimasta löydät erilaisia suodattimia kiinteistövesijärjestelmiin.
Kaikki kierreliitoselementit ja liitäntäistukat tuli tiivistää hyvin teflonnauhalla. Vältät näin tarpeettoman vuodon painepuolella, ilman imemisen imupuolella ja käyntiäänet.
Jännityksiä aiheuttava asennustapa saa kotelon takuun raukeamaan.
Ohje: Jos takaiskuventtiiliä ei ole, veden pinta imujohtimessa laskee, kun pumppu kytketään pois päältä. Tämä voi johtaa pumpun vaurioihin imun alkaessa uudelleen.
→ Asenna imujohtimeen aina takaiskuventtiili.
Takaiskuventtiili täytyy ruuvata kiinni suoraan pumpun imuistukkaan.
→ Käytä vain liittimiä, joissa on säätörengas (katso pumppujen lisävarusteet).

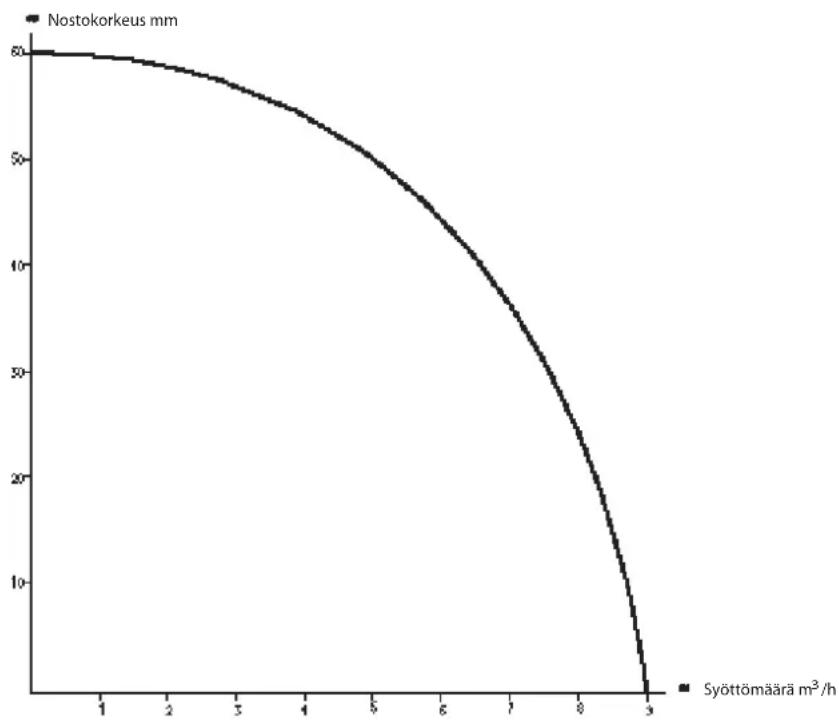

5 Pumpun ominaiskäyrä
line
| Syöttömäärä m³/h | Nostokorkeus mm | | ---------------- | --------------- | | 0 | 60 | | 1 | 59 | | 2 | 58 | | 3 | 57 | | 4 | 55 | | 5 | 52 | | 6 | 48 | | 7 | 42 | | 8 | 35 | | 9 | 25 | | 10 | 15 | | 11 | 8 | | 12 | 4 | | 13 | 2 | | 14 | 1 | | 15 | 0.5 | | 16 | 0.2 | | 17 | 0.1 | | 18 | 0.05 | | 19 | 0.02 | | 20 | 0.01 |6 Huolto
Metabo-keskipakopumppua ei tarvitse huoltaa.
Huomio: Pakkasvaaran aikana pumppu ja sen kaikki lisävarusteet tulee sijoittaa pakkaselta suojattuun tilaan. Jos se ei ole mahdollista, pumppu täytyy tyhjentää imu- ja paineliitännän ja kotelon alapinnalla olevan sulkuruu-vin avulla kokonaan.
7 Häiriöt
Jos imuteho on pieni tai sitä ei ole, tarkasta onko:
imujohtimessa vuoto•
imukori tukossa•
imuletku taitteella•
imukorkeus suurempi kuin 9 m•
pumppu täytetty vedellä•
8 Häiriöiden poisto
Verkkopistoke on irrotettava ehdottomasti ennen kaikkia huolto- ja kunnossapitotöitä. Sähkölaitteiston vikaa saa etsiä ainoastaan sähköalan ammattilainen.
Häiriöt ja niiden poistaminen
| Häiriö Syy Poistaminen | ||
| Pumppu ei ilme enää Imukorkeus liian | suuri. Imukorkeus saa olla korkeintaan 9 metriäTakaiskuventtiili jumissa Vapauta takaiskuventtiili tai vaihda uuteenImujohdin vuotaa Tiivistä imujohdinLiukurengastiiviste vuotaa Vaihda liukurengastiiviste uuteen | |
| Pumppu ainoastaan hurisee PVC-osat vääntyneet Pura pumppu, puhdista Juoksupyörät tukossaPumppu jumissa | se ja vaih-da vialliset osat uusiin | |
| Vesivuoto moottorin ja pumppukartion välissä | Liukurengastiiviste vuotaa Vaihda liukurengastiiviste uuteen | |
9 Varaosaluettelo P 600/1600 W - P 600/1600 D
Koh- Nimitys Tuotenro de
| 1 Pumpun kotelo 134 915 2092 | |
| 2 Moottorin jalusta 134 915 2106 | |
| 3 Injektori | 134 915 2114 |
| 4 Roottori + akseli (230 V) | 134 915 2122 |
| 4 Roottori + akseli (400 V) | 134 915 2130 |
| 5 Juoksupyörä | 134 915 2149 |
| 7 Johtopyörä, 2-os. | 134 915 2157 |
| 8 Teräsputki | 134 915 2165 |
| 9 Suutin | 134 915 2173 |
| 10 Liukurengastiiviste | 134 915 2181 |
| 11 Staattori (230 V) | 134 915 2190 |
| 11 Staattori (400 V) | 134 915 2203 |
| 12 Laakerikansi | 134 915 2211 |
| 13 Tuuletin | 134 915 2220 |
| 14 Tuuletinkansi | 134 915 2238 |
| 15 Liitinlevy | 134 915 2246 |
| 16 Liitinkotelo (230 V) | 134 915 2254 |
Koh- Nimitys Tuotenro de
| 16 | Liitinkotelo (400 V) | 134 915 2440 |
| 17 | Roiskerengas | 134 915 2262 |
| 18 | Kuusiokantamutteri, itseluk. M10 620 200 2313 | |
| 19 | Urakuulalaakeri 6204 710 001 6820 | |
| 20 | Urakuulalaakeri 6204 710 001 6820 | |
| 21 | Välikelevy | 134 915 2270 |
| 22 | Vetoankkuri M5x150 | 134 915 2289 |
| 23 | Kondensaattori 35 μF | 805 015 2295 |
| 24 | Sulkuruuvi 1/4" 610 914 9193 | |
| 25 | Poistoruuvi 1/4" | 610 914 9193 |
| 26 | O-rengas | 763 215 2307 |
| 27 | Tiivisterengas ∅ 48 134 915 2319 | |
| 28 | Tiivisterengas ∅ 55 134 915 2327 | |
| 31 | Välikerengas | 134 915 2335 |
| 32 | Liukukiila 4x4x10 | 672 115 2349 |
| 33 | Kansi | 134 915 2351 |
| 34 | Kuusiokantaruuvi M5x60 | 610 315 2362 |

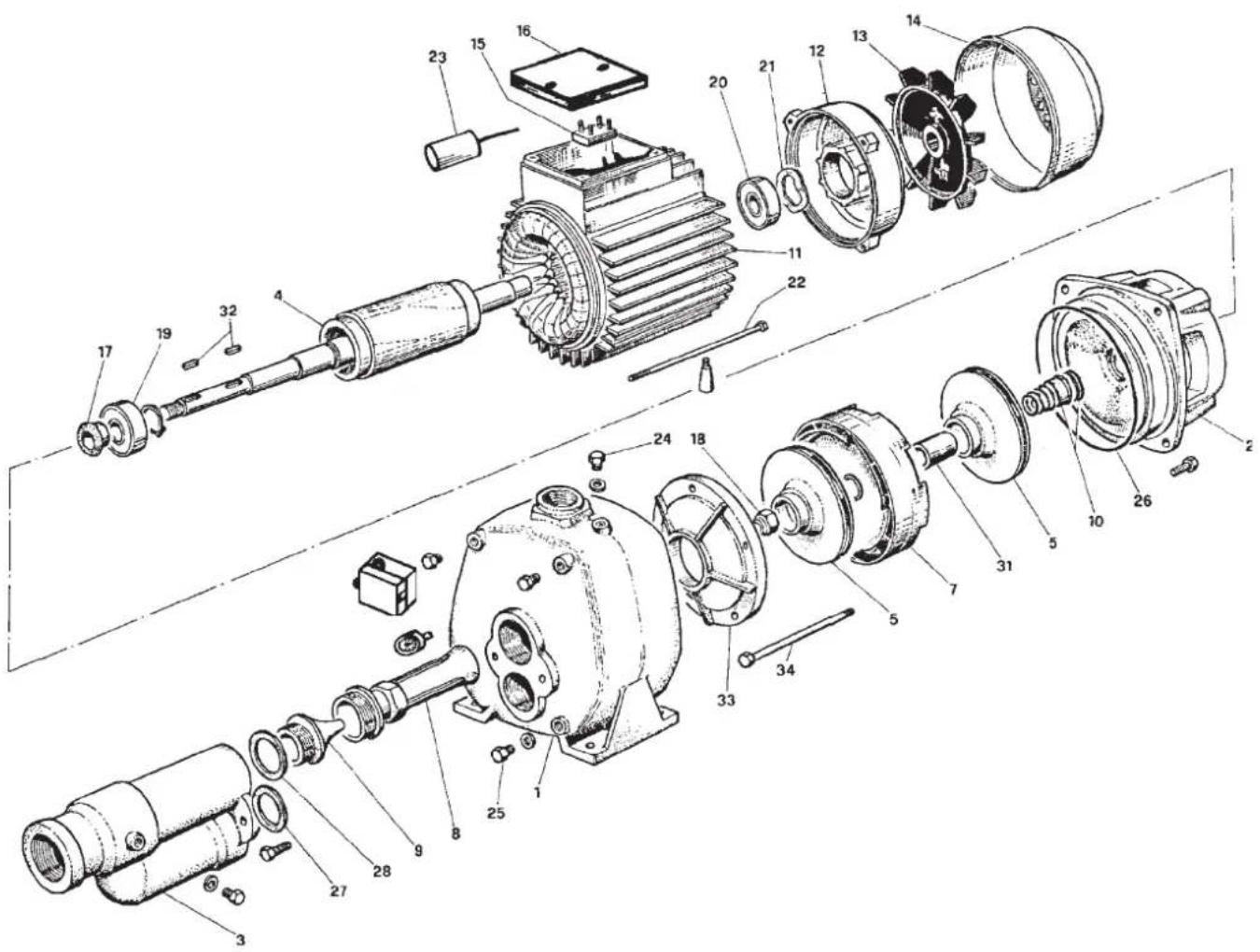

10 Räjätyskuva
Merkki : METABO
Malli : P 600/1600 W
Kategoria : Pumppu
