BEDIENUNGSANLEITUNG P 600/1600 W METABO
DE Betriebsanleitung und Ersatzteilliste Kreiselpumpen
DE Achtung! Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme aufmerksam durch.
Wichtige Information zur Ersten Inbetriebnahme
Da wir zur Qualitätssicherung in der Endkontrolle ein Konservierungsmittel einsetzen, können sich in Einzelfällen noch Rückstände im Gerät befinden. Führen Sie deshalb bitte folgende Schritte aus, um einen störungsfreien Betrieb und eine hohe Lebensdauer sicher zu stellen
Wassereinfüllschraube entfernen1.
Sauberes Wasser einfüllen, bis die Pumpe gefüllt ist2.
Wassereinfüllschraube einschrauben3.
Druckleitung (Wasserhahn) öffnen4.
Pumpe einschalten und ca. 1 min laufen lassen5.
Pumpe ausschalten und Netzstecker ziehen6.
Wassereinfüll - und ablaufschraube öffnen und restliches Wasser über die 7.
Wasserablaufschraube ablaufen lassen
Wasserablaufschraube einschrauben8.
Sauberes Wasser einfüllen, bis die Pumpe gefüllt ist9.
Wassereinfüllschraube einschrauben10.
1Druckleitung (Wasserhahn) gering öffnen.11.
Netzstecker einstecken und Pumpe einschalten.12.
Eventuell den Vorgang nochmals wiederholen13.
Sollten Sie diese technischen Hinweise nicht beachten, kann es zur Schaumbildung im Gerät kommen, was eine Ansaugung des Wassers unmöglich macht. Bei fehlender Wasserzufuhr schaltet die Pumpe nicht ab, das Wasser im Pumpenkopf erhitzt sich und kann die Pumpe schädigen. Vorsicht bei Austritt des heißen Wassers!
Das Konservierungsmittel ist für Mensch, Tier und Umwelt unschädlich!
Für Schäden, die entstehen, weil die Betriebsanleitung oder dieses Zusatzblatt nicht beachtet wurde, übernimmt der Hersteller keine Haftung!
Produkthaftung/Garantie
Nicht aufgeführte Arbeiten und Einsatzmöglichkeiten bedürfen der schriftlichen Genehmigung metabos.
Bitte melden Sie sich mit Garantieansprüchen bei Ihrem Fachhändler.
Garantiearbeiten werden grundsätzlich durch uns oder von uns autorisierten Servicestellen durchgeführt.
Außerhalb der Garantiezeit können Sie Reparaturen durch entsprechende Fachfirmen ausführen lassen.
Bitte Reparaturrechnungen verwahren!
1 Technische Daten
P 600/1600 W P 600/1600 D
| Fördermenge, max.: 9 m3/h 9 m3/h | ||
| Saughöhe, max.: 9 m 9 m | ||
| Förderhöhe, max.: 60 m 60 m | ||
| Spannung: 230 V 3~230 V - Δ | 3~400 V - 人 | |
| Motorleistung: 1,6 kW 1,6 kW | ||
| Drehzahl: | 2800 min-1 | 2800 min-1 |
| Schutzart: | IP 44 | IP 44 |
| Absicherung: | 16 A | 16 A |
| Pumpengehäuse: | Grauguß | Grauguß |
| Laufradwerkstoff: | Noryl | Noryl |
| Anzahl der Laufräder: | 2 | 2 |
| Selbstansaugend: | ja | ja |
| Motorwelle: | Edelstahl | Edelstahl |
| Sauganschluß: | 1 1⁄2" | 1 1⁄2" |
| Druckanschluß: | 1" | 1" |
| Bestell-Nr. | 025 006 0009 | 025 006 0017 |
2 Allgemeines
Die selbstansaugenden Kreiselpumpen P 600/1600 W und P 600/1600 D zeichnen sich durch eine hohe Förderleistung bei geringer Stromaufnahme aus.
Sie werden vorzugsweise zur Gartenberegnung, Bewässerung, zum Lenzen, Fluten, Umpumpen und vielen weiteren Zwecken eingesetzt. Die Pumpen sind mit einem Injektor ausgestattet, der für eine gute Saugleistung sorgt. Die geschlossenen Laufräder und die Leiträder garantieren eine gute Druckleistung.
Das einzige Verschleißteil ist die groß dimensionierte Gleitringdichtung mit sehr hoher Lebensdauer.
Durch Feinsandbeimengungen kann die Gleitringdichtung zerstört werden.
Achtung! Sand/Feinsand zerstört die Dichtungen der Pumpe.
Beimengungen wie Sand, Schmutz oder andere Feststoffe im Wasser müssen unbedingt durch ein in die Saugleitung einzubauendes Filter von der Pumpe ferngehalten werden. Dadurch werden Beschädigungen der Pumpe vermieden.
Gefahr durch heißes Wasser!
Wird der Abschaltdruck des Druckschalters durch schlechte Druckverhältnisse oder durch einen defekten Druckschalter nicht erreicht, kann sich das Wasser innerhalb des Geräts durch internes Umwälzen erhitzen. Dadurch können Schäden und Undichtigkeiten am Gerät und den Anschlussleitungen entstehen, wodurch heißes Wasser austreten kann. Verbrühungsgefahr!
Gerät max. 5 Minuten gegen geschlossene Druckleitung betreiben. – Gerät vom Stromnetz trennen und abkühlen lassen. Vor erneuter Inbetriebnahme die einwandfreie – Funktion der Anlage durch Fachpersonal prüfen lassen.
Achtung! Um Wasserschäden zu vermeiden, z. B. überschwemmte Räume, verursacht durch Gerätestörungen oder Gerätemängel: Geeignete Sicherheitsmaßnahmen einplanen, z. B.:
Alarmvorrichtung oder – Auffangbecken mit Überwachung –
Der Hersteller übernimmt keine Verantwortung für eventuelle Schäden, die dadurch verursacht wurden, dass das Gerät nicht bestimmungsgemäß verwendet wurde. – das Gerät durch Dauerbetrieb überlastet wurde. – das Gerät nicht frostgeschützt betrieben und aufbewahrt wurde. – eigenmächtige Veränderungen am Gerät durchgeführt wurden. Reparaturen an Elektrogeräten dürfen nur durch eine Elektrofachkraft ausgeführt werden! Ersatzteile verwendet wurden, die nicht vom Hersteller geprüft und freigegeben sind. – ungeeignetes Installationsmaterial (Armaturen, Anschlussleitungen etc.) verwendet wurde. – Geeignetes Installationsmaterial: druckbeständig (mind. 10 bar), wärmebeständig (mind. 100 °C)
Die verbesserten Ansaugleistungen der Pumpen P 600/1600 W und P 600/1600 D gewähren eine sichere Ansaugung und im Vergleich vielfach kürzere Ansaugzeiten.
Beim Ansaugen über 5 m muß ein Saugrohr verlegt werden, das eine größere Rohrweite als der Durchmesser der saugenden Mündung hat.
3 Elektroanschluß
Die Elektra Beckum Kreiselpumpe P 600/1600 W ist schutzgeerdet und darf nur an einer Schuko-Steckdose 230 V/50 Hz angeschlossen werden. Absicherung mindestens 16 A.
Die Elektra Beckum Kreiselpumpe P 600/1600 D ist schutzgeerdet und darf nur an einer CEE-Steckdose 400 V/50 Hz angeschlossen werden. Absicherung mindestens 16 A.
Beschädigte Anschlußleitungen müssen durch eine Elektrofachkraft ausgetauscht werden.
Der Betrieb mit beschädigten Anschlußleitungen ist lebensgefährlich! Mindestqualität H 07 RN F 3g 1,0 mm.
Benutzung in Schutzbereichen von Schwimmbecken und Gartenteichen ist nur zulässig, wenn diese nach VDE 0100 Teil 702 errichtet sind. Bitte fragen Sie Ihre Elektrofachkraft.
Eine defekte Kreiselpumpe muß unverzüglich außer Betrieb gesetzt werden, weil durch austretendes Wasser Schäden entstehen können.
Netzstecker ziehen, wenn die Anlage längere Zeit unbeaufsichtigt bleibt (z.B. Wochenendhäuser, Urlaub ...). – Kinder und Jugendliche dürfen diese Anlage nicht bedienen. –
—Nur Original-Ersatzteile verwenden.
4 Inbetriebnahme
Wird die Pumpe an einen Brunnen angeschlossen, muß in der Saugleitung ein Fußventil vorgesehen werden. Wird aus einem Behälter oder desgleichen Wasser entnommen, muß die Saugleitung mit einem Saugkorb mit Fußventil ausgestattet sein.
Die Saugleitung soll stetig zur Pumpe hin ansteigen, um Lufteinschlüsse im Saugschlauch zu vermeiden. Vor dem Einschalten muß die Pumpe mit Wasser gefüllt werden.
Ist zuwenig oder kein Wasser vorhanden, so zeigt die Pumpe keine Ansaugleistung (ein Trockenlauf zerstört die Gleitringdichtungen).
Läuft die Pumpe im Neuzustand oder nach längeren Stillstandzeiten nicht an, so muß die Pumpe am Lüfter des Motors einmal durchgedreht werden. Das kann durch die Lüftungsschlitze der Haube mit einem Schraubenzieher geschehen.
Achtung: Vorher Netzstecker ziehen!
Die Ansaugzeit für 9 m Ansaughöhe kann bis zu 10 Minuten betragen.
Die Saugleitung sollte einen minimalen Durchmesser von 1 ½" und die Druckleitung einen minimalen Durchmesser von 1" haben. Kleinere Durchmesser verringern die Förderleistung.
Beim Ansaugen über 5 m muß ein Saugrohr verlegt werden, daß eine größere Rohrweite als der Durchmesser der Saugöffnung der Pumpe hat.
Beimengungen wie Sand, Schmutz oder andere Feststoffe im Wasser müssen unbedingt durch ein in die Saugleitung einzubauender Filter von der Pumpe ferngehalten werden. Dieser Filter wird zwischen Saugleitung und Rückschlagventil montiert. Im Programm von Metabo finden Sie verschiedene Filter für Hauswasserversorgungsanlagen.
Alle Verschraubungselemente und Anschlußstutzen sollten mit Teflonband gut abgedichtet werden. Sie vermeiden damit unnötigen Wasseraustritt im Druckbereich, Luftansaugung im Saugbereich und Laufgeräusche.
Keine Garantie für das Gehäuse durch verspannte Montage.
Hinweis: Ohne Rückschlagventil fällt beim Abschalten der Pumpe der Wasserstand in der Saugleitung.
Das kann beim Wiederansaugen zu Schäden an der Pumpe führen.
→ Bauen Sie immer ein Rückschlagventil in die Saugleitung ein.
Das Rückschlagventil muß direkt am Saugstutzen der Pumpe angeschraubt werden.
→ Verwenden Sie nur Kupplungen mit Nachstellring (siehe Zubehör Pumpen).

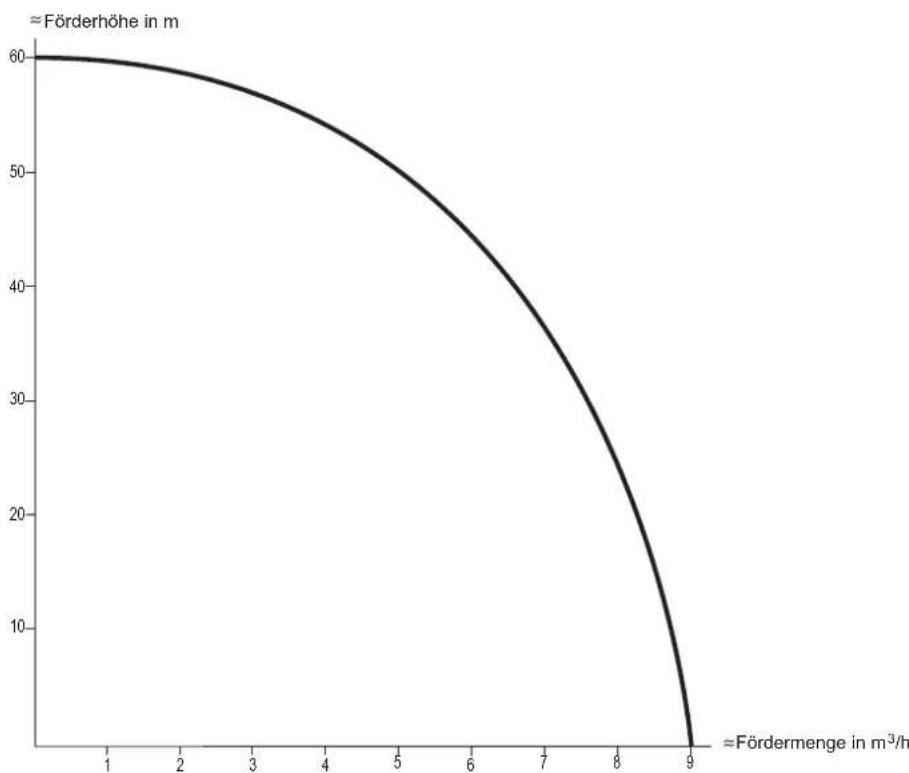

5 Pumpenkennlinie
Die metabo-Kreiselpumpe ist wartungsfrei.
Achtung: Bei Frostgefahr ist die Pumpe mit sämtlichem Zubehör in einem frostsicheren Raum unterzubringen. Ist das nicht möglich, so ist die Pumpe über den Saug- und Druckanschluß bzw. über die an der Unterseite des Gehäuses befi ndliche Verschlußschraube vollkommen zu entleeren.
7 Störungen
Bei zu geringer oder keiner Ansaugleistung ist zu prüfen ob:
die Saugleistung undicht ist•
der Saugkorb verstopft ist•
der Saugschlauch geknickt ist•
die Saughöhe größer als 9 m ist•
die Pumpe mit Wasser gefüllt ist•
8 Störungsbeseitigung
Vor jeder Wartungs- und Instandsetzungsarbeit ist unbedingt der Netzstecker zu ziehen. Fehlersuche an der elektrischen Anlage darf nur durch eine Elektrofachkraft vorgenommen werden.
Störungen und ihre Beseitigung
| Störung Ursache Beseitigung | ||
| Pumpe saugt nicht mehr Saughöhe zu groß Die Saughöhe darf höchstensRückschlagventil klemmt RückschlagSaugleitung undicht Saugleitung abdichtenGleitringdichtung undicht Gleitringdichtung erneuern | 9Meter betragenventil gangbar machen oder erneuern | |
| Pumpe brummt nur PVC-Teile verzogen | Pumpe demontieren, reinigen und Laufräder verstopftPumpe sitzt fest | defekte Teile erneuern |
| Wasseraustritt zwischen Motor und Pumpen-Laterne | Gleitringdichtung undicht Gleitringdichtung erneuern |
9 Ersatzteilliste P 600/1600 W - P 600/1600 D
Pos. Benennung Art.-Nr.
| 1 Pumpengehäuse 134 915 2092 | |
| 2 Motorsockel 134 915 2106 | |
| 3 Injektor 134 915 2114 | |
| 4 Rotor + Welle (230 V) 134 915 2122 | |
| 4 Rotor + Welle (400 V) 134 915 2130 | |
| 5 Laufrad 134 915 2149 | |
| 7 Leitrad, 2-tlg. 134 915 2157 | |
| 8 Strahlrohr 134 915 2165 | |
| 9 Düse 134 915 2173 | |
| 10 Gleitringdichtung 134 915 2181 | |
| 11 Stator (230 V) | 134 915 2190 |
| 11 Stator (400 V) | 134 915 2203 |
| 12 Lagerdeckel | 134 915 2211 |
| 13 Lüfter | 134 915 2220 |
| 14 Lüfterhaube | 134 915 2238 |
| 15 Klemmbrett | 134 915 2246 |
| 16 Klemmkasten (230 V) | 134 915 2254 |
Pos. Benennung Art.-Nr.
| 16 Klemmkasten (400 V) | 134 915 2440 |
| 17 Spritzring | 134 915 2262 |
| 18 Sechskantmutter, selbsts. M10 | 620 200 2313 |
| 19 Rillenkugellager 6204 | 710 001 6820 |
| 20 Rillenkugellager 6204 | 710 001 6820 |
| 21 Distanzscheibe | 134 915 2270 |
| 22 Zuganker M5x150 | 134 915 2289 |
| 23 Kondensator 35 μF | 805 015 2295 |
| 24 Verschlußschraube 1/4" | 610 914 9193 |
| 25 Ablaßschraube 1/4" | 610 914 9193 |
| 26 O-Ring | 763 215 2307 |
| 27 Flachdichtung ∅ 48 | 134 915 2319 |
| 28 Flachdichtung ∅ 55 | 134 915 2327 |
| 31 Distanzring | 134 915 2335 |
| 32 Paßfeder 4x4x10 | 672 115 2349 |
| 33 Deckel | 134 915 2351 |
| 34 Sechskantschraube M5x60 | 610 315 2362 |

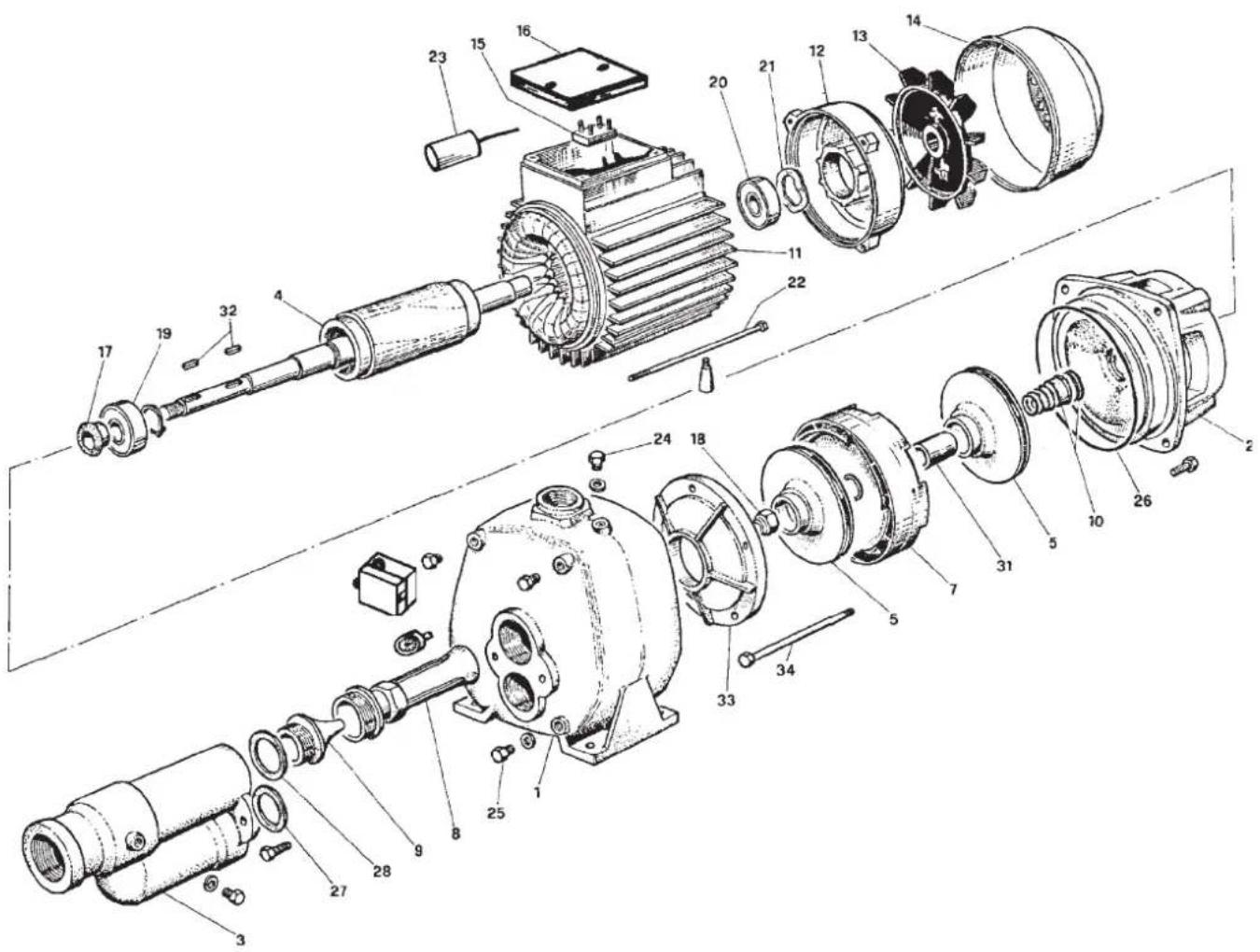

10 Explosionszeichnung
