BEDIENUNGSANLEITUNG HWA 3300 S METABO

Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Nomen übereinstimmt* gemäß den Bestimmungen der Richtlinien** ausstellende Prüfstelle *** Gemessener/ Garantierter Schalleistungspegel****

FR

CE-DECLARATION DE CONFORMITEVEG-CONFORMITEITSVERKLARING

*** DE10 - TÜV Hannover/ Sachsen Anhalt e.V.

Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien** ausstellende Prüfstelle *** Gemessener/ Garantieter Schalleistungspegel****

FR

CE-DECLARATION DE CONFORMITEVEG-CONFORMITEITSVERKLARING

*** DE10 - TÜV Hannover/ Sachsen Anhalt e.V.

1. Das Gerät im Überblick

1 2 3 4 5 6 7

8 9 10 11 12 13 14 15

1 Druckanschluss
2 Wassereinfüllschraube
3 Sauganschluss
4 Wasserablassschraube
5 Pumpe
6 Ein/Aus-Schalter
7 Netzkabel mit Stecker

Achtung!

Bei verschmutztem Fördermedium Ansaugfilter verwenden (siehe "Lieferbares Zubehör").

Hinweis:

Bei dieser Pumpe ist ein Rückschlagventil am Sauganschluss empfehlenswert (siehe "Lieferbares Zubehör").

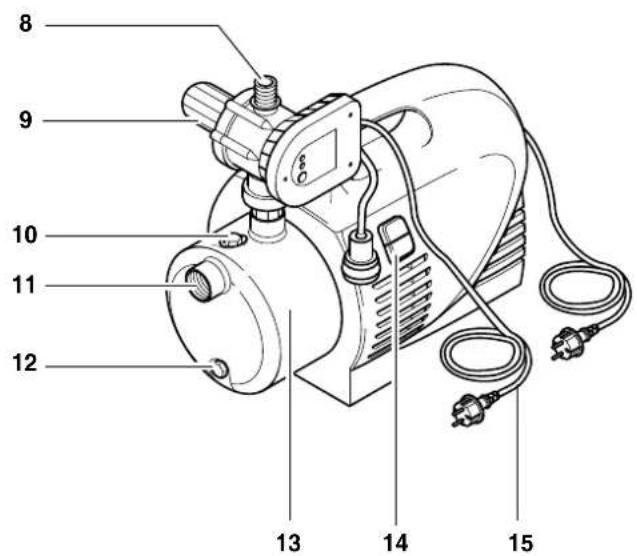

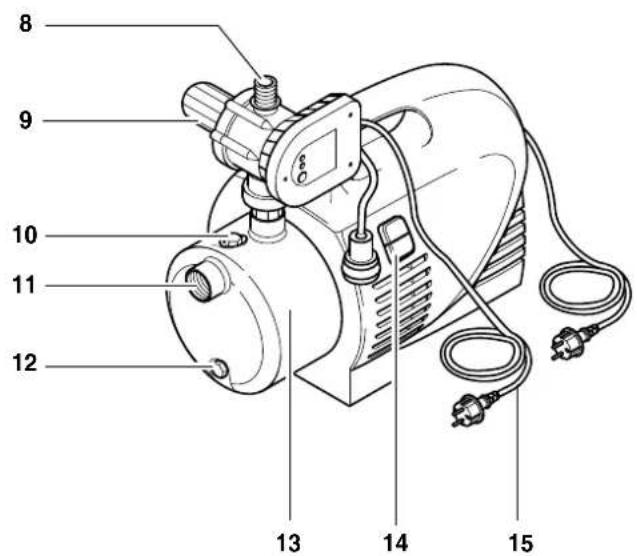

8 Druckanschluss
9 Hydromat
10 Wassereinfüllschraube
11 Sauganschluss
12 Wasserablassschraube
13 Pumpe
14 Ein/Aus-Schalter
15 Netzkabel mit Stecker

Inhaltsverzeichnis

1. Das Gerät im Überblick......5

2. Zuerst lesen!......6

3. Einsatzgebiet und Fördermedien 6

4. Sicherheit......6

4.1 Bestimmungsgemäße Verwendung......6

4.2 Allgemeine Sicherheit shinweise....6

1. Vor Inbetriebnahme ....7

5.1 Hydromat montieren (nur für HWA)......7

5.2 Aufstellung ......7

5.3 Saugleitung anschließen......7

5.4 Druckanschluss....7

5.5 Netzanschluss......8

5.6 Pumpe befüllen und Ansaugen .....8

1. Betrieb......8

6.1 Pumpe in Betrieb nehmen .....8

6.2 Pumpe mit Hydromat (HWA) in Betrieb nehmen....8

1. Wartung und Pflege .....9

7.1 Bei Frostgefahr......9

7.2 Gerät abbauen und aufbewahren...9

1. Probleme und Störungen .....9

8.1 Störungssuche 9

1. Reparatur ......9

2. Umweltschutz......9

3. Lieferbares Zubehör ......9/62

4. Technische Daten ....10

2. Zuerst lesen!

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Gerät arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

- Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.

- Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.

- Bewahren Sie alle mit diesem Gerät gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.

- Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit.

- Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warnung vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warnung vor Personenschäden durch Elektrizität.

Achtung!

Warnung vor Sach- schäden.

Hinweis:

Ergänzende Informationen.

– Zahlen in Abbildungen (1, 2, 3, ...)

- kennzeichnen Einzelteile;

- sind fortlaufend durchnummeriert;

- beziehen sich auf entsprechende Zahlen in Klammern (1), (2), (3) ... im benachbarten Text.

- Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.

- Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.

- Auflistungen sind mit einem Strich gekennzeichnet.

3. Einsatzgebiet und Fördermedien

Dieses Gerät dient zum Fördern von sauberem Wasser im Haus- und Gartenbereich,

– zur Beregnung und Bewässerung,

- als Brunnen-, Regen- und Brauchwasserpumpe,

- zum Leerpumpen von Schwimmbecken, Gartenteichen und Wasserbehältern.

Die maximal zulässige Temperatur des Fördermediums beträgt 35 °C.

4. Sicherheit

4.1 Bestimmungsgemäße Verwendung

Das Gerät darf nicht zur Trinkwasserversorgung oder zum Fördern von Lebensmitteln verwendet werden.

Explosive, brennbare, aggressive oder gesundheitsgefährdende Stoffe dürfen nicht gefördert werden.

Für gewerblichen oder industriellen Einsatz ist das Gerät nicht geeignet.

Eigenmächtige Veränderungen am Gerät sowie der Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, sind nicht gestattet.

Jede andere Verwendung gilt als bestimmungswidrig. Für Schäden, die durch bestimmungswidrige Verwendung entstehen, übernimmt der Hersteller keine Verantwortung.

4.2 Allgemeine Sicherheits-hinweise

Kinder und Jugendliche sowie Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.

Beim Einsatz an Schwimmbecken und Gartenteichen und in deren Schutzbereich sind die Bestimmungen nach DIN VDE 0100 -702, -738 einzuhalten.

Bei Einsatz zur Hauswasserversorgung sind die gesetzlichen Wasser- und Abwasservorschriften sowie die Bestimmungen nach DIN 1988 einzuhalten.

Die folgenden Restgefahren bestehen grundsätzlich beim Betrieb von Pumpen und Druckbehältern – sie lassen sich auch durch Sicherheitsvorkehrungen nicht völlig beseitigen.

Gefahr durch Umgebungseinflüsse!

• Setzen Sie das Gerät nicht dem Regen aus. Benutzen Sie das Gerät nicht in nasser Umgebung.
• Verwenden Sie das Gerät nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!

Gefahr durch heißes Wasser!

Wird der Abschaltdruck des Druckschalters durch schlechte Druckverhältnisse oder durch einen defekten Druckschalter nicht erreicht, kann sich das Wasser innerhalb des Geräts durch internes Umwälzen erhitzen.

Dadurch können Schäden und Undichtigkeiten am Gerät und den Anschlussleitungen entstehen, wodurch heißes Wasser austreten kann. Verbrühungsgefahr!

• Gerät max. 5 Minuten gegen geschlossene Druckleitung betreiben.
• Gerät vom Stromnetz trennen und abkühlen lassen. Vor erneuter Inbetriebnahme die einwandfreie Funktion der Anlage durch Fachpersonal prüfen lassen.

Gefahr durch Elektrizität!

• Richten Sie den Wasserstrahl nicht direkt auf das Gerät oder andere elektrische Teile! Lebensgefahr durch elektrischen Schlag!
• Netzstecker nicht mit nassen Händen anfassen! Netzstecker immer am Stecker, nicht am Kabel herausziehen.
• Die Schutzkontakt-Steckdose oder die Steckverbindung mit einem Verlängerungskabel müssen sich in einem überflutungssicheren Bereich befinden.
• Verlängerungskabel müssen ausreichenden Aderquerschnitt besitzen (siehe „Technische Daten“). Kabeltrommeln müssen vollständig abgerollt sein.
• Netzkabel und Verlängerungskabel nicht knicken, quetschen, zerren oder überfahren; vor scharfen Kanten, Öl und Hitze schützen.
• Verlängerungskabel so verlegen, dass es nicht in die zu fördernde Flüssigkeit geraten kann.
• Netzstecker ziehen:

– vor allen Arbeiten am Gerät;

- wenn sich Personen im Schwimmbecken oder Garten- teich befinden.

Gefahr durch Mängel am Gerät!

• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Gerät nicht in Betrieb.
• Überprüfen Sie das Gerät, insbesondere Netzkabel und Netzstecker vor jeder Inbetriebnahme auf eventuelle Beschädigungen. Lebensgefahr durch elektrischen Schlag!
• Ein beschädigtes Gerät darf erst wieder benutzt werden, nachdem es fachgerecht repariert wurde.
• Reparieren Sie das Gerät nicht selbst! Nur Fachleute dürfen Reparaturen an Pumpen und Druckbehältern durchführen.

Achtung!

Um Wasserschäden zu vermeiden, z. B. überschwemmte Räume, verursacht durch Gerätestörungen oder Gerätemängel:

• Geeignete Sicherheitsmaßnahmen einplanen, z. B.:
• Aarmvorrichtung oder
  – Auffangbecken mit Überwachung

Der Hersteller übernimmt keine Verantwortung für eventuelle Schäden, die dadurch verursacht wurden, dass

• das Gerät nicht bestimmungsgemäß verwendet wurde.
• das Gerät durch Dauerbetrieb überlastet wurde.
• das Gerät nicht frostgeschützt betrieben und aufbewahrt wurde.

– eigenmächtige Veränderungen am Gerät durchgeführt wurden. Reparaturen an Elektrogeräten dürfen nur durch eine Elektrofachkraft ausgeführt werden!
- Ersatzteile verwendet wurden, die nicht vom Hersteller geprüft und freigegeben sind.
- ungeeignetes Installationsmaterial (Armaturen, Anschlussleitungen etc.) verwendet wurde.

Geeignetes Installationsmaterial:

duckbeständig (mind. 10 bar)

- wärmebeständig (mind. 100 °C)

5. Vor Inbetriebnahme

Sie können das Gerät leicht selbst aufbauen und anschließen.

Im Zweifelsfall fragen Sie Ihren Fachhändler oder eine Elektrofachkraft.

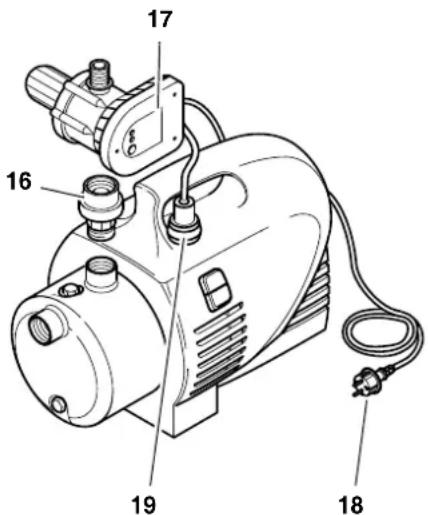

5.1 Hydromat montieren (nur für HWA)

Hinweis:

Vor der ersten Inbetriebnahme muss der Hydromat angeschraubt werden (Abbildung je nach Ausführung).

16 17 18 19

1. Kontrollieren, dass die Pumpe ausgeschaltet und der Netzstecker der Pumpe (18) nicht eingesteckt ist.
2. Adapter (16) auf den Druckanschluss der Pumpe schrauben.
3. Hydromat (17) auf den Adapter setzen und mit der Überwurfmutter festschrauben.
4. Hydromat so ausrichten, dass seine Bedienseite bequem erreichbar ist.
5. Netzstecker der Pumpe (18) in die Netzkupplung (19) des Hydromaten stecken.

5.2 Aufstellung

- Das Gerät muss auf einer waagerechten, ebenen Fläche stehen, die für das Gewicht des Gerätes mit Wasserfüllung geeignet ist.

• Um Vibrationen zu vermeiden, sollte das Gerät auf eine elastische Unterlage gestellt werden.
• Der Aufstellungsort sollte gut belüftet und vor Witterungseinflüssen geschützt sein.
• Bei Betrieb an Gartenteichen und Schwimmbecken muss das Gerät überflutungssicher aufgestellt und gegen Hineinfallen geschützt werden. Zusätzliche gesetzliche Anforderungen sind zu berücksichtigen.

5.3 Saugleitung anschließen

Hinweis:

Für den Anschluss benötigen Sie eventuell weiteres Zubehör (siehe "Lieferbares Zubehör").

Achtung!

Die Saugleitung muss so montiert werden, dass sie keine mechanische Kraft oder Verspannung auf die Pumpe ausübt.

Achtung!

Bei verschmutztem Fördermedium verwenden Sie unbedingt einen Ansaugfilter, um die Pumpe vor Sand und Schmutz zu schützen.

Hinweis:

Damit bei abgeschalteter Pumpe das Wasser nicht abläuft, ist ein Rück- schlagventil empfehlenswert.

• Alle Verschraubungen müssen mit Gewindedichtband abgedichtet werden; Leckstellen verursachen eine Luftansaugung und verringern oder verhindern die Wasseransaugung.
• Die Saugleitung sollte mindestens 1" (25 mm) Innendurchmesser haben; sie muss knick-, druck- und vakuumfest sein.
• Die Saugleitung sollte so kurz wie möglich sein, weil mit zunehmender Leitungslänge die Förderleistung abnimmt.
• Die Saugleitung sollte zur Pumpe hin stetig ansteigen, um Lufteinschlüsse zu verhindern.
• Eine ausreichende Wasserzufuhr muss gewährleistet sein, und das Ende der Saugleitung sollte sich stets im Wasser befinden.

5.4 Druckanschluss

Hinweis:

Für den Anschluss benötigen Sie eventuell weiteres Zubehör (siehe "Lieferbares Zubehör").

Achtung!

Die Druckleitung muss so

montiert werden, dass sie keine mechanische Kraft oder Verspannung auf die Pumpe ausübt.

D DEUTSCH

• Alle Verschraubungen sollten mit Gewindedichtband abgedichtet werden, um Wasseraustritt zu verhindern.
• Alle Teile der Druckleitung müssen druckfest sein.
• Alle Teile der Druckleitung müssen fachgerecht montiert werden.

Gefahr!

Durch nicht druckfeste Teile und unsachgemäße Montage kann die Druckleitung im Betrieb platzen. Mit hohem Druck herausspritzende Flüssigkeit kann Sie verletzen!

5.5 Netzanschluss

Gefahr durch Elektrizität!

Betreiben Sie das Gerät nicht in nasser Umgebung und nur unter folgenden Voraussetzungen:

• Der Anschluss darf nur an Schutzkontakt-Steckdosen erfolgen, die fachgerecht installiert, geerdet und geprüft sind.
• Netzspannung und Absicherung müssen den Technischen Daten entsprechen.
• Bei Betrieb an Schwimmbecken, Gartenteichen und ähnlichen Plätzen muss das Gerät über einen Fehlerstrom-Schutzschalter (Fl-Schalter, 30 mA) betrieben werden (DIN VDE 0100 -702, -738). Wir empfehlen dies generell als Personenschutz.
• Bei Betrieb im Freien müssen die elektrischen Verbindungen spritzwassergeschützt sein; sie dürfen nicht im Wasser liegen.
• Verlängerungskabel müssen ausreichenden Aderquerschnitt besitzen (siehe „Technische Daten“). Kabeltrommeln müssen vollständig abgerollt sein.

5.6 Pumpe befüllen und Ansaugen

Achtung!

Bei jedem Neuanschluss oder bei Wasserverlust bzw. Luftansaugung muss die Pumpe mit Wasser befüllt werden. Einschalten ohne Wasserfüllung zerstört die Pumpe!

Hinweis:

Die Saugleitung braucht nicht befüllt zu werden, da die Pumpe selbstansaugend ist. Je nach Leitungslänge und -durchmesser kann es jedoch einige Zeit dauern, bis Druck aufgebaut ist.

1. Wassereinfüllschraube mitsamt Dichtung herausschrauben.
2. Sauberes Wasser langsam hinein- gießen, bis die Pumpe gefüllt ist.

3. Wenn Sie die Ansaugzeit verkürzen wollen, auch die Saugleitung befüllen.

4. Wassereinfüllschraube mit Dich- tung wieder hineinschrauben.

5. Druckleitung öffnen (Wasserhahn bzw. Spritzdüse aufdrehen), damit beim Ansaugen Luft entweichen kann.
6. Gerät einschalten (siehe "Betrieb").
7. Wenn gleichmäßig Wasser austritt, Gerät ausschalten.

6. Betrieb

Pumpe und Saugleitung müssen angeschlossen und befüllt sein (siehe "Vor Inbetriebnahme").

Achtung!

Pumpe darf nicht trockenlaufen. Es muss stets ausreichend Fördermedium (Wasser) vorhanden sein.

- Wenn der Motor nicht anläuft, die Pumpe keinen Druck aufbaut oder ähnliche Effekte auftreten, schalten Sie das Gerät aus – und versuchen Sie dann, den Fehler zu beheben (siehe "Probleme und Störungen").

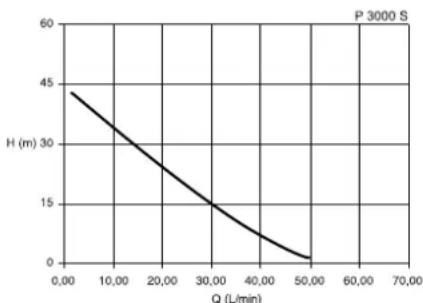

Pumpenkennlinie

Die Pumpenkennlinie zeigt, welche Fördermenge in Abhängigkeit von der Förderhöhe erreicht werden kann.

(Pumpenkennlinie für Saughöhe 0,5 m und 1"-Saugschlauch.)

(Pumpenkennlinie für Saughöhe 0,5 m und 1"-Saugschlauch.)

(Pumpenkennlinie für Saughöhe 0,5 m und 1"-Saugschlauch.)

6.1 Pumpe in Betrieb nehmen

Hinweis:

Die Pumpe läuft, solange der Ein-/Aus-Schalter eingeschaltet ist.

1. Netzstecker einstecken.
2. Pumpe mit Ein/Aus-Schalter einschalten.
3. Druckleitung öffnen (Wasserhahn bzw. Spritzdüse aufdrehen).
4. Prüfen, dass Wasser austritt!

Achtung!

Bei geschlossener Druckleitung die Pumpe maximal 10 Minuten laufen lassen, sonst können durch Überhitzung des Wassers in der Pumpe Schäden entstehen.

6.2 Pumpe mit Hydromat

(HWA) in Betrieb nehmen

Hinweis:

Die Pumpe mit Hydromat ist betriebsbereit, solange der Ein-/Ausschalter eingeschaltet ist.

Der Hydromat

• schaltet die Pumpe ein, wenn Wasser benötigt wird (bei geöffneter Druckleitung sinkt der Wasserdruck unter den Einschaltdruck);
• schaltet die Pumpe etwa 10 Sekunden nach Schließen der Druckleitung ab (bei geschlossener Druckleitung steigt der Wasserdruck);
• schaltet als Trockenlaufschutz die Pumpe ab, wenn kein Wasser gefördert wird (Luft in der Saugleitung).

20 21 22

20 Spannungs-Leuchte (grün)
21 Pumpen-Leuchte (weiß)
22 Reset-Taste

1. Netzstecker einstecken.
2. Prüfen, dass die Spannungs-Leuchte (20) leuchtet.
3. Druckleitung öffnen.
4. Reset-Taste (22) drücken. Die Pumpe läuft an.
5. Wenn nach etwa 10 Sekunden kein Wasser gefördert wird, schaltet der Hydromat ab. Dann die Reset-Taste (22) solange gedrückt halten, bis Wasser austritt.
6. Wenn nach etwa 3 Minuten kein Wasser austritt, Saugleitung prüfen.

7. Wartung und Pflege

Gefahr!

Vor allen Arbeiten am Gerät:

1. Gerät ausschalten.
2. Netzstecker ziehen.
3. Sicherstellen, dass das Gerät und angeschlossenes Zubehör drucklos sind.

Weitergehende Wartungs- oder Reparaturarbeiten, als die hier beschriebenen, dürfen nur Fachkräfte durchführen.

7.1 Bei Frostgefahr

Achtung!

Frost zerstört Gerät und Zubehör, da diese stets Wasser enthalten!

- Bei Frostgefahr Gerät und Zubehör abbauen und frostgeschützt aufbewahren (siehe folgenden Abschnitt).

7.2 Gerät abbauen und auf- bewahren

1. Gerät ausschalten, Netzstecker ziehen.
2. Druckleitung öffnen (Wasserhahn bzw. Spritzdüse aufdrehen), Wasser vollständig ablaufen lassen.
3. Pumpe vollständig entleeren, dazu die Wasserablassschraube unten an der Pumpe herausdrehen.
4. Saug- und Druckleitungen vom Gerät abbauen.
5. Gerät in einem frostfreien Raum (min. 5 °C) lagern.

8. Probleme und Störungen

Gefahr!

Vor allen Arbeiten am Gerät:

1. Gerät ausschalten.
2. Netzstecker ziehen.
3. Sicherstellen, dass das Gerät und angeschlossenes Zubehör drucklos sind.

8.1 Störungssuche

Pumpe läuft nicht:

• Pumpe nicht eingeschaltet.

• Pumpe am Ein-/Ausschalter einschalten.

• Hydromat hat abgeschaltet.

• Reset-Taste drücken. Wenn nach etwa 10 Sekunden kein Wasser gefördert wird, Reset-Taste solange gedrückt halten, bis Wasser austritt.
• Keine Netzspannung.
• Kabel, Stecker, Steckdose und Sicherung prüfen.
• Zu geringe Netzspannung.
• Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden (siehe "Technische Daten").
• Motor überhitzt, Motorschutz ausgelöst.
• Nach Abkühlen schaltet sich das Gerät selbst wieder ein.
• Für ausreichende Belüftung sorgen, Luftschlitze freihalten.
  • Maximale Zulauftemperatur beachten.
• Motor brummt, läuft nicht an.
• Bei ausgeschaltetem Motor Schraubendreher o.Ä. durch die Lüftungsschlitze des Motors stecken und Lüfterrad drehen.
• Pumpe verstopft oder defekt.
• Pumpe zerlegen und reinigen.
• Diffusor reinigen, ggf. erneuern.
• Laufrad reinigen, ggf. erneuern.

Pumpe saugt nicht richtig oder läuft sehr laut:

• Wassermangel.
• Sicherstellen, dass ausreichend Wasservorrat vorhanden ist.
• Saugleitung undicht.
• Saugleitung abdichten, Verschraubungen festziehen.
• Saughöhe zu groß.
• Maximale Saughöhe beachten.
• Rückschlagventil einsetzen. Saugleitung mit Wasser füllen.
• Ansaugfilter (Zubehör) verstopft.
• Reinigen, ggf. erneuern.
• Rückschlagventil (Zubehör) blockiert.
• Reinigen, ggf. erneuern.
• Wasseraustritt zwischen Motor und Pumpe, Gleitringdichtung undicht. • Gleitringdichtung erneuern.
• Pumpe verstopft oder defekt.
• siehe oben.

Druck zu niedrig:

• Saugleitung undicht oder Saughöhe zu groß.
• siehe oben.
• Pumpe verstopft oder defekt.
• siehe oben.

9. Reparatur

Gefahr! Reparaturen an Elektrogeräten dürfen nur durch eine Elektrofach- kraft ausgeführt werden!

Reparaturbedürftige Elektrogeräte können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

10. Umweltschutz

Das Verpackungsmaterial des Gerätes ist zu 100 % recyclingfähig.

Ausgediente Geräte und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

11. Lieferbares Zubehör

Für dieses Gerät erhalten Sie im Fachhandel das folgende Zubehör.

Hinweis: Abbildungen und Bestell-Num- mern finden Sie am Ende der Anleitung.

A Pumpenanschluss-Set (MSS 310 – HWA/P), komplett inkl. Doppelnippel, Rück- schlagventil, Filter kurz, wasch- barer Filtereinsatz, Spiralschlauch 1 m komplett, Gewindedichtband.

B Pumpena nschluss-Set (MSS 380 – HWW), komplett inkl. Doppelnippel, Rückschlagventil, Filter lang, waschbarer Filtereinsatz, Spiralschlauch 1 m komplett, Gewindedichtband.

C Pumpena nschluss-Set (MSD 200 – HWW/P), komplett inkl. Doppelnippel, Rückschlagventil, Filter lang, waschbarer Filtereinsatz, Spiralschlauch 1 m komplett, Gewindedichtband.

D Pumpena nschluss-Set (MSD 1000 – HWA), komplett inkl. Doppelnippel, Rück- schlagventil, Filter lang, wasch- barer Filtereinsatz, Spiralschlauch 1 m komplett, Gewindedichtband.

E Fil ter (Gartenpumpen), Anschluss 1", kurz, komplett mit waschbarem Kunst- stoff-Filtereinsatz.

F Filter (Hauswasserwerke), Anschluss 1", lang, komplett mit waschbarem Kunststoff-Filtereinsatz.

G Spiral schlauch 1" (Standard) 1) 4 m, komplett mit Schnellverschraubung und Saugkorb mit Fußventil; 2) 7 m, komplett mit Schnellverschraubung und Saugkorb mit Fußventil.

H Sp iralschlauch 1" (Profi) 1) 1,5 m, komplett, beidseitig mit Schnellverschraubung; 2) 4 m, komplett mit Schnellverschraubung und Saugkorb mit Fußventil;

3) 7 m, komplett mit Schnellverschraubung und Saugkorb mit Fußventil.

I Panze rschlauch 500 mm

J Multiad apter 1" ideal zum Anschluss an Pumpe mit 1" IG-Anschluss (AG=Außengewinde, IG=Innengewinde)

K Hydrostop, zum automatischen Ausschalten bei Wassermangel, verhindert das Trockenlaufen der Pumpe.

L Trockenlauf-Stoppschalter, mit 10-m-Kabel, verhindert das Trockenlaufen der Pumpe bei Ansaugung aus einem Behälter, Schwimmbecken etc.

M Gewindedichtband, 12-m-Rolle.

N Filtereins atz waschbar, kurz, zur mechanischen Vorfilterung von Sand, wiederverwendbar.

O Fi Itereinsatz waschbar, lang, zur mechanischen Vorfilterung von Sand, wiederverwendbar.

1. Technische Daten

		P 3300 SHWA 3300 S	P 4000 SHWA 4000 S
Netzspannung V 230~1
Frequenz Hz 50
Nennleistung W 1100 1300
Nennstrom	A	4,5	4,5
Absicherung min. (träge oder B-Automat)	A	10	10
Betriebskondensator	F	16	20
Nenndrehzahl	min^-1	2800 2800
Fördermenge max.	l/h	3300	4000
Förderhöhe max.	m	45	48
Förderdruck max.	bar	4,5	4,8
Saughöhe max.	m	8	8
Zulauftemperatur max.	°C	35	35
Umgebungstemperatur	°C	5 ... 40	5 ... 40
Schutzart	IP	X4	X4
Schutzklasse		I	I
Isolierstoffklasse		B	B
WerkstoffePumpengehäusePumpenwellePumpenlaufrad		EdelstahlEdelstahlNoryl	EdelstahlEdelstahlNoryl
AnschlüsseSauganschluss (Innengewinde)Druckanschluss (Außengewinde)		1"1"	1"1"
HydromatEinschaltdruck ca.	bar	1,5	1,5
Abmessungen (ohne Anschlüsse)LängeBreiteHöhe	mmmmmm	470 / 470250 / 250300 / 415	470 / 470250 / 250300 / 415
GewichteGewicht leerGewicht mit Wasserfüllung	kgkg	10,2 / 11,511,7 / 13	10,5 / 11,812,0 / 13,3
Geräuschemissionswerte (bei max. Druck)Schallleistungspegel L_WAm Schalldruckpegel L_WAd	dB(A)dB(A)	8390	8689
Maximallänge für Verlängerungskabelbei 3 x 1,0 mm2 Aderquerschnittbei 3 x 1,5 mm2 Aderquerschnitt	m m	3050

1. Pump Overview

1 2 3 4 5 6 7

8 9 10 11 12 13 14 15

10. Milieubescherming
