ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HWA 3300 S METABO
ΕΚ-ΔΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣVCE- ΜΕGEGYEZŐSÉGI NYILATKOZAT
Δηλώνουμε με ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις ακάλουθες προδιαγραφές* σύμφωνα με τις διατάξεις των οδηγιών** πραγματοποιούμενος από το***Μετρηθείσα! Εγγυημένη στάθμη απόδασης ήχου****
CS LV
IZJAVA O SKLADNOSTI EU
ΕΚ-ΔΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣΥΖΕ- ΜΕΖΕΥΕΖΟΣΕΓΙ ΝΥΙΛΑΤΚΟΖΑΤ
Δηλώνουμε με Ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις ακόλουθες προδιαγραφές* σύμφωνα με τις διατάξεις των οδηγιών** πραγματοποιούμενος από το***Μετρηθείστα/ Εγγυημένη στάθμη απόδοσης ήχου****
CS LV
IZJAVA O SKLADNOSTI EU
1. Συνοπτική παρουσίαση της συσκευής
2 Ρυθμιστικό πλήρωσ ης νερού
3 Σύνδεση ανα ρρόφησης
4 Ρυθμιστικό ε κκένωσης ύδατος
5 Αντλία
6 Διακόπτης ενεργοποίησης/
απενεργοποίησης
7 Καλώδιο με φις
Προσοχή!
Αν το αντλούμενο υλικό
είναι ακάθαρτο, να χρησιμοποιείται φίλτρο αναρρόφησης (δείτε σχετικά στο "Διαθέσιμα Πρόσθετα Εξαρτήματα").
i Υπόδειξη:
Για αυτή την αντλία
συνιστάται μία βαλβίδα αντεπιστροφής στη σύνδεση αναρρόφησης (δείτε σχετικά στην ενότητα "Διαθέσιμα Πρόσθετα Εξαρτήματα").

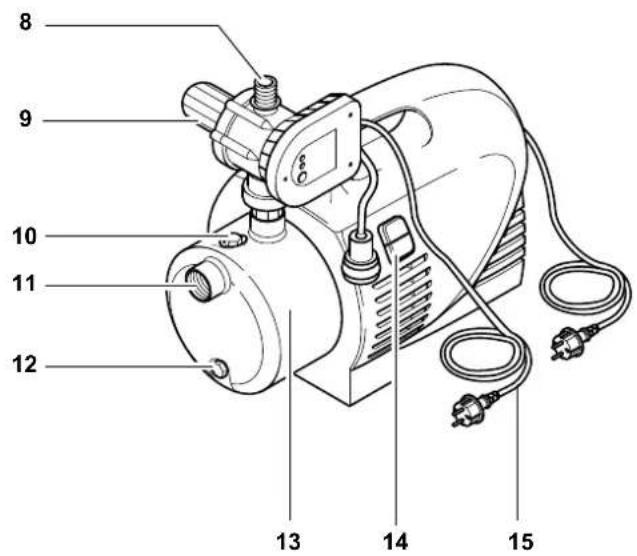

8 Σύνδεση πί εσης
9 Hydromat
10 Ρυθμιστικό πλήρωσης νερού
11 Σύνδεση ανα ρρόφησης
12 Ρυθμιστικό ε κκένωσης ύδατος
13 Αντλία
14 Διακόπτης ενε ργοποίησης/
απενεργοποίησης
15 Καλώδιο με φις
Κατάλογος Περιεχομένων
-
Συνοπτική παρουσίαση της συσκευής ......43
-
Πρέπει να το διαβάσετε!......44
-
Πεδίο χρήσης και μέσα μεταφοράς ......44
-
Ασφάλεια ..... 44
4.1 Προβλεπόμενη χρήση......44
4.2 Γενικές επισημάνσεις ασφαλείας....44
- Πριν την έναρξη της λειτουργίας ....45
5.1 Συναρμο λόγηση Hydromat (μόνο για το HWA) ......45
5.2 Τοποθέτηση 45
5.3 Σύνδεση σωλήνα αναρρόφησης....46
5.4 Σύνδεση πίεσης......46
5.5 Σύ νδεση στο δίκτυο παροχής ρεύματος ____46
5.6 Πλήρωση αντλίας και αναρρόφηση....46
- ΛεΙΤ ουργία......46
6.1 Θέση της αντλίας σε λειτουργία .... 47
6.2 Θέστε σε λειτουργία την αντλία με το Hydromat (HWA)......47
- Συντήρηση και φροντίδα......47
7.1 Κίνδυνος παγετού .....47
7.2 Αποσ υναρμολογήστε τη συσκευή και αποθηκεύστε την ....47
- Προβ λήματα και βλάβες .....48
8.1 Αναζήτηση βλά βης......48
-
Επισκευή......48
-
Προστασία το υ περιβάλλοντος ....48
-
Διαθέσιμα Πρόσθετα Εξαρτήματα....48/62
-
Τε χνικά Χαρακτηριστικά......49
2. Πρέπει να το διαβάσετε!
Αυτές οι οδηγίες λειτουργίας δημιουργήθηκαν κατά τρόπο ώστε να μπορέσετε να εργαστείτε γρήγορα κι εύκολα με τη συσκευή σας. Σας παρέχουμε επίσης μια μικρή συμβουλή για το πως θα πρέπει να διαβάσετε αυτές τις οδηγίες λειτουργίας:
- Πριν την έναρξη της λειτουργίας πρέπει να διαβάσετε διεξοδικά όλες αυτές τις οδηγίες λειτουργίας. Δώστε ιδιαίτερη προσοχή στις επισημάνσεις που αφορούν την ασφάλεια.
- Αυτές οι οδηγίες χρήσης απευθύνονται σε άτομα που έχουν βασικές τεχνικές γνώσεις αναφορικά με τη χρήση συσκευών όπως οι εδώ περιγραφόμενες. Αν δεν έχετε εμπειρία στη χρήση τέτοιων συσκευών, θα πρέπει να ζητήσετε άμεσα βοήθεια έμπειρων ατόμων.
- Фулάξτε όλα τα έγγραφα που συνοδεύουν τη συσκευή αυτή, ώστε να μπορείτε στο μέλλον να τα συμβουλευτείτε αν χρειαστεί. Επίσης φυλάξτε το παραστατικό αγοράς για την περίπτωση που χρειαστεί να γίνει χρήση της εγγύησης.
- Εάν κάποτε δανείσετε ή πωλήσετε τη συσκευή, δώστε μαζί και όλα τα συνοδευτικά έγγραφα της συσκευής
Για ζημίες που προκύπτουν επειδή δεν τηρήθηκαν οι παρούσες οδηγίες λειτουργίας, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.
Οι πληροφορίες σε αυτές τις οδηγίες λειτουργίας ομαδοποιούνται υπό τις εξής σημάνσεις:
Κίνδυνος! Προειδοποίηση για σωματικές βλάβες ή ζημίες στο περιβάλλον.
Κίνδυνος ηλεκτροπληξίας! Προειδοποίηση για σωματικές βλάβες από ηλεκτρισμό.
Προσοχή! Προειδοποίηση για υλικές ζημίες.
Υπόδειξη: Συμπληρωματικές πληροφορίες.
- Οι αριθμοί στις εικόνες (1, 2, 3, ...)
- υποδακνύουν μεμονωμένα εξαρτήματα,
- πφατίθενται με διαδοχική αύξουσα αρίθμηση,
-
αναφέρονται στους αντίστοιχους αριθμούς στις παρενθέσεις (1), (2), (3) ... στο κείμενο δίπλα τους.
-
Οι οδηγίες χειρισμού, στις οποίες πρέπει να τηρηθεί μία σειρά ροής ενεργειών, είναι αριθμημένες.
- Οι οδηγίες χειρισμού όπου δεν απαιτείται η τήρηση συγκεκριμένης σειράς ροής ενεργειών, έχουν από μπροστά τους μία τελεία.
- Οι λίστες έχουν από μπροστά μία παύλα.
3. Πεδίο χρήσης και μέσα μεταφοράς
Η συσκευή αυτή χρησιμεύει για τη μεταφορά καθαρού νερού στο σπίτι και τον κήπο,:
- για τεχνητή βροχή και πότισμα,
- ως αντλία φρέατος, τεχνητής βροχής και μη πόσιμου ύδατος,
για το άδειασμα, μέσω άντλησης, κολυμβητικών πισινών, μικρών λιμνών κήπων και δεξαμενών νερού.
Η μέγιστη επιτρεπτή θερμοκρασία του υγρού ανέρχεται σε 35 °C.
4. Ασφάλεια
4.1 Προβλεπόμενη χρήση
Δεν επιτρέπεται η χρήση της συσκευής για παροχή πόσιμου νερού ή για τη μεταφορά τροφίμων.
Δεν επιτρέπεται η μεταφορά εύφλεκτων, διαβρωτικών ή επικίνδυνων για την υγεία υλικών.
Η συσκευή δεν είναι κατάλληλη για επαγγελματική ή βιομηχανική χρήση.
Δεν επιτρέπονται οι μη εγκεκριμένες από τον κατασκευαστή μετατροπές και αλλαγές της συσκευής καθώς και η χρήση εξαρτημάτων τα οποία δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή.
Οποιαδήποτε άλλη χρήση δεν θεωρείται προβλεπόμενη. Για ζημίες που προκύπτουν από μη προβλεπόμενη χρήση, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.
4.2 Γενικές επισημάνσεις ασφαλείας
Τα παιδιά και οι νέοι, καθώς και τα άτομα που δεν είναι εξοικειωμένα με τις οδηγίες λειτουργίας, δεν επιτρέπτεται να χρησιμοποιήσουν τη συσκευή.
Κατά τη χρήση σε κολυμβητικές πισίνες και λιμνούλες κήπου και στο γύρω από αυτές πεδίο ασφαλείας πρέπει να τηρούνται οι διατάξεις των DIN VDE 0100 -702, -738.
Σε περίπτωση χρήσης για την παροχή νερού για οικιακή χρήση, πρέπει να τηρούνται οι νομοθετημένες προδιαγραφές νερού και υγρών απόβλητων καθώς και οι διατάξεις που περιέχονται στο DIN 1988.
Οι εξής λοιποί κίνδυνοι υφίστανται κατά κανόνα κατά τη λειτουργία αντλιών και δοχείων πίεσης – και δεν παύουν εντελώς να υφίστανται ακόμη και με την τήρηση των προληπτικών μέτρων ασφαλείας.
Κίνδυνος από περιβαλλοντικές επιρροές!
- Δεν πρέπει να εκτίθεται στη βροχή η συσκευή. Μην χρησιμοποιείτε τη συσκευή σε υγρό περιβάλλον.
- Μην χρησιμοποιείτε τη συσκευή σε χώρους όπου υπάρχει κίνδυνος έκρηξης ή κοντά σε εύφλεκτα υγρά ή αέρια!
Κίνδυνος από καυτό νερό!
Αν δεν επιτευχθεί η πίεση απενεργοποίησης του διακόπτη πίεσης λόγω κακών συνθηκών πίεσης ή λόγω βλάβης του διακόπτη πίεσης, μπορεί να θερμανθεί το νερό μέσα στη συσκευή με εσωτερική κυκλοφορία.
Με το ν τρόπο αυτό μπορεί να προκληθούν βλάβες και φθορές στη στεγανοποίηση της συσκευής και στους σωλήνες ύνδεσης και να εξέλθει καυτό νερό. Κίνδυνος εγκαύματος!
- Λειτουργήστε τη συσκευή το πολύ 5 λεπτά με κλειστό τον αγωγό πίεσης.
- Διακόψτε στη συσκευή την παροχή ρεύματος και αφήστε τη να κρυώσει. Πριν από τη νέα θέση σε λειτουργία πρέπε να ελέγξει τη σωστή λειτουργία της εγκατάστασης ειδικευμένο προσωπικό.
Κίνδυνος από τον ηλεκτρισμό!
- Η ακτίνα του νερού δεν πρέπει να κατευθύνεται απευθείας προς τη συσκευή ή άλλα ηλεκτρικά εξαρτήματα! Κίνδυνος θανάτου από ηλεκτροπληξία!
- Να μην πιάνετε με υγρά χέρια το φις του καλωδίου ρεύματος! Πρέπει να αφαιρείτε το φις από την πρίζα τραβώντας πάντοτε το βύσμα και όχι το καλώδιο.
- Η πρίζα σούκο ή η απλή πρίζα με καλώδιο προέκτασης πρέπει να βρίσκονται σε περιοχή που δεν υπάρχει κίνδυνος να πλημμυρίσει.
- Τα καλώδια προέκτασης πρέπει να έχουν μία επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Το καλώδιο των τυμπάνων περιτύλιξης καλωδίων πρέπει να είναι εντελώς ξετυλιγμένο.
- Τα καλώδια ρεύματος και τα καλώδια προέκτασης δεν πρέπει να τα λυγίζετε, να τα πιέζετε, να τα τραβάτε ή να τα πατάτε περνώντας πάνω από αυτά. Προστατέψτε τα από αιχμηρά άκρα, έλαια και υψηλές θερμοκρασίες.
- Απλώστε τα καλώδια προέκτασης κατά τρόπο ώστε να μην μπορούν να καταλήξουν στο προς μεταφορά υγρό.
- Αφαιρέστε το φις ρεύματος: - πριν από κάθε εργασία στη συσκευή, - όταν βρίσκονται άτομα στις κολυμβητικές πισίνες ή στην λιμνούλα κήπου.
Κίνδυνος από ελαττώματα της συσκευής!
- Αν κατά την αποσυσκευασία διαπιστώσετε ότι προκλήθηκε κάποια ζημία κατά την μεταφορά, ειδοποιήστε αμέσως το κατάστημα
όπου πραγματοποιήθηκε η αγορά. Μην θέτετε σε λειτουργία τη συσκευή.
- Ελέγξτε τη συσκευή, ειδικά το καλώδιο ρεύματος και το φις κάθε φορά πριν την έναρξη της λειτουργίας για να διαπιστωθεί μήπως υπάρχουν κάποιες βλάβες. Κίνδυνος θανάτου από ηλεκτροπληξία!
- Μία συσκευή που έχει υποστεί βλάβη επιτρέπεται να χρησιμοποιηθεί μόνο αφού προηγουμένως επισκευαστεί από εξειδικευμένο τεχνικό προσωπικό κατά τεχνικά άρτιο τρόπο.
- Μην επισκευάζετε ποτέ μόνοι σας τη συσκευή! Οι επισκευές σε αντλίες και δοχεία πίεσης επιτρέπτεται να διεξάγονται μόνο από καταρτισμένο τεχνικό προσωπικό.
Προσοχή!
Για να αποφύγετε ζημιές από νερό, π. χ. πλημύρισμα χώρων, που μπορεί να προκληθούν από βλάβες ή φθορές της συσκευής:
• Προβλέψτε κατάλληλα μέτρα ασφαλείας, π. χ.:
- δάταξη συναγερμού ή
- λεκάνη συλλογής με επιτήρηση.
Ο κατασκευαστής δεν αναλαμβάνει την ευθύνη για ζημιές που μπορεί να προκαλέσει η συσκευή όταν
- δεν χρησιμοποιηθεί με τον ενδεδειγμένο τρόπο,
- υπερφορτιστεί λόγω διαρκούς λειτουργίας,
- λειτουργεί και φυλάσσεται χωρίς να προστατεύεται από παγετό,
– γίνονται αυτοσχέδιες τροποποιήσεις στη συσκευή χωρίς εξουσιοδότηση. Επισκευές σε ηλεκτρικές συσκευές επιτρέπεται να εκτελούνται μόνο από ειδικούς ηλεκτρολόγους! - χρησιμοποιούνται ανταλλακτικά που δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή,
- χρησιμοποιείται ακατάλληλο υλικό εγκατάστασης (εξαρτήματα, σωλήνες σύνδεσης κ.λπ.).
Κατάλληλο υλικό εγκατάστασης:
- ανθεκτικό στην πίεση (ελάχ. 10 bar)
- ανθεκτικό στη θερμότητα (ελάχ. 100 °C)
5. Πριν την έναρξη της λειτουργίας
Μπορείτε εύκολα να συναρμολογήσετε και να συνδέσετε τη συσκευή.
Αν έχετε κάποιες αμφίβολίες, ρωτήστε στο κατάστημα αγοράς ή ελάτε σε επαφή με κάποιον ηλεκτροτεχνίτη ή ηλεκτρολόγο.
5.1 Συναρμολόγηση Hydromat (μόνο για το HWA)
Υπόδειξη:
Πριν τεθεί σε λειτουργία για
πρώτη φορά το Hydromat πρέπει να βιδωθεί (εικόνα ανάλογα με το μοντέλο).
- Βιδώστε τον προσαρμογέα (16) στην σύνδεση πίεσης της αντλίας.
- Τοποθετήστε το Hydromat (17) στον προσαρμογέα και βιδώστε με το περικόχλιο.
- Ευθυγραμμίστε το Hydromat κατά τρόπο ώστε να είναι εύκολη η πρόσβαση στην πλευρά χειρισμού του.
- Εισάγετε το φις ρεύματος της αντλίας (18) στη σύνδεση ρεύματος (19) του Hydromat.
5.2 Τοποθέτηση
- Η συσκευή πρέπει να στηρίζεται πάνω σε μία οριζόντια και επίπεδη επιφάνεια, η οποία είναι σε θέση να φέρει το βάρος της συσκευής συμπεριλαμβανομένου και του νερού πλήρωσης.
Για να αποφευχθούν οι δονήσεις, θα πρέπει η συσκευή να τοποθετηθεί πάνω σε μία ελαστική βάση. - Η τοποθεσία εγκατάστασης θα πρέπει να είναι καλά αεριζόμενη και προστατευμένη από τις μεταβολές των καιρικών συνθηκών.
- Σε περίπτωση λειτουργίας σε λιμνούλες κήπου και κολυμβητικές πισίνες πρέπει η συσκευή να εγκατασταθεί κατά τρόπο ώστε να μην μπορεί να πλημμυρίσει ή να πέσει μέσα σε αυτές. Θα πρέπει να λαμβάνονται υπόψη και να τηρούνται τυχόν
υφιστάμενες εκ του νόμου προδιαγραφές.
5.3 Σύνδεση σωλήνα αναρρόφησης
Υπόδειξη:
Είναι πιθανό να χρειαστείτε και
άλλα πρόσθετα εξαρτήματα για τη
σύνδεση (δείτε σχετικά στην ενότητα
"Διαθέσιμα Πρόσθετα Εξαρτήματα").
Προσοχή!
Η σύνδεση αναρρόφησης
πρέπει να συναρμολογηθεί κατά τρόπο ώστε να μην ασκεί καμία μηχανική δύναμη στην αντλία ούτε να την περιορίζει.
Προσοχή!
Αν το αντλούμενο υλικό είναι
ακάθαρτο, να χρησιμοποιείται
οπωσδήποτε φίλτρο αναρρόφησης, για να προστατεύεται η αντλία από την άμμο και τις ακαθαρσίες.
Υπόδειξη:
Για να μην υπάρχει διαρροή
νερού όταν είναι εκτός λειτουργίας η αντλία, συνιστάται μία βαλβίδα αντεπιστροφής.
- Όλες οι βιδωτές συνδέσεις πρέπει να στεγανοποιούνται με μονωτική ταινία σπειρωμάτων. Από τις τυχόν υφιστάμενες διαρροές αναρροφάται αέρας και μειώνεται ή παρεμποδίζεται η αναρρόφηση νερού.
- Ο σωλήνας αναρρόφησης θα πρέπει να έχει εσωτερική διάμετρο τουλάχιστον 1" (25 mm). Πρέπει να μην έχει λυγιστεί και να είναι αεροστεγής και ανθεκτικός στην πίεση.
- Ο σωλήνας αναρρόφησης θα πρέπει να είναι όσο το δυνατόν κοντύτερος, γιατί όσο αυξάνεται το μήκος του σωλήνα μειώνεται η απόδοση της αντλίας.
- Ο σωλήνας αναρρόφησης θα πρέπει να έχει μία συνεχή ανοδική κλίση προς την αντλία, για να παρεμποδιστεί η δημιουργία θυλάκων αέρα.
- Πρέπει να διασφαλίζεται μία επαρκής τροφοδοσία νερού, και το άκρο του σωλήνα αναρρόφησης πρέπει πάντοτε να βρίσκεται μέσα στο νερό.
5.4 Σύνδεση πίεσης
Υπόδειξη:
Είναι πιθανό να χρειαστείτε και άλλα πρόσθετα εξαρτήματα για τη
σύνδεση (δείτε σχετικά στην ενότητα "Διαθέσιμα Πρόσθετα Εξαρτήματα").
Προσοχή!
Ο σωλήνας πίεσης πρέπει να συναρμολογηθεί κατά τρόπο ώστε να μην ασκεί καμία μηχανική δύναμη στην αντλία ούτε να την περιορίζει.
- Όλες οι βιδωτές συνδέσεις θα πρέπει να στεγανοποιούνται με μονωτική ταινία σπειρωμάτων, για να παρεμποδίζεται η διαρροή νερού.
- Όλα τα μέρη του σωλήνα πίεσης πρέπει να είναι ανθεκτικά στην πίεση.
- Όλα τα μέρη του σωλήνα πίεσης πρέπει να συναρμολογηθούν με τον τεχνικά ενδεδειγμένο τρόπο.
Κίνδυνος!
Τα μη ανθεκτικά στην πίεση μέρη καθώς και η μη άρτια από τεχνική άποψη συναρμολόγηση μπορεί να έχουν ως αποτέλεσμα να σπάσει ο σωλήνας πίεσης κατά τη λειτουργία. Το υγρό που εκτινάσσεται υπό υψηλή πίεση μπορεί να σας τραυματίσει!
5.5 Σύνδεση στο δίκτυο παροχής ρεύματος
Κίνδυνος από τον ηλεκτρισμό! Η συσκευή δεν πρέπει να λειτουργεί σε υγρό περιβάλλον και πρέπει οπωσδήποτε να πληρούνται οι εξής προϋποθέσεις:
- Η σύνδεση πρέπει να γίνεται πάντοτε μόνο σε πρίζες σούκο που έχουν εγκατασταθεί σωστά, διαθέτουν γείωση και έχουν ελεγχθεί.
- Η τάση του ρεύματος και η ασφάλεια πρέπει να πληρούν τις προδιαγραφές που αναφέρονται στα Τεχνικά Χαρακτηριστικά.
- Σε περίπτωση λειτουργίας σε κολυμβητικές πισίνες, λιμνούλες κήπου και παρόμοια μέρη, η συσκευή πρέπει να διαθέτει διακόπτη διακοπής του ηλεκτρικού κυκλώματος σε περίπτωση διαρροής (30 mA) (DIN VDE 0100 -702, -738). Πρόκειται για μία γενική μας σύσταση για την προστασία ατόμων.
- Σε περίπτωση λειτουργίας σε εξωτερικό χώρο θα πρέπει οι ηλεκτρικές συνδέσεις να προστατεύονται από πιτσιλίσματα νερού και επίσης πρέπει να μην βρίσκονται μέσα στο νερό.
- Τα καλώδια προέκτασης πρέπει να έχουν μία επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Το καλώδιο των τυμπάνων περιτύλιξης καλωδίων πρέπει να είναι εντελώς ξετυλιγμένο.
5.6 Πλήρωση αντλίας και αναρρόφηση
Προσοχή!
Σε κάθε νέα σύνδεση ή σε περίπτωση απώλειας νερού ή αναρρόφησης αέρα, θα πρέπει η αντλία να πληρωθεί με νερό. Η έναρξη της λειτουργίας χωρίς να υπάρχει πληρότητα νερού καταστρέφει την αντλία!
Υπόδειξη:
Δεν απαιτείται να πληρωθεί ο σωλήνας αναρρόφησης, γιατί η αντλία διαθέτει αυτόματη αναρρόφηση.
Ανάλογα με το μήκος του σωλήνα και τη διάμετρό του μπορεί να χρειαστεί αρκετή ώρα μέχρι να δημιουργηθεί η απαιτούμενη πίεση.
- Αφαιρέστε το ρυθμιστικό πλήρωσης νερού μαζί με ολόκληρη την στεγανοποίηση.
- Βάλτε αργά καθαρό νερό, μέχρι να πληρωθεί η αντλία.
- Αν επιθυμείτε να μειώσετε το χρόνο αναρρόφησης, γεμίστε και τον σωλήνα αναρρόφησης.
- Βιδώστε ξανά το ρυθμιστικό πλήρωσης νερού με τη στεγανοποίηση.
- Ανοίξτε τον σωλήνα πίεσης (γυρίστε και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο), ώστε κατά την αναρρόφηση να μπορεί να διαφύγει ο αέρας.
- Θέ στε σε λειτουργία τη συσκευή (δείτε σχετικά στην ενότητα "Λειτουργία").
- Εάν εξέρχεται ομοιόμορφα το νερό, θέστε τη συσκευή εκτός λειτουργίας.
6. Λειτουργία
Η αντλία και ο σωλήνας αναρρόφησης πρέπει να είναι συνδεδεμένοι και να έχουν πληρωθεί (δείτε σχετικά στην ενότητα "Πριν την έναρξη της λειτουργίας").
Προσοχή!
Η αντλία δεν πρέπει να λειτουργεί χωρίς νερό Πρέπει να υπάρχει διαθέσιμο επαρκές υλικό άντλησης (νερό).
- Αν δεν ξεκινά ο κινητήρας, δεν δημιουργείται πίεση στην αντλία ή παρουσιάζονται συναφή φαινόμενα,
θέστε εκτός λειτουργίας τη συσκευή – και προσπαθήστε στη συνέχεια να αποκαταστήσετε τη βλάβη (δείτε σχετικά στην ενότητα "Προβλήματα και βλάβες").

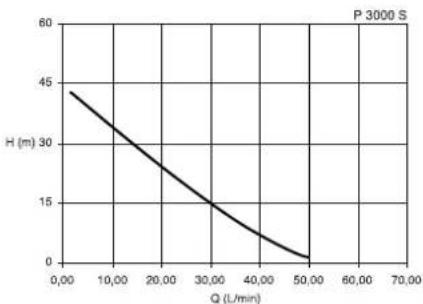

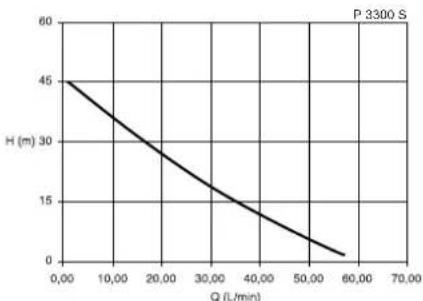

Χαρακτηριστική καμπύλη άντλησης
Η χαρακτηριστική καμπύλη άντλησης δείχνει ποια ποσότητα μεταφοράς υγρού μπορεί να επιτευχθεί σε συνάρτηση με το ύψος της μεταφοράς.
line
| Q (L/min) | H (m) | | --------- | ----- | | 0.00 | 45.00 | | 10.00 | 35.00 | | 20.00 | 25.00 | | 30.00 | 15.00 | | 40.00 | 10.00 | | 50.00 | 0.00 |(Χαρακτηριστική καμπύλη άντλησης για αναρρόφηση ύψους 0,5 m και σωλήνας αναρρόφησης 1"):
line
| Q (L/min) | H (m) | | --------- | ----- | | 0.00 | 45.00 | | 10.00 | 35.00 | | 20.00 | 25.00 | | 30.00 | 15.00 | | 40.00 | 10.00 | | 50.00 | 5.00 | | 60.00 | 0.00 |(Χαρακτηριστική καμπύλη άντλησης για αναρρόφηση ύψους 0,5 m και σωλήνας αναρρόφησης 1"):
line
| Q (L/min) | H (m) | | --------- | ----- | | 0.00 | 50 | | 10.00 | 45 | | 20.00 | 40 | | 30.00 | 35 | | 40.00 | 30 | | 50.00 | 25 | | 60.00 | 20 | | 70.00 | 15 |(Χαρακτηριστική καμπύλη άντλησης για αναρρόφηση ύψους 0,5 m και σωλήνας αναρρόφησης 1"):
6.1 Θέση της αντλίας σε λειτουργία
i Υπόδειξη:
Η αντλία λειτουργεί, για όσο χρονικό διάστημα είναι στη θέση λειτουργίας ο διακόπτης ενεργοποίησης/ απενεργοποίησης.
-
Τοποθετήστε το φις ρεύματος.
-
Θέστε σε λειτουργία την αντλία με το διακόπτη ενεργοποίησης/ απενεργοποίησης.
-
Ανοίξτε τον σωλήνα πίεσης (γυρίστε και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο),
-
Βεβαιωθείτε ότι εξέρχεται νερό!
Προσοχή!
Με κλειστό τον σωλήνα πίεσης αφήστε την αντλία να λειτουργήσει για 10 λεπτά το πολύ, αλλιώς είναι πιθανό λόγω της υπερθέρμανσης του νερού να υποστεί ζημία η αντλία.
6.2 Θέστε σε λειτουργία την αντλία με το Hydromat (HWA)
i Υπόδειξη:
Η αντλία με Hydromat είναι σε ετοιμότητα λειτουργίας για όσο χρονικό διάστημα είναι στη θέση λειτουργίας ο διακόπτης ενεργοποίησης/ απενεργοποίησης.
To Hydromat
- θέτει σε λειτουργία την αντλία, όταν απαιτείται νερό (με ανοικτό τον σωλήνα πίεσης η πίεση νερού πέφτει κάτω από την πίεση έναρξης λειτουργίας),
- θέτει εκτός λειτουργίας την αντλία περίπου 10 δευτερόλεπτα μετά το κλείσιμο του σωλήνα πίεσης (με κλειστό σωλήνα πίεσης ανεβαίνει η πίεση του νερού),
- θέτει εκτός λειτουργίας την αντλία για να μην λειτουργήσει χωρίς νερό η αντλία, όταν δεν αντλείται νερό (αέρας στον σωλήνα αναρρόφησης).
21 Λυχνία άντλησ ης (λευκή)
22 Πλήκτρο ε παναφοράς
- Τοποθετήστε το φις ρεύματος.
- Βεβαιωθείτ ε ότι ανάβει η λυχνία τάσης (20).
-
Ανοίξτε τον σωλήνα πίεσης.
-
Πατήστε το πλήκτρο επαναφοράς (22). Η αντλία ξεκινά.
-
Αν δεν αντληθεί νερό εντός 10 περίπου δευτερολέπτων, το Hydromat τίθεται εκτός λειτουργίας. Στη συνέχεια κρατήστε πατημένο το πλήκτρο επαναφοράς (22), μέχρι να τρέξει νερό.
- Αν δεν τρέξει νερό μετά από 3 περίπου λεπτά, ελέγξτε τον σωλήνα αναρρόφησης.
7. Συντήρηση και φροντίδα
Kivδυνος!
Πριν από κάθε εργασία στη συσκευή:
- Θέσ τε τη συσκευή εκτός λειτουργίας.
- Βγάλτε το φις ρεύματος.
- Βε βαιωθείτε ότι η συσκευή και τα συνδεδεμένα πρόσθετα εξαρτήματα δεν βρίσκονται υπό πίεση.
Περαιτέρω εργασίες συντήρησης ή επισκευής, πέραν των εδώ περιγραφέντων, επιτρέπεται να διεξαχθούν μόνο από εξειδικευμένο τεχνικό προσωπικό.
7.1 Κίνδυνος παγετού
Προσοχή! Ο τηνατές
Ο παγετός καταστρέφει τη συσκευή και τα πρόσθετα εξαρτήματά της, καθώς αυτά περιέχουν νερό!
- Αν υπάρχει κίνδυνος παγετού αποσυναρμολογήστε τη συσκευή και τα πρόσθετα εξαρτήματα και αποθηκεύστε τα λαμβάνοντας μέτρα προστασίας κατά του κινδύνου αυτού (δείτε σχετικά στην επόμενη ενότητα).
7.2 Αποσυναρμολογήστε τη συσκευή και αποθηκεύστε την
- Θέστε εκτός λειτουργίας τη συσκευή, βγάλτε το φις ρεύματος.
- Ανοίξτε τον σωλήνα πίεσης (γυρίστε και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο), και αφήστε να τρέξει κανονικά νερό.
- Αδειάστε εντελώς την αντλία. Για το σκοπό αυτό ξεβιδώστε το ρυθμιστικό εκκένωσης ύδατος στο κάτω μέρος της αντλίας.
- αφαιρέσ τε τους σωλήνες αναρρόφησης και πίεσης από τη συσκευή.
- Αποθηκεύστε τη συσκευή σε ένα χώρο χωρίς παγετό (ελάχ. 5 °C).
8. Προβλήματα και βλάβες
Kívδυνος!
Πριν από κάθε εργασία στη συσκευή:
- Θέ στε τη συσκευή εκτός λειτουργίας.
- Βγάλτε το φις ρεύματος.
- Βεβ αιωθείτε ότι η συσκευή και τα συνδεδεμένα πρόσθετα εξαρτήματα δεν βρίσκονται υπό πίεση.
8.1 Αναζήτηση βλάβης
Η αντλία δεν λειτουργεί:
- Η αντλία δεν είναι ενεργοποιημένη.
- Θέ στε σε λειτουργία την αντλία με τον διακόπτη ενεργοποίησης/ απενεργοποίησης.
- To Hydromat είναι εκτός λειτουργίας.
• Πατ ήστε το πλήκτρο επαναφοράς
Αν δεν αντληθεί νερό εντός 10 περίπου δευτερολέπτων, κρατήστε πατημένο το πλήκτρο επαναφοράς μέχρι να εξέλθει νερό.
- Δεν υπάρχει τάση ρεύματος.
- Ελ έγξτε το καλώδιο, το φις, την πρίζα και την ασφάλεια.
- Πολύ χαμηλή τάση ρεύματος.
• Χρησιμοποιήστε καλώδια προέκτασης με επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά").
- Υπερθέρμανση κινητήρα, ενεργοποίηση διάταξης προστασίας κινητήρα.
• Με τά το κρύωμα η συσκευή τίθεται και πάλι αυτόματα σε λειτουργία.
- Μερι μνήστε για την επάρκεια του αερισμού, κρατήστε ελεύθερη την οπή αέρα.
• Να τη ρείται η μέγιστη
θερμοκρασία τροφοδοσίας.
- Ακούγεται ο κινητήρας, αλλά δεν ξεκινά να λειτουργεί:
• Με τον κινητήρα εκτός λει τουργίας, εισάγετε ένα κατσαβίδι ή κάποιο παρόμοιο εργαλείο διαμέσου της οπής αερισμού του κινητήρα και γυρίστε την πτερωτή.
- Αντλία φραγμένη ή ελαττωματική.
- Αποσυν αρμολογήστε και
καθαρίστε την αντλία.
• Καθαρίστε τον δια χύτη, και αν χρειάζεται, αντικαταστήστε τον. - Καθαρίστε την πτερωτή, και αν χρειάζεται, αντικαταστήστε την.
Η αντλία δεν αναρροφά σωστά ή παράγει πολύ θόρυβο κατά τη λειτουργία:
- Έλλειψη νερού.
- Βεβαιωθείτε ότι υπάρχει διαθέσιμο επαρκές απόθεμα νερού.
- Μη στεγανός σωλήνας αναρρόφησης.
- Στεγανοπο ιήστε τον σωλήνα αναρρόφησης και σφίξτε τις βιδωτές συνδέσεις.
- Ύψος αναρρό φησης πολύ μεγάλο.
- Να τηρείται το μέγιστο ύψος αναρρόφησης.
• Τοπ οθετήστε την βαλβίδα αντεπιστροφής και γεμίστε με νερό τον σωλήνα αναρρόφησης.
- Φίλτρο αναρρόφησης (πρόσθετο εξάρτημα) φραγμένο.
- Καθαρίστε κι αν χρειαστεί αντικαταστήστε.
- Η βαλβίδα αντεπιστροφής (πρόσθετο εξάρτημα) έχει φραγεί.
- Καθαρίστε κι αν χρειαστεί αντικαταστήστε.
- Διαρροή νερού μεταξύ του κινητήρα και της αντλίας, μη στεγανή η στεγανοποίηση δακτύλιου ολίσθησης.
• Α ντικατάσταση στεγανοποίησης ολισθητικού δακτύλιου. - Αντλία φραγμένη ή ελαττωματική.
• δείτε πιο πάνω.
Πολύ χαμηλή πίεση:
- Σωλήνας αναρρόφησης μη στεγανός ή ύψος αναρρόφησης πολύ μεγάλο.
• δείτε πιο πά νω. - Αντλία φραγμένη ή ελαττωματική.
• δείτε πιο πά νω.
9. Επισκευή
Kívδυνος!
Οι επισκευές σε ηλεκτρικές συσκευές πρέπει να πραγματοποιούνται μόνο από ηλεκτροτεχνίτες!
Οι ηλεκτρικές συσκευές που χρήζουν επισκευής μπορούν να αποσταλούν στο τμήμα Service της αντιπροσωπείας στη χώρα σας. Τις διευθύνσεις μπορείτε να βρείτε στον κατάλογο ανταλλακτικών.
Παρακαλούμε κατά την αποστολή προς επισκευή να μας δοθεί μία περιγραφή των προβλημάτων που διαπιστώσατε.
10. Προστασία του περιβάλλοντος
Το υλικό συσκευασίας της συσκευής είναι 100 % ανακυκλώσιμο.
Οι άχρηστες πλέον συσκευές και τα πρόσθετα εξαρτήματα περιέχουν μεγάλες ποσότητες πρώτων και συνθετικών υλών, οι οποίες μπορούν να
αποτελέσουν και αυτές αντικείμενο μίας παρόμοιας διαδικασίας ανακύκλωσης.
11. Διαθέσιμα Πρόσθετα Εξαρτήματα
Για τη συσκευή αυτή μπορείτε να βρείτε στα ειδικά καταστήματα τα ακόλουθα πρόσθετα εξαρτήματα.
Υπόδειξη:
Εικόνες και αριθμούς
παραγγελίας μπορείτε να βρείτε στο τέλος των οδηγιών λειτουργίας.
A Σετ σύνδεσης αντλίας (MSS 310 – HWA/P), πλήρες με διπλό μαστό, βαλβίδα αντεπιστροφής, κοντό φίλτρο, πλενόμενο στοιχείο φίλτρου, σπιράλ σωλήνας 1 m πλήρης, μονωτική ταινία σπειρωμάτων.
Β Σε τ σύνδεσης αντλίας (MSS 380 – HWW), πλήρες με διπλό μαστό, βαλβίδα αντεπιστροφής, μακρύ φίλτρο, πλενόμενο στοιχείο φίλτρου, σπιράλ σωλήνας 1 m πλήρης, μονωτική ταινία σπειρωμάτων.
C Σετ σύνδεσης αντλίας (MSD 200 – HWW/P), πλήρες με διπλό μαστό, βαλβίδα αντεπιστροφής, μακρύ φίλτρο, πλενόμενο στοιχείο φίλτρου, σπιράλ σωλήνας 1 m πλήρης, μονωτική ταινία σπειρωμάτων.
D Σετ σύνδεσης αντλίας (MSD 1000 – HWA), πλήρες με διπλό μαστό, βαλβίδα αντεπιστροφής, μακρύ φίλτρο, πλενόμενο στοιχείο φίλτρου, σπιράλ σωλήνας 1 m πλήρης, μονωτική ταινία σπειρωμάτων.
E Φίλτρο (αντλίας κήπου), Σύνδεση 1", κοντό, πλήρες με πλενόμενο πλαστικό στοιχείο φίλτρου.
F Φί λτρο (για παροχή νερού για οικιακές χρήσεις), Σύνδεση 1", μακρύ, πλήρες με πλενόμενο πλαστικό στοιχείο φίλτρου.
G Σπιράλ σωλήνας 1" (στάνταρ) 1) 4 m, πλ ἡρης με ταχυσύνδεσμο ασφαλείας και φίλτρο με ποδοβαλβίδα 2) 7 m, πλ ἡρης με ταχυσύνδεσμο ασφαλείας και φίλτρο με ποδοβαλβίδα.
Η Σπ ιράλ σωλήνας 1" (επαγγελματικός)
1) 1,5 m, πλήρ ης, αμφίπλευρος με ταχυσύνδεσμο ασφαλείας
2) 4 m, πλ ἡρης με ταχυσύνδεσμο
ασφαλείας και φίλτρο με
ποδοβαλβίδα
3) 7 m, πλ ἡρης με ταχυσύνδεσμο ασφαλείας και φίλτρο με ποδοβαλβίδα.
I Σωλήνας με οπλισμό από σύρμα 500 mm
J Πολυπροσαρμογέας 1" ιδανικός για σύνδεση σε αντλία με σύνδεση 1" ΕΣΣ (ΕΞΣ=εξωτερικό σπείρωμα, ΕΣΣ=εσωτερικό σπείρωμα)
K Hydrostop, για αυτόματη θέση εκτός λειτουργίας όταν δεν υπάρχει νερό, δεν επιτρέπει να μείνει χωρίς νερό η αντλία.
L Διακ όπτης διακοπής λειτουργίας χωρίς νερό, με καλώδιο 10 m, δεν επιτρέπει να μείνει χωρίς νερό η αντλία κατά την αναρρόφηση από μία δεξαμενή, κολυμβητική πισίνα κλπ
Μ Μ ονωτική ταινία σπειρωμάτων, ρολό 12 m.
N Στο ιχείο φίλτρου, πλενόμενο, κοντό, για μηχανικό προφιλτράρισμα άμμου, επαναχρησιμοποιήσιμο.
Ο Στοιχείο φίλτρου, πλενόμενο, μακρύ, για μηχανικό προφιλτράρισμα άμμου, επαναχρησιμοποιήσιμο
- Τεχνικά Χαρακτηριστικά
| P 3300 SHWA 3300 S | P 4000 SHWA 4000 S | ||
| Τάση ρεύματος V 230 ~ 1 | |||
| Συχνότητα Hz 50 | |||
| Ονομαστική ισχύς | W | 1100 | 1300 |
| Ονομαστική ένταση ρεύματος | A | 4,5 | 4,5 |
| Ελάχιστη ασφάλεια (χρονικής καθυστέρησης ή διακοπή κυκλώματος τύπου B) | A | 10 | 10 |
| Πυκνωτής λειτουργίας | μF | 16 | 20 |
| Ονομαστικός αριθμός στροφών | min^-1 | 2800 2800 | |
| Μέγ. ικανότητα άντλησης | l/h | 3300 | 4000 |
| Μέγ. ύψος άντλησης. | m | 45 | 48 |
| Μέγ. πίεση άντλησης | bar | 4,5 | 4,8 |
| Μέγ. ύψος αναρρόφησης | m | 8 | 8 |
| Μέγ. θερμοκρασία παροχής | °C | 35 | 35 |
| Θερμοκρασία περιβάλλοντος | °C | 5 ... 40 | 5 ... 40 |
| Βαθμός προστασίας | IP | X4 | X4 |
| Κλάση προστασίας | I I | ||
| Κλάση μόνωσης | B | B | |
| Υλικά | |||
| Περίβλημα αντλίας | Ανοξείδωτος χάλυβας | ||
| Έμβολο αντλίας | Ανοξείδωτος χάλυβας | ||
| Πτερωτή αντλίας | Noryl | ||
| Συνδέσεις | |||
| Σύνδεση αναρρόφησης (εσωτερικό σπείρωμα) | 1" | 1" | |
| 1" | 1" | ||
| Σύνδεση πίεσης (εξωτερικό σπείρωμα) | |||
| Hydromat | |||
| Πίεση έναρξης λειτουργίας περίπου | bar | 1,5 | 1,5 |
| Διαστάσεις (χωρίς συν δέσεις) | |||
| Μήκος | mm | 470 / 470 | 470 / 470 |
| Πλάτος | mm | 250 / 250 | 250 / 250 |
| Ύψος | mm | 300 / 415 | 300 / 415 |
| Βάρη | |||
| Βάρος χωρίς νερό | kg | 10,2 / 11,5 | 10,5 / 11,8 |
| Βάρος με πλήρωση νερού | kg | 11,7 / 13 | 12,0 / 13,3 |
| Τιμές εκττ ομπής θορύβων (στη μέγιστη πίεση) | |||
| Στάθμη ακουστικής ισχύος L_WAm | dB(A) | 83 | 86 |
| Στάθμη ηχητικής πίεσης L_WAd | dB(A) | 90 | 89 |
| Μέγιστο μήκος για καλώδια προέκτασης | |||
| για διατομή σύρματος 3 x 1,0 mm2 | m | 30 | |
| για διατομή σύρματος 3 x 1,5 mm2 | m | 50 | |
1. Pregled naprave
