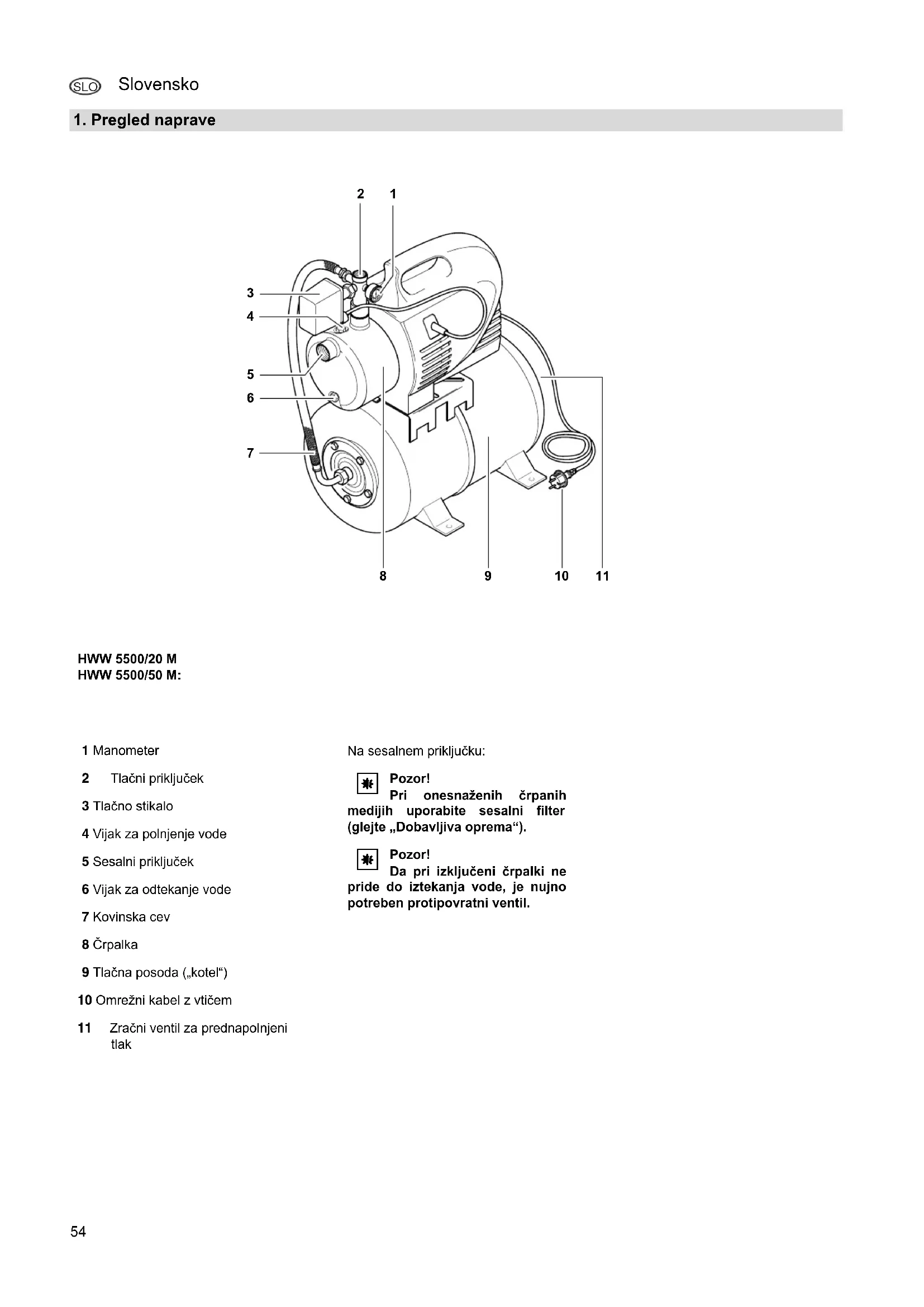

NAVODILA ZA UPORABO HWW 550050 M METABO

Pozor! Pri onesnaženih črpanih medijih uporabite sesalni filter (glejte „Dobavljiva oprema“).

Pozor! Da pri izključeni črpalki ne pride do iztekanja vode, je nujno potreben protipovratni ventil. Izvirna navodila za uporabo Izvirna navodila za uporabo Slovensko55 SLO Slovensko

3. Področje uporabe in

4.2 Splošni varnostni napotki............55

7. Vzdrževanje in nega .................57

7.1 Redno vzdrževanje.....................57

7.2 Ob nevarnosti zmrzali.................57

7.3 Demontaža in skladiščenje

• Pred zagonom preberite ta navodila za uporabo. Še posebej upoštevaj- te varnostne napotke.

• Ob neupoštevanju navodil za upo- rabo se garancija izniči; proizvajalec ne prevzema odgovornosti za posle- dično škodo.

• Če ob odstranjevanju embalaže odkrijete transportne poškodbe, nemudoma obvestite trgovca. Naprave ne zaženite!

• Embalažo odstranite okolju prijazno. Predajte na odgovarjajoča zbirna mesta.

• Navodila za uporabo hranite, da jih lahko ob nejasnostih kadarkoli ponovno preberete.

• Če napravo posodite ali prodate, pri- ložite tudi spremne dokumente. Ta naprava je namenjena črpanju čiste vode v hišah in na vrtovih. − za oroševanje in namakanje, − kot črpalka za vodnjake, deževnico in porabno vodo, − za praznjenje bazenov, vrtnih ribni- kov in vodnih rezervoarjev. Najve čja d ovoljena temperatura črpane- ga medija znaša 35 °C.

4.1 Namenska uporaba

Naprave ne smete uporabljati za pre- skrbo s pitno vodo ali za črpanje živil. Črpati ne smete eksplozivnih, agresivnih ali za zdravje nevarnih snovi. Naprava ni primerna za komercialno ali industrijsko uporabo. Samovoljne spremembe na napravi, tako kot uporaba delov, ki jih ni preveril in odobril proizvajalec, niso dovoljene. Vsaka nestrokovna uporaba naprave je v nasprotju z določili; pride lahko do nepredvidene škode!

4.2 Splošni varnostni napotki

Otroci in mladoletniki, tako kot osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati. Ob uporabi na bazenih in vrtnih ribnikih in na njihovem zaščitnem območju morate upoštevati določila skladno z DIN DE 0100 -702, -738. Pri uporabi za hišno preskrbo z vodo morate upoštevati zakonske predpise o vodah in odpadnih vodah, tako kot dolo- čila skladno z DIN 1988. Naslednje preostale nevarnosti so nače- loma prisotne ob obratovanju črpalk in tlačnih posod – te nevarnosti tudi z izva- janjem varnostnih ukrepov ne morete popolnoma izničiti.

Nevarnost zaradi okoljskih vplivov! Napravo ne izpostavljajte dežju. Naprave ne uporabljajte v vlažnem oko- lju. Na napravo ali druge električne dele ne usmerite neposrednega vodnega curka! Življenjska nevarnost zaradi električnega udara! Naprave ne uporabljajte v eksplozivno ogroženem okolju ali v bližini vnetljivih tekočin ali plinov!

Nevarnost zaradi vroče vode! Če izklopni tlak tlačnega stikala zaradi slabih tlačnih razmer ali zaradi okvarje- nega tlačnega stikala ni dosežen, se lahko voda v notranjosti naprave ogreje zaradi notranjega prečrpavanja. Zaradi tega se lahko pojavijo poškodbe ali netesna mesta na napravi in priključ- nih vodih, kar lahko povzroči izhajanje vroče vode. Nevarnost oparin!

• Napravo največ 5 minut upora- bljajte proti zaprtemu tlačnemu vodu.

Nevarnost zaradi pomanjkljivo- sti na napravi! Napravo in še posebej omrežni kabel, električni vtič in električne dele pred vsa- kim zagonom preglejte za morebitne poškodbe. Življenjska nevarnost zaradi električnega udara! Poškodovano napravo lahko ponovno uporabljate, šele ko je bila strokovno popravljena. Naprave ne popravljajte sami! Popravila na črpalkah in tlačnih napravah lahko izvajajo le strokovnjaki.

Pozor! Da preprečite poškodbe zaradi vode n pr. poplavljene prostore, ki bi jih povzročile motnje naprave ali pomanjkljivosti naprave:

• načrtujte primerne varnostne ukrepe, n pr.: − alarmne naprave ali − lovilne posode z nadzorom. Proizvajalec ne prevzema odgovornosti za morebitno škodo, ki je povzročena tako, da − se naprave nenamensko uporablja; − je naprava zaradi nepretrganega obratovanja preobremenjena; − je naprava uporabljana in skladišče- na nezaščitena pred zmrzaljo; − so bile izvedene samovoljne spre- membe na napravi; Popravilo elek- tričnih naprav sme opraviti samo usposobljen električar! − so bili uporabljeni nadomestni deli, ki jih proizvajalec ni preizkusil in odobril; Kazalo

2. Najprej preberite!

3. Področje uporabe in

odporen na toploto (najm. 100 °C) Napravo lahko sami preprosto postavite in priključite. V primeru dvomov se obrnite na strokov- nega trgovca ali električarja.

• Mesto postavitve naj bo dobro pre- zračeno in zaščiteno pred vremen- skimi vplivi.

Pozor! Sesalni vod mora biti montiran tako, da na črpalko ne vplivajo mehanske sile ali napenjanje.

Pozor! Da pri izključeni črpalki ne pride do iztekanja vode, je nujno potreben protipovratni ventil.

• Vse vijačne povezave morajo biti zatesnjene s tesnilnim trakom za navoje; mesta puščanja povzročijo sesanje zraka in zmanjšajo ali pre- prečijo sesanje vode.

• Sesalni vod mora imeti vsaj 1 " (25 mm) notranjega premera; biti mora brez pregibov in vakuumsko zatesnjen.

• Sesalni vod naj bo čimbolj kratek, saj se s povečano dolžino voda zmanjša zmogljivost črpanja.

• Sesalni vod se mora proti črpalki vedno dvigovati, da preprečite vdor zraka.

• Zagotovljeno mora biti zadostno dovajanje vode, konec sesalnega voda se mora vedno nahajati v vodi.

5.3 Priključevanje tlačnega

Pozor! Tlačni vod mora biti montiran tako, da na črpalko ne vplivajo mehanske sile ali napenjanje.

• Vsi deli tlačnega voda morajo biti strokovno položeni.

Nevarnost! Zaradi netesnih tlačnih vodov in nestrokovne montaže lahko tlačni vod med obratovanjem poči. Tekoči- na, ki brizga pod visokim tlakom, vas lahko poškoduje!

5.4 Priključek na cevno

omrežje Možna je tudi fiksna napeljava (npr. za hišno preskrbo z vodo v notranjem območju).

Za zmanjšanje vibracij in zvokov, bi naprava na cevno omrežje morala biti priključena z elastičnimi cevnimi vodi.

Nevarnost zaradi elektrike! Naprave ne uporabljajte v vla- žnem okolju, uporabljajte jo le v naslednjih pogojih:

• Priključek se lahko izvede le na varnostne vtičnice, ki so stro- kovno montirane, ozemljene in preverjene.

• Omrežna napetost in varovalka morata biti v skladu s tehničnimi podatki.

• Pri obratovanju na bazenih, vrtnih ribnikih in podobnih mestih morate napravo uporabljati z var- nostnim stikalom okvarnega toka (stikalo FI, 30 mA) (DIN VDE 0100 -702, -738). To priporočamo kot ukrep osebne zaščite.

• Pri obratovanju na prostem morajo električne povezave biti zaščitene pred škropljenjem, ne smejo ležati v vodi.

• Podaljški morajo imeti zadosten prečni presek žil (glejte „Tehnič- ni podatki“). Boben kabla mora biti popolnoma odvit.

Pozor! Pri vsakem novem priključku ali izgubi vode oz. sesanju zraka morate črpalko napolniti z vodo. Vklop brez polnjenja vode uniči črpal- ko!

Opomba: Sesalnega voda ni potrebno napolniti, saj je črpalka samosesalna. Glede na dolžino in premer voda lahko traja nekaj časa, preden se ustvari tlak.

1. Odvijte vijak za polnjenje vode sku-

3. Če želite skrajšati čas sesanja,

napolnite tudi sesalni vod.

4. Vijak za polnjenje vode s tesnilom

5. Odprite tlačni vod (vodno pipo oz.

brizgalno šobo), da ob sesanju lahko uhaja zrak.

tlačni vod zaprite. Črpalka in sesalni vod morata biti priklju- čena in napolnjena (glejte „Pred zago- nom“).

Pozor! Črpalka ne sme delovati v suhem teku. Vedno mora biti na raz- polago dovolj črpanega medija (voda).

• Če se motor ne zažene. če črpalka ne proizvaja tlaka ali se pojavljajo podobni učinki, napravo izključite – in nato poskušajte napravo odstra- niti (glejte „Težave in motnje“).

• Če je črpalka zablokirana zaradi tujka ali je motor pregret, varovalno stikalo motor izključi.

6.1 Začetek obratovanja

Opomba: Tlačno stikalo − vključi črpalko, ko zaradi odvzema- nja vode vodni tlak v kotlu pade pod vklopni tlak; − izključi črpalko, ko je dosežen izklo- pni tlak.

Opomba: Kotel ima gumijast meh, ki je tovarniško pod zračnim tlakom („predna- polnjeni tlak“); to omogoča odvzemanje manjših količin vode, brez zagona črpal- ke.

1. Vključite omrežni vtič.

2. Odprite tlačni vod (odvijte vodno

Karakteristike črpalke prikazujejo, katera količina črpanja je lahko dosežena v odvisnosti od višine črpanja. Karakteristike črpalke pri sesalni višini 0,5 m in 1"-sesalna cev – za model:

Nevarnost! Pred vsemi deli na napravi: − Izvlecite električni vtič! − Zagotovite, da so naprava in pri- ključena oprema brez tlaka. Druga vzdrževalna dela in popravil, kot tista opisana tukaj, lahko izvajajo le strokovnjaki.

7.1 Redno vzdrževanje

• Preverite prednapolnjeni tlak kotla, po potrebi povišajte (glejte „Zviševa- nje prednapolnjenega tlaka“).

Pozor! Zmrzal uniči napravo in opremo, saj ta zmeraj vsebujejo vodo!

• Ob nevarnosti zmrzali napravo in opremo demontirajte in skladiščite zaščiteno pred zmrzaljo (glejte naslednji del).

7.3 Demontaža in skladišče-

1. Izvlecite električni vtič.

2. Odprite tlačni vod (odvijte vodno

pipo oz. brizgalno šobo), popolnoma izpraznite vodo.

3. Popolnoma izpraznite črpalko in

kotel, v ta namen: − odvijte vijak za odtekanje vode na spodnji strani črpalke (razen pri HWW 3300/20 K), − sprostite vpenjalno matico kovin- ske cevi na kotlu.

5. Napravo skladiščite v prostoru

zaščitenem pred zmrzovanjem (najm. 5 °C).

• Prenizka omrežna napetost. − Uporabite podaljšek z zadostnim prečnim premerom žil (glejte „Tehnični podatki“).

• Pregret motor, sprožila se je zaščita motorja. − Po ohladitvi se naprava ponovno samodejno vključi. − Poskrbite za zadostno prezrače- vanje. − Upoštevajte najvišjo temperaturo.

• Motor šumi, a ne deluje. − Pri izključenem motorju izvijač ali podobno orodje vstavite skozi prezračevalne reže motorja in obrnite kolo zračnika.

• Črpalka je zamašena ali okvarjena. − Razstavite črpalko in jo očistite. − Očistite, po potrebi obnovite raz- pršilec. − Očistite, po potrebi obnovite tekalno kolo. Črpalka ne sesa pravilno ali deluje zelo glasno:

• Pomanjkanje vode. − Zagotovite, da je na razpolago zadostna količina vode.

• Iztekanje vode med motorjem in črpalko, netesno tesnilo drsnega obroča. − Obnovite tesnilo drsnega obroča.

• Črpalka je zamašena ali okvarjena. − glejte zgoraj. Prenizek tlak ali črpalka neprestano deluje:

• Netesen sesalni vod ali prevelika višina sesanja. − glejte zgoraj.

• Črpalka je zamašena ali okvarjena. − glejte zgoraj.

• Narobe nastavljeno tlačno stikalo. − Preverite vklopni in izklopni tlak, po potrebi nastavite.

• Črpalka se zažene že po manjšem odvzemu vode (prib. 0,5 l). − Prenizek prednapolnjeni tlak v kotlu; povišajte.

• Iz zračnega ventila teče voda. − Netesen gumijasti meh v kotlu, obnovite.

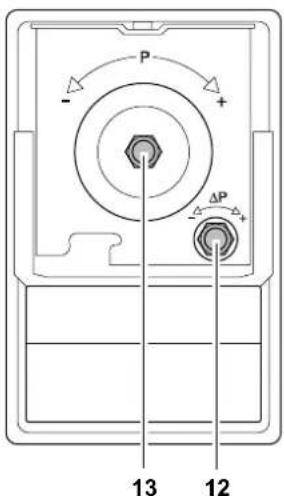

8.2 Nastavite tlačno stikalo

Če se – sčasoma – tovarniško nasta- vljena vklopni in izklopni tlak bistveno spremenita, lahko ponovno nastavite prvotno vrednost (glejte „Tehnični podatki“).

Nevarnost! Nevarnost električnega udara na priključnih sponkah v tlačnem sti- kalu. Tlačno stikalo lahko odpirajo in nastavljajo le strokovnjaki.

1. Snemite pokrov tlačnega stikala.

2. Odprite tlačni vod (odvijte vodno

Ko se naprava izključi preberite izklopni tlak na manometru.

7. Vzdrževanje in nega

4. Za spreminjanje izklopnega tlaka,

matico (12) obračajte na sledeč način: − v smeri urnega kazalca za povi- šanje izklopnega tlaka; − v smeri proti urnemu kazalcu za zmanjšanje izklopnega tlaka.

5. Za spreminjanje vklopnega tlaka,

matico (13) obračajte na sledeč način: − v smeri urnega kazalca za povi- šanje vklopnega tlaka; − v smeri proti urnemu kazalcu za zmanjšanje vklopnega tlaka.

nega tlaka Ko – se sčasoma – črpalka zažene že po manjšem odvzemu vode (prib. 0,5 l), morate ponovno vzpostaviti prednapol- njeni tlak v kotlu.

Opomba: Prednapolnjenega tlaka ni možno odčitati na manometru.

1. Izvlecite električni vtič.

2. Odprite tlačni vod (odvijte vodno

strani kotla; za njim se nahaja zračni ventil.

4. Cev zračne črpalke ali kompresorja

polnjenega tlaka (glejte „Tehnični podatki“).

Nevarnost! Popravila na električnih napra- vah lahko izvaja izključno električar! Električne naprave, ki potrebujejo popra- vilo, lahko posredujete servisni podružni- ci v vaši državi. Naslov je naveden pri seznamu nadomestnih delov. Ob pošiljanju na popravilo, prosimo, opi- šite ugotovljeno napako. K pošiljanju:

• Črpalko in kotel popolnoma izpra- znite (glejte „Demontaža in skladi- ščenje naprave“).

• Odstranite tlačno stikalo in mano- meter (zaščita ob prevozu).

• Če je možno, pošljite napravo v ori- ginalni embalaži. Embalažni material te naprave je 100 % primeren za recikliranje. Izrabljene naprave in oprema vsebujejo velike količine dragocenih surovih in pla- stičnih snovi, ki jih prav tako lahko dove- demo v postopek recikliranja. Navodila so natisnjena na papirju belje- nem brez uporabe klora. Za to napravo v strokovnih trgovinah prejmete sledečo opremo.

Opomba: Slike in naročniške številke so navedene na koncu navodil. A Komplet priključkov za črpalko, komplet vklj. z dvojno mazalko, pro- tipovratnim ventilom, mazalko cevi 150 mm (2 kosa), dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, cevni lok, kro- glična pipa, tesnilni trak za navoje. B Stikalo za zaustavitev v primeru suhega teka, z 10 m kablom, onemogoča suhi tek črpalke ob sesanju iz posode, bazena itd. C Spiralna cev 1"

in sesalno košaro z nožnim ven- tilom. D Filter Priključek 1", dolg, komplet s pralnim plastičnim filtrirnim vlož- kom. E Eden filtrirni vložek, dolg, za mehansko predfiltriranje peska. F Pralen filtrirni vložek, dolg, za mehansko predfiltriranje peska, za večkratno uporabo. G Filtrirni vložek z ogljem, dolg ms polnilom iz aktivnega oglja, pri klorirani vosi, proti vonju in barv- nemu onesnaženju. H Filtrirni vložek Poly, dolg, s polnilom iz polifosfata, pri vodi z vsebnostjo apnenca za uporabo z napravami za vročo vodo. I Cevna mazalka 150 mm, oboje- stranski 1" AG, pocinkana, za pove- zavo črpalke in sesalnega filtra. J Dvojna mazalka, obojestranski 1" AG. K Protipovratni ventil 1" IG, prepreču- je povratni tok vode in suhi tek črpalke. L Tesnilni trak za navoje, zvitek 12 m. (AG=zunanji navoj, IG = notranji navoj)

12. Tehnični podatki

Črpana količina najv. l/h 5500 Višina črpanja najv. m 55 Črpalni tlak najv. barov 5,5 Višina sesanja najv. m 9 Dohodna temperatura najv. °C 50 Okoljska temperatura °C 5 … 40 Vrsta zaščite IP 44 Razred zaščite I Razred izolirnega materiala F Materiali Ohišje črpalke Gred črpalke Tekalno kolo črpalke Legirano jeklo Legirano jeklo Noril – 5x Sesalni priključki (notranji navoj) Sesalni priključek Tlačni priključek

Največja dolžina podaljška pri 3x1,0mm

prečnega preseka žil
