NAVODILA ZA UPORABO HWA 4000 S METABO

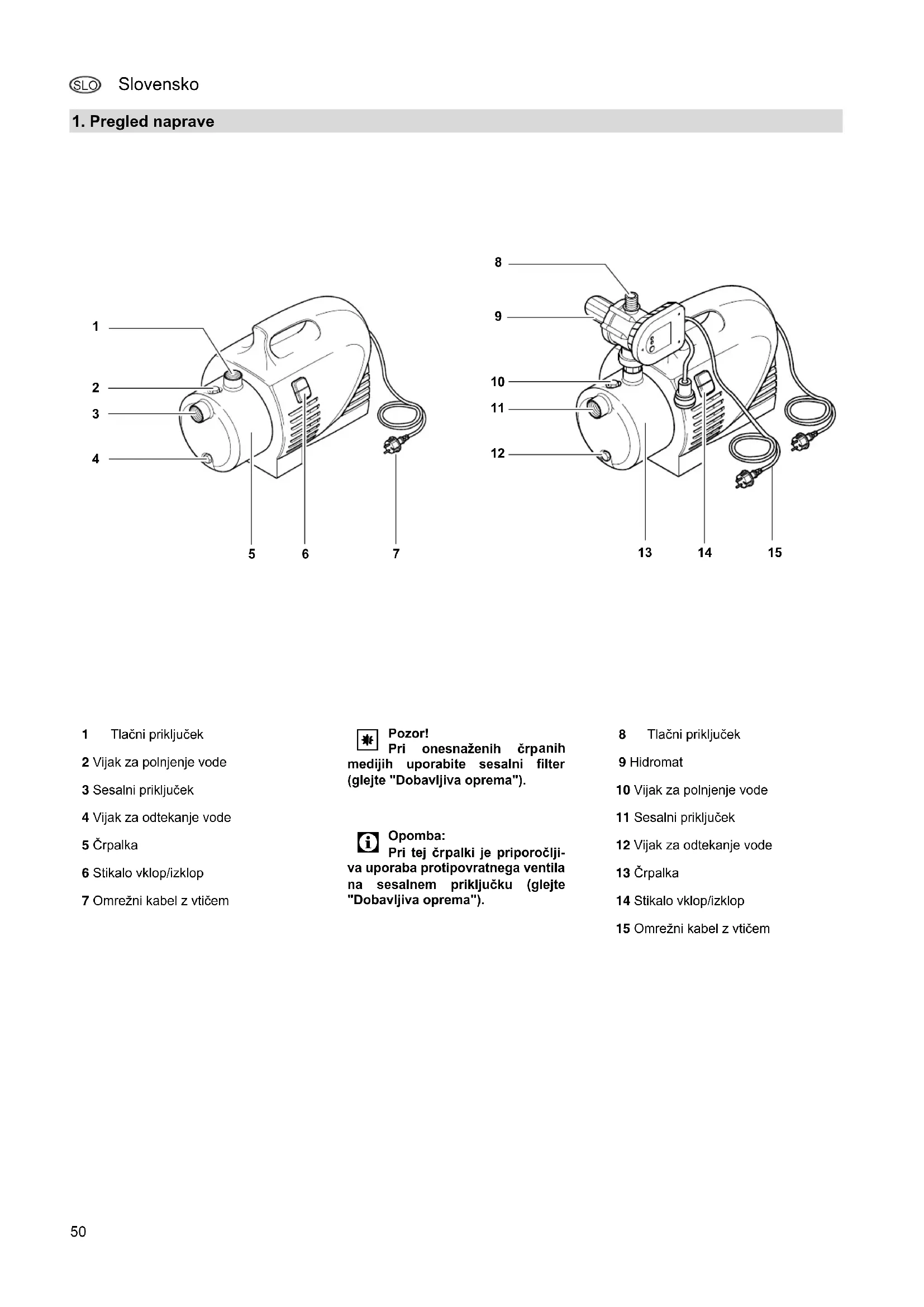

Opomba: Pri tej čr palki je priporočlji- va uporaba protipovratnega ventila na sesalnem priključku (glejte "Dobavljiva oprema"). 8 Tlačni priključek 9 Hidromat 10 Vijak za polnjenje vode 11 Sesalni priključek 12 Vijak za odtekanje vode 13 Črpalka 14 Stikalo vklop/izklop 15 Omrežni kabel z vtičem Izvirna navodila za uporabo Izvirna navodila za uporabo Slovensko51 SLO Slovensko

4.2 Splošni varnostni napotki............51

5.6 Polnjenje črpalke in sesanje

tek obratovanja črpalke.......53

6.2 Začetek obratovanja črpalke

s hidromatom (HWA) ..................53

7. Vzdrževanje in nega .................53

7.1 Ob nevarnosti zmrzali.................54

7.2 Demontaža in skladiščen

datki .......................55 Ta navodila za uporabo so bila sesta- vljena tako, da lahko vašo napravo upo- rabite hitro in varno. Tukaj kratek vodnik, kako navodila za uporabo uporabljate:

avodila za uporabo pred zagonom preberite v celoti. Še posebej upo- števajte varnostne napotke.

anjem na področju rokovanja z napravami, kot je opisana tukaj. Če s podobnimi napravami nimate izku- šenj, se za pomoč najprej obrnite na izkušene osebe.

a škodo, ki nastane zaradi neupo- števanja teh navodil, proizvajalec ne

revzema odgovornosti. Informacije v teh navodilih za uporabo so označe ne na sledeč način: Nevarnost! Opozorilo pred poškod- bami oseb ali škodo za

kolje. Nevarnost električnega udara! Opozorilo pred poškod- bami oseb zaradi elek- trike. Pozor! Opozorilo pred stvarno ško do. Opomba: Dodatne informacije. Številke na slikah (1, 2, 3, ...) ozn ačujejo posamezne dele; so tekoče oštevilčene;

nanašajo na odgovarjajoča števila v oklepajih (1), (2), (3) ... v sosednjem besedilu.

avodila za rokovanje, pri katerih morate upoštevati vrstni red, so oštevilčena. Navodila za rokovanje s poljubnim vrstnim redom, so označena s piko.

števanja so označena s črtico. Ta naprava je namenjena črpanj u čiste vode v hišah in na vrtovih.

oroševanje in namakanje, kot črpalka za vodnjake, deževnico in porabno vodo,

praznjenje bazenov, vrtnih ribni- kov in vodnih rezervoarjev. Največja dovoljena temperatura črpane- ga medija znaša 35 °C.

4.1 Namenska uporaba

Naprave ne smete uporabljati za pre- skrbo s pitno vodo ali za črpanje živil. Črpati ne smete eksplozivnih, agresivnih ali za zdravje nevarnih snovi. Naprava ni primerna za komercialno ali ind ustrijsko uporabo. Samovoljne spremembe na napravi, tako kot uporaba delov, ki jih ni preveril in odobril proizvajalec, niso dovoljene. Vsaka druga uporaba velja kot nena- menska. Za poškodbe, ki nastanejo zarad i nenamenske uporabe, proizvaja- lec ne prevzema odgovornosti.

4.2 Splošni varnostni napotki

Otroci in mladoletniki, tako kot osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati. Ob uporabi na bazenih in vrtnih ribnikih in na njihovem zaščitnem območju morate upoštevati določila skladno z DIN DE 0100 -702, -738. Pri uporabi za hišno preskrbo z vodo morate upoštevati zakonske predpise o vodah in odpadnih vodah, tako kot dolo- čila skladno z DIN 1988. Naslednje preostale nevarnosti so nače- loma prisotne ob obratovanju črpalk i

tlačnih posod – te nevarnosti tudi z izva- janjem varnostnih ukrepov ne morete

Nevarnost zaradi okoljskih vplivov!

apravo ne izpostavljajte dežju. Naprave ne uporabljajte v vlažnem okolju. Naprave ne uporabljajte v eksplo- zivno ogroženem okolju ali v bližini

Nevarnost zaradi vroče vo de! Če i zklopni tlak tlačnega stikala zaradi slabih tlačnih razmer ali zaradi okvarje- nega tlačnega stikala ni dosežen, se lahko voda v notranjosti naprave ogreje zaradi notranjega prečrpavanja. Zaradi tega se lahko pojavijo poškodbe ali netesna mesta na napravi in priključ- nih vodih, kar lahko povzroči izha janje vroče vode. Nevarnost oparin! Napravo največ 5 minut upora- bljajte proti zaprtemu tlačne

a napravo ali druge električne dele ne usmerite neposrednega vodnega curka! Življenjska nevarnost zaradi električnega udara! Omrežneg a vtiča se ne dotikajte z mokrimi rokami! Omrežni vtič vedno izvlecite z vtičem in ne s kablom.

rnostna vtičnica ali vtična pove- zava s podaljškom se mora nahajati v območju varnem pred poplavlja- njem.

daljški morajo imeti zadosten prečni presek žil (glejte „Tehnični podatki“). Boben kabla mora biti popolnoma odvit. Omrežni kabel in podaljšek ne smete prepogniti, stiskati, vleči ali ga povoziti; zaščitite pred ostrimi robovi, oljem in vročino. Podaljšek položite tako, da ne more pasti v črpano tekočino. Izvleci te električni vtič:

red vsemi deli na napravi; če se v bazenu ali vrtnem ribniku nahajajo osebe. Kazalo

2. Najprej preberite!

3. Področje uporabe in

Nevarnost zaradi pomanjkljivo- sti na napravi! Če ob odstranjevanju embalaže odkrijete transportne poškodbe, nemudoma obvestite trgovca. Naprave ne zaženite. Napravo in še posebej omrežni kabel in električni vtič pred vsakim zagonom preglejte za morebitne poškodbe. Življenjska nevarnost zaradi električnega udara! Poškodo vano napravo lahko ponovno uporabljate, šele ko je bila strokovno popravljena. Napra ve ne popravljajte sami! Popravila na črpalkah in tlačnih napravah lahko izvajajo le strokov- njaki.

Pozor! Da preprečite p oškodbe zaradi vode n pr. poplavljene prostore, ki bi jih povzročile motnje naprave ali pomanjkljivosti naprave: načrtujte p rimerne varnostne ukrepe, n pr.: alarmne naprave ali lovilne posode z nadzorom. Proizvajalec ne prevzema odgovornosti za moreb itno škodo, ki je povzročena tako, da se napra ve nenamensko uporablja; je naprava zaradi nepretrganega obratovanja preobremenjena; je naprava uporabljana in skladišče- na nezašči tena pred zmrzaljo; so bil e izvedene samovoljne spre- membe na napravi; Popravilo elek- tričnih naprav sme opraviti samo usposobljen električar! so bili uporabljeni nadomestni deli, ki jih proizvajalec ni preizkusil in odobril; je bi l uporabljen neprimeren instala- cijski material (armature, priključni vodi itd.). Primeren instalacijski material: odporen na tlak (najm. 10 barov)

odporen na toploto (najm. 100 °C) Napravo lahko sami preprosto postavite in priključite. V primeru dvomov se obrnite na strokov- nega trgovca ali električarja.

1. Preverite, ali je črpalka izključena in

ali električni vtič črpalke (18) ni pri- ključen

riklju- ček črpalke.

gova upravljalna stran primerno dostopn

5. Električni vtič črpalke vstavite (18) v

Pozor! Sesalni vod mora biti montiran tako, da na črpalko ne vplivajo mehanske sile ali napenjanje.

Opomba: Da pri izključen i črpalki ne pride do iztekanja vode, je priporočljiva upo- raba protipovratnega ventila. Vse vijačne povezave morajo biti zatesnjene s tesnilnim trakom za navoje; mesta puščanja povzročijo sesanje zraka in zmanjšajo ali pre- prečij o sesanje vode. Sesaln i vod mora imeti vsaj 1 " (25 mm) notranjega premera; biti

ra brez pregibov in pritiskov in mora biti vakuumsko zatesnjen. Sesalni vod naj bo čimbolj kratek, saj se s povečano dolžino voda zmanjša zmogljivost črpanja. Sesalni vod se mora proti črpalki vedno dvigovati, da preprečite vdor zraka. Zagotovljeno mora biti zadostno dovajanje vode, konec sesalnega voda se mora vedno nahajati v vodi.

Pozor! Tlačni v od mora biti montiran tako, da na črpalko ne vplivajo mehanske sile ali napenjanje. Vse vijačne povezave zatesnite s tesnilnim trakom za navoje, da pre- prečite iztekanj e vode. Vsi deli tlačnega vod morajo biti tlač- no zatesnjeni. Vsi deli tlačnega voda morajo biti strokovno položeni.

Nevarnost! Zaradi netesnih tlačni h vodov in nestrokovne montaže lahko tlačni vod med obratovanjem poči. Tekoči- na, ki brizga pod visokim tlakom, vas

Nevarnost zaradi elektrike! Naprave ne uporabljajte v vla- žnem okolju, uporabljajte jo le v

Priključek se lahko izvede le na varnostne vtičnice, ki so stro- kovno montirane, ozemljene in pre verjene.

Omrežna napetost in varovalka morata biti v skladu s tehničnimi podatki.

Pri obratovanju na bazenih, vrtnih ribnikih in podobnih mestih morate napravo uporabljati z var-

SLO Slovensko nostnim stikalom okvarnega toka (stikalo FI, 30 mA) (DIN VDE 0100 -702, -738). To priporočamo kot ukrep osebne zaščite.

Pri obratovanju na prostem morajo električne povezave biti zaščitene pred škropljenjem, ne smejo ležati v vodi.

Podaljški morajo imeti zadosten prečni presek žil (glejte „Tehnič- ni podatki“). Boben kabla mora

Pozor! Pri vsakem novem priključku ali izg ubi vode oz. sesanju zraka morate črpalko napolniti z vodo. Vklop brez polnjenja vode uniči črpal- ko!

polniti, saj je črpalka samosesalna. Glede na dolžino in premer voda lahko traja nekaj časa, preden se ustvari tlak.

1. Odvijte vijak za polnjenje vode sku-

te skrajšati čas sesanja, napolnite tudi sesalni vod.

4. Vijak za polnjenje vode s tesnilom

5. Odprite tlačni vod (vodno pipo oz. bri-

zgalno šobo), da ob sesanju lahko uhaja zrak.

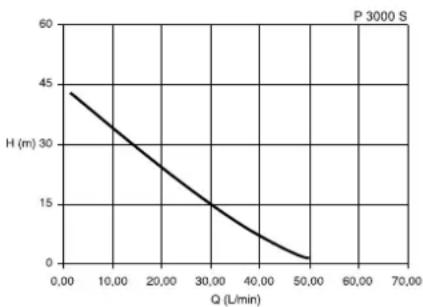

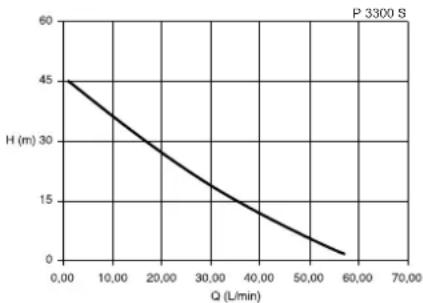

palka ne sme delovati v suhem teku. Vedno mora biti na raz- polago dovolj črpanega medija (voda). Če se motor ne zažene. če črpalka ne proizvaja tlaka ali se pojavljajo podobni učinki, napravo izključite – in nato poskušajte napravo odstra- niti (glejte "Težave in motnje"). Karakteristike čr palke Karakteristike črpa lke prikazujejo, katera količina črpanja je lahko dosežena v odvisnosti od višine črpanja. (Karakteristike črpalke za sesalno višino 0,5 m in 1"-sesalno cev.) (Karakteristike črpalke za sesalno višino 0,5 m in 1"-sesalno cev.) (Karakteristike črpalke za sesalno višino 0,5 m in 1"-sesalno cev.)

6.1 Začetek obratovanja

Opomba: Črp alka deluje, dokler je vključe- no stikalo vklop/izklop.

1. Vključite omrežni vtič.

2. Vključite črpalko s stikalom vklop/

Pozor! Pri zaprtem tlačnem vodu naj črpalka deluje največ 10 minut, v nasprotnem primeru lahko zaradi pre- grevanja vode pride do poškodb črp alke.

6.2 Začetek obratovanja črpal-

Opomba: Črpa lka s hidromatom je pripravljena na obratovanje, dokler je vključeno stikalo vklop/izklop Hidromat črpalko vključi, ko obstaja potreba po vodi (pri odprtem tlačnem vodu tlačni vod pade pod vklopni tlak); črpalko izklopi po prib. 10 sekundah po zapiranju tlačnega voda (pri zapr- tem tlačnem vodu vodni tlak naraste); črpalko izk lopi kot zaščito pred suhim tekom, če voda ni črpana (zrak v sesalnem vodu).

1. Vključite omrežni vtič.

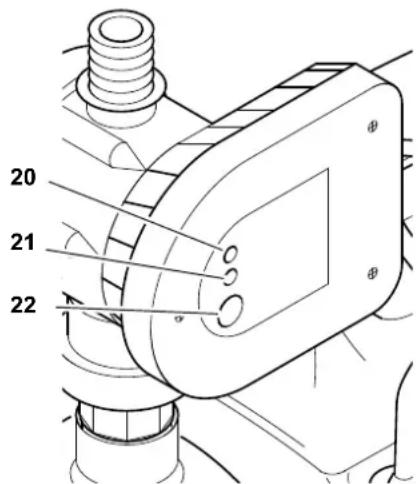

po približno 10 sekundah ne pride do črpanja vode, hidromat črpalko izključi. Nato tipko za pona- stavitev (22) držite tako dolgo, dokler ne začn e izstopati voda.

Nevarnost! Pred vsemi deli na napravi:

ključena oprema brez tlaka. Druga vzdrževalna dela in popravil,

ot tista opisana tukaj, lahko izvajajo le strokovnjaki.

7. Vzdrževanje in nega

Pozor! Zmrzal uniči napravo in opremo, saj ta zmeraj vsebujejo vodo! Ob nevarnosti zmrzali napravo in opremo demontirajte in skladiščite zaščiteno pred zmrzaljo (glejte naslednji del).

7.2 Demontaža in skladišče-

2. Odprite tlačni vod (odvijte vodno

ko popolnoma izpraznite, v ta namen odvijte vijak za odtekanje vode na spodnji strani črpalke.

5. Napravo skladiščite

v prostoru zaščitenem pred zmrzovanjem (najm. 5 °C).

Nevarnost! Pred vsemi deli na napravi:

• Črpal ko vključite na stikalu vklop/ izklop. Hidro mat je izključil črpalko.

• Pritisnite tipko za ponastavitev. Če po približno 10 sekundah voda ni črpana. držite tipko za ponastavitev pritisnjeno, dokler voda ne začne iztekati. Ni omrežne na petosti.

• Preverite kabel, vtičnico in varo- valko Prenizka omrežna napetost.

• Uporabite podaljšek z zadostnim prečnim premerom žil (glejte "Tehnični podatki").

egret motor, sprožila se je zaščita motorja.

• Po ohladitvi se naprava ponovno samodej no vključi.

• Poskrbite za zadostno prezrače- vanje.

• Pri izključenem motorju izvijač ali podobno orodje vstavite skozi prezračevalne reže motorja in obrnite kolo zračnika. Črpalka je zamašena ali okvarjena.

• Razstavite črpalko in jo očistite.

• Upoštevajte najvišjo višino sesa- nja.

• Očistite, po potrebi obnovite. Iztekan je vode med motorjem in črpalko, netesno tesnilo drsnega obroča.

• Obnovite tesnilo drsnega obroča. Črpalka je zamašena ali okvarjena.

• glejte zgoraj. Prenizek tlak: Netesen sesalni vod ali prevelika višina sesanja.

• glejte zgoraj. Črpalka je zamašena ali okvarjena.

Nevarnost! Popravila na električni h napra- vah lahko izvaja izključn o električar! Električn e naprave, ki potrebujejo popra- vilo, lahko posredujete servisni podružni- ci v vaši državi. Naslov je naveden pri sezn amu nadomestnih delov. Ob pošiljanju na popravilo, prosimo, opi- šite ugotovljeno napako. Embalažni material te naprave je 100 % pri meren za recikliranje. Izrabljene naprave in oprema vsebujejo velike količine dragocenih surovih in pla- stičnih snovi, ki jih prav tako lahko dove- demo v postopek recikliranja. Za to napravo v strokovnih trgovinah pre jmete sledečo opremo.

Opomba: Slike in naročniške številke so navedene na koncu navodil. A Komplet priključkov za črpalko (MSS 310 – HWA/P), komplet vklj. z dvojno mazalko, pro- tipovratnim ventilom, kratkim fil- trom, pralnim filtrirnim vložkom, spi- ralno cevjo 1 m komplet, tesnilni

K Hid rostop, za samodejen izklop ob pomanjka- nju vode, prepreči suhi tek črpal ke. L Sti kalo za zaustavitev v primeru suhega teka, z 10 m kablom, onemogoča suhi tek črpalke ob sesanju iz posode, bazena itd. M Te snilni trak za navoje, zvitek 12 m. N Prale n filtrirni vložek, kratek, za mehansko predfiltriranje peska, za večkratno upo rabo. O Prale n filtrirni vložek, dolg, za mehansko predfiltriranje peska, za večkratno upo rabo.

12. Tehnični podatki

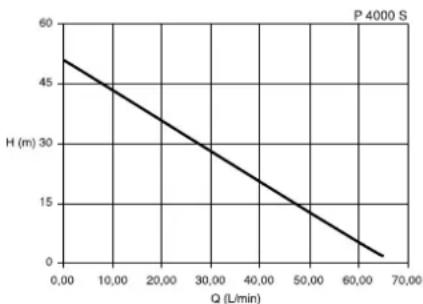

Črpa na količina najv. l/h 3300 4000 Višina črpa nja najv. m 45 48 Črpa lni tlak najv. barov 4,5 4,8 Višina sesanja najv. m 8 8 Dohodna temperatura najv. °C 35 35 Okoljska temperatura °C 5 ... 40 5 ... 40 Vrsta zaščite IP X4 X4 Razred zaščit e I I Razred izolirnega materiala B B Materiali Ohišje črpalke Gred črpalke Tekalno kolo črpalke Legirano jeklo Legirano jeklo Noril Legirano jeklo Legirano jeklo Noril Priključki Sesalni priključek (notranji navoj) Tlačn i priključek (zunanji navoj)

Največja dol žina podaljška pri 3 x 1,0 mm

prečnega preseka žil
