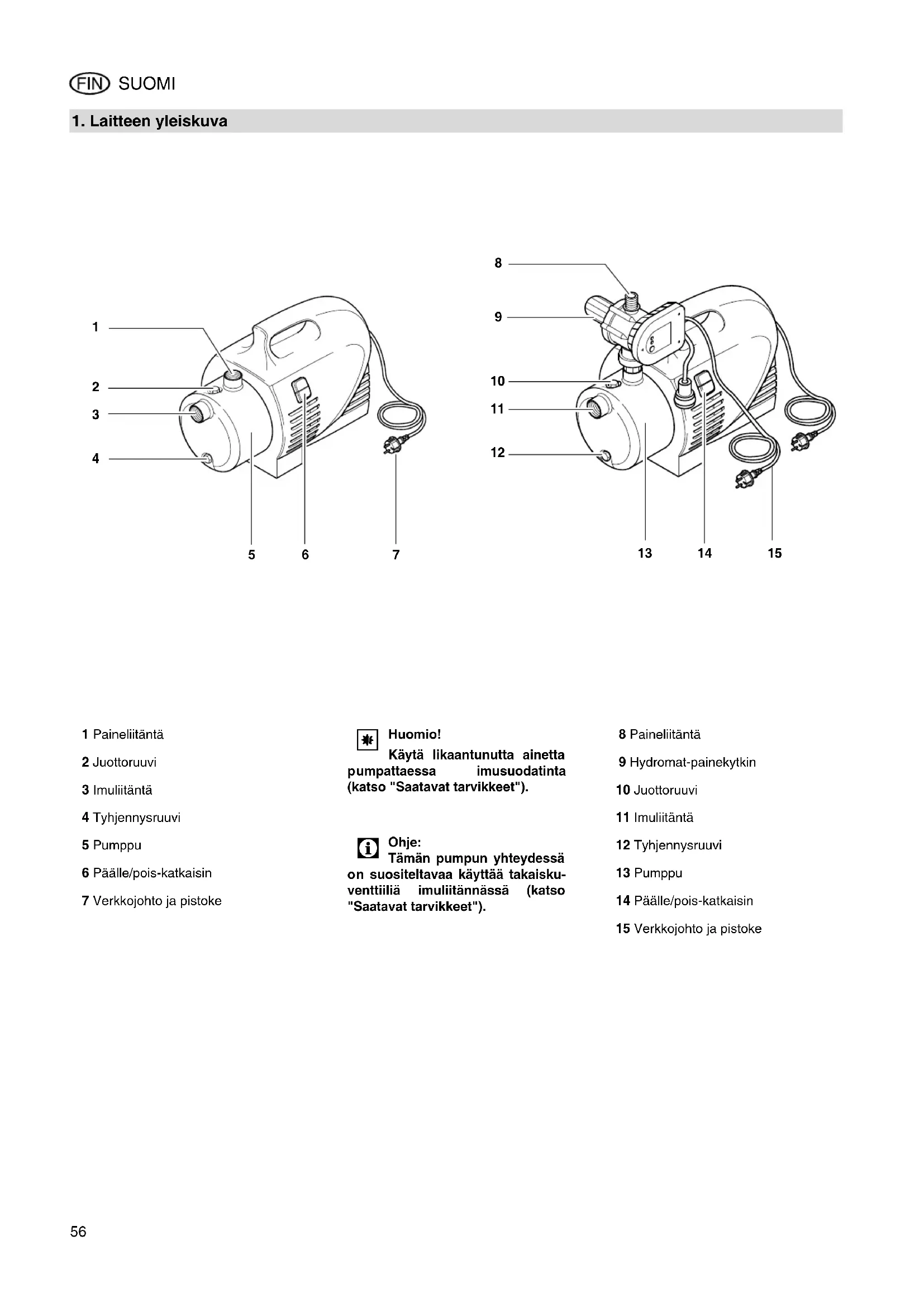

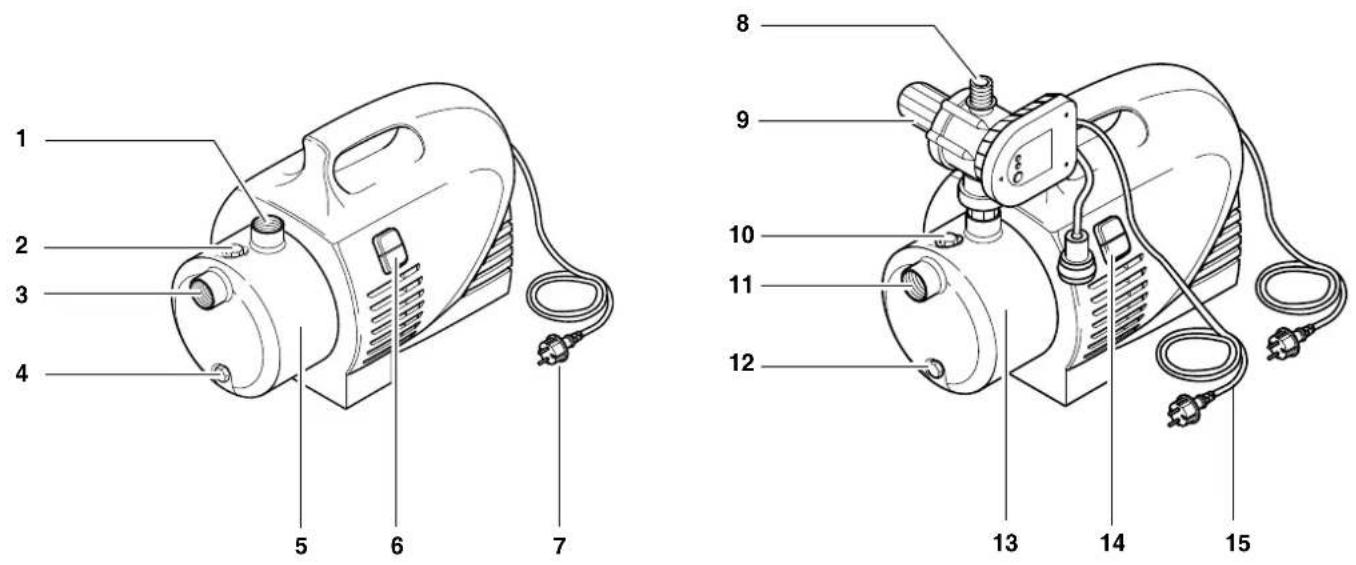

1. Laitteen yleiskuva

1 Paineliitäntä
2 Juottoruuvi
3 Imuliitäntä
4 Tyhjennysruuvi
5 Pumppu
6 Päälle/pois-katkaisin
7 Verkkojohto ja pistoke

Huomio!

Käytä likaantunutta ainetta pumpattaessa imusuodatinta (katso "Saatavat tarvikkeet").

Ohje:

Tämän pumpun yhteydessä on suositeltavaa käyttää takaisku-venttiiliä imuliitännässä (katso "Saatavat tarvikkeet").

8 Paineliitäntä
9 Hydromat-painekytkin
10 Juottoruuvi
11 Imuliitäntä
12 Tyhjennysruuvi
13 Pumppu
14 Päälle/pois-katkaisin
15 Verkkojohto ja pistoke

Sisällysluettelo

1. Laitteen yleiskuva....56

2. Lue ensin!......57

3. Käyttöalue ja pumpattavat aineet....57

4. Turvallisuus....57

4.1 Tarkoituksenmukainen käyttö .....57

4.2 Yleiset turvallisuusohjeet .....57

1. Ennen käyttöönottoa ....58

5.1 Hydromat-painekytkimen asennus (vain HWA) ....58

5.2 Pystytys....58

5.3 Imujohtimen liittäminen ....58

5.4 Paineliitäntä ....58

5.5 Verkkoliitäntä 59

5.6 Pumpun täyttäminen ja imeminen .. 59

1. Käyttö....59

6.1 Pumpun ottaminen käyttöön .....59

6.2 Pumpun ja Hydromat-painekytkimen (HWA) ottaminen käyttöön.... 59

1. Huolto ja hoito....60

7.1 Pakkasvaaran aikana....60

7.2 Laitteen purkaminen ja säilyttäminen....60

1. Ongelmat ja häiriöt ....60

8.1 Häiriön etsintä....60

1. Korjaus......60

2. Ympäristönsuojelu....60

3. Saatavat tarvikkeet ....60/62

4. Tekniset tiedot....61

2. Lue ensin!

Tämä ohjekirja on luotu siten, että voit työskennellä laitteesi avulla nopeasti turvallisesti. Tässä on pieni opastus siihen, miten tätä ohjekirjaa tulisi lukea:

- Lue tämä ohjekirja kokonaan läpi ennen laitteen käyttöönottoa. Huomioi erityisesti turvaohjeet. - Tämä ohjekirja on tarkoitettu henkilölle, joilla tässä kuvatun kaltaisten laitteiden käsittelyn edellyttämät perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyydä ensin avuksi kokeneita henkilöitä.

- Säilytä kaikki laitteen mukana toimitetut asiakirjat, jotta voi saada tietoa sitä tarvitessasi. Säilytä ostokuitti mahdollisia takuuvaatimustapauksia varten.

- Jos lainaat tai myyt laitteen joskus, anna kaikki mukana toimitetut asia-kirjat laitteen mukana eteenpäin.

- Valmistaja ei ota mitään vastuuta vahingoista, jotka johtuvat tämän ohjekirjan noudattamatta jättämisesstä.

Tämän ohjekirjan tiedot on merkitty seuraavalla tavalla:

Vaara!

Henkilövahinkoja tai ympäristövahinkoja koskeva varoitus.

Sähköiskuvaara!

Sähköstä aiheutuvia henkilövahinkoja koskeva varoitus.

Huomio!

Materiaalivahinkoja kos- keva varoitus.

Ohje:

Täydentäviä tietoja.

- Numerot kuvissa (1, 2, 3, ...) - merkitsevät yksitäisosia; - on numeroitu juoksevasti; - viittaavat viereisen tekstin suluissa oleviin vastaaviin numeroihin (1), (2), (3) ...

• Toimintaohjeet, joissa järjestystä täytyy noudattaa, on numeroitu juoksevasti.
• Toimintaohjeet, joissa järjestyksellä ei ole merkitystä, on merkitty pisteellä.
• Luettelot on merkitty viivalla.

3. Käyttöalue ja pumpatta- vat aineet

Tätä laitetta käytetään puhtaan veden pumppaamiseen talossa ja puutarhassa,

• sadetukseen ja kasteluun,
• kaivo-, sadevesi- ja käyttövesipump-puna,
• uima-altaiden, puutarha-altaiden ja vesisäiliöiden tyhjäksi pumppaamiseen.

Pumpattavan aineen suurin sallittu lämpötila on 35 °C.

4. Turvallisuus

4.1 Tarkoituksenmukainen käyttö

Laitetta ei saa käyttää juomavesihuoltoon tai elintarvikkeiden pumppaamiseen.

Räjähtävien, palavien, aggressiivisten tai terveydelle vaarallisten aineiden pumppaaminen on kielletty.

Laite ei sovi liiketalous- tai teollisuuskäyttöön.

Laitteeseen ei saa tehdä omavaltaisia muutoksia eikä siinä saa käyttää osia, joita valmistaja ei ole tarkastanut ja hyväksynyt.

Kaikenlainen muu käyttö katsotaan tarkoituksenvastaiseksi. Valmistaja ei ota mitään vastuuta vahingoista, jotka johtuvat epätarkoituksenmukaisesta käytöstä.

4.2 Yleiset turvallisuusohjeet

Lapset ja nuoret sekä henkilöt, jotka eivät tunne ohjekirjaa, eivät saa käyttää laitetta.

Käytettäessä laitetta uima-altaissa ja puutarha-altaissa ja niiden suoja-alueilla tulee noudattaa DIN VDE 0100 -702, -738:n määräyksiä.

Käytettäessä laitetta kiinteistön vesihuoltoon tulee noudattaa lakimääräisiä vesija jätevesisäännöksiä sekä DIN 1988:n määräyksiä.

Seuraavat jäljelle jäävät vaarat ovat peri- aatteellisesti olemassa aina pumppuja ja painesäiliöitä käytettäessä – niitä ei voi poistaa täysin millään turvatoimilla.

Ympäristövaikutuksista aiheutuva vaara!

• Älä jätä laitetta alttiiksi sateelle. Älä käytä laitetta märässä ympäristössä.
• Älä käytä laitetta räjähdysvaarallisissa tiloissa tai palavien nesteiden tai kaasujen läheisyydessä!

Kuumasta vedestä aiheutuva vaara!

Jos painekytkimen poiskytkentäpainetta ei saavuteta huonojen paineolojen takia tai jos painekytkin on rikki, vesi voi kuumentua laitteen sisäisessä kierrossa.

Tästä voi syntyä vaurioita ja vuotoja laitteeseen ja liitäntäjohtoihin, jolloin kuumaa vettä voi vuotaa ulos. Palovamma-vaara!

• Käytä laitetta maks. 5 minuuttia suljettua painejohdinta vastaan.
• Irrota laite sähköverkosta ja anna sen jäähtyä. Anna ammattihenkilökunnan tarkastaa laitteiston moitteeton toiminta ennen uutta käyttöönottoa.

Sähköstä aiheutuva vaara!

• Älä suuntaa vesisuihkua suoraan laitteeseen tai muihin sähköisiin osiin! Sähköiskusta aiheutuu hengenvaara!
• Älä koske verkkopistokkeeseen märillä käsillä! Irrota verkkopistoke aina vetämällä pistokkeesta, ei johdosta.
• Suko-pistorasian tai pistokeliitännän ja jatkojohdon täytyy olla tulvimiselta suojassa olevassa paikassa.

• Jatkojohdoissa täytyy olla riittävä johtimien poikkiipinta-ala (katso „Tekniset tiedot“). Johtokelat täytyy purkaa kokonaan.

• Älä taita, purista tai vedä verkkjohohtoa ja jatkojohtoa tai aja niiden yli; suojaa ne teräviltä reunoilta, öljyltä ja kuumuudelta.

• Aseta jatkojohto niin, että se ei voi joutua pumpattavaan nesteeseen.
• Irrota verkkopistoke virtalähteestä:
• enren kaikkia laitteelle suoritettavia töitä;
• jos uima-altaassa tai puutarha-altaassa on ihmisiä.

Laitteen puutteista aiheutuu vaara!

• Mikäli huomaat kuljetuksessa syntyneitä vahinkoja pakkauksen purkamisen yhteydessä, ilmoita niistä heti tavaran toimittajalle. Älä ota laitetta käyttöön.
• Tarkasta laite, erityisesti verkkojohto ja verkkopistoke ennen jokaista käyttöönottoa mahdollisten vaurioiden varalta. Sähköiskusta aiheutuu hengenvaara!
• Vaurioitunutta laitetta saa käyttää jälleen vasta, kun se on korjattu asianmukaisesti.
• Älä korjaa laitetta itse! Vain ammat-tilaiset saavat korjata pumppuja ja painesäiliöitä.

Huomio!

Laitehäiriöistä tai -puutteista

aiheutuvien vesivahinkojen, esim. tilojen tulvimisen, välttämiseksi:

- Suunnittele sopivat turvatoimenpi-teet, esim:

• hälytyslatteisto tai
• valvottu suja-allas

Valmistaja ei ota mitään vastuuta mahdollisista vahingoista, jotka johtuvat siitä, että

• laitetta on käytetty epätarkoituksenmukaisesti.
• laitetta on ylikuormitettu käyttämällä sitä jatkuvasti.
• laitetta ei ole käytetty ja säilytetty suojassa pakkaselta.
• laitteeseen on tehty omavaltaisia muutoksia. Sähkölaitteita saa korjata ainoastaan sähköalan ammattilainen!
• on käytetty varaosia, joita valmistaja ei ole tarkastanut ja hyväksynyt.
• on käytetty sopimatonta asennus-materiaalia (hanat, liitäntäjohtimet jne.).

Sopiva asennusmateriaali:

• paireen kestävä (vähintään 10 baaria)
• kuumuuden kestävä (vähintään 100 °C)

5. Ennen käyttöönottoa

Voit koota ja liittää laitteen helposti itse. Käänny epäselvissä tapauksissa ammattikauppiaasi tai sähköalan ammattilaisen puoleen.

5.1 Hydromat-painekytkimen asennus (vain HWA)

Ohje:

Hydromat-painekytkin täytyy ruuvata paikalleen ennen ensimmäistä käyttöönottoa (kuva mallia vastaavasti).

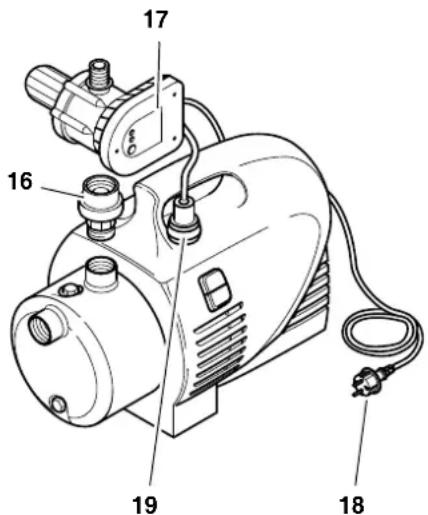

16 17 18 19

1. Tarkista, että pumppu on pois päältä ja että pumpun verkkopistoke (18) ei ole pistorasiassa.
2. Ruuvaa adapteri (16) pumpun paineliitäntään.
3. Aseta Hydromat-painekytkin (17) adapteriin ja ruuvaa se kiinni kytkin-mutterilla.
4. Suuntaa Hydromat-painekytkin siten, että sen käyttöpuoli on muka- vasti saavutettavissa.
5. Työnnä pumpun verkkopistoke (18) Hydromat-painekytkimen verkkoliittimeen (19).

5.2 Pystytys

• Laitteen täytyy seistä vaakasuoralla, tasaisella pinnalla, joka kykenee kantamaan veden täyttämän laitteen painon.
• Tärinän välttämiseksi laite tulisi asettaa elastiselle alustalle.
• Pystytyspaikan tulisi olla hyvin tuule-tettu ja suojassa säävaikutuksilta.
• Käytettäessä laitetta puutarha-altailla ja uima-altailla se täytyy sijoittaa tulvimiselta suojassa olevaan paikkaan ja suojata kaatumiselta. Lisäksi tulee noudattaa lain vaatimuksia.

5.3 Imujohtimen liittäminen

Ohje:

Liitännän tekemiseen tarvitset mahdollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio!

Imujohdin tulee asentaa siten, että siitä ei aiheudu mitään pump-puun vaikuttavaa mekaanista voimaa tai jännitystä.

Huomio!

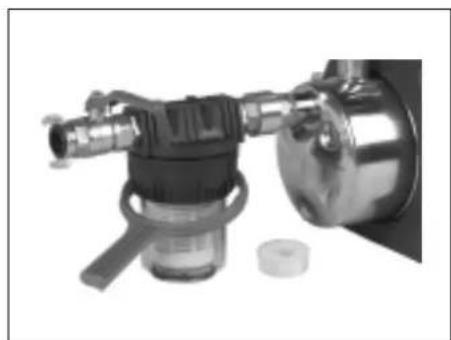

Käytä likaista ainetta pumpatessasi ehdottomasti imusuodatinta pumpun suojaamiseksi hiekalta ja lialta.

Ohje:

Takaiskuventtiili on suositeltava, jotta vesi ei karkaa pumpun ollessa pois päältä.

• Kaikki kierreliitokset täytyy tiivistää kierretiivistysnauhalla; vuotokohdat aiheuttavat ilman imemistä ja heikentävät veden imemistä tai estävät sen kokonaan.
• Imujohtimen sisähalkaisijan tulisi olla vähintään 1" (25 mm); sen täytyy olla taittumaton sekä paineen- ja tyhjiönkestävä.
• Imujohtimen tulisi olla niin lyhyt kuin mahdollista, koska pumppausteho heikkenee johdon pidetessä.
• Imujohtimen tulisi nousta koko mat-kalta kohti pumppua ilmataskujen estämiseksi.
• Riittävän vesisyötön tulee olla taattu ja imujohtimen pään tulisi olla aina vedessä.

5.4 Paineliitäntä

Ohje:

Liitännän tekemiseen tarvitset mahdollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio!

Painejohdin tulee asentaa siten, että siitä ei aiheudu mitään pumppuun vaikuttavaa mekaanista voimaa tai jännitystä.

• Kaikki kierreliitännät tulisi tiivistää kierretiivistysnauhalla vesivuotojen estämiseksi.
• Painejohtimen kaikkien osien täytyy olla paineenkestäviä.
• Painejohtimen kaikki osat täytyy asentaa asianmukaisesti.

Vaara!

Painejohdin voi haljeta käytössä, jos siinä on käytetty painetta kes-tämättömiä osia tai se on asennettu

epäasiallisesti. Kovalla paineella suihkuava neste voi johtaa loukkaantumiseesi!

5.5 Verkkoliitäntä

Sähköstä aiheutuva vaara!

Älä käytä laitetta märässä ympäristössä ja vain seuraavin edellytyksin:

• Liitännän saa tehdä vain sukopistorasioihin, jotka on asennettu, maadoitettu ja tarkastettu asianmukaisesti.
• Verkkojännitteen ja sulakkeiden täytyy vastata teknisiä tietoja.
• Uima-altaalla, puutarha-altaalla tai vastaavissa paikoissa laitetta täytyy käyttää yhdessä vikavirta-katkaisimen kanssa (FI-katkaisin, 30 mA) (DIN VDE 0100 -702, -738). Suosittelemme tätä yleisesti ih misten suojaksi.
• Käytettäessä laitetta ulkona sähköisten johtimien täytyy olla roiskevesisuojattuja; ne eivät saa olla vedessä.
• Jatkojohdoissa täytyy olla riittävä johtimien poikkipinta-ala (katso „Tekniset tiedot“). Johtokelat täytyy purkaa kokonaan.

5.6 Pumpun täyttäminen ja imeminen

Huomio!

Pumppu täytyy täyttää vedellä joka kerta, kun se liitetään tai ilmenee vesihävikkiä tai kun pumppu on imenyt ilmaa. Pumppu tuhoutuu, jos se kytketään päälle vedestä tyhjänä!

Ohje:

Imujohdinta ei tarvitse täyttää, koska pumppu on itseimevä. Johtimen pituudesta ja halkaisijasta riippuen paineen luominen voi kuitenkin kestää jon- kin aikaa.

1. Ruuvaa juottoruuvi ja tiiviste irti.
2. Kaada pumppuun hitaasti puhdasta vettä, kunnes se on täynnä.
3. Jos haluat lyhentää imuaikaa, täytä myös imujohdin.
4. Ruuvaa juottoruuvi ja tiiviste takaisin paikoilleen.
5. Avaa painejohdin (vesihana tai suihku-suutin), jotta ilma pääsee poistumaan imun aikana.
6. Kytke laite päälle (katso "Käyttö").
7. Kytke laite pois päältä, kun vesi virtaa ulos tasaisesti.

6. Käyttö

Pumpun ja imujohtimen täytyy olla liitetty ja täytetty (katso "Ennen käyttöönottoa").

Huomio!

Pumppu ei saa käydä kuivana. Käytössä on oltava koko ajan tarpeeksi pumpattavaa ainetta (vettä).

- Jos moottori ei käynnisty, pumppu ei muodosta painetta tai ilmenee vastaavia ilmiöitä, kytke laite pois päältä – ja yritä sitten poistaa virheen syy (katso "Ongelmat ja häiriöt").

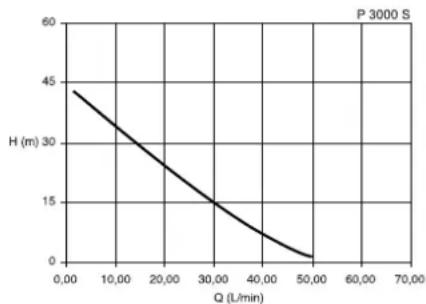

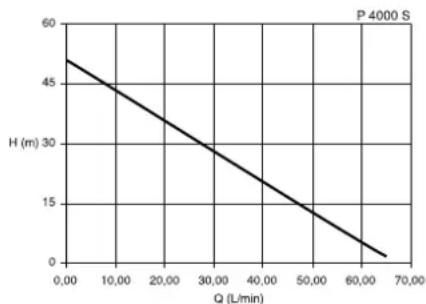

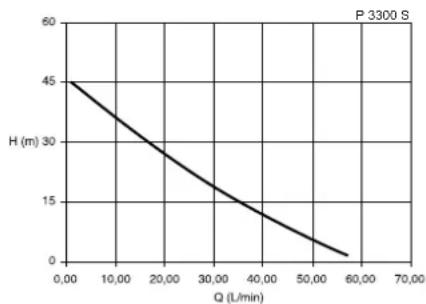

Pumpun ominaiskäyrä

Pumpun ominaiskäyrä osoittaa, mikä syöttömäärä on mahdollista saavuttaa milläkin nostokorkeudella.

(Pumpun ominaiskäyrä, kun imukorkeus on 0,5 m ja käytössä on 1"-imuletku.)

(Pumpun ominaiskäyrä, kun imukorkeus on 0,5 m ja käytössä on 1"-imuletku.)

(Pumpun ominaiskäyrä, kun imukorkeus on 0,5 m ja käytössä on 1"-imuletku.)

6.1 Pumpun ottaminen käyt- töön

Ohje:

Pumppu käy niin pitkään kuin päälle/pois-katkaisin on kytkettynä päälle.

1. Työnnä verkkopistoke pistorasiaan.
2. Kytke pumppu päälle/pois-katkaisijalla päälle.
3. Avaa painejohdin (käännä vesihana tai suihkusuutin auki).
4. Tarkasta, tuleeko vettä ulos!

Huomio!

Jos painejohdin on suljettu, anna pumpun käydä korkeintaan 10 minuuttia, koska muuten veden ylikuumeneminen voi aiheuttaa pumppuun vaurioita.

6.2 Pumpun ja Hydromat-pai- nekytkimen (HWA) otta- minen käyttöön

Ohje:

Pumppu ja Hydromat-painekytkin ovat käyttövalmiita niin kauan kuin päälle-/pois-kytkin on päällä.

Hydromat-painekytkin

• kytkee pumpun päälle, kun vettä tarvitaan (kun painejohdin on auki, vedenpaine laskee alle päällekytkentäpaineen);
• kytkee pumpun pois päältä noin 10 sekuntia sen jälkeen, kun painejohdin on suljettu (vedenpaine kasva, kun painejohdin on suljettu);
• toimii kuivakäyntisuojana ja kytkee pumpun pois päältä, jos se ei pump-paa vettä (ilmaa imujohtimessa).

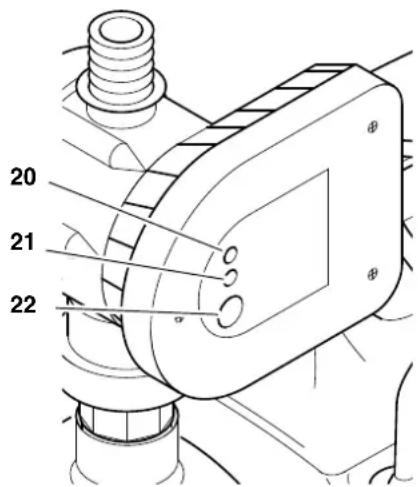

20 21 22

20 Jännite-merkkivalo (vihreä)
21 Pumppu-merkkivalo (valkoinen)
22 Nollauspainike

1. Työnnä verkkopistoke pistorasiaan.
2. Tarkasta, että jännite-merkkivalo (20) palaa.
3. Avaa painejohdin.

4. Paina nollauspainiketta (22). Pumppu käynnistyy.

5. Jos pumppu ei pumppaa noin 10 sekuntiin vettä, Hydromat-painekytkin kytkee sen pois päältä. Pidä sitten nollauspainike (22) niin pitkään painettuna, että vettä tulee ulos.

6. Jos vettä ei tule ulos noin 3 minuutin kuluessa, tarkasta imujohdin.

7. Huolto ja hoito

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

1. Kytke laite pois päältä.
2. Irrota verkkopistoke virtalähteestä.
3. Varmista, että laite ja siihen liitetyt lisävarusteet ovat paineettomia.

Tässä kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

7.1 Pakkasvaaran aikana

Huomio!

Pakkanen tuhoaa laitteen ja lisävarusteet, koska niissä on aina vettä!

- Irrota laite ja lisävarusteet pakkasvaaran aikana ja säilytä ne pakkaselta suojassa (katso seuraavaa kappaletta).

7.2 Laitteen purkaminen ja säilyttäminen

1. Kytke laite pois päältä, irrota verkkopistoke virtalähteestä.
2. Avaa painejohdin (käännä vesihana tai suihkusuutin auki), anna veden valua kokonaan pois.
3. Tyhjennä pumppu täysin kiertämällä pumpun alla oleva tyhjennysruuvi auki.
4. Irrota imu- ja painejohtimet lait-teesta.
5. Varastoi laite pakkaselta suojassa olevassa tilassa (min. 5 °C).

8. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

1. Kytke laite pois päältä.
2. Irrota verkkopistoke virtalähteestä.
3. Varmista, että laite ja siihen liitetyt lisävarusteet ovat paineettomia.

8.1 Häiriön etsintä

Pumppu ei käy:

- Pumppua ei ole kytketty päälle.

- Kytke pumppu päälle päälle-/pois-kytkimellä.

- Hydromat-painekytkin on kytkenyt pois.

- Paina nollauspainiketta. Jos vettä ei pumpata noin 10 sekuntiin, pidä nollauspainike painettuna niin pitkään, että vettä tulee ulos.

- Ei verkkojännitettä.

- Tarkasta sähköjohto, pistoke, pistorasia ja sulake.

– Liian alhainen verkkojännite.

- Käytä jatkojohtoa, jonka johtimien poikkipinta-ala on riittävän suuri (katso "Tekniset tiedot").

- Moottori ylikuumentunut, moottori-suoja lauennut.

• Jäähdyttyään laite kytkeytyy taas itsestään päälle.
• Huolehdi riittävästä tuuletuksesta, pidä tuuletusraot vapaina.
• Noudata maksimisyöttölämpötilaa.

- Moottori hurisee, ei käynnisty:

- Moottorin ollessa pois päältä työnnä ruuvimeisseli tai vastaava moottorin tuuletusraosta sisään ja pyöritä tuuletinpyörää.

– Pumppu tukossa tai viallinen.

• Pura pumppu ja puhdista se.
- Puhdista diffuusori, vaihda tarvittaessa uuteen.
- Puhdista juoksupyörä, vaihda tarvittaessa uuteen.

Pumppu ei ime kunnolla tai pitää hyvin kovaa ääntä käydessään:

• Vesipula.
• Varmista, että vettä on kylliksi.
• Imujohdin vuotaa.
• Tiivistä imujohdin, kiristä kierreliitokset.
• Imuko rkeus liian suuri.
  • Noudata maksimi-imukorkeutta.
• Käytä takaiskuventiiliä, täytä imujohdin vedellä.

- Imusu odatin (lisävaruste) tukossa.

- Puhdista, vaihda tarvittaessa uuteen.

- Takaiskuventtiili (lisävaruste) jumissa.

- Puhdista, vaihda tarvittaessa uuteen.

- Vesivuoto moottorin ja pumpun välissä, liukurengastiiviste vuotaa.

• Vaihda liukurengastiiviste uuteen.

– Pumppu tukossa tai viallinen.

- katso yllä.

Paine liian matala:

• Imujohdin vuotaa tai imukorkeus liian suuri.
• katso yllä.
  – Pumppu tukossa tai viallinen.
• katso yllä.

9. Korjaus

Vaara!

Sähkölaitteita saa korjata aino-astaan sähköalan ammattilainen!

Korjauksen tarpeessa olevat sähkölaitteet voidaan lähettää maasi huoltotoimipisteseen. Osoitteen löydät varaosaluettelosta.

Lähetettäessä laite korjaukseen ole hyvä ja kuvaile havaittu vika.

10. Ympäristönsuojelu

Laitteen pakkausmateriaali on 100 % kierrätettävissä.

Loppuun käytetyt laitteet ja lisävarusteet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka voidaan toimittaa kierrätykseen.

11. Saatavat tarvikkeet

Tähän laitteeseen saat ammattiliikkeestä seuraavat lisävarusteet.

Ohje:

Kuvat ja tilausnumerot löydät ohjeen lopusta.

A Pumpun liitäntäsetti (MSS 310 – HWA/P), täydellinen, sis. uros-uros-sovitinkappaleen, takaiskuventtiilin, lyhyen suodattimen, pestävän suodatinpatruunan, 1 m täydellisen teräslankavahvisteisen letkun, kierretiivistysnauhaa.

B Pumpun liitäntäsetti (MSS 380 – HWW), täydellinen, sis. uros-uros-sovitinkappaleen, takaiskuventtiilin, pitkän suodattimen, pestävän suodatinpatruunan, 1 m täydellisen teräslankavahvisteisen letkun, kierretiivistysnauhaa.

C Pumpun liitäntäsetti (MSD 200 – HWW/P), täydellinen, sis. uros-uros-sovitinkappaleen, takaiskuventtiilin, pitkän suodattimen, pestävän suodatinpatruunan, 1 m täydellisen teräslankavahvisteisen letkun, kierretiivistysnauhaa.

D Pumpun liitäntäsetti (MSD 1000 – HWA), täydellinen, sis. uros-uros-sovitinkappaleen, takaiskuventtiilin, pitkän suodattimen, pestävän suodatinpatruunan, 1 m täydellisen teräslankavahvisteisen letkun, kierretiivistysnauhaa.

E Suod atin (puutarhapumput), liitäntä 1", lyhyt, täydellinen, pestävä muovisuoda- tinpatruuna.

F Suodatin (kiinteistövesijärjestelmät), liitäntä 1", pitkä, täydellinen, pestävä muovisuodatinpatruuna.

G Terä slankavahvisteinen letku 1" (vakio)

1) 4 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;
2) 7 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;

H Terä slankavahvisteinen letku 1" (ammatti)

1) 1,5 m, täydellinen, pikaliitin molemmin puolin;
2) 4 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;
3) 7 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;

I Pa nssariletku 500 mm

J Multiadapteri 1"

ihanteellinen liitettäessä pumppu, jossa on 1" SK-liitäntä (UK=ulkokierre, SK=sisäkierre)

K Hydrostop,

automaattiseen poi skytkentään

vesipulatilanteessa, estää pumpun kuivakäynnin.

L Kuivakäynti- pysäytyskytkin, mukana 10 m -johto, estää pumpun kuivakäynnin imettäessä säiliöstä, uima-altaasta jne.

M Kierretiivistysnau ha, 12 m -rulla.

N Pestä vä suodatinpatruuna, lyhyt, hiekan mekaaniseen esisuodatukseen, käytettävissä uudelleen.

O Pestä vä suodatinpatruuna, pitkä, hiekan mekaaniseen esisuodatukseen, käytettävissä uudelleen.

1. Tekniset tiedot

		P 3300 SHWA 3300 S	P 4000 SHWA 4000 S
Verkkojännite V 230 ~ 1
Taajuus Hz 50
Nimellisteho	W	1100	1300
Nimellisvirta	A	4,5	4,5
Sulake min. (hidas tai B-automaatti)	A	10	10
Kondensaattori	μF	16	20
Nimelliskierrosluku	min^-1	2800	2800
Syöttömäärä maks.	l/h	3300	4000
Nostokorkeus maks.	m	45	48
Syöttöpaine maks.	baaria	4,5	4,8
Imukorkeus maks.	m	8	8
Tulolämpötila maks.	°C	35	35
Ympäristön lämpötila	°C	5 ... 40	5 ... 40
Suojaluokka	IP	X4	X4
Suojaluokka		I	I
Eristysaineluokka		B	B
MateriaalitPumpun koteloPumppuakseliPumpun juoksupyörä		JaloteräsJaloteräsNoryl	JaloteräsJaloteräsNoryl
LiitännätImuliitäntä (sisäkierre)Paineliitäntä (ulkokierre)		1"1"	1"1"
Hydromat-painekytkinPäällekytkentäpaine n.	baaria	1,5	1,5
Mitat (ilman liitäntöjä)PituusLeveysKorkeus	mmmmmm	470 / 470250 / 250300 / 415	470 / 470250 / 250300 / 415
PainotPaino tyhjänäPaino veden täyttämänä	kgkg	10,2 / 11,511,7 / 13	10,5 / 11,812,0 / 13,3
Melupäästöarvot (maks. paineella)Äänitehotaso L_WAm Äänenpainetaso L_WAd	dB(A)dB(A)	8390	8689
Jatkojohdon maksimipituus3 x 1,0 mm^2 johtimien poikkipinta-alalla3 x 1,5 mm^2 johtimien poikkipinta-alalla	mm	3050
