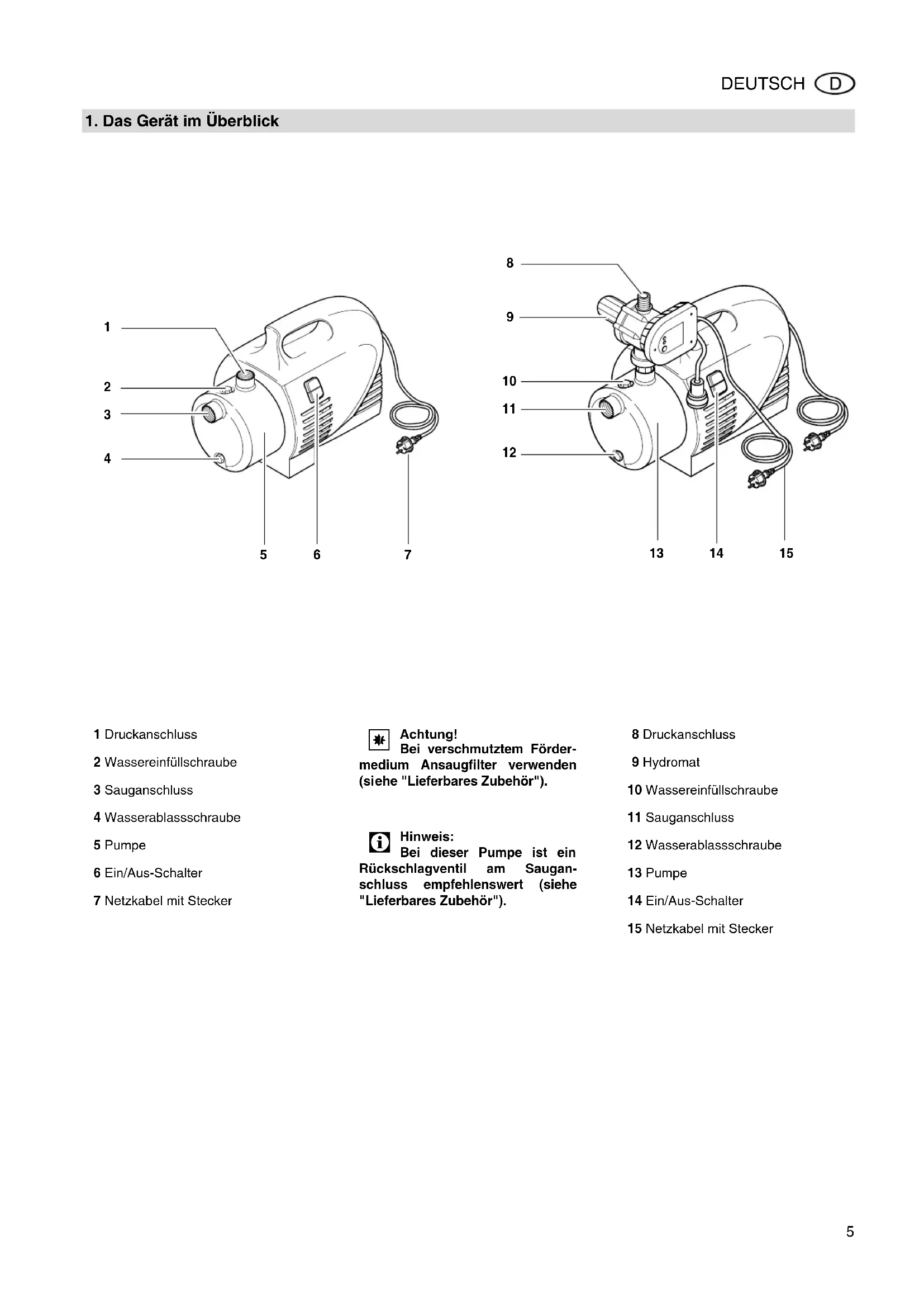

1. Das Gerät im Überblick

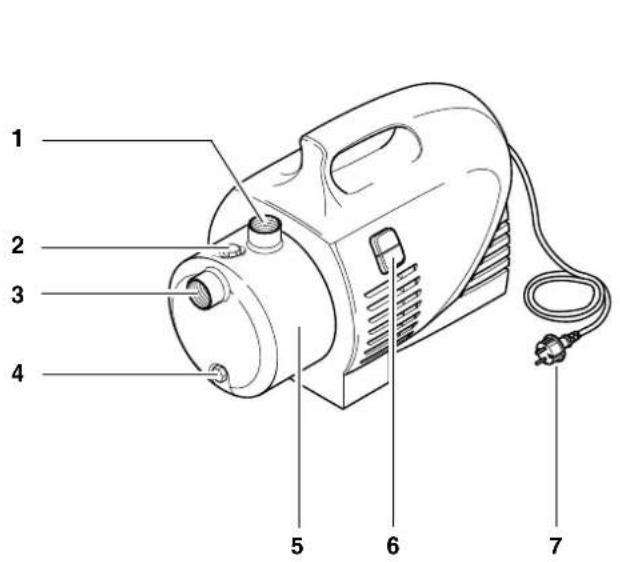

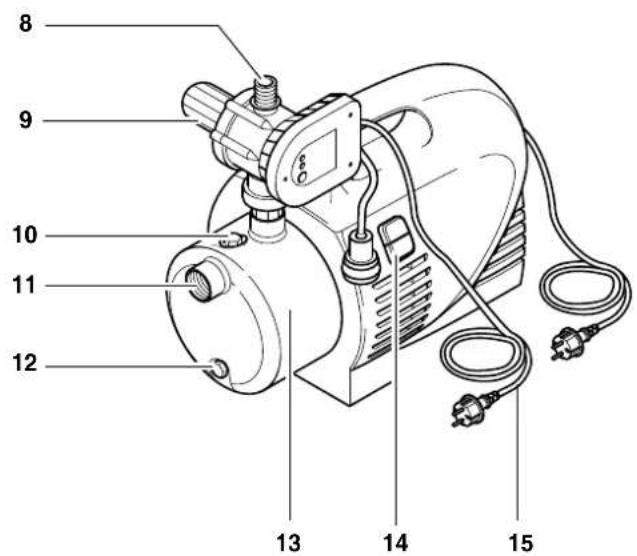

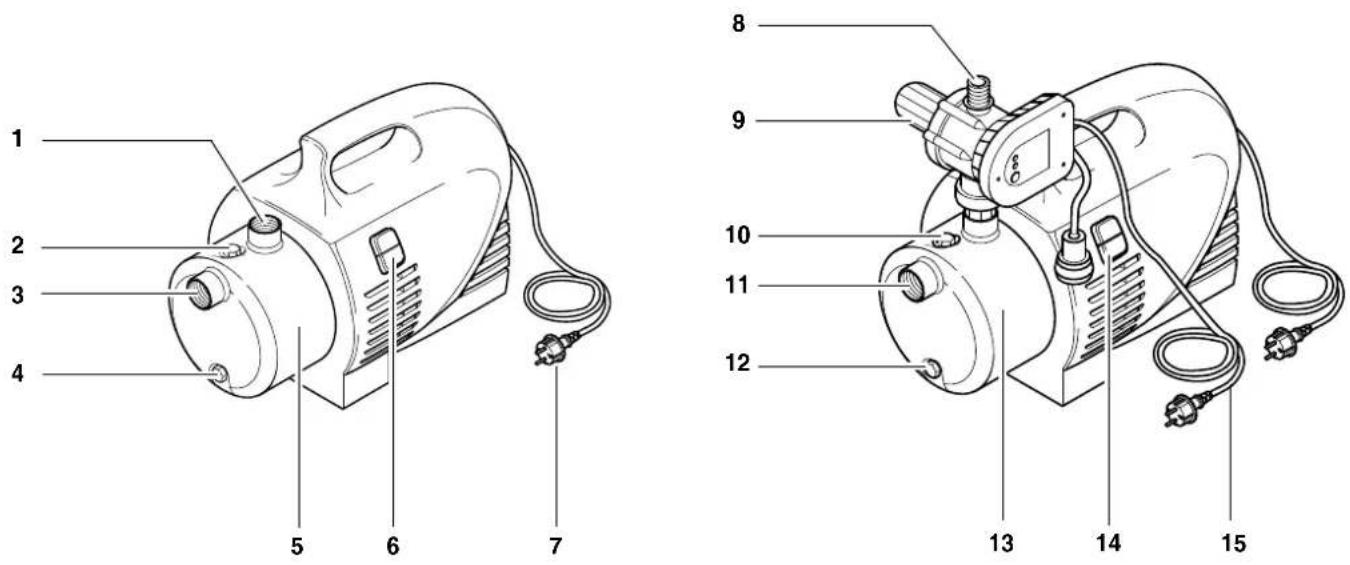

1 Druckanschluss 2 Wassereinfüllschraube 3 Sauganschluss 4 Wasserablassschraube 5 Pumpe 6 Ein/Aus-Schalter 7 Netzkabel mit Stecker

Achtung! Bei verschmutztem Förder- medium Ansaugfilter verwenden (si ehe "Lieferbares Zubehör").

Hinweis: Bei dieser Pumpe ist ein

ckschlagventil am Saugan- schluss empfehlenswert (siehe "Lieferbares Zubehör"). 8 Druckanschluss 9 Hydromat 10 Wassereinfüllschraube 11 Sauganschluss 12 Wasserablassschraube 13 Pumpe 14 Ein/Aus-Schalter 15 Netzkabel mit Stecker XP0029D2.fm Betriebsanleitung DEUTSCH6 DEUTSCH

11. Das Gerät im Überblick...............5

2. Zuerst lesen!................................6

3. Einsatzgebiet und

4.1 Bestimmungsgemäße

Verwendung..................................6

4.2 Allgemeine Sicherheit

5. Vor Inbetriebnahme ....................7

5.3 Saugleitung anschließen...............7

5.6 Pumpe befüllen und Ansaugen .....8

6. Betrieb..........................................8

6.1 Pumpe in Betrieb nehmen

6.2 Pumpe mit Hydromat (HWA)

in Betrieb nehmen.........................8

7. Wartung und Pflege ....................9

7.1 Bei Frostgefahr..............................9

7.2 Gerät abbauen und aufbewahren...9

8. Probleme und Störungen ...........9

12. Technische Daten .....................10

Diese Betriebsanleitung wurde so erstell t, dass Sie schnell und sicher mit Ihrem Gerät arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten: Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise. Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschrie- benen. Wenn Sie keinerlei Erfah- rung mit solchen Geräten haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen. Bewahren Sie alle mit diesem Gerät gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren kön- nen. Bewahren Sie den Kaufbeleg

r eventuelle Garantiefälle auf. Wenn Sie das Gerät einmal verlei- hen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit. Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beach- tet wurde, übernimmt der Hersteller keine Haftung. Die Informationen in dieser Betriebsan- leitung sind wie folgt gekennzeichnet: Gefahr! Warnung vor Personen- schäden oder Umwelt- schäden. Stromschlaggefahr! Warnung vor Personen- schäden durch Elektrizi- tät. Achtung! Warnung vor Sach- schäden. Hinweis: Ergänzende Informationen. Zahlen in Abbildungen (1, 2, 3, ...) kennze ichnen Einzelteile; sind fortlau fend durchnumme- riert; beziehen sich auf entspre- chende Zahlen in Klammern (1), (2), (3) ... im benachbarten Text. Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert. Handlungsanweisungen mit belie- biger Reihenfolge sind mit einem Punkt gekennzeichnet. Auflistungen sind mit einem Strich gekennzeichnet. Dieses Gerät dient zum Fördern von sau berem Wasser im Haus- und Garten- bereich, zur Be regnung und Bewässerung, als Brunne n-, Regen- und Brauch- wasserpumpe, zum Leerpumpen von Schwimmbe- cken, Gartenteichen und Wasser- behältern. Die maximal zulässige Temperatur des Fördermediums beträgt 35 °C.

4.1 Bestimmungsgemäße

Verwendung Das Gerät darf nicht zur Trinkwasserver- sorgung oder zum Fördern von Lebens- mitteln verwendet werden. Explosive, brennbare, aggressive oder

sundheitsgefährdende Stoffe dürfen nicht gefördert werden. Für gewerblichen oder industriellen Ein- satz ist das Gerät nicht geeignet. Eigenmächtige Veränderungen am Gerät sowie der Gebrauch von Teilen, die nicht vom Hersteller geprüft und frei- gegeben sind, sind nicht gestattet. Jede andere Verwendung gilt als bestimmungswidrig. Für Schäden, die durch bestimmungswidrige Verwen- dung entstehen, übernimmt der Herstel- ler keine Verantwortung.

4.2 Allgemeine Sicherheits-

hinweise Kinder und Jugendliche sowie Per- sonen, die mit der Betriebsanleitung

cht vertraut sind, dürfen das Gerät nicht benutzen. Beim Einsatz an Schwimmbecken und Gartenteichen und in deren Schutzbe- reich sind die Bestimmungen nach DIN VDE 010 0 -702, -738 einzuhalten. Bei Einsatz zur Hauswasserversorgung sind die gesetzlichen Wasser- und Abwasservorschriften sowie die Bestim- mungen nach DIN 1988 einzuhalten. Die folgenden Restgefahren bestehen grundsätzlich beim Betrieb von Pumpen und Druckbehältern – sie lassen sich auch durch Sicherheitsvorkehrungen nicht völlig beseitigen.

Gefahr durch Umgebungsein- flüsse! Setze n Sie das Gerät nicht dem Regen aus. Benutzen Sie das Gerät nicht in nasser Umgebung. Verwend en Sie das Gerät nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!

Gefahr durch heißes Wasser! Wird der Abschaltdruck des Druckschal- ters durch schlechte Druckverhältnisse oder durch einen defekten Druckschalter nicht erreicht, kann sich das Wasser innerhalb des Geräts durch internes Umwälzen erhitzen. Dadurch können Schäden und Undich- tigkeiten am Gerät und den Anschluss- leitungen entstehen, wodurch heißes

asser austreten kann. Verbrühungsge- fahr! Gerät max. 5 Minuten gegen geschlossene Druckleitung betrei- ben. Gerä t vom Stromnetz trennen und abkühlen lassen. Vor erneuter Inbe- triebnahme die einwandfreie Funk- tion der Anlage durch Fachpersonal prüfen la ssen. Inhaltsverzeichnis

3. Einsatzgebiet und För-

Gefahr durch Elektrizität!

ichten Sie den Wasserstrahl nicht direkt auf das Gerät oder andere elektrische Teile! Lebensgefahr durch elektrischen Schlag! Netzstecker nicht mit nassen Hän- den anfassen! Netzstecker immer

m Stecker, nicht am Kabel heraus- ziehen.

ie Schutzkontakt-Steckdose oder die Steckverbindung mit einem Ver- längerungskabel müssen sich in einem überflutungssicheren Bereich befinden.

rlängerungskabel müssen ausrei- chenden Aderquerschnitt besitzen (sie he „Technische Daten“). Kabel- trommeln müssen vollständig abge- rollt sein.

etzkabel und Verlängerungskabel nicht knicken, quetschen, zerren oder überfahren; vor scharfen Kan- ten, Öl und Hitze schützen.

rlängerungskabel so verlegen, dass es nicht in die zu fördernde Flüssigkeit geraten kann. Netz stecker ziehen:

r allen Arbeiten am Gerät; wenn sich Personen im Schwimmbecken oder Garten- teich befinden.

Gefahr durch Mängel am Gerät! Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Gerät nicht in Betrieb.

berprüfen Sie das Gerät, insbe- sondere Netzkabel und Netzstecker

r jeder Inbetriebnahme auf even- tuelle Beschädigungen. Lebensge- fahr durch elektrischen Schlag!

n beschädigtes Gerät darf erst wieder benutzt werden, nachdem es fachgerecht repariert wurde.

eparieren Sie das Gerät nicht selbst! Nur Fachleute dürfen Repa- raturen an Pumpen und Druckbehäl- tern durchführen.

Achtung! Um Wasserschäden zu vermei- den, z. B. überschwemmte Räume,

rursacht durch Gerätestörungen oder Gerätemängel: Geeignete Sicherheitsmaßnahmen einplanen, z. B.:

armvorrichtung oder Auffangbecken mit Überwachung Der Hersteller übernimmt keine Verant- wortung für eventuelle Schäden, die

durch verursacht wurden, dass

as Gerät nicht bestimmungsgemäß verwendet wurde.

as Gerät durch Dauerbetrieb über- lastet wurde. das Gerät nicht frostgeschützt betrieben und aufbewahrt wurde. eigenmächtige Veränderungen am Gerät durchgeführt wurden. Repara- turen an Elektrogeräten dürfen nur

urch eine Elektrofachkraft ausge- führt werden! Ersatzteile verwendet wurden, die nicht vom Hersteller geprüft und frei- gegeben sind.

ngeeignetes Installationsmaterial (Armaturen, Anschlussleitungen etc.) verwendet wurde. Geeignetes Installationsmaterial:

ruckbeständig (mind. 10 bar) wärmebeständig (mind. 100 °C) Sie können das Gerät leicht selbst auf- bauen und anschließen. Im Zweifelsfall fragen Sie Ihren Fach- händler oder eine Elektrofachkraft.

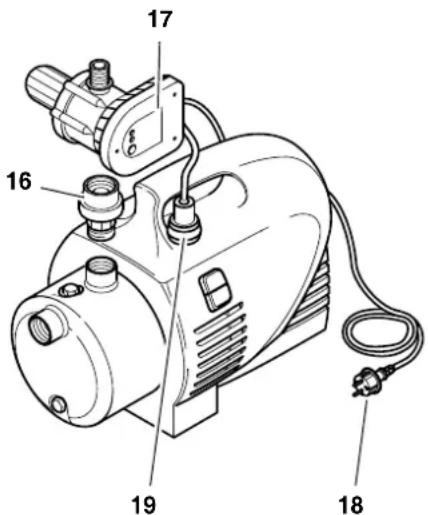

Hinweis: Vor der ersten Inbetriebnahme muss d er Hydromat angeschraubt wer- den (Abbildung je nach Ausführung).

1. Kontrollieren, dass die Pumpe aus-

geschaltet und der Netzstecker der Pum pe (18) nicht eingesteckt ist.

2. Adapter (16) auf den Druckan-

schluss der Pumpe schrauben.

3. Hydromat (17) auf den Adapter set-

zen und mit der Überwurfmutter festschraub en.

4. Hydromat so ausrichten, dass seine

Bedienseite bequem erreichbar ist.

5. Netzstecker der Pumpe (18) in die

Netzkupplung (19) des Hydromaten stecken.

Das Gerät muss auf einer waage- rechten, ebenen Fläche stehen, die für das Gewicht des Ge rätes mit Wasserfüllung geeignet ist. Um Vibrationen zu vermeiden, sollte das Gerät auf eine elastische Unter- lage gestellt werden.

er Aufstellungsort sollte gut belüf- tet und vor Witterungseinflüssen geschützt sein.

i Betrieb an Gartenteichen und Schwimmbecken muss das Gerät überflutungssicher aufgestellt und gegen Hineinfallen geschützt wer- den. Zusätzliche gesetzliche Anfor- derungen sind zu berücksichtigen.

5.3 Saugleitung anschließen

Hinweis: Für den Anschluss benötigen Sie eventuell weiteres Zubehör (siehe "Lie- ferbares Zubehör").

Achtung! Die Saugleitung muss so mon- tiert werden, dass sie keine mecha- nische Kraft oder Verspannung auf die Pum pe ausübt.

Achtung! Bei verschmutztem Förderme- dium verwenden Sie unbedingt einen Ansaugfilte r, um die Pumpe vor Sand und Schmutz zu schützen.

Hinweis: Damit bei abgeschalteter Pumpe

s Wasser nicht abläuft, ist ein Rück- schlagventil empfehlenswert. Alle Verschraubungen müssen mit Gewindedichtband abgedichtet wer- den; Leckstellen verursachen eine Luftansaugung und verringern oder verhindern die Wasseransaugung.

ie Saugleitung sollte mindestens 1" (25 mm) Innendurchmesser haben; sie muss knick-, druck- und vakuumfest sein.

ie Saugleitung sollte so kurz wie möglich sein, weil mit zunehmender Leitungslänge die Förderleistung abnimmt.

ie Saugleitung sollte zur Pumpe hin stetig ansteigen, um Luftein- schlüsse zu verhindern.

ne ausreichende Wasserzufuhr muss gewährleistet sein, und das Ende der Saugleitung sollte sich stets im Wasser befinden.

Hinweis: Für den Anschluss benötigen Sie eventuell weiteres Zubehör (siehe "Lie- ferbares Zubehör").

Achtung! Die Druckleitung muss so

ntiert werden, dass sie keine mechanische Kraft oder Verspannung auf die Pumpe ausübt.

5. Vor Inbetriebnahme

DEUTSCH Alle Verschraubungen sollten mit Gewindedichtband abgedichtet wer- den, um Wasseraustritt zu verhin- dern. Alle Te ile der Druckleitung müssen druckfest sein. Alle Te ile der Druckleitung müssen fachgerecht montiert werden.

Gefahr! Durch nicht druckfeste Teile

nd unsachgemäße Montage kann die Druckleitung im Betrieb platzen. Mit hohem Druck herausspritzende Flüssigkeit kann Sie verletzen!

Gefahr durch Elektrizität! Betreiben Sie das Gerät nicht

nasser Umgebung und nur unter folgenden Voraussetzungen: Der Anschluss darf nur an Schutzkontakt-Steckdosen erfol- gen, die fachgerecht installiert,

eerdet und geprüft sind. Netzspannung und Absicherung müssen den Technischen Daten entsprechen. Bei Betr ieb an Schwimmbecken, Gartenteichen und ähnlichen Plätzen muss das Gerät über einen Fehlerstrom-Schutzschal- ter (FI-Schalter, 30 mA) betrieben werden (DIN VDE 0100 -702, -738). Wir empfehlen dies generell als

rsonenschutz. Bei Betrieb im Freien müssen die elektrischen Verbindungen spritz- wassergeschützt sein; sie dürfen nicht im Wasser liegen. Verlängerungskabel müssen aus- reichenden Aderquerschnitt bes itzen (siehe „Technische Daten“). Kabeltrommeln müssen vollständig abgerollt sein.

5.6 Pumpe befüllen und

Achtung! Bei jedem Neuanschluss oder

i Wasserverlust bzw. Luftansau- gung muss die Pumpe mit Wasser

füllt werden. Einschalten ohne Wasserfüllung zerstört die Pumpe!

Hinweis: Die Saugleitung braucht nicht befüllt zu werden, da die Pumpe selbst- ansaugend ist. Je nach Leitungslänge

d -durchmesser kann es jedoch einige Zeit dauern, bis Druck aufgebaut ist.

1. Wassereinfüllschraube mitsamt

Dichtung herausschrauben.

2. Sauberes Wasser langsam hinein-

gießen, bis die Pumpe gefüllt ist.

3. Wenn Sie die Ansaugzeit verkürzen

woll en, auch die Saugleitung befül- len.

4. Wassereinfüllschraube mit Dich-

tung wieder hineinschrauben.

5. Druckleitung öffnen (Wasserhahn bzw.

Spritzdüse aufdrehen), damit beim Ansaugen Luft entweichen kann.

6. Gerät einschalten (siehe "Betrieb").

7. Wenn gleichmäßig Wasser austritt,

rät ausschalten. Pumpe und Saugleitung müssen ange- schlossen und befüllt sein (siehe "Vor Inbe triebnahme").

Achtung! Pumpe darf nicht trockenlau- fen. Es muss stets ausreichend För- dermedium (Wasser) vorhanden sein. Wen n der Motor nicht anläuft, die Pumpe keinen Druck aufbaut oder ähnliche Effekte auftreten, schalten Sie das Gerät aus – und versuchen Sie dann, den Fehler zu beheben (siehe "Probleme und Störungen"). Pumpenkennlinie Die Pumpenkennlinie zeigt, welche För- dermenge in Abhängigkeit von der För- derhöhe erreicht werden kann. (Pumpenkennlinie für Saughöhe 0,5 m

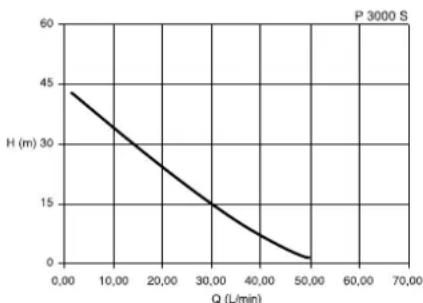

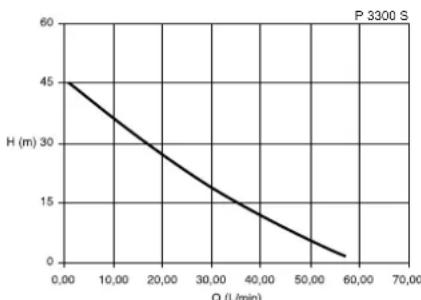

d 1"-Saugschlauch.) (Pumpenkennlinie für Saughöhe 0,5 m

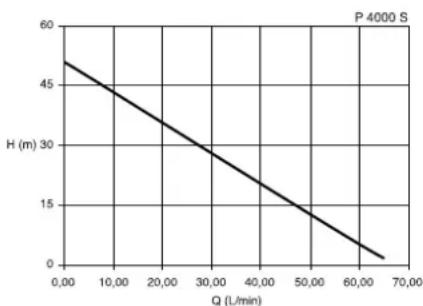

d 1"-Saugschlauch.) (Pumpenkennlinie für Saughöhe 0,5 m

6.1 Pumpe in Betrieb nehmen

Hinweis: Die Pumpe läuft, solange der Ein- /Aus-Schalter eingeschaltet ist.

1. Netzstecker einstecken.

2. Pumpe mit Ein/Aus-Schalter ein-

3. Druckleitung öffnen (Wasserhahn

bzw. Spri tzdüse aufdrehen).

4. Prüfen, dass Wasser austritt!

Achtung! Bei geschlossener Drucklei- tung die Pumpe maximal 10 Minuten lau fen lassen, sonst können durch Überhitzung des Wassers in der Pumpe Schäden entstehen.

6.2 Pumpe mit Hydromat

(HWA) in Betrieb nehmen

Hinweis: Die Pumpe mit Hydromat ist betriebsbe- reit, solange der Ein-/Ausschalter einge- schaltet ist. Der Hydromat sch altet die Pumpe ein, wenn Was- ser benötigt wird (bei geöffneter Druckleitung sinkt der Wasserdruck unter den Einschaltdruck); schaltet die Pumpe etwa 10 Sekunden nach Schließen der Druckleitung ab (bei geschlossener Druckleitung steigt der Wasserdruck); sch altet als Trockenlaufschutz die Pumpe ab, wenn kein Wasser geför- dert wird (Luft in der Saugleitung).

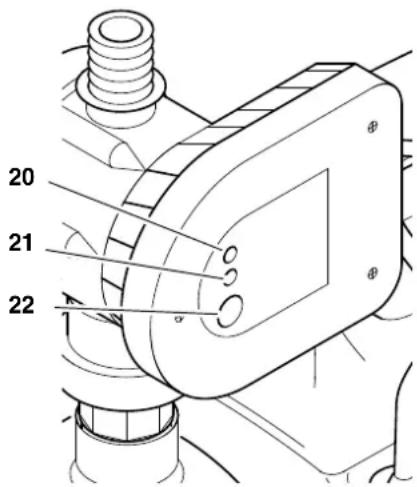

P 3300 S 20 Spannungs-Leuchte (grün) 21 Pumpen-Leuchte (weiß) 22 Reset-Taste

1. Netzstecker einstecken.

2. Prüfen, dass die Spannungs-

euchte (20) leuchtet.

3. Druckleitung öffnen.

4. Reset-Taste (22) drücken. Die

enn nach etwa 10 Sekunden kein Wasser gefördert wird, schaltet der Hydromat ab. Dann die Reset-Taste (22) solange gedrückt halten, bis Wasser austritt.

enn nach etwa 3 Minuten kein Wasser austritt, Saugleitung prüfen.

Gefahr! Vor allen Arbeiten am Gerät:

1. Gerät ausschalten.

2. Netzstecker ziehen.

3. Sicherstellen, dass das Gerät und

geschlossenes Zubehör druck- los sind. Weitergehende Wartungs- oder Repa- raturarbeiten, als die hier beschrie- benen, dürfen nur Fachkräfte durch- führen.

Achtung! Frost zerstört Gerät und Zube- hör, da diese stets Wasser enthalten!

i Frostgefahr Gerät und Zubehör abbauen und frostgeschützt aufbe- wahren (siehe folgenden Abschnitt).

7.2 Gerät abbauen und auf-

1. Gerät ausschalten, Netzstecker zie-

2. Druckleitung öffnen (Wasserhahn

zw. Spritzdüse aufdrehen), Wasser vollständig ablaufen lassen.

3. Pumpe vollständig entleeren, dazu

die Wasserablassschraube unten an der Pumpe herausdrehen.

4. Saug- und Druckleitungen vom

5. Gerät in einem frostfreien Raum

Gefahr! Vor allen Arbeiten am Gerät:

1. Gerät ausschalten.

2. Netzstecker ziehen.

3. Sicherstellen, dass das Gerät und

geschlossenes Zubehör druck- los sind.

mpe nicht eingeschaltet.

• Pumpe am Ein-/Ausschalter ein- schalten.

ydromat hat abgeschaltet.

• Reset-Taste drücken. Wenn nach etwa 10 Sekunden

in Wasser gefördert wird, Reset-Taste solange gedrückt halten, bis Wasser austritt. Keine Netzspannung.

• Kabel, Stecker, Steckdose und Sicherung prüfen. Zu geringe Netzspannung.

• Verlängerungskabel mit ausrei- chendem Aderquerschnitt ver- wenden (siehe "Technische Daten"). Motor überhitzt, Motorschutz ausge- löst.

• Nach Abkühlen schaltet sich das Gerät selbst wieder ein.

• Für ausreichende Belüftung sor- gen, Luftschlitze freihalten.

• Maximale Zulauftemperatur

eachten. Motor brummt, läu ft nicht an.

• Bei ausgeschaltetem Motor Schra ubendreher o.Ä. durch die Lüftungsschlitze des Motors ste- cken und Lüfterrad drehen.

mpe verstopft oder defekt.

• Pumpe zerlegen und reinigen.

• Diffusor reinigen, ggf. erneuern.

• Laufrad reinigen, ggf. erneuern. Pumpe saugt nicht richtig oder läuft sehr laut:

• Sicherstellen, dass ausreichend Wasservorrat vorhanden ist. Saugleitung undicht.

• Saugleitung abdichten, Ver- schraubungen festziehen.

• Maximale Saughöhe beachten.

• Rückschlagventil einsetzen,

ugleitung mit Wasser füllen.

saugfilter (Zubehör) verstopft.

• Reinigen, ggf. erneuern.

Rückschlagventil (Zubehör) blockiert.

• Reinigen, ggf. erneuern.

asseraustritt zwischen Motor und Pumpe, Gleitringdichtung undicht.

• Gleitringdichtung erneuern.

mpe verstopft oder defekt.

• siehe oben. Druck zu niedrig:

ugleitung undicht oder Saughöhe zu groß.

mpe verstopft oder defekt.

Gefahr! Reparaturen an Elektrogeräten

rfen nur durch eine Elektrofach- kraft ausgeführt werden! Reparaturbedürftige Elektrogeräte kön- nen an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteilliste. Bitte beschreiben Sie bei der Einsen- dung zur Reparatur den festgestellten Fehler. Das Verpackungsmaterial des Gerätes ist zu 100 % recyclingfähig. Ausgediente Geräte und Zubehör ent- halten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Für dieses Gerät erhalten Sie im Fach- handel das folgende Zubehör.

Hinweis: Abbildungen und Bestell-Num- mern finden Sie am Ende der Anleitung. A Pumpenanschluss-Set (MSS 310 – HWA/P), komplett inkl. Doppelnippel, Rück- schlagventil, Filter kurz, wasch- barer Filtereinsatz, Spiralschlauch 1 m komplett, Gewindedichtband. B Pumpena nschluss-Set (MSS 380 – HWW), komplett inkl. Doppelnippel, Rück- schlagventil, Filter lang, wasch- barer Filtereinsatz, Spiralschlauch 1 m komplett, Gewindedichtband. C Pumpena nschluss-Set (MSD 200 – HWW/P), komplett inkl. Doppelnippel, Rück- schlagventil, Filter lang, wasch- barer Filtereinsatz, Spiralschlauch 1 m komplett, Gewindedichtband. D Pumpena nschluss-Set (MSD 1000 – HWA), komplett inkl. Doppelnippel, Rück- schlagventil, Filter lang, wasch- barer Filtereinsatz, Spiralschlauch 1 m komplett, Gewindedichtband. E Fil ter (Gartenpumpen), Anschluss 1", kurz, komplett mit waschbarem Kunst- stoff-Filtereinsatz. F Filter (Hauswasserwerke), Anschluss 1", lang, komplett mit waschbarem Kunst- stoff-Filtereinsatz. G Spiral schlauch 1" (Standard)

1) 4 m, komplett mit Schnellver-

schraubung und Saugkorb mit

2) 7 m, komplett mit Schnellver-

schraubung und Saugkorb mit

1) 1,5 m, komplett, beidseitig mit

Schne llverschraubung;

2) 4 m, komplett mit Schnellver-

schraubung und Saugkorb mit

7. Wartung und Pflege

8. Probleme und Störungen

11. Lieferbares Zubehör10

3) 7 m, komplett mit Schnellver-

schraubung und Saugkorb mit Fußv entil. I Panze rschlauch 500 mm J Multiad apter 1" ideal zum Anschluss an Pumpe mit 1" IG-Anschluss (AG=Außengewinde, IG=Innenge- winde) K Hydrostop

zum automatischen Ausschalten bei Wassermangel, verhindert das Trockenlaufen der Pumpe. L Tro ckenlauf-Stoppschalter, mit 10-m-Kabel, verhindert das Tro- ckenlaufen der Pumpe bei Ansau- gung aus einem Behälter, Schwimmbe cken etc. M Gewindedichtband, 12-m-Rolle. N Filtereins atz waschbar, kurz, zur mechanischen Vorfilterung von Sand , wiederverwendbar. O Fi ltereinsatz waschbar, lang, zur mechanischen Vorfilterung von Sand , wiederverwendbar.

12. Technische Daten

P 3300 S HWA 3300 S P 4000 S HWA 4000 S Netzspannung V 230 ~ 1 Frequenz Hz 50 Nennleistung W 1100 1300 Nennstrom A 4,5 4,5 Absicherung min. (träge oder B-Automat) A 10 10 Betriebskondensator F 16 20 Nenndrehzahl min

Fördermenge max. l/h 3300 4000 Förderhöhe max. m 45 48 Förderdruck max. bar 4,5 4,8 Saughöhe max. m 8 8 Zulauftemperatur max. °C 35 35 Umgebungstemperatur °C 5 ... 40 5 ... 40 Schutzart IP X4 X4 Schutzklasse I I Isolierstoffklasse B B Werkstoffe Pumpengehäuse Pumpenwelle Pumpenlaufrad Edelstahl Edelstahl Noryl Edelstahl Edelstahl Noryl Anschlüsse Sauganschluss (Innengewinde) Druckanschluss (Außengewinde)

Hydromat Einschaltdruck ca. bar 1,5 1,5 Abmessungen (ohne Anschlüsse) Länge Breite Höhe

470 / 470 250 / 250 300 / 415 470 / 470 250 / 250 300 / 415 Gewichte Gewicht leer Gewicht mit Wasserfüllung

10,2 / 11,5 11,7 / 13 10,5 / 11,8 12,0 / 13,3 Geräuschemissionswerte (bei max. Druck) Schallleistungspegel L WAm Schalldruckpegel L WAd dB(A) dB(A)

Maximallänge für Verlängerungskabel bei 3 x 1,0 mm

Aderquerschnitt bei 3 x 1,5 mm
