ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HWA 4000 S METABO

Πρωτότυπο οδηγιώ ν λειτουργίας. . . . . . . 43 Izvirna navodila za uporabo. . . . . . . . . . .

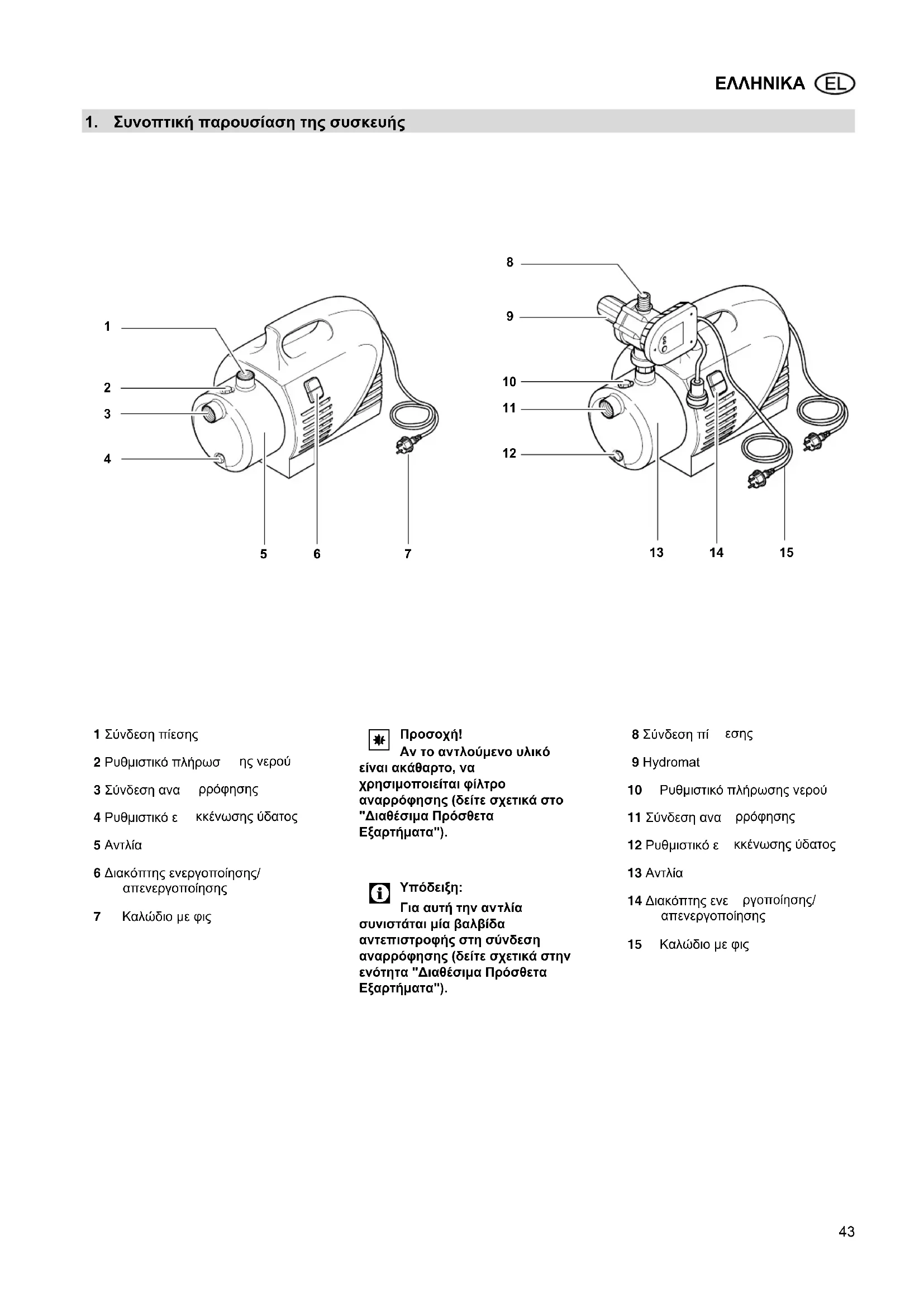

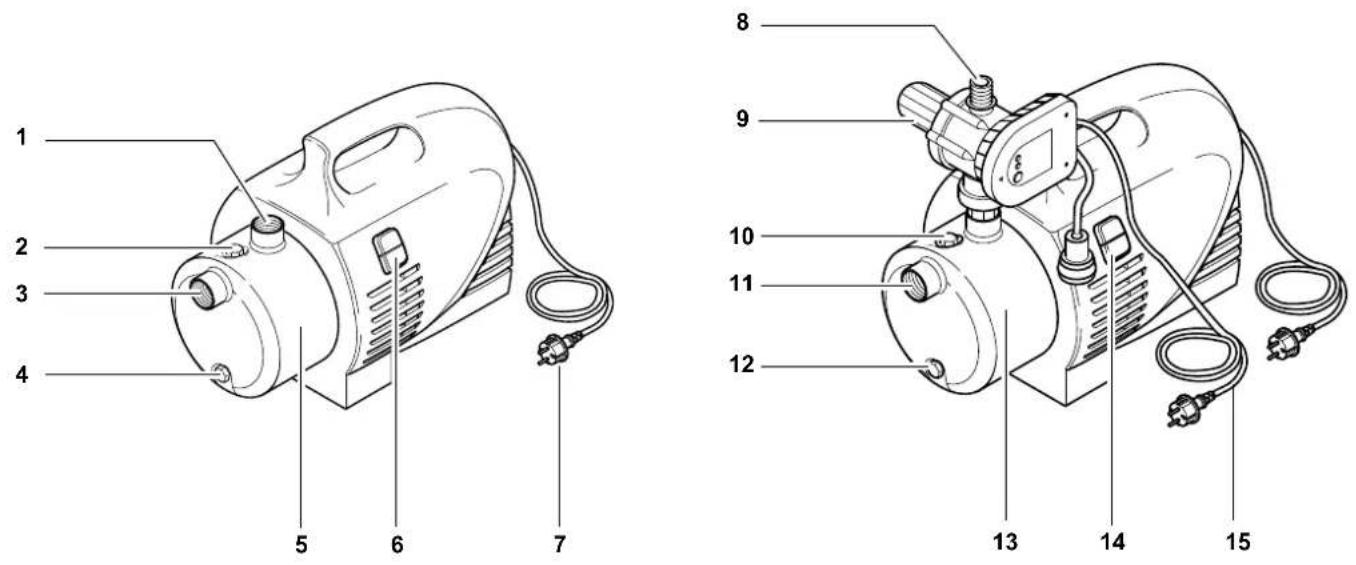

1. Συνοπτική παρουσίαση της συσκευής

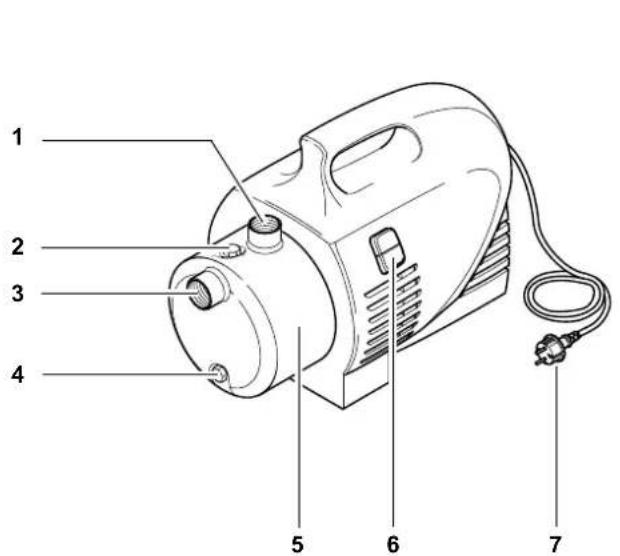

1 Σύνδεση πίεσης 2 Ρυθμιστικό πλήρωσ

4 Ρυθμιστικό ε κκένωσης ύδατος 5 Αντλία 6 Διακόπτης ενεργοποίησης/ απενεργοποίησης 7 Καλώδιο με φις

τλούμενο υλικό είναι ακάθαρτο, να χρησιμοποιείται φίλτρο αναρρόφησης (δείτε σχετικά στο "Διαθέσιμα Πρόσθετα Εξαρτήματα").

συνιστάται μία βαλβίδα αντεπιστροφής στη σύνδεση αναρρόφησης (δείτε σχετικά στην ενότητα "Διαθέσιμα Πρόσθετα Εξαρτήματα"). 8 Σύνδεση πί

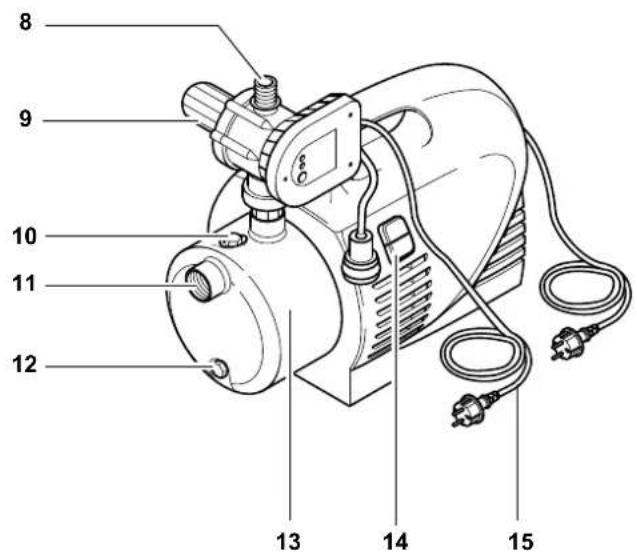

9 Hydromat 10 Ρυθμιστικό πλήρωσης νερού 11 Σύνδεση ανα

12 Ρυθμιστικό ε κκένωσης ύδατος 13 Αντλία 14 Διακόπτης ενε ργοποίησης/ απενεργοποίησης 15 Καλώδιο με φις XP0029G2.fm Οδηγίες Χρήσης DEUTSCH44

1. Συνοπτική παρουσίαση της

συσκευής ...................................43

2. Πρέπει να το διαβάσετε!

3. Πεδίο χρήσης και μέσα

μεταφοράς .................................44

4.1 Προβλεπόμενη χρήση .................44

4.2 Γενικές επισημάνσεις ασφαλείας....44

5. Πριν την έναρξη της

λόγηση Hydromat (μόνο για το HWA) ......................45

5.2 Τοποθέτηση ................................45

5.3 Σύνδεση σωλήνα αναρρόφησης....46

5.4 Σύνδεση πίεσης...........................46

νδεση στο δίκτυο παροχής ρεύματος ...

5.6 Πλήρωση αντλίας και

6.1 Θέση της αντλίας σε λειτουργία....47

6.2 Θέστε σε λειτουργία την αντλία

με το Hydromat (HWA)................47

7. Συντήρηση και φροντίδα..........47

7.1 Κίνδυνος παγετού ...

υναρμολογήστε τη συσκευή και απ οθηκεύστε την ....47

λήματα και βλάβες ...........48

περιβάλλοντος ..........................48

11. Διαθέσιμα Πρόσθετα

χνικά Χαρακτηριστικά...........49 Αυτές οι οδηγίες λειτουργίας δημιουργήθηκαν κατά τρόπο ώστε να μπορέσετε να εργαστείτε γρήγορα κι εύκολα με τη συσκευή σας. Σας παρέχουμε επίσης μια μικρή συμβουλή για το πως θα πρέπει να διαβάσετε αυτές τις οδηγίες λειτουργίας: Πριν την ένα ρξη της λειτουργίας πρέπει να διαβάσετε διεξοδικά όλες αυτές τις οδηγίες λειτουργίας. Δώστε ιδιαίτερη προσοχή στις επισημάνσεις που αφορούν την

Αυτές οι οδη γίες χρήσης απευθύνονται σε άτομα που έχουν βασικές τεχνικές γνώσεις αναφορικά με τη χρήση συσκευών όπως οι εδώ περιγραφόμενες. Αν δεν έχετε εμπειρία στη χρήση τέτοιων συσκευών, θα πρέπει να ζητήσετε άμεσα βοήθεια έμπειρων ατόμων. Φυλάξτε όλα τα έγγραφα πο

συνοδεύουν τη συσκευή αυτή, ώστε να μπορείτε στο μέλλον να τα συμβουλευτείτε αν χρειαστεί. Επίσης φυλάξτε το παραστατικό αγοράς για την περίπτωση που χρειαστεί να γίνει χρήση της

Εάν κάποτε δανείσετε ή πωλ

τη συσκευή, δώστε μαζί και όλα τα συνοδευτικά έγγραφα της συσκευής Για ζημίες που προκύπτουν επειδή δεν τηρήθηκαν οι παρούσες οδηγίες λειτουργίας, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη. Οι πληροφορίες σε αυτές τις οδηγίες λειτουργίας ομαδοποιούνται υπό τις εξής

Προειδοποίηση για σωματικές βλάβες ή ζημίες στο περιβάλλον.

ηλεκτροπληξίας! Προειδοποίηση γι

σωματικές βλάβες από ηλεκτρισμό.

Προειδοποίηση για υλικές ζημίες.

οί στις εικόνες (1, 2, 3, ...)

ικνύουν μεμονωμένα εξαρτήματα,

ρατίθενται με διαδοχική αύξουσα αρίθμηση,

φέρονται στους αντίστοιχους αριθμούς στις παρενθέσεις (1), (2), (3) ... στο κείμενο δίπλα τους. Οι οδηγίες χειρισμού, στις οποίες πρέπει να τηρηθεί μία σειρά ροής ενεργειών, είναι αριθμημένες. Οι οδηγίες χειρισμού όπου δεν απαιτείται η τήρηση συγκεκριμένης σειράς ροής ενεργειών, έχουν από μπροστά τους μία τελεία. Οι λίστες έχουν από μπροστά μία

κευή αυτή χρησιμεύει για τη μεταφορά καθαρού νερού στο σπίτι και

για τεχνητή βροχή και πότισμα, ως αντλία φρέατο ς, τεχνητής βροχής και μη πόσιμου ύδατος,

ειασμα, μέσω άντλησης, κολυμβητικών πισινών, μικρών λιμνών κήπων και δεξαμενών

Η μέγιστη επιτρε πτή θερμοκρασία του υγρού ανέρχεται σε 35 °C.

4.1 Προβλεπόμενη χρήση

Δεν επιτρέπεται η χρήση της συσκευής για παροχή πόσιμου νερού ή για τη μεταφορά τροφίμων. Δεν επιτρέπεται η μεταφορά εύφλεκτων, διαβρωτικών ή επικίνδυνων για την υγεία υλικών. Η συσκευή δεν είναι κατάλληλη για επαγγελματική ή βιομηχανική χρήση. Δεν επιτρέπονται οι μη εγκ εκριμένες από τον κατασκευαστή μετατροπές και αλλαγές της συσκευής καθώς και η χρήση εξαρτημάτων τα οποία δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή. Οποιαδήποτε άλλη χρήσ η δεν θεωρείται προβλεπόμενη. Για ζημίες που προκύπτουν από μη προβλεπόμενη χρήση, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.

4.2 Γενικές επισημάνσεις

Τα παιδιά και οι νέοι, καθώς και τα άτομα που δεν είναι εξοικειωμένα με τις οδηγίες λειτουργίας, δεν επιτρέπεται να χρησιμοποιήσουν τη συσκευή. Κατά τη χρήση σε κολυμβητικές πισίνες και λιμνούλες κήπου και στο γύρω από αυτές πεδίο ασφαλείας πρέπει να τηρούνται οι διατάξεις των DIN VDE 0100 -702, -738.

ρίπτωση χρήσης για την παροχή νερού για οικιακή χρήση, πρέπει να τηρούνται οι νομοθετημένες προδιαγραφές νερού και υγρών απόβλητων καθώς και οι διατάξεις που περιέχονται στο DIN 1988.

ής λοιποί κίνδυνοι υφίστανται κατά κανόνα κατά τη λειτουργία αντλιών και δοχείων πίεσης – και δεν παύουν εντελώς να υφίστανται ακόμη και με την τήρηση των προληπτικών μέτρων

A Κίνδυνος από περιβαλλοντικές

Δεν πρέπει να εκτίθεται στη βροχή η συσκευή. Μην χρησιμοποιείτε τη συσκευή σε υγρό περιβάλλον. Μην χρησιμοποιείτε τη συσκευή σε χώρους όπου υπάρχει κίνδυνος έκρηξης ή κοντά σε εύφλεκτα υγρά ή

Κατάλογος Περιεχομένων

2. Πρέπει να το διαβάσετε!

3. Πεδίο χρήσης και μέσα

A Κίνδυνος από καυτό νερό! Αν δεν επιτευχθεί η πίεση απενεργοποίησης του διακόπτη πίεσης λόγω κακών συνθηκών πίεσης ή λόγω βλάβης του διακόπτη πίεσης, μπορεί να θερμανθεί το νερό μέσα στη συσκευή με εσωτερική κυκλοφορία.Με το ν τρόπο αυτό μπορεί να προκληθούν βλάβες και φθορές στη στεγανοποίηση της συσκευής και στους σωλήνες ύνδεσης και να εξέλθει καυτό νερό. Κίνδυνος εγκαύματος! τουργήστε τη συσκευή το πολύ 5 λεπτά με κλειστό τον αγωγό πίεσης. ακόψτε στη συσκευή την παροχή ρεύματος και αφήστε τη να κρυώσει. Πριν από τη νέα θέση σε λειτουργία πρέπε να ελέγξει τη σωστή λειτουργία της εγκατάστασης ειδικευμένο προσωπικό. B Κίνδυνος από τον ηλεκτρισμό! Η ακτίνα το υ νερού δεν πρέπει να κατευθύνεται απευθείας προς τη συσκευή ή άλλα ηλεκτρικά εξαρτήματα! Κίνδυνος θανάτου από ηλεκτροπληξία! Να μη ν πιάνετε με υγρά χέρια το φις του καλωδίου ρεύματος! Πρέπει να αφαιρείτε το φις από την πρίζα τραβώντας πάντοτε το βύσμα και όχι το καλώδιο. ρίζα σούκο ή η απλή πρίζα με καλώδιο προέκτασης πρέπει να βρίσκονται σε περιοχή που δεν υπάρχει κίνδυνος να πλημμυρίσει. Τα καλώδια προέκτασης πρέπει να έχουν μία επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Το καλώδιο των τυμπάνων περιτύλιξης καλωδίων πρέπει να είναι εντελώς ξετυλιγμένο. Τα καλώδια ρεύ ματος και τα καλώδια προέκτασης δεν πρέπει να τα λυγίζετε, να τα πιέζετε, να τα τραβάτε ή να τα πατάτε περνώντας πάνω από αυτά. Προστατέψτε τα από αιχμηρά άκρα, έλαια και υψηλές θερμοκρασίες. Απλώστε τα καλ ώδια προέκτασης κατά τρόπο ώστε να μην μπορούν να καταλήξουν στο προς μεταφορά Αφαιρέστε το φι ς ρεύματος: π ριν από κάθε εργασία στη συσκευή, ότ αν βρίσκονται άτομα στις κολυμβητικές πισίνες ή στην λιμνούλα κήπου. A Κίνδυνος από ελαττώματα της Αν κατά την αποσυσκευασία διαπιστώσετε ότι προκλήθηκε κάποια ζημία κατά την μεταφορά, ειδοποιήστε αμέσως το κατάστημα όπου πραγματοποιήθηκε η αγορά. Μην θέτετε σε λειτουργία τη Ελέγξτε τη συσ κευή, ειδικά το καλώδιο ρεύματος και το φις κάθε φορά πριν την έναρξη της λειτουργίας για να διαπιστωθεί μήπως υπάρχουν κάποιες βλάβες. Κίνδυνος θανάτου από ηλεκτροπληξία! Μία συσκευή πο υ έχει υποστεί βλάβη επιτρέπεται να χρησιμοποιηθεί μόνο αφού προηγουμένως επισκευαστεί από εξειδικευμένο τεχνικό προσωπικό κατά τεχνικά άρτιο τρόπο. υάζετε ποτέ μόνοι σας τη συσκευή! Οι επισκευές σε αντλίες και δοχεία πίεσης επιτρέπεται να διεξάγονται μόνο από καταρτισμένο τεχνικό προσωπικό.

Για να αποφύ γετε ζημιές από νερό, π. χ. πλημύρισμα χώρων, που μπορεί να προκληθούν από βλάβες ή φθορές της συσκευής: Προβλέψτε κατάλληλα μέτρα ασφαλείας, π. χ.: άταξη συναγερμού ή η συλλογής με επιτήρηση. Ο κατασκευαστής δεν αναλαμβάνει την ευθύνη για ζημιές που μπορεί να προκαλέσει η συσκευή όταν δεν χρησιμοποιηθεί με τον ενδεδειγμένο τρόπο, υπ ερφορτιστεί λόγω διαρκούς λειτουργίας, λειτ ουργεί και φυλάσσεται χωρίς να προστατεύεται από παγετό, ονται αυτοσχέδιες τροποποιήσεις στη συσκευή χωρίς εξουσιοδότηση. Επισκευές σε ηλεκτρικές συσκευές επιτρέπεται να εκτελούνται μόνο από ειδικούς ηλεκτρολόγους! σιμοποιούνται ανταλλακτικά που δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή, χρη σιμοποιείται ακατάλληλο υλικό εγκατάστασης (εξαρτήματα, σωλήνες σύνδεσης κ.λπ.). Κατάλληλο υλικό εγκατάστασης: ανθεκτικό στην πίεση (ελάχ. 10 bar) ανθεκτικό στη θερμό τητα (ελάχ. 100 °C) Μπορείτε εύκολα να σ υναρμολογήσετε και να συνδέσετε τη συσκευή. Αν έχετε κάποιε ς αμφιβολίες, ρωτήστε στο κατάστημα αγοράς ή ελάτε σε επαφή με κάποιον ηλεκτροτεχνίτη ή ηλεκτρολόγο.

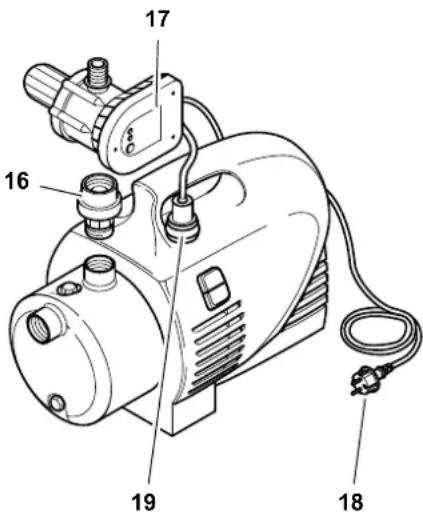

Hydromat (μόνο για το HWA)

Πριν τεθεί σε λειτ πρώτη φορά το Hydromat πρέπει να βιδωθεί (εικόνα ανάλογα με το μοντέλο).

1. Ελέγξτε αν η αντλία είναι εκτός

λειτουργίας και το φις ρεύματος της αντλίας (18) δεν είναι συνδεδεμένο.

2. Βιδώστε τον προσαρμογέα (16)

στην σύνδεση πίεσης της αντλίας.

3. Τοποθετήστε το Hydromat (17) στον

προσαρμογέα και βιδώστε με το περικόχλιο.

4. Ευθυγραμμίστε το Hydromat κατά

τρόπο ώστε να είναι εύκολη η πρόσβαση στην πλευρά χειρισμού του. 5. Εισάγ ετε το φις ρεύματος της αντλίας (18) στη σύν δεση ρεύματος (19) του Hydromat.

Η συσκευή πρέπει να στηρίζεται πάνω σε μία οριζόντια και επίπεδη επιφάνεια, η οποία είναι σε θέση να φέρει το βάρος της συσκευής συμπεριλαμβανομένου και του νερού πλήρωσης.

οφευχθούν οι δονήσεις, θα πρέπει η συσκευή να τοποθετηθεί πάνω σε μία ελαστική βάση. Η τοποθεσία εγκατάστασης θα πρέπει να είναι καλά αεριζόμενη και προστατευμένη από τις μεταβολές των καιρικών συνθηκών. Σε περίπτωση λειτουργίας σε λιμνούλες κήπου και κολυμβητικές πισίνες πρέπει η συσκευή να εγκατασταθεί κατά τρόπο ώστε να μην μπορεί να πλημμυρίσει ή να πέσει μέσα σε αυτές. Θα πρέπει να λαμβάνονται υπόψη και να τηρούνται τυχόν

5. Πριν την έναρξη της

υφιστάμενες εκ του νόμου προδιαγραφές.

Είναι πιθανό να χρειαστείτε και άλλα πρόσθετα εξαρτήματα για τη σύνδεση (δείτε σχετικά στην ενότητα "Διαθέσιμα Πρόσθετα Εξαρτήματα").

Προσοχή! Η σύνδεση αναρρόφησης πρέπει να συναρμολογηθεί κατά τρόπο ώστε να μην ασκεί καμία μηχανική δύναμη στην αντλία ούτε να την περιορίζει.

Αν το αντλούμενο υλ ακάθαρτο, να χρησιμοποιείται οπωσδήποτε φίλτρο αναρρόφησης , για να προστατεύεται η αντλία από την άμμο και τις ακαθαρσίες.

Για να μην υπάρχει διαρροή νερού όταν είναι εκτός λειτουργίας η αντλία, συνιστάται μία βαλβίδα αντεπιστροφής. Όλες οι βιδωτές συνδέσεις πρέπει να στεγανοποιούνται με μονωτική ταινία σπειρωμάτων. Από τις τυχόν υφιστάμενες διαρροές αναρροφάται αέρας και μειώνεται ή παρεμποδίζεται η αναρρόφηση Ο σωλήνας αναρρό πρέπει να έχει εσωτερική διάμετρο τουλάχιστον 1" (25 mm). Πρέπει να ει λυγιστεί και να είναι αεροστεγής και ανθεκτικός στην Ο σωλήνας αναρρό πρέπει να είναι όσο το δυνατόν κοντύτερος, γιατί όσο αυξάνεται το μήκος του σωλήνα μειώνεται η απόδοση της αντλίας. Ο σωλήνας αναρρό πρέπει να έχει μία συνεχή ανοδική κλίση προς την αντλία, για να παρεμποδιστεί η δημιουργία θυλάκων αέρα. Πρέπει να διασφαλίζε επαρκής τροφοδοσία νερού, και το άκρο του σωλήνα αναρρόφησης πρέπει πάντοτε να βρίσκεται μέσα

Υπόδειξη: Είναι πι θανό να χρειαστείτε και άλλα πρόσθετα εξαρτήματα για τη σύνδεση (δείτε σχετικά στην ενότητα "Διαθέσιμα Πρόσθετα Εξαρτήματα").

Προσοχή! Ο σωλή νας πίεσης πρέπει να συναρμολογηθεί κατά τρόπο ώστε να μην ασκεί καμία μηχανική δύναμη στην αντλία ούτε να την περιορίζει. Όλες οι βιδωτές συνδέσεις θα πρέπει να στεγανοποιούνται με μονωτική ταινία σπειρωμάτων, για να παρεμποδίζεται η διαρροή Όλα τα μέρη το υ σωλήνα πίεσης πρέπει να είναι ανθεκτικά στην Όλα τα μέρη του σωλήνα πίεσης πρέπει να συναρμολογηθούν με τον τεχνικά ενδεδειγμένο τρόπο. A Κίνδυνος! θεκτικά στην πίεση μέρη καθώς και η μη άρτια από τεχνική άποψη συναρμολόγηση μπορεί να έχουν ως αποτέλεσμα να σπάσει ο σωλήνας πίεσης κατά τη λειτουργία. Το υγρό που εκτινάσσεται υπό υψηλή πίεση μπορεί να σας τραυματίσει!

5.5 Σύνδεση στο δίκτυο

παροχής ρεύματος A Κίνδυνος από τον ηλεκτρισμό! σκευή δεν πρέπει να λειτουργεί σε υγρό περιβάλλον και πρέπει οπωσδήποτε να πληρούνται οι εξής προϋποθέσεις: Η σύν δεση πρέπει να γίνεται πάντοτε μόνο σε πρίζες σούκο που έχουν εγκατασταθεί σωστά, διαθέτουν γείωση και έχουν Η τάση του ρεύματος και η ασφάλεια πρέπει να πληρούν τις προδιαγραφές που αναφέρονται στα Τεχνικά Χαρακτηριστικά. τωση λειτουργίας σε κολυμβητικές πισίνες, λιμνούλες κήπου και παρόμοια μέρη, η συσκευή πρέπει να διαθέτει διακόπτη διακοπής του ηλεκτρικού κυκλώματος σε περίπτωση διαρροής (30 mA) (DIN VDE 0100 -702, -738). Πρόκειται για μία γενική μας σύσταση για την προστασία Σε περίπτωση λειτουργίας σε εξωτερικό χώρο θα πρέπει οι ηλεκτρικές συνδέσεις να προστατεύονται από πιτσιλίσματα νερού και επίσης πρέπει να μην βρίσκονται μέσα στο νερό. Τα καλ ώδια προέκτασης πρέπει να έχουν μία επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Το καλώδιο των τυμπάνων περιτύλιξης καλωδίων πρέπει να είναι εντελώς ξετυλιγμένο.

5.6 Πλήρωση αντλίας και

Σε κάθε νέα σύν περίπτωση απώλειας νερού ή αναρρόφησης αέρα, θα πρέπει η αντλία να πληρωθεί με νερό. Η έναρξη της λειτουργίας χωρίς να υπάρχει πληρότητα νερού καταστρέφει την αντλία!

Υπόδειξη: Δεν απ αιτείται να πληρωθεί ο σωλήνας αναρρόφησης, γιατί η αντλία διαθέτει αυτόματη αναρρόφηση. Ανάλογα με το μήκος του σωλήνα και τη διάμετρό του μπορεί να χρειαστεί αρκετή ώρα μέχρι να δημιουργηθεί η απαιτούμενη πίεση.

1. Αφαιρέστε το ρυθμιστικό πλήρωσης

νερού μαζί με ολόκληρη την στεγανοποίηση.

2. Βάλτε αργά καθαρό νερό, μέχρι να

3. Αν επιθυμείτε να μειώσετε το χρόνο

αναρρόφησης, γεμίστε και τον σωλήνα αναρρόφησης.

4. Βιδώστε ξανά το ρυθμιστικό

πλήρωσης νερού με τη στεγανοποίηση.

5. Ανοίξτε τον σωλήνα πίεσης (γυρίστε

και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο), ώστε κατά την αναρρόφηση να μπορεί να διαφύγει ο αέρας. 6. Θέ στε σε λειτουργία τη συσκευή (δείτε σχετικά στην ενότητα "Λειτουργία").

7. Εάν εξέρχεται ομοιόμορφα το νερό,

θέστε τη συσκευή εκτός λειτουργίας. τλία και ο σωλήνας αναρρόφησης πρέπει να είναι συνδεδεμένοι και να έχουν πληρωθεί (δείτε σχετικά στην ενότητα "Πριν την έναρξη της λειτουργίας"). Προσοχή! Η αν τλία δεν πρέπει να λειτουργεί χωρίς νερό Πρέπει να υπάρχει διαθέσιμο επαρκές υλικό άντλησης (νερό). Αν δε ν ξεκινά ο κινητήρας, δεν δημιουργείται πίεση στην αντλία ή παρουσιάζονται συναφή φαινόμενα,

θέστε εκτός λειτουργίας τη συσκευή – και προσπαθήστε στη συνέχεια να αποκαταστήσετε τη βλάβη (δείτε σχετικά στην ενότητα "Προβλήματα και βλάβες"). Χαρακτηριστική καμπύλη άντλησης Η χαρακτηριστική καμπύλη άντλησης δείχνει ποια ποσότητα μεταφοράς υγρού μπορεί να επιτευχθεί σε συνάρτηση με το ύψος της μεταφοράς. (Χαρακτηριστική καμπύλη άντλησης για αναρρόφηση ύψους 0,5 m και σωλήνας αναρρόφησης 1"): (Χαρακτηριστική καμπύλη άντλησης για αναρρόφηση ύψους 0,5 m και σωλήνας αναρρόφησης 1"): (Χαρακτηριστική καμπύλη άντλησης για αναρρόφηση ύψους 0,5 m και σωλήνας αναρρόφησης 1"):

6.1 Θέση της αντλίας σε

Υπόδειξη: Η αντλία λειτο υργεί, για όσο χρονικό διάστημα είναι στη θέση λειτουργίας ο διακόπτης ενεργοποίησης/ απενεργοποίησης.

1. Τοποθετήστε το φις ρεύματος.

2. Θέστε σε λειτουργία την αντλία με το

διακόπτη ενεργοποίησης/απενεργοποίησης.

3. Ανοίξτε τον σωλήνα πίεση

και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο),

4. Βεβαιωθείτε ότι εξέρχεται νερό!

Προσοχή! Με κλ ειστό τον σωλήνα πίεσης αφήστε την αντλία να λειτουργήσει για 10 λεπτά το πολύ, αλλιώς είναι πιθανό λόγω της υπερθέρμανσης του νερού να υποστεί ζημία η αντλία.

6.2 Θέστε σε λειτουργία την

αντλία με το Hydromat (HWA)

Η αντλία με Hydroma t είναι σε ετοιμότητα λειτουργίας για όσο χρονικό διάστημα είναι στη θέση λειτουργίας ο διακόπτης ενεργοποίησης/απενεργοποίησης. Το Hydromat θέτ ει σε λειτουργία την αντλία, όταν απαιτείται νερό (με ανοικτό τον σωλήνα πίεσης η πίεση νερού πέφτει κάτω από την πίεση έναρξης λειτουργίας), θέτ ει εκτός λειτουργίας την αντλία περίπου 10 δευτερόλεπτα μετά το κλείσιμο του σωλήνα πίεσης (με κλειστό σωλήνα πίεσης ανεβαίνει η πίεση του νερού), ει εκτός λειτουργίας την αντλία για να μην λειτουργήσει χωρίς νερό η αντλία, όταν δεν αντλείται νερό (αέρας στον σωλήνα αναρρόφησης).

1. Τοποθετήστε το φις ρεύματος.

ε ότι ανάβει η λυχνία τάσης (20).

3. Ανοίξτε τον σωλήνα πίεσης.

4. Πατήστε το πλήκτρο επαναφοράς

(22). Η αντλί Αν δεν αντληθ εί νερό εντός 10 περίπου δευτερολέπτων, το Hydromat τίθεται εκτός λειτουργίας. Στη συνέχεια κρατήστε πατημένο το πλήκτρο επαναφοράς (22), μέχρι να τρέξει νερό. Αν δεν τρέξει νε ρό μετά από 3 περίπου λεπτά, ελέγξτε τον σωλήνα αναρρόφησης. A Κίνδυνος! Πριν από κάθε εργ ασία στη συσκευή:

τε τη συσκευή εκτός λειτουργίας.

2. Βγάλτε το φις ρεύματος.

βαιωθείτε ότι η συσκευή και τα συνδεδεμένα πρόσθετα εξαρτήματα δεν βρίσκονται υπό πίεση. Περαιτέρω εργασίε ς συντήρησης ή επισκευής, πέραν των εδώ περιγραφέντων, επιτρέπεται να διεξαχθούν μόνο από εξειδικευμένο τεχνικό προσωπικό.

7.1 Κίνδυνος παγετού

Προσοχή! Ο παγ ετός καταστρέφει τη συσκευή και τα πρόσθετα εξαρτήματά της, καθώς αυτά περιέχουν νερό! Αν υπάρχει κίνδυνος παγετού αποσυναρμολογήστε τη συσκευή και τα πρόσθετα εξαρτήματα και αποθηκεύστε τα λαμβάνοντας μέτρα προστασίας κατά του κινδύνου αυτού (δείτε σχετικά στην επόμενη

7.2 Αποσυναρμολογήστε τη

συσκευή και αποθηκεύστε την

1. Θέστε εκτός λειτουργίας τη

συσκευή, βγάλτε το φις ρεύματος.

2. Ανοίξτε τον σωλήνα πίεση

και ανοίξτε την κάνουλα του νερού ή το ακροφύσιο), και αφήστε να τρέξει κανονικά νερό.

3. Αδειάστε εντελώς την αντλία. Για το

σκοπό αυτό ξεβιδώστε το ρυθμιστικό εκκένωσης ύδατος στο κάτω μέρος της αντλίας.

τε τους σωλήνες αναρρόφησης και πίεσης από τη

5. Αποθηκεύστε τη συσκευή σε ένα

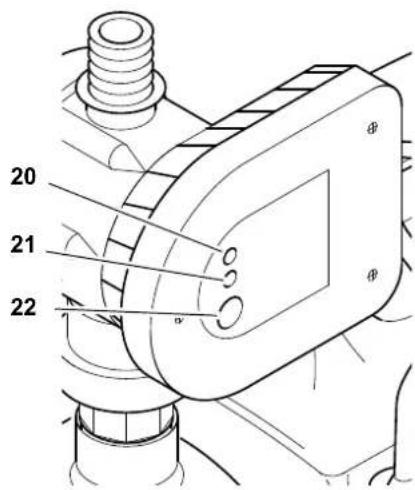

χώρο χωρίς παγετό (ελάχ. 5 °C). P 3300 S 20 Λυχνία τάσης (πράσινη) 21 Λυχνία άντλησης (λευκή) 22 Πλήκτρο επαναφοράς

7. Συντήρηση και φροντίδα48

A Κίνδυνος! Πριν από κά θε εργασία στη συσκευή:

στε τη συσκευή εκτός λειτουργίας.

2. Βγάλτε το φις ρεύματος.

αιωθείτε ότι η συσκευή και τα συνδεδεμένα πρόσθετα εξαρτήματα δεν βρίσκονται υπό

8.1 Αναζήτηση βλάβης

Η αντλία δεν λειτουργεί: Η αντλία δεν είναι εν εργοποιημένη. • Θέ στε σε λειτουργία την αντλία με τον διακόπτη ενεργοποίησης/ απενεργοποίησης. Το H ydromat είναι εκτός λειτουργίας. • Πατ ήστε το πλήκτρο επαναφοράς ν αντληθεί νερό εντός 10 περίπου δευτερολέπτων, κρατήστε πατημένο το πλήκτρο επαναφοράς μέχρι να εξέλθει Δεν υπάρχει τάση ρεύματος. έγξτε το καλώδιο, το φις, την πρίζα και την ασφάλεια. Πολύ χαμηλή τάση ρε ύματος. • Χρησιμοποιήστε καλώδια προέκτασης με επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Υπερθέρμανση κινητήρα,

εργοποίηση διάταξης προστασίας κινητήρα. • Με τά το κρύωμα η συσκευή τίθεται και πάλι αυτόματα σε λειτουργία. • Μερι μνήστε για την επάρκεια του αερισμού, κρατήστε ελεύθερη την οπή αέρα. • Να τη ρείται η μέγιστη θερμοκρασία τροφοδοσίας. Ακ ούγεται ο κινητήρας, αλλά δεν ξεκινά να λειτουργεί:

• Με τον κινητήρα εκτός

τουργίας, εισάγετε ένα κατσαβίδι ή κάποιο παρόμοιο εργαλείο διαμέσου της οπής αερισμού του κινητήρα και γυρίστε την πτερωτή. τλία φραγμένη ή ελαττωματική.

• Αποσυναρμολογήστε και καθαρίστε την αντλία.
• Καθαρίστε τον δια χύτη, και αν χρειάζεται, αντικαταστήστε τον.

• Καθαρίστε την πτερωτή, και αν

ειάζεται, αντικαταστήστε την. ία δεν αναρροφά σωστά ή παράγει πολύ θόρυβο κατά τη λειτουργία: Έλλειψη νερού.

Βεβαιωθείτε ότι υπάρχει διαθέσιμο επαρκές απόθεμα νερού. Μη στεγανός σωλήνας αναρρόφησης. • Στεγανοπο ιήστε τον σωλήνα αναρρόφησης και σφίξτε τις βιδωτές συνδέσεις. Ύψος αναρρό φησης πολύ μεγάλο.

• Να τηρείται το μέγιστο ύψος αναρρόφησης. • Τοπ οθετήστε την βαλβίδα αντεπιστροφής και γεμίστε με νερό τον σωλήνα αναρρόφησης. ρο αναρρόφησης (πρόσθετο εξάρτημα) φραγμένο.
• Καθαρίστε κι αν χρειασ τεί αντικαταστήστε. Η βαλβίδα αντεπ (πρόσθετο εξάρτημα) έχει φραγεί.

• Καθαρίστε κι αν χρειασ τεί αντικαταστήστε. Διαρροή νερού μεταξύ το και της αντλίας, μη στεγα νή η στεγανοποίηση δακτύλιου ολίσθησης. • Αντικατάσταση στεγανοποίησης ολισθητικού δακτύλιου. Αν τλία φραγμένη ή ελαττωματική.

• δείτε πιο πάνω. Πολύ χαμηλή πί Σωλήνας αναρρόφησης μη στεγανός ή ύψος ανα ρρόφησης πολύ μεγάλο. • δείτε πιο πάνω. Αν τλία φραγμένη ή ελαττωματική.
• δείτε πιο πάνω. A Κίνδυνος! Οι επισκευές σε ηλεκτ ρικές συσκευές πρέπει να πραγματοποιούνται μόνο από ηλεκτροτεχνίτες! Οι ηλεκτρικές συσκευές που χρήζουν επισκευής μπορούν να αποσταλούν στο τμήμα Service της αντιπροσωπείας στη χώρα σας. Τις διευθύνσεις μπορείτε να βρείτε στον κατάλογο ανταλλακτικών. Παρακαλούμε κατά την αποστολή προς επισκευή να μας δοθεί μία περιγραφή των προβλημάτων που διαπιστώσατε. Το υλικό συσκευασίας της συσκευής είναι 100 % αν ακυκλώσιμο. Οι άχ ρηστες πλέον συσκευές και τα πρόσθετα εξαρτήματα περιέχουν μεγάλες ποσότητες πρώτων και συνθετικών υλών, οι οποίες μπορούν να αποτελέσουν και αυτές αντικείμενο μίας παρόμοιας διαδικασίας ανακύκλωσης. Για τη συσκευή αυτή μπορείτε να βρείτε στα ειδικά καταστήματα τα ακόλουθα πρόσθετα εξαρτήματα.

Εικόνες και αριθμούς παραγγελίας μπορείτε να βρείτε στο τέλος των οδηγιών λειτουργίας. A Σετ σύνδεσης αντλίας (MSS 310 – HWA/P), πλήρες με δι πλό μαστό, βαλβίδα αντεπιστροφής, κοντό φίλτρο, πλενόμενο στοιχείο φίλτρου, σπιράλ σωλήνας 1 m πλήρη μονωτική ταινία σπειρωμάτων. B Σε τ σύνδεσης αντλίας (MSS 380 – HWW), πλήρες με δι πλό μαστό, βαλβίδα αντεπιστροφής, μακρύ φίλτρο, πλενόμενο στοιχείο φίλτρου, σπιράλ σωλήνας 1 m πλήρη μονωτική ταινία σπειρωμάτων. C Σετ σύνδεσης αντλίας (MSD 200 – HWW/P), πλήρες με δι πλό μαστό, βαλβίδα αντεπιστροφής, μακρύ φίλτρο, πλενόμενο στοιχείο φίλτρου, σπιράλ σωλήνας 1 m πλήρη μονωτική ταινία σπειρωμάτων. D Σετ σύνδεσης αντλίας (MSD 1000 – HWA), πλήρες με δι πλό μαστό, βαλβίδα αντεπιστροφής, μακρύ φίλτρο, πλενόμενο στοιχείο φίλτρου, σπιράλ σωλήνας 1 m πλήρη μονωτική ταινία σπειρωμάτων. E Φίλτρο (αντλίας κήπου), Σύνδεση 1", κοντό, πλήρες με πλενόμ ενο πλαστικό στοιχείο φίλτρου.F Φί λτρο (για παροχή νερού για οικιακές χρήσεις), Σύνδεση 1", μακρύ, πλήρες με πλενόμ ενο πλαστικό στοιχείο φίλτρου. G Σπιράλ σωλήνας 1" (στάνταρ)

ήρης με ταχυσύνδεσμο ασφαλείας και φίλτρο με ποδοβαλβίδα 2) 7 m, πλ ήρης με ταχυσύνδεσμο ασφαλείας και φίλτρο με ποδοβαλβίδα. H Σπιράλ σωλήνας 1" (επαγγελματικός)1) 1,5 m, πλήρ ης, αμφίπλευρος με ταχυσύνδεσμο ασφαλείας 2) 4 m, πλ ήρης με ταχυσύνδεσμο ασφαλείας και φίλτρο με ποδοβαλβίδα 3) 7 m, πλ ήρης με ταχυσύνδεσμο ασφαλείας και φίλτρο με ποδοβαλβίδα. I Σωλήνας με οπλισμό απ ό σύρμα 500 mm

8. Προβλήματα και βλάβες

11. Διαθέσιμα Πρόσθετα

J Πολυπροσαρμογέας 1" ιδανικός για σύνδεση σε αντλία με σύνδεση 1" ΕΣΣ

Σ=εξωτερικό σπείρωμα, ΕΣΣ=εσωτερικό σπείρωμα) K Hydrostop, για αυτόματη θέσ

λειτουργίας όταν δεν υπάρχει νερό, δεν επιτρέπει να μείνει χωρίς νερό

L Διακ όπτης διακοπής λειτουργίας χωρίς νερό, με καλώδιο 10 m, δεν επιτρέπει να μείνει χωρίς νερό η αντλία κατά την αναρρόφηση από μία δεξαμενή, κολυμβητική πισίνα κλπ M Μ ονωτική ταινία σπειρωμάτων, ρολό 12 m. N Στο ιχείο φίλτρου, πλενόμενο,

για μηχανικό προ φιλτράρισμα άμμου, επαναχρησιμοποιήσιμο. O Στοιχείο φίλτρου, πλενόμενο,

για μηχανικό προ φιλτράρισμα άμμου, επαναχρησιμοποιήσιμο

12. Τεχνικά Χαρακτηριστικά

ύματος V 230 ~ 1 Συχνότητα Hz 50 Ονομαστική ισχύς W 1100 1300 Ονομαστική ένταση ρεύματος A 4,5 4,5 Ελάχιστη ασ φάλεια (χρονικής καθυστέρησης ή διακοπή κυκλώματος τύπου Β) A 10 10 Πυκνωτής λειτο υργίας F 16 20 Ονομαστικός αριθ μός στροφών min

τητα άντλησης l/h 3300 4000

ος άντλησης. m 45 48

η άντλησης bar 4,5 4,8

ος αναρρόφησης m 8 8

κρασία παροχής °C 35 35 Θερμοκρασία περιβάλλοντος °C 5 ... 40 5 ... 40 Βαθμός προστασίας IP X4 X4

στασίας I I Κλάση μόνωσ ης B B

Έμβολο αντλίας Πτερωτή αντ

Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας Noryl

Σύνδεση ανα ρρόφησης (εσωτερικό

εσης (εξωτερικό σπείρωμα)

ρξης λειτουργίας περίπου bar 1,5 1,5 Διαστάσεις (χωρίς συν

Βάρος χωρίς νερό Βάρος με πλή

ομπής θορύβων (στη μέγιστη πίεση) Στάθμη ακουστ ικής ισχύος L WAm Στάθμη ηχητικής πίεσης L WAd dB(A) dB(A)

Μέγιστο μήκος για καλώδια πρ

τομή σύρματος 3 x 1,0 mm

για διατομή σύρματος 3 x 1,5 mm
