BRUGSANVISNING HWA 4000 S METABO

OBS : Det anbefales at der anven- des en kontraventil på indsug- ningsåbningen på denne pumpe

2. Læses først! ..............................31

5. Før idriftsættelsen ....................32

5.6 Fyldning af pumpe

7. Vedligeholdelse og pleje..........34

Denne betjeningsvejledning blev udfor- met således at du hurtigt og sikkert kan arbe jde med dit apparat. Her er en lille vejledning i hvordan denne betjenings- vejledning bør læses:

æs betjeningsvejledningen helt igennem før idriftsættelsen. Vær særlig opmærksom på sikker- hedsanvisningerne. Denne betjeningsvejledning hen- vender sig til personer med tekniske

ndskaber i omgangen med appa- rater af den her beskrevne type. Har

u ingen erfaring i brug af sådanne apparater, bør du få hjælp fra en mere erfaren person. Opb evar dokumenter, der følger med dette apparat, for at du kan slå op i dem efter behov. Opbevar kvit- teringen til eventuelle garantikrav.

dlånes eller sælges apparatet, skal alle medleverede dokumenter følge med. Producenten påtager sig intet ans- var for skader, som opstår, som føl- ge af at denne betjeningsvejledning

kke blev overholdt. Informationerne i denne betjeningsve- jledning er markeret som følger: Fare! Advarer mod personska- der eller miljøskader. Risiko for stød! Advarer mod personska- der på grund af elektrici- tet. NB! Advarer mod tingskader. OBS: Supplerende informationer. Tall ene i illustrationerne (1, 2, 3, ...)

r fortløbende gennemnummere- ret;

fererer til de tilsvarende numre i parenteserne (1), (2), (3) ... i den tilhørende tekst. Handlingsanvisninger, ved hvilke rækkefølgen skal overholdes, er gennemnummereret. Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt. Opstillinger er markeret med en streg. Dette apparat anvendes til pumpning af rent vand i hu s og have, til overrisling og vanding,

Apparatet må ikke anvendes til drikke- vandsforsyning eller til pumpning af lev- nedsmidler. Eksplosive, brandfarlige, aggressive eller sundhedsskadelige midler må ikke pumpes. Apparatet er ikke egnet til erhvervsmæs- sig eller industriel anvendelse. Ændringer på apparatet samt ved brug af de le, som ikke er testet eller godkendt af producenten, er ikke tilladte! Al anden anvendelse er i modstrid med apparatets formål. Producenten påtager sig intet ansvar for skader, som opstår som følge af ukorrekt anvendelse.

4.2 Generelle sikkerhedsan-

visninger Børn og unge samt personer, som ikke har læst betjeningsvejledningen, må ikke anvende apparatet. Ved anvendelse på svømmebassiner og damme samt i disses områder skal fors- krifterne iht. DIN VDE 0100 -702, -738 overh oldes. Såfremt apparatet skal anvendes i hus- holdningens vandforsyning skal de lovp- ligtige forskrifter vedrørende vand og afløbsvand samt bestemmelserne i hen- hold til DIN 1988 overholdes. De følgende øvrige farer består princi- pielt kun ved drift af pumper og trykbe- holdere – de kan ikke undgås helt selv ved go de sikkerhedsforanstaltninger.

Fare pga. påvirkninger af miljø- et! Værktøjet må ikke udsættes for regn. Apparatet må ikke anvendes i våde omgivelser. Apparatet må ikke anvendes i rum, der er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!

Fare gennem varmt vand! Hvis pressostatens frakoblingstryk pga. dårlige trykforhold eller en defekt pres- sostat ikke opnås, kan vandet i apparatet

ive opvarmet gennem intern cirkulation. Herved kan der opstå skader og utæthe- der på pumpen og tilslutningslednin- gerne, og varmt vand kan træde ud. Risiko for forbrændinger! Pum pen må kun køres maks. 5 minutter mod en lukket trykledning. Adsk il pumpen fra strømnettet og lad den køle af. Inden gentagen ibrugtagning skal det af fagperso- nale kontrolleres, at anlægget fun- gerer fejlfrit.

ndstrålen må ikke rettes direkte mod apparatet eller andre elek- triske dele! Der er risiko for strømstød! Tag ik ke om stikket med våde hæn- der! Stikket trækkes altid ud ved stikket, ikke ved kablet. Beskyttelseskontakt-stikdåsen eller stikforbindelsen med forlængerled- Indholdsfortegnelse

DANSK ning skal placeres i et område uden risiko for oversvømmelser. Forlængerledninger skal have til- strækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud. Strømkabel og forlængerledning må ikke knækkes, klemmes, strækkes eller køres over; de skal beskyttes mod skarpe kanter, olie og varme.

Forlængerledningen skal lægges således, at den ikke kommer i kontakt med den væske, der skal pumpes. Træk stikket ud: Før alle arbejder på maskinen; hvis d er er personer i svømme- bassinet eller i dammen.

rhandler. Apparatet må ikke sæt- tes i drift. Kontroller apparatet, især kabel og stik for eventuelle beskadigelser hver gang apparatet tages i brug. Der er risiko for strømstød! Er apparatet beskadiget må det først anvendes igen, efter at det er blevet repareret af fagfolk. Du må ikke selv udføre reparationer på maskinen! Kun uddannet perso- nale må foretage reparationer på pumpe r og trykbeholdere.

s. oversvømmede lokaler, medført af apparatfejl eller -mangler: Planlæg egnede sikkerhedsforan- staltninger, f.eks.: alarm ell

vt. skader, der opstår ved, at pumpe n ikke blev brugt iht. tilsigtet brug. pumpe n blev overbelastet gennem vedvarende drift. pumpe n ikke blev brugt og opbeva- ret frostbeskyttet. der blev gennemført egenrådige ændringer på pumpen. Reparatio- ner på el-udstyr må kun gen- nemføres af el-fagfolk! der b lev anvendt reservedele, der ikke er afprøvet og godkendt af pro- ducenten. der blev anven dt uegnet raparati- onsmateriale (armaturer, tilslut- ningsledninger osv.). Egnet installationsmateriale: trykbe standig (min. 10 bar) varmebestandig (min. 100 °C) Apparatet er nemt at montere og tilslutte. I tilfælde af tvivl kontakt forhandleren eller en elektriker.

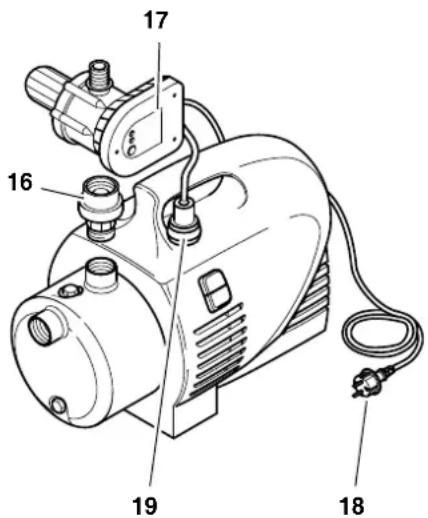

OBS: Før første ibrugtagning skal hyd romaten skrues fast (billedet afhæn- ger af modellen).

1. Kontroller om pumpen er slået fra og

pumpens stik (18) ikke er sat i.

Apparatet skal stå på en lodret, plan flade, der er egnet til apparatets vægt med vandpåfyldning. For at undgå vibrationer, bør appa- ratet opstilles på et elastisk under- lag. Opstillingsstedet skal være godt udluftet og beskyttet mod vejrlig. Ved anvendelse til damme og svømmebassiner skal apparatet opstilles beskyttet mod oversvøm- melser og sikres, så det ikke falder ned i vandet. Derudover skal de lovpligtige krav overholdes for elek- triske apparater.

OBS: Der kræves muligvis andet til- behør til tilslutningen (se "Leverbart til- behør").

NB! Indsugningsledningen skal

nteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

mpen er slukket, anbefales det at der påmonteres en kontraventil. Alle skrueforbindelser skal tættes med et gevindtætningsbånd; læka- ger medfører luftindsugning og for- ringer eller forhindrer vandindsug- ningen.

dsugningsledningen bør have en indvendig diameter på mindst 1" (25 mm); den skal være knæk-, tryk- og vakuumfast. Indsugningsledningen bør være så kort som muligt, da pumpeeffekten forringes jo længere ledningen er. Indsugningsledningen bør konstant stige mod pumpen for at forhindre luftlommer. Det skal sikres, at der er tilstrække- lig vandtilførsel, og indsugningsled- ningens ende bør altid være i van- det.

5.4 Tilslutning af tryk

OBS: Der kræves muligvis andet til- behør til tilslutningen (se "Leverbart til- behør").

NB! Trykledningen skal monteres

ledes, at den ikke udøver mekanisk kraft eller spændinger på pumpen. Alle skrueforbindelser bør tætnes med gevindtætningsbånd, for at for- hindre at der trænger vand ud. Samtlige dele i trykledningen skal være tryksikre. Samtlige dele i trykledningen skal være korrekt monterede.

Fare! Anvendes der ikke tryksikre

le eller er monteringen foretaget ukyndigt kan trykledningen gå i styk- ker under anvendelsen. Væsken, der

røjter ud med højt tryk, kan forår- sage alvorlige skader!

5. Før idriftsættelsen

Der er fare pga. elektricitet! Apparatet må ikke anvendes i fugtige

givelser og kun ved følgende betingelser: Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt installeret, jordet og kontrolleret.

etspænding og beskyttelse skal overholde de tekniske data.

kal apparatet drives med et fejl- strømsrelæ (et HFI-relæ, 30 mA) (DIN VDE 0100 -702, -738). Følgende generelle foranstaltnin- ger til personbeskyttelse anbefa- les.

d brug i det fri skal de elek- triske forbindelser være beskyttet

od vand; de må ikke ligge i vand. Forlængerledninger skal have til- strækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud.

NB! For hver tilslutning eller i for- bindelse med udsivning af vand eller

dsugning af luft skal pumpen fyldes med vand. Tilsluttes pumpen uden vandpåfyldning, ødelægges den!

OBS: Indsugningsledningen behøver ikke at blive påfyldt, da pumpen selv suger vandet ind. Alt efter ledningens længde og -diameter kan det dog tage nogen tid, før trykket er opbygget helt.

1. Vandpåfyldningsskruen skrues ud

sammen med pakningen.

2. Hæld langsomt rent vand i, indtil

3. Såfremt du ønsker at afkorte

ndsugningstiden, kan indsugnings- ledningen også fyldes.

4. Vandpåfyldningsskruen skrues i

igen sammen med pakningen.

røjtedyse åbnes), så luften kan strømme ud ved indsugningen.

6. Tilslut apparatet (se "Drift").

7. Siver der vand ud, skal apparatet

ås fra. Pumpe og indsugningsledning skal være tilslu ttede og fyldte (se "Før idriftsæt- telse").

NB! Pumpen må ikke løbe tør. Der

al altid være tilstrækkelig medium (vand) i apparatet. Såfremt motoren ikke starter, pum- pen ikke opbygger tryk eller der

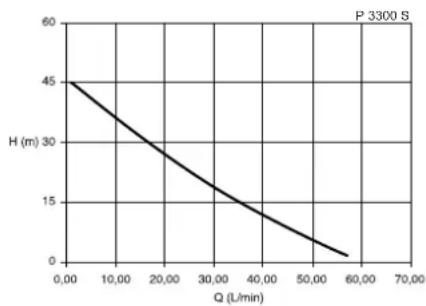

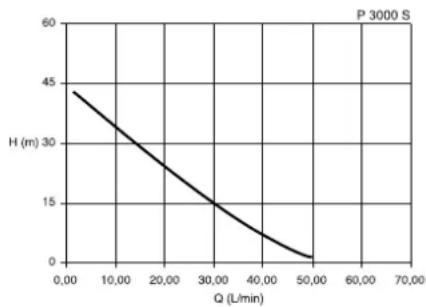

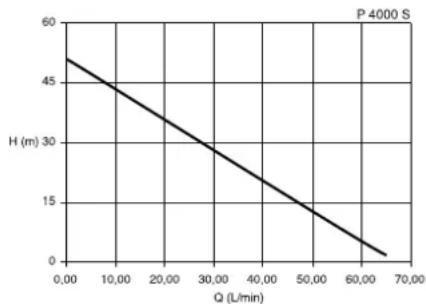

mpekapacitet der kan opnås afhæn- gigt af pumpemængden. (Pumpekarakteristik for sugehøjde 0,5 m

1"-indsugningsslange.) (Pumpekarakteristik for sugehøjde 0,5 m

1"-indsugningsslange.) (Pumpekarakteristik for sugehøjde 0,5 m

OBS: Pumpen arbejder så længe start-/ stop-kontakten er slået til.

4. Kontroller, om der kommer vand ud!

NB! Er trykledningen lukket, må pumpen højst arbejde i 10 minutter, ellers kan der opstå skader i pumpen, hvis vandet bliver overophedet.

OBS: Pumpen er driftsklar med hydromaten, så længe start-/stop-kontakten er slået til. Hydromaten tæn der for pumpen, når der kræves vand (er trykledningen åben, falder vandtrykket ned under starttrykket); stopper pumpen ca. 10 sekunder efter at trykledningen er lukket (når trykledningen er lukket stiger vand- trykket); stopper pumpen til beskyttelse mod tørløb, når der ikke transporteres vand (luft i indsugningsledningen).

2. Kontroller om spændingslampen

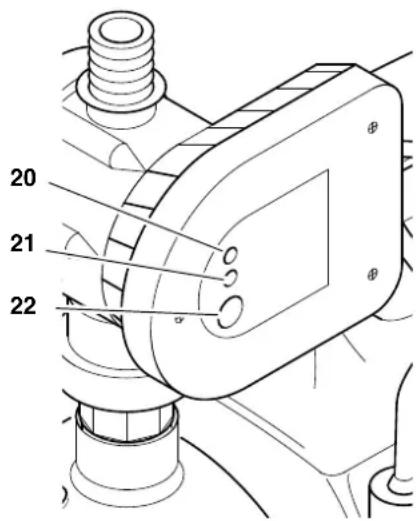

P 3300 S 20 Spændingslampe (grøn) 21 Pumpelampe (hvid) 22 Reset-tast

3. Åben for trykledningen.

4. Tryk på reset-tasten (22). Pumpen

starter op. Tran sporteres der intet vand efter ca. 10 sekunder, slår hydromaten fra. Hol d reset-tasten (22) trykket inde, indtil der kommer vand ud. Kommer der ikke vand ud efter ca. 3 minutter, kontrolleres indsugnings- ledningen.

Fare! Før alle arbejder på maskinen:

tet tilbehør er trykløst. Andre vedligeholdelsesarbejder eller

parationer, end de der er beskrevet her, må kun udføres af fagfolk.

NB! Frost ødelægger apparat og til- behør, da disse indeholder vand! Afmon ter apparat og tilbehør ved risiko for frost og opbevar dem bes- kyttet mod frost (se følgende afsnit).

1. Sluk for apparatet, træk stikket ud.

2. Åben trykledningen (vandhane eller

sprøj tedyse åbnes), så vandet kan løbe helt ud.

rum, der er beskyttet mod frost (mindst 5 °C).

Fare! Før alle arbejder på maskinen:

Pumpen kører ikke: Pumpen er ikke startet.

• Tænd for pumpen på start-/stop- kontakten. Hydromaten er slåe t fra.

• Tryk på reset-tasten. Transporteres der intet vand efter ca. 10 sekunder, trykkes der på reset-tasten, indtil der kommer vand ud.

• Kabel, stik, stikdåse og sikring kontrolleres. For la v netspænding.

• Anvend et forlængerkabel med

lstrækkeligt tværsnit (se "Tekni- ske data"). Motor overophedet, motorbeskyt- telse udløst.

• Efter afkølingen genstarter appa- ratet automatisk.

• Sørg for tilstrækkelig udluftning, hold ventilationsåbningerne frie.

n skruetrækker el.lign. ind igen- nem motorens ventilationsåb- ning og ventilatoren drejes. Pumpen er tilstoppet eller defekt.

• Pumpen afmonteres og rengø- res.

• Diffusoren rengøres, udskiftes når nødvend igt.

• Ventilator rengøres, udskiftes når nødvendigt. Pumpen suger ikke korrekt eller lar- mer meget: Vandma ngel.

• Kontroller, om der er tilstrækkelig vand.

dsugningsledning utæt.

• Indsugningsledning tætnes, skru eforbindelserne spændes efter. Sugeh øjde for stor.

• Overhold maksimal sugehøjde.

• Rengøres, udskiftes når nødven- digt. Kontraventil (tilbehør) blokeret.

• Rengøres, udskiftes når nødven- digt. Der siver vand ud mellem motor og pumpe, glideringstætning utæt.

• Udskift glideringstætningen. Pumpen er tilstoppet eller defekt.

dsugningsledning utæt eller sugehøjde for stor.

Fare! Reparationer på el-værktøj må

n udføres af en elektriker! El-værktøj, der skal repareres, kan ind- sendes til den lokale service-afdeling. Adressen står ved reservedelslisten. Ved indsendelse til reparation skal den fastslåede fejl beskrives. Apparatets emballage kan genbruges. Brugte apparater og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanven- des. Til dette apparat findes følge nde tilbehør i forretningerne.

7. Vedligeholdelse og pleje

11. Leverbart tilbehør35

suge kurv med bundventil;

3) 7 m, komplet med snaplåse og

suge kurv med bundventil; I Arme ret slange 500 mm J Universaladapter 1" ideel til tilslutning til pumpe med 1" IG-ada pter (UG=udv. gevind, IG=indv. gevind) K Hydrostop, stopper pumpen automatisk når der er vand mangel, forhindrer at pum- pen kører tør. L Tørløb s-stopkontakt, med 10-m-kabel, forhindrer at pum- pen løber tør ved indsugning fra beh older, svømmebassiner etc. M Gevi ndtætningsbånd, 12-m-rulle. N Filter indsats kan vaskes, kort, til mekanisk forfiltrering af sand, kan genanvendes. O Fil terindsats kan vaskes, lang, til mekanisk forfiltrering af sand, kan gen anvendes.

P 3300 S HWA 3300 S P 4000 S HWA 4000 S Netspænding V 230 ~ 1 Frekvens Hz 50 Mærkeeffekt W 1100 1300 Mærkestrøm A 4,5 4,5 Sikring min. (træg eller B-automat) A 10 10 Driftskondensator F 16 20 Nominelt omdrejningstal min

Hydromat Starttryk ca. bar 1,5 1,5 Dimensioner (uden tilslutninger) Længde Bredde Højde

470 / 470 250 / 250 300 / 415 470 / 470 250 / 250 300 / 415 Vægt Vægt tom Vægt med vandpåfyldning

Maksimal længde til forlængerledning ved 3 x 1,0 mm

tværsnit ved 3 x 1,5 mm
