GEBRUIKSAANWIJZING HWA 4000 S METABO

Origineel gebruikaanwijzing

La pompe se met en marche.

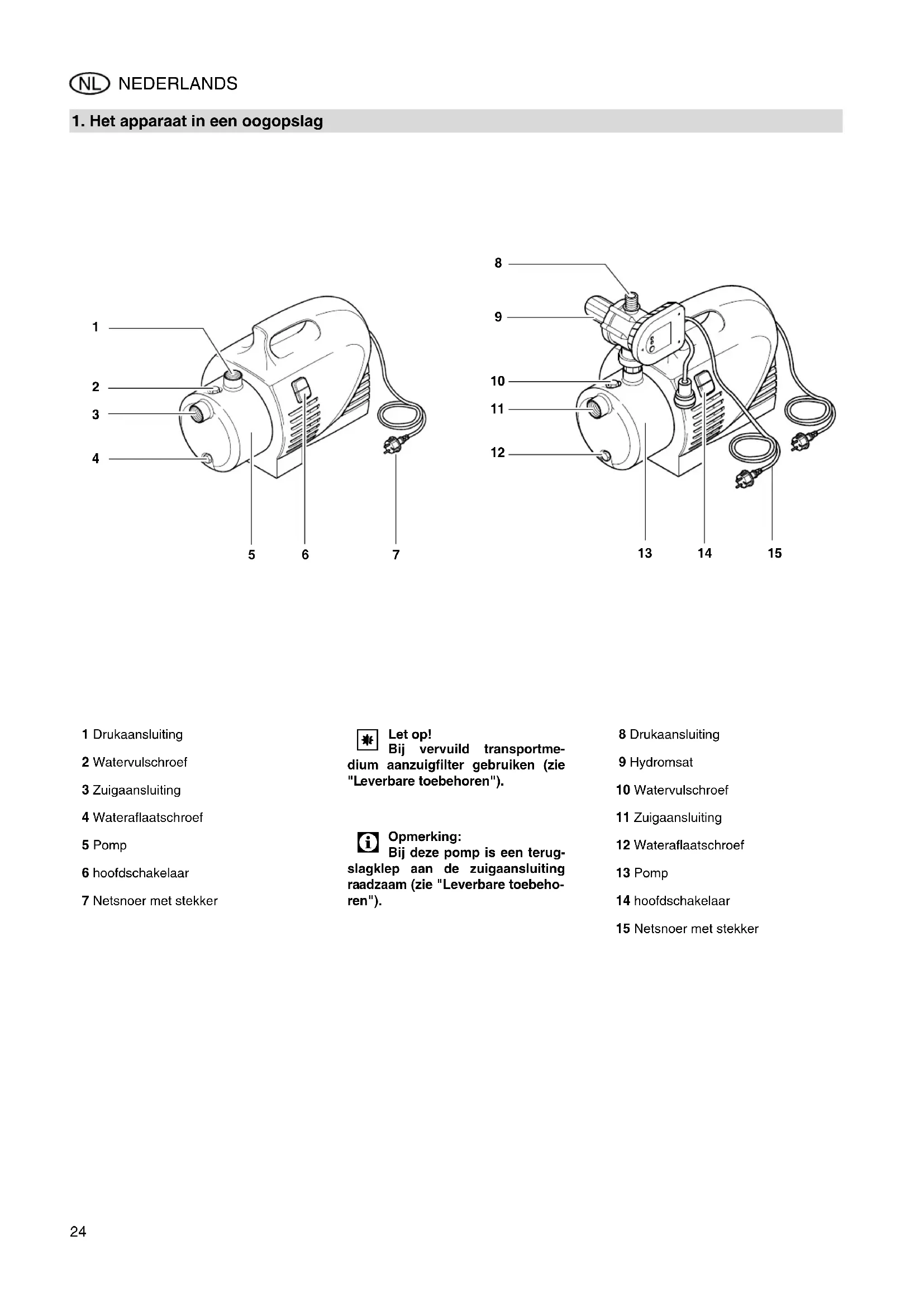

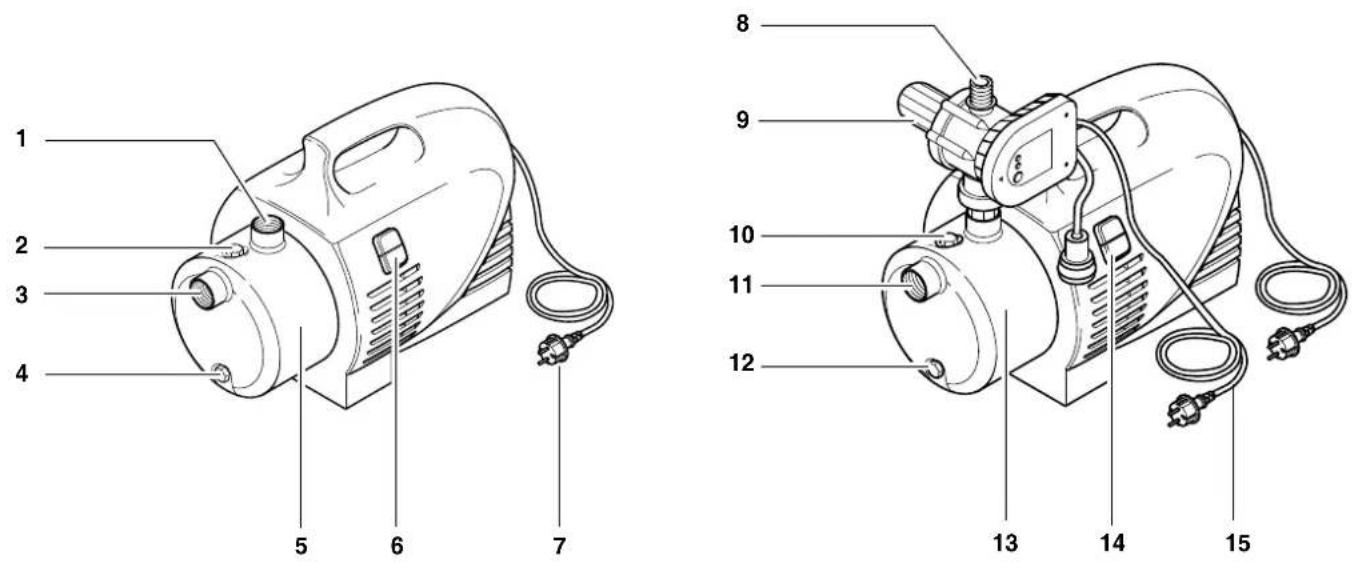

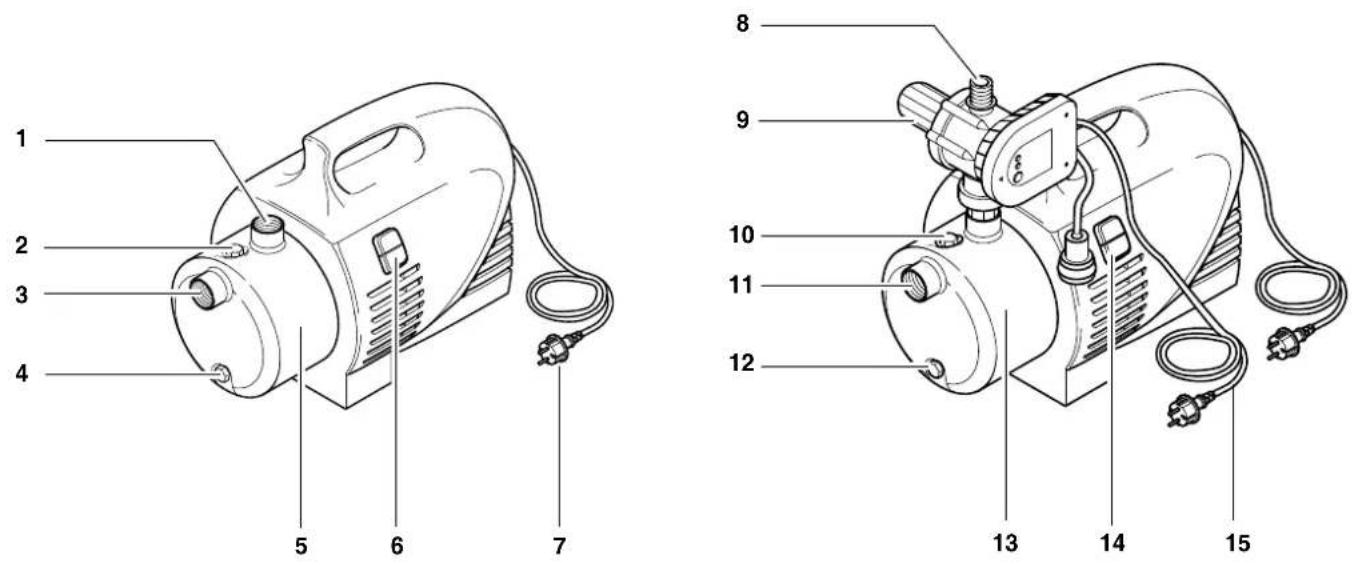

1. Het apparaat in een oogopslag

1 Drukaansluiting 2 Watervulschroef 3 Zuigaansluiting 4 Wateraflaatschroef 5 Pomp 6 hoofdschakelaar 7 Netsnoer met stekker

Let op! Bij vervuild transportme- dium aanzuigfilter gebruiken (zie

Opmerking: Bij deze pomp is een terug- slagklep aan de zuigaansluiting

adzaam (zie "Leverbare toebeho- ren"). 8 Drukaansluiting 9 Hydromsat 10 Watervulschroef 11 Zuigaansluiting 12 Wateraflaatschroef 13 Pomp 14 hoofdschakelaar 15 Netsnoer met stekker XP0029H2.fm Handleiding NEDERLANDS25 NEDERLANDS

1. Het apparaat in een

3. Toepassingsgebied

4.1 Voorgeschreven gebruik

van het systeem..........................25

veiligheidsvoorschriften

5. Voor het gebruik .......................26

5.1 Hydromaat monteren

(aleen voor HWA) .......................26

5.2 Plaatsing.....................................26

5.3 Zuigleiding aansluiten

5.6 Pomp vullen en aanzuigen .........27

6. Bediening ..................................27

6.1 Pomp in bedrijf nemen................27

6.2 Pomp met hydromaat (HWA)

in bedrijf nemen ..........................27

Deze gebruiksaanwijzing werd zo

maakt dat u snel en veilig met uw apparaat kunt werken. Hier een kleine wegwijzer hoe u deze gebruiksaanwij- zing dient te lezen:

ees deze gebruiksaanwijzing vóór de ingebruikneming geheel door en besteed daarbij vooral aandacht aan het hoofdstuk "Veiligheidsvoorschrif- ten”.

eze gebruiksaanwijzing richt zich tot personen met technische grond- kennis in het werken met apparaten

als het hier beschreven apparaat. Wanneer u helemaal geeni ervaring met dergelijke apparaten heeft, dient u eerst de hulp van ervaren personen inroepen. Bewaar alle met het apparaat gele- verde documenten, zodat u deze bij

ehoefte kunt raadplegen. Bewaar het koopbewijs voor eventuele garantiegevallen.

anneer u het apparaat uitleent of verkoopt, geef dan alle meegele- verde documenten mee.

or beschadigingen die ontstaan omdat deze gebruiksaanwijzing niet werd opgevolgd, stelt zich de fabri- kant niet aansprakelijk. De informaties in deze gebruiksaanwij- zing zijn als volgt gekenmerkt: Gevaar! Waarschuwing voor lich amelijk letsel of schade aan het milieu. Gevaar voor elektrische schok! Waarschuwing voor lich amelijk letsel door elektriciteit. Let op! Waarschuwing voor materiële schade. Opmerking: Aanvullende informaties.

ijfers in afbeeldingen (1, 2, 3, ...)

ntekenen afzonderlijke delen;

jn doorlopend genummerd;

fereren naar de passende cij- fers tussen haakjes (1), (2), (3) ... in de naburige tekst. Handelingen, waarbij op de volg- orde moet worden gelet, zijn door- gaand genummerd. Handelingen met willekeurige volg- orde zijn met een punt gekenmerkt. Opsommingen zijn met een streep gekenmerkt. Dit apparaat dient voor het transporteren van zuiver water in huis- en tuinomge- ving, voor beregening en besproeiing,

ls fontein-, regen- en gebruikswa- terpomp,

or het leegpompen van zwemba- den, tuinvijvers en waterreservoirs. De maximaal toegestane temperatuur van het transportmedium bedraagt 35 °C.

4.1 Voorgeschreven gebruik

van het systeem Het apparaat mag niet worden gebruikt voor drinkwatervoorziening of het trans- porteren van levensmiddelen. Explosieve, ontvlambare, agressieve of schadelijke stoffen mogen niet worden getransporteerd. Het apparaat is niet geschikt voor indus- trieel gebruik. Wijzigingen aan het apparaat of het

bruik van onderdelen die niet zijn goedgekeurd en vrijgegeven door de fabrikant zijn niet toegelaten. Ieder ander gebruik geldt als onregle- mentair. Voor beschadigingen die door

reglementair gebruik ontstaan, over- neemt de fabrikant geen verantwoor- ding.

4.2 Algemene veiligheids-

voorschriften Kinderen, jonge mensen en personen die niet vertrouwd zijn met de inhoud van de handleiding mogen het apparaat niet gebruiken. Bij gebruik aan zwembassins en tuinvij- vers en hun beschermbereik dient er reken ing te worden gehouden met de bepalingen volgens DIN VDE 0100 -702, -738. Als het apparaat wordt gebruikt voor de leidingwatervoorziening, moeten de wet- telijke water- en afvalwatervoorschriften conform DIN 1988 worden nageleefd. Het volgende restrisico bestaat princi- pieel bij het bedrijf van pompen en druk- vaten - ze laten zich ook door veilig- heidsmaatregelen niet geheel verhe lpen.

Gevaar door omgevingsinvloe- den! Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige omgeving. Geb ruik het apparaat niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistof- fen of gassen!

Gevaar door heet water! Als de uitschakeldruk van de drukscha- kelaar door slechte drukverhoudingen of

or een defecte drukschakelaar niet wordt bereikt, kan het water in het appa- raat verhit raken door interne circulatie. Daardoor kunnen beschadigingen en lekke n optreden aan het apparaat en de aansluitleidingen, waardoor heet water kan ontsnappen. Verbrandingsgevaar!

paraat max. 5 minuten tegen gesloten drukleiding laten werken.

paraat van het stroomnet schei- den en laten afkoelen. Correcte wer- king van de installatie laten contro- leren vooraleer deze opnieuw in

Gevaar door elektriciteit!

icht de waterstraal niet direct op het apparaat of andere elektrische delen! Levensgevaar door elektri- sche schok!

aak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact. Inhoudstafel

3. Toepassingsgebied en

NEDERLANDS Het veiligheidswandcontactdoos of de steekverbinding met een verleng

kabel moeten zich in een overstro- mingsveilig bereik bevinden. Verlengsnoeren moeten een vol- doende grote aderdoorsnede bezit- ten (zie "Technische gegevens“). Kabeltrommels moeten volledig afgerold zijn. Netkabel en verlengkabel niet knik- ken, knellen, rukken of overrijden;

gen scherpe kanten, olie en hitte beschermen. Het verlengsnoer mag niet in con- tact komen met de te transporteren vloeistof. Netstekker uit het stopcontact trek- ken: vóór all e werkzaamheden aan het apparaat; wann eer zich personen in het zwembad of in de tuinvijver bevinden.

Gevaar door gebreken aan het apparaat! Als u bij het uitpakken van het appa- raat transportschade vaststelt, dan

et u daar onmiddellijk uw leve- rancier van op de hoogte stellen. Neem het apparaat niet in bedrijf. Controleer het toestel, vooral netka- bel en netsteker vóór iedere inge- bruikneming op eventuele beschadi- gingen. Levensgevaar door elek trische schok! Een beschadigd apparaat mag pas opnieuw worden gebruikt nadat het deskundig werd hersteld. Voer nooit zelf herstellingen uit aan het apparaat! Uitsluitend vakmen- sen mogen reparaties aan pompen en drukvaten uitvoeren.

Opgelet! Om waterschade te vermijden, bijv. overstroomde kamers, veroor- zaakt door storingen of gebreken van

schikte veiligheidsmaatregelen plannen, bijv.: Alarminrich ting of opvangbekken met bewaking De fabrikant aanvaardt geen aansprake- lijkheid voor eventuele schade die vero- orzaakt wordt door

utief gebruik van het apparaat. overbe lasting van het apparaat door permanent gebruik. geb ruik of bewaring van het appa- raat zonder vorstbescherming. het ui tvoeren van eigenmachtige veranderingen aan het apparaat. Reparaties aan elektrische appara- ten mogen alleen worden uitgevoerd doo r een elektromonteur! het gebruik van onderdelen die niet door de fabrikant gecontroleerd en vrijgegeven zijn. het ge bruik van ongeschikt installa- tiemateriaal (armaturen, aansluitlei- dingen, enz.). Geschikt installatiemateriaal: drukbe stendig (min. 10 bar) warmtebestendig (min. 100 °C) U kunt het apparaat makkelijk zelf plaat- sen en aansluiten. Raadpleeg in geval van twijfel uw han- delaar of een elektromonteur.

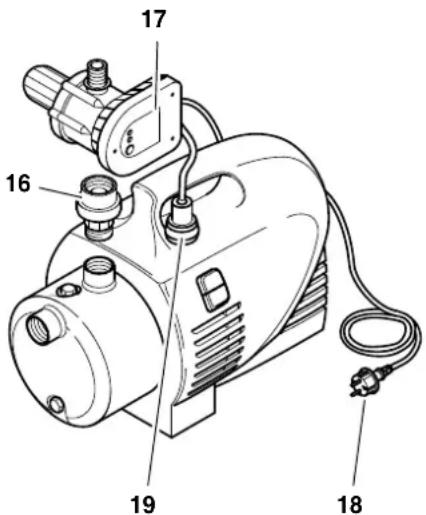

Opmerking: Vóór de eerste ingebruikname moet de hydromaat worden aange- schroefd (afbeelding al naar uitvoering).

1. Controleren of de pomp uitgescha-

keld en de netstekker van de pomp (18) niet ingestoken is.

2. Adapter (16) op de drukaansluiting

van de pomp schroeven.

3. Hydromaat (17) op de adapter zet-

ten en met wartelmoer vastschroe- ven.

4. Hydromaat zo uitrichten dat zijn

bed ienzijde gemakkelijk bereikbaar is.

5. Netstekker van de pomp (18) in de

netkoppeling (19) van de hydromaat steken.

Het apparaat moet op een horizon- tale, vlakke ondergrond staan, die geschi kt is voor het gewicht van het apparaat met watervulling. Om trillingen te vermijden, dient het apparaat op een elastische onder- grond te worden geplaatst. De montag eplaats moet goed ver- lucht zijn en beschermd tegen inwe rking van weer en wind. Bij geb ruik aan tuinvijvers en zwembaden moet het apparaat zo worden opgesteld dat het niet nat kan worden bij overstromingen en niet in het water kan vallen. Bijko- mende wettelijke voorschriften moe- ten worden nageleefd.

5.3 Zuigleiding aansluiten

Opmerking: Voor de aansluiting benodigt u eve ntueel verder toebehoren (zie "Leverbaar toebehoren").

Let op! De zuigleiding moet zo worden

emonteerd dat ze geen mechanische kracht of interne spanning op de pomp uitoefent.

Let op! Bij verontreinigde transport- media moet u absoluut een zuigfilter

ebruiken om de pomp te bescher- men tegen zand en vuil.

Opmerking: Om te voorkomen dat bij uitge- schakelde pomp het water afloopt, is een terugslagklep aan te bevelen. Alle schroefverbindingen moeten met schroefdraadafdichtband wor- den afgedicht; lekkages veroorza- ken een luchtaanzuiging en reduce- ren of belemmeren de aanzuiging van water. -De zuigleiding dient ten minste 1" (25 mm) binnendoorsnede te heb- ben; ze moet knik-, druk- en vacuümvast zijn. De zui gleiding moet zo kort mogelijk worden gehouden, omdat het trans- portvermogen met toenemende leng te van de zuigleiding afneemt. De zuigleiding moet naar de pomp toe constant stijgen om luchtblazen te voorkomen. De watertoevoe r moet verzekerd zijn, en het einde van de zuigleiding moet zich steeds in het water bevin- den.

Opmerking: Voor de aansluiting benodigt u eventueel verder toebehoren (zie "Leverbaar toebehoren").

Let op! De drukleiding moet zo worden

emonteerd dat ze geen mechanische kracht of interne spanning op de pomp uitoefent. Alle schroefverbindingen moeten worden afgedicht met schroefdraad-

NEDERLANDS afdichtband om te verhinderen dat water ontsnapt. Alle delen van de drukleiding moe- ten drukbestendig zijn.

le delen van de drukleiding moe- ten deskundig gemonteerd zijn.

Gevaar! Door het gebruik van niet-druk- bestendige delen of ondeskundige

ntage kan de drukleiding tijdens het gebruik barsten. Vloeistof die onder hoge druk uit de leiding spuit kan letsel veroorzaken!

Gevaar door elektriciteit! Gebruik het apparaat niet in een natte

mgeving en alleen als de volgende voorwaarden vervuld zijn: Het apparaat mag alleen worden aangesloten op veiligheidswand- contactdozen die deskundig geïn- stalleerd, geaard en getest zijn.

tspanning en zekeringen moe- ten voldoen aan de technische

ij zwembaden, tuinvijvers en op soortgelijke plaatsen moet het apparaat worden uitgerust met een verliesstroomschakelaar (FI- schakelaar, 30 mA) (DIN VDE 0100 -702, -738). Het gebruik van een velies- stroomschakelaar wordt alge- meen aanbevolen als veiligheids- maatregel.

j bedrijf in openlucht moeten de elektrische verbindingen spatwa- terdicht zijn; ze mogen niet in water lig gen.

rlengsnoeren moeten een vol- doende grote aderdoorsnede

zitten (zie "Technische gege- vens“). Kabeltrommels moeten

lledig afgerold zijn.

Pomp vullen en aanzuigen

Let op! Bij iedere nieuwe aansluiting of b ij waterverlies resp. luchtaanzui- ging moet de pomp met water worden

Opmerking: De zuigleiding hoeft niet te wor- den gevuld, omdat de pomp zelfaanzui- gend is. Afhankelijk van de lengte van

leiding kan het een tijdje duren voor de druk is opgebouwd.

1. Draai er de watervulschroef samen

met de dichting uit.

2. Giet langzaam zuiver water in de

3. Als u de aanzuigtijd wilt verkorten,

nt u ook de zuigleiding vullen.

men met de dichting opnieuw in.

Drukleiding openen (waterkraan resp. sproeier opendraaien), zodat bij het aanzuigen lucht kan ontsnappen.

6. Apparaat inschakelen (zie "Bedrijf").

7. Schakel het apparaat uit zodra het

water gelijkmatig uit de opening stroomt. Pomp en zuigleiding moeten aangeslo- ten en gevuld zijn (zie "Voor de inwer- kingstelling").

Let op! De pomp mag niet drooglopen.

moet steeds genoeg transport- vloeistof (water) aanwezig zijn.

anneer de motor niet start, de pomp geen druk opbouwt of soort- gelijke effecten optreden, schakel

et apparaat uit - en probeer dan de storing te verhelpen (zie "Problemen en storingen"). Pompkarakteristiek Op de pompkarakteristiek kunt u de ver- houding aflezen tussen de drukhoogte

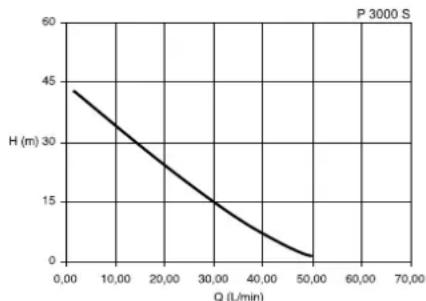

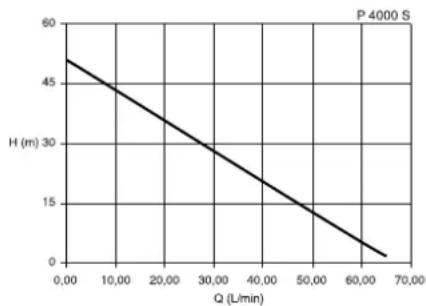

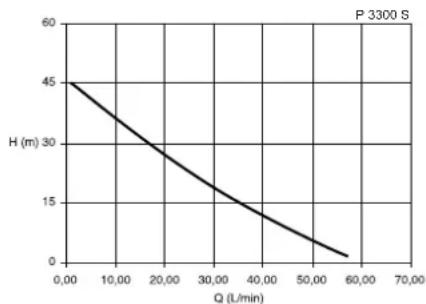

het debiet. (Pompkarakteristiek voor zuighoogte 0,5 m en 1"-zuigslang.) (Pompkarakteristiek voor zuighoogte 0,5 m en 1"-zuigslang.) (Pompkarakteristiek voor zuighoogte 0,5 m en 1"-zuigslang.)

6.1 Pomp in bedrijf nemen

Opmerking: De pomp draait, zo lang de in-/ uit-schakelaar is ingeschakeld.

1. Steek de netstekker in het stopcon-

2. Schakel de pomp in met de Aan/Uit-

sp. sproeier opendraaien).

4. Controleer of er water uit de opening

Let op! Laat de pomp maximaal 10 minuten lopen met gesloten druklei- ding, anders kan door o ververhitting van het water schade ontstaan in de pomp.

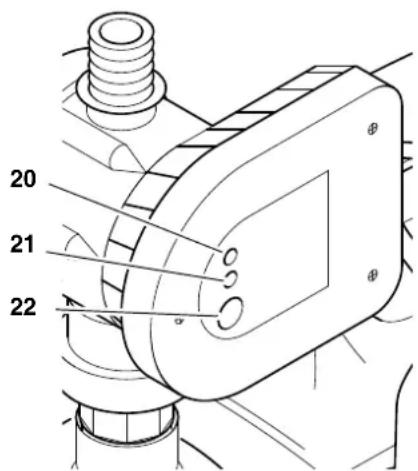

6.2 Pomp met hydromaat

(HWA) in bedrijf nemen

Opmerking: De pomp met hydromaat is bedrijfsge- reed, zo lang de in-/uitschakelaar is ing eschakeld. De hydromaat scha kelt de pomp in, wanneer water wordt benodigd (bij geopende druk- leiding daalt de waterdruk onder de

nschakeldruk); sch akelt de pomp ongeveer 10 seconden na sluiten van de druk- leiding uit (bij gesloten drukleiding

ijgt de waterdruk); scha kelt als droogloopbescherming de pomp uit, wanneer geen water wordt getransporteerd (lucht in de zuigleiding).

1. Steek de netstekker in het stopcon-

2. Controleren of het spanningslampje

pomp start. Wan neer na ongeveer 10 seconden geen water wordt getransporteerd, schakelt de hydromaat uit. Dan de reset-toets (22) zo lang ingedrukt houden, tot water vrijkomt. Wanneer na ongeveer 3 minuten geen water vrijkomt, zuigleiding con- troleren.

Gevaar! Alvorens u met werkzaamhe- den aan het apparaat begint:

1. het apparaat uitzetten,

2. stekker uit het stopcontact trek-

3. Ervoor zorgen dat het apparaat

en h et aangesloten toebehoren drukvrij zijn. Andere dan de hier beschreven onder- houds- of reparatiewerkzaamheden mogen alleen worden uitgevoerd door geschoolde arbeidskrachten.

Let op! Vorst vernielt apparaat en toe- behoren omdat deze altijd water

Als er kans op vorst bestaat, moet het apparaat samen met het toebe- horen worden gedemonteerd en

pgeborgen (zie volgend hoofdstuk).

1. Schakel het apparaat uit en trek de

netstekker uit het stopcontact.

2. Drukleiding openen (waterkraan

resp. sproeier opendraaien), water geheel laten aflopen.

3. De hydromaat heeft de pomp uitge-

4. Zuig- en drukleidingen van het

app araat demonteren.

5. Apparaat in een vorstvrije ruimte

Gevaar! Alvorens u met werkzaamhe- den aan het apparaat begint:

1. het apparaat uitzetten,

2. stekker uit het stopcontact trek-

3. Ervoor zorgen dat het apparaat

en h et aangesloten toebehoren drukvrij zijn.

8.1 Storingen lokaliseren

Pomp loopt niet: Pomp niet ingeschakeld.

• Pomp aan in-/uitschakelaar

nschakelen. Hydromaa t heeft uitgeschakeld.

• Reset-toets indrukken. Wanneer na ongeveer 10 seconden geen water wordt getransp orteerd, reset-toets zo lang ingedrukt houden tot water vrijkomt. Er is gee n netspanning.

• Controleer het snoer, de stekker, het stopcontact en de zekering.

• Verlengkabel met voldoende aderdoorsnede gebruiken (zie "Technische gegevens").

tor oververhit, motorbeveiliging geactiveerd.

• Na het afkoelen wordt het appa- raat automatisch opnieuw inge- schakeld.

• Zorg voor voldoende verluchting, hou d de ventilatieopeningen vrij.

• Houd rekening met de maximale

oevoertemperatuur. Motor bromt maar start niet.

• Steek een schroevendraaier of dergelijke door de ventilatieope- ningen van de uitgeschakelde motor en draai aan het ventilator- wiel. Pomp ve rstopt of defect.

• Loopwiel reinigen, ev. vervangen. Pomp zuigt niet of loopt zeer luid: Watergebrek.

• Controleer of de watervoorraad voldo ende groot is. Zui gleiding lek.

• Dicht de zuigleiding af, trek de schroefverbindingen aan. Zui ghoogte te groot.

• Houd rekening met de maximale zuighoogte.

• Breng de terugslagklep aan en vul de zuig leiding met water. Aanzui gfilter (toebehoren) verstopt.

• Reinigen, ev. vervangen. Teru gslagklep (toebehoren) geblok- keerd.

• Reinigen, ev. vervangen. Waterlek tussen motor en pomp, schuifringdichting lek.

• Vervang de schuifringdichting. Pomp verstopt of defect.

• zie hoger. Druk te laag: Zui gleiding lek of zuighoogte te groot.

Gevaar! Reparaties aan elektrische

paraten mogen alleen worden uit- gevoerd door een elektromonteur! Defecte apparaten kunt u aan de servi- cevestiging van uw land zenden. Het

res vindt u in de lijst met onderdelen. Geef bij inzending voor reparatie een omschrij ving van het vastgestelde defect. Het verpakkingsmateriaa l kan volledig worden gerecycled. Uitgediende apparaten en toebehoren

vatten een grote hoeveelheid voor recycling geschikte grond- en kunststof- fen. Voor dit apparaat krijgt u in de vakhan- del het volgende toebehoren.

Aanwijzing: Afbeeldingen en bestelnummers vin dt u op het einde van de handleiding. A Pompaa nsluitset (MSS 310 – HWA/P), compleet incl. dubbele nippel, terugslagklep, filter kort, wasbaar filterelement, spiraalslang 1 m com- pleet, schroefdraadafdichtband. B Pompaa nsluitset (MSS 380 – HWW), compleet incl. dubbele nippel, terugsla gklep, filter lang, wasbaar filterelement, spiraalslang 1 m com- pleet, schroefdraadafdichtband. C Pompaa nsluitset (MSS 200 – HWW/P), compleet incl. dubbele nippel, terugsla gklep, filter lang, wasbaar filterelement, spiraalslang 1 m com- pleet, schroefdraadafdichtband. D Pompaa nsluitset (MSS 1000 – HWA), compleet incl. dubbele nippel, terugslagklep, filter lang, wasbaar filterelement, spiraalslang 1 m com- pleet, schroefdraadafdichtband. E Fi lter (tuinpompen), aansluiting 1", kort, compleet met wasbaar filterelement van kuns tstof. F Filter (leidingwatervoorzieningen), aansluiting 1", lang, compleet met wasbaar filterelement van kuns tstof. G Spiraalslang 1" (standaard)

1) 4 m, compleet met snelschroef-

verbinding en zuigkorf met voet- klep;

7. Onderhoud en service

11. Leverbaar toebehoren29

2) 7 m, compleet met snelschroef-

verbinding en zuigkorf met voet- klep; H Spiraa lslang 1" (professioneel)

1) 1,5 m, compleet, met aan beide

zijd en snelschroefverbinding;

2) 4 m, compleet met snelschroef-

verbinding en zuigkorf met voet- klep;

3) 7 m, compleet met snelschroef-

verbinding en zuigkorf met voet- klep; I Me talen slang 500 mm J Mu ltiadapter 1" ideaal voor de aansluiting op een pomp met 1" IG-aansluiting (AG=buitendraad, IG=binnendraad) K Hydrostop, voor het automatische uitschake- len bij watertekort, voorkomt het droog lopen van de pomp. L Droogloop-stopschakelaar, met 10 m-kabel, voorkomt het droog lopen van de pomp bij aanzu- igen uit een reservoir, zwembad enz. M Sch roefdraadafdichtband, 12 m-rol. N Fil terelement wasbaar, kort; voor het mechanische voorfilterern van zand , herbruikbaar. O Fil terelement wasbaar, lang; voor het mechanische voorfilterern van zand , herbruikbaar.

Debiet max. l/h 3300 4000 Drukhoogte max. m 45 48 Persdruk max. bar 4,5 4,8 Zuighoogte max. m 8 8 Toevoertemperatuur max. °c 35 35 Omgevingstemperatuur °c 5 ... 40 5 ... 40 Veiligheidsgraad IP X4 X4 Veiligheidsklasse I I Isolatiestofklasse B B Materialen Pomplichaam Pompas Pomploopwiel edelstaal edelstaal noryl edelstaal edelstaal noryl Aansluitingen Zuigaansluiting (binnendraad) Drukaansluiting (buitendraad)

Hydromaat Inschakeldruk ca. bar 1,5 1,5 Afmetingen (zonder aansluiting) Lengte Breedte Hoogte

10,2 / 11,5 11,7 / 13 10,5 / 11,8 12,0 / 13,3 Geluidsemissiewaarden (bij max. druk) GeluidprestatieniveauL WAm GeluiddrukniveauL WAd dB (A) dB (A)

Maximale lengte voor een verlengsnoer bij 3 x 1,0 mm

aderdoorsnede bij 3 x 1,5 mm
