ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HP362 BLACK & DECKER

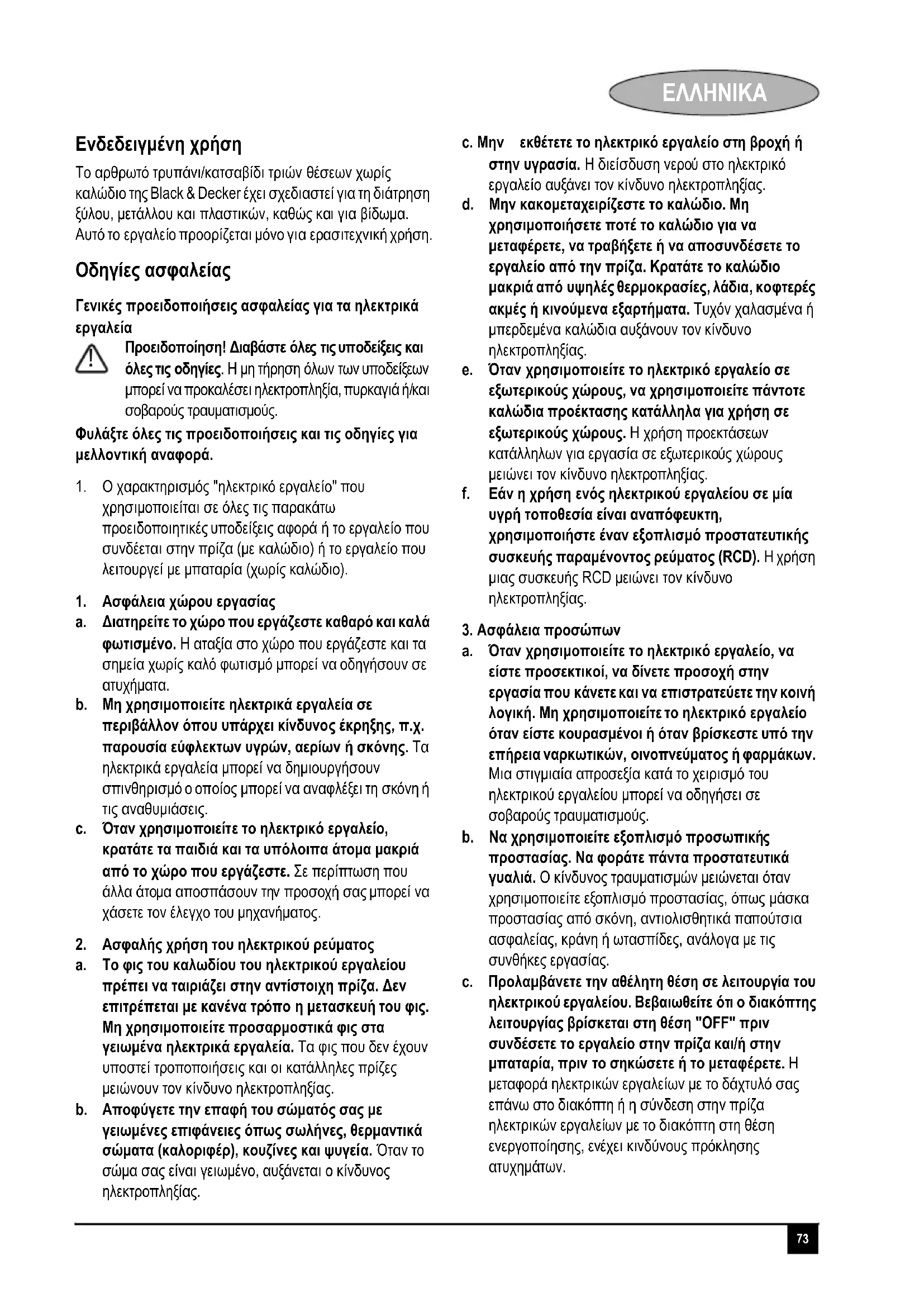

Ενδεδειγμένη χρήση Το αρθρωτό τρυπάνι/κατσαβίδι τριών θέσεων χωρίς καλώδιο της Black & Decker έχει σχεδιαστεί για τη διάτρηση ξύλου, μετάλλου και πλαστικών, καθώς και για βίδωμα. Αυτό το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση. Οδηγίες ασφαλείας Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά

Προειδοποίηση! Διαβάστε όλες τις υποδείξεις και όλες τις οδηγίες. Η μη τήρηση όλων των υποδείξεων μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

1. Ο χαρακτηρισμός "ηλεκτρικό εργαλείο" που

χρησιμοποιείται σε όλες τις παρακάτω προειδοποιητικές υποδείξεις αφορά ή το εργαλείο που συνδέεται στην πρίζα (με καλώδιο) ή το εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1. Ασφάλεια χώρου εργασίας

a. Διατηρείτε το χώρο που εργάζεστε καθαρό και καλά φωτισμένο. Η αταξία στο χώρο που εργάζεστε και τα σημεία χωρίς καλό φωτισμό μπορεί να οδηγήσουν σε

b. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. c. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε τα παιδιά και τα υπόλοιπα άτομα μακριά από το χώρο που εργάζεστε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2. Ασφαλής χρήση του ηλεκτρικού ρεύματος

a. Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b. Αποφύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας. c. Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή στην υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d. Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε καλώδια προέκτασης κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση προεκτάσεων κατάλληλων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. f. Εάν η χρήση ενός ηλεκτρικού εργαλείου σε μία υγρή τοποθεσία είναι αναπόφευκτη, χρησιμοποιήστε έναν εξοπλισμό προστατευτικής συσκευής παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Ασφάλεια προσώπων

a. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, να είστε προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b. Να χρησιμοποιείτε εξοπλισμό προσωπικής προστασίας. Να φοράτε πάντα προστατευτικά γυαλιά. Ο κίνδυνος τραυματισμών μειώνεται όταν χρησιμοποιείτε εξοπλισμό προστασίας, όπως

προστασίας από σκόνη, αντιολισθητικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, ανάλογα με τις συνθήκες εργασίας. c. Προλαμβάνετε την αθέλητη θέση σε λειτουργία του ηλεκτρικού εργαλείου. Βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση "OFF" πριν συνδέσετε το εργαλείο στην πρίζα και/ή στην μπαταρία, πριν το σηκώσετε ή το μεταφέρετε. Η μεταφορά ηλεκτρικών εργαλείων με το δάχτυλό σας επάνω στο διακόπτη ή η σύνδεση στην πρίζα ηλεκτρικών εργαλείων με το διακόπτη στη θέση ενεργοποίησης, ενέχει κινδύνους πρόκλησης ατυχημάτων. !74

d. Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία, αφαιρέστε τυχόν εργαλεία ή κλειδιά ρύθμισης. Ένα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. e. Μην τεντώνεστε. Φροντίστε πάντοτε να έχετε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων. f. Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από τα κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g. Αν προβλέπονται διατάξεις απαγωγής

συλλογής της σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Ηχρήση τέτοιων διατάξεων μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

4. Χρήση και συντήρηση του ηλεκτρικού εργαλείου

a. Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι' αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος

b. Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης λειτουργίας είναι χαλασμένος. Ένα ηλεκτρικό εργαλείο του οποίου η λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί. c. Βγάλτε το φις από την πρίζα και/ή την μπαταρία από το ηλεκτρικό εργαλείο, πριν διεξάγετε κάποια εργασία ρύθμισης, πριν αλλάξετε κάποιο εξάρτημα ή όταν πρόκειται να αποθηκεύσετε τα ηλεκτρικά εργαλεία. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το εργαλείο αθέλητα σε λειτουργία. d. Να φυλάτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή που δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα. e. Να συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε εάν τα κινούμενα μέρη είναι σωστά ευθυγραμμισμένα ή

έχουν μπλοκάρει, εάν έχουν σπάσει κομμάτια και εάν πληρούνται όλες οι υπόλοιπες συνθήκες που ενδεχομένως να επηρεάσουν τη σωστή λειτουργία του εργαλείου. Δώστε τυχόν χαλασμένα εξαρτήματα του ηλεκτρικού εργαλείου για επισκευή πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. f. Διατηρείτε τα κοπτικά εργαλεία κοφτερά

καθαρά. Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα. g. Να χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα και τα άκρα των εργαλείων κλπ σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη σας τις συνθήκες εργασίας και την εργασία που θέλετε να εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

5. Χρήση και συντήρηση του εργαλείου μπαταρίας

a. Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Ένας φορτιστής που είναι κατάλληλος για έναν τύπο μπαταρίας μπορεί να προκαλέσει κίνδυνο πυρκαγιάς εάν χρησιμοποιηθεί με άλλη μπαταρία. b. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία αποκλειστικά και μόνο με τις καθοριζόμενες μπαταρίες. Η χρήση άλλων μπαταριών μπορεί να προκαλέσει κίνδυνο τραυματισμού και πυρκαγιάς. c. Όταν η μπαταρία δε χρησιμοποιείται, μην την πλησιάζετε σε μεταλλικά αντικείμενα όπως συνδετήρες, κέρματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που

βραχυκυκλώσουν τους δύο πόλους της. Εάν βραχυκυκλώσουν οι πόλοι της μπαταρίας μπορεί να προκληθούν εγκαύματα ή πυρκαγιά. d. Υπό ακραίες συνθήκες, είναι δυνατή η διαρροή υγρού από την μπαταρία, με το οποίο πρέπει να αποφύγετε την επαφή. Σε περίπτωση κατά λάθος επαφής, ξεπλύνετε με νερό. Εάν το υγρό

επαφή με τα μάτια, ζητήστε και ιατρική βοήθεια. Το υγρό που διαρρέει από την μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

a. Το σέρβις του ηλεκτρικού σας εργαλείου πρέπει να αναλαμβάνει έμπειρος τεχνικός που θα χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του

Συμπληρωματικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία. X Όταν χρησιμοποιείτε κρουστικά τρυπάνια, να φοράτε ωτοασπίδες. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια της ακοής. X Χρησιμοποιείτε τις βοηθητικές λαβές που παρέχονται μαζί με το εργαλείο. Η απώλεια ελέγχου του εργαλείου μπορεί να προκαλέσει τραυματισμό. X Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επιφάνειες συγκράτησης όταν εκτελείτε κάποια εργασία κατά την οποία ο συνδετήρας μπορεί να έρθει σε επαφή με κρυμμένα καλώδια ή με το δικό του καλώδιο. Οι συνδετήρες που περιέχουν καλώδια υπό τάση θα θέσουν τα μεταλλικά μέρη του ηλεκτρικού εργαλείου υπό τάση με αποτέλεσμα ο χειριστής να υποστεί ηλεκτροπληξία. X Χρησιμοποιείτε σφιγκτήρες ή άλλα πρακτικά μέσα για να ασφαλίζετε και να συγκρατείτε το προς επεξεργασία αντικείμενο σε ένα σταθερό πάγκο. Η συγκράτηση του αντικειμένου με το χέρι ή επάνω στο σώμα σας το καθιστά ασταθές και μπορεί να οδηγήσει σε απώλεια του ελέγχου. X Πριν κάνετε διάνοιξη οπών ή βίδωμα εξαρτημάτων σε τοίχους, δάπεδα ή ταβάνια, να ελέγχετε για τυχόν διερχόμενα καλώδια και σωλήνες. X Αυτό το εργαλείο δεν προορίζεται για χρήση από άτομα (στα οποία περιλαμβάνονται και τα παιδιά) με μειωμένες φυσικές, αντιληπτικές ή διανοητικές ικανότητες, ή άτομα χωρίς εμπειρία και γνώσεις, παρά μόνο εφόσον επιτηρούνται ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση του εργαλείου από άτομο υπεύθυνο για την ασφάλεια τους. Τα παιδιά πρέπει να επιτηρούνται για να είστε σίγουροι ότι δεν παίζουν με το εργαλείο. X Η ενδεδειγμένη χρήση περιγράφεται σε αυτό το εγχειρίδιο οδηγιών. Η χρήση οποιουδήποτε αξεσουάρ ή προσαρτήματος ή η εκτέλεση οποιασδήποτε εργασίας με αυτό το εργαλείο διαφορετικής από αυτές που συστήνονται στο παρόν εγχειρίδιο οδηγιών ενδέχεται να εγκυμονεί κίνδυνο τραυματισμού και/ή ζημιάς σε ιδιοκτησία.

Η δηλωμένη τιμή εκπομπής δόνησης που αναφέρεται

τεχνικά χαρακτηριστικά και τη δήλωση συμμόρφωσης έχει μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο δοκιμής που παρέχεται από το πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωμένη τιμή εκπομπής δόνησης μπορεί επίσης να χρησιμοποιηθεί σε έναν προκαταρκτικό προσδιορισμό της έκθεσης. Προειδοποίηση! Η τιμή εκπομπής δόνησης κατά την πραγματική χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή ανάλογα με το τρόπο που χρησιμοποιείται το εργαλείο. Η στάθμη δόνησης μπορεί να αυξηθεί πάνω από τη στάθμη που έχει δηλωθεί. Κατά τον προσδιορισμό της έκθεσης σε δόνηση για τον καθορισμό των απαιτούμενων μέτρων ασφάλειας

με την οδηγία 2002/44/EΚ για την προστασία προσώπων που χρησιμοποιούν συχνά ηλεκτρικά εργαλεία στην εργασία τους, μια προσεγγιστική εκτίμηση της έκθεσης σε δόνηση πρέπει να λαμβάνει υπόψη τις πραγματικές συνθήκες χρήσης και τον τρόπο χρήσης του εργαλείου, συμπεριλαμβανομένων και όλων των επιμέρους τμημάτων του κύκλου εργασίας, όπως, πόσες φορές

εργαλείο εκτός λειτουργίας, πότε είναι σε λειτουργία χωρίς φορτίο και επιπρόσθετα ο χρόνος πίεσης της σκανδάλης. Ετικέτες στο εργαλείο Συμπληρωματικές οδηγίες ασφαλείας για τις μπαταρίες και τους φορτιστές

X Μην επιχειρήσετε ποτέ να ανοίξετε τις μπαταρίες για οποιοδήποτε λόγο. X Μην εκθέτετε την μπαταρία σε νερό. X Μην εκθέτετε την μπαταρία σε θερμότητα. X Μη φυλάσσετε τις μπαταρίες σε μέρη όπου η θερμοκρασία μπορεί να υπερβεί τους 40 °C. X Η φόρτιση πρέπει να γίνεται μόνο σε θερμοκρασίες περιβάλλοντος μεταξύ 10 °C και 40 °C. X Η φόρτιση πρέπει να γίνεται μόνο με τους φορτιστές που παρέχονται μαζί με το εργαλείο. X Όταν απορρίπτετε τις μπαταρίες, ακολουθήστε τις οδηγίες που δίνονται στην ενότητα "Προστασία του περιβάλλοντος". Προειδοποίηση! Συμπληρωματικές προειδοποιήσεις ασφαλείας για τρυπάνια χωρίς καλώδιο και κρουστικά τρυπάνια.

Προειδοποίηση! Για να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών.76

X Ο φορτιστής Black & Decker πρέπει να χρησιμοποιείται αποκλειστικά και μόνο για τη φόρτιση της μπαταρίας η οποία τον συνόδευε. Αν χρησιμοποιηθεί για άλλες μπαταρίες, αυτές μπορεί να εκραγούν, προκαλώντας τραυματισμό και ζημιές. X Μην επιχειρήσετε ποτέ να φορτίσετε μη επαναφορτιζόμενες μπαταρίες. X Αν κάποιο καλώδιο φθαρεί, αντικαταστήστε το αμέσως. X Μην εκθέτετε τον φορτιστή σε νερό. X Μην ανοίγετε τον φορτιστή. X Μην επεμβαίνετε στο φορτιστή. Ασφαλής χρήση του ηλεκτρικού ρεύματος Ο φορτιστής σας φέρει διπλή μόνωση, επομένως δεν απαιτείται σύρμα γείωσης. Ελέγχετε πάντοτε αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών. Προειδοποίηση! Ποτέ μην επιχειρείτε να αντικαταστήσετε τη μονάδα φορτιστή με έναν κανονικό ρευματολήπτη. X Αν το καλώδιο ρεύματος έχει υποστεί φθορά, η αντικατάστασή του πρέπει να γίνει από τον κατασκευαστή ή από ένα εξουσιοδοτημένο κέντρο της Black & Decker, ώστε να μην αποτελέσει κίνδυνο. Χαρακτηριστικά

1. Κολάρο ταχείας απελευθέρωσης

2. Διακόπτης επιλογής ταχύτητας

3. Κολάρο ρύθμισης ροπής

4. Κουμπί απασφάλισης άρθρωσης

5. Κουμπιά απελευθέρωσης μπαταρίας (στην μπαταρία)

7. Διακόπτης-σκανδάλη on/off

8. Κουμπί κίνησης προς τα εμπρός/πίσω και

απασφάλισης Συναρμολόγηση Τοποθέτηση και αφαίρεση της μπαταρίας (εικ. Α) Προειδοποίηση! Βεβαιωθείτε ότι το κουμπί απασφάλισης (4) είναι πατημένο για να αποτραπεί κατά λάθος ενεργοποίηση του διακόπτη πριν από την αφαίρεση ή την τοποθέτηση της μπαταρίας. X Για να τοποθετήσετε την μπαταρία (6), ευθυγραμμίστε την με την υποδοχή στο εργαλείο. Ολισθήστε την μπαταρία (6) μέσα στην υποδοχή και σπρώξτε την μέχρι να ασφαλίσει στη θέση της. X Για να αφαιρέσετε την μπαταρία (6), πατήστε τα δύο κουμπιά απασφάλισης (5) ταυτόχρονα ενώ τραβάτε την μπαταρία (6) έξω από την υποδοχή. Φόρτιση της μπαταρίας (εικ. C) Όταν παραλαμβάνετε την μπαταρία, αυτή είναι μερικώς φορτισμένη. Πριν από την πρώτη χρήση, φορτίστε την μπαταρία για εννέα ώρες χρησιμοποιώντας τον οικιακό φορτιστή (9). Η μπαταρία (6) πρέπει να φορτίζεται όποτε αδυνατεί να παρέχει επαρκή ισχύ σε εργασίες που πριν ήταν εύκολη η εκτέλεσή τους. Κατά την πρώτη φόρτιση της μπαταρίας (6) ή μετά από παρατεταμένη αποθήκευση, αυτή δέχεται μόνο το 80% της πλήρους φόρτισης. Μετά από πολλούς κύκλους φόρτισης και εκφόρτισης, η μπαταρία (6) αποκτά πλήρη χωρητικότητα. Η μπαταρία (6) μπορεί να θερμαίνεται κατά τη φόρτιση. Κάτι τέτοιο είναι φυσιολογικό και δεν υποδηλώνει πρόβλημα. Μετά από κανονική χρήση, η μπαταρία (6) θα φορτιστεί πλήρως σε τρεις έως έξι ώρες περίπου. Για να παρατείνετε τη διάρκεια ζωής της μπαταρίας αποφεύγετε να την αφήνετε σε κατάσταση φόρτισης για παρατεταμένες χρονικές περιόδους (πάνω από 30 ημέρες χωρίς χρήση). Αυτό μειώνει αισθητά τη διάρκεια ζωής της

Τοποθέτηση της τάπας μπαταρίας (εικ. D) Προειδοποίηση! Τοποθετήστε την τάπα (10) στην μπαταρία (6) για μεταφορά και αποθήκευση.

Περιστροφή της κεφαλής του εργαλείου (εικ. B) Το εργαλείο μπορεί να περιστραφεί σε τρεις διαφορετικές θέσεις. (εικ.B). X Για να αποφύγετε να “μαγκωθούν” τα δάχτυλά σας, κατά την αλλαγή θέσεων, στα σημεία που υποδεικνύονται με τα βέλη, κρατήστε το κατσαβίδι από τις δύο άκρες και πιέστε με τον αντίχειρά σας το κουμπί απελευθέρωσης του μηχανισμού περιστροφής (4). X Μη χρησιμοποιείτε το κατσαβίδι σαν λοστό, σε καμία

Ενεργοποίηση και απενεργοποίηση (εικ. E) X Πιέστε το διακόπτη σκανδάλη ενεργοποίησης/ απενεργοποίησης (7) για να ενεργοποιήσετε το

Ο φορτιστής προορίζεται για χρήση σε εσωτερικούς χώρους μόνο. Διαβάστε αυτό το εγχειρίδιο οδηγιών πριν από

Η φόρτιση πρέπει να γίνεται μόνο σε θερμοκρασίες περιβάλλοντος μεταξύ 10 °C και 40 °C. +40ºC +10ºC77

X Πιέστε το διακόπτη σκανδάλη ενεργοποίησης/ απενεργοποίησης (7) για να απενεργοποιήσετε το

Ένα κουμπί ελέγχου κίνησης προς τα εμπρός/πίσω και κουμπί απασφάλισης (8) καθορίζει την κατεύθυνση κίνησης του εργαλείου και ταυτόχρονα χρησιμεύει και ως κουμπί απασφάλισης. X Για να επιλέξετε περιστροφική κίνηση προς τα εμπρός, απελευθερώστε το διακόπτη-σκανδάλη on/off (7) και μετακινήστε το κουμπί ελέγχου κίνησης προς τα εμπρός/πίσω και κουμπί απασφάλισης (8) αριστερά, κοιτώντας μπροστά. X Για να επιλέξετε την αντίθετη κατεύθυνση κίνησης, μετακινήστε το κουμπί ελέγχου κίνησης προς τα εμπρός/πίσω (8) στην αντίθετη κατεύθυνση. Η κεντρική θέση του κουμπιού ελέγχου κίνησης προς τα εμπρός/πίσω και κουμπιού απασφάλισης (8) ασφαλίζει το εργαλείο στη θέση off. Βεβαιωθείτε ότι ο διακόπτης σκανδάλη on/off (7) είναι απελευθερωμένος πριν αλλάξετε τη θέση του κουμπιού ελέγχου κίνησης προς τα εμπρός/ πίσω και κουμπιού απασφάλισης (8). Έλεγχος ροπής (εικ. E) Το εργαλείο σας είναι εξοπλισμένο με μια ρυθμιζόμενη λειτουργία ελέγχου του βιδώματος. Όταν το εργαλείο προσεγγίσει την προεπιλεγμένη ρύθμιση ροπής, η βίδα γλιστράει, περιορίζοντας έτσι το πόσο σφιχτά βιδώνεται τη βίδα. Το μοτέρ συνεχίζει να λειτουργεί όσο ο διακόπτης- σκανδάλη on/off (7) είναι πατημένος.

Για να ρυθμίσετε τη ροπή του εργαλείου, περιστρέψτε το κολάρο ελέγχου ροπής δεξιόστροφα ή αριστερόστροφα, όπως απαιτείται. Όσο πιο μεγάλος είναι ο αριθμός, τόσο υψηλότερη θα είναι η ροπή. Επιλογέας υψηλής/χαμηλής ταχύτητας (εικ. E) Η δυνατότητα επιλογής 2 ταχυτήτων του τρυπανιού σας εξασφαλίζει μεγαλύτερη ευελιξία χρήσης. X Για να επιλέξετε τη χαμηλή ταχύτητα, δηλ. τη ρύθμιση υψηλής ροπής (θέση 1), απενεργοποιήστε το εργαλείο και αφήστε το να σταματήσει. Μετακινήστε το διακόπτη επιλογής ταχύτητας (2) προς τα πίσω. X Μετακινήστε το διακόπτη επιλογής ταχύτητας (2) προς

Προειδοποίηση! Μη μετακινείτε το διακόπτη επιλογής ταχύτητας με το εργαλείο ενεργοποιημένο. Αξεσουάρ (εικ. F) Το κατσαβίδι σας συνοδεύεται από ένα πακέτο αξεσουάρ που περιλαμβάνει τα ακόλουθα εξαγωνικά εξαρτήματα 1/4”: X 3 x μύτες τρυπανιού με εξαγωνικό στέλεχος προσαρμογής σε τσοκ (1,5, 2,5 και 4 mm). X 4 x μύτες κατσαβιδιού 25mm (Ph2, Slot4, Pz1 και εξάγωνη μύτη (Allen) 4 mm). X 2 x μύτες κατσαβιδιού 50mm (Pz2 και Slot6). X 1 x μαγνητικός συγκρατητήρας βίδας. Κολάρο ταχείας απελευθέρωσης (εικ. G) Σημείωση: Το κολάρο δέχεται μόνο εξαγωνικά αξεσουάρ 1/4". Για να τοποθετήσετε μια μύτη τρυπανιού ή ένα άλλο αξεσουάρ, τραβήξτε το κολάρο (1) προς τα πίσω και εισαγάγετε τη μύτη στο κολάρο μέχρι να ασφαλίσει. Για να αφαιρέσετε μια μύτη τρυπανιού ή ένα άλλο αξεσουάρ, τραβήξτε το κολάρο (1) προς τα πίσω. Αφαιρέστε τη μύτη (1) και απελευθερώστε το κολάρο.

X Κατά το βίδωμα, το κουμπί κίνησης προς τα εμπρός/ πίσω (8) θα πρέπει να είναι πατημένο αριστερά. X Μετακινήστε το κουμπί κίνησης προς τα εμπρός/πίσω (8) προς τα δεξιά για να αφαιρέσετε βίδες.

Δεν συνιστάται η χρήση του εργαλείου για διάτρηση τοιχοποιίας. Χρησιμοποιείτε μύτες τρυπανιού με εξαγωνικό στέλεχος της Black & Decker μόνο. X Χρησιμοποιείτε μόνο αιχμηρές μύτες τρυπανιού. X Να συγκρατείτε και να ασφαλίζετε καλά το προς επεξεργασία αντικείμενο κατά την εργασία. X Εκτελείτε τη διάτρηση πολύ αργά, ασκώντας ελαφριά πίεση, μέχρι να αρχίσει να ανοίγει η οπή. X Ασκήστε πίεση με τη μύτη του εργαλείου σε ευθεία γραμμή. Ασκήστε όση πίεση χρειάζεται για να μπορεί η μύτη να διατρήσει το αντικείμενο, όχι όμως σε υπερβολικό βαθμό γιατί υπάρχει κίνδυνος να κολλήσει το μοτέρ ή να παραμορφωθεί η μύτη. X Κρατάτε το τρυπάνι καλά και με τα δύο χέρια ώστε να ελέγχετε την κίνηση συστροφής του. X Εάν το τρυπάνι κολλήσει, μην πατάτε τη σκανδάλη του εναλλάξ στις θέσεις on και off προσπαθώντας να το θέσετε σε λειτουργία. Μπορεί να προκληθεί ζημιά στο

X Ελαχιστοποιήστε το ενδεχόμενο κολλήματος κατά το σπάσιμο του αντικειμένου για τη διάνοιξη της οπής μειώνοντας την πίεση και εκτελώντας τη διάτρηση αργά μέχρι να ολοκληρωθεί η οπή. X Αφήστε το μοτέρ να λειτουργεί καθώς βγάζετε τη μύτη του εργαλείου από μια οπή που μόλις διανοίξατε. Αυτό συμβάλλει στον περιορισμό του κολλήματος. X Με τα τρυπάνια μεταβλητής ταχύτητας δε χρειάζεται να κάνετε αρχικό τρύπημα στο κέντρο στο σημείο όπου πρόκειται να γίνει η διάτρηση. Χρησιμοποιήστε μια χαμηλή ταχύτητα για να ξεκινήσετε τη διάτρηση της οπής και επιταχύνετε πιέζοντας τη σκανδάλη πιο πολύ όταν η οπή έχει αποκτήσει τέτοιο βάθος που δεν επιτρέπει στη μύτη του τρυπανιού να αναπηδήσει έξω από αυτήν. Χρησιμοποιήστε το εργαλείο στην πλήρη ταχύτητα μετά την εκκίνηση της μύτης.78

Διάτρηση ξύλου Οι οπές στο ξύλο μπορούν να γίνουν με τις ίδιες μύτες τρυπανιού συστροφής που χρησιμοποιούνται για τη διάτρηση μετάλλων ή με επίπεδη μύτη. Αυτές οι μύτες θα πρέπει να είναι αιχμηρές και να τραβιούνται συχνά έξω από την οπή κατά τη διάτρηση για να αφαιρούνται τα ρινίσματα

τοιχώματα της διανοιγμένης οπής. Διάτρηση μετάλλου Κατά τη διάτρηση μετάλλων, να χρησιμοποιείτε ένα λιπαντικό κοπής. Από τον κανόνα αυτό εξαιρούνται ο χυτοσίδηρος και ο μπρούντζος, στους οποίους η διάτρηση πρέπει να εκτελείται χωρίς λιπαντικό. Τα πιο αποτελεσματικά λιπαντικά κοπής είναι το θειωμένο λάδι κοπής και το λαρδί.

Αυτό το εργαλείο της Black & Decker έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή συντήρηση. Η αδιάλειπτη και ικανοποιητική λειτουργία του εργαλείου εξαρτάται από τη φροντίδα και τον τακτικό καθαρισμό. Ο φορτιστής σας δεν απαιτεί κάποια συντήρηση εκτός του τακτικού καθαρισμού. Προειδοποίηση! Προτού πραγματοποιήσετε κάποια συντήρηση στο εργαλείο, αφαιρέστε την μπαταρία από το εργαλείο. Πριν καθαρίσετε τον φορτιστή, αποσυνδέστε τον από την πρίζα. X Να καθαρίζετε τακτικά τις εγκοπές εξαερισμού του εργαλείου και του φορτιστή με μια μαλακή βούρτσα ή με ένα στεγνό πανί. X Να καθαρίζετε τακτικά το περίβλημα του μοτέρ με ένα καθαρό και υγρό πανί. Μη χρησιμοποιείτε λειαντικά ή υγρά καθαρισμού που περιέχουν διαλυτικά. X Να ανοίγετε τακτικά το τσοκ και να το χτυπάτε ελαφρά για να αφαιρείται η σκόνη από το εσωτερικό του. Προστασία του περιβάλλοντος Επιλεκτική περισυλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα κοινά οικιακά απορρίμματα. Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας Black & Decker χρειάζεται αντικατάσταση, ή ότι δεν το χρειάζεστε άλλο, μην το απορρίψετε μαζί με τα κοινά οικιακά απορρίμματα αλλά κάντε αυτό το προϊόν διαθέσιμο για ανεξάρτητη αποκομιδή.

ανεξάρτητη συλλογή των μεταχειρισμένων προϊόντων και των υλικών συσκευασίας δίνει τη δυνατότητα ανακύκλωσης και επαναχρησιμοποίησης των υλικών. Με την επαναχρησιμοποίηση των ανακυκλωμένων υλικών αποτρέπεται η μόλυνση του περιβάλλοντος και μειώνεται η ζήτηση πρώτων υλών. Οι κανονισμοί που ισχύουν στην περιοχή σας ενδέχεται να προβλέπουν την επιλεκτική περισυλλογή των ηλεκτρικών συσκευών που προέρχονται από νοικοκυριά σε κρατικές εγκαταστάσεις ή από τον έμπορο όταν αγοράσετε ένα καινούργιο προϊόν. H Black & Decker δίνει τη δυνατότητα ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Για να χρησιμοποιήσετε αυτήν την υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους

Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξετε στο Διαδίκτυο, στη διεύθυνση: www.2helpU.com.

Οι μπαταρίες Black & Decker μπορούν να επαναφορτιστούν πολλές φορές. Στο τέλος της ωφέλιμης ζωής τους, απορρίψτε τις μπαταρίες με την πρέπουσα φροντίδα για το περιβάλλον μας: X Χρησιμοποιήστε το εργαλείο μέχρι να αδειάσει εντελώς η μπαταρία και στη συνέχεια αφαιρέστε τη από το

X Οι μπαταρίες NiCd, NiMH και ιόντων λιθίου είναι ανακυκλώσιμες. Παραδώστε τις σε οποιονδήποτε εξουσιοδοτημένο αντιπρόσωπο επισκευών ή στον πλησιέστερο σταθμό ανακύκλωσης της περιοχής σας.79

Τεχνικά χαρακτηριστικά Δήλωση συμμόρφωσης με την Ευρωπαϊκή

HP362 Η Black & Decker δηλώνει ότι τα προϊόντα αυτά συμμορφώνονται με: 98/37/ΕΚ, EN 60745 Στάθμη ηχητικής πίεσης, μετρημένης σύμφωνα με το πρότυπο EN 60745: Ηχητική πίεση (L

) 68.35 dB(A), αβεβαιότητα (K) 3 dB(A) Ακουστική ισχύς (L

) 81.35 dB(A), αβεβαιότητα (K) 3 dB(A) Οι συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριών αξόνων) καθορίστηκαν σύμφωνα με το πρότυπο EN 60745: Βίδωμα χωρίς κρούση (a

) = 0.98 m/s², αβεβαιότητα (K) = 1,5 m/s² Διάτρηση μετάλλου

= 0.628 m/s², αβεβαιότητα (K) = 1.5 m/s² Ο κάτωθι υπογεγραμμένος είναι υπεύθυνος για την κατάρτιση του τεχνικού φακέλου και δηλώνει τα παρόντα εκ μέρους της Black & Decker Kevin Hewitt Διευθυντής Εξυπηρέτησης Πελατών Spennymoor, County Durham DL16 6JG, Ηνωμένο Βασίλειο 01-11-2007

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει σημαντική εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας και δεν ζημιώνει τα νόμιμα δικαιώματά σας. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών. Σε περίπτωση που κάποιο προϊόν της Black & Decker παρουσιάσει βλάβη εξαιτίας ελαττωματικών υλικών, ποιότητας εργασίας ή έλλειψης συμφωνίας με τις προδιαγραφές εντός 24 μηνών από την ημερομηνία αγοράς, η Black & Decker εγγυάται την αντικατάσταση των ελαττωματικών τμημάτων, την επισκευή προϊόντων που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες

X Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό, επαγγελματικό περιβάλλον ή αν έχει ενοικιαστεί. X Έχει γίνει εσφαλμένη χρήση του προϊόντος ή έχει παραμεληθεί. X Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από ουσίες ή λόγω ατυχήματος. X Έχει γίνει προσπάθεια επισκευής από μη εξουσιοδοτημένα κέντρα επισκευών ή από προσωπικό που δεν ανήκει στο προσωπικό της Black & Decker. Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο κέντρο επισκευών. Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξετε στο Διαδίκτυο, στη διεύθυνση: www.2helpU.com. Παρακαλούμε επισκεφθείτε την ιστοσελίδα μας www.blackanddecker.eu για να καταχωρήσετε το νέο σας προϊόν Black & Decker και για να ενημερώνεστε

προϊόντα και τις ειδικές προσφορές. Περισσότερες πληροφορίες σχετικά με τη μάρκα Black & Decker και τη σειρά των προϊόντων μας θα βρείτε στη διεύθυνση www.blackanddecker.eu. HP362 Τάση Vdc 3,6 Ροπή εξόδου (μέγ.) Nm 6 Ταχύτητα χωρίς φορτίο σ.α.λ. 0-200, 0-600 Υποδοχή μύτης mm 6.35 Βάρος kg 0.48 Μπαταρία Τύπος A36

Τάση Vac 230 Κατά προσέγγιση χρόνος

ώρες 6 Βάρος kg 0.2480 TYP. www.2helpU.com
