ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DBRI 581001 IN PT BAUKNECHT

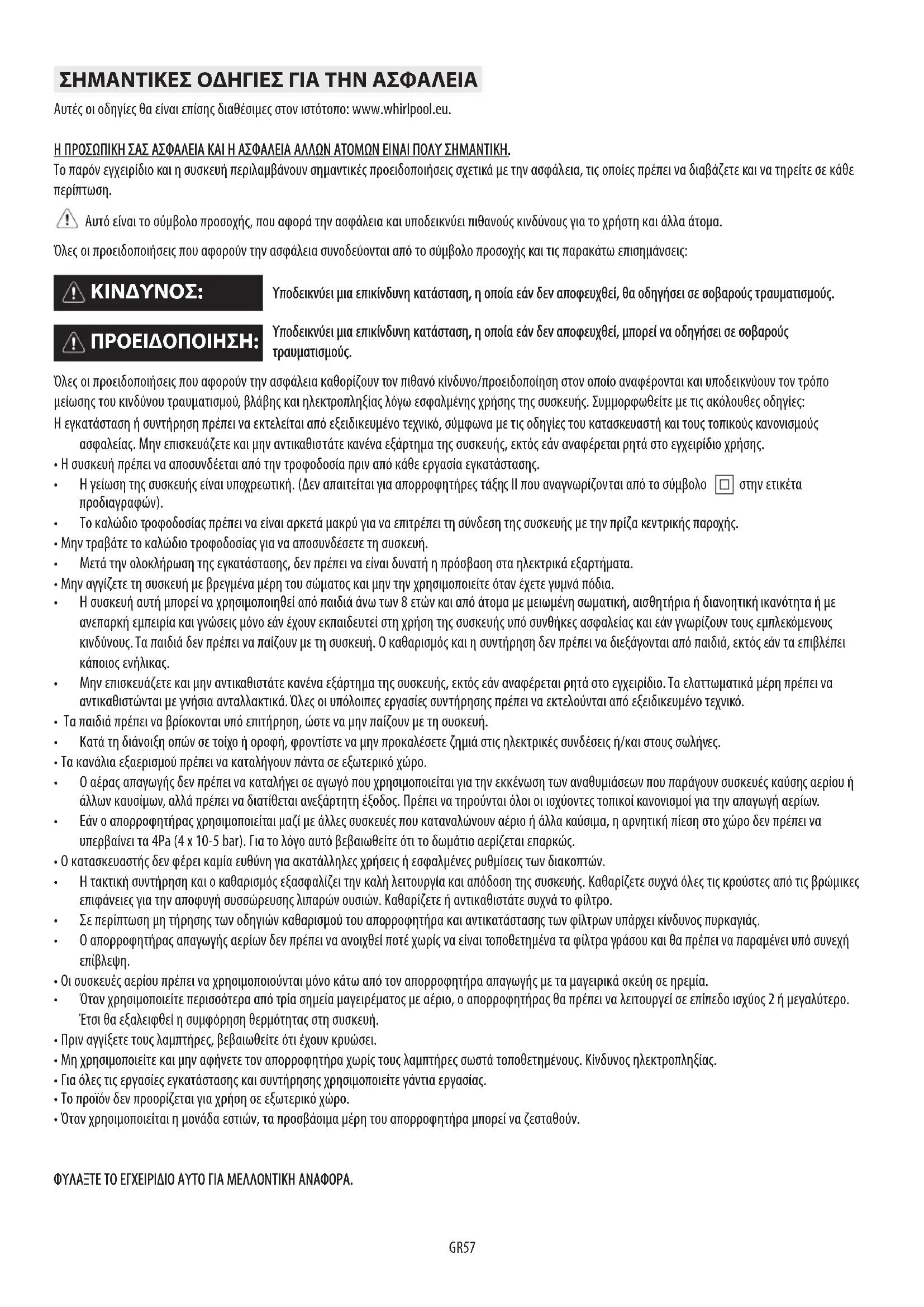

Αυτό είναι το σύμβολο προσοχής, που αφορά την ασφάλεια και υποδεικνύει πιθανούς κινδύνους για το χρήστη και άλλα άτομα. Όλες οι προειδοποιήσεις που αφορούν την ασφάλεια συνοδεύονται από το σύμβολο προσοχής και τις παρακάτω επισημάνσεις: Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, θα οδηγήσει σε σοβαρούς τραυματισμούς. Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. Όλες οι προειδοποιήσεις που αφορούν την ασφάλεια καθορίζουν τον πιθανό κίνδυνο/προειδοποίηση στον οποίο αναφέρονται και υποδεικνύουν τον τρόπο μείωσης του κινδύνου τραυματισμού, βλάβης και ηλεκτροπληξίας λόγω εσφαλμένης χρήσης της συσκευής. Συμμορφωθείτε με τις ακόλουθες οδηγίες: Η εγκατάσταση ή συντήρηση πρέπει να εκτελείται από εξειδικευμένο τεχνικό, σύμφωνα με τις οδηγίες του κατασκευαστή και τους τοπικούς κανονισμούς ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο εγχειρίδιο χρήσης.

• Η συσκευή πρέπει να αποσυνδέεται από την τροφοδοσία πριν από κάθε εργασία εγκατάστασης.

• Η γείωση της συσκευής είναι υποχρεωτική. (Δεν απαιτείται για απορροφητήρες τάξης II που αναγνωρίζονται από το σύμβολο στην ετικέτα προδιαγραφών).

• Το καλώδιο τροφοδοσίας πρέπει να είναι αρκετά μακρύ για να επιτρέπει τη σύνδεση της συσκευής με την πρίζα κεντρικής παροχής.

• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή.

• Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα.

• Μην αγγίζετε τη συσκευή με βρεγμένα μέρη του σώματος και μην την χρησιμοποιείτε όταν έχετε γυμνά πόδια.

• Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά άνω των 8 ετών και από άτομα με μειωμένη σωματική, αισθητήρια ή διανοητική ικανότητα ή με ανεπαρκή εμπειρία και γνώσεις μόνο εάν έχουν εκπαιδευτεί στη χρήση της συσκευής υπό συνθήκες ασφαλείας και εάν γνωρίζουν τους εμπλεκόμενους κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να διεξάγονται από παιδιά, εκτός εάν τα επιβλέπει κάποιος ενήλικας.

• Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο εγχειρίδιο. Τα ελαττωματικά μέρη πρέπει να αντικαθιστώνται με γνήσια ανταλλακτικά. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από εξειδικευμένο τεχνικό.

• Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να μην παίζουν με τη συσκευή.

• Κατά τη διάνοιξη οπών σε τοίχο ή οροφή, φροντίστε να μην προκαλέσετε ζημιά στις ηλεκτρικές συνδέσεις ή/και στους σωλήνες.

• Τα κανάλια εξαερισμού πρέπει να καταλήγουν πάντα σε εξωτερικό χώρο.

• Ο αέρας απαγωγής δεν πρέπει να καταλήγει σε αγωγό που χρησιμοποιείται για την εκκένωση των αναθυμιάσεων που παράγουν συσκευές καύσης αερίου ή άλλων καυσίμων, αλλά πρέπει να διατίθεται ανεξάρτητη έξοδος. Πρέπει να τηρούνται όλοι οι ισχύοντες τοπικοί κανονισμοί για την απαγωγή αερίων.

• Εάν ο απορροφητήρας χρησιμοποιείται μαζί με άλλες συσκευές που καταναλώνουν αέριο ή άλλα καύσιμα, η αρνητική πίεση στο χώρο δεν πρέπει να υπερβαίνει τα 4Pa (4 x 10-5 bar). Για το λόγο αυτό βεβαιωθείτε ότι το δωμάτιο αερίζεται επαρκώς.

• Ο κατασκευαστής δεν φέρει καμία ευθύνη για ακατάλληλες χρήσεις ή εσφαλμένες ρυθμίσεις των διακοπτών.

• Η τακτική συντήρηση και ο καθαρισμός εξασφαλίζει την καλή λειτουργία και απόδοση της συσκευής. Καθαρίζετε συχνά όλες τις κρούστες από τις βρώμικες επιφάνειες για την αποφυγή συσσώρευσης λιπαρών ουσιών. Καθαρίζετε ή αντικαθιστάτε συχνά το φίλτρο.

• Σε περίπτωση μη τήρησης των οδηγιών καθαρισμού του απορροφητήρα και αντικατάστασης των φίλτρων υπάρχει κίνδυνος πυρκαγιάς.

• Ο απορροφητήρας απαγωγής αερίων δεν πρέπει να ανοιχθεί ποτέ χωρίς να είναι τοποθετημένα τα φίλτρα γράσου και θα πρέπει να παραμένει υπό συνεχή

• Οι συσκευές αερίου πρέπει να χρησιμοποιούνται μόνο κάτω από τον απορροφητήρα απαγωγής με τα μαγειρικά σκεύη σε ηρεμία.

• Όταν χρησιμοποιείτε περισσότερα από τρία σημεία μαγειρέματος με αέριο, ο απορροφητήρας θα πρέπει να λειτουργεί σε επίπεδο ισχύος 2 ή μεγαλύτερο. Έτσι θα εξαλειφθεί η συμφόρηση θερμότητας στη συσκευή.

• Πριν αγγίξετε τους λαμπτήρες, βεβαιωθείτε ότι έχουν κρυώσει.

• Μη χρησιμοποιείτε και μην αφήνετε τον απορροφητήρα χωρίς τους λαμπτήρες σωστά τοποθετημένους. Κίνδυνος ηλεκτροπληξίας.

• Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας.

• Το προϊόν δεν προορίζεται για χρήση σε εξωτερικό χώρο.

• Όταν χρησιμοποιείται η μονάδα εστιών, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να ζεσταθούν. ΦΥΛΑΞΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΑΥΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

GR57Μετά την αποσυσκευασία, ελέγξτε τη συσκευή για τυχόν ζηιέ κατά τη εταφορά. Εάν υπάρχει κάποιο πρόβληα, επικοινωνήστε ε τον αντιπρόσωπο ή ε το πλησιέστερο κέντρο εξυπηρέτηση πελατών. Για να αποφευχθούν τυχόν ζηιέ, αφαιρείτε τη συσκευή από τη συσκευασία φελιζόλ όνο κατά τη στιγή τη εγκατάσταση. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ το προϊόν αυτό έχει εγάλο βάρο. Η ανύψωση και η εγκατάσταση του απορροφητήρα πρέπει να πραγατοποιείται από δύο ή περισσότερα άτοα. Η ελάχιστη απόσταση εταξύ του στηρίγατο των αγειρικών σκευών πάνω στην κουζίνα και του κάτω έρου του απορροφητήρα δεν πρέπει να είναι ικρότερη από 50 cm για ηλεκτρικέ κουζίνε και 65 cm για κουζίνε αερίου ή εικτέ. Πριν από την εγκατάσταση, ελέγξτε επίση τι ελάχιστε αποστάσει που αναφέρονται στο εγχειρίδιο τη κουζίνα. Εάν στι οδηγίε εγκατάσταση τη κουζίνα συνιστάται εγαλύτερη απόσταση εταξύ τη κουζίνα και του απορροφητήρα, ακολουθήστε τι σχετικέ οδηγίε. ΗΛΕΚΤΡΙΚΗ ΣΥΝΕΣ Βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα ονοαστικών χαρακτηριστικών τη συσκευή αντιστοιχεί στην τάση του δικτύου. Οι πληροφορίε αυτέ πορεί να αναγράφονται στο εσωτερικό του απορροφητήρα, κάτω από το φίλτρο για λίπη. Η αντικατάσταση του καλωδίου τροφοδοσία (τύπου H05 VV-F 3 x 0,75 mm) πρέπει να πραγατοποιείται από εξειδικευένο ηλεκτρολόγο. Επικοινωνήστε ε ένα εξουσιοδοτηένο κέντρο σέρβι. Εάν ο απορροφητήρα διαθέτει φι, συνδέστε το σε ια πρίζα που πληροί του ισχύοντε κανονισού και βρίσκεται σε σηείο ε εύκολη πρόσβαση ετά την εγκατάσταση. Εάν δεν υπάρχει φι (απευθεία σύνδεση στο δίκτυο) ή εάν η πρίζα δεν βρίσκεται σε σηείο ε εύκολη πρόσβαση, πρέπει να εγκατασταθεί ένα τυπικό διπολικό διακόπτη που παρέχει τη δυνατότητα πλήρου αποόνωση από το δίκτυο στι συνθήκε τη κατηγορία υπέρταση ΙΙΙ σύφωνα ε του κανονισού εγκατάσταση. ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ Πριν τη χρήση Αφαιρέστε τα προστατευτικά από χαρτόνι, την προστατευτική εβράνη και τι αυτοκόλλητε ετικέτε από τα εξαρτήατα. Ελέγξτε τη συσκευή για τυχόν ζηιέ κατά τη εταφορά. Κατά τη διάρκεια τη χρήση Για να αποφευχθούν τυχόν ζηιέ, ην τοποθετείτε βάρο πάνω στη συσκευή. Μην εκθέτετε τη συσκευή σε ατοσφαιρικού παράγοντε. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Απόρριψη συσκευασίαΤο υλικό συσκευασία είναι 100% ανακυκλώσιο, όπω δείχνει το σύβολο ανακύκλωση . Συνεπώ, τα διάφορα έρη τη συσκευασία πρέπει να απορρίπτονται κατάλληλα και σύφωνα ε του τοπικού κανονισού για την απόρριψη αποβλήτων. Απόρριψη του προϊόντο

Αυτή η συσκευή φέρει σήανση σύφωνα ε την ευρωπαϊκή οδηγία 2002/96/ΕΚ σχετικά ε τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισού (ΑΗΗΕ). - Η σωστή απόρριψη αυτού του προϊόντο συβάλλει στην αποτροπή πιθανών επιβλαβών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία λόγω ακατάλληλου χειρισού των αποβλήτων του προϊόντο αυτού. - Το σύβολο στο προϊόν ή στα συνοδευτικά έγγραφα υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να υποβάλλεται σε επεξεργασία όπω τα οικιακά απόβλητα, αλλά να παραδίδεται στο ειδικό κέντρο συλλογή για την ανακύκλωση ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισού. Απόρριψη οικιακών συσκευώ

• Η συσκευή αυτή έχει κατασκευαστεί από ανακυκλώσια ή επαναχρησιοποιούενα υλικά. Η απόρριψη τη συσκευή πρέπει να γίνεται σύφωνα ε του τοπικού κανονισού απόρριψη αποβλήτων. Πριν από την απόρριψη, κόψτε το καλώδιο τροφοδοσία.

• Για περαιτέρω πληροφορίε σχετικά ε την επεξεργασία, τη συλλογή και την ανακύκλωση οικιακών ηλεκτρικών συσκευών, επικοινωνήστε ε τι αρόδιε τοπικέ αρχέ, την υπηρεσία αποκοιδή οικιακών απορριάτων ή το κατάστηα πώληση τη συσκευή. ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ήλωση συόρφωση

• Η συσκευή αυτή έχει σχεδιαστεί, κατασκευαστεί και διατεθεί στην αγορά σύφωνα ε: - τι προδιαγραφέ ασφαλεία τη οδηγία 2006/95/ΕΚ για τη «Χαηλή τάση» (η οποία αντικαθιστά την οδηγία 73/23/ΕΟΚ και τι ετέπειτα τροποποιήσει τη);

οι απαιτήσει οικολογικού σχεδιασού των ευρωπαϊκών κανονισών υπ’ αριθ. 65/2014, και υπ’ αριθ. 66/2014 σε συόρφωση ε το ευρωπαϊκό πρότυπο EN 61591; - οι απαιτήσει προστασία τη οδηγία 2004/108/ΕΚ για την «ΗΜΣ». Η ηλεκτρική ασφάλεια τη συσκευή εξασφαλίζεται όνο όταν η συσκευή είναι συνδεδεένη σωστά σε εγκεκριένο σύστηα γείωση. Συβουλέ εξοικονόηση ενέργεια

Ενεργοποιήστε τον απορροφητήρα σε ελάχιστη ταχύτητα όταν αρχίσετε το αγείρεα και διατηρήστε τον σε λειτουργία για λίγα λεπτά αφού τελειώσετε το αγείρεα.

• Αυξήστε την ταχύτητα όνο στην περίπτωση εγάλη ποσότητα καπνού και ατών και χρησιοποιήστε τι ταχύτητε ενίσχυση όνο σε ακραίε καταστάσει.

• Αντικαταστήστε τα φίλτρα άνθρακα όταν απαιτείται για να διατηρηθεί η καλή αποδοτικότητα είωση των οσών.

• Καθαρίστε τα φίλτρα γράσου όταν απαιτείται για να διατηρηθεί η καλή αποδοτικότητα του φίλτρου γράσου.

• Χρησιοποιήστε τη έγιστη διάετρο του συστήατο σωλήνων που υποδεικνύεται στο παρόν εγχειρίδιο για να βελτιστοποιήσετε την αποδοτικότητα και να ελαχιστοποιήσετε το θόρυβο. GR58Η συσκευή δεν λειτουργεί:

• Ελέγξτε εάν υπάρχει κεντρική ηλεκτρική παροχή και εάν η συσκευή είναι συνδεδεμένη στην ηλεκτρική παροχή.

• Απενεργοποιήστε τη συσκευή και εκκινήστε την ξανά για να δείτε εάν η βλάβη επιμένει. Το επίπεδο αναρρόφησης του απορροφητήρα δεν είναι επαρκές:

• Ελέγξτε την ταχύτητα αναρρόφησης και ρυθμίστε την, εάν απαιτείται.

• Ελέγξτε ότι τα φίλτρα είναι καθαρά.

• Ελέγξτε εάν οι αεραγωγοί είναι φραγμένοι. Το φως δεν λειτουργεί.

• Ελέγξτε τον λαμπτήρα και αντικαταστήστε τον εάν απαιτείται.

• Ελέγξτε ότι ο λαμπτήρας έχει τοποθετηθεί σωστά. Πριν καλέσετε το Σέρβις: 1. Δείτε εάν μπορείτε να επιλύσετε το πρόβλημα μόνοι σας με τη βοήθεια των υποδείξεων που παρέχονται στον «Οδηγό ανεύρεσης βλαβών».

2. Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή για να διαπιστώσετε εάν η βλάβη παραμένει.

Εάν μετά τους παραπάνω ελέγχους η βλάβη ακόμη υπάρχει, επικοινωνήστε με το πλησιέστερο Σέρβις. Πάντα να αναφέρετε:

• Μια σύντομη περιγραφή της βλάβης.

• Τον ακριβή τύπο και μοντέλο της συσκευής

• Τον αριθμό Service (ο αριθμός μετά την ένδειξη «Service» στην πινακίδα τεχνικών στοιχείων) που βρίσκεται στο εσωτερικό της συσκευής. Ο αριθμός Service υποδεικνύεται και στο φυλλάδιο της εγγύησης

• Την πλήρη διεύθυνσή σας

• Τον τηλεφωνικό αριθμό σας. Εάν απαιτούνται οποιεσδήποτε επισκευές, επικοινωνήστε με εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών (για εγγύηση ότι θα χρησιμοποιηθούν γνήσια ανταλλακτικά και οι επισκευές θα διεξαχθούν σωστά). ΟΔΗΓΟΣ ΑΝΕΥΡΕΣΗΣ ΒΛΑΒΩΝ

- Μη χρησιμοποιείτε ποτέ εξοπλισμό καθαρισμού με ατμό. - Αποσυνδέετε τη συσκευή από την τροφοδοσία. ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε διαβρωτικά ή λειαντικά απορρυπαντικά. Σε περίπτωση τυχαίας επαφής των προϊόντων αυτών με τη συσκευή, καθαρίστε αμέσως με ένα υγρό πανί.

• Καθαρίστε τις επιφάνειες με ένα υγρό πανί. Εάν υπάρχουν πολλές ακαθαρσίες, προσθέστε στο νερό λίγες σταγόνες απορρυπαντικού για τα πιάτα. Σκουπίστε με ένα στεγνό πανί. ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε λειαντικά σφουγγάρια ή μεταλλικές ξύστρες ή συρμάτινα σφουγγάρια. Μπορεί να καταστραφεί η εμαγιέ επιφάνεια με την πάροδο του χρόνου.

• Χρησιμοποιείτε απορρυπαντικά ειδικά σχεδιασμένα για τον καθαρισμό της συσκευής και ακολουθείτε τις οδηγίες του κατασκευαστή. ΣΗΜΑΝΤΙΚΟ: καθαρίζετε τα φίλτρα τουλάχιστον μία φορά το μήνα, για να απομακρυνθούν λάδια ή λιπαρά υπολείμματα.

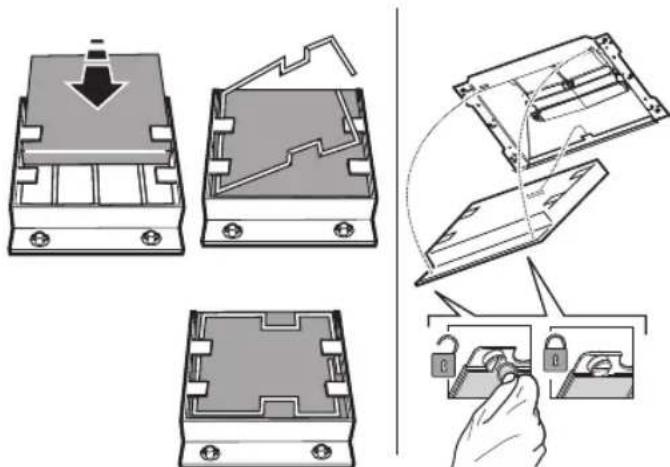

GR59GR60 - χρησιμοποιείτε προστατευτικά γάντια. - αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο. ΦΙΛΤΡΑ ΓΙΑ ΛΙΠΗ Το μεταλλικό φίλτρο για λίπη έχει απεριόριστη διάρκεια και πρέπει να πλένεται μία φορά το μήνα στο χέρι ή στο πλυντήριο πιάτων σε χαμηλές θερμοκρασίες και σε σύντομο κύκλο. Μετά το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για λίπη μπορεί να θαμπώσει, χωρίς ωστόσο να μειωθεί η αποτελεσματικότητά του. Αφαιρέστε τη λαβή για να βγάλετε το φίλτρο. Μετά το πλύσιμο και το στέγνωμα του φίλτρου, ακολουθήστε την αντίστροφη διαδικασία για να το τοποθετήσετε ξανά. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΛΑΜΠΤΗΡΩΝ Ο απορροφητήρας διαθέτει σύστημα φωτισμού με τεχνολογία λυχνιών LED. Οι λυχνίες LED παρέχουν βέλτιστο φωτισμό, διάρκειας έως 10 φορές μεγαλύτερης από τις συμβατικές λυχνίες, καθώς και εξοικονόμηση ηλεκτρικής ενέργειας 90%. Για την αντικατάσταση, απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης. ΦΙΛΤΡΟ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ (μόνο για μοντέλα με δυνατότητα φιλτραρίσματος): Το φίλτρο ενεργού άνθρακα πρέπει να πλένεται μία φορά το μήνα στο πλυντήριο πιάτων και σε πρόγραμμα με την υψηλότερη θερμοκρασία, χρησιμοποιώντας κοινό απορρυπαντικό για πλυντήρια πιάτων. Συνιστάται να πλένετε το φίλτρο μόνο του. Για να χρησιμοποιηθεί ξανά το φίλτρο ενεργού άνθρακα μετά το πλύσιμο, πρέπει να στεγνώσει σε φούρνο στους 100°C για 10 λεπτά. Αντικαθιστάτε το φίλτρο ενεργού άνθρακα κάθε 3 χρόνια. Τοποθέτηση του φίλτρου ενεργού άνθρακα:

1. Αφαιρέστε το φίλτρο για λίπη.

2. Στερεώστε το φίλτρο ενεργού άνθρακα αρχικά στο πίσω μέρος στη μεταλλική

γλωττίδα του απορροφητήρα και, στη συνέχεια, στο μπροστινό μέρος με τις δύο

3. Τοποθετήστε ξανά το φίλτρο για λίπη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΣΥΝΤΗΡΗΣΗGR61 Αφαιρέστε όλα τα εξαρτήματα από τις συσκευασίες. Ελέγξτε εάν περιλαμβάνονται όλα τα εξαρτήματα.

• Συναρμολογημένος απορροφητήρας με μοτέρ, λαμπτήρες και τοποθετημένα φίλτρα για λίπη.

• 1 προσυναρμολογημένος σκελετός

• 1 ρακόρ φιλτραρίσματος με επέκταση

• Οδηγίες τοποθέτησης και χρήσης

• 1 σφιγκτήρας καλωδίου

• 6 ούπα τοίχου Ø 10x60

• 14 τετράγωνα παξιμάδια

• 4 βίδες 3x9 Παρεχόμενα υλικά για στερέωση περιβλήματος (στην περίπτωση οροφών χαμηλού ύψους)

• Οδηγίες συναρμολόγησης περιβλήματος

• 4 αυτασφαλιζόμενα παξιμάδια

• 4 βίδες 6 x 70 mm χωρίς άκρο Ο απορροφητήρας έχει σχεδιαστεί για να εγκατασταθεί και για να χρησιμοποιηθεί σε "Έκδοση Αναρρόφησης" ή σε "Έκδοση Φιλτραρίσματος". Έκδοση Αναρρόφησης Οι ατμοί αναρροφούνται και στέλνονται στο έξω χώρο διά μέσου του σωλήνα εκκένωσης (δε συμπεριλαμβάνεται) ο οποίος σταθεροποιείται στη σύνδεση εξόδου του αέρα του απορροφητήρα. Με βάση το σωλήνα εκκένωση που αγοράσατε, προβλέψτε για το κατάλληλο σύστημα σταθεροποίησης στη σύνδεση της εξόδου αέρα. ΣΗΜΑΝΤΙΚΟ: Εάν είναι ήδη εγκατεστημένος/οι βγάλτε το/τα φίλτρο/α άνθρακα. Έκδοση Φιλτραρίσματος Ο αέρας φιλτράρεται περνώντας διά μέσου ένα/των φίλτρου/ων άνθρακα και ανακυκλώνεται στο περιβάλλοντα χώρο. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η επανακυκλοφορία του αέρα γίνεται με άνετο τρόπο. Εάν ο απορροφητήρας δε διαθέτει φίλτρο/α άνθρακα, αυτό/ά μπορεί/ούν να κατευθυνθεί/ούν και να συναρμολογηθεί/ούν πριν από τη χρήση. Η εγκατάσταση του απορροφητήρα πρέπει να γίνεται μακριά από ζώνες που είναι πολύ βρώμικες, παράθυρα, πόρτες και πηγές θερμότητας. Ο απορροφητήρας διαθέτει όλα τα απαραίτητα υλικά για εγκατάσταση στα περισσότερους τοίχους/ταβάνια. Είναι ωστόσο αναγκαίο να ζητήσετε τη βοήθεια ενός ειδικού τεχνικού για να βεβαιωθείτε για την καταλληλότητα των υλικών σε σχέση με τον τύπο του τοίχου/ταβανιού. ΠΑΡΕΧΟΜΕΝΑ ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΗ - ΟΔΗΓΙΕΣ ΠΡΟΚΑΤΑΡΚΤΗΚΕΣ ΓΙΑ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗGR62 Σημείωση: Μαζί με τον απορροφητήρα παρέχεται μια βάση στερέωσης που πρέπει να χρησιμοποιείται αντί για το σκελετό όταν απαιτείται εγκατάσταση του απορροφητήρα σε ψευδοροφή. Οι οδηγίες τοποθέτησης παρέχονται μαζί με τη βάση στερέωσης. Στην περίπτωση αυτή, παραβλέψτε τις οδηγίες εγκατάστασης που αναφέρονται στη συνέχεια. Βεβαιωθείτε ότι η ψευδοροφή είναι κατάλληλης αντοχής σύμφωνα με τους ισχύοντες κανονισμούς και ότι διευκολύνει επίσης την πρόσβαση για σωστή εγκατάσταση της βάσης στερέωσης. Συνεπώς, συνιστάται να απευθυνθείτε σε εξουσιοδοτημένο και εξειδικευμένο τεχνικό για τον έλεγχο της καταλληλότητας για εγκατάσταση σε ψευδοροφή. Οι αριθμοί των παρακάτω οδηγιών αναφέρονται στα σχέδια που παρέχονται στις τελευταίες σελίδες του παρόντος εγχειριδίου με την αντίστοιχη αρίθμηση.

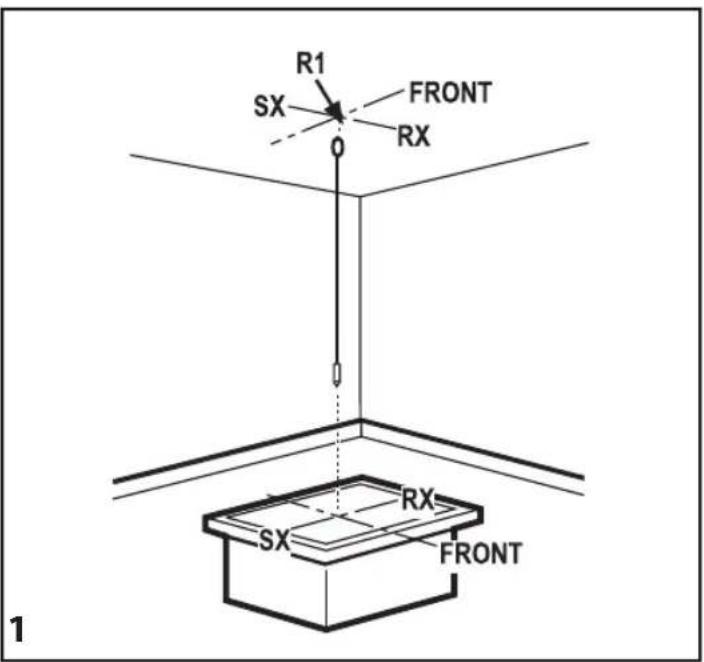

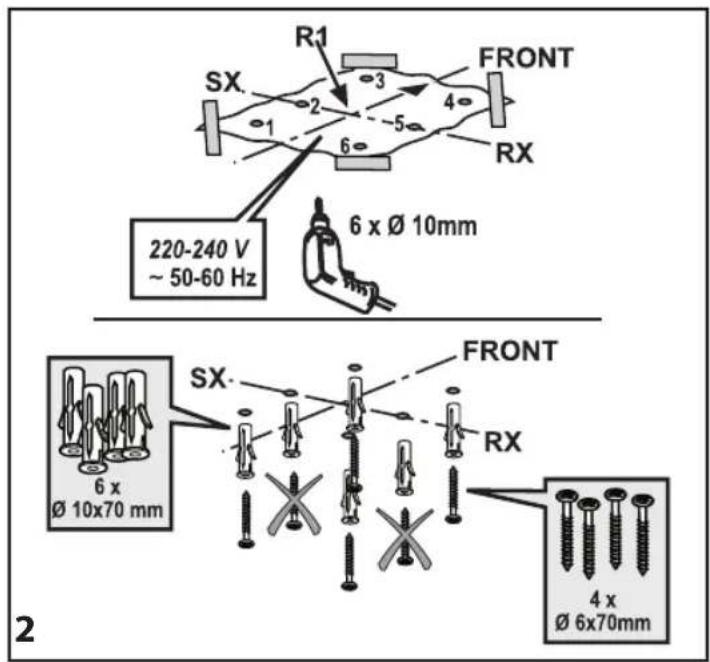

1. ΣΗΜΑΝΤΙΚΟ: Καθορίστε την περιοχή εγκατάστασης του απορροφητήρα:

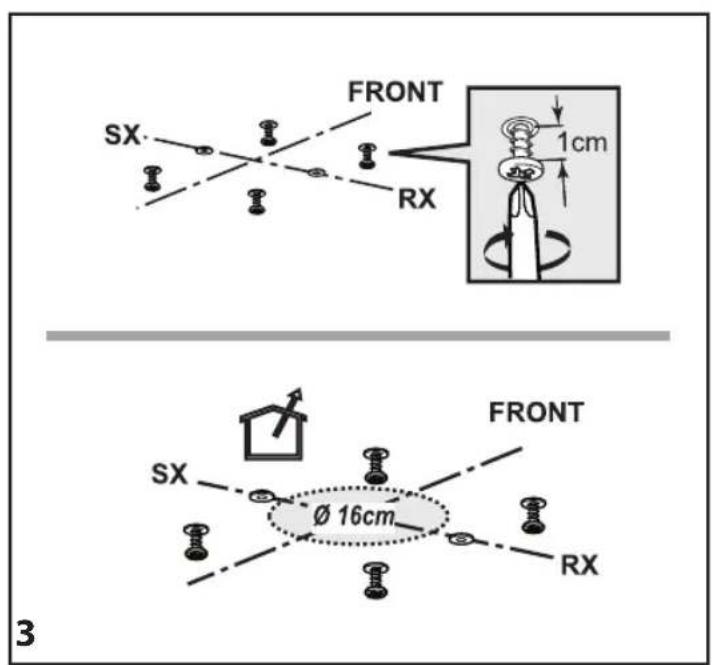

R1 = Κέντρο περιοχής εγκατάστασης και οπής για τη διέλευση του σωλήνα εξαγωγής, εάν απαιτείται. FRONT = Πλευρά που αντιστοιχεί στο μπροστινό τμήμα του απορροφητήρα. SX: Αριστερή πλευρά απορροφητήρα. RX: Δεξιά πλευρά απορροφητήρα. Σημείωση: οι ενδείξεις αυτές αναγράφονται σε διάφορα σχέδια για πιο εύκολη κατανόηση των οδηγιών εγκατάστασης. 2. Τοποθετήστε τον οδηγό διάτρησης στην οροφή λαμβάνοντας υπόψη τα σημεία αναφοράς που αναφέρονται παραπάνω, καθώς και ότι τα βέλη που αναγράφονται στον οδηγό διάτρησης αντιστοιχούν στην μπροστινή πλευρά του απορροφητήρα (FRONT). Ανοίξτε τις απαιτούμενες οπές με την κατάλληλη διάμετρο όπως αναφέρεται. Τοποθετήστε τα παρεχόμενα ούπα στον τοίχο. 3. Βιδώστε ελαφρώς τις βίδες, όπως φαίνεται στην εικόνα (στις γωνίες). Θα χρησιμοποιηθούν για τη σύνδεση του σκελετού του απορροφητήρα. Μόνο για μοντέλα με λειτουργία αναρρόφησης: Ανοίξτε μία οπή στην οροφή για τη διέλευση του σωλήνα εξαγωγής.

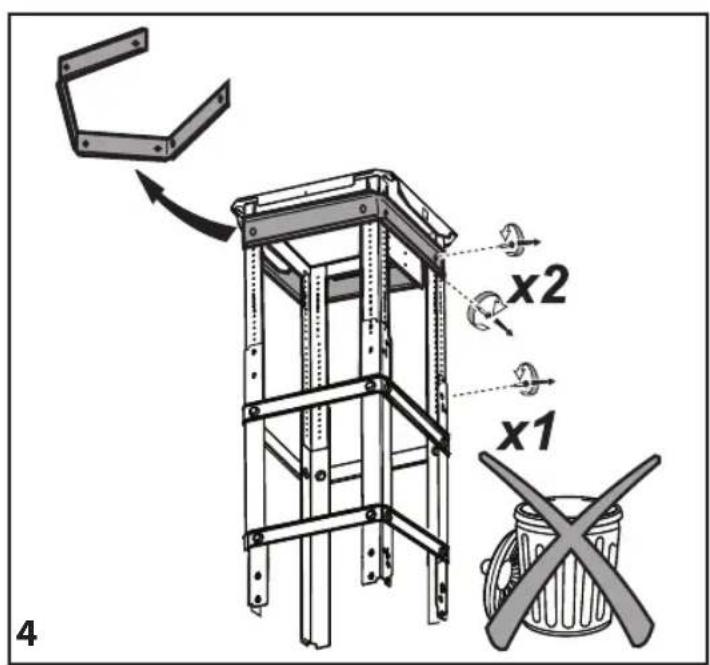

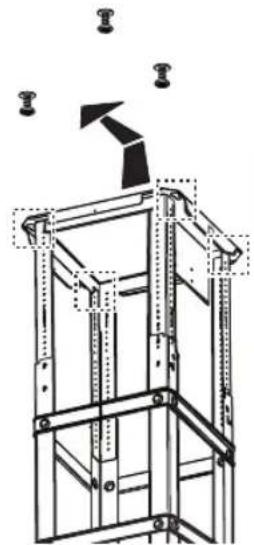

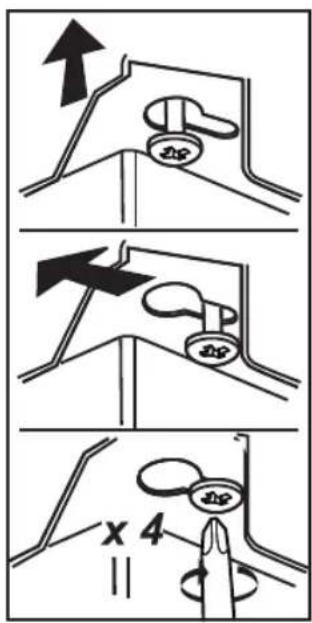

4. Αφαιρέστε και φυλάξτε τις βίδες στερέωσης του πάνω στηρίγματος και των τμημάτων του σκελετού.

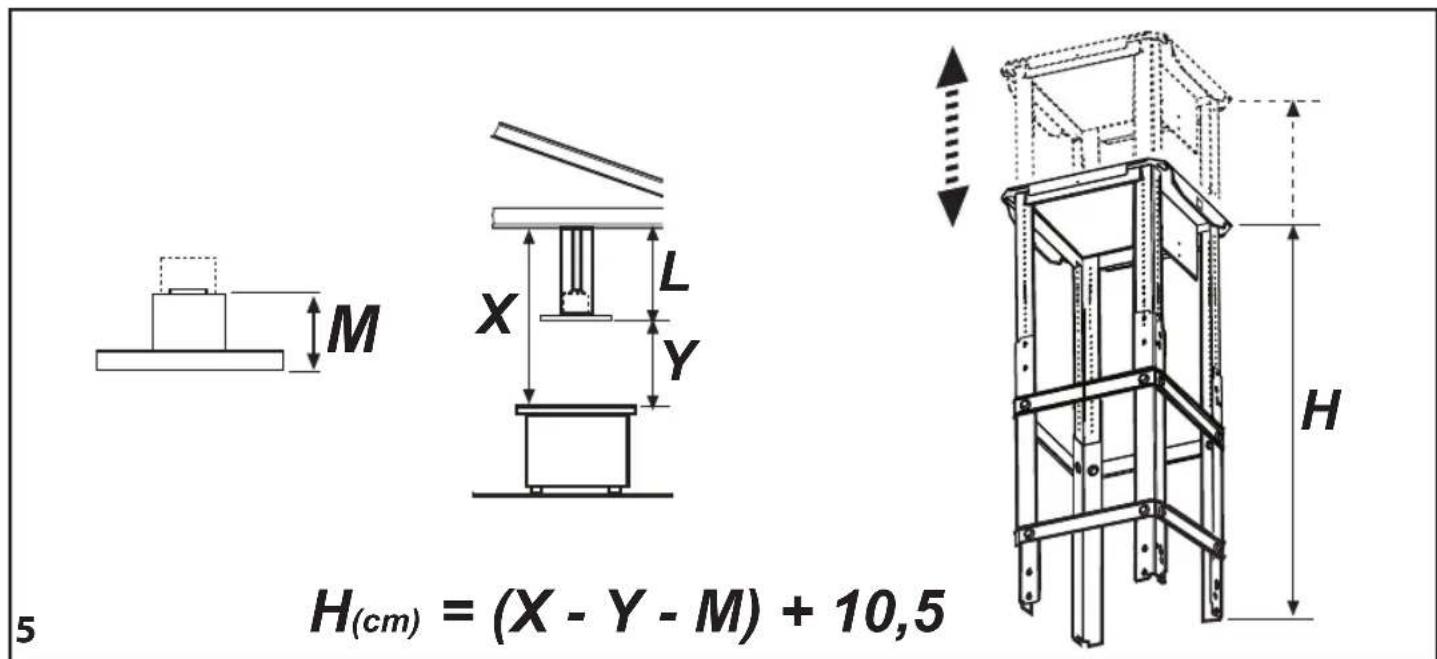

5. ΣΗΜΑΝΤΙΚΟ: Ρυθμίστε την επέκταση του σκελετού με βάση τον παρακάτω μαθηματικό τύπο:

H(cm)= (X-Y-M)+10,5 H= Επέκταση σκελετού για υπολογισμό X= Απόσταση από την οροφή έως τη μονάδα εστιών. Y= Ελάχιστη απόσταση του απορροφητήρα από τις εστίες της μονάδας (65 cm για εστίες αερίου, 50 cm για ηλεκτρικές εστίες). M= Ύψος συστήματος μοτέρ του απορροφητήρα.

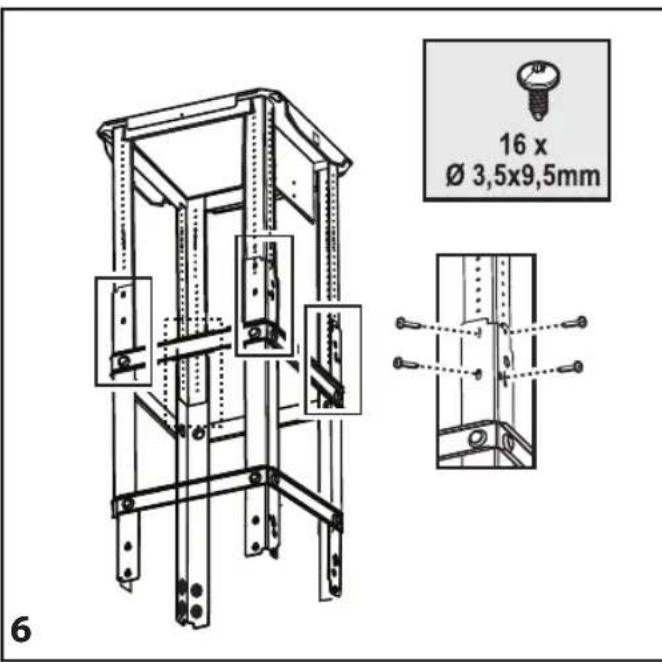

6. Στερεώστε μεταξύ τους τα τμήματα του σκελετού με τις βίδες, όπως φαίνεται στην εικόνα.

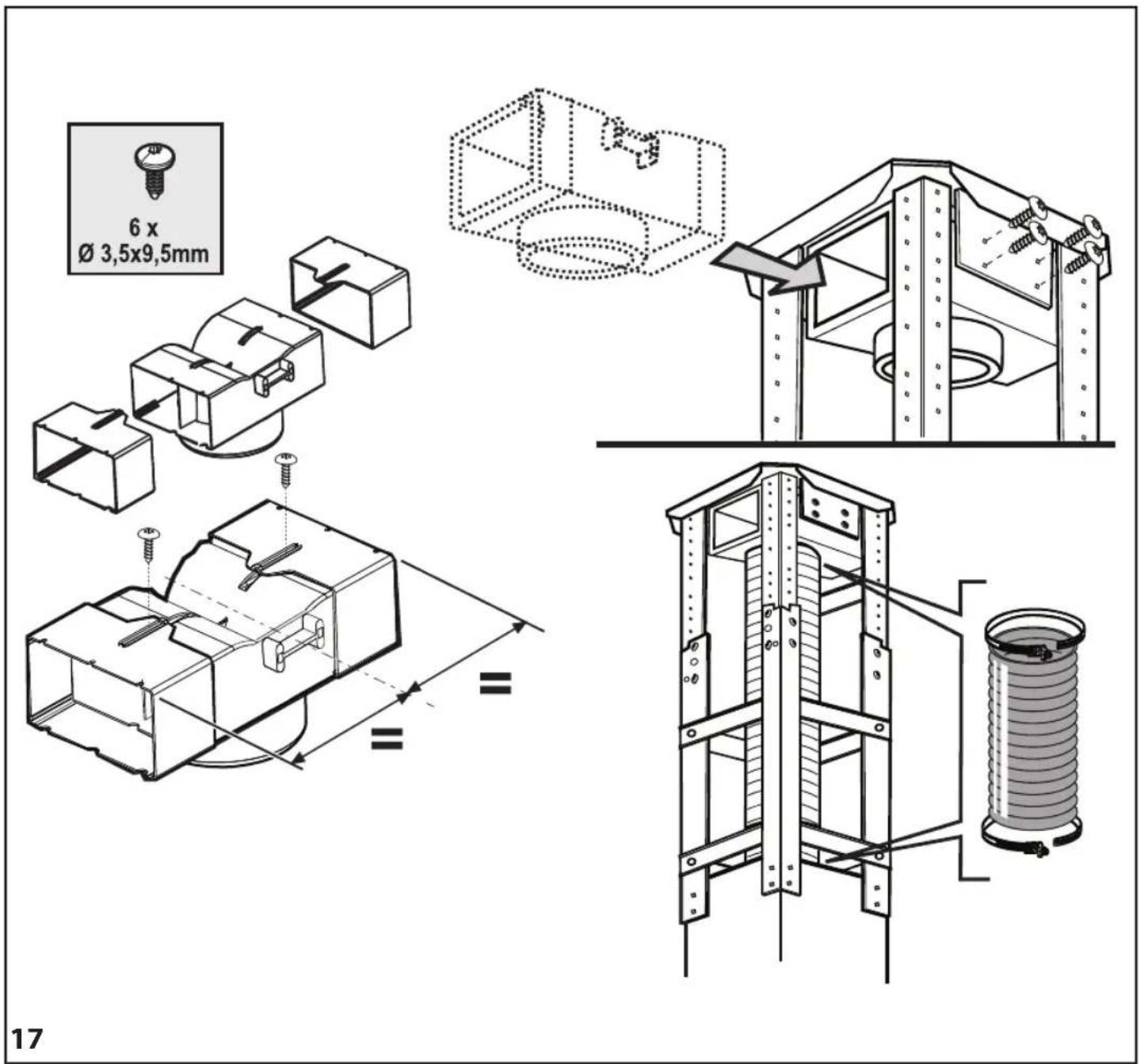

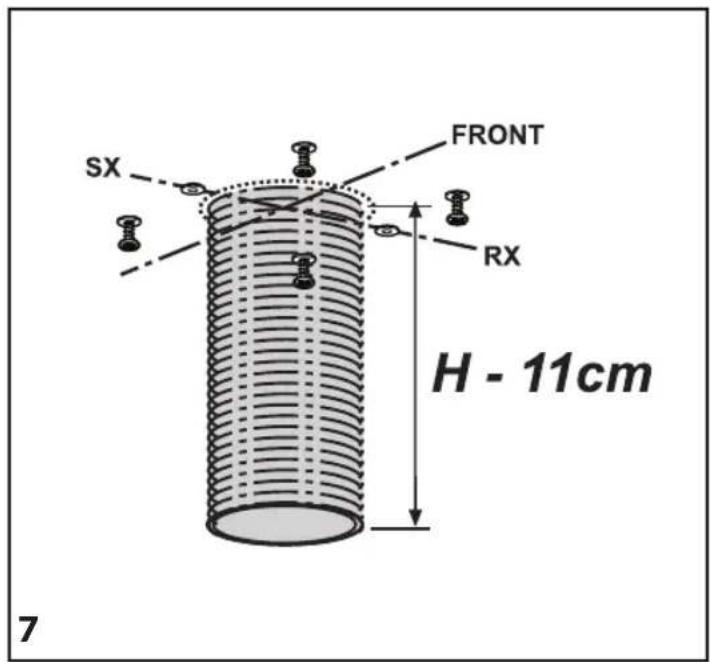

Μόνο για μοντέλα με λειτουργία αναρρόφησης: συνδέστε ένα σωλήνα για την απαγωγή των αερίων στο σύστημα εξαγωγής προς τα έξω. Το τμήμα του σωλήνα που πρέπει να προεξέχει από την οροφή φαίνεται στο σχέδιο Σημείωση: H= Επέκταση σκελετού που υπολογίστηκε (βλ. βήμα εγκατάστασης 5) Σημείωση: ο σωλήνας εξαγωγής δεν περιλαμβάνεται στη συσκευασία.

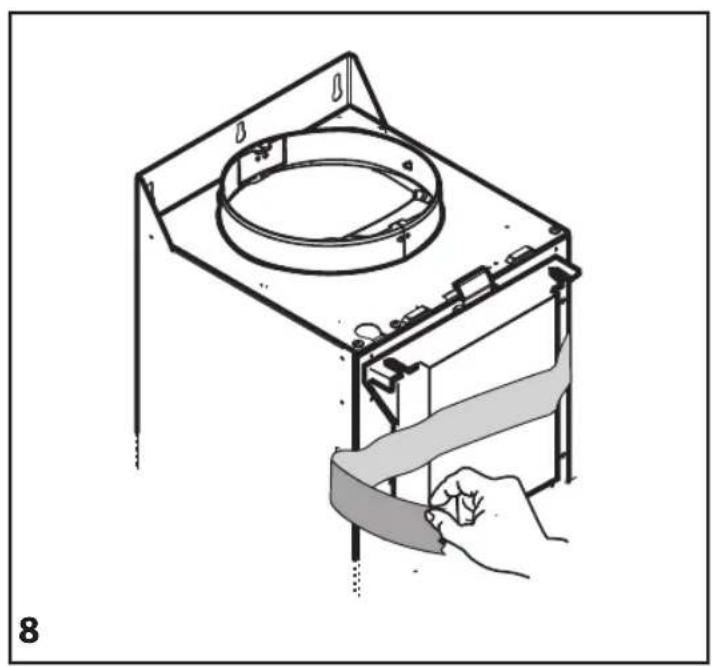

8. Αφαιρέστε την ταινία στερέωσης του κουτιού της ηλεκτρονικής μονάδας ελέγχου στο κιβώτιο του μοτέρ.

Σημείωση: το σχέδιο είναι απλώς ενδεικτικό. Το κουτί μπορεί να στερεωθεί προσωρινά σε άλλες πλευρές του κιβωτίου του μοτέρ.

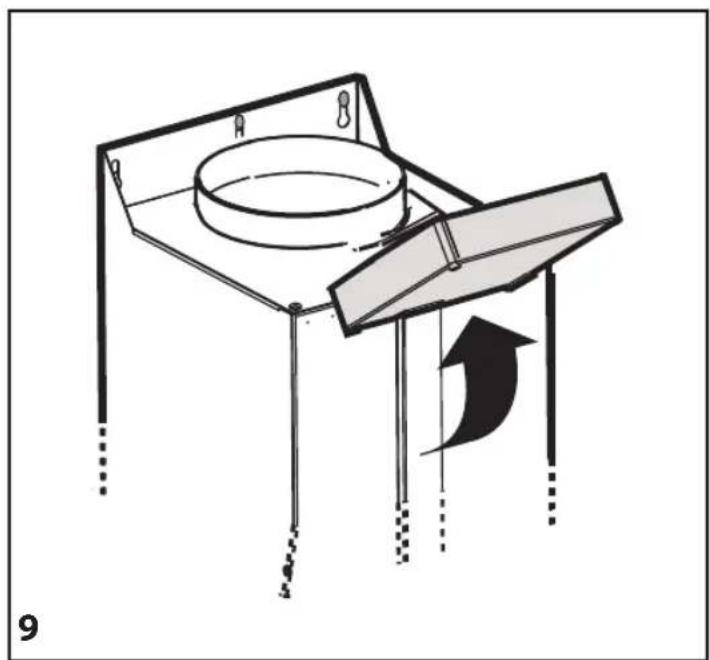

9. Ανασηκώστε το κουτί με τον τρόπο που φαίνεται.

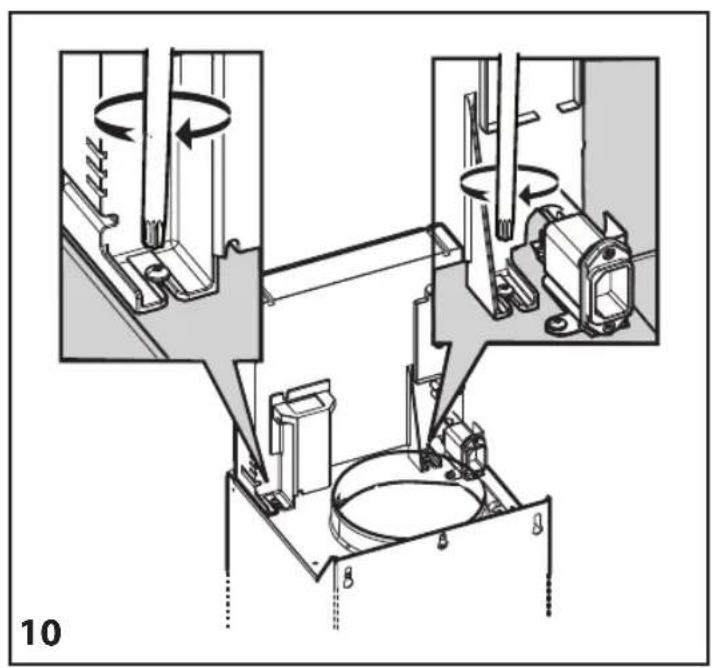

10. Στερεώστε το κουτί με τις βίδες που είναι ήδη ελαφρώς βιδωμένες στο κιβώτιο του μοτέρ.

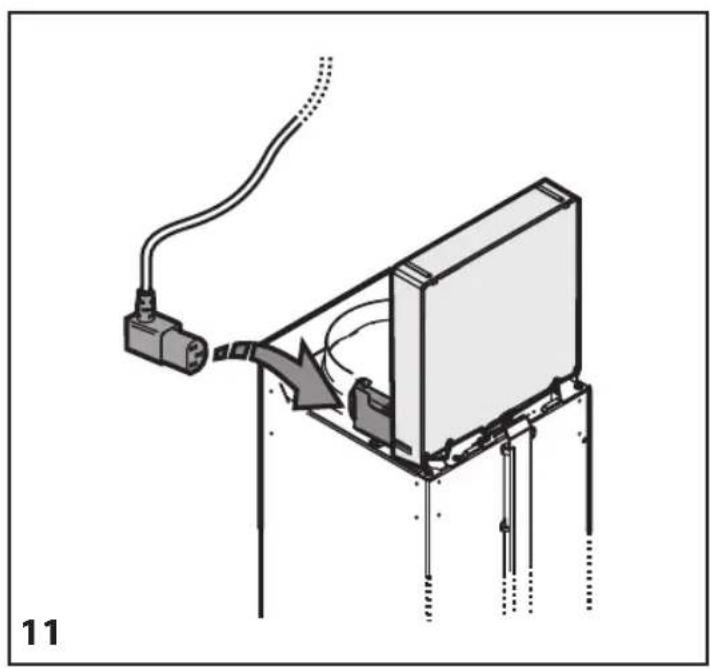

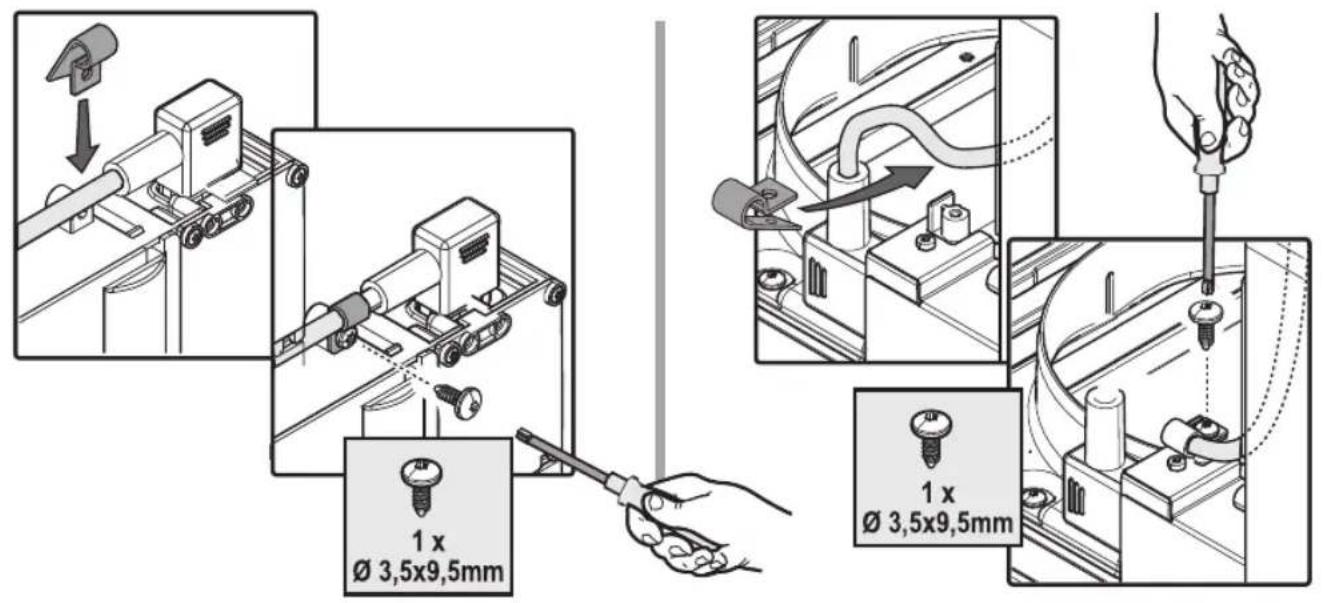

11. Εισάγετε το ηλεκτρικό καλώδιο στην ειδική υποδοχή (11)

12. Στερεώστε το ηλεκτρικό καλώδιο στο σφιγκτήρα καλωδίου.

ΣΗΜΑΝΤΙΚΟ: Το βήμα αυτό είναι υποχρεωτικό. Με τον τρόπο αυτό αποφεύγεται η κατά λάθος αποσύνδεση του ηλεκτρικού καλωδίου.

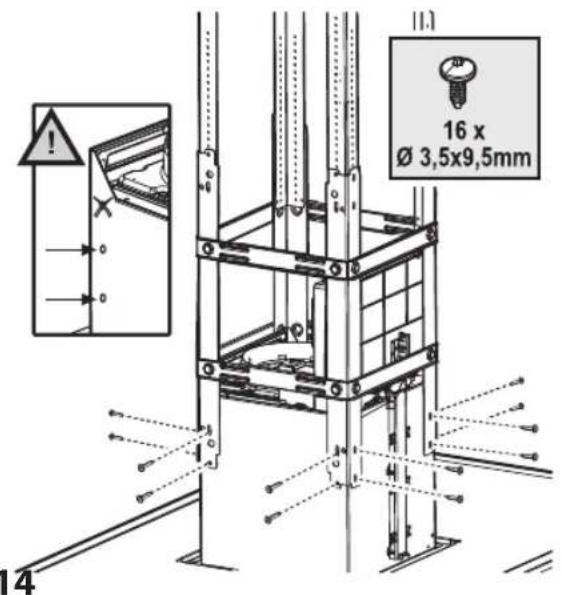

13. Στερεώστε το σκελετό στον απορροφητήρα με τις βίδες, όπως φαίνεται στην εικόνα.

14. ΣΗΜΑΝΤΙΚΟ: Συνδέστε τον απορροφητήρα στην οροφή και βιδώστε τις βίδες μέχρι τέρμα.

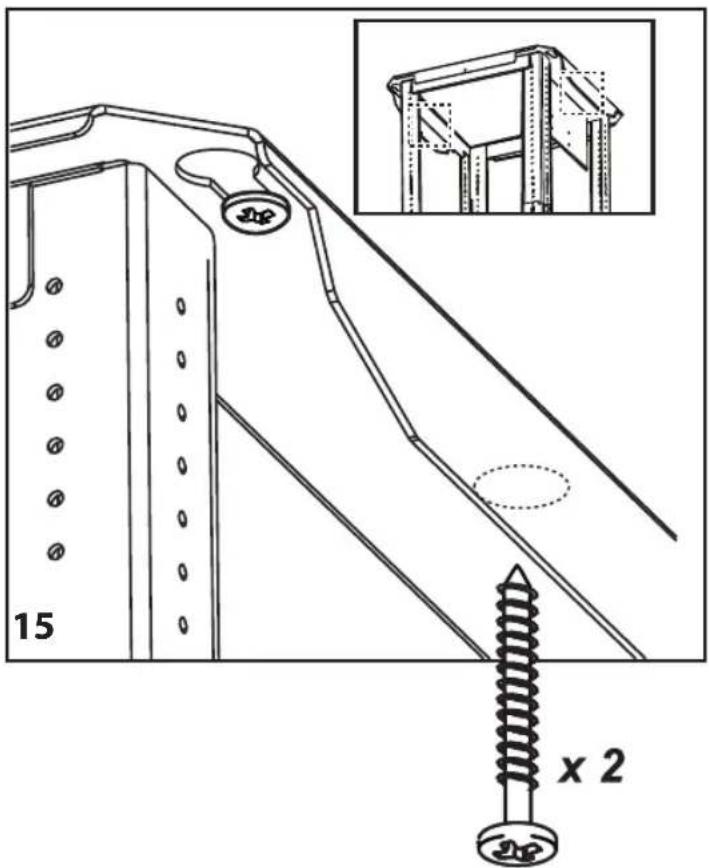

15. ΣΗΜΑΝΤΙΚΟ: Η στερέωση με 2 βίδες (1 σε κάθε πλευρά) είναι ΥΠΟΧΡΕΩΤΙΚΗ για λόγους ασφαλείας.

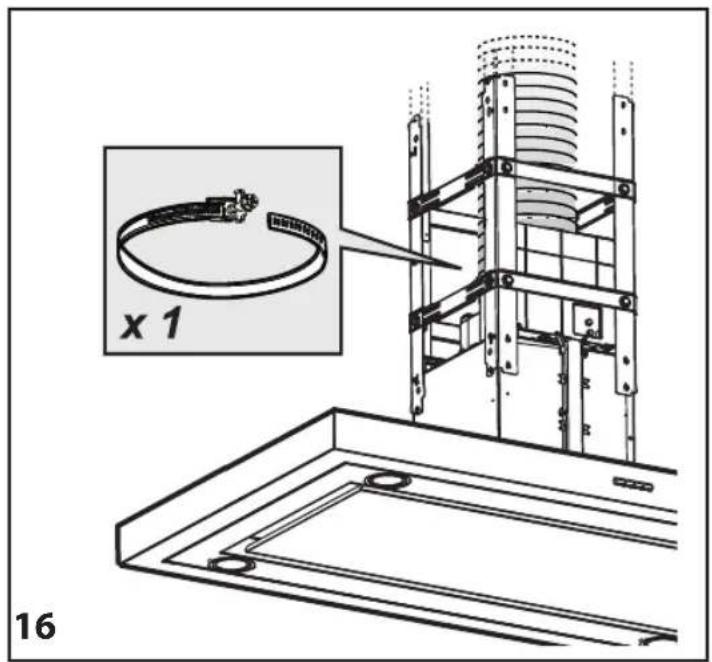

16. Στερεώστε το σωλήνα εξαγωγής στο δακτύλιο σύνδεσης.

Σημείωση: το κολάρο στερέωσης δεν περιλαμβάνεται στη συσκευασία. Συνδέστε τον απορροφητήρα στο οικιακό ηλεκτρικό δίκτυο.

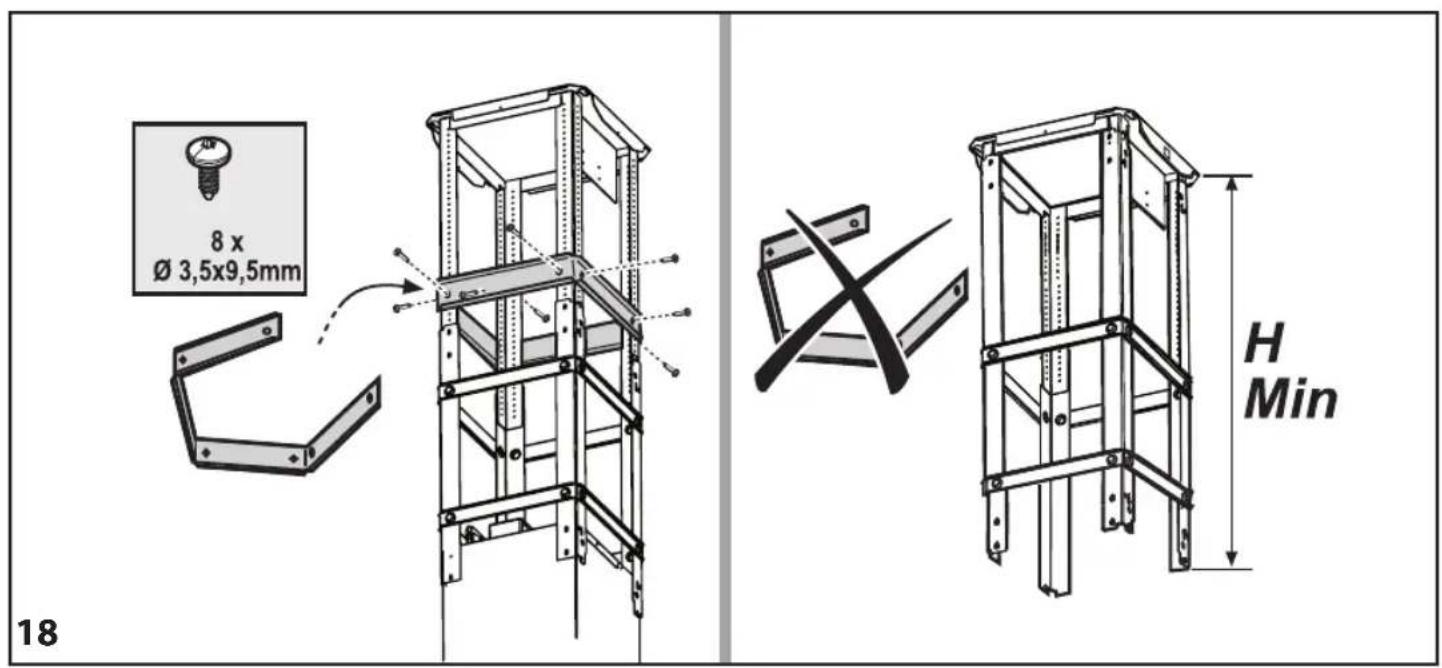

Μόνο για μοντέλα με λειτουργία φιλτραρίσματος: Στερεώστε τον εκτροπέα. Σημείωση: ο εκτροπέας παρέχεται σε 3 τεμάχια και πρέπει να συναρμολογείται κατάλληλα. ΕΓΚΑΤΑΣΤΑΣΗ - ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣGR63 18. Αποφασίστε, ανάλογα με τη σταθερότητα του σκελετού, εάν πρέπει να τοποθετήσετε το πάνω στήριγμα ενίσχυσης, που αφαιρέσατε προηγουμένως, με τις βίδες, όπως φαίνεται στην εικόνα. Σημείωση: Εάν χρησιμοποιήθηκε η μικρότερη επέκταση της κατασκευής, το στήριγμα δεν πρέπει να χρησιμοποιηθεί. Σημείωση: Συνιστάται να τοποθετήσετε το στήριγμα σε ίση απόσταση από την οροφή και από το κάτω στήριγμα που είναι ήδη συγκολλημένο στο σκελετό.

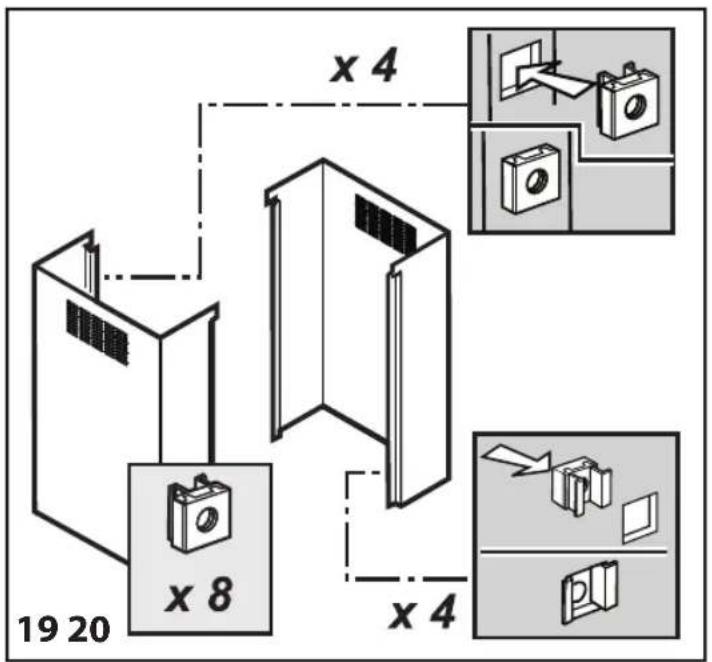

19. Τοποθετήστε τα παρεχόμενα τετράγωνα παξιμάδια στο εσωτερικό των πάνω απαγωγών.

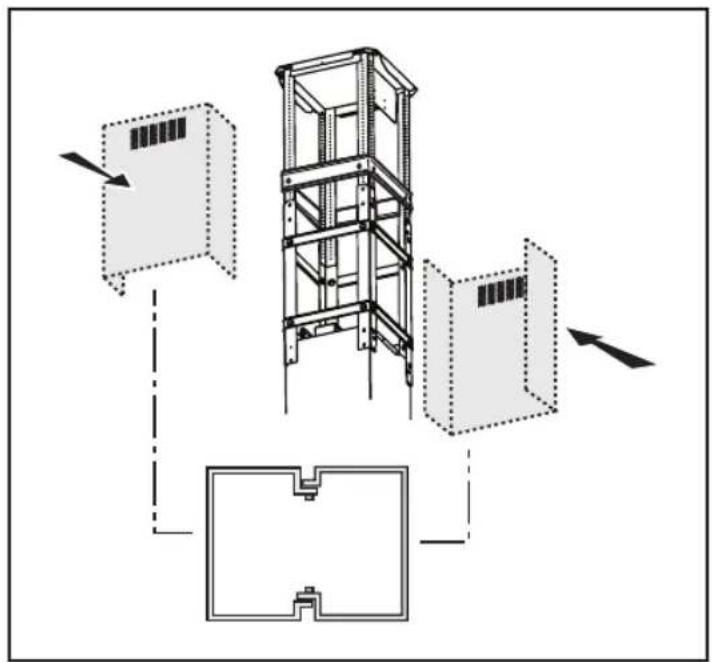

20. Συναρμολογήστε τα τμήματα του πάνω απαγωγού, ώστε να καλυφθεί ο σκελετός.

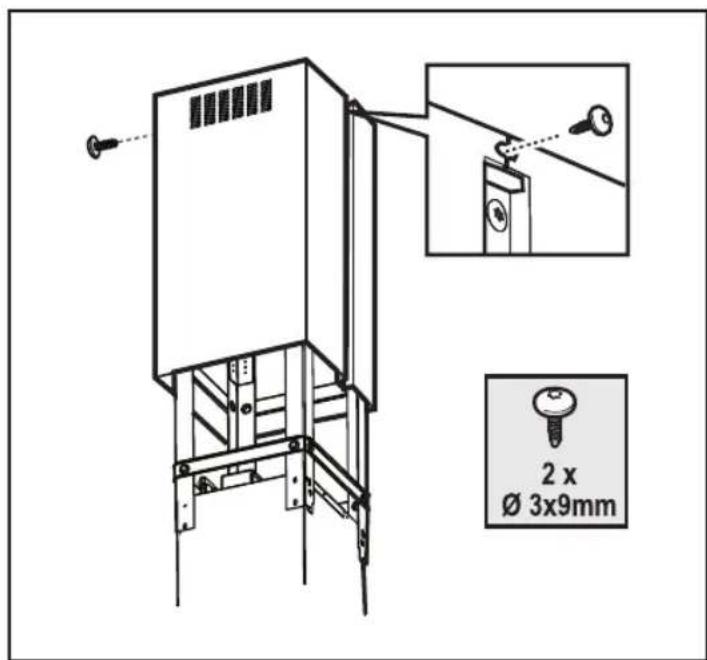

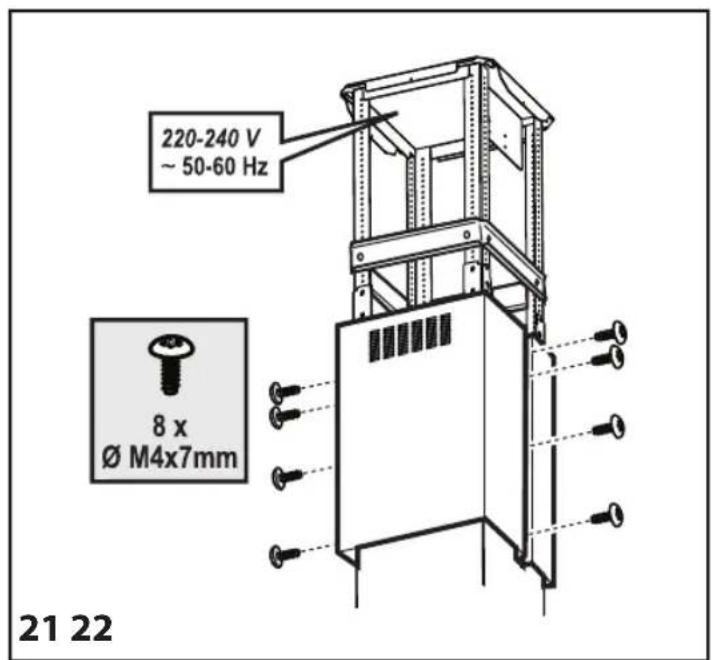

21. Στερεώστε τα δύο τμήματα με τις βίδες, όπως φαίνεται στην εικόνα.

22. Στερεώστε τον πάνω απαγωγό στο σκελετό, ώστε να έρχεται σε επαφή με την οροφή.

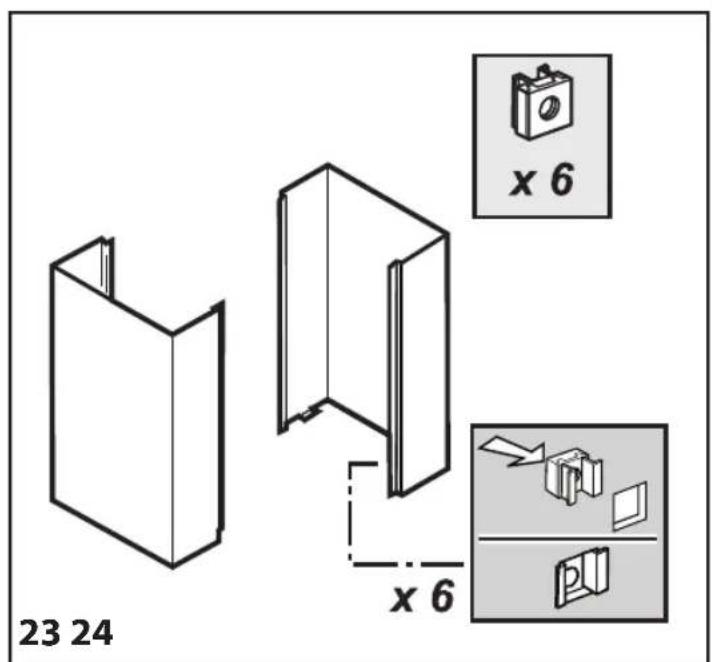

23. Τοποθετήστε τα παρεχόμενα τετράγωνα παξιμάδια στο εσωτερικό του τμήματος του κάτω απαγωγού με τις τετράγωνες εγκοπές. Σημείωση: το τμήμα αυτό συνιστάται να τοποθετείται στην πίσω πλευρά

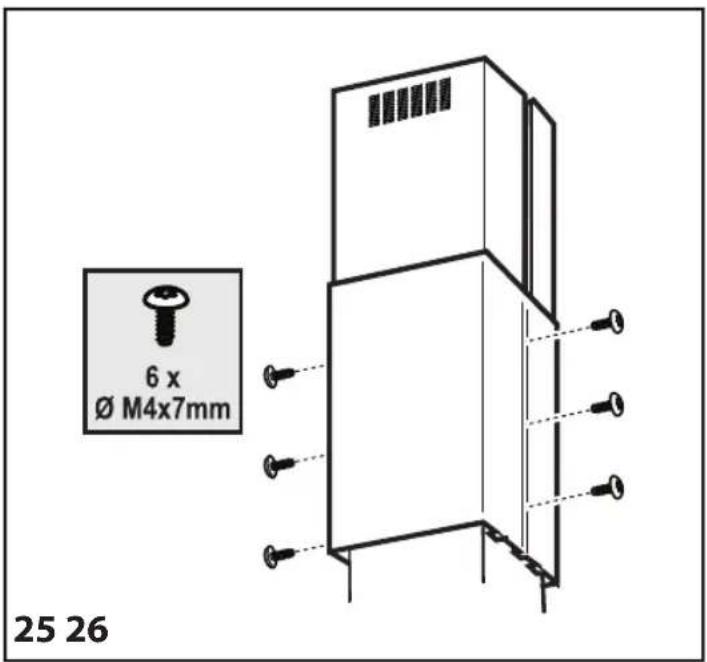

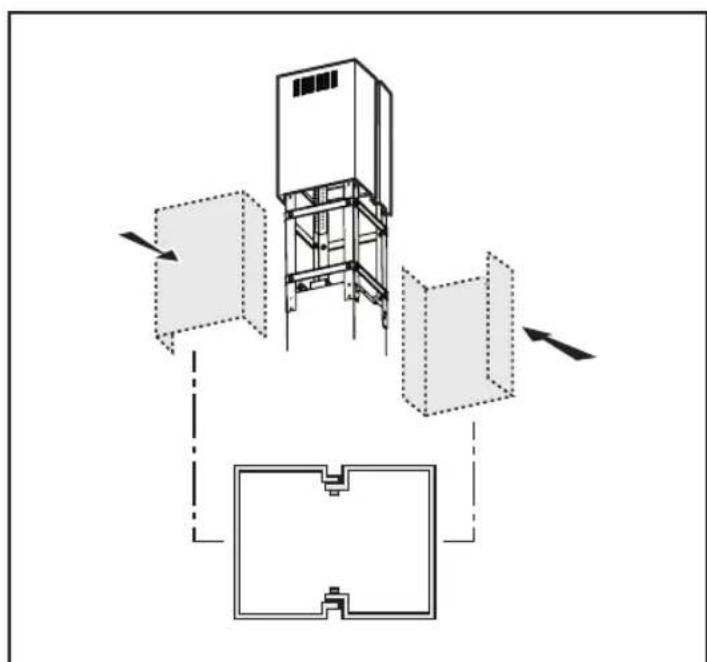

24. Συναρμολογήστε τα τμήματα του κάτω απαγωγού, ώστε να καλυφθεί ο σκελετός.

25. Στερεώστε τα δύο τμήματα με τις βίδες, όπως φαίνεται στην εικόνα.

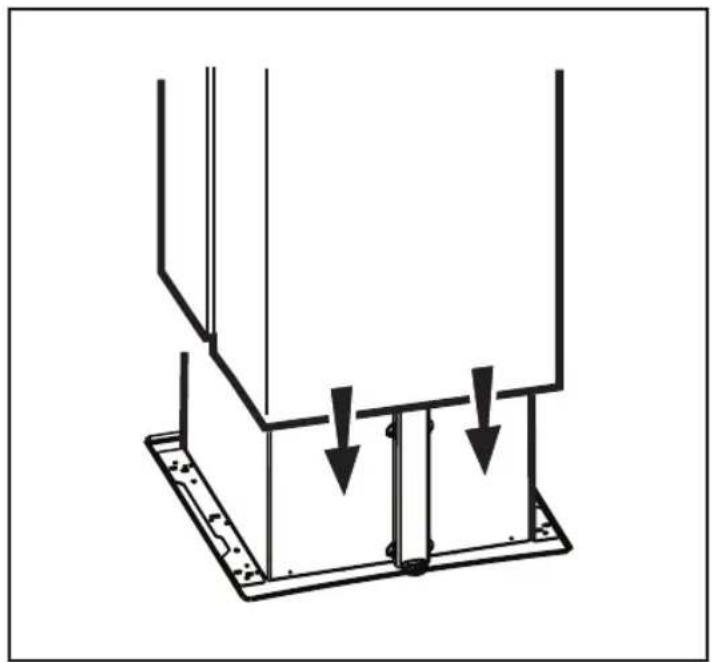

26. Τοποθετήστε τους απαγωγούς στην ειδική υποδοχή πάνω από τον απορροφητήρα, ώστε να καλυφθεί πλήρως ο απορροφητήρας.

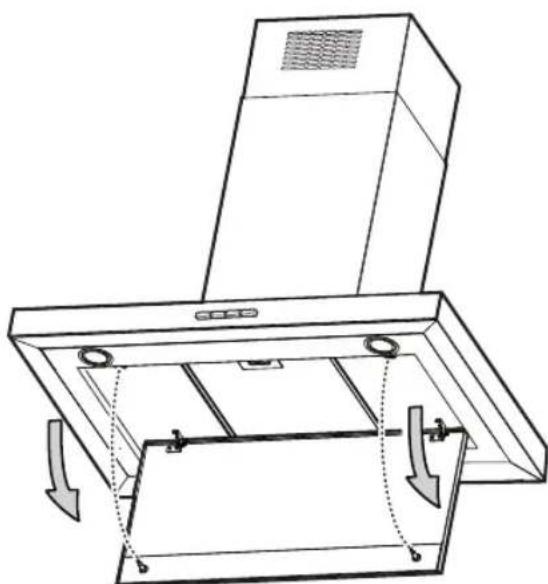

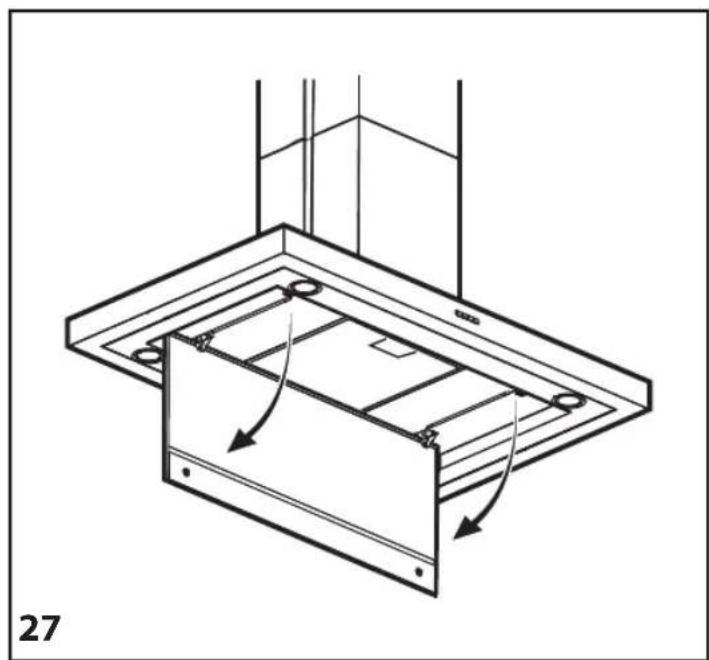

27. Ανοίξτε τον πίνακα περιμετρικής αναρρόφησης - Τραβήξτε τον πίνακα (ΜΠΡΟΣΤΙΝΗ ΠΛΕΥΡΑ) με δύναμη προς τα κάτω κρατώντας τον με το χέρι.

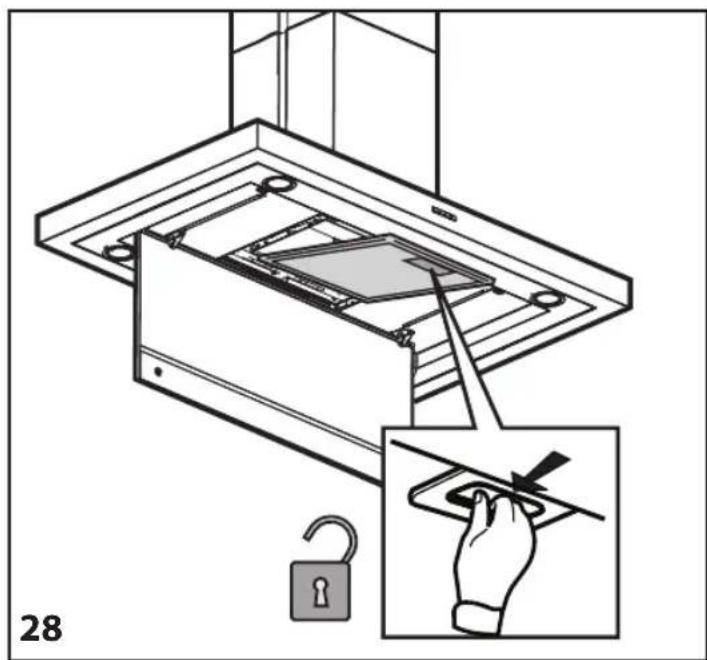

28. Αφαιρέστε το(α) φίλτρο(α) για λίπη.

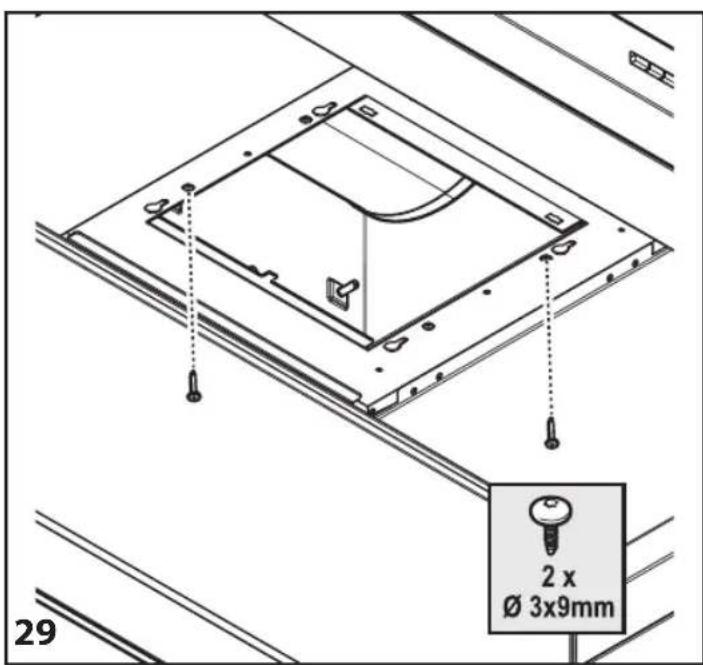

29. Στερεώστε τους κάτω απαγωγούς με τις βίδες, από την εσωτερική πλευρά του απορροφητήρα, όπως φαίνεται στην εικόνα.

Μόνο για μοντέλα με λειτουργία φιλτραρίσματος: Τοποθετήστε το φίλτρο ενεργού άνθρακα Σημείωση: Το φίλτρο ενεργού άνθρακα ενδέχεται να διατίθεται σε ορισμένα μοντέλα (μπορεί να είναι ήδη εγκατεστημένο ή να παρέχεται). Σε αντίθετη περίπτωση πρέπει να το παραγγείλετε.

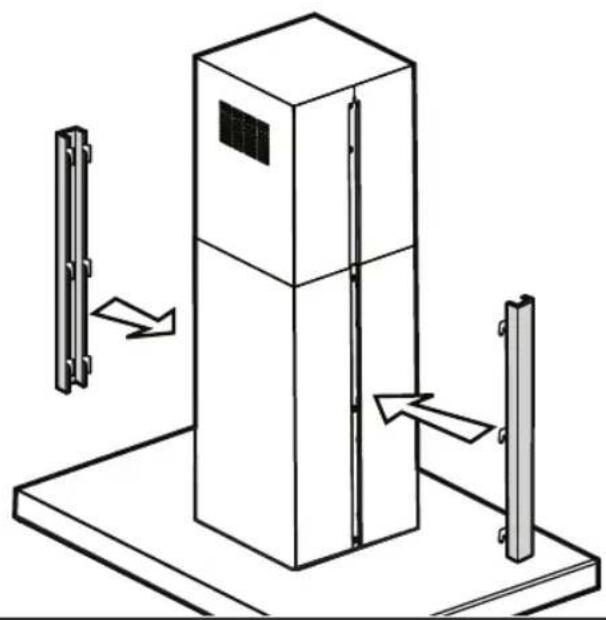

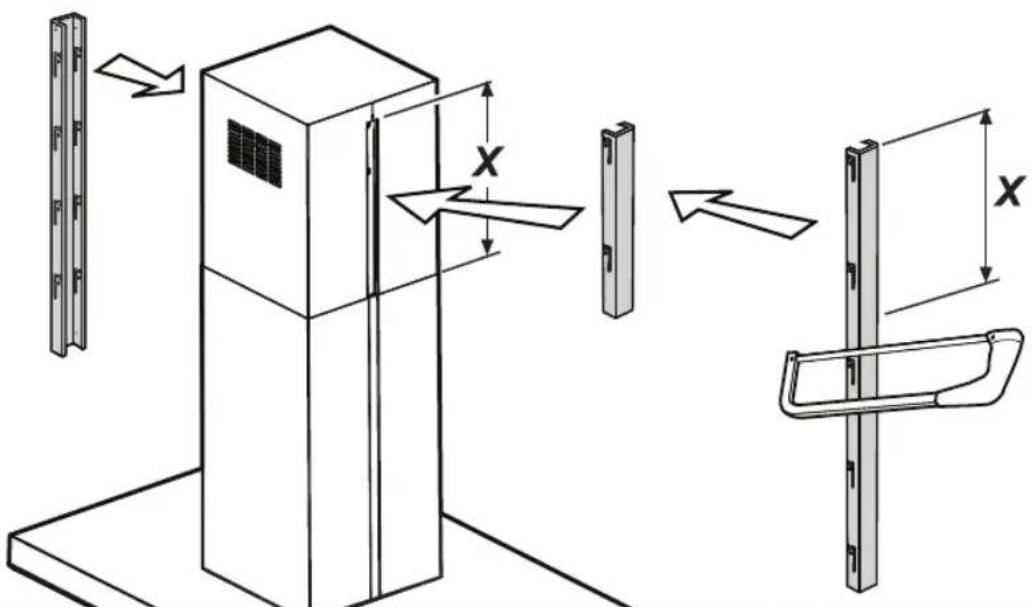

31. Τοποθετήστε τα κάτω προφίλ (στερέωση με αγκίστρωση)

32. Τοποθετήστε τα πάνω προφίλ (στερέωση με πίεση).

Σημείωση: Τα πάνω προφίλ πρέπει να κοπούν στις απαιτούμενες διαστάσεις.

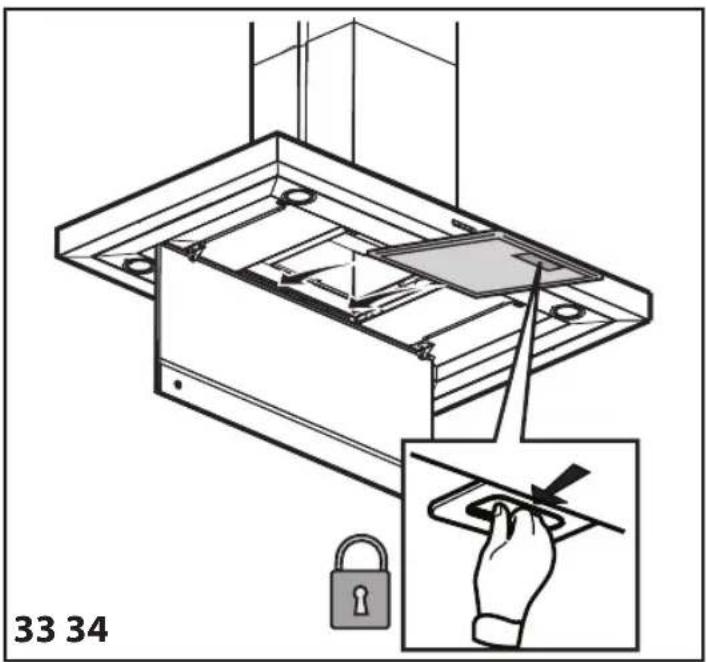

33. Τοποθετήστε το(α) φίλτρο(α) για λίπη.

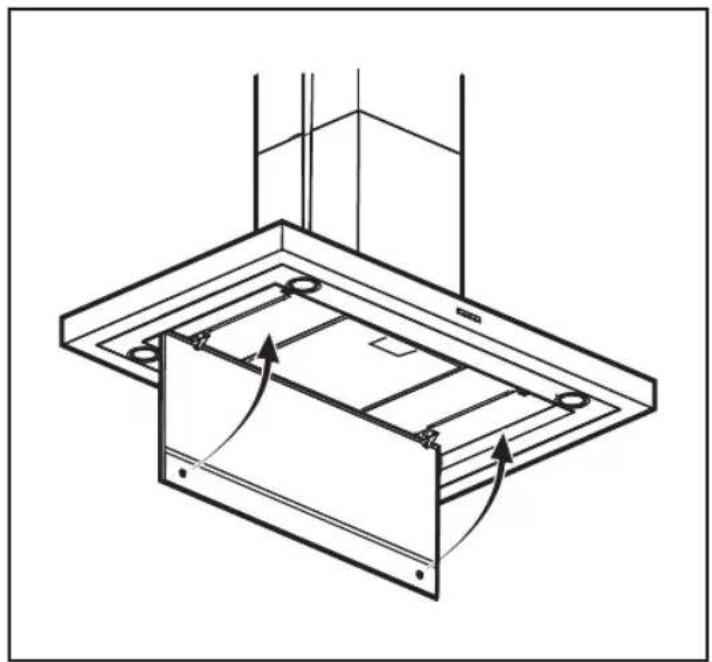

34. Κλείστε τον πίνακα περιμετρικής αναρρόφησης - Περιστρέψτε τον πίνακα που καλύπτει την περιοχή αναρρόφησης και συνδέστε τον στον απορροφητήρα πιέζοντας με δύναμη. ΣΗΜΑΝΤΙΚΟ: ελέγχετε πάντα εάν ο πίνακας έχει στερεωθεί καλά στη θέση του. Ελέγξτε εάν ο απορροφητήρας λειτουργεί ανατρέχοντας στην παράγραφο «Περιγραφή και χρήση του απορροφητήρα».GR64

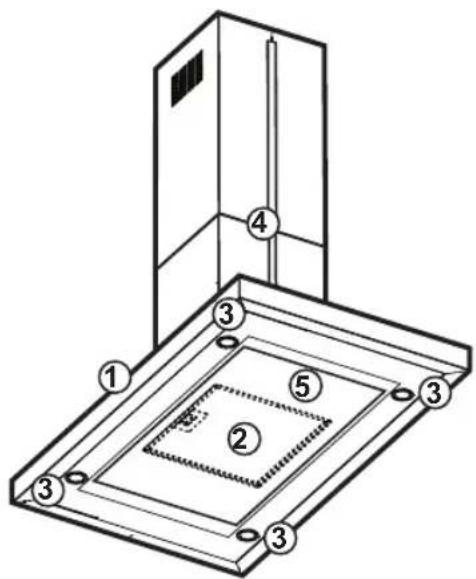

2. Φίλτρα λίπους (πάνω το πλαίσιο περιμετρικής αναρρόφησης).

4. Τηλεσκοπικό φουγάρο.

5. Πλαίσιο περιμετρικής αναρρόφησης.

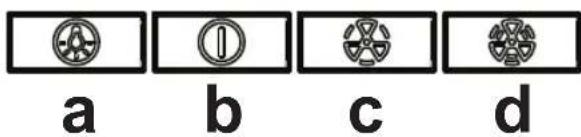

Πίνακας εντολών a. Κουμπί ON/OFF φώτων b. Κουμπί ON/OFF κινητήρα και επιλογή ταχύτητας (ισχύ αναρρόφησης) ελάχιστη c. Κουμπί επιλογή ταχύτητας (ισχύ αναρρόφησης) μεσαία d. Κουμπί επιλογή ταχύτητας (ισχύ αναρρόφησης) ανώτερη

abcd ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΧΡΗΣΗ ΤΟΥ ΚΑΛΥΜΜΑΤΟΣ - Αποσυνδέστε τη συσκευή από ηλεκτρικό δίχτυο Καθαριότητα του περιμετρικού πλαισίου αναρρόφησης Αποσυναρμολόγηση: Τραβήξτε το πλαίσιο (ΜΠΡΟΣΤΙΝΟ ΜΕΡΟΣ) με αποφασιστικότητα προς τα κάτω. Καθαριότητα: Το πλαίσιο αναρρόφησης καθαρίζεται με την ίδια συχνότητα του φίλτρου λίπων, χρησιμοποιείστε ένα πανί με υγράουδέτερα απορρυπαντικά. Μη χρησιμοοιείται προϊόντα που περιέχουν λειαντικά. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΟΙΝΟΠΝΕΥΜΑ! Συναρμολόγηση: Το πλαίσιο σταθεροποιείται μπροστά με γάτζωμα στους πείρους που βρίσκονται στην επιφάνεια του αποροφητήρα ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε πάντα ότι το πλαίσιο έχει καλά σταθεροποιηθεί στη θέση του. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΣΥΝΤΗΡΗΣΗL
