MANUAL DE UTILIZADOR DBRI 581001 IN PT BAUKNECHT

4. Chimenea telescópica

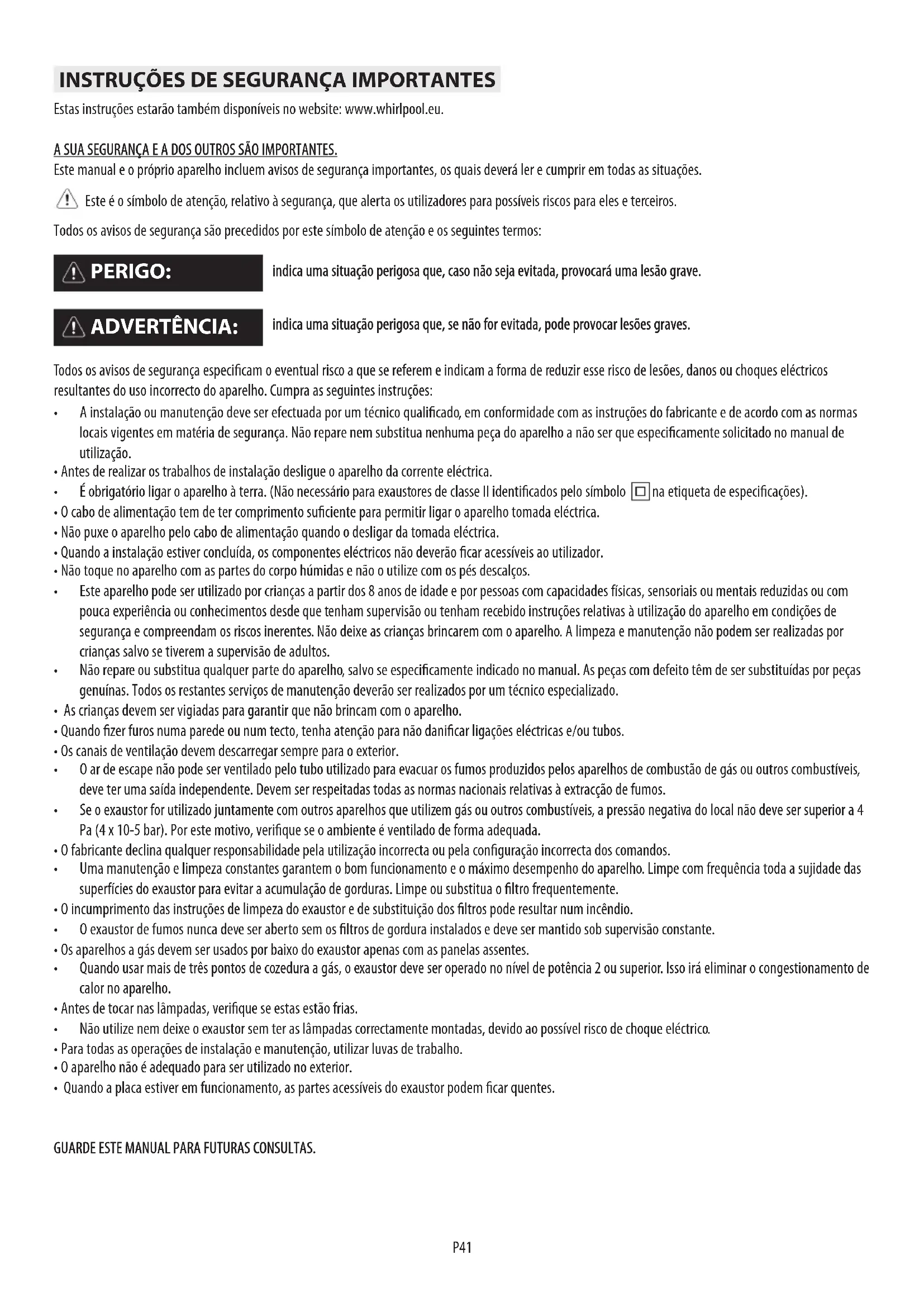

Estas instruções estarão também disponíveis no website: www.whirlpool.eu. A SUA SEGURANÇA E A DOS OUTROS SÃO IMPORTANTES. Este manual e o próprio aparelho incluem avisos de segurança importantes, os quais deverá ler e cumprir em todas as situações. Este é o símbolo de atenção, relativo à segurança, que alerta os utilizadores para possíveis riscos para eles e terceiros. Todos os avisos de segurança são precedidos por este símbolo de atenção e os seguintes termos: indica uma situação perigosa que, caso não seja evitada, provocará uma lesão grave. indica uma situação perigosa que, se não for evitada, pode provocar lesões graves. Todos os avisos de segurança especicam o eventual risco a que se referem e indicam a forma de reduzir esse risco de lesões, danos ou choques eléctricos resultantes do uso incorrecto do aparelho. Cumpra as seguintes instruções:

• A instalação ou manutenção deve ser efectuada por um técnico qualicado, em conformidade com as instruções do fabricante e de acordo com as normas locais vigentes em matéria de segurança. Não repare nem substitua nenhuma peça do aparelho a não ser que especicamente solicitado no manual de utilização.

• Antes de realizar os trabalhos de instalação desligue o aparelho da corrente eléctrica.

• É obrigatório ligar o aparelho à terra. (Não necessário para exaustores de classe II identicados pelo símbolo na etiqueta de especicações).

• O cabo de alimentação tem de ter comprimento suciente para permitir ligar o aparelho tomada eléctrica.

• Não puxe o aparelho pelo cabo de alimentação quando o desligar da tomada eléctrica.

• Quando a instalação estiver concluída, os componentes eléctricos não deverão car acessíveis ao utilizador.

• Não toque no aparelho com as partes do corpo húmidas e não o utilize com os pés descalços.

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência ou conhecimentos desde que tenham supervisão ou tenham recebido instruções relativas à utilização do aparelho em condições de segurança e compreendam os riscos inerentes. Não deixe as crianças brincarem com o aparelho. A limpeza e manutenção não podem ser realizadas por crianças salvo se tiverem a supervisão de adultos.

• Não repare ou substitua qualquer parte do aparelho, salvo se especicamente indicado no manual. As peças com defeito têm de ser substituídas por peças genuínas. Todos os restantes serviços de manutenção deverão ser realizados por um técnico especializado.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

• Quando zer furos numa parede ou num tecto, tenha atenção para não danicar ligações eléctricas e/ou tubos.

• Os canais de ventilação devem descarregar sempre para o exterior.

• O ar de escape não pode ser ventilado pelo tubo utilizado para evacuar os fumos produzidos pelos aparelhos de combustão de gás ou outros combustíveis, deve ter uma saída independente. Devem ser respeitadas todas as normas nacionais relativas à extracção de fumos.

• Se o exaustor for utilizado juntamente com outros aparelhos que utilizem gás ou outros combustíveis, a pressão negativa do local não deve ser superior a 4 Pa (4 x 10-5 bar). Por este motivo, verique se o ambiente é ventilado de forma adequada.

• O fabricante declina qualquer responsabilidade pela utilização incorrecta ou pela conguração incorrecta dos comandos.

• Uma manutenção e limpeza constantes garantem o bom funcionamento e o máximo desempenho do aparelho. Limpe com frequência toda a sujidade das superfícies do exaustor para evitar a acumulação de gorduras. Limpe ou substitua o ltro frequentemente.

• O incumprimento das instruções de limpeza do exaustor e de substituição dos ltros pode resultar num incêndio.

• O exaustor de fumos nunca deve ser aberto sem os ltros de gordura instalados e deve ser mantido sob supervisão constante.

• Os aparelhos a gás devem ser usados por baixo do exaustor apenas com as panelas assentes.

• Quando usar mais de três pontos de cozedura a gás, o exaustor deve ser operado no nível de potência 2 ou superior. Isso irá eliminar o congestionamento de calor no aparelho.

• Antes de tocar nas lâmpadas, verique se estas estão frias.

• Não utilize nem deixe o exaustor sem ter as lâmpadas correctamente montadas, devido ao possível risco de choque eléctrico.

• Para todas as operações de instalação e manutenção, utilizar luvas de trabalho.

• O aparelho não é adequado para ser utilizado no exterior.

• Quando a placa estiver em funcionamento, as partes acessíveis do exaustor podem car quentes. GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS. ADVERTÊNCIA: PERIGO: P41Depois de desembalar o aparelho, verique se este apresenta quaisquer danos de transporte. Caso surjam problemas, contacte o revendedor ou o Serviço de Assistência Técnica mais próximo. Para evitar danos, retire o aparelho da sua embalagem de espuma de poliestireno na altura da instalação.

PREPARAÇÃO DA INSTALAÇÃO

trata-se de um produto pesado; o exaustor só deve ser elevado e instalado por duas ou mais pessoas. A distância mínima entre o suporte das panelas em cima da placa e a parte inferior do exaustor não deve ser inferior a 50 cm, no caso de fogões eléctricos, e a 65 cm, no caso de fogões a gás ou mistos. Antes da instalação, verique também as distâncias mínimas indicadas no manual do fogão. Se as instruções de instalação do fogão especicarem uma distância maior entre este e o exaustor, esta deverá ser respeitada.

Verique se a tensão eléctrica especicada na chapa de características do aparelho corresponde à tensão da rede eléctrica. Esta informação pode ser encontrada no interior do exaustor, por baixo do ltro de gordura. A substituição do cabo de alimentação (tipo H05 VV-F 3 x 0,75 mm) deve ser efectuada por um electricista qualicado. Contacte um centro de assistência autorizado. Se o exaustor estiver equipado com uma cha eléctrica, ligue a cha a uma tomada que cumpra os regulamentos em vigor, situada num local acessível após a instalação. Se não existir qualquer cha (ligação directa à corrente eléctrica) ou se a tomada não estiver situada num local acessível, instale um interruptor de alimentação de dois pólos padrão, que irá permitir o isolamento total da corrente eléctrica no caso de condições de sobretensão de categoria III, de acordo com os regulamentos de instalação.

RECOMENDAÇÕES GERAIS

Antes da utilização Retire as protecções de cartão, a película de protecção e as etiquetas adesivas dos acessórios. Verique se o aparelho apresenta quaisquer danos de transporte. Durante a utilização Para evitar quaisquer danos, não coloque pesos sobre o aparelho. Não exponha o aparelho aos agentes atmosféricos. ADVERTÊNCIA: Eliminação da embalagem O material da embalagem é 100% reciclável, conforme confirmado pelo símbolo de reciclagem . As várias partes da embalagem devem ser eliminadas de forma responsável e em total conformidade com os regulamentos estabelecidos pelas autoridades locais relativos à eliminação de resíduos. Eliminação do produto - Este aparelho está em conformidade com a Directiva Europeia 2002/96/CE, Resíduos de equipamentos eléctricos e electrónicos (REEE). - Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. - O símbolo no aparelho ou na documentação que o acompanha indica que este produto não deve ser tratado como um resíduo doméstico, mas sim depositado nos devidos locais de recolha para a reciclagem de aparelhos eléctricos e electrónicos. Eliminação de electrodoméstico

• Este aparelho foi fabricado com materiais recicláveis ou reutilizáveis. Elimine-o de acordo com os regulamentos locais. Antes de eliminar o aparelho, corte o respectivo cabo eléctrico.

• Para obter mais informações sobre o tratamento, recuperação e reciclagem de electrodomésticos, contacte as autoridades locais competentes, o serviço de recolhas de desperdícios domésticos ou a loja onde adquiriu o aparelho. INSTALAÇÃO

INFORMAÇÕES DE PROTECÇÃO AMBIENTAL

Declaração de conformidade

• Este aparelho foi concebido, fabricado e distribuído em conformidade com: - os objectivos de segurança da Directiva “Baixa Tensão” 2006/95/CE (que substitui a 73/23/CEE e subsequentes correcções); - os requisitos de ecodesign dos regulamento europeus n.º 65/2014 e n.º 66/2014 em conformidade com a norma europeia EN 61591; - os requisitos de protecção da Directiva “CEM” 2004/108/CE. A segurança eléctrica do aparelho só é assegurada quando estiver correctamente ligado à terra segundo as normas legais. Dicas de poupança de energi

• Ligue o exaustor na velocidade mínima quando iniciar a cozinhar e mantenha-o a funcionar durante alguns minutos depois de acabar de cozinhar.

• Aumente a velocidade apenas em caso de uma grande quantidade de fumo e vapor e utilize a(s) velocidade(s) boost apenas em situações extremas.

• Substitua o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na redução de odores.

• Limpe o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na filtragem de gorduras.

• Use o diâmetro máximo do sistema de condutas indicado neste manual para optimizar a eficiência e minimizar o ruído. P42Antes de contactar o Serviço Pós-Venda:

1. Tente resolver o problema com a ajuda das sugestões fornecidas na secção “Resolução de problemas”.

2. Desligue o aparelho e volte a ligá-lo para verificar se a falha persiste.

Se, após efectuar estas verificações, a falha persistir, contacte o Serviço Pós-Venda mais próximo. Indique sempre:

• Uma breve descrição da avaria;

• O tipo e o modelo exacto do aparelho;

• O número “service” (o número situado após a palavra “Service” na chapa de características), localizado no interior do aparelho. O número “service” também está indicado no livro de garantia;

• O seu endereço completo;

• O seu número de telefone. Se for necessário efectuar alguma reparação, contacte um centro de assistência técnica autorizado (terá a garantia da utilização de peças sobresselentes originais e de uma reparação correcta). - Nunca utilize equipamentos de limpeza a vapor. - Desligue o aparelho da corrente eléctrica. IMPORTANTE: não utilize detergentes corrosivos ou abrasivos. Se algum desses produtos entrar em contacto acidental com o aparelho, limpe imediatamente com um pano húmido.

• Limpe as superfícies com um pano húmido. Se estiver muito sujo, acrescente algumas gotas de detergente para loiça à água. Termine a limpeza com um pano seco. IMPORTANTE: não utilize esponjas abrasivas ou raspadores ou esfregões metálicos. Com o tempo, estes podem danicar a superfície do esmalte.

• Utilize detergentes especicamente concebidos para a limpeza do aparelho e siga as instruções do fabricante. IMPORTANTE: limpe os ltros, pelo menos, uma vez por mês para eliminar quaisquer resíduos de óleo ou gordura. ADVERTÊNCIA: LIMPEZA P43 O aparelho não funciona:

• Verifique a presença de corrente eléctrica e se o aparelho está ligado à alimentação eléctrica;

• Desligue o aparelho e reinicie-o para ver se a falha persiste. O nível de extracção do exaustor não é suficiente:

• Verifique a velocidade de extracção e ajuste, se necessário;

• Verifique se os filtros estão limpos;

• Verifique se as aberturas de ventilação estão obstruídas. A luz não funciona;

• Verifique a lâmpada e substitua-a, se necessário;

• Verifique se a lâmpada foi instalada correctamente.

RESOLUÇÃO DE PROBLEMAS

SERVIÇO PÓS-VENDAP44

- utilize luvas de protecção. - desligue o aparelho da rede eléctrica.

O filtro de gordura metálico tem uma duração ilimitada e deve ser lavado uma vez por mês, à mão ou na máquina de lavar loiça, a baixa temperatura e num ciclo de curta duração. Com a lavagem na máquina de lavar loiça, o filtro de gordura poderá ficar opaco, mas o seu poder de filtragem mantém-se inalterado. Extraia a pega para retirar o filtro. Depois de lavado e seco, proceda na ordem inversa para o montar.

SUBSTITUIÇÃO DAS LÂMPADAS

O exaustor está equipado com um sistema de iluminação baseado na tecnologia LED. Os LEDs garantem uma iluminação ideal, uma duração até 10 vezes superior à das lâmpadas tradicionais e permitem poupar 90% de energia eléctrica. Para a substituição, contacte o serviço de assistência técnica.

FILTRO DE CARBONO ACTIVO

(apenas para os modelos com instalação de filtragem): O filtro de carbono deve ser lavado uma vez por mês na máquina de lavar louça, com a temperatura mais alta, usando um normal detergente para máquinas de lavar louça. É aconselhável lavar o filtro sozinho. Após a lavagem, para tornar a activar o filtro, este deve ser secado no forno a 100°C durante 10 minutos. Substitua o filtro de carbono cada 3 anos. Montagem do filtro de carbono:

exaustor e, depois, fixe-o na parte da frente com os dois botões.

3. Monte novamente o filtro de gordura

ADVERTÊNCIA: MANUTENÇÃOP45 Extraia todos os componentes das respectivas embalagens. Verifique se estão incluídos todos os componentes.

• Exaustor montado com motor, lâmpadas e filtros de gordura instalados.

• 1 armação pré-montada

• 1 união de filtragem com extensões

• Instruções de montagem e utilização

• 1 gabarito de montagem

• 4 parafusos 3x9 Material fornecido para a fixação da flange (no caso de tectos baixos)

• Instruções de montagem da flange

• 4 porcas de travagem

• 4 parafusos 6 x 70 mm sem ponta O exaustor foi planeado para ser instalado e utilizado em "Versão Aspirador" ou em "Versão Filtrante". Versão Aspirador Os vapores são aspirados e enviados para fora por intermédio de um tubo de descarga (não fornecido) que é fixado à junção de saída do ar do exaustor. Baseado no tubo de descarga adquirido, prever um sistema idóneo de fixação à junção de saída do ar. IMPORTANTE: Se já tiver sido instalado/s remover o/os filtros de carvão. Versão Filtrante O ar é filtrado passando através de um/dos filtro/s de carvão e reciclado no ambiente circunstante. IMPORTANTE: Verificar se a recirculação do ar está a ser realizada de modo fácil. Se o exaustor não tiver filtro/s de carvão, ele/s deve/devem ser encomendado/s e montado/s antes de o exaustor ser usado. A instalação do exaustor deverá ser realizada longe de área que estejam muito sujas, janelas, portas e fontes de calor. O exaustor é fornecido com todo o material necessário para uma instalação na maior parte das paredes/tectos. Todavia é necessário chamar um técnico qualificado para verificar a idoneidade dos materiais com base no tipo de parede/tecto. MATERIAL FORNECIDO INSTALAÇÃO - INSTRUÇÕES PRELIMINARES DE MONTAGEMP46 Nota: Com o exaustor, é fornecido um suporte de fixação a utilizar, em lugar da armação. Caso o exaustor deva ser instalado num tecto falso, as instruções de montagem são fornecidas com o suporte, como tal, poderá ignorar as instruções que se seguem nesta página. Verifique se o tecto falso é suficientemente robusto, em conformidade com as normas em vigor e se é acessível de forma a permitir a correcta instalação do suporte de fixação. Sugere-se, adicionalmente, contratar um técnico especializado e autorizado para verificar a idoneidade da instalação do tecto falso. As instruções em sequência numérica indicadas a seguir, referem-se aos desenhos que pode encontrar na última página deste manual, contendo a respectiva numeração.

1. IMPORTANTE: Determine a zona de instalação do exaustor:

R1 = Centro do ponto de instalação e do eventual furo para a passagem do tubo de descarga. FRONT = Lado correspondente à parte frontal do exaustor. SX: lado esquerdo do exaustor. RX: lado direito do exaustor. Nota: as mesmas indicações são utilizadas noutros desenhos para uma leitura mais fácil das instruções de instalação. 2. Coloque o gabarito no tecto tendo em mente os pontos de referência supracitados e faça corresponder as setas impressas no gabarito com a parte frontal do exaustor (FRONT). Faça os furos no número e no diâmetro indicados. Introduza as buchas para parede fornecidas.

3. Aperte parcialmente os parafusos conforme indicado (nos cantos); servirão para encaixar a armação do exaustor.

Apenas para a versão de aspiração: Faça um furo no tecto para a passagem do tubo de descarga.

4. Retire e conserve os parafusos que fixam o suporte superior e as secções da armação.

5. IMPORTANTE: Regule a extensão da armação tendo em conta a fórmula matemática indicada:

H(cm)= ( X-Y-M)+10,5 H= Extensão da armação a calcular X= Distância do tecto à placa. Y= Distância mínima do exaustor aos discos da placa (65 cm placas a gás, 50 cm placas eléctricas). M= Altura do grupo do motor do exaustor.

6. Fixe as secções da armação entre si com os parafusos conforme indicado.

Apenas para a versão de aspiração: ligue um tubo para a descarga dos fumos ao sistema de expulsão para o exterior. O tubo deverá sair do tecto de acordo com o valor indicado no desenho. Nota: H: Extensão da armação a calcular (consulte a sequência de instalação 5). Nota: o tubo de descarga não é fornecido na embalagem.

8. Retire a fita que fixa a caixa do sistema electrónico de controlo à caixa do motor.

Nota: o desenho é meramente indicativo; a caixa poderá estar temporariamente fixada noutros lados da caixa do motor.

9. Levante a caixa conforme indicado.

10. Fixe a caixa com os parafusos já parcialmente apertados na caixa do motor.

11. Insira o cabo eléctrico no respectivo alojamento (11)

12. Prenda o cabo eléctrico ao porta-cabo.

IMPORTANTE: Esta operação deve ser efectuada obrigatoriamente. Impede que o cabo eléctrico se desligue acidentalmente.

13. Fixe a armação ao exaustor com os parafusos conforme indicado.

16. Fixe o tubo de descarga ao anel de união.

Nota: a braçadeira de fixação não é fornecida dentro da embalagem. Efectue a ligação à rede eléctrica doméstica.

Apenas para a versão de filtragem: Fixe o deflector. Nota: o deflector é fornecido em 3 peças e é montado à medida. INSTALAÇÃO - INSTRUÇÕES DE MONTAGEMP47 18. Consoante a estabilidade da armação, veja se é caso para instalar o suporte superior de reforço, previamente removido, com os parafusos conforme indicado. Nota: O suporte não deve ser aplicado caso tenha sido utilizada a extensão mínima da estrutura. Nota: Recomendamos que coloque o suporte numa posição equidistante em relação ao tecto e ao suporte inferior já soldado à armação.

19. Aplique as porcas de gaiola fornecidas no interior das chaminés superiores.

20. Monte as secções da chaminé superior de modo a cobrir a armação.

21. Fixe as duas partes com os parafusos conforme indicado.

22. Fixe a chaminé superior à armação, rente ao tecto.

23. Aplique as porcas de gaiola fornecidas no interior da secção da chaminé inferior com as aberturas quadradas.

Nota: esta secção deve ser, de preferência, instalada na parte traseira.

24. Monte as secções da chaminé inferior de modo a cobrir a armação.

25. Fixe as duas partes com os parafusos conforme indicado.

26. Insira as chaminés no respectivo lugar por cima do exaustor de modo a cobrir completamente o exaustor

27. Abra o painel de aspiração periférico - Empurre firmemente o painel (LADO ANTERIOR) para baixo, acompanhando com as mãos.

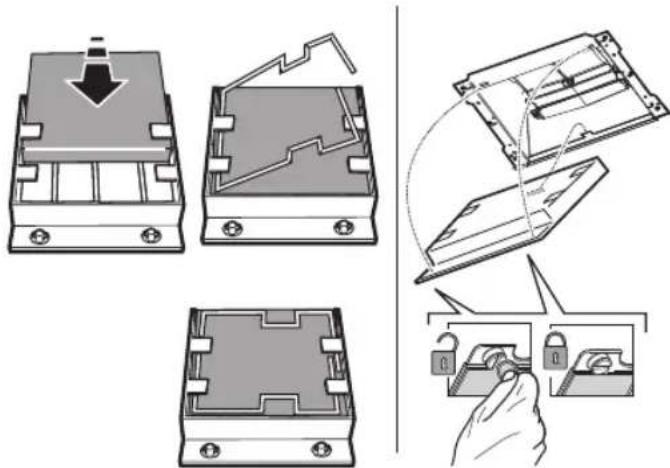

Apenas para a versão de filtragem: Instale o filtro de carbono Nota: Alguns modelos poderão já estar munidos de filtro de carbono (já instalado ou fornecido); caso contrário, deve ser encomendado.

31. Instale as coberturas inferiores (fixação por engate)

32. Instale as coberturas superiores (fixação por pressão).

34. Feche o painel de aspiração periférico - rode o painel de cobertura da área de aspiração e encaixe-o no exaustor premindo com força. IMPORTANTE: certifique-se sempre de que o painel está bem fixo no lugar. Verifique o funcionamento do exaustor, consultando o parágrafo relativo à descrição e utilização do exaustor.P48

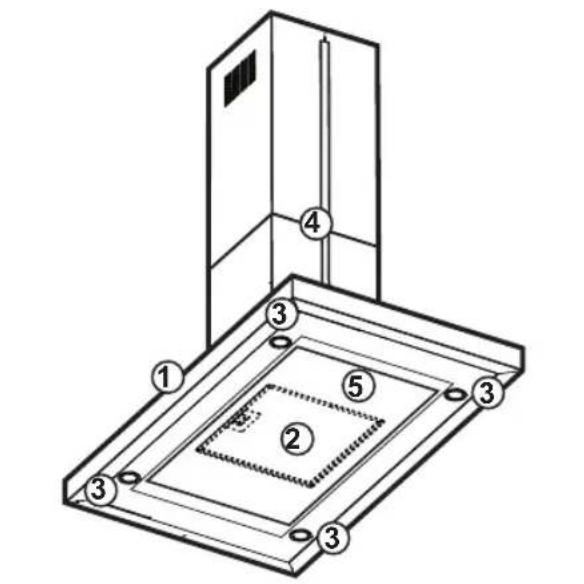

2. Filtros anti-gordura (em cima do painel de aspiração perimetral).

5. Painel de aspiração perimetral.

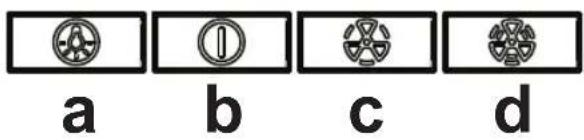

Painel de comandos a. Tecla ON/OFF luzes. b. Tecla ON/OFF motor e selecção da velocidade (potência de aspiração) mínima. c. Tecla selecção da velocidade (potência de aspiração) média. d. Tecla selecção da velocidade (potência de aspiração) máxima.

DESCRIÇÃO E USO DO EXAUSTOR

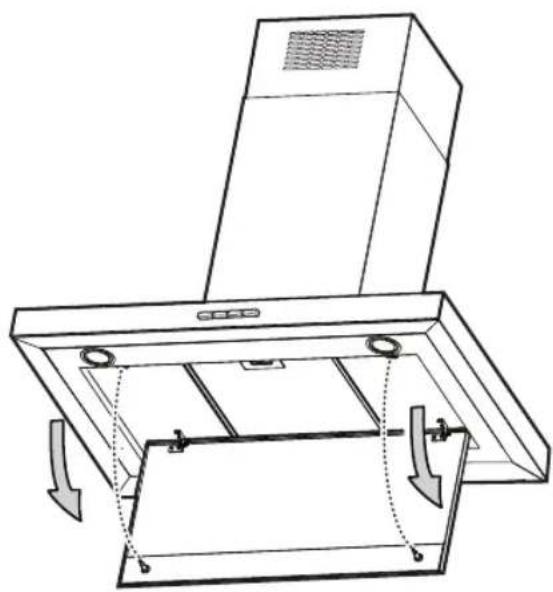

- desconectar o aparelho da rede eléctrica Limpeza do painel de aspiração perimetral Desmontagem: retirar o painel (LADO ANTERIOR) com decisão para baixo. Limpeza: O painel de aspiração deve ser limpado com a mesma frequência do filtro de gorduras, usar um pano húmido com detergentes líquidos neutros. Não utilizar produtos que contenham substâncias abrasivas. NÃO UTILIZAR ÁLCOOL! Montagem: O painel deve ser fixado na parte dianteira a encaixe nos pinos colocados com este intuito na superfície do exaustor. IMPORTANTE: Verificar sempre se o painel está bem fixado no seu lugar. ADVERTÊNCIA:
