MANUAL DE UTILIZADOR DBTR 9190 IXL BAUKNECHT

• Chimeneas telescópicas

4. Chimenea telescópica.

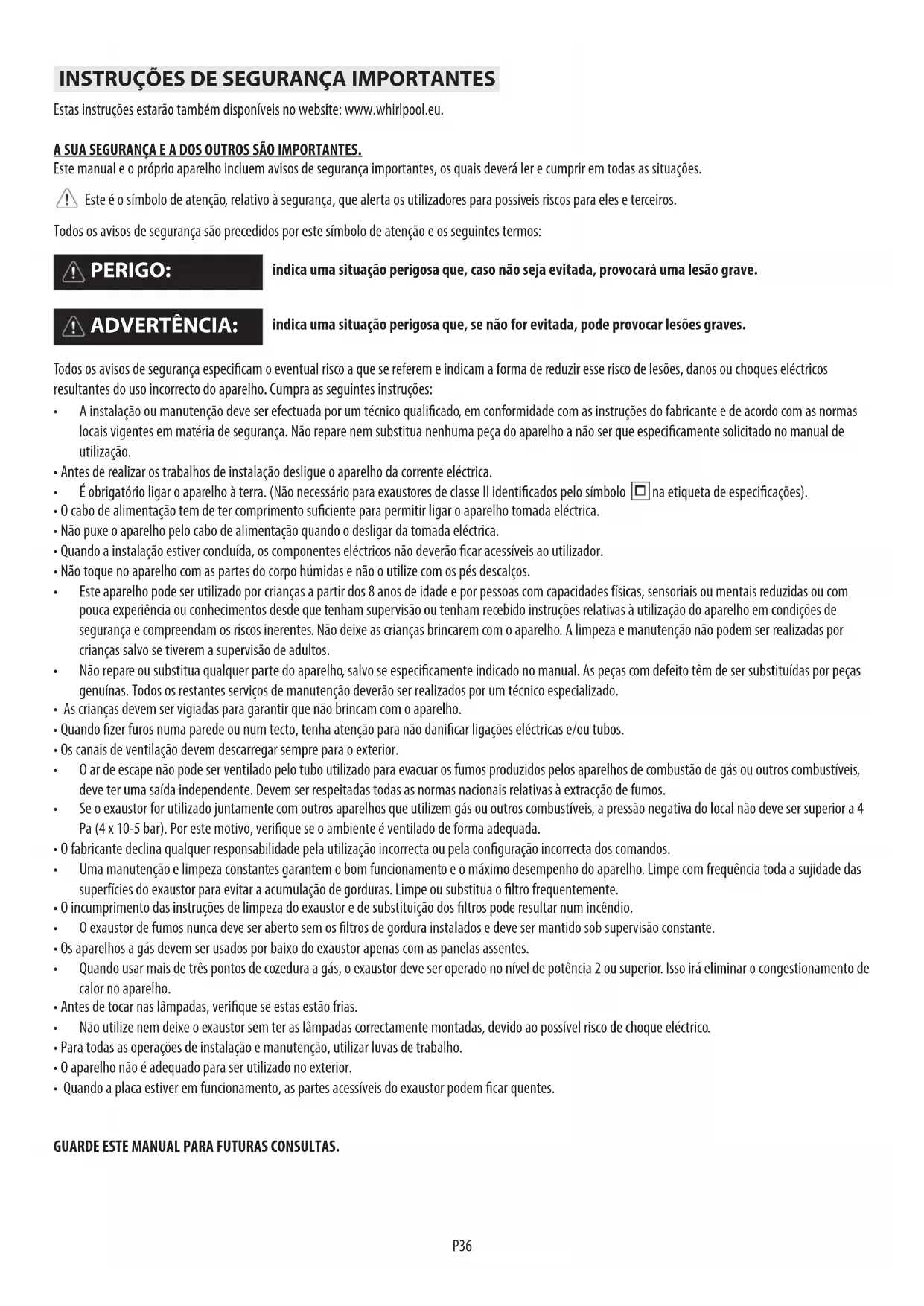

dINSTRUÇÕES DE SEGURANÇA IMPORTANTES Estas instruções estarão também disponíveis no website: www.whirlpool.eu. A SUA SEGURANÇA E A DOS OUTROS SÃO IMPORTANTES. Este manual e o próprio aparelho incluem avisos de segurança importantes, os quais deverá ler e cumprir em todas as situações. Este é o símbolo de atenção, relativo à segurança, que alerta os utilizadores para possíveis riscos para eles e terceiros. Todos os avisos de segurança são precedidos por este símbolo de atenção e os seguintes termos: indica uma situação perigosa que, caso não seja evitada, provocará uma lesão grave. indica uma situação perigosa que, se não for evitada, pode provocar lesões graves. Todos os avisos de segurança especicam o eventual risco a que se referem e indicam a forma de reduzir esse risco de lesões, danos ou choques eléctricos resultantes do uso incorrecto do aparelho. Cumpra as seguintes instruções:

• A instalação ou manutenção deve ser efectuada por um técnico qualicado, em conformidade com as instruções do fabricante e de acordo com as normas locais vigentes em matéria de segurança. Não repare nem substitua nenhuma peça do aparelho a não ser que especicamente solicitado no manual de utilização.

• Antes de realizar os trabalhos de instalação desligue o aparelho da corrente eléctrica.

• É obrigatório ligar o aparelho à terra. (Não necessário para exaustores de classe II identicados pelo símbolo na etiqueta de especicações).

• O cabo de alimentação tem de ter comprimento suciente para permitir ligar o aparelho tomada eléctrica.

• Não puxe o aparelho pelo cabo de alimentação quando o desligar da tomada eléctrica.

• Quando a instalação estiver concluída, os componentes eléctricos não deverão car acessíveis ao utilizador.

• Não toque no aparelho com as partes do corpo húmidas e não o utilize com os pés descalços.

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência ou conhecimentos desde que tenham supervisão ou tenham recebido instruções relativas à utilização do aparelho em condições de segurança e compreendam os riscos inerentes. Não deixe as crianças brincarem com o aparelho. A limpeza e manutenção não podem ser realizadas por crianças salvo se tiverem a supervisão de adultos.

• Não repare ou substitua qualquer parte do aparelho, salvo se especicamente indicado no manual. As peças com defeito têm de ser substituídas por peças genuínas. Todos os restantes serviços de manutenção deverão ser realizados por um técnico especializado.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

• Quando zer furos numa parede ou num tecto, tenha atenção para não danicar ligações eléctricas e/ou tubos.

• Os canais de ventilação devem descarregar sempre para o exterior.

• O ar de escape não pode ser ventilado pelo tubo utilizado para evacuar os fumos produzidos pelos aparelhos de combustão de gás ou outros combustíveis, deve ter uma saída independente. Devem ser respeitadas todas as normas nacionais relativas à extracção de fumos.

• Se o exaustor for utilizado juntamente com outros aparelhos que utilizem gás ou outros combustíveis, a pressão negativa do local não deve ser superior a 4 Pa (4 x 10-5 bar). Por este motivo, verique se o ambiente é ventilado de forma adequada.

• O fabricante declina qualquer responsabilidade pela utilização incorrecta ou pela conguração incorrecta dos comandos.

• Uma manutenção e limpeza constantes garantem o bom funcionamento e o máximo desempenho do aparelho. Limpe com frequência toda a sujidade das superfícies do exaustor para evitar a acumulação de gorduras. Limpe ou substitua o ltro frequentemente.

• O incumprimento das instruções de limpeza do exaustor e de substituição dos ltros pode resultar num incêndio.

• O exaustor de fumos nunca deve ser aberto sem os ltros de gordura instalados e deve ser mantido sob supervisão constante.

• Os aparelhos a gás devem ser usados por baixo do exaustor apenas com as panelas assentes.

• Quando usar mais de três pontos de cozedura a gás, o exaustor deve ser operado no nível de potência 2 ou superior. Isso irá eliminar o congestionamento de calor no aparelho.

• Antes de tocar nas lâmpadas, verique se estas estão frias.

• Não utilize nem deixe o exaustor sem ter as lâmpadas correctamente montadas, devido ao possível risco de choque eléctrico.

• Para todas as operações de instalação e manutenção, utilizar luvas de trabalho.

• O aparelho não é adequado para ser utilizado no exterior.

• Quando a placa estiver em funcionamento, as partes acessíveis do exaustor podem car quentes. GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS. ADVERTÊNCIA: PERIGO: P36Depois de desembalar o aparelho, verique se este apresenta quaisquer danos de transporte. Caso surjam problemas, contacte o revendedor ou o Serviço de Assistência Técnica mais próximo. Para evitar danos, retire o aparelho da sua embalagem de espuma de poliestireno na altura da instalação.

PREPARAÇÃO DA INSTALAÇÃO

trata-se de um produto pesado; o exaustor só deve ser elevado e instalado por duas ou mais pessoas. A distância mínima entre o suporte das panelas em cima da placa e a parte inferior do exaustor não deve ser inferior a 50 cm, no caso de fogões eléctricos, e a 65 cm, no caso de fogões a gás ou mistos. Antes da instalação, verique também as distâncias mínimas indicadas no manual do fogão. Se as instruções de instalação do fogão especicarem uma distância maior entre este e o exaustor, esta deverá ser respeitada.

Verique se a tensão eléctrica especicada na chapa de características do aparelho corresponde à tensão da rede eléctrica. Esta informação pode ser encontrada no interior do exaustor, por baixo do ltro de gordura. A substituição do cabo de alimentação (tipo H05 VV-F 3 x 0,75 mm²) deve ser efectuada por um electricista qualicado. Contacte um centro de assistência autorizado. Se o exaustor estiver equipado com uma cha eléctrica, ligue a cha a uma tomada que cumpra os regulamentos em vigor, situada num local acessível após a instalação. Se não existir qualquer cha (ligação directa à corrente eléctrica) ou se a tomada não estiver situada num local acessível, instale um interruptor de alimentação de dois pólos padrão, que irá permitir o isolamento total da corrente eléctrica no caso de condições de sobretensão de categoria III, de acordo com os regulamentos de instalação.

RECOMENDAÇÕES GERAIS

Antes da utilização Retire as protecções de cartão, a película de protecção e as etiquetas adesivas dos acessórios. Verique se o aparelho apresenta quaisquer danos de transporte. Durante a utilização Para evitar quaisquer danos, não coloque pesos sobre o aparelho. Não exponha o aparelho aos agentes atmosféricos. ADVERTÊNCIA: Eliminação da embalagem O material da embalagem é 100% reciclável, conforme confirmado pelo símbolo de reciclagem . As várias partes da embalagem devem ser eliminadas de forma responsável e em total conformidade com os regulamentos estabelecidos pelas autoridades locais relativos à eliminação de resíduos. Eliminação do produto - Este aparelho está em conformidade com a Directiva Europeia 2002/96/CE, Resíduos de equipamentos eléctricos e electrónicos (REEE). - Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. - O símbolo no aparelho ou na documentação que o acompanha indica que este produto não deve ser tratado como um resíduo doméstico, mas sim depositado nos devidos locais de recolha para a reciclagem de aparelhos eléctricos e electrónicos. Eliminação de electrodoméstico

• Este aparelho foi fabricado com materiais recicláveis ou reutilizáveis. Elimine-o de acordo com os regulamentos locais. Antes de eliminar o aparelho, corte o respectivo cabo eléctrico.

• Para obter mais informações sobre o tratamento, recuperação e reciclagem de electrodomésticos, contacte as autoridades locais competentes, o serviço de recolhas de desperdícios domésticos ou a loja onde adquiriu o aparelho. INSTALAÇÃO

INFORMAÇÕES DE PROTECÇÃO AMBIENTAL

Declaração de conformidade

• Este aparelho foi concebido, fabricado e distribuído em conformidade com: - os objectivos de segurança da Directiva “Baixa Tensão” 2006/95/CE (que substitui a 73/23/CEE e subsequentes correcções); - os requisitos de ecodesign dos regulamento europeus n.º 65/2014 e n.º 66/2014 em conformidade com a norma europeia EN 61591 - os requisitos de protecção da Directiva “CEM” 2004/108/CE. A segurança eléctrica do aparelho só é assegurada quando estiver correctamente ligado à terra segundo as normas legais. Dicas de poupança de energi

• Ligue o exaustor na velocidade mínima quando iniciar a cozinhar e mantenha-o a funcionar durante alguns minutos depois de acabar de cozinhar.

• Aumente a velocidade apenas em caso de uma grande quantidade de fumo e vapor e utilize a(s) velocidade(s) boost apenas em situações extremas.

• Substitua o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na redução de odores.

• Limpe o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na filtragem de gorduras.

• Use o diâmetro máximo do sistema de condutas indicado neste manual para optimizar a eficiência e minimizar o ruído. P37O aparelho não funciona:

• Verifique a presença de corrente eléctrica e se o aparelho está ligado à alimentação eléctrica

• Desligue o aparelho e reinicie-o para ver se a falha persiste. O nível de extracção do exaustor não é suficiente:

• Verifique a velocidade de extracção e ajuste, se necessário;

• Verifique se os filtros estão limpos

• Verifique se as aberturas de ventilação estão obstruídas. A luz não funciona;

• Verifique a lâmpada e substitua-a, se necessário

• Verifique se a lâmpada foi instalada correctamente. Antes de contactar o Serviço Pós-Venda:

1. Tente resolver o problema com a ajuda das sugestões fornecidas na secção “Resolução de problemas”.

2. Desligue o aparelho e volte a ligá-lo para verificar se a falha persiste.

Se, após efectuar estas verificações, a falha persistir, contacte o Serviço Pós-Venda mais próximo. Indique sempre:

• Uma breve descrição da avaria;

• O tipo e o modelo exacto do aparelho

• O número “service” (o número situado após a palavra “Service” na chapa de características), localizado no interior do aparelho. O número “service” também está indicado no livro de garantia

• O seu endereço completo

• O seu número de telefone. Se for necessário efectuar alguma reparação, contacte um centro de assistência técnica autorizado (terá a garantia da utilização de peças sobresselentes originais e de uma reparação correcta).

RESOLUÇÃO DE PROBLEMAS

- Não utilize produtos de limpeza a vapor. - Desligue o aparelho da corrente eléctrica. IMPORTANTE: Não utilize detergentes corrosivos ou abrasivos. Se algum desses produtos entrar em contacto acidental com o aparelho, limpe imediatamente com um pano húmido. IMPORTANTE: O aço do exaustor tem tratamento de iXelium na superfície. Para limpar, proceda da seguinte forma:

• Utilize um pano macio (de preferência de microfibras) humedecido com água ou com um limpa vidros normal.

• Não utilize toalhetes de papel, pois este podem deixar marcas e pedaços de papel no exaustor.

• Não utilize produtos abrasivos, corrosivos, produtos de limpeza à base de cloro ou palha-d’aço.

• Não utilize aparelhos de limpeza a vapor.

• Não utilize produtos inflamáveis.

• Não deixe substâncias ácidas ou alcalinas, tais como vinagre, mostarda, sal, açúcar ou sumo de limão sobre a placa. Utilize detergentes específicos para a limpeza do aparelho e siga as instruções do fabricante. IMPORTANTE: Limpe os filtros pelo menos uma vez por mês para eliminar os resíduos de óleo e gordura. ADVERTÊNCIA: LIMPEZA IXELIUM P38P39 - utilize luvas de protecção. - desligue o aparelho da rede eléctrica.

O filtro de gordura metálico tem uma duração ilimitada e deve ser lavado uma vez por mês, à mão ou na máquina de lavar loiça, a baixa temperatura e num ciclo de curta duração. Com a lavagem na máquina de lavar loiça, o filtro de gordura poderá ficar opaco, mas o seu poder de filtragem mantém-se inalterado. Extraia a pega para retirar o filtro. Depois de lavado e seco, proceda na ordem inversa para o montar.

SUBSTITUIÇÃO DAS LÂMPADAS

O exaustor está equipado com um sistema de iluminação baseado na tecnologia LED. Os LEDs garantem uma óptima iluminação, uma duração até 10 vezes superior à das lâmpadas tradicionais e permitem poupar 90% de energia eléctrica. Para a substituição, contacte o serviço de assistência técnica.

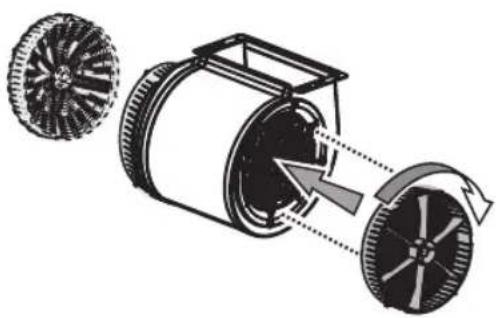

(apenas para os modelos com instalação de filtragem) Retém os odores desagradáveis resultantes da cozedura. Substitua o filtro de carbono a cada 4 meses. Montagem ou substituição do filtro de carbono

1. Desligue o exaustor da corrente eléctrica.

2. Abra e remova o painel de aspiração da sua sede.

3. Retire os filtros de gordura.

4. Coloque um filtro de carbono nas partes laterais, de coberturas de ambas as grelhas

de protecção do rotor do motor. Rode os filtros para a direita, para bloqueá-los aos pernos centrais. Para desmontar, siga a ordem inversa. Volte a montar os filtros de gordura e o painel de aspiração. ADVERTÊNCIA: MANUTENÇÃOP40 O exaustor foi concebido para ser instalado e utilizado na "Versão de aspiração" ou na "Versão de filtragem". Advertência: o modelo com válvula eléctrica pode funcionar apenas na "Versão de aspiração" e o tubo de escape deve ser ligado a uma unidade periférica de aspiração. Versão de aspiração Os vapores são aspirados e conduzidos para o exterior através de um tubo de descarga [não fornecido] fixo à junção de saída de ar do exaustor. Com base no tubo de descarga adquirido, efectuar um sistema adequado de fixação à junção de saída de ar. IMPORTANTE: Se tiver já sido instalado, retire o/s filtro/s de carbono. Versão de filtragem O ar é filtrado passando através de um/uns filtro/s de carbono e, depois, volta a circular no ambiente em redor. IMPORTANTE: Certifique-se de que a recirculação do ar é feita com facilidade. Se o exaustor não estiver equipado com o filtro/s de carbono, este/s deve/m ser encomendado/s e montado/s antes do uso. A instalação do exaustor deverá ser realizada longe de áreas muito sujas, janelas, portas e fontes de calor. O exaustor é dotado de todo o material necessário para uma instalação na maioria das paredes/tectos. Contudo, é necessário contactar um técnico qualificado para verificar se os materiais são adequados ao tipo de parede/tecto. Móveis suspensos laterais Móveis suspensos laterais linha central 65 cm (fogões a gás ou mistos) 50 cm (fogões eléctricos) superfície da placa de cozedura 1200 mm mín (modelo com largura de 120cm) 900 mm mín (modelo com largurade 90cm) 700 mm mín (modelo om largura de 70cm) 600 mm mín (modelo com largura de 60cm) MATERIAL FORNECIDO INSTALAÇÃO - INSTRUÇÕES PRELIMINARES DE MONTAGEM

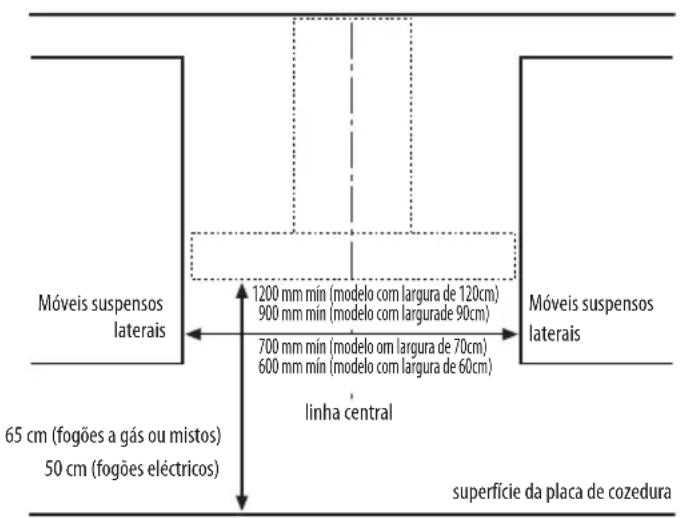

DIMENSÕES DA INSTALAÇÃO

Extraia todos os componentes das embalagens. Verique se estão incluídos todos os componentes.

• Exaustor montado com motor, lâmpadas e ltros de gordura instalados.

• Instruções de montagem e utilização

• Chaminés telescópicas

• 1 gabarito de montagem

• 1 deector (para versão de ltragem)

• 1 suporte de exaustorP41 As instruções em sequência numérica indicadas de seguida referem-se aos desenhos que pode encontrar nas últimas páginas deste manual, contendo a respectiva numeração. Antes de proceder às fases de instalação: - retire o painel de aspiração perimetral “A”; - empurre para a esquerda a alavanca que se encontra na parte inferior do painel - desengate o painel dos suportes - retire o(s) ltro(s) de gordura de seguida - retire a ta que xa a caixa do sistema electrónico de controlo “S” à caixa do motor; - aperte completamente os parafusos, já apertados parcialmente, que xam a caixa do sistema electrónico “S”, à caixa do motor. Nota: a caixa “S” pode ser temporariamente xada por cima ou nos lados da caixa do motor, a imagem destina-se apenas a ns indicativos. 1. Com um lápis, trace uma linha na parede, até ao tecto, na correspondência com a linha do meio, para facilitar as operações de instalação. 2. Aplique o esquema de perfuração na parede: a linha central vertical impressa no esquema de perfuração deverá corresponder à linha central desenhada na parede. Além disso, o rebordo inferior do esquema de perfuração corresponde ao rebordo inferior do exaustor. 3. Apoie a presilha de suporte inferior no esquema de perfuração, fazendo-a coincidir com o rectângulo a tracejado, marque os dois furos externos e fure. Nota: Realize sempre todos os orifícios indicados no molde: os 2 orifícios superiores destinam-se a pendurar o exaustor e os orifícios inferiores (geralmente 1 central ou vários laterais) servem para a xação denitiva e de segurança. Retire o esquema de perfuração, introduza as buchas na parede e xe o suporte do exaustor com 2 parafusos de 5 x 45 mm. 4. Aplique a presilha de suporte da chaminé “G” na parede aderente ao tecto, utilize a presilha de suporte tal como o esquema de perfuração (a pequena anilha que se encontra no suporte deve coincidir com a linha anteriormente traçada na parede) e marque com o lápis 2 furos, execute depois os furos (Ø 8 mm), introduza as 2 buchas.

7. Regule a distância do exaustor da parede.

8. Regule a posição horizontal do exaustor.

9. Fixe denitivamente o exaustor à parede (OBRIGATÓRIO!!).

10. Realize a ligação de um tubo (tubo e presilhas para a xação não fornidos, a adquirir) para a descarga dos fumos para o anel de ligação situado por cima da unidade de aspiração. A outra extremidade do tubo deverá ser ligada a um dispositivo de expulsão de fumos para o exterior em caso de utilização do exaustor na versão de aspiração. Caso se pretenda utilizar o exaustor na versão de ltragem, xe à presilha de suporte da chaminé “G” o deector “F” e ligue a outra extremidade do tubo ao anel de ligação situado no deector “F”.

11. Efectue a ligação eléctrica. Passe o cabo de alimentação na respectiva sede e prenda o cabo ao xa-cabo (11a).

12. Aplique as chaminés e prenda-as em cima com 2 parafusos (12a) ao suporte da chaminé “G” (12b).

13. Deslize a secção inferior da chaminé de modo a cobrir completamente o grupo de aspiração e até introduzi-la no lugar, por cima do exaustor. Volte a montar o(s) ltro(s) de gordura. Volte a montar o painel de aspiração perimetral IMPORTANTE: certique-se sempre de que o painel está bem xo no lugar. Verique o funcionamento do exaustor, consultando o parágrafo relativo à descrição e utilização do exaustor. INSTALAÇÃO - INSTRUÇÕES DE MONTAGEMP42

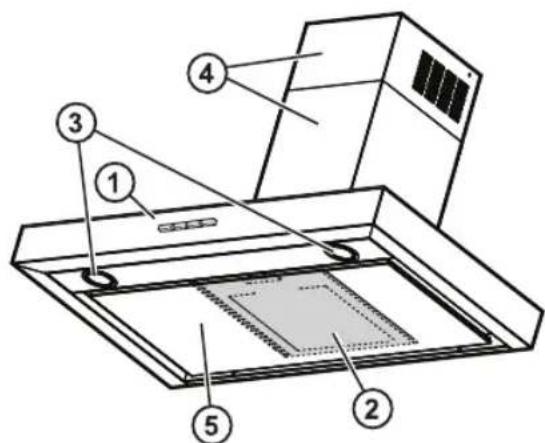

1. Painel de controlo.

2. Filtros de gordura (por cima do painel de aspiração perimetral).

5. Painel de aspiração perimetral.

2. selecção (incremento/decremento) da velocidade

indicadores luminosos: a. velocidade de aspiração mínima em utilização b. velocidade de aspiração média em utilização c. velocidade de aspiração máxima em utilização d. velocidade de aspiração intensiva em utilização NB = a velocidade de aspiração intensiva está temporizada para 5 minutos, após o que o motor voltará à velocidade média.

3. Tecla ON/OFF luzes

NB = a retroiluminação dos comandos aumenta de intensidade quando a função está a ser utilizada. DESCRIÇÃO E UTILIZAÇÃO DO EXAUSTOR - Desligue o aparelho da corrente eléctrica Limpeza do painel de aspiração perimetral Desmontagem: puxe o painel (PARTE FRONTAL) firmemente para baixo. Limpeza: Limpe o painel de aspiração com a mesma frequência do filtro de gordura. O painel de aspiração possui aço com tratamento superficial iXelium. Proceda como se segue para a limpeza:

• Utilize um pano (preferível em microfibra) humedecido em água ou com detergente normal para vidros.

• Não se recomenda utilizar papel de cozinha, que poderá deixar resíduos de papel e manchas no painel.

• Não utilize produtos abrasivos ou corrosivos, produtos à base de cloro ou esfregões.

• Não utilize aparelhos de limpeza a vapor.

• Não utilize produtos inflamáveis.

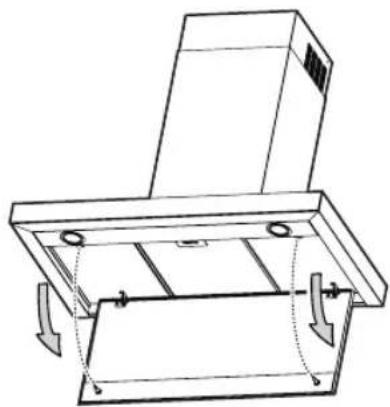

• Evite colocar no painel substâncias ácidas ou alcalinas como vinagre, mostarda, sal, açúcar ou sumo de limão. NÃO UTILIZE ÁLCOOL! Montagem: O painel deve ser fixado na parte frontal por encaixe nos pernos existentes para o efeito na superfície do exaustor. IMPORTANTE: Certifique-se sempre de que o painel está bem fixo no lugar. ADVERTÊNCIA: MANUTENÇÃO
