MANUAL DE USUARIO DBTR 9190 IXL BAUKNECHT

dINSTRUCCIONES DE SEGURIDAD IMPORTANTES Estas instrucciones también estarán disponibles en el sitio web: www.whirlpool.eu. SU SEGURIDAD Y LA DE LOS DEMÁS ES MUY IMPORTANTE. Este manual y el propio aparato contienen advertencias de seguridad, que se deben leer y seguir en todo momento. Este símbolo de atención, relacionado con la seguridad, alerta a los usuarios sobre peligros potenciales para el usuario y para los demás. Todas las advertencias de seguridad van precedidas del símbolo de alerta y el texto siguiente: Indica una situación peligrosa que, si no se evita, provoca lesiones graves. Indica una situación peligrosa que, si no se evita, podría provocar lesiones graves. Todos los mensajes relativos a la seguridad especican el potencial peligro/aviso al que se reeren e indican cómo disminuir el riesgo de lesiones, daños y descargas eléctricas derivados de un uso incorrecto del aparato. Respete las siguientes instrucciones:

• La instalación debe ser efectuada por un técnico especializado, según las instrucciones del fabricante y respetando las normas locales vigentes. No realice reparaciones ni la sustitución de piezas del aparato que no se solicite especícamente en el manual de usuario.

• El aparato ha de desconectarse de la red eléctrica antes de efectuar cualquier trabajo de instalación.

• La puesta a tierra del aparato es obligatoria. No es necesaria para las campanas de clase II, identicadas con el símbolo en la etiqueta de especicaciones.

• El cable de alimentación ha de ser lo sucientemente largo para poder conectar el aparato a la toma de corriente.

• No tire del cable de alimentación del aparato para desenchufarlo de la corriente.

• Una vez concluida la instalación, los componentes eléctricos deben quedar fuera del alcance del usuario.

• No toque el aparato con partes del cuerpo húmedas y no lo utilice con los pies descalzos.

• Este aparato puede ser utilizado por niños de más de 8 años y por personas con minusvalía física, sensorial o mental, o sin la experiencia y los conocimientos necesarios, salvo que estén supervisados o hayan recibido instrucciones acerca del uso del aparato en condiciones seguras y conozcan los peligros que conlleva su uso. No permita que los niños jueguen con el aparato. La limpieza y el mantenimiento no deben ser efectuados por niños, a menos que estén supervisados por adultos.

• No repare ni cambie ningún componente del aparato salvo que se indique expresamente en el manual. Sustituya las piezas defectuosas con piezas de recambio originales. Todos los otros servicios de mantenimientos deben ser realizados por un técnico especializado.

• Hay que vigilar a los niños para asegurarse de que no jueguen con el aparato.

• Al taladrar la pared o el techo, tenga cuidado para no dañar las conexiones eléctricas y/o tuberías.

• Los canales para la ventilación deben evacuar siempre al aire libre.

• El aire de salida no deberá ser expulsado por un conducto para la salida de humos producidos por aparatos de gas u otros materiales combustibles, sino que deberá tener una salida diferente. Se deberá respetar todas las normativas nacionales referentes a la extracción de humos.

• Si la campana se utiliza junto con otros aparatos que emplean gas u otros combustibles, la presión negativa del local no ha de ser superior a 4 Pa (4 x 10-5 bares). Por esta razón, asegúrese de que el local dispone de ventilación adecuada.

• El fabricante declina cualquier responsabilidad por el uso indebido o por una programación incorrecta de los mandos.

• El mantenimiento y la limpieza constantes garantizan el correcto funcionamiento y las mejores prestaciones del aparato. Elimine con frecuencia las incrustaciones de suciedad en las supercies para evitar la acumulación de grasa. Quite y limpie el ltro a menudo y cámbielo con frecuencia.

• Si no se respetan las instrucciones para limpiar la campana y cambiar los ltros, se puede provocar un incendio.

• No abra nunca el extractor si no están instalados los ltros antigrasa y supervisado en todo momento.

• Los aparatos de gas solo deben utilizarse debajo de una campana extractora con ollas encima.

• Cuando se usan más de tres quemadores de gas, la campana extractora debe utilizarse con el nivel de potencia 2. De este modo se elimina la acumulación de calor en el aparato.

• Antes de tocar las bombillas, compruebe que estén frías.

• Asegúrese de que las bombillas estén correctamente montadas; de lo contrario no utilice la campana ya que existe el riesgo de descarga eléctrica.

• Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.

• El producto no está previsto para ser utilizado al aire libre.

• Cuando se utiliza la placa, es posible que las partes accesibles de la campana se pongan calientes. GUARDE ESTE GUÍA PARA FUTURAS CONSULTAS. ADVERTENCIA: PELIGRO: E29Tras desembalar, compruebe si se ha dañado el aparato durante el transporte. Si hubiera problemas, póngase en contacto con el comerciante o el Servicio de Asistencia Técnica. Para evitar daños, extraiga el aparato de su embalaje solo en el momento de la instalación.

PREPARACIÓN PARA LA INSTALACIÓN

este producto es pesado; sólo se debe levantar e instalar la campana entre dos o más personas. La distancia mínima entre los recipientes de cocción situados encima de la placa de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en las cocinas eléctricas y de 65 cm en las cocinas a gas o mixtas. Antes de la instalación, compruebe también las distancias mínimas indicadas en el manual de la cocina. Si en las instrucciones de instalación de la placa de cocción se especica una distancia mayor, es necesario respetarla.

Asegúrese de que la tensión de alimentación especicada en la placa de características coincide con el voltaje de la red eléctrica. Esta información se encuentra en el interior de la campana, detrás del ltro antigrasa. La sustitución del cable eléctrico (tipo H05 VV-F 3 x 0,75 mm²) debe efectuarla un electricista cualicado. Póngase en contacto con un centro de mantenimiento autorizado. Si la campana incluye un enchufe, conecte el enchufe a una toma que cumpla con la normativa vigente y que se encuentre en un lugar accesible después de la instalación. Si no hay ningún enchufe (conexión directa a la red eléctrica) o si el enchufe que hay no está en un lugar al que se pueda acceder fácilmente, instale un interruptor bipolar homologado que garantice la total desconexión de la red en el caso de producirse sobretensión de categoría III, de acuerdo con la normativa sobre cableados. RECOMENDACIONES GENERALES Antes de usar Retire las protecciones de cartón, la película protectora y las etiquetas adhesivas de los accesorios. Compruebe si se ha dañado el aparato durante el transporte. Durante el uso Para evitar daños, no coloque objetos pesados sobre la campana. No exponga el aparato a los elementos atmosféricos. ADVERTENCIA: Eliminación del embalaje El material de embalaje es 100% reciclable y está marcado con el símbolo del reciclaje . No arroje el material de embalaje en el medio ambiente, elimínelo de acuerdo con la normativa local vigente. Eliminación del producto - Este aparato ha sido marcado de acuerdo con la Normativa Europea 2002/96/CE, Reciclaje de Aparatos Eléctricos y Electrónicos (RAEE). - Al asegurarse de la correcta eliminación de este producto, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud. - El símbolo en el aparato o en la documentación que lo acompaña indica que no se puede tratar como desecho doméstico, sino que debe entregarse en un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Eliminación del electrodoméstic

• Este aparato ha sido fabricado con materiales reciclables o reutilizables. Elimínelo de acuerdo con la normativa local sobre eliminación de residuos. Antes de desecharlo, corte el cable de alimentación.

• Para más información sobre el tratamiento, recuperación y reciclaje de los electrodomésticos, póngase en contacto con la autoridad local competente, el servicio de recogida de basuras domésticas o la tienda donde adquirió el aparato. INSTALACIÓN

CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE

Declaración de conformidad

• Este aparato ha sido diseñado, fabricado y comercializado de acuerdo con: - Los objetivos de seguridad de la Directiva 2006/95/EC “Baja Tensión” (que sustituye a 73/23/CEE y posteriores enmiendas); - Los requisitos de ecodiseño de los reglamentos delegados (UE) nº 65/2014 y nº 66/2014 en conformidad con la norma UNE 61591 - Los requisitos de protección de la Directiva “CEM” 2004/108/CE. El aparato posee una toma de tierra que cumple las normas de seguridad establecidas por la ley. Consejos para ahorrar energí

• Ponga en marcha la campana con la potencia mínima cuando empiece a cocinar y déjelo en marcha durante unos minutos después de que haya terminado de cocinar.

• Aumente la velocidad en caso de que haya mucho humo o vapor y utilice la potencia máxima (turbo) solo en situaciones extremas.

• Sustituya el filtro de carbón cuando sea necesario para mantener la eficiencia de eliminación de malos olores.

• Sustituya el filtro antigrasa cuando sea necesario para mantener su eficiencia.

• Utilice el diámetro máximo del sistema de canalización indicado en este manual para optimizar la eficiencia y reducir al máximo el ruido. E30- No utilice limpiadores de vapor. - Desconecte el aparato del suministro eléctrico. IMPORTANTE: no utilice detergentes corrosivos o abrasivos. Si uno de estos productos entra accidentalmente en contacto con el aparato, límpielo de inmediato con un paño húmedo. IMPORTANTE: La superficie de acero de la campana tiene un tratamiento de iXelium. Para limpiarlo, realice lo siguiente:

• Use un paño suave (preferiblemente de microfibra) humedecido en agua o con un limpiacristales normal.

• No utilice papel de cocina porque pueden dejar marcas y trozos de papel en la campana.

• No utilice productos abrasivos, corrosivos o a base de cloro o estropajos de acero.

• No utilice aparatos de vapor.

• No utilice productos inflamables.

• No deje ácido o sustancias alcalinas como vinagre, mostaza, sal, azúcar o zumo de limón en la campana. Use detergentes específicamente diseñados para limpiar el aparato y siga las instrucciones del fabricante. IMPORTANTE: Limpie los filtros al menos una vez al mes para eliminar residuos de aceite o grasa. ADVERTENCIA Antes de llamar al Servicio de Asistencia Técnica:

1. Compruebe si puede solucionar el problema con la ayuda de la “Guía de solución de problemas”.

2. Apague y encienda el aparato para ver si el fallo continúa.

Si a pesar de las comprobaciones anteriores se mantiene el fallo, consulte al Servicio de Asistencia Técnica más cercano. Indique siempre:

• Una breve descripción del fallo.

• Tipo y modelo exacto del aparato

• El número de servicio (aparece después de la palabra “Service” en la placa de características), dentro del aparato. El número de servicio también aparece en el folleto de garantía

• Su dirección completa

• Su numero de teléfono. Si fuera necesario reparar el aparato, póngase en contacto con el Servicio de Asistencia Técnica (para garantizar el uso de piezas originales y que la reparación se realiza correctamente). E31 El aparato no funciona:

• Compruebe si hay corriente eléctrica y si el aparato está conectado al suministro eléctrico

• Apague y encienda el aparato para comprobar si persiste el problema. La potencia de aspiración de la campana no es suficiente:

• Compruebe la velocidad de aspiración y ajústela si es necesario.

• Compruebe que los filtros están limpios

• Asegúrese de que las salidas de aire no están obstruidas. La luz no funciona:

• Compruebe la bombilla y sustitúyala si es necesario

• Compruebe que la bombilla se ha instalado correctamente. GUÍA DE SOLUCIÓN DE PROBLEMAS

- Utilice guantes de seguridad. - Desconecte el aparato de la red eléctrica. FILTROS ANTIGRASA El filtro metálico antigrasa tiene una duración ilimitada y debe lavarse una vez al mes a mano o en el lavavajillas a baja temperatura y con ciclo corto. Al lavarlo en el lavavajillas, el filtro antigrasa podría perder su brillo, pero no varía su poder de filtrado. Retire la manilla para sacar el filtro. Tras lavar y dejar secar el filtro, vuelva a montarlo siguiendo la secuencia inversa al desmontaje.

SUSTITUCIÓN DE LAS BOMBILLAS

La campana cuenta con un sistema de iluminación con tecnología LED. Los LEDs garantizan una iluminación óptima, una duración hasta 10 veces mayor respecto a las bombillas tradicionales y permiten ahorrar el 90% de energía eléctrica. Para la sustitución, diríjase al Servicio de Asistencia Técnica.

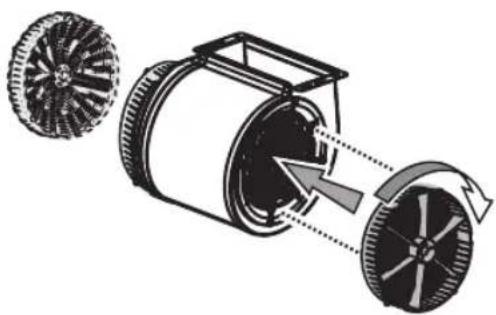

(sólo para modelos con instalación filtrante) Retiene los olores desagradables de la cocción. Cambiar el filtro de carbón cada 4 meses. Montaje o sustitución del filtro de carbón

1. Desconectar la campana de la red eléctrica.

2. Abrir y sacar el panel de aspiración de su alojamiento.

3. Quitar los filtros de grasa.

4. Colocar un filtro de carbón a cada lado para cubrir las dos rejillas que protegen el

rotor del motor. Girar los filtros en sentido horario, para bloquearlos con los pernos centrales. Para el desmontaje, ejecutar la secuencia inversa al montaje. Montar los filtros de grasa y el panel de aspiración. ADVERTENCIA: MANTENIMIENTOE33 La campana ha sido diseñada para ser instalada y utilizada en "Versión Aspirante" o en "Versión Filtrante". Advertencia: el modelo con válvula eléctrica sólo puede funcionar en "Versión Aspirante" y el tubo de evacuación debe estar conectado a una unidad periférica de aspiración. Versión aspirante Los vapores son aspirados y trasladados hacia el exterior a través de un tubo de evacuación (no suministrado) que debe fijarse al racor de salida del aire de la campana. En función del tipo de tubo de extracción adquirido, deberá aplicarse un sistema adecuado de fijación al racor de salida aire. IMPORTANTE: Desmonte el o los filtros de carbón ya instalados. Versión filtrante El aire se filtra pasando por uno o varios filtros de carbón y se recicla en el ambiente. IMPORTANTE: Compruebe que la recirculación del aire se produzca correctamente. Si la campana no está dotada de uno o varios filtros de carbón, será preciso pedirlo/s e instalarlo/s antes de utilizarla. La instalación de la campana deberá efectuarse lejos de áreas demasiado sucias, así como de ventanas, puertas y fuentes de calor. La campana incluye todo el material necesario para su instalación en la mayor parte de paredes y techos. De cualquier modo, conviene consultar a un técnico cualificado para tener la certeza de que los materiales son adecuados a su techo. Muebles laterales de pared Muebles laterales de pared Línea central 65 cm (cocinas de gas o mixtas) 50 cm (cocinas eléctricas) superficie de la placa de cocción 1200 mm mín. (modelo de 120 cm de ancho) 900 mm mín. (modelo de 90 cm de ancho) 700 mm mín. (modelo de 70 cm de ancho) 600 mm mín. (modelo de 60 cm de ancho)

MATERIAL SUMINISTRADO ADJUNTO

INSTALACIÓN - INSTRUCCIONES PREVIAS DE MONTAJE

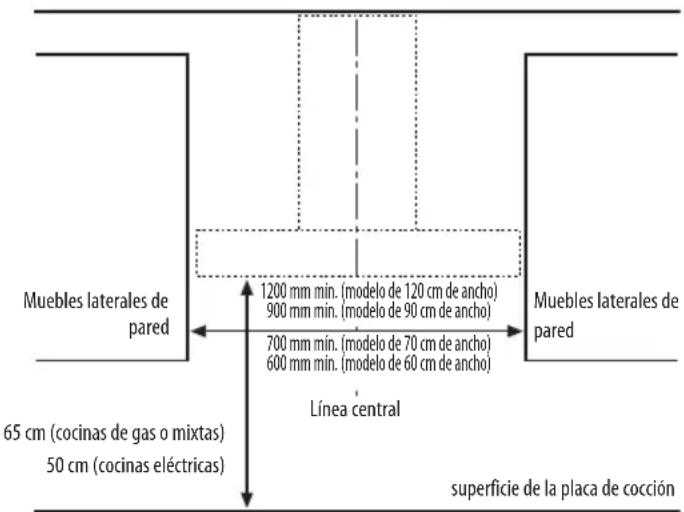

DIMENSIONES DE INSTALACIÓN

Extraer todos los componentes de los paquetes. Comprobar que estén incluidos todos los componentes previstos.

• Campana ensamblada con motor, bombillas y ltros de grasa instalados.

• Instrucciones de montaje y uso

• Chimeneas telescópicas

• 1 plantilla de montaje

• 1 deector (para versión ltrante)

• 1 soporte para chimeneasE34 Las instrucciones siguientes hacen referencia a las guras y a los números que aparecen en las últimas páginas de este manual. Antes de proceder con la instalación: - Quite el panel de aspiración perimetral “A”; - Empuje hacia la izquierda la pequeña palanca de la parte derecha del panel. - Desenganche el panel de los soportes. - Quite los ltros antigrasas. A continuación - Quite la cinta adhesiva que ja la caja de la parte electrónica “S” a la caja del motor. - Apriete por completo los tornillos parcialmente apretados que jan la caja de la parte electrónica “S” a la caja del motor. Nota: la caja “S” se puede jar temporalmente en la parte superior o en los laterales de la caja del motor (la imagen solo es orientativa).

1. Con un lápiz, dibuje una línea en la pared hasta el techo, como línea central para facilitar la instalación.

2. Aplique el esquema de perforación a la pared: la línea vertical central dibujada en el esquema de perforación debe coincidir con la línea central dibujada en la pared; además, el borde inferior del esquema de perforación debe coincidir con el borde inferior de la campana. 3. Coloque el gancho de soporte inferior en el esquema de perforación de manera que coincida con el rectángulo, señale los dos oricios externos y perfore. Nota: realice todos los oricios indicados en la plantilla: los 2 superiores sirven para enganchar la campana mientras que los oricios inferiores (normalmente 1 central o varios laterales) sirven para la jación denitiva y de seguridad. Retire el esquema de perforación, introduzca 2 tacos en la pared y je el gancho de soporte de la campana con 2 tornillos de 5 x 45 mm. 4. Fije el gancho de soporte de la chimenea “G” en la pared debajo del techo, utilice el gancho de soporte como esquema de perforación (la pequeña ranura del soporte debe coincidir con la línea dibujada en la pared), marque con un lápiz el punto para los 2 oricios, perfore los oricios (Ø 8 mm) e introduzca los 2 tacos.

5. Fije a la pared los ganchos de soporte de la campana con 2 tornillos de 5 x 45 mm.

6. Cuelgue la campana en el gancho inferior.

7. Regule la distancia de la campana a la pared.

8. Regule la disposición horizontal de la campana.

9. Fije la campana denitivamente a la pared (OBLIGATORIO)

10. Realice la conexión del tubo (no se incluyen el tubo y las abrazaderas de jación y deben comprarse aparte) para la evacuación de humos al anillo de conexión situado sobre la unidad del motor aspirante. En la versión aspirante, el otro extremo del tubo debe conectarse a un dispositivo de evacuación de humos al exterior. Si desea utilizar la campana en versión ltrante, je al soporte para chimenea “G” el deector “F” y conecte el otro extremo del tubo al anillo de conexión situado sobre el deector “F”. 11. Realizar la conexión eléctrica. Pase el cable de alimentación por su alojamiento y asegure el cable con la abrazadera (11a).

12. Coloque las chimeneas y fíjelas con 2 tornillos (12a) al soporte de la campana “G” (12b)

13. Deslice la sección inferior de la chimenea de manera que cubra completamente la unidad aspirante hasta introducirla por completo en el alojamiento correspondiente situado sobre la campana. Monte los ltros antigrasa. Vuelva a montar el panel de aspiración perimetral. IMPORTANTE: Comprobar siempre que el panel quede bien sujeto. Comprobar el funcionamiento de la campana como se indica en el apartado “Descripción y uso de la campana”.

INSTALACIÓN - INSTRUCCIONES DE MONTAJEE35

2. Filtros antigrasa (sobre el panel de aspiración perimetral).

5. Panel de aspiración perimetral.

1. ENCENDIDO/APAGADO del motor

2. Selección de la velocidad (aumentar/disminuir)

Indicadores luminosos: a. velocidad de aspiración mínima en uso b. velocidad de aspiración media en uso c. velocidad de aspiración máxima en uso d. velocidad de aspiración intensiva en uso NB = la velocidad de aspiración intensiva se mantiene durante 5 minutos y después vuelve a la velocidad media.

3. Encendido/Apagado luces

NB = la intensidad de la retroiluminación de los comandos es mayor cuando se utiliza la función. DESCRIPCIÓN Y USO DE LA CAMPANA - Desconectar el aparato de la red eléctrica Limpieza del panel de aspiración perimetral Desmontaje: Tirar del panel (LADO DELANTERO) con firmeza hacia abajo. Limpieza: Limpiar el panel de aspiración perimetral con la misma frecuencia con la que se limpia el filtro de grasa. El panel de aspiración es de acero con tratamiento superficial iXelium. Para la limpieza:

• Utilizar un paño suave (en lo posible de microfibra) mojado con agua o con un detergente común para vidrios.

• No utilizar paños de papel, ya que podrían dejar residuos de papel y aureolas en el panel.

• No utilizar productos abrasivos o corrosivos, productos a base de cloro o lana de acero.

• No utilizar aparatos de limpieza con vapor.

• No utilizar productos inflamables.

• No dejar sobre el panel sustancias ácidas o alcalinas, como vinagre, mostaza, sal, azúcar o zumo de limón.

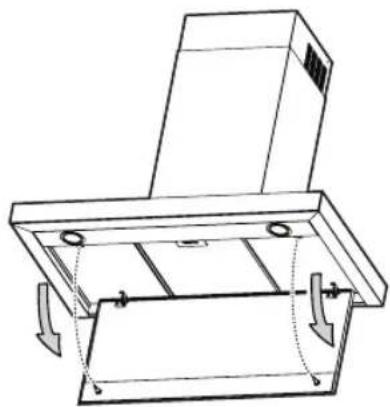

Montaje: El panel se fija a presión, por la parte delantera, con los pernos situados en la superficie de la campana. IMPORTANTE: Comprobar que el panel quede bien fijado en su lugar. ADVERTENCIA: MANTENIMIENTO
