Producttype	Afzuigkap
Afmetingen (B x D x H)	80 x 50 x 15 cm
Maximale luchtstroom	600 m/h
Geluidsniveau	65 dB
Aanzuigtype	Afvoer en recirculatie
Aantal snelheden	3
Vetfilter	Wasbare metalen filters
Verlichting	Gentegreerde LED's
Installatie	Wandmontage
Energieverbruik	A
Garantie	2 jaar
Onderhoud	Filters schoonmaken elke 3 maanden
Inclusief accessoires	Afvoerslang
Veiligheidsnormen	CE, RoHS

Veelgestelde vragen - DBRI 581001 IN PT BAUKNECHT

Hoe maak ik de filters van de BAUKNECHT DBRI 581001 IN PT afzuigkap schoon?

Om de filters schoon te maken, verwijdert u ze uit de afzuigkap en dompelt u ze ongeveer 15 minuten onder in warm zeepsop. Spoel ze grondig af met schoon water en laat ze drogen voordat u ze terugplaatst.

De afzuigkap gaat niet aan, wat moet ik doen?

Controleer of de afzuigkap correct is aangesloten en of de stroomonderbreker niet is gesprongen. Als alles in orde lijkt, probeer dan het apparaat te resetten door het enkele minuten los te koppelen.

Wat is het zuigvermogen van de BAUKNECHT DBRI 581001 IN PT afzuigkap?

Het zuigvermogen van deze afzuigkap is 650 m/h in afvoermodus.

Hoe vervang ik de lamp van de afzuigkap?

Om de lamp te vervangen, verwijdert u de lampkap door deze te schuiven of te draaien, afhankelijk van het model. Vervang de lamp door een nieuwe van hetzelfde type en plaats de kap terug.

Welk type filter wordt er in de afzuigkap gebruikt?

De BAUKNECHT DBRI 581001 IN PT afzuigkap gebruikt een koolstoffilter voor de recirculatiemodus en een aluminium filter voor de afvoermodus.

Hoe stel ik de zuigsnelheid van de afzuigkap in?

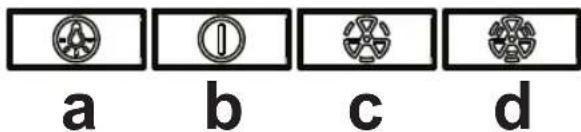

U kunt de zuigsnelheid instellen met behulp van de bedieningsknoppen op het bedieningspaneel van de afzuigkap. Kies uit verschillende snelheidsniveaus op basis van uw behoeften.

De afzuigkap maakt te veel lawaai, wat moet ik doen?

Te veel lawaai kan worden veroorzaakt door vuile of slecht geïnstalleerde filters. Controleer en maak de filters schoon. Zorg er ook voor dat de afzuigkap correct is geïnstalleerd en dat er geen voorwerpen de ventilator blokkeren.

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, de BAUKNECHT DBRI 581001 IN PT afzuigkap kan in recirculatiemodus worden gebruikt met de installatie van een koolstoffilter.

Wat is de breedte van de afzuigkap?

De breedte van de BAUKNECHT DBRI 581001 IN PT afzuigkap is 58 cm.

De afzuigkap filtert geuren niet goed, wat moet ik doen?

Als de afzuigkap niet goed filtert, controleer dan of het koolstoffilter in goede staat is en vervang het indien nodig. Zorg er ook voor dat de afzuigkap in de juiste modus werkt.

GEBRUIKSAANWIJZING DBRI 581001 IN PT BAUKNECHT

Benutzer- und Wartungshandbuch
GB User and maintenance manual
F Manuel d'utilisation et d'entretien
NL Handleiding voor gebruik en onderhoud
E Manual de uso y mantenimiento
P Manual de uso e manutenção
Manuale d'uso e manutenzione
GR Eyxεipidio xphoans kai ouvtnpnoans

Deze instructies zich ook beschikkaar op de website: www.whirlpool.eu.

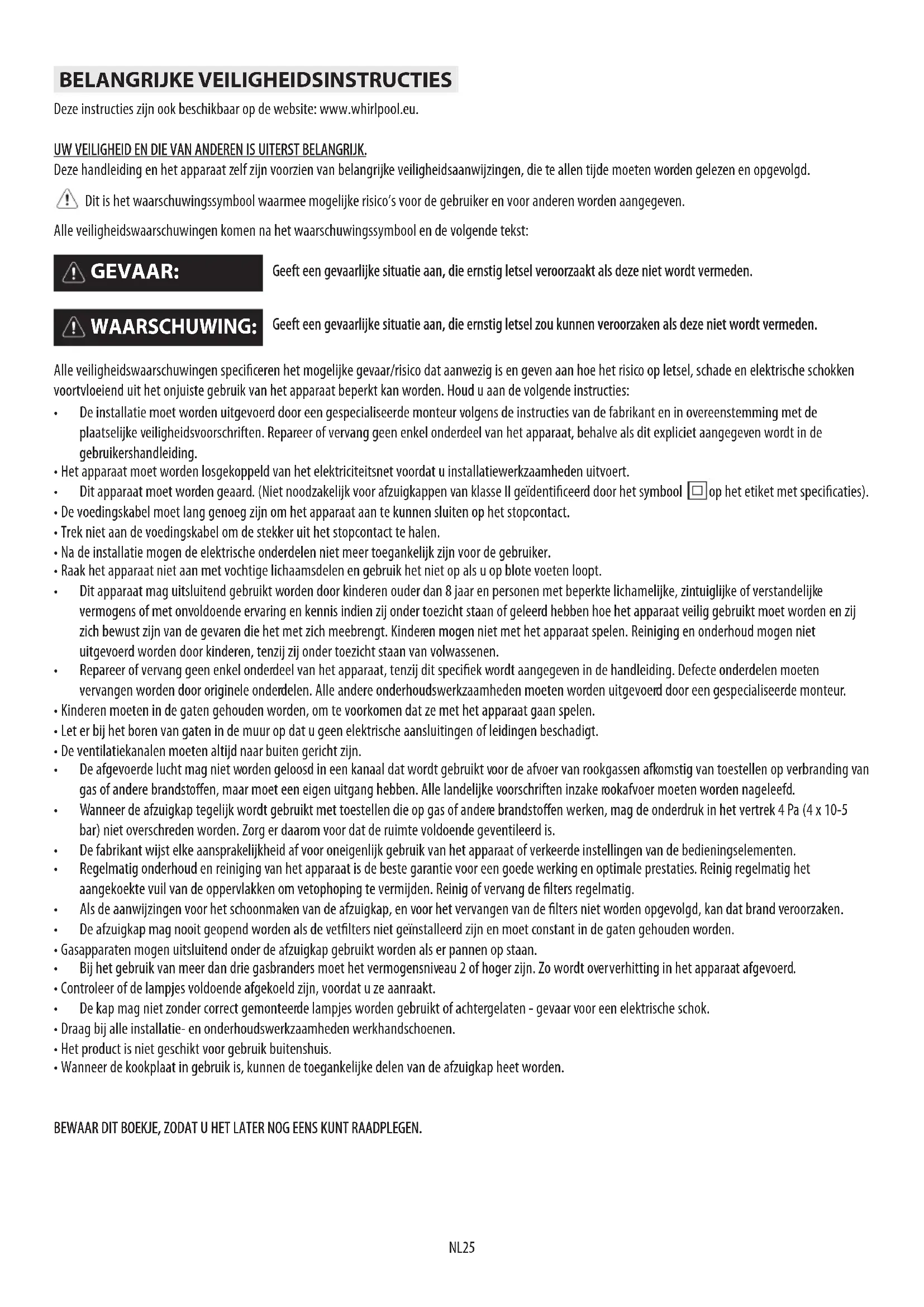

UW VEILIGHEID EN DIE VAN ANDEREN IS UITERST BELANGRIJK.

Deze handleiding en het apparaat zich voorzien van belangrijke veiligheidsaanwijzingen, die te allen tijde moeten worden gelezen en opgevolgd.

! Dit is het waarschuwingssymbol waarmee möglichke risico's voor de gebruiker en voor anderen worden aangegeven.

Alle veiligheidswaarschuwingen komen na het waarschuwingssymbol en de volgende tekst:

GEVAAR:

WAARSCHUWING:

Geeft een gevaarlijke situatie aan, die ernstig letsel veroorzaakt als deze nicht worden vermeden.

Geeft een gevaarlijke situatie aan, die ernstig letsel zou können veroorzaken als deze nicht worden vermeden.

Alle veiligheidswaarschuwingen specifiezen het möglichke gevaar/risico dat aanwezig is en geen aan hoe het risico op letsel, schade en elektrische schokken voortvloeieend uit het onjuiste gebruik van het apparaat beperkt kan worden. Houd u aan de volgende instructies:

• De installmentie moet worden uitgevoerd door een gespecialiseerde monteur volgens de instructies van de fabrikant en in overeenstemming met deplaatselijke veiligheidsvoorschriften. Repareer of verrang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven worden in de gebruikershandleiding.
• Het apparaat要去en losgekoppeld van het elektriciteitsnet voordat u installmenterkzaamheden uitvoert.
• Dit apparaat moet worden geaard. (Nietoodzakelijk voor afzuigkappen van klassle II geidentificerdoor het symbool op het etiket met specificates).
• De voedingskabel moet lang genoeg� om het apparaat aan te kuren sluiten op het stopcontact.
• Trek nied aan de voedingskabel om de stekker uit het stopcontact te halen.
• Na de installmentie mogen de elektrische onderdelen Nieteer toegankelijk+zijn voor de gebruiker.
• Raak het apparaat Niet aan met vochtige lichaamsdelen en gebruik het Niet op als u op blote voeten loopt.
• Dit apparaat mag uitsluitend gebruikt worden door kinderen ouder dan 8aar en personen met beperkte lichamelijke, zintuiglijke of verstandelijk vermogens of met onvoldoende ervaring en kennis indien zij onder toezicht staan of geleerd hebben hoe het apparaat veilig gebruikt要去 worden en zich bewust�n van de gezaren die het met zich meebrengt. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud mogen nichtuitgevoerd worden door kinderen, tenzij zij onder toezicht staan van volwassenen.
• Repareer of verrang geen enkel onderdeel van het apparaat, tenzij dit specifiek worden aangegeven in de handleiding. Defecte onderden要去en verzangen worden door originele onderden. Alle andere onderhoudswerkzaamheden要去en worden uitgevoerd door een gespecialiseerde monteur.
• Kinderen要去 in de gaten gehonden worden, om te voorkomen dat ze met het apparaat gaan spelien.
• Let er bij het boren van gaten in de muur op dat u geen elektrische aansluitingen of leidingen beschadigt.
• De ventilatiekanalen要去阆n darben gericht zinn.
• De afgevoerde lucht mag Niet worden geloosd in een kanaal dat worden gebruikt voor de afvoer van rookgassen afkomstig van toestellen op verbranding van gas of andere brandstoffen, maar要去 een eigén uitgang hebben. Alle landelijkke voorschriften inzake rookafoer要去en worden nageleefd.
  Wanner de afzuiigkap tegelijk worden gebruikt met toestellen die op gas of andere brandstoffen werken, mag de onderdruk in het vertrek 4 Pa (4 x 10-5 bar) nicht overschreden worden. Zorg er waarom voor dat de ruimte voldoende geventileerd is.
• De fabrikant wijst elke aansprakelijkheid af voor oneigenlijk gebruik van het apparaat of verkeerde instellenen van de bedieningselementen.
  Regelmatig onderhoud en reiniging van het apparaat is de Beste garantie voor een goede werkinq en optimale prestaties. Reinig regelmatig het aangekoeke vuil van de oppervlakken om vetophoping te vermijden. Reinig of verwang de filters regelmatig.
  Als de aanwijzingen voor het schoonmaken van de afzugkap, en voor het verrangen van de filters Niet worden opgevolgd, kan dat brand veroorzaken.
  De afzuiqkap mag nooit geopend worden als de vetfilters Niet geinstalleerd zich en moet constant in de gaten gehonden worden.
• Gasapparaten mogen uitsluitend onder de afzuigkap gebruikt worden als er pannen op staan.
  Bij het gebruik vaneer dan drie gasbranders moet het vermogensniveau 2 of hoger zijn. Zo wordt oververhitting in het apparaat afgevoerd.
• Controller of de lampjes voldoende afgekoeld zich, voordat u ze aanraakt.
• De kap mag Niet+zonder correct gemonteerde lampjes worden gebruikt of achtergelaten - gevaar voor een elektrische schok.
• Draag bij alle installment- en onderhoudswerkzaamheden werkhandsschoenen.
• Het product is nicht geschikt voor gebruik buitenshuis.
• Wonneer de kookplaat in gebruik is, können de toegankelijke delen van de afzuigkap heet worden.

BEWAAR DIT BOEKJE, ZODAT U HET LATER NOG EENS KUNT RAADPLEGEN.

verklaring van overeenstemming C

• Dit apparaat is ontwikeld, geproduerd en in de handel gebracht in overeenstemming met:

• veiligeidsvoorschriften van de "Laagspanningsrichtlijn" 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen verwangt);

• de vereisten voor ecologisch ontwerp van de Europese voorschriften nr. 65/2014, en nr. 66/2014 in overeenstemming met de Europese norm EN 61591;
• de beschemingsvereisten van de Richtlijn "EMC" 2004/108/EC.

De elektrische veiligheid van het apparaat is alleen gegarandeerd wonneer het op de juiste wijze op een efficient werkende installmentie is aangesloten, die volgens de wettelijkke voorschriften is geaard.

Tips om energie te bespare

• Schakel de afzuiqkap in op de minimumsnelheid wonneer u met koken begint en laat hem nog enkele minuten na het beeindigen van het koken werken.
• Verhoog de slelheid alleen in geval van groe hoeveelheden rook en damp en gebruik de hoogste slelheid (snelheden) alleen in extreme omstandigheden.
• Vervang het/de koolstofffilter(s) wonneer dat nodig is om onaangename luchtjes efficien'te lately afvoeren.
• Maak de/het vetfilter(s) schoon wanner dat nodig is om de efficiente van het vetfilter te behouden.
• Gebruik voor de buizen van het afvoersysteme de maximale diameter Zoals aangegeven in deze handleiding om de efficiente te optimaliseren en het lawaai te minimaliseren.

INSTALLATIE

Controleer het apparaat, nadat u het hebt uitgepakt, op eventuele transportschade. Neem in geval van problemen contact op met de dealer of de dichtstbijzijnde Klantenservice. Om eventuele schade te voorkomen worden geadviseerd om de oven pas vlak voor de installmente van de piepschuim bodem te halen.

VOORBEREIDING VOOR DE INSTALLATIE

WAARSCHUWING:

dit is een zwaar product; de afzuiigkap mag alleen door twee ofeer personen worden opgetild en geinstalleerd.

De minimumaufstand tussen de pannen op de kookplaat en de onderkant van de afzuiqkap mag Niet minder dan 50 cm bedragen bij elektrische kookplaten en 65 cm voor kookplaten op gas of gemengde kookplaten. Controleer bovendien de afstanden die in de handleiding van de kookplaat zich vermeld, voordat u de kap installeert. Indien de installmentie-instructies van de kookplaat een grotere afstand voorschrijven, dan dient u zich waar aan te honden.

Controle of de elektrische spanning die aangegeven staat op het typeplaatje van het apparaat overeenkomt met de voedingsspanning van uw woning. U kunt deze informatie vinden op de binnenkant van de kap, onder het vetfilter. Vervangin van de voedingskapel (type H05 VV-F 3 x 0,75 mm²) moetuitgevoerd worden door een erkend elektricien. Wendt u tot een erkend servicecentrum. Indien de kap is voorzien van een stekker, dan moet deze na deinstallatie worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. Als de kap geen stekker heeft (directe aansluiting op het elektriciteitsnet) of als de stekker zich Niet op een toegankelijk plek bevindt, dient u een tweepolige schakelaar te installereren die aan de geldendevoorschriften voldoet en die de volledige loskoppeling van het elektriciteitsnet in de overspanningscategorie lll garandeert, in overeenstemming met deinstallatievoorschriften.

ALGEMENE AANBEVELINGEN

Vór het gebruik

Verwijder de kartenonnen beschermingen, transparante folie en stickers van de accessoires. Controller het apparaat op eventuele transportschade.

Tijdens het gebruik

Zet geen zware dingen op het apparaat om beschadiging te voorkomen. Stel het apparaat Niet bloot aan weersinvloeden.

MILIEUTIPS

Weggooien van de verpakking

Het verpakkingmaterial is 100% recyclebaar, zoals aangegeven worden door het recyclingsymbol . De diverse onderden van de verpakking月至 aanom Niet bij het gewone huisvuiw worden weggegooid, maar要去en worden afgevoerd volgens deplaatsijke voorschriften.

Afvalverwerking van het product

• Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA).
  Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglich schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, dieverooraakt zouden kannen worden door onjuiste verwerking van dit product als afval.
  Het symbol op het product of op de begeleidende documentatie geeft aan dat dit apparaat Niet als huishoudelijk afval behandeld mag worden, maar een speciaal verzamelpunt voor recycling van elektrische en elektronische apparatuur moet worden gebracht.

Afdanken van huishoudelijkke apparate

Dit product is vervaardig van recyclebare of herbruikbare materialen. Dank het apparaat af in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking. Snij de voedingskabel door voordat u het apparaat afldankt.
Voor mehr informatie over behandeling, terugwinning en recycling van dit apparaat kutu contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebt gekocht.

OPSPOREN VAN STORINGEN

Het apparaat werkt nicht:

• Controller de hoofdstroomtoevoer en of het apparaat op de elektrische voeding is aangesloten.
• Schakel het apparaat uit en weein om te zien of de storing zich voor blijft doen.

Het afzuigvermögen van de kap is onvoldoende:

• Controller de afzuignelheid en pas Dealer an.
• Controller of de filters schoon়n.
• Controller de ventilatieopingen op eventuele verstoppening.

De verlichting werkt nicht;

• Controller het lampje en verwang dit indien nodig.
• Controller of het lampje correct gemonteerd is.

KLANTENSERVICE

Alvorens de Klantenservice in te schakelen:

1. Probeer het probleem zich op te losesten aan de hand van de suggesties in de "Gids voor het oplossen van problemen".
2. Schakel het apparaat UIT en weein om te zien of de storing zich voor blijft doe.

Neem, als de storing zich na bovenvermelde suggesties voor blijf doeon, contact op het de dichtstbijzijnde Klantenservice.

Geef waar bij algijd het volgende aan:

• Een korte omschrijving van de storing;
• Het exacte type en model van het apparatusa;
• Het servicenummer (nummer na hetwoord "Service" op het typeplaatje), dat zich op de binnenkant van het apparaat bevindt. Het servicenummer is ook aangegeven in het garantieboekje;
  Uw volledige adres;
  Uw telefoonnummer.

Neem, indien reparatesoodzakelijk,zijn,contact op met een erkende Klantenservice (om er zeker van te zich dat er originele verrangingsonderdelen worden gebruikt en de reparatie correct worden uitgevoerd).

REINIGING

WAARSCHUWING:

• Gebruik nooit stoomreinigers.
  Koppel het apparaat los van de netvoeding.

BELANGRIJK: geleuk geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met het apparaat, verwijder het dan onmiddelijk met een vochtig doeke.

Reinig de oppervlakken met een vochtig doeke. Als de buitenkant zeer vuil is, voeg dan een paar druppels afwasmiddel toe aan het water. Afdrogen met een droge doek.
BELANGRIJK: gebruik geen schuursponsjes, sponsjes van staalwol of metalen schrapers. Deze konnen mettertijd het emaillen oppervlak beschadigen.
- Gebruik reinigingsmiddelen die special bedoeld voor afzugkappen en volg de aanwijzingen van de fabrikant op.
BELANGRIJK: reinig de filters minstens eenmaal per maand om olie- of vetresten te verwijderen.

ONDERHOUD

WAARSCHUWING:

• Draag beschermende handschoenen.
  Koppel het apparaat los van het elektriciteitsnet.

VETFILTERS

Het metalen vetfilter heeft een onbeperkte levensduur en moetients per maand met de hand of in de afwasmachine (kort programma met lage temperatuur) afgewassen worden. Het kan zich dat het vetfilter in de afwasmachine glans verliest en mat wordt, maar dit heeft beslilst geen nadelige invloed op het filtervermogen.

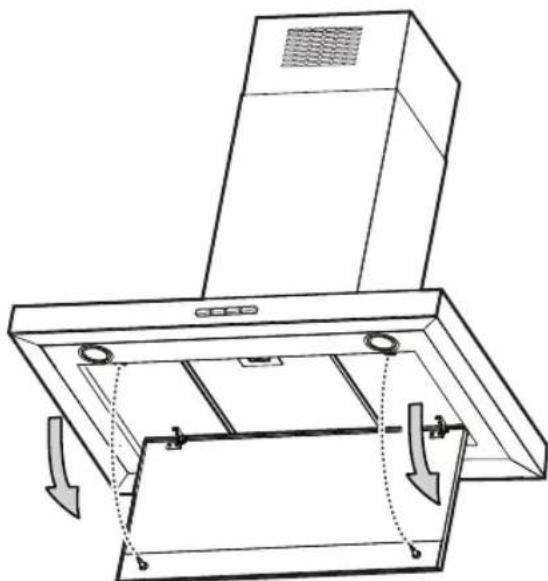

Trek aan de handgreep om het filter eruit te halen.

Voer bovenstaande handelingen in omgekeerde volgorde uit om het schoongemaakte en goed afgedroogde filter opnieuw te monteren.

VERVANGEN VAN DE LAMPJES

De afzigkap is uitgerust met een verlichtingssysteme met ledtechnologie.

De ledlampjes zorgen voor een optimale verlichting, gaan tien keer langer mee dan gewone lampjes en zorgen voor 90% energiebesparing. Neem contact op met de klantenservice voor verwangng van de lampjes.

ACTIEF KOOLSTOFFILTER

(uitsluitend voor modellen met luchtcirculatie):

reinig het koolstofffilter een s per maand in de afwasmachine, met een normala afwasmiddel en op de hoogste temperatuur. Het wordt geadviseerd het filter zonder ander serviesgoed in de afwasmachine schoon te makeen.

Om het koolstofffilter te reactiveren, moet het na het wassen gedurende 10 minuten op 100^ in de oven gedroogd worden.

Vervang het koolstofffilter om de 3aar.

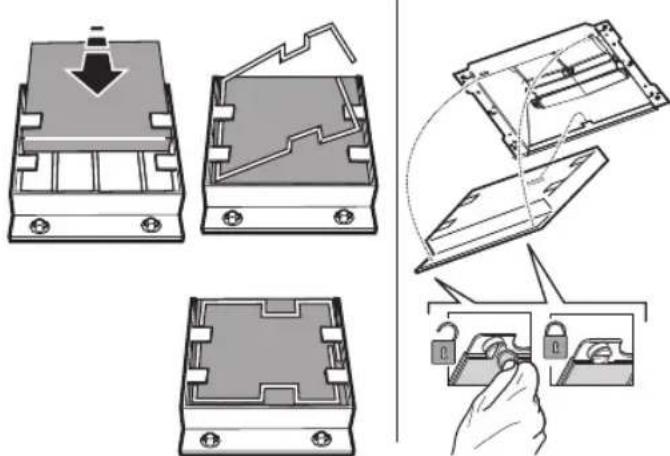

Montage van het koolestoffilter:

1. Verwijder het vetfilter.
2. Bevestig het koolstofffilter eerst aan dechterkant aan het metalen lipje van de afzuiqkap, enervoigens aan de voorkant met de twee knoppen.
3. Monteer het vetfilter wee

BIJGELEVERD MATERIAL

Haal alle onderdelen uit de verpakkingen. Controller of alle onderdelen aanwezig zijn.

• Gemonteerde afzuigkap met motor, lampjes en vetfilters geinstalleerd.

• 1 voorgemonteerd frame

• 1 filterkoppeling met verlangstukken
  Montage- en gebruiksinstrcties
• 1 netsnoer
• 1 kabelblokkering
• 1 montageschema
• 6 schroeven 0 6x70
• 6 wandpluggen 0 10x60
  14 schroeven 0 4x7
  14kooimoeren
• 44 schroeven 03,5x9,5
• 4 schroeven 3x9

Bijgeleverd materiaal voor bevestiging van de flens (bij lage plafonds)

• Instructies voor het assembleren van de flens
• Flens
• 4 zelfblokkerende moeren
  4 ringen
• 4 schroeven 6 × 70 mm zonder punt

INSTALLATIE - VOORBEREIDENDE MONTAGEINSTRUCTIES

De afzuigkap is ontworpen voor de installmenten en het gebruik in de "Aspirerende Versie" of de "Filtrerende Versie".

Aspirerende Versie

De dampen worden geaspireerd en waar buiten gestuurd met behulp van een afvoerijp (niet geleverd) die aan het verbindingsstuk voor de luchtafvoer van de afzigkap worden bevestigd.

Voorzie, aan de hand van de gekocht de boerpijp, een geschikt bevestigssysteme voor de bevestiging aan het verbindingstuk voor de luchtafvoer.

BELANGRIJK: Verwijder de koolstofffilter(s) als deze geinstalleerd is/zijn.

Filtrerende Versie

De lucht wordt gefiltreerd door langs een of meerdere koolstoffilters te bewegen en wordt cervolgens in de omringende ruimte gerecycled.

BELANGRIJK: Controller dat de hercirculatie van de lucht eenvoudig plaatsvindt.

Als de afzuigkap Niet voorzien is van koolstoffilters dienen deze besteld en verrolgens voor het gebruik geinstalleerd te worden.

De installmentie van de afzigkap dient te worden uitgevoerd uit de buurt van erg vuile ruimtes, ramen, deuren of warmtebronnen.

De kap is uitergerust met al hetoodzakelijkke materiaal voor een installmentie op het merendeel aan muren/plafonds. Het is hoe dan ookoodzakelijk door een gekwalificeerd technicus te latent controleren of de materialien voor het type muur/plafond geschikt+zijn.

INSTALLATIE - MONTAGE-INSTRUCTIES

Opmerking: Bij de afzuiigkap worden een bevestigingsbeugel bijgeleverd die inplaats van het frame gebruikt kan worden als de afzuiigkap op een verlaagd plafond geinstalleerd moet worden. De montage-instructies zijn bijgeleverd bij de beugel; volg waarom Niet de installmentie-instructies op deze pagina. Controller of het verlaagde plafond stevig genoeg is volgens de geldende voorschriften en of het toegankelijk is om de bevestigingsbeugel correct te konnen installereren.

Geadviseerd wordt om de hulp van een erkende, gespecialiserde monteur in te roepen die de geschiktheid van de installment op het verlaagde plafond controert.

De genummerde instructies hieronder hebben betrekking op de tekeningen op de laatste bladzijden van deze handleiding, waar u de nummers terugvindt.

1. BELANGRIJK: Bepaal de installmentzone van de afzuiigkap:

R1 = Midden van het installmentepunt en van het eventuele doorvoergat van de afvoerijp.

FRONT = Zijde die overeenstemt met de voorkant van de afzuigkap.

SX: linkerzijde van de afzuigkap.

RX:rechtzerijde van de afzuiqkap.

Opmerking: bezelfde opschriften worden in meerdere tekeningen vermeld voor een eenvoudig begrip van de installmentie-instructions.

1. Breng het schema op het plafond aan; houd waar bij rekening met de bovengenoemde referentiepunten en zorg ervoor dat de pijlen op het schem a overeenkomen met het voorste gedeelte van de afzuiigkap (FRONT). Boor het aangegeven aanl gaten met de juiste diameter.
   Steek de bijgeleverde pluggen in de gaten.
2. Draai de schroeven gedeelijk aan, zoals is aangegeven (bij de hoeken). Deze schroeven dienen ervoor om het frame van de afzuiigkap vast te maken.
   Uitsluitend voor het model met afvoer maar buien: Maak een gat in het plafond om de afvoerpijp doorheen te voeren.
3. Verwijder en bewaar de schroeven die de bovenste beugel en de delen van het frame bevestigen.
4. BELANGRIJK: Stel de maat van het frame af volgens deze wiskundige formule:

$$ \begin{array}{l} \mathrm {H} (\mathrm {c m}) = (\mathrm {X} - \mathrm {Y} - \mathrm {M}) + 1 0, 5 \ \mathrm {H} = \text {T e b e r e k e n e n m a a t v a n h e t f r a m e} \ X = \text {A f s t a n d v a n h e t p l a f o n d t o t d e k o o k p l a a t}. \ Y = \text {M i n i m a l e} \ M = H o o g t e \text {v a n d e m o t o r u n i t v a n d e a f z u i g k a p}. \ \end{array} $$

1. Bevestig de delen van het frame met de schroeven aan elkaar, zoals is aangegeven.
2. Uitsluitend voor het model met afvoer maar buiten: sluit een rookafvoerbuis op het uitvoersystem aan maar aan.

De buis moet uit het plafond waar buiten steken met een maat die in de tekening is aangegeven

Opmerking: H = Te berekenen maat van het frame (zie installmentatiestap 5)

Opmerking: de afvoerijp worden Niet bijgeverd.

1. Verwijder de band waarme het doosje met elektronica op de motorbehuizing is bevestigd.

Opmerking: de tekening is slechts indicatif, de kast kan tijdelijk op andere zichden van de motorbeuizing bevestigd+zijn.

1. Til de doos op, zoals is aangegeven.

2. Bevestig de aansluitdoos met de reeds gedeeltelijk aangedraaide schroeven op de motorbehuizing.

3. Steek het netsnoor in de aansluiting (11)
4. Bevestig de kabelklem aan het snoer.

BELANGRIJK: Deze handeling moet verplicht worden uitgevoerd. De klem zorgt ervoor dat het netsnoer Niet per ongeluk losgetrokken worden.

1. Bevestig het met de schroeven aan de afzuiqkap, zoals is aangegeven.
2. BELANGRIJK: Maak de afzuigkap vast aan het plafond en draai de schroeven volledig aan.
3. BELANGRIJK: Breng 2 schroeven aan (1 aan elke zijde) en draai ze aan. Deze schroeven dienen als VERPLICHE veiligheidsbevestiging.
4. Bevestig de afvoerijp aan de verbindingsring.

Opmerking: de klemband worden nicht meegeleverd.

Voer de aansluiting op de netvoeding van uw wonig UIT.

1. Uitsluitend voor het model met luchtcirculatie: Bevestig de luchtstroomrichter.

Opmerking: de luchtstroomrichter worden in drie stukken geleverd en moet op maat gemonteerd worden.

1. Schat op basis van de stabiliteit van het frame in of de eerder verwijderde bovenste versterkingsbugel met de schroeven要去 worden geinstalleerd volgens de aanwijzingen.

Opmerking: Als het draagframe minimaal is uitgeschoven, hoeft de beugel Niet te worden aangebracht.

Opmerking: Het is aanbevolen om de beugel op gelijk afstand van het plafond en de onderste, al aan het frame gelaste beugel teplaatsen.

1. Breng de bijgeleverde kooimoeren in de bovenste schouwelementen aan.
2. Assembleer de delen van het bovenste schouwelement op het frame.
3. Bevestig de twee delen met de schroeven, zoals is aangegeven.
4. Bevestig de bovenste schouw aan het frame, gegen het plafond.
5. Breng de bijgeleverde kooimoeren in het deel van het onderste schouwelement met de vierkante gaten aan.

Opmerking: dit deel要去 bij voorkeur op dechterzijde worden geinstalleerd.

1. Assembleer de delen van het onderste schouwelement op het frame.
2. Bevestig de twee delen met de schroeven, zoals is aangegeven.
3. Plaats de schouweelementen over de kap zodat deze volledig afgedekt is.
4. Open het afzuigpaneel - Trek het paneel (Voorrkant) krachtig omlaag en houd het met uw handen vast.
5. Verwijder de vetfilter(s).
6. Bevestig de onderste schouwelementen met de schroeven vanaf de binnenkant van de afzuigkap, zoals is aangegeven.
7. Uitsluitend voor het model met luchtcirculation: Installeer het koolestoffiler

Opmerking: Sommige modellen zijn al voorzien van een koolstofffilter (dat al geinstalleerd is of standard is bijgeleverd). Zo Niet, dan moet dit filter worden besteld.

1. Installeer de onderste strips (haakbevestiging)
2. Installeer de bovenste strips (drukbestiging).

Opmerking: De bovenste strips要去en op maar worden geknipt.

33.Installer de vetfilter(s).
34. Sluit het afzuigpaneel wee - Draai het paneel zodat het afzuiiggebied bedekt worden, en bevestig het aan de afzuiigkap door stevig te drukken. BELANGRIJK: controller altijd of het paneel goed op+zijn plaat is bevestigd.

Controleer of de afzugkap goed werkt aan de hand van de paragraaf Beschrijving en gebruik van de afzugkap.

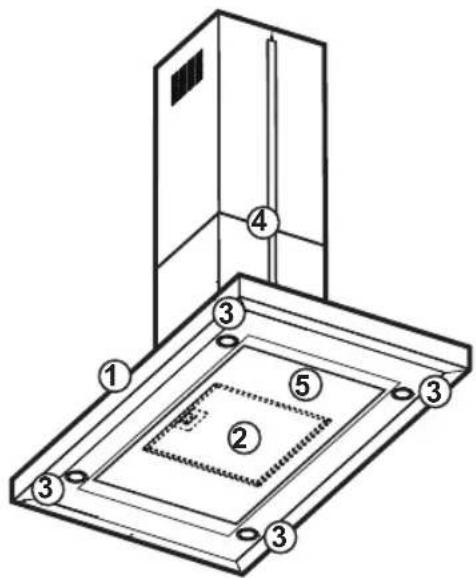

BESCHRIJVING EN GEBRUIK VAN DE AFZUIGKAP

1. Bedieningspaneel.
2. Antivetfilters (boven het paneel voor omtrekaspiratie).
3. Ledlampjes.
4. Telescopisch rookkanaal.
5. Paneel voor omtrekaspiratie.

Bedieningspaneel

a. Toets ON/OFF verlichting
b. Toets ON/OFF motor en keuze minimum snelheid (aspiratievermogen)
c. Toets keuze middelmatige snugelid (aspiratievermogen)
d. Toets keuze maximum snelheid (aspiratievermogen)

ONDERHOUD

WAARSCHUWING:

Koppel het apparaat van het elektrische netwerk los

Reiniging van het paneel voor omtrekaspiratie

Demontage:

trek het paneel (VOORKANT) met een krachtige beweging maar beneden.

Reiniging:

het paneel voor omtrekaspiratieClient met bezelfde regelmaat als het vetfilter te worden gereinigd.Maak gebruik van een doek bevochtig madneutrale reinigingsmiddelen. Maak geen gebruik van schurende middelen.MAAK GEEN GEBRUIK VAN ALCOHOL!

Montage:

Het paneel dient aan de Voorkant te worden bevestigd door hem vast te haken in de spillen die special hiervoor op het oppervlak van de afzuiqkap aangebracht zich.

BELANGRIJK: Controller altijd dat het paneel stevig op+zijn plaats bevestigd is.
