MODE D'EMPLOI DBRI 581001 IN PT BAUKNECHT

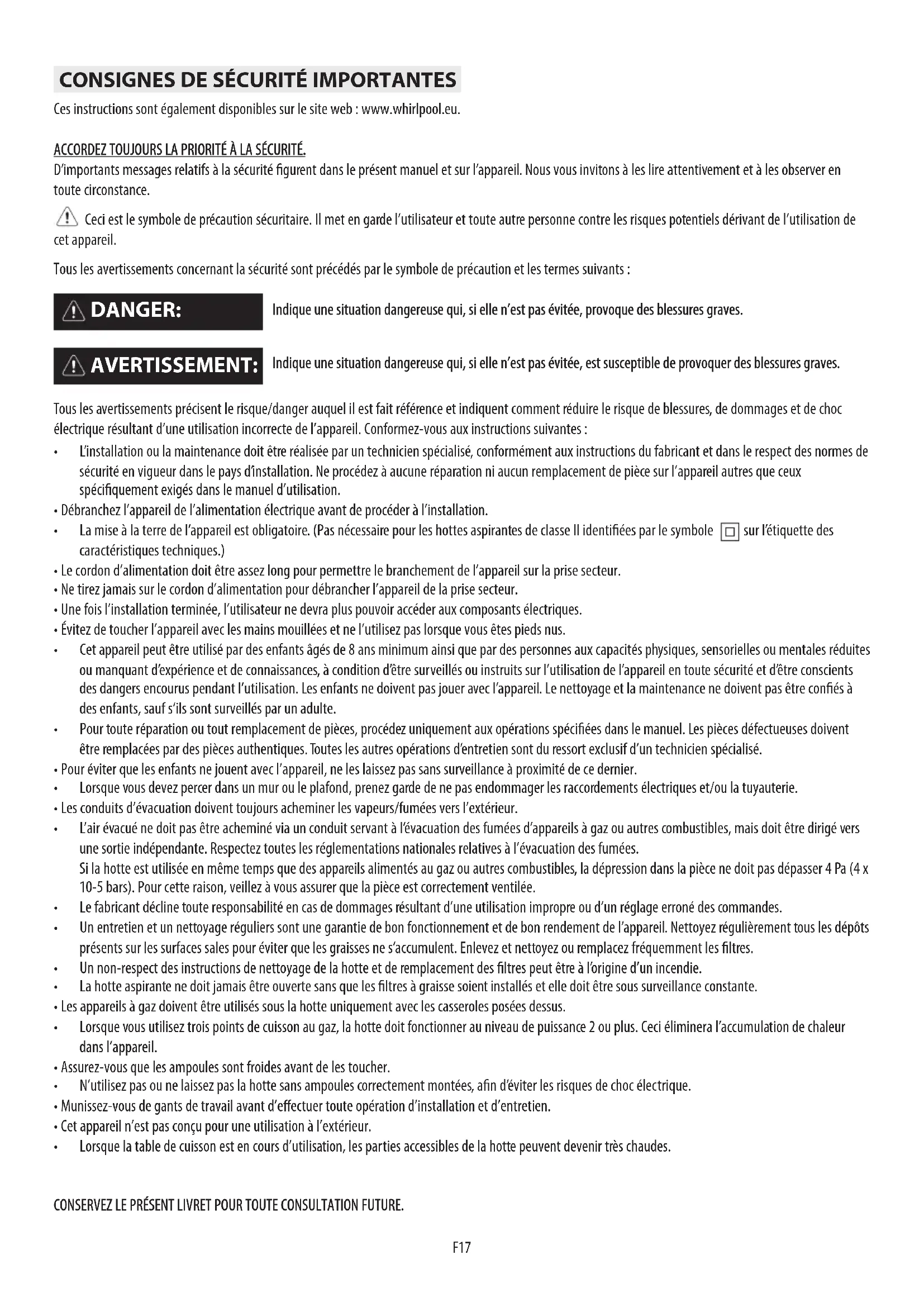

Ces instructions sont également disponibles sur le site web : www.whirlpool.eu. ACCORDEZ TOUJOURS LA PRIORITÉ À LA SÉCURITÉ. D’importants messages relatifs à la sécurité gurent dans le présent manuel et sur l’appareil. Nous vous invitons à les lire attentivement et à les observer en toute circonstance. Ceci est le symbole de précaution sécuritaire. Il met en garde l’utilisateur et toute autre personne contre les risques potentiels dérivant de l’utilisation de cet appareil. Tous les avertissements concernant la sécurité sont précédés par le symbole de précaution et les termes suivants : Indique une situation dangereuse qui, si elle n’est pas évitée, provoque des blessures graves. Indique une situation dangereuse qui, si elle n’est pas évitée, est susceptible de provoquer des blessures graves. Tous les avertissements précisent le risque/danger auquel il est fait référence et indiquent comment réduire le risque de blessures, de dommages et de choc électrique résultant d’une utilisation incorrecte de l’appareil. Conformez-vous aux instructions suivantes :

• L’installation ou la maintenance doit être réalisée par un technicien spécialisé, conformément aux instructions du fabricant et dans le respect des normes de sécurité en vigueur dans le pays d’installation. Ne procédez à aucune réparation ni aucun remplacement de pièce sur l’appareil autres que ceux spéciquement exigés dans le manuel d’utilisation.

• Débranchez l’appareil de l’alimentation électrique avant de procéder à l’installation.

• La mise à la terre de l’appareil est obligatoire. (Pas nécessaire pour les hottes aspirantes de classe II identiées par le symbole sur l’étiquette des caractéristiques techniques.)

• Le cordon d’alimentation doit être assez long pour permettre le branchement de l’appareil sur la prise secteur.

• Ne tirez jamais sur le cordon d’alimentation pour débrancher l’appareil de la prise secteur.

• Une fois l’installation terminée, l’utilisateur ne devra plus pouvoir accéder aux composants électriques.

• Évitez de toucher l’appareil avec les mains mouillées et ne l’utilisez pas lorsque vous êtes pieds nus.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans minimum ainsi que par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d’expérience et de connaissances, à condition d’être surveillés ou instruits sur l’utilisation de l’appareil en toute sécurité et d’être conscients des dangers encourus pendant l’utilisation. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance ne doivent pas être conés à des enfants, sauf s‘ils sont surveillés par un adulte.

• Pour toute réparation ou tout remplacement de pièces, procédez uniquement aux opérations spéciées dans le manuel. Les pièces défectueuses doivent être remplacées par des pièces authentiques. Toutes les autres opérations d’entretien sont du ressort exclusif d’un technicien spécialisé.

• Pour éviter que les enfants ne jouent avec l’appareil, ne les laissez pas sans surveillance à proximité de ce dernier.

• Lorsque vous devez percer dans un mur ou le plafond, prenez garde de ne pas endommager les raccordements électriques et/ou la tuyauterie.

• Les conduits d’évacuation doivent toujours acheminer les vapeurs/fumées vers l’extérieur.

• L’air évacué ne doit pas être acheminé via un conduit servant à l’évacuation des fumées d’appareils à gaz ou autres combustibles, mais doit être dirigé vers une sortie indépendante. Respectez toutes les réglementations nationales relatives à l’évacuation des fumées. Si la hotte est utilisée en même temps que des appareils alimentés au gaz ou autres combustibles, la dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bars). Pour cette raison, veillez à vous assurer que la pièce est correctement ventilée.

• Le fabricant décline toute responsabilité en cas de dommages résultant d’une utilisation impropre ou d’un réglage erroné des commandes.

• Un entretien et un nettoyage réguliers sont une garantie de bon fonctionnement et de bon rendement de l’appareil. Nettoyez régulièrement tous les dépôts présents sur les surfaces sales pour éviter que les graisses ne s’accumulent. Enlevez et nettoyez ou remplacez fréquemment les ltres.

• Un non-respect des instructions de nettoyage de la hotte et de remplacement des ltres peut être à l’origine d’un incendie.

• La hotte aspirante ne doit jamais être ouverte sans que les ltres à graisse soient installés et elle doit être sous surveillance constante.

• Les appareils à gaz doivent être utilisés sous la hotte uniquement avec les casseroles posées dessus.

• Lorsque vous utilisez trois points de cuisson au gaz, la hotte doit fonctionner au niveau de puissance 2 ou plus. Ceci éliminera l’accumulation de chaleur dans l’appareil.

• Assurez-vous que les ampoules sont froides avant de les toucher.

• N’utilisez pas ou ne laissez pas la hotte sans ampoules correctement montées, an d’éviter les risques de choc électrique.

• Munissez-vous de gants de travail avant d’eectuer toute opération d’installation et d’entretien.

• Cet appareil n’est pas conçu pour une utilisation à l’extérieur.

• Lorsque la table de cuisson est en cours d’utilisation, les parties accessibles de la hotte peuvent devenir très chaudes. CONSERVEZ LE PRÉSENT LIVRET POUR TOUTE CONSULTATION FUTURE.

F17Après le déballage de l’appareil, vériez qu’il n’a pas été endommagé pendant le transport. En cas de problème, contactez le revendeur ou le service après-vente. Pour éviter tout endommagement, attendez le moment de l’installation pour extraire l’appareil de son emballage en polystyrène. PRÉPARATION EN VUE DE L’INSTALLATION En raison de son poids élevé, la hotte doit être soulevée et installée par deux personnes au moins. La distance minimum entre le support des ustensiles de cuisson placés sur la cuisinière et la partie inférieure de la hotte ne doit pas être inférieure à 50 cm pour les cuisinières électriques et 65 cm pour les cuisinières au gaz ou mixtes. Avant de procéder à l’installation, vériez également les distances minimum spéciées dans le manuel de la cuisinière. Si les instructions d’installation de la cuisinière spécient une distance supérieure entre la cuisinière et la hotte, cette distance doit être observée. RACCORDEMENT ÉLECTRIQU Vériez que la tension électrique spéciée sur la plaque signalétique de l’appareil correspond à la tension de secteur. Cette information gure sur la partie intérieure de la hotte, sous le ltre à graisses. Le remplacement du câble électrique (type H05 VV-F 3 x 0,75 mm) doit être eectué par un électricien qualié. Contactez un centre d’entretien agréé. Si la hotte est équipée d’une che électrique, branchez cette che sur une prise conforme aux réglementations en vigueur et située à un emplacement accessible après l’installation. En l’absence de che (câblage direct sur le réseau électrique) ou si la prise n’est pas située à un emplacement accessible, installez un interrupteur bipolaire normalisé permettant une coupure complète du réseau électrique en cas de surtension de catégorie III, conformément aux réglementations sur le câblage.

RECOMMANDATIONS GÉNÉRALES

Avant utilisation Retirez les protections en carton, les lms transparents et les étiquettes autocollantes présentes sur les accessoires. Vériez que l’appareil n’a pas été endommagé pendant le transport. Durant l’utilisation Pour éviter tout endommagement, ne placez aucun poids sur l’appareil. Évitez d’exposer l’appareil aux agents atmosphériques.

Mise au rebut de l’emballage Les matériaux d’emballage sont entièrement recyclables et portent le symbole de recyclage . L’emballage doit par conséquent être mis au rebut de façon responsable et en conformité avec les réglementations locales en vigueur en matière d’élimination des déchets. Mise au rebut de l’appareil - Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). - En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à éviter des conséquences nuisibles pour l’environnement et la santé de l’homme. - Le symbole apposé sur le produit ou sur la documentation qui l’accompagne indique que cet appareil ne doit pas être traité comme une ordure ménagère mais doit être remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques. Mise au rebut des appareils ménagers usagé

• Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant aux prescriptions locales en matière d’élimination des déchets. Avant de mettre votre appareil au rebut, coupez le cordon d’alimentation.

• Pour toute information sur le traitement, la récupération et le recyclage des appareils électroménagers, contactez le service municipal compétent, le service de collecte des déchets ménagers ou le revendeur de l’appareil. MONTAGE CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT Déclaration de conformité

• Cet appareil a été conçu, fabriqué et commercialisé en conformité avec : - les objectifs sécurité de la directive « Basse Tension » 2006/95/CE (en remplacement de la directive 73/23/CEE et amendements ultérieurs) ; - les exigences d’écodesign des réglementations européennes 65/2014 et 66/2014, conformément à la norme européenne EN 61591 - les exigences de protection de la directive “CEM” 2004/108/EC. La sécurité électrique de l’appareil est garantie uniquement lorsqu’il est correctement raccordé à une installation de mise à la terre approuvée. Astuces d’économies d’énergi

Mettez la hotte en marche à la vitesse minimum quand vous commencez à faire cuire et laissez-la en marche pendant quelques minutes après la fin de la cuisson.

• Augmentez la vitesse uniquement en présence de grandes quantités de fumées et de vapeurs et réservez la ou les vitesses d’appoint aux cas extrêmes.

• Remplacez le ou les filtres de charbon si nécessaire pour maximiser la réduction des odeurs.

• Remplacez le ou les filtres à graisse si nécessaire pour maximiser la capture des graisses.

• Utilisez le diamètre maximum de canalisation indiqué dans ce manuel pour optimiser l’efficacité et minimiser le bruit. F18L’appareil ne fonctionne pas :

• Vérifier la présence d’alimentation secteur et le branchement de l’appareil sur secteur ;

• Mettre l’appareil hors tension et le remettre sous tension pour voir si le problème persiste. Le niveau d’aspiration de la hotte est insuffisant :

• Vérifiez la vitesse d’aspiration sélectionnée et modifiez-la selon le besoin ;

• Vérifiez la propreté des filtres ;

• Vérifiez si les bouches d’aération ne sont pas bloquées. L’éclairage ne fonctionne pas ;

• Vérifiez l’ampoule électrique et remplacez-la si nécessaire ;

• Vérifiez si l’ampoule électrique est bien installée. Avant d’appeler le service après-vente : 1. Voyez si vous pouvez résoudre vous-même le problème avec l’aide des suggestions de la section « Diagnostic des pannes ».

2. Mettez l’appareil hors tension, puis à nouveau sous tension pour voir si le problème persiste.

Si les contrôles ci-dessus ne corrigent pas le problème, contactez le service après-vente. Précisez toujours :

• Une brève description du problème ;

• Le type et le modèle exacts de l’appareil ;

• Le numéro de service (numéro qui figure après le mot « Service » sur la plaque signalétique), situé à l’intérieur de l’appareil. Le numéro de service est également indiqué sur le livret de la garantie ;

• Votre adresse complète ;

• Votre numéro de téléphone. Si des réparations sont requises, contactez in agent SAV agréé (pour garantir l’utilisation de pièces détachées identiques aux pièces d’origine et des réparations correctes).

- N’utilisez jamais d’appareil de nettoyage à la vapeur. - Débranchez l’appareil du réseau électrique. REMARQUE IMPORTANTE : n’utilisez ni produits corrosifs ni détergents abrasifs. En cas de contact accidentel d’un tel produit avec l’appareil, essuyez-le immédiatement à l’aide d’un chion humide.

• Nettoyez les surfaces à l’aide d’un chion humide. Si elles sont particulièrement sales, utilisez de l’eau additionnée de quelques gouttes de liquide à vaisselle. Essuyez avec un chion sec. REMARQUE IMPORTANTE : évitez d’utiliser des éponges abrasives ou des pailles de fer. À la longue, elles risqueraient d’endommager la surface émaillée.

• Utilisez des détergents spéciquement conçus pour le nettoyage de l’appareil et suivez les instructions du fabricant. REMARQUE IMPORTANTE : nettoyez les ltres au moins une fois par mois an d’éliminer tout résidu d’huile ou de graisse.

NETTOYAGE F19F20 - Munissez-vous de gants de travail. - Débranchez l'appareil. FILTRES À GRAISSES Le filtre métallique à graisses a une durée illimitée et doit être lavé une fois par mois à la main ou au lave- vaisselle à basse température et en sélectionnant un cycle court. Le lavage en lave-vaisselle peut opacifier le filtre à graisses, mais son pouvoir filtrant n'en est pas pour autant altéré. Sortez la poignée pour retirer le filtre. Après l'avoir lavé et séché, procédez dans le sens contraire pour le remonter.

REMPLACER LES AMPOULES

La hotte est dotée d'un système d'éclairage basé sur la technologie LED. Les LED garantissent un éclairage optimal, une durée de vie jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent d'économiser 90% d'énergie électrique. Pour le remplacement des ampoules, adressez-vous au Service Après-vente.

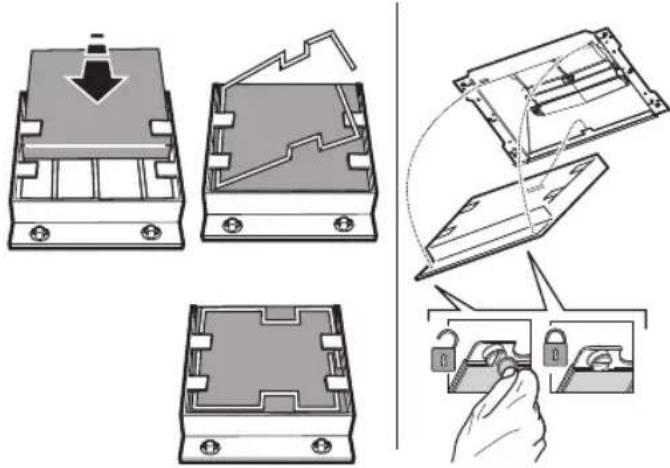

FILTRE À CHARBON ACTIF

(seulement pour modèles à installation à recyclage) : Lavez le filtre à charbon une fois par mois au lave-vaisselle, à la température la plus chaude, en utilisant un détergent pour lave-vaisselle. Il est conseillé de laver le filtre seul. Après le lavage, avant de réutiliser le filtre à charbon, séchez-le au four à 100° C pendant 10 minutes. Remplacez le filtre à charbon tous les 3 ans. Montage du filtre au charbon :

1. Retirez le filtre à graisses.

2. Accrochez le filtre à charbon d'abord sur l'arrière par la languette métallique

de la hotte, puis à l'avant à l'aide des deux pommeaux.

3. Remontez le filtre à graisses.

ENTRETIENF21 Déballez tous les composants. Contrôlez qu'ils sont au complet.

• Hotte assemblée avec moteur, ampoules et filtres à graisses installés.

• 1 Structure de support préassemblée

• 1 Raccord filtrant avec rallonges

• Instructions de montage et d'utilisation

• 1 gabarit de montage

• Instructions d'assemblage du flasque

• 4 vis 6 x 70 mm sans pointes La hotte a été conçue pour être installée et utilisée en version aspirante ou en version filtrante. Version aspirante Les vapeurs sont aspirées et envoyées à l'extérieur à l'aide d'un tube d'évacuation (non fourni) qui est fixé au raccord de sortie d'air de la hotte. En fonction du tube d'évacuation acheté, prévoyez un système approprié de fixation au raccord de sortie d'air. IMPORTANT : Retirez le ou les filtres à charbon s'ils sont déjà installés. Version filtrante L'air est filtré en passant à travers un ou plusieurs filtres à charbon et recyclé dans la pièce. IMPORTANT : Vérifiez que le recyclage de l'air s'effectue facilement. Si la hotte n'est pas dotée de filtre à charbon, il faut en commander et les monter avant l'utilisation. L'installation de la hotte doit être effectuée loin des zones très sales, des fenêtres, des portes et des sources de chaleur. La hotte est dotée de tout le matériel nécessaire pour une installation sur la plupart des murs/plafonds. Il est cependant nécessaire de vous adresser à un technicien qualifié pour vérifier que les matériels sont corrects en fonction du type de mur ou de plafond.

Remarque : La hotte est livrée avec un étrier de fixation à utiliser à la place de la structure de fixation. Si la hotte doit être installée sur un faux-plafond, les instructions de montage sont fournies avec l'étrier, et vous devez ignorer les instructions ci-dessous. Vérifier que ce faux-plafond est suffisamment robuste selon les normes en vigueur et accessible pour permettre l'installation correcte de l'étrier de fixation. Faire appel à un technicien spécialisé agréé qui vérifie l'idonéité du faux-plafond à l'installation. Les instructions en séquence numérique fournies ci-après se réfèrent aux schémas figurant dans les dernières pages de ce manuel, avec leur numérotation respective.

1. REMARQUE IMPORTANTE : Déterminez la zone d'installation de la hotte :

R1 = centre du point d'installation et de l'orifice éventuel pour le passage du conduit d'évacuation. FRONT = côté correspondant à la partie avant de la hotte. SX: côté gauche de la hotte. RX: côté droit de la hotte. Remarque : les mêmes mentions sont insérées dans plusieurs schémas, afin de faciliter la lecture des instructions d'installation. 2. Placez le gabarit contre le plafond en tenant compte des points de référence susmentionnés et en veillant à ce que les flèches imprimées sur le gabarit correspondent à la partie frontale de la hotte (FRONT). Percez les trous selon le nombre et le diamètre comme indiqué. Introduisez les chevilles murales fournies. 3. Vissez partiellement les vis, comme indiqué (dans les coins) ; elles serviront à accrocher la structure de support de la hotte. Uniquement pour version Aspirante : Percez un trou au plafond pour le passage du conduit d'évacuation.

4. Déposez et conservez les vis qui fixent le support supérieur et les sections de la structure de support.

5. REMARQUE IMPORTANTE : Réglez l'extension de la structure de support de la hotte en tenant compte de la formule mathématique indiquée : H(cm)= ( X-Y-M)+10,5 H= Extension de la structure de support à calculer X= Distance entre le plafond et la table de cuisson. Y= Distance minimale entre la hotte et les feux de la table de cuisson (65 cm tables de cuisson à gaz, 50 cm tables de cuisson électriques). M= Hauteur du groupe moteur de la hotte.

6. Assemblez les sections de la structure de support de la hotte à l'aide des vis, comme indiqué.

Uniquement pour version Aspirante : raccordez un conduit pour l'évacuation des fumées au système d'expulsion vers l'extérieur. Le conduit devra dépasser du plafond sur une longueur équivalente à celle qui est indiquée dans le schéma. Remarque : H= Extension de la structure de support calculée (voir séquence d'installation 5) Remarque : le conduit d'évacuation n'est pas fourni avec l'appareil.

8. Retirez le ruban qui fixe le boîtier de l'électronique de contrôle sur l'habillage du moteur.

Remarque : le dessin est purement indicatif ; le boîtier pourrait être temporairement fixé sur un autre côté du compartiment moteur.

9. Soulevez le boîtier, comme indiqué.

10. Fixez le boîtier avec les vis partiellement vissées sur l'habillage du moteur.

11. Insérez le câble électrique dans le logement prévu à cet effet (11).

12. Fixez le câble électrique à l'aide du serre-câble.

REMARQUE IMPORTANTE : cette opération est obligatoire. Elle sert à empêcher les débranchements accidentels du câble électrique.

13. Fixez la structure de support à la hotte à l'aide des vis, comme indiqué.

14. REMARQUE IMPORTANTE : Accrochez la hotte au plafond et serrez les vis à fond.

15. REMARQUE IMPORTANTE : Introduisez et serrez 2 vis (1 par côté) comme fixation de sécurité OBLIGATOIRE.

16. Fixez le conduit d'évacuation à la bague de raccordement.

Remarque : le collier de fixation n'est pas fourni avec l'appareil. Effectuez le branchement au réseau électrique domestique.

Uniquement pour version filtrante : Fixez le déflecteur. Remarque : le déflecteur est livré en 3 pièces, et doit être monté sur mesure.

INSTALLATION - INSTRUCTIONS DE MONTAGEF23

18. En fonction de la stabilité de la structure de support, estimez s'il convient d'installer le support supérieur de renfort, préalablement déposé, à l'aide des vis, comme indiqué. Remarque : Si l'extension minimale de la structure a été utilisée, dans ce cas il n'est pas nécessaire d'appliquer le support. Remarque : Il est conseillé de positionner le support à mi-distance entre le plafond et le support inférieur déjà soudé sur la structure.

19. Appliquez les écrous en cage fournis à l'intérieur des cheminées supérieures.

20. Assemblez les sections de la cheminée supérieure sur la structure de support.

21. Fixez les deux parties à l'aide des vis, comme indiqué.

22. Fixez la cheminée supérieure à la structure de support ; elle doit adhérer au plafond.

23. Appliquez les écrous en cage fournis à l'intérieur de la section de la cheminée inférieure présentant des fentes carrées. Remarque : installez cette section de préférence à l'arrière.

24. Assemblez les sections de la cheminée inférieure sur la structure de support.

25. Fixez les deux parties à l'aide des vis, comme indiqué.

26. Insérez les cheminées dans le logement prévu à cet effet, au-dessus de la hotte, de façon à recouvrir complètement la hotte 27. Ouvrez le panneau d'aspiration périmétral - Tirez le panneau (CÔTÉ AVANT) avec force vers le bas et l'accompagner avec les mains.

28. Retirez le/s filtre/s gras.

29. Fixez les cheminées inférieures, de l'intérieur de la hotte, à l'aide des vis, comme indiqué.

Uniquement pour version filtrante : installez le filtre à charbon. Remarque : Certains modèles peuvent être déjà équipés d'un filtre à charbon (déjà installé ou fourni avec l'appareil). Si tel n'est pas le cas, celui-ci doit être commandé à part.

31. Installez les caches inférieurs (fixation par crochet).

32. Installez les caches supérieurs (fixation par pression).

Remarque : Les caches supérieurs doivent être découpés sur mesure.

33. Remontez le(s) filtre(s) à graisses.

34. Refermez le panneau d'aspiration périmétral - Tournez le panneau pour recouvrir la zone d'aspiration, l'accrocher à la hotte en appuyant fortement. IMPORTANT : vérifiez toujours que le panneau est correctement fixé dans sa position définitive. Vérifiez le fonctionnement de la hotte en vous référant au paragraphe "Description et utilisation de la hotte".F24

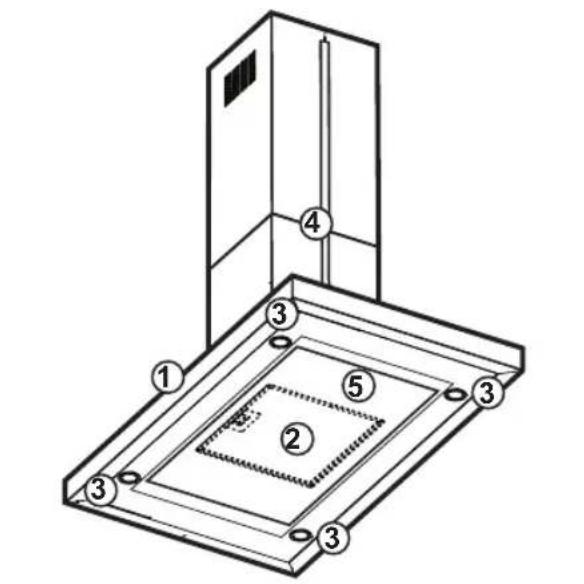

1. Bandeau de commande.

2. Filtre à graisse (au-dessus du panneau d'aspiration périmétral).

4. Cheminée télescopique

5. Panneau d'aspiration périmétrale

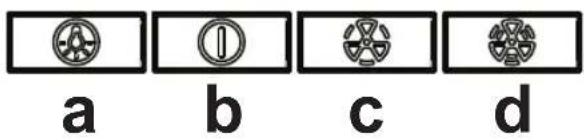

Bandeau de commande a. Touche d'éclairage MARCHE/ARRÊT b. Touche MARCHE/ARRÊT moteur et sélection de vitesse (puissance d'aspiration) minium c. Touche de sélection de vitesse (puissance d'aspiration) moyenne d. Touche de sélection de vitesse (puissance d'aspiration) maximum

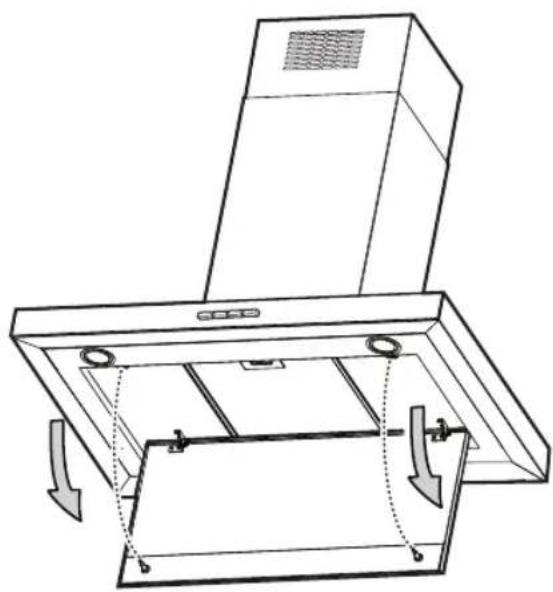

- Débranchez l'appareil. Nettoyage du panneau d'aspiration périmétral Démontage : Tirez le panneau (COTE AVANT) fermement vers le bas. Nettoyage : le panneau d'aspiration doit être nettoyé avec la même fréquence que le filtre à graisse en utilisant un chiffon imbibé de détergent liquide neutre. Évitez l'utilisation de produits contenants des abrasifs. NE JAMAIS UTILISER D'ALCOOL ! Assemblage : Le panneau doit être fixé à l'avant par encastrement dans les broches prévues à cet effet sur la surface de la hotte. ATTENTION : Vérifiez toujours que le panneau est bien fixé en place.
