DBRI 581001 IN PT - Dunstabzugshaube BAUKNECHT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Abmessungen (B x T x H)	80 x 50 x 15 cm
Maximale Luftleistung	600 m/h
Gerschpegel	65 dB
Absaugart	Absaugung und Umluft
Anzahl der Geschwindigkeiten	3
Fettfilter	Waschbare Metallfilter
Beleuchtung	Integrierte LEDs
Installation	Wandmontage
Energieverbrauch	A
Garantie	2 Jahre
Wartung	Filter alle 3 Monate reinigen
Im Lieferumfang enthaltenes Zubehr	Abluftschlauch
Sicherheitsnormen	CE, RoHS

Häufig gestellte Fragen - DBRI 581001 IN PT BAUKNECHT

Wie reinigt man die Filter der Dunstabzugshaube BAUKNECHT DBRI 581001 IN PT?

Um die Filter zu reinigen, nehmen Sie sie aus der Haube heraus und tauchen Sie sie etwa 15 Minuten lang in warmes Seifenwasser. Splen Sie sie grndlich mit klarem Wasser ab und lassen Sie sie trocknen, bevor Sie sie wieder einsetzen.

Die Haube lsst sich nicht einschalten, was tun?

Prfen Sie, ob die Haube richtig angeschlossen ist und ob der Sicherungsautomat nicht ausgelst hat. Wenn alles in Ordnung scheint, versuchen Sie, das Gert durch Ausstecken fr einige Minuten zurckzusetzen.

Wie hoch ist die Absaugleistung der Dunstabzugshaube BAUKNECHT DBRI 581001 IN PT?

Die Absaugleistung dieser Haube betrgt 650 m/h im Absaugmodus.

Wie wechselt man die Glhbirne der Haube?

Um die Glhbirne zu wechseln, entfernen Sie die Abdeckung der Glhbirne, indem Sie sie je nach Modell schieben oder drehen. Ersetzen Sie die Glhbirne durch eine neue desselben Typs und setzen Sie die Abdeckung wieder auf.

Welcher Filtertyp wird in der Haube verwendet?

Die Dunstabzugshaube BAUKNECHT DBRI 581001 IN PT verwendet einen Kohlefilter fr den Umluftmodus und einen Aluminiumfilter fr den Abluftmodus.

Wie stellt man die Absauggeschwindigkeit der Haube ein?

Sie knnen die Absauggeschwindigkeit mit den Bedientasten auf dem Bedienfeld der Haube einstellen. Whlen Sie je nach Bedarf zwischen mehreren Geschwindigkeitsstufen.

Die Haube macht zu viel Lrm, was tun?

Zu viel Lrm kann durch verschmutzte oder falsch eingesetzte Filter verursacht werden. berprfen und reinigen Sie die Filter. Stellen Sie auch sicher, dass die Haube richtig installiert ist und kein Gegenstand den Ventilator blockiert.

Kann die Haube im Umluftmodus verwendet werden?

Ja, die Dunstabzugshaube BAUKNECHT DBRI 581001 IN PT kann im Umluftmodus mit der Installation eines Kohlefilters verwendet werden.

Wie breit ist die Haube?

Die Breite der Dunstabzugshaube BAUKNECHT DBRI 581001 IN PT betrgt 58 cm.

Die Haube filtert Gerche nicht richtig, was tun?

Wenn die Haube nicht richtig filtert, berprfen Sie, ob der Kohlefilter in gutem Zustand ist, und ersetzen Sie ihn bei Bedarf. Stellen Sie auch sicher, dass die Haube im passenden Modus betrieben wird.

BEDIENUNGSANLEITUNG DBRI 581001 IN PT BAUKNECHT

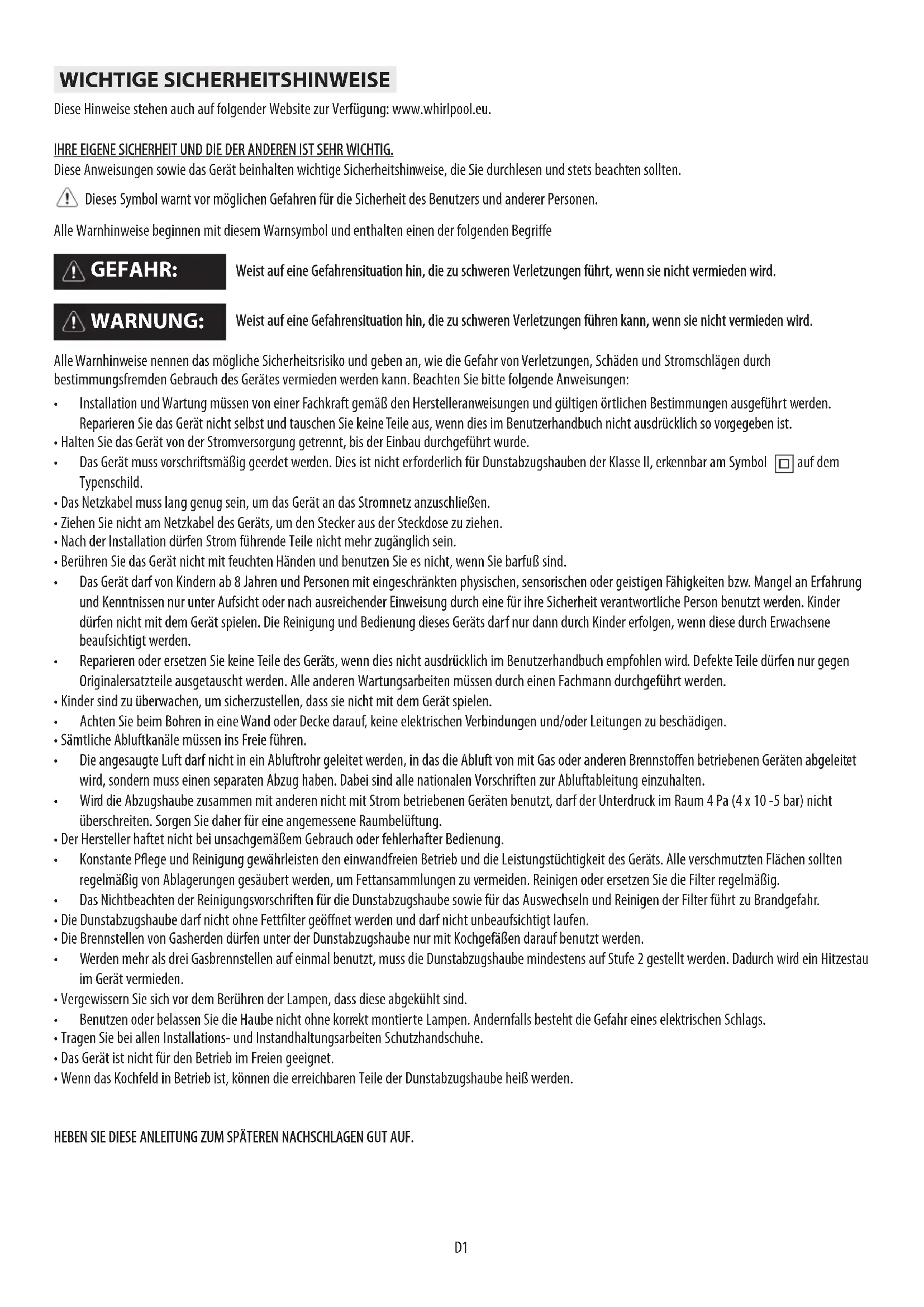

WICHTIGESICHERHEITSHINWEISE

These Hinweise stehen auch auf folgender Website zur Veräuigung: www.whirlpool.eu.

IHRE EIGENE SICHERHEIT UND DIE DER ANDEREN IST SEHR WICTIG.

These Anweisungen sowie das Gerät beinhalten wichtige Sicherheitshinweise, die Sie durchlehen und stets beachten sollenn.

Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzers und anderer Personen.

Alle Warnhinweise beginnen mit thisem Warnsymbol und enthalten einen der folgenden Begriffe

GEFAHR:

Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führt, wenn sie nicht vermieden wird.

WARNING:

Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird.

Alle Warnhinweise nennen das mögliche Sicherheitsrisiko und geben an, wie die Gefahr von Verletzungen, Schäden und Stromschlagen durch bestimmungsfremden Gebrauch des Gerätes vermieden werden kann. Beachten Sieitte folgende Anweisungen:

Installation und Wartung mssen von einer Fachkraft gema den Herstellenanweisungen und gultigen ortlichen Bestimmungen ausgehrt werden. Reparieren Sie das Gerat nicht selbst und tauschen Sie keine Teile aus, wenn dies im Benutzerhandbuch nicht ausdrucklich so vorgegeben ist.
- Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau durchgeführt wurde.
Das Gerat muss vorschrifsmäßige geerdet werden. Dies ist nicht erforderlich für Dunstabzugshauben der Klasse II, erkennbar am Symbol auf dem Typenschild.
- Das Netzkabel muss lang genug sein, um das Gerät an das Stromnetz anzuschreiben.
- Ziehen Sie nicht am Netzkabel des Geräts, um den Stecker aus der Steckdose zuziehen.
- Nach der Installation)durfen Strom fuhrende Teile nicht mehr zuganglich sein.
- Berühren Sie das Gerät nicht mit feuchten Handen und benutzen Sie es nicht, wenn Sie barfuß sind.
Das Gerat darf von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person benutzt werden. Kinder dürfen nicht mit dem Gerät speien. Die Reinigung und Bedienung these Geräts darf nur dann durch Kinder erfolgen, wenn diese durch Erwachsene beaufsichtigt werden.
- Reparieren oder ersetzen Sie keine Teile des Geräts, wenn dies nicht ausdrücklich im Benutzerhandbuch empfohlen wird. Defekte Teile)duren nur gegen Originalersatzteile ausgetauscht werden. Alle anderen Wartungsarbeiten müssen durch einen Fachmann durchgefuhrt werden.
- Kinder sind zu überwachen, um sicherzustellen, dass sie nicht mit dem Gerät speien.
Achten Sie beim Bohren in eine Wand oder Decke darauf, keine elektrischen Verbindungen und/oder Leitungen zu beschädigen.
- Sümmtliche Abluftkanäle müssen ins Freie führen.
Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.
Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, darf der Unterdruck im Raum 4 Pa (4 x 10 -5 bar) nicht überschreiben. Sorgen Sie daher für eine angemessene Raumbelüfung.
- Der Hersteller haftet nicht bei unsachgemäßem Gebrauch oder fehlerhafter Bedienung.
Konstante Pflege und Reinigung gewährleisten den einwandfrei Betrieb und die Leistungstüchtigkeit des Geräts. Alle verschmutzen Flächen sollenn regelmäßig von Ablagerungen gesäubert werden, um Fettansammlungen zu vermeiden. Reinigen oder ersetzen Sie die Filter regelmäßig.
Das Nichtbeachten der Reinigungsvorschriften fur die Dunstabzugshaube sowie fur das Auswechseln und Reinigen der Filter fuhrt zu Brandgefahr.
Die Dunstabzugshaube darf nicht ohne Fettfilter geöffnet werden und damit nicht unbeaufsichtigt laufen.
Die Brennstellen von Gasherden durren unter der Dunstabzugshaube nur mit Kochgefaen daraufu benutzt werden.
W der m d t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t .
- Vergewissern Sie sich vor dem Berühren der Lampen, dass diese abgekühlt sind.
Benutzen oder belassen Sie die Haube nicht ohne korrekt montierte Lampen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
- Tragen Sie bei allen Installations- und Instandhaltungsarbeiten Schutzhandschuhe.
- Das Gerät ist nicht für den Betrieb im Freien geeignet.
- Wenn das Kochfeld in Betrieb ist, können die erreichen Teile der Dunstabzugshaube hei werden.

HEBEN SIE DIESE ANLEITUNG ZUM SPATEREN NACHSCHLAGEN GUT AUF.

Konformitätserklarung C

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:

• Sicherheitsforderungen der "Niederspannungsrichtlinie" 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt).

• Ökodesign-Verordnungen (EU) Nr. 65/2014 und 66/2014 gemäß der EU-Norm EN 61591
• Schutzvorschriften der EMV-Richtlinie 2004/108/EG.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es korrekt an eine Funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist.

Energiespartipp

Schalten Sie die Dunstabzugshaube auf niedrigster Stufe ein, wenn Sie zu kochen beginnen, und setzen Sie sie nach dem Ende des Kochvorgangs noch eine Minute laufen.
- Stellen Sie nur bei starker Rauch- oder Dampfentwicklung eine höhere Stufe ein und verwenden Sie die Booster-Funktion(en) nur in Extremsituationen.
Tauschen Sie den/die Aktivkohlefilter bei Bedarf aus, damit das Gerät unangenehmen Gerüchen effektiv entgegenwirken kann.
Tauschen Sie den/die Fettfilter bei Bedarf aus, damit das Gerät Fettablagerungen effektiv entgegenwirken kann.
- Eine optime Wirkung bei minimaler Gerauschentwicklung erzielen Sie mit Abluftkanalen, die den in thism Handbuch angegebenen Hochstdurchmesser aufweisen.

INSTALLATION

Kontrolieren Sie das Gerät nach dem Auspacken auf eventuelle Transportschäden. Bei Problemen wenden Sie sichitte an ihren Handler oder die nachste Kundendienstelle. Um eventuellen Schäden vorzubeugen, sollenn Sie das Gerät erst unmittelbar vor der Installation von der Polystyrolunterlage behnen.

VORBEREITUNG DES EINBAUS

WARNING:

Das ist ein schweres Produkt. Zum Transport und zur Installation der Haube sind zwei oder mehr Personen erforderlich.

Der Mindestabstand zwischen der Abstellfläche der Behälter auf dem Herd und der unteren Kante der Dunstabzugshaube muss bei Elektroherden 50 cm und bei Gasherden oder kombinierten Elektro-/Gasherden 65 cm detaren. Überprüfen Sie vor der Installation auch die im Handbuch des Kochfeldes angegebenen Mindestabstände. Schreiben die Installationsanweisungen des Kochfelds einen größten Abstand vor, ist dieser natürlich zu beachten.

ELEKTRISCHER ANSCHLUS

Die Spannung auf dem Typenschild des Gerätes muss der Spannung des Stromnetzes entsprechen. These information finden Sie im Inneren der Abzugshaube unter dem Fettfilter. Das Netzkabel (Typ H05 VV-F 3 x 0,75 mm²) darf nur durch qualifiziertes Fachpersonal ersetzt werden. Wenden Sie sich an eine autorisierte Kundendienstelle. Der Stecker der Dunstabzugshaube (falls vorhanden) muss an eine normgerechte und gut zugängliche Steckdose angeschlossen werden. Soltte die Abzugshaube nicht mit Stecker versehen sein, sondern direkt mit dem Stromnetz verbunden und die Steckdose unzugänglich sein, müssen Sie einen normgerechten zweipoligen Schalter verwenden, der eine totale Isolierung vom Stromnetz im Falle von gemäß Klasse 3 auftretenden Überspannungen gewährleistet und normgerecht verdahrtet ist.

ALLGEMEINE EMPFEHLUNGEN

Vor Inbetriebnahme

Entferen Sie Kartonteile, Schutzfolien und Klebeetikkeiten von den Zubehoreilen. Kontrollieren Sie das Gerät auf eventuelle Transportschäden.

Während des Betriebs

Stellen Sie keine Gegenstände auf dem Gerat ab, um Beschädigungen zu vermeiden. Schätzen Sie das Gerat vor Witterungseinflüssen.

HINWEISE ZUM UMWELTSCHUTZ

Entsorgung von Verpackungsmaterialien

Das Verpackungsmaterial ist zu 100% wiederverwertbar und trag das Recycling-Symbol . Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es auf die von den verantwortlichen Stellen festgelegte Weise.

Entsorgung von Altgeräten

• Dieses Gerät ist gemäß der Europäischen Richtlinie 2002/96/EG für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
  Durch eine angemessene Entsorgung des Gerats tragt der Nutzer dazu bei, potenziell schädliche Auswirkungen fur Umwelt und Gesundheit zu vermeiden, die durch eine nachlassic Beseitigung these Products verursacht wurden.
  Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist daraufhin, dass these Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

Entsorgung von Haushaltsgeräte

• Dieses Gerät wurde aus recyelbaren oder wiederverwendbaren Werkstoffen hergestellt. Beachten Sie bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung. Schneiden Sie das Netzkabel durch, bevor Sie das Gerät verschroten.
  Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten erhalten Sie bei ihrer ortlichen Verwaltungstelle, der Müllabfuhr oder dem Handler, bei dem Sie das Gerät gekauft haben.

STÖRUNG - WAS TUN?

Das Gerät faktioniert nicht:

• Prüfen Sie, ob das Stromnetz Strom führt und das Gerät an das Stromnetz angeschlossen ist.
• Schalten Sie das Gerät aus und wieder ein, um zu prüfen, ob die Störung immer noch vorliegt.

Zuschwache Absaugleistung:

• Prüfen Sie die Absauggeschwindigkeit und passen Sie diese bei Bedarf an.
• Prüfen Sie, ob die Filter sauber sind.
• Prüfen Sie, ob die Belüftungsöffnungen blockiert sind.

Die Beleuchtingung Funktioniert nicht:

• Kontrollieren Sie die Lampe und tauschen Sie sie bei Bedarf aus.
• Prüfen Sie, ob die Lampe korrekt eingesetzt wurde.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Prufen Sie erst, ob Sie die Störung anhand der Hinweise unter "Störung - was tun?" selbst beheben konnen.
2. Schalten Sie das Gerät aus und wieder ein, um zu prufen, ob die Störung immer noch vorliegt.

Falls die Störung danach fortbesteht oder erneut auftritt, kontaktieren Sieitte den nachstgelegenen Kundendienst.

Geben Sie damititte Folgendes an:

• Eine kurze Beschreibung der Störung
  Den genauen Typ und das Modell des Gerät
  Die Servicenummer (die Zahl nach dem Wort "Service" auf dem Typenschild) im Gerät. Die Servicenummer finden Sie auch im Garantieheft
• Ihr vollständige Anschrift
• Ihre Telefonnummer

SERVICE

0000 000 0000

Im Reparaturfall wenden Sie sichitte an eine vom Hersteller autorisierte Kundendienstelle. Nur so ist gewährleistet, dass Originalersatzteile verwendet werden und die Reparatur fachgerecht durchgefuhrt wird.

REINIGUNG

GEFAHR:

• Verwenden Sie keine Dampfreiniger.
  Trennen Sie das Gerät vom Stromnetz.

WICHTIG: Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel. Falls ein solches Mittel noch mit dem Gerät in Kontakt kommt, reinigen Si es sofort mit einem feuchten Tuch.

Reinigen Sie die Flächen mit einem feuchten Tuch. Entfern den sie starke Verschmutzungen mit Wasser und ein paar Tropfen Geschirrspülmittel. Reiben Si mit einem trockenen Tuch nach.

WICHTIG: Verwenden Sie keine Scheuerschwämme, Topfkratzer und Metallschaber. Diese können die emaillierten Oberflächen mit der Zeit beschädigen.

• Verwenden Sie zur Reinigung für das Gerät geeignete Reinigungsmittel und beachten Sie die Herstelleranweisungen.

WICHTIG: Reinigen Sie die Filter mindestens einzel monatlich und entfern den sie alle Öl- und Fettrückstände.

WARTUNG UND PFLEGE

HINWEIS:

• Verwenden Sie Schutzhandschuhe.
  Trennen Sie das Gerät vom Stromnetz.

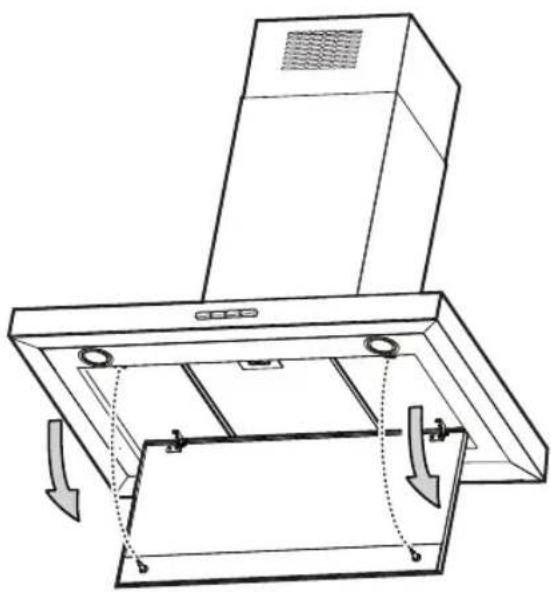

FETTFILTER

Der Metall-Fettfilter hat eine unbegrenzte Lebensdauer und ist ein Mal im Monat mit der Hand oder im Geschirrspüler bei Niedrigtemperaturen und im Schnellspulgang zu reinigen. Obwohl der Spülgang dem Fettfilter einen matten Aspectekt verleihen konnte, wird die Filtrierleitung dadurch keineswegs beeinträchtigt. Ziehen Sie den Griff heraus, um den Filter zu entnehmen.

Lassen Sie den gereinigten Filter trocknen und gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.

AUSWECHSELN DER LAMPEN

Die Abzugshaube verfügbar über ein Beleuchtungssystem mit LED-Technologie.

Die LED-Lampen garantieren eine optimale Beleuchtung, eine bis zu 10 Mal langere Lebensdauer als herkommliche Lampen und eine Stromersparnis von 90% Wenden Sie sich fur den Austauschitte an den Kundendienst.

AKTIVKOHLEFILTER

(nur bei für Umluftbetrieb installierten Modellen):

Reinigen Sie den Kohlefilter ein Mal im Monat im Geschirrspiler auf der hochsten Temperaturstufe und verwenden Sie ein handelsübliches Spulmittel. Sie sollen den Filter am besten separat waschen.

Trocknen Sie den gereinigten Kohlefilter zur Reaktivierung 10 Minuten lang im Ofen bei 100^ .

Ersetzen Sie den Kohlefilter alle 3 Jahre.

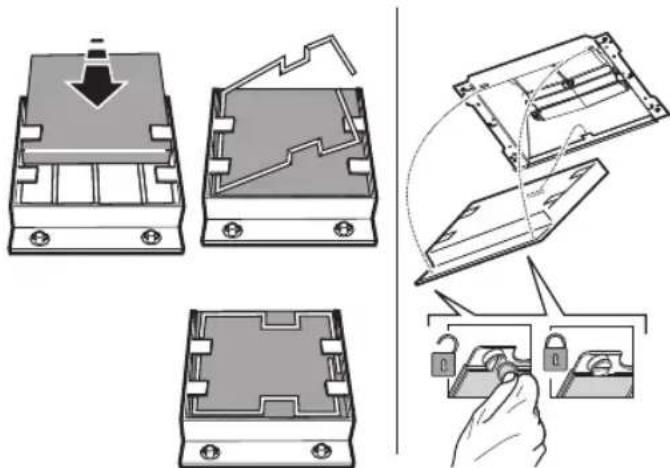

Einbau des Kohlefilters:

1. Bauen Sie den Fettfilter aus.
2. Haken Sie den Kohlefilter zunachst rückseite an der Metalllasche der Haube ein und befestigten Sie hin dann an der Vorderseite mit den beiden Verschlüssen.
3. Bauen Sie den Fettfilter wieder ein.

IM LIEFERUMFANG INBegrIFFENES MATERIAL

Nehmen Sie alle Teile aus den Verpackungen. Vergewissern Sie sich, dass alle Teile mitgeliefert wurden.

• Montierte Abzugshaube mit Motor sowie installierten Lampen und Fettfiltern

• 1 vormontierte Trägerstruktur

• 1 Filteranschluss mit Veränderungen
• Montage- und Gebrauchsanleitungen
• 1 Elektrokabel
  -1 Kabelklemme
• 1 Bohrschablone
• 6 Schrauben Ø 6x70
  -6 Wandübel 010x60
  14 Schrauben 0 4x7
  14 Kafigmattern
• 44 Schrauben 03,5x9,5
• 4 Schrauben 3x9

Zubehorset zur Befestigung des Flansches (bei niedrigen Decken)

• Montageanleitung für den Flansch
  Flansch
• 4 Sicherungsmuttern
  -4 Unterlegscheiben
• 4 Schrauben 6x70 ohne Spitze

INSTALLATION - VORBEREITENDE MONTAGEANLEITUNGEN

Die Dunstabzugshaube ist entweder fur den Betrieb als „Abluftversion" oder als „Umluftversion" vorgesehen.

Abluftversion

Die Dampfe werden über ein am Luftausgang angeschlossenes Dampfableitungsrohr nach außen abgesaugt.

Je nach eingesettem Dampfableitungsrhr, das geeignete Befestigungssystem wahlen, um das Rohr an den Luftausgang zu schlieben.

WICHTIG: Den/die Aktivkohlefilter, wenn vorhanden, abnehmer.

Umluftversion

Die Luft wird durch einen oder mehrere Kohlefilter gefiltert und im Raum umgewälzt.

WICHTIG: Stellen Sie sicher, dass die Luft einwandfrei zirkulieren kann.

Sollte die Dunstabzugshaube ohne Kohlefiltergeliefert werden, diese/n bestellen und vor Gebrauch montieren.

Die Dunstabzugshaube sollte nach Mochlichkeit fern von schmutzigene Bereichen, Fenstern, Turen und Warmequellen montiert werden.

Die Dunstabzugshaube wird mit allen Zubehörteilen zur Installation an den meisten Wänden/Decken gefiepert. Ein qualifizierter Fachmann wird Ihnen sagen, ob diese auch in Ihr dem Fall für die Wände bzw. die Decke geeignet sind.

INSTALLATION - MONTAGEANLEITUNGEN

Hinweis: Mit der Dunstabzugshaube wird ein Befestigungsbügel gefelert, der anstelle der Trägerstruktur zu verwenden ist, falls die Dunstabzugshaube an einer Zwischendecke montiert werden muss. Die Montageanleitung liegt dem Bügel bei, die Installationsanweisung auf den folgenden Seiten ist in this fall hinfällig.

Vergewisern Sie sich, dass die Zwischendecke ausreichend tragfähig im Sinne der geltenden Vorschriften ist und zugänglich ist, damit der Befestigungsbügel correkt installiert werden kann.

Es empfleht sich in jedem Fall, eine autorisierte Fachkraft hinzuzuziehen, welche überprüft, ob die Zwischendecke für die Installation geeignet ist.

Die nachstehend in nummerierter Reihenfolge aufgezahlten Anweisungen beziehen sich auf die mit Nummern versehenen Zeichnungen auf den letzten Seiten dieser Handbuch.

1. WICHTIG: So bestimmen Sie den Installationsbereich der Abzugshaube:

R1 = Mitte des Installationspunktes und der eventuellen Durchlassöffnung für das Abluftrohr

FRONT = Vorderseite der Abzugshaube

SX: linke Seite der Abzugshaube.

RX:rechte Seite der Abzugshaube.

Hinweis: Für ein leichteres Verständnis der Installationsanweisungen wiederholen sich diese Angaben auf mehreren Zeichnungen.

1. Legen Sie die Bohrschablone unter Bechtung der oben genannten Bezugspunkte so an der Decke an, dass die auf der Bohrschablone aufgedruckten Pfeile mit der Vorderseite der Dunstabzugshaube (FRONT) übereinstimmen. Führn Sie die Bohrungen in der entsprechenden Anzahl und mit dem angegebenen Durchmesser aus.

Setzen Sie die mitgelieferten Wandübel ein.

1. Drehen Sie die Schrauben wie gezeigt teilweise (an den Ecken) ein, sie dnen zur Befestigung der Tragerstruktur der Abzugshaube.

Nur in der Abluftversion: Führn Sie in der Decke eine Durchlassöffnung für das Abzugsohr aus.

1. Nehmen Sie die Schrauben, die den oberen Biegel und die Teile der Tragerstruktur befestigen, ab und legen Sie sie beiseite.

2. WICHTIG: Stellen Sie die Länge der Trägerstruktur unter Anwendung folgender Formel ein:

H(cm) = (X-Y-M) + 10,5

H = Zu berechnende Länge der Trägerstruktur

X = Abstand zwischen Decke und Kochfeld

Y= Mindestabstand zwischen Abzugshaube und Kochstellen (65 cm Gaskochfelder, 50 cm Elektrokochfelder)

M= Höhe des Motoraggregats der Abzugshaube

1. Verbinden Sie die Teile der Trägerstruktur unterinander wie abgebildet mit den Schrauben.

2. Nur in der Abluftversion: Schlieben Sie ein Abluftrohr an das nach außen führende Abzugssystem an.

Das Maß, mit dem das Rohr aus der Decke austreten muss, ist in der Zeichnung angegeben.

Hinweis: H = Berechnete Lange der Tragerstruktur (siehe Installationsschrift 5)

Hinweis: Das Abluftrohr ist nicht im Lieferumfang enthalten.

1. Entfernen Sie das Band, mit dem das Gehäuse der elektronischen Steuerung am Motorgehäuse befestigt ist.

Hinweis: Die Zeichnung hat lediglich Beisielcharakter, das Gehäuse könnte auch an anderen Seiten des Motorgehauses befestigt sein.

1. Heben Sie das Gehäuse wie angegeben an.

2. Befestigen Sie das Gehäuse mit den schon teilweise eingedrehten Schrauben am Motorghäuse.

3. Stecken Sie das Stromkabel in die Buchse (11).

4. Sichern Sie das Kabel mit der Kabelhalterung.

WICHTIG: Dserr Vorgang musz zwingend ausgufht werden. Er verhindert ein versehentliches Herausrutschen des Stromkabels.

1. Befestigen Sie die Trägerstrukturwie abgebildet mit den Schrauben an der Dunstabzugshaube.

2. WICHTIG: Befestigen Sie die Abzugshaube an der Decke undziehen Sie die Schrauben fest.

3. WICHTIG: Setzen Sie 2 Schrauben (1 pro Seite) zur Sicherheitsbefestigung ein undziehen Sie sie fest (ZWINGEND VORGESCHRIEBEN).

4. Befestigen Sie das Abluftrohr am Anschlussring.

Hinweis: Die Befestigungsschelle ist nicht im Lieferumfang enthalten.

Schlieben Sie das Gerät an des Stromnetz der Wohnung an.

1. Nur in der Umluftversion: Befestigen Sie das Umlenkstück.

Hinweis: Das Umlenkstück wird in drei Teilen geleifert und ist nach Maß zu montieren.

1. Entscheiden Sie je nach Stabilität der Trägerstruktur, ob der zuvor abgenommene obere Verstärkungsbügel mit den Schrauben wie abgebildet montiert werden muss.
   Hinweis: Bei Verwendung der Mindestlange der Trägerstruktur darf der Bügel nicht montiert werden.
   Hinweis: Es wird empfohlen, den Bugel in gleichem Abstand von der Decke und dem bereits an der Tragerstruktur verschreiben unteren Bugel zu montieren.
2. Bringen Sie die mitgelieferten Käfigmuttern im Innern der oberen Kaminteile an.
3. Bauen Sie die unteren Kaminteile zur Abdeckung der Trägerstruktur zusammen.
4. Befestigen Sie die beiden Teile wie abgebildet mit den Schrauben.
5. Befestigen Sie den oberen Kamin nahe an der Decke an der Trägerstruktur.
6. Bringen Sie die mitgelieferten Käfig muttern im Innern des unteren Kaminteils mit den quadratischen Schlitzen an. Hinweis: Dieses Teil ist nach Möglichkeit auf der Rückseite zu montieren.
7. Bauen Sie die unteren Kaminteile zur Abdeckung der Trägerstruktur zusammen.
8. Befestigen Sie die beiden Teile wie abgebildet mit den Schrauben.
9. Setzen Sie den Kamin in seine Aufnahme über der Abzugshaube, so dass er das Ansaugaggregat komplett abdeckt.
10. Offnen Sie das Ansaugpaneel - Ziehen Sie das Panel (VORDERSEITE) ergisch nach unten und ziehen Sie es Heraus.
11. Entfernen Sie den/die Fettfilter.
12. Befestigen Sie den unteren Kamin vom Innern der Abzugshaube wie abgebildet mit den Schrauben.
13. Nur in der Umluftversion: Bauen Sie den Kohlefilter ein.

Hinweis: Einige Modelle sind bereits mit einem Kohlefilter ausgestattet (bereits installiert oder im Lieferumfang enthalten), andernfalls muss dieser bestellt werden.

1. Montieren Sie die unteren Blenden (sie rasten ein).
2. Montieren Sie die oberen Blenden (über Sie Druck aus).

Hinweis: Die oberen Blenden müssen nach Maß zugeschritten werden.

1. Setzen Sie den/die Fettfilter wieder ein.
2. Drehen Sie das Panel so, dass es den Absaugbereich abdeckt und befestigen Sie es durch kräftiges Drücken an der Abzugshaube. WICHTIG: Achten Sie immer daraufuf, dass das Panel sich an seinem Platz befestigt ist.

Überprüfen Sie den einwandfrei Betrieb der Dunstabzugshaube, dazu siehe Abschnitt Beschreibung und Gebrauch der Abzugshaube.

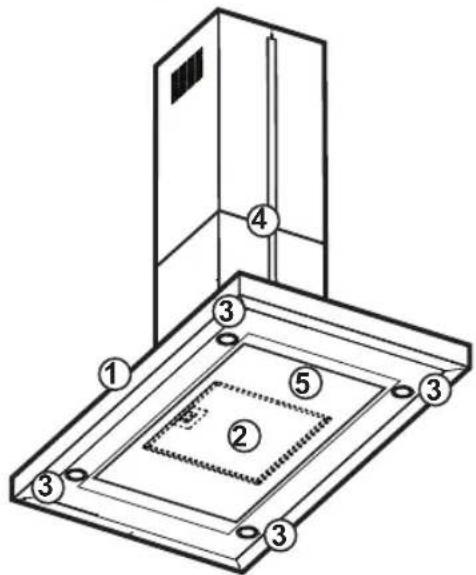

BESCHREIBUNG UND GEBRAUCH DER DUNSTABZUGSHAUBE

1. Bedienfeld.
2. Fettfilter (oberhalb des Abdeckblechs der Absaungöffnung).
3. LED-Lampen.
4. Teleskopkamin.
5. Außeres Abdeckblech der Absaugöffnung.

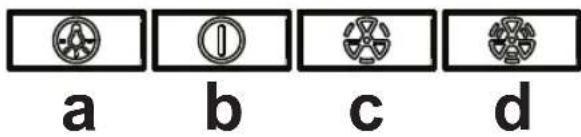

Bedienfeld

a. Taste ON/OFF Leuchten
b. Taste ON/OFF Motor und Einstellung der Mindestgeschwindigkeit (Saugleistung)
c. Taste zur Einstellung der mittleren Geschwindigkeit (Saugleistung)
d. Taste zur Einstellung der maximalen Geschwindigkeit (Saugleistung)

WARTUNG

WARNING:

• Trennen Sie das Gerät von der Stromversorgung.

Reinigung des Abdeckblechs der Absaugöffnung

Abmontage:

Das Abdeckblech (VORDERSEITE) entschlossen nach unten ziehen.

Reinigung:

Das Abdeckblech der Absaugöffnung muss jeder Mal gereinigt werden, wenn der Fettfilter gereinigt wird; verwenden Sie dazu ein feuchtes Tuch mit neutralem Flüssigreiniger. Keine scheuernde Reinigungsmittel verwenden. KEINESFALLS ALKOHOL BENUTZEN!

Montage:

Das Abdeckblech der Absaugöffnung muss an der Vorderseite in die Stifte der Haube eingeklemmt werden.

WICHTIG: Kontrollieren Sie jedem Mal dass es richtig befestigt worden ist.

ELEKTRISCHE AANSLUITIN
