BHVS 91F LT DP K - Dunstabzugshaube BAUKNECHT - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts BHVS 91F LT DP K BAUKNECHT als PDF.
| Marke | Bauknecht |
| Modell | BHVS 91F LT DP K |
| Produkttyp | Dekorative Dunstabzugshaube |
| Höhe (cm) | 104,5 - 147,5 (verstellbar) |
| Breite (cm) | 60 - 90 |
| Tiefe (cm) | 36,8 |
| Anschlussdurchmesser Abluft (cm) | 15 |
| Stromversorgung | 220-240 V / 50 Hz |
| Motorleistung | Nicht angegeben |
| Geschwindigkeitsstufen | 4 (niedrig, mittel, hoch, Intensiv 5 Min.) |
| Beleuchtung | LED (nicht durch Benutzer austauschbar) |
| Fettfilter | Metall, waschbar (Hand oder Geschirrspüler) |
| Kohlefilter | Austauschbar (maximal alle 4 Monate) |
| Spezialfunktion | Drop Protect (Tropfschutzbeschichtung) |
| Installationstyp | Abluft (Außenentlüftung) oder Umluft (Recycling) mit optionalem Kit |
| Bedienelemente | Touch mit Filter-Sättigungsanzeigen |
| Geräuschpegel | Nicht angegeben |
| Energieeffizienzklasse | Nicht angegeben (siehe Etikett) |
| Verwendung | Nur für den Haushalt |
| Sicherheit | Motorstopp, Tastensperre, automatische Abschaltung bei Störung |
| Wartung | Monatliche Reinigung des Fettfilters, Austausch des Kohlefilters je nach Nutzung |
| Ersatzteile erhältlich | Fett- und Kohlefilter, LED-Lampen (über Kundendienst) |
| Garantie | Garantieheft beachten |
Häufig gestellte Fragen - BHVS 91F LT DP K BAUKNECHT
Benutzerfragen zu BHVS 91F LT DP K BAUKNECHT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch BHVS 91F LT DP K - BAUKNECHT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BHVS 91F LT DP K von der Marke BAUKNECHT.
BEDIENUNGSANLEITUNG BHVS 91F LT DP K BAUKNECHT
DE Betriebsanleitung
ALLGEMEINE SICHERHEIT
- Nehmen Sie keine elektrischen oder mechanischen Änderungen am Produkt oder an den Abluftrohren vor. •Trennen Sie das Produkt vor jeder Reinigung oder Wartung von der Stromversorgung, indem Sie den Stecker ziehen oder den Hauptschalter der Wohnung betätigen. •Verwenden Sie bei allen Installations- und Wartungsarbeiten Arbeitshandschuhe. • Das Produkt darf von Kindern ab dem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder notwendige Kenntnisse benutzt werden, wenn sie beaufsichtigt werden oder vorher Anweisungen zur sicheren Verwendung des Produkts und zum Verständnis der damit verbundenen Gefahren erhalten haben. • Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. • Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht ausgeführt werden. •Der Raum muss über eine ausreichende Belüftung verfügen, wenn das Produkt gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe verbrennen, verwendet wird. •Das Produkt muss regelmäßig (MINDESTENS EINMAL PRO MONAT) innen und außen gereinigt werden; beachten Sie in jedem Fall die Wartungsanweisungen. •Wenn Sie das Produkt nicht reinigen und die Filter nicht austauschen / reinigen, kann dies zu Brandgefahr führen. • Es ist strengstens untersagt, unter dem Produkt zu flambieren. • ACHTUNG: Wenn das Kochfeld in Betrieb ist, können zugängliche Teile des Produkts heiß werden. • Schließen Sie das Produkt erst dann an das Stromnetz an, wenn die Installation vollständig abgeschlossen ist. • Hinsichtlich der technischen und sicherheitstechnischen Maßnahmen zur Ableitung der Dämpfe sind die Vorschriften der zuständigen örtlichen Behörden strikt einzuhalten. • Die angesaugte Luft darf nicht in einen Kanal geleitet werden, der für die Abführung der Rauchgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, verwendet wird. • Verwenden Sie das Produkt nicht ohne ordnungsgemäß montierte Lampen, da Stromschlaggefahr besteht. • Das Produkt darf NIEMALS ohne korrekt montiertes Gitter verwendet werden. • Das Produkt darf NIEMALS als Auflagefläche verwendet werden, es sei denn, dies ist ausdrücklich angegeben.
- Verwenden Sie für die Installation nur die mit dem Produkt gelieferten Befestigungsschrauben oder, falls diese nicht enthalten sind, erwerben Sie den korrekten Schraubentyp. Verwenden Sie die korrekte Länge für die Schrauben, die in der Installationsanleitung angegeben sind.
- Achtung! Wenn die Schrauben und die Befestigungsvorrichtungen nicht gemäß diesen Anleitungen installiert werden, kann es zu elektrischen Risiken kommen.
- Verwenden Sie für den Austausch der Lampe nur den im Abschnitt Wartung/Beleuchtungssystem dieses Handbuchs angegebenen Lampentyp. • Der Einsatz der freien Flamme ist für die Filter schädlich und kann zu Bränden führen, es muss daher in jedem Fall vermieden werden. • Das Frittieren muss unter Kontrolle durchgeführt werden, um zu verhindern, dass sich überhitztes Öl entzündet. • Wenden Sie sich im
Zweifelsfall an ein autorisiertes Kundendienstzentrum oder an ähnlich qualifiziertes Personal.
Achtung! Nicht mit getrenntem Programmierer, Timer, Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.
- Der Mindestabstand zwischen der Auflageflächen der Behälter am Kochkherd und dem untersten Teil der Dunstabzugshaube muss mindestens 45 cm im Falle von Elektroherden und 60 cm bei Gas- oder gemischten Herden betragen.
Wenn in der Installationsanleitung des Gasherdes ein größerer Abstand angegeben ist, muss dieser berücksichtigt werden.
Halten Sie Kinder unter 3 Jahren fern vom Gerät. Ohne die ständige Aufsicht eines Erwachsenen Kinder unter 8 Jahren nicht in Reichweite des Geräts lassen.
⚠️ ACHTUNG: Das Gerät ist nicht dafür vorgesehen, über eine externe Vorrichtung oder ein separates Fernbedienungssystem betrieben zu werden.
⚠️ Dieses Gerät ist nicht für den professionellen Gebrauch bestimmt. Das Gerät nicht im Freien benutzen.

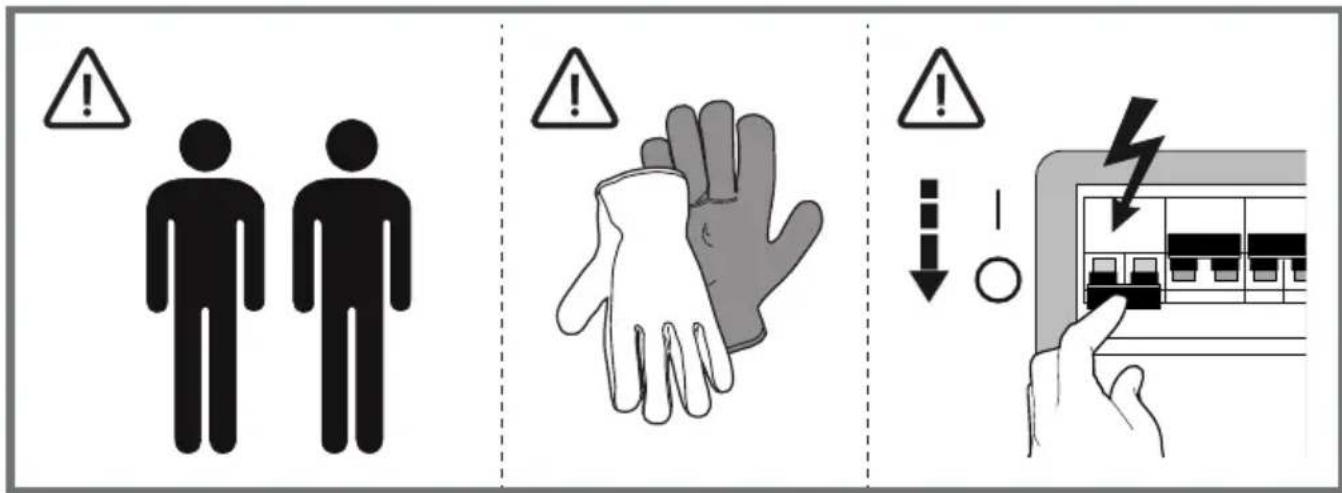

⚠ Um die Gefahr von Verletzungen zu vermeiden, muss das Gerät von zwei oder mehr Personen gehandhabt und installiert werden.
⚠️ Die Installation, einschließlich der Wasseranschlüsse (falls vorhanden) und der elektrischen Anschlüsse, sowie die Wartung müssen von qualifiziertem Personal durchgeführt werden.
Nach abgeschlossener Installation das Verpackungsmaterial (Plastik, Polystyrol usw.) außerhalb der Reichweite von Kindern aufbewahren, um Erstickungsgefahr zu vermeiden.
Das Gerät nicht benutzen, wenn man nass oder barfuß ist.
Das Gerät niemals mit Dampf reinigen - Stromschlaggefahr.
Die in diesem Handbuch aufgeführten Anleitungen müssen streng eingehalten werden. Es wird für allfällige Zwischenfälle, Schäden und Brände im Gerät nicht gehaftet, die aus der Nichteinhaltung der in diesem Handbuch aufgeführten Anleitungen stammen. Das Gerät ist ausschließlich für den häuslichen Gebrauch zum Kochen von Lebensmitteln und zum Absaugen von Dämpfen aus dem Kochvorgang selbst bestimmt. Andere Verwendungen (wie z.B. die Raumheizung) sind verboten. Der Hersteller lehnt jegliche Haftung für Missbräuche oder fehlerhafte Einstellungen der Steuerelemente ab.
- Lesen Sie die Anleitung sorgfältig durch: Es gibt wichtige Informationen zur Installation, zum Gebrauch und zur Sicherheit.
- Nehmen Sie keine elektrischen Änderungen am Gerät vor.
- Prüfen Sie vor der Installation des Geräts, dass keines der Komponenten beschädigt ist. Sollten Beschädigungen vorhanden sein, den Händler kontaktieren und die Installation nicht fortsetzen.
- Es ist wichtig, alle dem Produkt beiliegenden Handbücher aufzubewahren, damit sie zu jedem Zeitpunkt eingesehen werden können. Im Falle von Verkauf, Weitergabe oder Umzug ist sicherzustellen, dass sie beim Produkt verbleiben.
Das Gerät kann von den Zeichnungen in dieser Broschüre abweichen, die Gebrauchs-, Wartungs- und Installationsanweisungen bleiben jedoch unverändert.
ELEKTROANSCHLUSS
Die Netzspannung muss mit der auf dem Typenschild im Inneren der Haube angegebenen Spannung übereinstimmen. Wenn die Abzugshaube mit einem Stecker ausgestattet ist, schließen Sie sie an eine den geltenden Normen entsprechende Steckdose an, die sich auch nach der Installation an einem zugänglichen Bereich befindet. Wenn kein Stecker vorhanden ist (direkter Anschluss an das Stromnetz) oder der Stecker sich auch nach der Installation nicht in einem zugänglichen Bereich befindet, verwenden Sie einen zweipoligen Standard-Schalter, der unter den Bedingungen der Überspannungskategorie III eine vollständige Trennung vom Stromnetz gewährleistet, entsprechend den Installationsvorschriften.
- Achtung! Bevor man den Stromkreis wieder an das Stromnetz anschließt und seinen ordnungsgemäßen Betrieb überprüft, sich immer vergewissern, dass das Netzkabel ordnungsgemäß montiert wurde.
Verwenden Sie keine Verlängerungskabel, Steckdosenleisten oder Adapter. Wenn das Kabel nicht mit einem Stecker versehen ist, schließen Sie die Drähte gemäß der folgenden Tabelle an:
Netzspannung und -frequenz
Lesen Sie den Wert auf dem Aufkleber mit den Geräteeigenschaften auf der Innenseite der Kappe.
Anschluss der Drähte
±: gelb/grün
N: blau
L: braun
Austausch des Netzkabels
Die Abzugshaube ist mit einem speziellen Netzkabel ausgestattet; sollte das Kabel beschädigt sein, fordern Sie es bitte beim technischen Kundendienst an.
LUFTAUSLASS
(für die Versionen mit Absaugung)
Schließen Sie die Abzugshaube an Rohre und Wandauslassöffnungen mit einem Durchmesser an, der dem des Luftauslasses (Anschlussflansch) entspricht.
Die Verwendung von Rohren und Austrittsöffnungen an der Wand mit einem geringerem Durchmesser führt zu einer Verringerung der Absaugleistungen und einem deutlichen Anstieg der Geräuschentwicklung.
Aus diesem Grund ist diesbezüglich jede Haftung ausgeschlossen.
! Verwenden Sie eine möglichst kurze Rohrleitung.
! Verwenden Sie eine Rohrleitung mit möglichst wenigen Biegungen (maximaler Biegewinkel: 90°).
! Vermeiden Sie drastische Änderungen des Leitungsquerschnitts.
! Das Unternehmen übernimmt keine Haftung, wenn diese Vorschriften nicht eingehalten werden.
FILTERN ODER ABSAUGEN?
! Ihre Abzugshaube ist bereit für den Einsatz in der Version mit Absaugung.
Um die Abzugshaube in der Version mit Filter zu verwenden, muss das entsprechende ZUBEHÖRKIT installiert werden.
Prüfen Sie auf den ersten Seiten dieses Handbuchs, ob das ZUBEHÖRKIT bereits mitgeliefert wird oder separat erworben werden muss.
Anmerkung: Falls es sich in der Ausstattung befindet, könnte in einigen Fällen das zusätzliche Aktivkohlefiltersystem bereits in der Abzugshaube installiert sein.
Die Informationen zur Umrüstung der Abzugshaube von einer Version mit Absaugung in eine Version mit Filter sind bereits in diesem Handbuch enthalten.
Version mit Absaugung
Die Dämpfe werden über ein am Anschlussflansch befestigtes Abluftrohr nach außen abgeführt.
⚠️ ACHTUNG
Das Abluftrohr wird nicht mitgeliefert und muss gekauft werden.
Der Durchmesser des Abluftrohrs muss dem Durchmesser des Anschlussrings entsprechen.
Wenn die Abzugshaube mit einem oder mehreren Kohlefiltern ausgestattet ist, muss/müssen dieser/diese entfernt werden.
Version mit Filter
Die angesaugte Luft wird entfettet und desodoriert, bevor sie in den Raum zurückgeführt wird. Um die Abzugshaube in dieser Version zu verwenden, muss ein zusätzliches Aktivkohlefiltersystem installiert werden.
DROP PROTECT
Eine innovative Nanobeschichtung verhindert auf effektive Weise, dass Tropfen von der Glasoberfläche der Haube auf das Kochfeld fallen und sorgt so für ein tropffreies Kocherlebnis*.
*Basierend auf internen Whirlpool-Tests unter normalen Kochbedingungen.
STEUERUNGEN
Die Abzugshaube verfügt über ein Bedienfeld mit einer Steuerung der Absauggeschwindigkeit und einer Steuerung für das Einschalten des Lichts zur Beleuchtung des Kochfeldes.
T1= Taste Motor OFF - Standby - Reset der Reinigung/des Austauschs der Filteranzeige – deaktiviert die Auswahltasten.
MOTOR OFF
Kurz drücken, um den Motor abzuschalten.
RESET FILTERANZEIGE
Halten Sie nach der Wartung der Filter die Taste 3 Sekunden lang gedrückt, die blinkende LED T2 (Fettfilter) bzw. T3 (Kohlefilter) hört auf zu blinken.
DEAKTIVIERUNG DER BEFEHLE
Halten Sie die Taste 3 Sekunden lang gedrückt, um die Auswahltaste der Geschwindigkeit zu deaktivieren.
Diese Funktion kann während der Produktreinigung nützlich sein, um ein versehentliches Aktivieren der Haube zu vermeiden.
Drücken Sie diese Taste erneut für 3 Sekunden, um die Funktion wieder zu aktivieren.
T2= Auswahltaste niedrige Geschwindigkeit (Saugleistung) - wenn sie blinkt, deutet dies darauf hin, dass die Fettfilter gereinigt werden müssen.
T3= Auswahltaste mittlere Geschwindigkeit (Saugleistung) - wenn sie blinkt, deutet dies darauf hin, dass der Kohlefilter gereinigt oder ausgetauscht werden muss. Diese Anzeige ist in der Regel deaktiviert. Um die Anzeige zu aktivieren, deaktivieren Sie die Befehle, die Taste T1, indem Sie gleichzeitig die Tasten T2 und T3 drücken. Zuerst blinkt nur die Taste T2, dann blinken sowohl die Tasten T2 als auch T3, um die Aktivierung anzuzeigen.
Wiederholen Sie den Vorgang, um die Anzeige zu deaktivieren. Zuerst blinken die Tasten T2 und T3, dann blinkt nur die Taste T2, um die Deaktivierung anzuzeigen.
T4= Auswahltaste hohe Geschwindigkeit (Saugleistung).
T5= Auswahltaste intensive Geschwindigkeit (Saugleistung) - Dauer 5 Minuten - erneut drücken, um zur
vorhergehenden Einstellung zurückzukehren.
T6= Taste Licht ON/OFF.
Im Falle einer Funktionsstörung trennen Sie das Gerät für mindestens 5 Sekunden durch Abziehen des Steckers vom Stromnetz und schließen Sie es dann wieder an, bevor Sie sich an den Kundendienst wenden. Wenn die Funktionsstörung weiterhin besteht, wenden Sie sich an den Kundendienst.
PFLEGE
- Reinigung: Verwenden Sie zur Reinigung nur ein mit neutralen, flüssigen Reinigungsmitteln angefeuchtetes Tuch. Verwenden Sie keine Werkzeuge oder Instrumente zur Reinigung.
- Fettfilter: Er muss einmal im Monat (oder wenn das Anzeigesystem für die Filtersättigung - falls bei dem betreffenden Modell vorhanden - dies anzeigt) mit nicht aggressiven Reinigungsmitteln manuell oder im Geschirrspüler bei niedriger Temperatur und kurzem Zyklus gereinigt werden.
Beim Reinigen in der Spülmaschine kann sich der Metallfettfilter verfärben, wobei seine Filtereigenschaften in keiner Weise beeinträchtigt werden.
Um den Fettfilter zu entfernen, ziehen Sie am federbelasteten Entriegelungsgriff.
•Kohlefilter (nur für filternde Version): Die
Kartusche muss mindestens alle vier Monate ausgetauscht werden. Sie kann NICHT gereinigt oder wiederaufbereitet werden. Wie im Abschnitt
"Zeichnungen" angegeben: Entfernen Sie die Fettfilter, setzen Sie einen Kohlefilter pro Seite ein und befestigen Sie ihn am Produkt. Die Fettfilter wieder einsetzen.
- Der Kohlefilter hält unangenehme Gerüche zurück, die beim Kochen entstehen. • Die Sättigung des Kohlefilters tritt nach mehr oder weniger langem Gebrauch ein, je nach Art des Kochens und je nachdem, wie regelmäßig der Fettfilter gereinigt wird.
Beleuchtung
- Das Beleuchtungssystem basiert auf der LED-Technologie. Die LEDs gewährleisten eine optimale Beleuchtung, halten bis zu 10 Mal länger als herkömmliche Lampen und sparen 90 % an elektrischer Energie.
- Beleuchtungssystem : Das Beleuchtungssystem kann nicht vom Anwender ausgetauscht werden, wenden Sie sich bitte bei Betriebsstörungen an den Kundendienst.
ENTSORGUNG AM ENDE DER LEBENSDAUER
Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2012/19/EU - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) - gekennzeichnet worden.
Stellen Sie sicher, dass dieses Produkt ordnungsgemäß entsorgt wird. Der Benutzer trägt dazu bei, mögliche negative Umwelt- und Gesundheitsfolgen zu vermeiden. Das Symbol auf dem Produkt oder auf der Begleitdokumentation weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf, sondern bei der entsprechenden Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten abgegeben werden muss. Das Produkt gemäß den lokalen Vorschriften zur Abfallentsorgung beseitigen. Weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling dieses Produkts erhalten Sie von der zuständigen örtlichen Behörde, dem Hausmüllentsorgungsdienst oder dem Geschäft, in dem das Produkt gekauft wurde.
Das Verpackungsmaterial ist zu 100% recyclebar und mit dem Recycling-Symbol gekennzeichnet.
BESTIMMUNGEN
Geräte, die gemäß den folgenden Sicherheitsnormen entwickelt, getestet und hergestellt wurden: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Leistung: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
EMPFEHLUNGEN FÜR DIE VERWENDUNG
Vorschläge für die korrekte Anwendung zur Verringerung der Umweltbelastung: Wenn Sie mit dem Kochen beginnen, schalten Sie das Gerät mit minimaler Geschwindigkeit ein und lassen Sie sie auch nach dem Ende des Kochvorgangs noch einige Minuten eingeschaltet. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen an Rauch und Dampf, wobei die Booster-Funktion nur in Extremfällen verwendet wird. Um die Effizienz des Geruchsminderungssystems aufrechtzuerhalten, sollten Sie den/die Kohlefilter bei Bedarf austauschen. Um den Fettfilter effizient zu halten, reinigen Sie ihn bei Bedarf. Um die Effizienz zu optimieren und den Lärm zu minimieren, verwenden Sie den in diesem Handbuch angegebenen maximalen Durchmesser des Kanalsystems.
FUNKTIONSSTÖRUNGEN
Wenn etwas nicht zu funktionieren scheint, führen Sie die folgenden einfachen Kontrollen durch, bevor Sie den Kundendienst anrufen:
- Wenn die Haube nicht funktioniert:
Prüfen Sie, dass:
-Keine Stromunterbrechung vorliegt.
-Eine Geschwindigkeit gewählt wurde.
- Wenn die Abzugshaube eine unzureichende Leistung aufweist:
Prüfen Sie, dass:
-Die gewählte Motordrehzahl ausreichend für die freigesetzte Menge an Rauch und Dämpfen ist.
-Die Küche ausreichend belüftet ist, um eine Luftzufuhr zu ermöglichen.
-Der Aktivkohlefilter nicht abgenutzt ist (Abzugshaube in Version mit Filter).
- Wenn sich die Abzugshaube während des normalen Betriebs ausgeschaltet hat:
Prüfen Sie, dass:
-keine Stromunterbrechung vorliegt.
-der allpolige Schutzschalter nicht ausgelöst wurde.
Im Falle einer Funktionsstörung trennen Sie das Gerät für mindestens 5 Sekunden durch Abziehen des Steckers vom Stromnetz und schließen Sie es dann wieder an, bevor Sie sich an den Kundendienst wenden. Wenn die Funktionsstörung weiterhin besteht, wenden Sie sich an den Kundendienst.
TECHNISCHE DATEN
| Höhe (cm) Breite (cm) Tiefe (cm) Φ des Abluftrohrs (cm) | ||||
 | 104.5-147.5 | 60-90 36.8 15 | ||
 | 104.5-147.5 | |||
CE

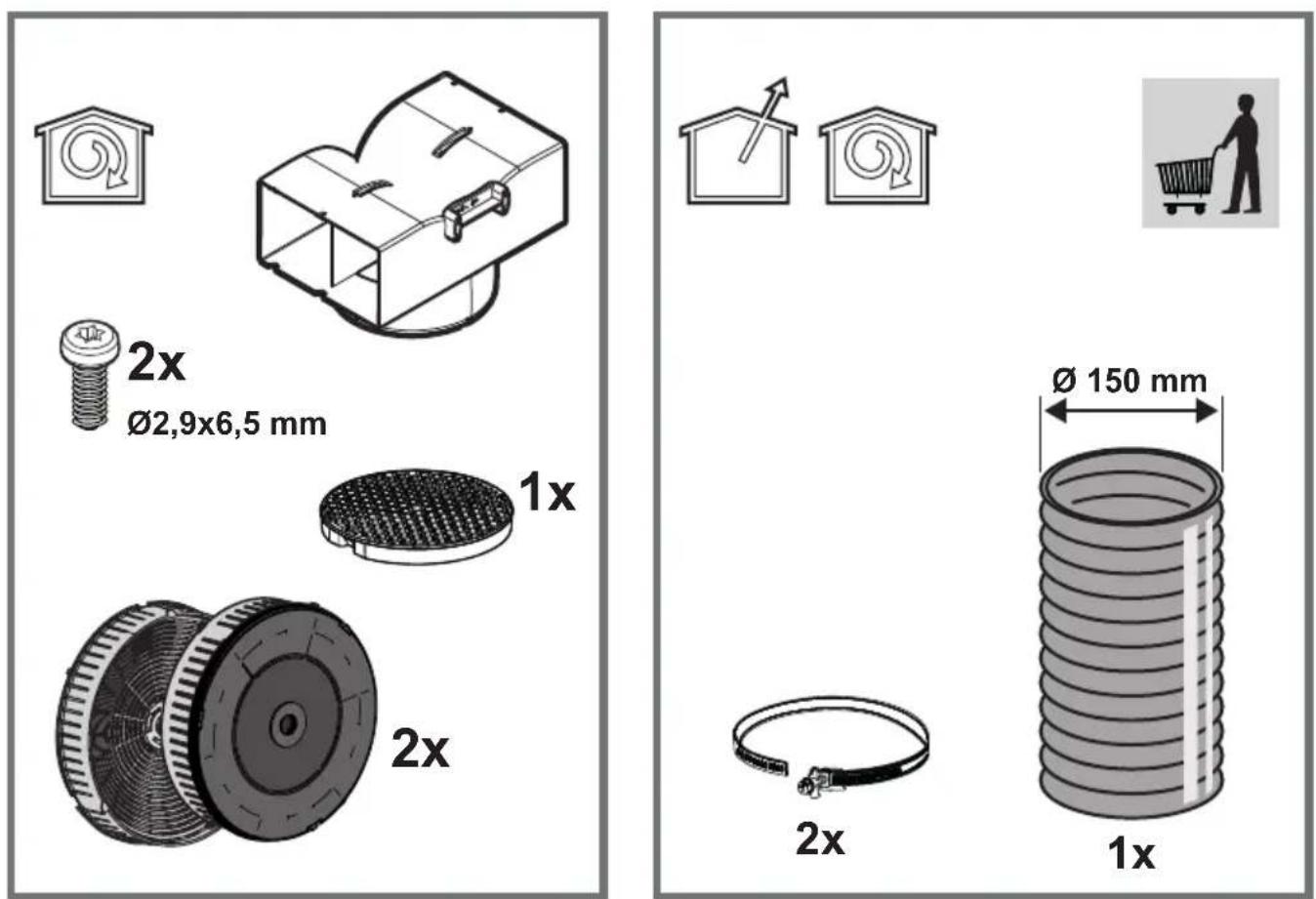

Komponenten, die nicht zum Lieferumfang des Produkts gehören
Zum Herunterladen der Sicherheitshinweise, des Benutzerhandbuchs, des Datenblatts und der Energiedaten:
- Besuchen Sie die Website docs. bauknecht.eu
- Verwenden Sie den QR-Code
- Oder wenden Sie sich an den Kundendienst (unter der im Garantieheft angegebenen Telefonnummer). Wenn Sie sich an den Kunden-dienst wenden, geben Sie bitte die Codes auf dem Typenschild des Produkts an.
