ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DBTR 9190 BAUKNECHT

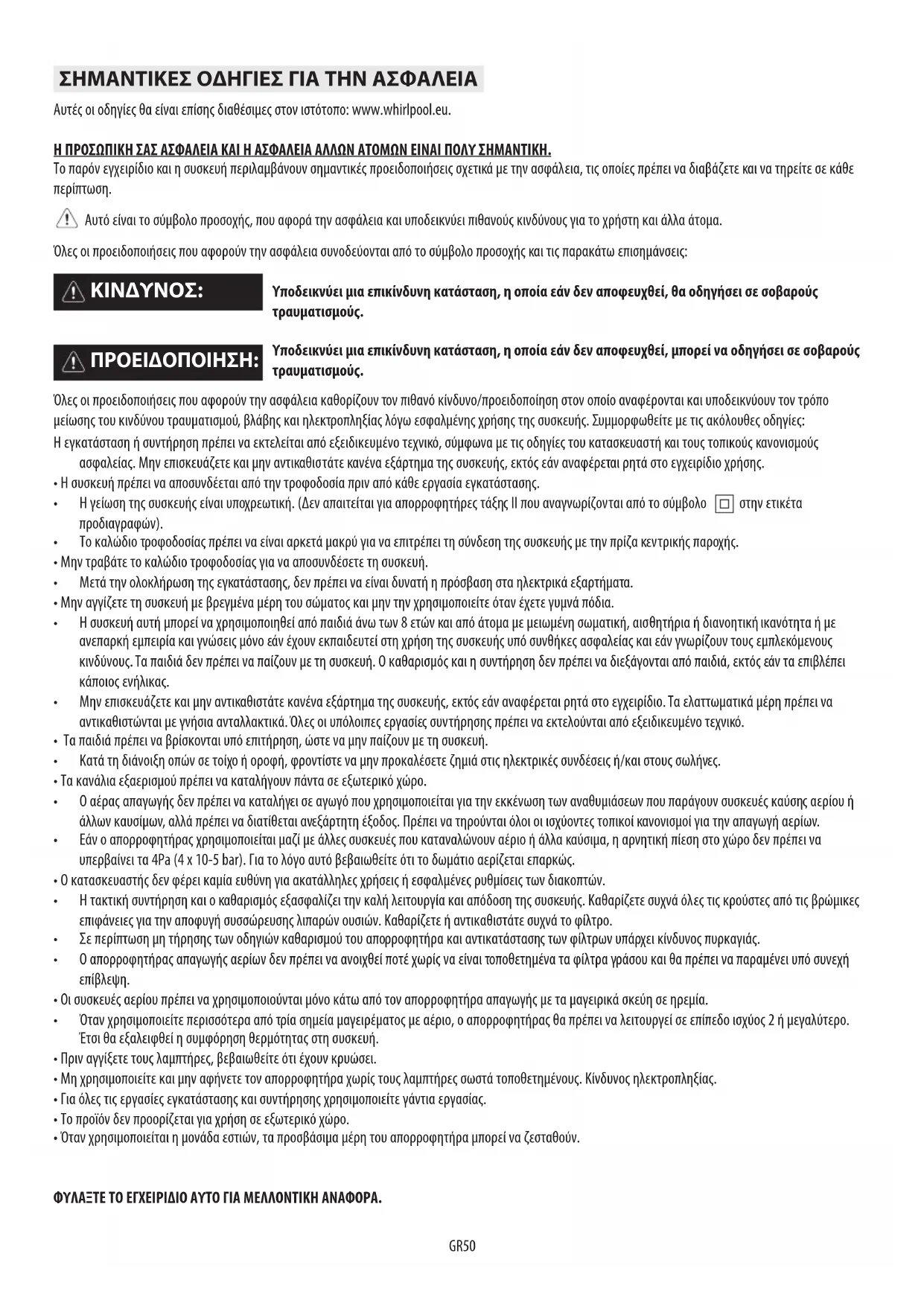

dΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Αυτές οι οδηγίες θα είναι επίσης διαθέσιμες στον ιστότοπο: www.whirlpool.eu. Η ΠΡΟΣΩΠΙΚΗ ΣΑΣ ΑΣΦΑΛΕΙΑ ΚΑΙ Η ΑΣΦΑΛΕΙΑ ΑΛΛΩΝ ΑΤΟΜΩΝ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΗ. Το παρόν εγχειρίδιο και η συσκευή περιλαμβάνουν σημαντικές προειδοποιήσεις σχετικά με την ασφάλεια, τις οποίες πρέπει να διαβάζετε και να τηρείτε σε κάθε

Αυτό είναι το σύμβολο προσοχής, που αφορά την ασφάλεια και υποδεικνύει πιθανούς κινδύνους για το χρήστη και άλλα άτομα. Όλες οι προειδοποιήσεις που αφορούν την ασφάλεια συνοδεύονται από το σύμβολο προσοχής και τις παρακάτω επισημάνσεις: Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, θα οδηγήσει σε σοβαρούς τραυματισμούς. Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. Όλες οι προειδοποιήσεις που αφορούν την ασφάλεια καθορίζουν τον πιθανό κίνδυνο/προειδοποίηση στον οποίο αναφέρονται και υποδεικνύουν τον τρόπο μείωσης του κινδύνου τραυματισμού, βλάβης και ηλεκτροπληξίας λόγω εσφαλμένης χρήσης της συσκευής. Συμμορφωθείτε με τις ακόλουθες οδηγίες: Η εγκατάσταση ή συντήρηση πρέπει να εκτελείται από εξειδικευμένο τεχνικό, σύμφωνα με τις οδηγίες του κατασκευαστή και τους τοπικούς κανονισμούς ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο εγχειρίδιο χρήσης.

• Η συσκευή πρέπει να αποσυνδέεται από την τροφοδοσία πριν από κάθε εργασία εγκατάστασης.

• Η γείωση της συσκευής είναι υποχρεωτική. (Δεν απαιτείται για απορροφητήρες τάξης II που αναγνωρίζονται από το σύμβολο στην ετικέτα προδιαγραφών).

• Το καλώδιο τροφοδοσίας πρέπει να είναι αρκετά μακρύ για να επιτρέπει τη σύνδεση της συσκευής με την πρίζα κεντρικής παροχής.

• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή.

• Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα.

• Μην αγγίζετε τη συσκευή με βρεγμένα μέρη του σώματος και μην την χρησιμοποιείτε όταν έχετε γυμνά πόδια.

• Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά άνω των 8 ετών και από άτομα με μειωμένη σωματική, αισθητήρια ή διανοητική ικανότητα ή με ανεπαρκή εμπειρία και γνώσεις μόνο εάν έχουν εκπαιδευτεί στη χρήση της συσκευής υπό συνθήκες ασφαλείας και εάν γνωρίζουν τους εμπλεκόμενους κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να διεξάγονται από παιδιά, εκτός εάν τα επιβλέπει κάποιος ενήλικας.

• Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο εγχειρίδιο. Τα ελαττωματικά μέρη πρέπει να αντικαθιστώνται με γνήσια ανταλλακτικά. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από εξειδικευμένο τεχνικό.

• Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να μην παίζουν με τη συσκευή.

• Κατά τη διάνοιξη οπών σε τοίχο ή οροφή, φροντίστε να μην προκαλέσετε ζημιά στις ηλεκτρικές συνδέσεις ή/και στους σωλήνες.

• Τα κανάλια εξαερισμού πρέπει να καταλήγουν πάντα σε εξωτερικό χώρο.

• Ο αέρας απαγωγής δεν πρέπει να καταλήγει σε αγωγό που χρησιμοποιείται για την εκκένωση των αναθυμιάσεων που παράγουν συσκευές καύσης αερίου ή άλλων καυσίμων, αλλά πρέπει να διατίθεται ανεξάρτητη έξοδος. Πρέπει να τηρούνται όλοι οι ισχύοντες τοπικοί κανονισμοί για την απαγωγή αερίων.

• Εάν ο απορροφητήρας χρησιμοποιείται μαζί με άλλες συσκευές που καταναλώνουν αέριο ή άλλα καύσιμα, η αρνητική πίεση στο χώρο δεν πρέπει να υπερβαίνει τα 4Pa (4 x 10-5 bar). Για το λόγο αυτό βεβαιωθείτε ότι το δωμάτιο αερίζεται επαρκώς.

• Ο κατασκευαστής δεν φέρει καμία ευθύνη για ακατάλληλες χρήσεις ή εσφαλμένες ρυθμίσεις των διακοπτών.

• Η τακτική συντήρηση και ο καθαρισμός εξασφαλίζει την καλή λειτουργία και απόδοση της συσκευής. Καθαρίζετε συχνά όλες τις κρούστες από τις βρώμικες επιφάνειες για την αποφυγή συσσώρευσης λιπαρών ουσιών. Καθαρίζετε ή αντικαθιστάτε συχνά το φίλτρο.

• Σε περίπτωση μη τήρησης των οδηγιών καθαρισμού του απορροφητήρα και αντικατάστασης των φίλτρων υπάρχει κίνδυνος πυρκαγιάς.

• Ο απορροφητήρας απαγωγής αερίων δεν πρέπει να ανοιχθεί ποτέ χωρίς να είναι τοποθετημένα τα φίλτρα γράσου και θα πρέπει να παραμένει υπό συνεχή

• Οι συσκευές αερίου πρέπει να χρησιμοποιούνται μόνο κάτω από τον απορροφητήρα απαγωγής με τα μαγειρικά σκεύη σε ηρεμία.

• Όταν χρησιμοποιείτε περισσότερα από τρία σημεία μαγειρέματος με αέριο, ο απορροφητήρας θα πρέπει να λειτουργεί σε επίπεδο ισχύος 2 ή μεγαλύτερο. Έτσι θα εξαλειφθεί η συμφόρηση θερμότητας στη συσκευή.

• Πριν αγγίξετε τους λαμπτήρες, βεβαιωθείτε ότι έχουν κρυώσει.

• Μη χρησιμοποιείτε και μην αφήνετε τον απορροφητήρα χωρίς τους λαμπτήρες σωστά τοποθετημένους. Κίνδυνος ηλεκτροπληξίας.

• Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας.

• Το προϊόν δεν προορίζεται για χρήση σε εξωτερικό χώρο.

• Όταν χρησιμοποιείται η μονάδα εστιών, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να ζεσταθούν. ΦΥΛΑΞΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΑΥΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

GR50Μετά την αποσυσκευασία, ελέγξτε τη συσκευή για τυχόν ζημιές κατά τη μεταφορά. Εάν υπάρχει κάποιο πρόβλημα, επικοινωνήστε με τον αντιπρόσωπο ή με το πλησιέστερο κέντρο εξυπηρέτησης πελατών. Για να αποφευχθούν τυχόν ζημιές, αφαιρείτε τη συσκευή από τη συσκευασία φελιζόλ μόνο κατά τη στιγμή της εγκατάστασης. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ το προϊόν αυτό έχει μεγάλο βάρος. Η ανύψωση και η εγκατάσταση του απορροφητήρα πρέπει να πραγματοποιείται από δύο ή περισσότερα άτομα. Η ελάχιστη απόσταση μεταξύ του στηρίγματος των μαγειρικών σκευών πάνω στην κουζίνα και του κάτω μέρους του απορροφητήρα δεν πρέπει να είναι μικρότερη από 50 cm για ηλεκτρικές κουζίνες και 65 cm για κουζίνες αερίου ή μεικτές. Πριν από την εγκατάσταση, ελέγξτε επίσης τις ελάχιστες αποστάσεις που αναφέρονται στο εγχειρίδιο της κουζίνας. Εάν στις οδηγίες εγκατάστασης της κουζίνας συνιστάται μεγαλύτερη απόσταση μεταξύ της κουζίνας και του απορροφητήρα, ακολουθήστε τις σχετικές οδηγίες. ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣ Βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών της συσκευής αντιστοιχεί στην τάση του δικτύου. Οι πληροφορίες αυτές μπορεί να αναγράφονται στο εσωτερικό του απορροφητήρα, κάτω από το φίλτρο για λίπη. Η αντικατάσταση του καλωδίου τροφοδοσίας (τύπου H05 VV-F 3 x 0,75 mm²) πρέπει να πραγματοποιείται από εξειδικευμένο ηλεκτρολόγο. Επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις. Εάν ο απορροφητήρας διαθέτει φις, συνδέστε το σε μια πρίζα που πληροί τους ισχύοντες κανονισμούς και βρίσκεται σε σημείο με εύκολη πρόσβαση μετά την εγκατάσταση. Εάν δεν υπάρχει φις (απευθείας σύνδεση στο δίκτυο) ή εάν η πρίζα δεν βρίσκεται σε σημείο με εύκολη πρόσβαση, πρέπει να εγκατασταθεί ένας τυπικός διπολικός διακόπτης που παρέχει τη δυνατότητα πλήρους απομόνωσης από το δίκτυο στις συνθήκες της κατηγορίας υπέρτασης ΙΙΙ σύμφωνα με τους κανονισμούς εγκατάστασης. ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ Πριν τη χρήση Αφαιρέστε τα προστατευτικά από χαρτόνι, την προστατευτική μεμβράνη και τις αυτοκόλλητες ετικέτες από τα εξαρτήματα. Ελέγξτε τη συσκευή για τυχόν ζημιές κατά τη μεταφορά. Κατά τη διάρκεια της χρήσης Για να αποφευχθούν τυχόν ζημιές, μην τοποθετείτε βάρος πάνω στη συσκευή. Μην εκθέτετε τη συσκευή σε ατμοσφαιρικούς παράγοντες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Απόρριψη συσκευασίας Το υλικό συσκευασίας είναι 100% ανακυκλώσιμο, όπως δείχνει το σύμβολο ανακύκλωσης . Συνεπώς, τα διάφορα μέρη της συσκευασίας πρέπει να απορρίπτονται κατάλληλα και σύμφωνα με τους τοπικούς κανονισμούς για την απόρριψη αποβλήτων. Απόρριψη του προϊόντος

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την ευρωπαϊκή οδηγία 2002/96/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). - Η σωστή απόρριψη αυτού του προϊόντος συμβάλλει στην αποτροπή πιθανών επιβλαβών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία λόγω ακατάλληλου χειρισμού των αποβλήτων του προϊόντος αυτού. - Το σύμβολο στο προϊόν ή στα συνοδευτικά έγγραφα υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να υποβάλλεται σε επεξεργασία όπως τα οικιακά απόβλητα, αλλά να παραδίδεται στο ειδικό κέντρο συλλογής για την ανακύκλωση ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Απόρριψη οικιακών συσκευώ

• Η συσκευή αυτή έχει κατασκευαστεί από ανακυκλώσιμα ή επαναχρησιμοποιούμενα υλικά. Η απόρριψη της συσκευής πρέπει να γίνεται σύμφωνα με τους τοπικούς κανονισμούς απόρριψης αποβλήτων. Πριν από την απόρριψη, κόψτε το καλώδιο τροφοδοσίας.

• Για περαιτέρω πληροφορίες σχετικά με την επεξεργασία, τη συλλογή και την ανακύκλωση οικιακών ηλεκτρικών συσκευών, επικοινωνήστε με τις αρμόδιες τοπικές αρχές, την υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα πώλησης της συσκευής. ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Δήλωση συμμόρφωσης

• Η συσκευή αυτή έχει σχεδιαστεί, κατασκευαστεί και διατεθεί στην αγορά σύμφωνα με: - τις προδιαγραφές ασφαλείας της οδηγίας 2006/95/ΕΚ για τη «Χαμηλή τάση» (η οποία αντικαθιστά την οδηγία 73/23/ΕΟΚ και τις μετέπειτα τροποποιήσεις της),

οι απαιτήσεις οικολογικού σχεδιασμού των ευρωπαϊκών κανονισμών υπ’ αριθμ. 65/2014, και υπ’ αριθμ. 66/2014 σε συμμόρφωση με το ευρωπαϊκό πρότυπο EN 61591 - οι απαιτήσεις προστασίας της οδηγίας 2004/108/ΕΚ για την «ΗΜΣ». Η ηλεκτρική ασφάλεια της συσκευής εξασφαλίζεται μόνο όταν η συσκευή είναι συνδεδεμένη σωστά σε εγκεκριμένο σύστημα γείωσης. Συμβουλές εξοικονόμησης ενέργεια

Ενεργοποιήστε τον απορροφητήρα σε ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα και διατηρήστε τον σε λειτουργία για λίγα λεπτά αφού τελειώσετε το μαγείρεμα.

• Αυξήστε την ταχύτητα μόνο στην περίπτωση μεγάλης ποσότητας καπνού και ατμών και χρησιμοποιήστε τις ταχύτητες ενίσχυσης μόνο σε ακραίες καταστάσεις.

• Αντικαταστήστε τα φίλτρα άνθρακα όταν απαιτείται για να διατηρηθεί η καλή αποδοτικότητα μείωσης των οσμών.

• Καθαρίστε τα φίλτρα γράσου όταν απαιτείται για να διατηρηθεί η καλή αποδοτικότητα του φίλτρου γράσου.

• Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος σωλήνων που υποδεικνύεται στο παρόν εγχειρίδιο για να βελτιστοποιήσετε την αποδοτικότητα και να ελαχιστοποιήσετε το θόρυβο. GR51Η συσκευή δεν λειτουργεί:

• Ελέγξτε εάν υπάρχει κεντρική ηλεκτρική παροχή και εάν η συσκευή είναι συνδεδεμένη στην ηλεκτρική παροχή

• Απενεργοποιήστε τη συσκευή και εκκινήστε την ξανά για να δείτε εάν η βλάβη επιμένει. Το επίπεδο αναρρόφησης του απορροφητήρα δεν είναι επαρκές:

• Ελέγξτε την ταχύτητα αναρρόφησης και ρυθμίστε την, εάν απαιτείται.

• Ελέγξτε ότι τα φίλτρα είναι καθαρά

• Ελέγξτε εάν οι αεραγωγοί είναι φραγμένοι. Το φως δεν λειτουργεί.

• Ελέγξτε τον λαμπτήρα και αντικαταστήστε τον εάν απαιτείται

• Ελέγξτε ότι ο λαμπτήρας έχει τοποθετηθεί σωστά. Πριν καλέσετε το Σέρβις: 1. Δείτε εάν μπορείτε να επιλύσετε το πρόβλημα μόνοι σας με τη βοήθεια των υποδείξεων που παρέχονται στον «Οδηγό ανεύρεσης βλαβών».

2. Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή για να διαπιστώσετε εάν η βλάβη παραμένει.

Εάν μετά τους παραπάνω ελέγχους η βλάβη ακόμη υπάρχει, επικοινωνήστε με το πλησιέστερο Σέρβις. Πάντα να αναφέρετε:

• Μια σύντομη περιγραφή της βλάβης.

• Τον ακριβή τύπο και μοντέλο της συσκευής

• τον αριθμό Service (ο αριθμός μετά την ένδειξη «Service» στην πινακίδα τεχνικών στοιχείων) που βρίσκεται στο εσωτερικό της συσκευής. Ο αριθμός Service υποδεικνύεται και στο φυλλάδιο της εγγύησης

• Την πλήρη διεύθυνσή σας

• Τον τηλεφωνικό αριθμό σας. Εάν απαιτούνται οποιεσδήποτε επισκευές, επικοινωνήστε με εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών (για εγγύηση ότι θα χρησιμοποιηθούν γνήσια ανταλλακτικά και οι επισκευές θα διεξαχθούν σωστά). ΟΔΗΓΟΣ ΑΝΕΥΡΕΣΗΣ ΒΛΑΒΩΝ

- Μην χρησιμοποιείτε ατμοκαθαριστές. - Αποσυνδέετε τη συσκευή από την τροφοδοσία. ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε διαβρωτικά ή λειαντικά καθαριστικά. Σε περίπτωση τυχαίας επαφής των προϊόντων αυτών με τη συσκευή, καθαρίστε αμέσως με ένα υγρό πανί. ΣΗΜΑΝΤΙΚΟ: Ο χάλυβας του απορροφητήρα έχει υποστεί επιφανειακή επεξεργασία με iXelium. Για να το καθαρίσετε, συνεχίστε ως εξής:

• Χρησιμοποιήστε ένα μαλακό πανί (κατά προτίμηση μικροΐνες) υγραμένο με νερό ή συνηθισμένο καθαριστικό για τζάμια.

• Μην χρησιμοποιείτε χαρτοπετσέτες, επειδή μπορεί να αφήνουν σημάδια και κομματάκια χαρτιού στον απορροφητήρα.

• Μη χρησιμοποιείτε λειαντικά ή διαβρωτικά προϊόντα ή προϊόντα με βάσει τη χλωρίνη ή σύρμα καθαρισμού.

• Μην χρησιμοποιείτε εξοπλισμό ατμού.

• Μην χρησιμοποιείτε εύφλεκτα προϊόντα.

• Μην αφήνετε όξινες ή αλκαλικές ουσίες, όπως ξύδι, μουστάρδα, αλάτι, ζάχαρη ή χυμό λεμονιού επάνω στον απορροφητήρα. Χρησιμοποιείτε ειδικά απορρυπαντικά για τον καθαρισμό της συσκευής και ακολουθείτε τις οδηγίες του κατασκευαστή. ΣΗΜΑΝΤΙΚΟ: Καθαρίστε τα φίλτρα τουλάχιστον μία φορά τον μήνα για να αφαιρέσετε τα υπολείμματα λαδιού και γράσου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΑΘΑΡΙΣΜΟΣ IXELIUM GR52GR53 - χρησιμοποιείτε προστατευτικά γάντια. - αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο. ΦΙΛΤΡΑ ΓΙΑ ΛΙΠΗ Το μεταλλικό φίλτρο για λίπη έχει απεριόριστη διάρκεια και πρέπει να πλένεται μία φορά το μήνα στο χέρι ή στο πλυντήριο πιάτων σε χαμηλές θερμοκρασίες και σε σύντομο κύκλο. Μετά το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για λίπη μπορεί να θαμπώσει, χωρίς ωστόσο να μειωθεί η αποτελεσματικότητά του. Αφαιρέστε τη λαβή για να βγάλετε το φίλτρο. Μετά το πλύσιμο και το στέγνωμα του φίλτρου, ακολουθήστε την αντίστροφη διαδικασία για να το τοποθετήσετε ξανά.

SOSTITUZIONE DELLE LAMPADE

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica. Per la sostituzione rivolgersi al servizio assistenza tecnica. ΦΙΛΤΡΟ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ (μόνο για μοντέλα με λειτουργία φιλτραρίσματος) Συγκρατεί τις δυσάρεστες οσμές από το μαγείρεμα. Αντικαθιστάτε το φίλτρο ενεργού άνθρακα κάθε 4 μήνες Τοποθέτηση ή αντικατάσταση του φίλτρου ενεργού άνθρακα

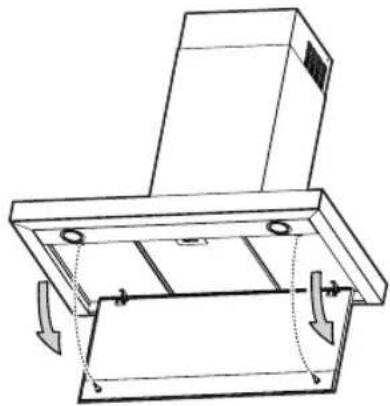

1. Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό δίκτυο.

2. Ανοίξτε και αφαιρέστε από τη θέση του τον πίνακα αναρρόφησης.

3. Αφαιρέστε τα φίλτρα για λίπη.

4. Τοποθετήστε ένα φίλτρο ενεργού άνθρακα σε κάθε πλευρά, καλύπτοντας και τις δύο

προστατευτικές σχάρες της φτερωτής του μοτέρ. Περιστρέψτε δεξιόστροφα τα φίλτρα, ώστε να τα ασφαλίσετε στους κεντρικούς πείρους. Για την αφαίρεση, ακολουθήστε την ίδια διαδικασία με αντίστροφη σειρά. Τοποθετήστε ξανά τα φίλτρα για λίπη και τον πίνακα αναρρόφησης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΣΥΝΤΗΡΗΣΗGR54 Ο απορροφητήρας έχει σχεδιαστεί για να τοποθετείται και να λειτουργεί ως "Έκδοση απαγωγής" ή ως "Έκδοση φιλτραρισματος αέρα". Σημείωση: το μοντέλο με ηλεκτρική βαλβίδα μπορεί να λειτουργήσει μόνο στην "Έκδοση απαγωγής" και ο σωλήνας εξαγωγής πρέπει να συνδέεται σε μια περιφερική μονάδα αναρρόφησης. Λειτουργία απαγωγής Οι υδρατμοί αναρροφώνται και διοχετεύονται προς το εξωτερικό μέσω ενός σωλήνα απαγωγής (δεν παρέχεται) που συνδέεται στο ρακόρ εξόδου αέρα του απορροφητήρα. Ανάλογα με το σωλήνα απαγωγής, χρησιμοποιήστε την κατάλληλη μέθοδο στερέωσης του σωλήνα στο ρακόρ εξόδου αέρα. ΣΗΜΑΝΤΙΚΟ: Εάν το φίλτρο ενεργού άνθρακα είναι ήδη τοποθετημένο, πρέπει να το αφαιρέσετε. Λειτουργία φιλτραρίσματος αέρα Ο αέρας διέρχεται από ένα ή περισσότερα φίλτρα ενεργού άνθρακα, φιλτράρεται και ανακυκλώνεται στο χώρο. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η ανακύκλωση του αέρα εκτελείται σωστά. Εάν ο απορροφητήρας δεν διαθέτει φίλτρο ενεργού άνθρακα, πρέπει να το παραγγείλετε και να το τοποθετήσετε πριν από τη χρήση. Η εγκατάσταση του απορροφητήρα πρέπει να εκτελείται σε καθαρό χώρο, μακριά από παράθυρα, πόρτες και πηγές θερμότητας. Ο απορροφητήρας παρέχεται με όλα τα απαραίτητα υλικά για την εγκατάσταση στους περισσότερους τοίχους/οροφές. Παρόλα αυτά είναι απαραίτητο να απευθυνθείτε σε έναν έμπειρο τεχνίτη ώστε να βεβαιωθείτε για την καταλληλότητα των υλικών ανάλογα με τον τύπο τοίχου/οροφής. Πλαϊνά ντουλάπια Πλαϊνά ντουλάπια κεντρική γραμμή 65 cm (κουζίνες αερίου ή μικτές) 50 cm (ηλεκτρικές κουζίνες) επιφάνεια εστιών 1200 mm min (φαρδύ μοντέλο 120cm) 900 mm min (φαρδύ μοντέλο 90cm) 700 mm min (φαρδύ μοντέλο 70cm) 600 mm min (φαρδύ μοντέλο 60cm) ΠΑΡΕΧΟΜΕΝΑ ΥΛΙΚΑ ΕΓΚΑΤΑΣΤΑΣΗ - ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΔΙΑΣΤΑΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Αφαιρέστε όλα τα εξαρτήματα από τις συσκευασίες. Ελέγξτε εάν περιλαμβάνονται όλα τα εξαρτήματα.

• Συναρμολογημένος απορροφητήρας με μοτέρ, λαμπτήρες και τοποθετημένα φίλτρα για λίπη.

• Οδηγίες τοποθέτησης και χρήσης

• Τηλεσκοπικοί απαγωγοί

• Βάση στερέωσης απαγωγών

• 1 εκτροπέας (για λειτουργία φιλτραρίσματος)

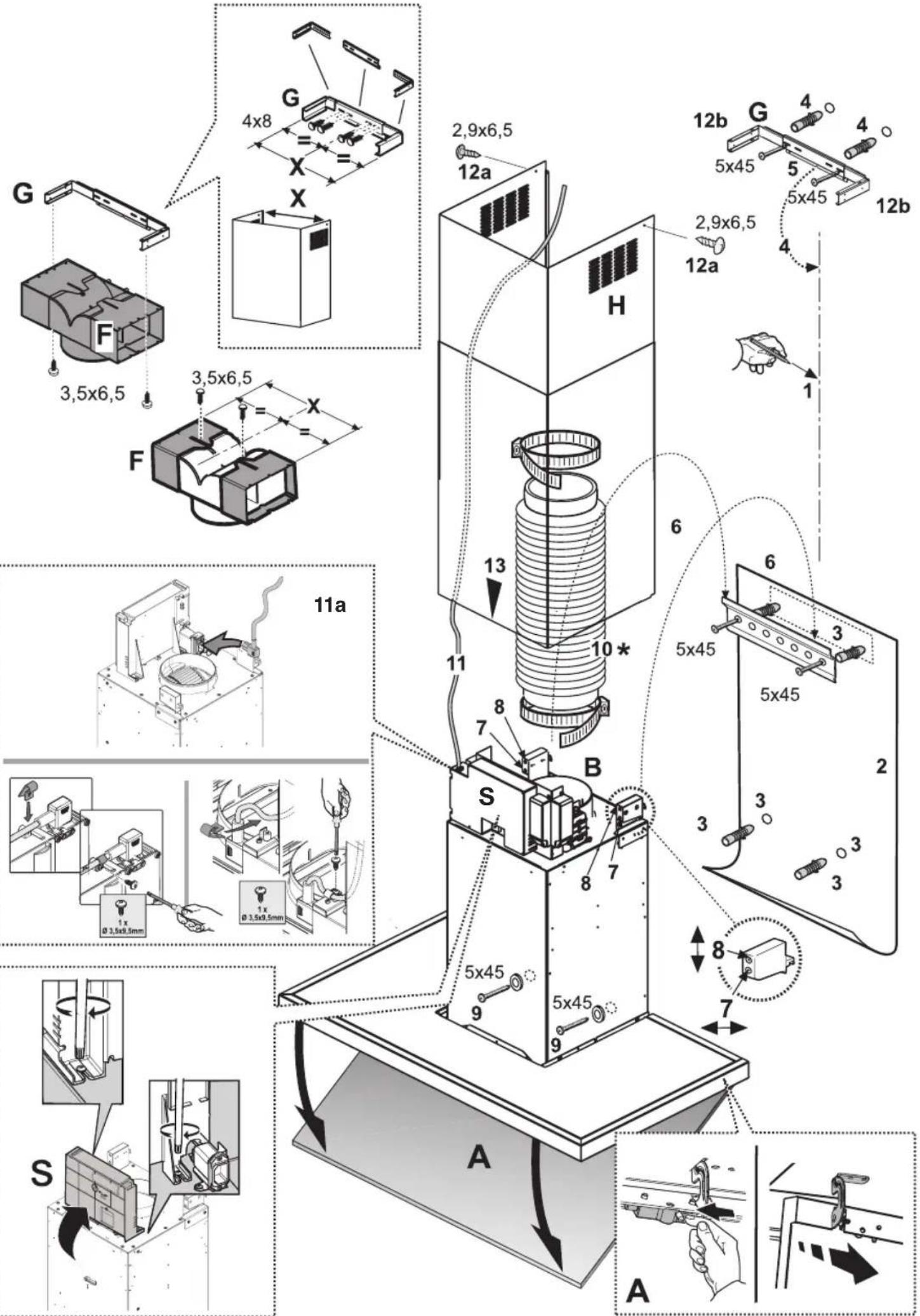

• 1 βάση στερέωσης απορροφητήραGR55 Οι αριθμοί των παρακάτω οδηγιών αναφέρονται στα σχέδια που παρέχονται στις τελευταίες σελίδες του παρόντος εγχειριδίου με την αντίστοιχη αρίθμηση. Πριν προχωρήσετε στην εγκατάσταση: - αφαιρέστε το περιμετρικό πλαίσιο αναρρόφησης «A» - πιέστε προς τα αριστερά το μοχλό που υπάρχει στο κάτω μέρος του πλαισίου - αποσυνδέστε το πλαίσιο από τα στηρίγματα - αφαιρέστε το(α) φίλτρο(α) για λίπη στη συνέχεια - αφαιρέστε την ταινία στερέωσης του κουτιού της ηλεκτρονικής μονάδας «S» στο κιβώτιο του μοτέρ - σφίξτε πλήρως τις ήδη εν μέρει σφιγμένες βίδες, οι οποίες στερεώνουν το κουτί της ηλεκτρονικής μονάδας «S» στο κιβώτιο του μοτέρ. Σημείωση: το κουτί «S» μπορεί να στερεωθεί προσωρινά πάνω ή στο πλάι του κιβωτίου του μοτέρ. Η εικόνα είναι απλώς ενδεικτική.

1. Με ένα μολύβι, σχεδιάστε μια κεντρική γραμμή στον τοίχο έως την οροφή για διευκόλυνση της εγκατάστασης.

2. Τοποθετήστε τον οδηγό διάτρησης στον τοίχο: η κατακόρυφη κεντρική γραμμή στον οδηγό διάτρησης πρέπει να αντιστοιχεί στην κεντρική γραμμή που σχεδιάσατε στον τοίχο. Επίσης, το κάτω άκρο του οδηγού διάτρησης αντιστοιχεί στο κάτω άκρο του απορροφητήρα. 3. Τοποθετήστε την κάτω βάση στερέωσης στον οδηγό διάτρησης με τέτοιο τρόπο, ώστε να συμπίπτει με το ορθογώνιο που έχει σχεδιαστεί. Σημειώστε τις δύο εξωτερικές οπές και ανοίξτε τις. Σημείωση: Ανοίγετε πάντα όλες τις οπές που υπάρχουν στον οδηγό διάτρησης: οι 2 άνω οπές χρησιμοποιούνται για την τοποθέτηση του απορροφητήρα, ενώ οι κάτω οπές (συνήθως 1 κεντρική ή πολλές πλαϊνές) χρησιμοποιούνται για την οριστική στερέωση και ασφάλιση. Αφαιρέστε τον οδηγό διάτρησης, τοποθετήστε τα ούπα στον τοίχο και στερεώστε με 2 βίδες 5 x 45 mm τη βάση στερέωσης του απορροφητήρα. 4. Τοποθετήστε τη βάση στερέωσης απαγωγών «G» στον τοίχο που εφάπτεται με την οροφή, χρησιμοποιήστε τη βάση στερέωσης απαγωγών ως οδηγό διάτρησης (το μικρό άνοιγμα στη βάση στερέωσης, εάν υπάρχει, πρέπει να συμπίπτει με την κατακόρυφη γραμμή που σχεδιάσατε προηγουμένως στον τοίχο), σχεδιάστε με το μολύβι 2 οπές, ανοίξτε τις (Ø 8 mm) και τοποθετήστε 2 ούπα.

5. Τοποθετήστε τη βάση στερέωσης απαγωγών στον τοίχο με 2 βίδες 5x45 mm.

6. Κρεμάστε τον απορροφητήρα στην κάτω βάση στερέωσης.

7. Ρυθμίστε την απόσταση του απορροφητήρα από τον τοίχο.

8. Προσαρμόστε την οριζόντια θέση του απορροφητήρα.

9. Στερεώστε οριστικά τον απορροφητήρα στον τοίχο (ΥΠΟΧΡΕΩΤΙΚΟ!!).

10. Συνδέστε ένα σωλήνα (ο σωλήνας και τα κολάρα στερέωσης δεν παρέχονται, πρέπει να τα προμηθευτείτε ξεχωριστά) για την εξαγωγή των αερίων στο δακτύλιο σύνδεσης πάνω από τη μονάδα του μοτέρ αναρρόφησης. Στην περίπτωση απορροφητήρα με λειτουργία αναρρόφησης, το άλλο άκρο του σωλήνα πρέπει να συνδεθεί σε ένα σύστημα εξαγωγής αερίων προς τα έξω. Σε περίπτωση χρήσης του απορροφητήρα στη λειτουργία φιλτραρίσματος, τοποθετήστε στη βάση στερέωσης απαγωγών «G» τον εκτροπέα «F» και συνδέστε το άλλο άκρο του σωλήνα στο δακτύλιο σύνδεσης που υπάρχει στον εκτροπέα «F». 11. Εκτελέστε την ηλεκτρική σύνδεση. Τοποθετήστε το καλώδιο τροφοδοσίας στην ειδική υποδοχή και ασφαλίστε το με το σφιγκτήρα καλωδίου (11a).

12. Τοποθετήστε τους απαγωγούς και στερεώστε τους στο πάνω μέρος με 2 βίδες (12a) στη βάση στερέωσης απαγωγών «G» (12b).

13. Μετακινήστε το κάτω τμήμα του απαγωγού στην ειδική υποδοχή πάνω από τον απορροφητήρα καλύπτοντας πλήρως το σύστημα αναρρόφησης. Τοποθετήστε ξανά το(α) φίλτρο(α) για λίπη. Αφαιρέστε το περιμετρικό πλαίσιο αναρρόφησης ΣΗΜΑΝΤΙΚΟ: ελέγχετε πάντα εάν το πλαίσιο έχει στερεωθεί καλά στη θέση του. Ελέγξτε εάν ο απορροφητήρας λειτουργεί ανατρέχοντας στην παράγραφο «Περιγραφή και χρήση του απορροφητήρα». ΕΓΚΑΤΑΣΤΑΣΗ - ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣGR56

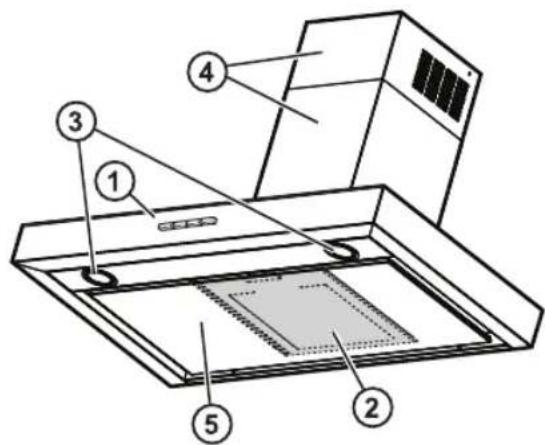

1. Πίνακας διακοπτών.

2. Φίλτρα για λίπη (πάνω από το περιμετρικό πλαίσιο αναρρόφησης).

4. Τηλεσκοπικός απαγωγός.

5. Περιμετρικό πλαίσιο αναρρόφησης.

1. Ενεργοποίηση/απενεργοποίηση κινητήρα

2. επιλογή (αύξηση/μείωση) ταχύτητας

ενδεικτικές λυχνίες: α. ταχύτητα ελάχιστης αναρρόφησης που χρησιμοποιείται β. ταχύτητα μέσης αναρρόφησης που χρησιμοποιείται γ. ταχύτητα μέγιστης αναρρόφησης που χρησιμοποιείται δ. ταχύτητα εντατικής αναρρόφησης που χρησιμοποιείται ΣΗΜ. = η ταχύτητα εντατικής αναρρόφησης ελέγχεται από χρονοδιακόπτη και διαρκεί 5 λεπτά. Στη συνέχεια, ο απορροφητήρας επιστρέφει στη μέση ταχύτητα.

3. Ενεργοποίηση/Απενεργοποίηση φώτων

ΣΗΜ. = η ένταση του οπίσθιου φωτισμού των διακοπτών αυξάνεται όταν χρησιμοποιείται η λειτουργία. ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΧΡΗΣΗ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ - Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο Καθαρισμός του περιμετρικού πλαισίου αναρρόφησης Αποσυναρμολόγηση: τραβήξτε το πλαίσιο (ΜΠΡΟΣΤΙΝΗ ΠΛΕΥΡΑ) με δύναμη προς τα κάτω. Καθαρισμός: Το πλαίσιο αναρρόφησης πρέπει να καθαρίζεται με την ίδια συχνότητα όπως το φίλτρο για λίπη. Το πλαίσιο αναρρόφησης είναι κατασκευασμένο από χάλυβα με επιφανειακή επεξεργασία iXelium. Συνεπώς, για τον καθαρισμό του, ακολουθήστε την παρακάτω διαδικασία:

• Χρησιμοποιείτε μαλακό πανί (καλύτερα από μικροΐνες) και νερό ή καθαριστικό για τα τζάμια.

• Δεν συνιστάται να χρησιμοποιείτε χαρτί που μπορεί να αφήσει υπολείμματα και δακτυλίους στο πλαίσιο.

• Μη χρησιμοποιείτε αποξεστικά ή διαβρωτικά προϊόντα, προϊόντα με βάση το χλώριο ή σύρματα.

• Μη χρησιμοποιείτε συσκευές καθαρισμού με ατμό.

• Μη χρησιμοποιείτε εύφλεκτα προϊόντα.

• Μην αφήνετε πάνω στο πλαίσιο όξινες ή αλκαλικές ουσίες, όπως ξίδι, μουστάρδα, αλάτι, ζάχαρη ή χυμό λεμονιού. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΟΙΝΟΠΝΕΥΜΑ! Συναρμολόγηση: Το πλαίσιο πρέπει να στερεωθεί στο μπροστινό μέρος στους πείρους που υπάρχουν για το σκοπό αυτό στην επιφάνεια του απορροφητήρα. ΣΗΜΑΝΤΙΚΟ: Ελέγχετε πάντα εάν το πλαίσιο έχει στερεωθεί καλά στη θέση του. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
