MANUALE UTENTE DBTR 9190 BAUKNECHT

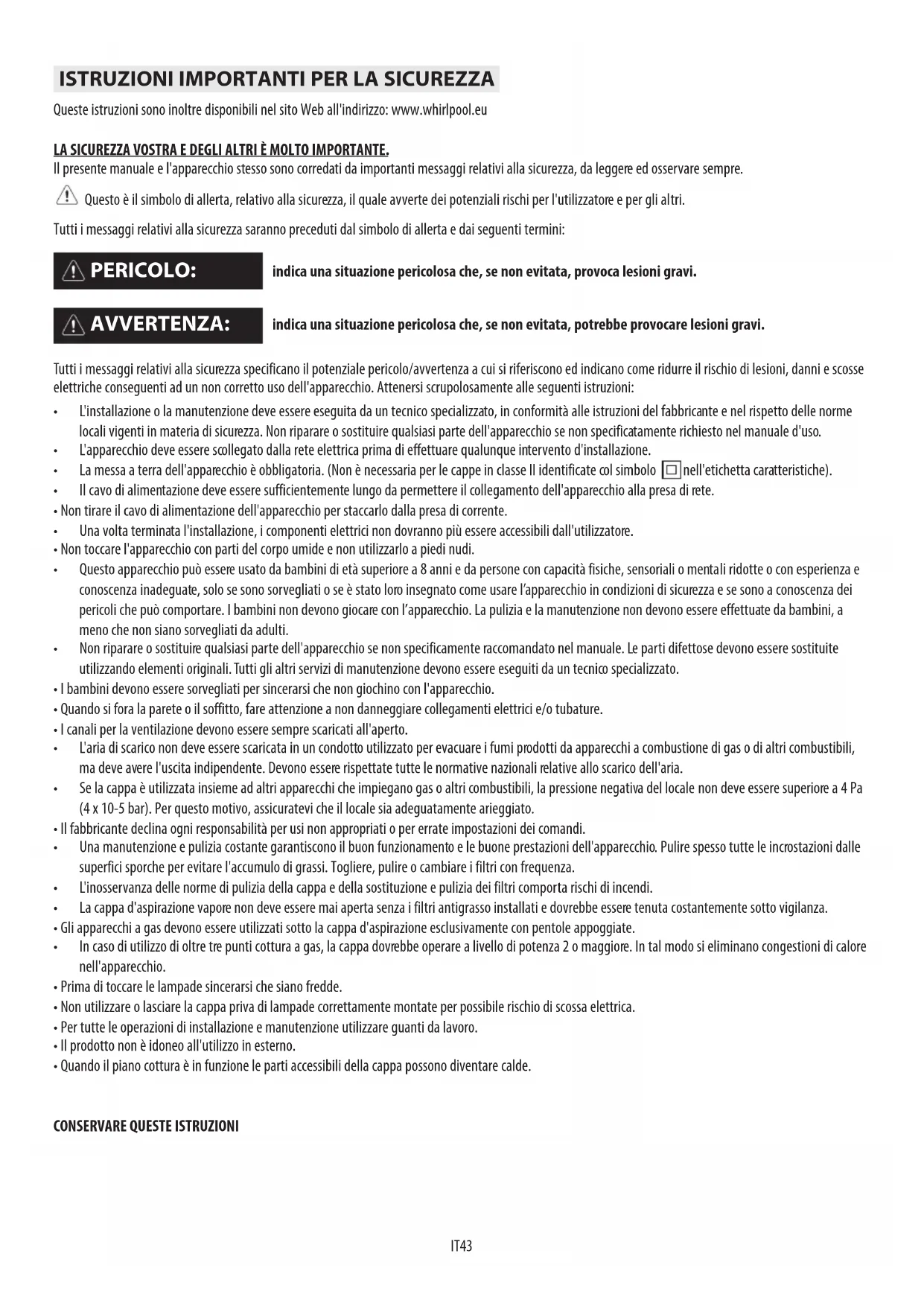

Queste istruzioni sono inoltre disponibili nel sito Web all'indirizzo: www.whirlpool.eu LA SICUREZZA VOSTRA E DEGLI ALTRI È MOLTO IMPORTANTE. Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre. Questo è il simbolo di allerta, relativo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri. Tutti i messaggi relativi alla sicurezza saranno preceduti dal simbolo di allerta e dai seguenti termini: indica una situazione pericolosa che, se non evitata, provoca lesioni gravi. indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi. Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo/avvertenza a cui si riferiscono ed indicano come ridurre il rischio di lesioni, danni e scosse elettriche conseguenti ad un non corretto uso dell'apparecchio. Attenersi scrupolosamente alle seguenti istruzioni:

• L'installazione o la manutenzione deve essere eseguita da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificatamente richiesto nel manuale d'uso.

• L'apparecchio deve essere scollegato dalla rete elettrica prima di effettuare qualunque intervento d'installazione.

• La messa a terra dell'apparecchio è obbligatoria. (Non è necessaria per le cappe in classe II identificate col simbolo nell'etichetta caratteristiche).

• Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio alla presa di rete.

• Non tirare il cavo di alimentazione dell'apparecchio per staccarlo dalla presa di corrente.

• Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili dall'utilizzatore.

• Non toccare l'apparecchio con parti del corpo umide e non utilizzarlo a piedi nudi.

• Questo apparecchio può essere usato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenza inadeguate, solo se sono sorvegliati o se è stato loro insegnato come usare l’apparecchio in condizioni di sicurezza e se sono a conoscenza dei pericoli che può comportare. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da adulti.

• Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente raccomandato nel manuale. Le parti difettose devono essere sostituite utilizzando elementi originali. Tutti gli altri servizi di manutenzione devono essere eseguiti da un tecnico specializzato.

• I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.

• Quando si fora la parete o il soffitto, fare attenzione a non danneggiare collegamenti elettrici e/o tubature.

• I canali per la ventilazione devono essere sempre scaricati all'aperto.

• L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuare i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve avere l'uscita indipendente. Devono essere rispettate tutte le normative nazionali relative allo scarico dell'aria.

• Se la cappa è utilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10-5 bar). Per questo motivo, assicuratevi che il locale sia adeguatamente arieggiato.

• Il fabbricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi.

• Una manutenzione e pulizia costante garantiscono il buon funzionamento e le buone prestazioni dell'apparecchio. Pulire spesso tutte le incrostazioni dalle superfici sporche per evitare l'accumulo di grassi. Togliere, pulire o cambiare i filtri con frequenza.

• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• La cappa d'aspirazione vapore non deve essere mai aperta senza i filtri antigrasso installati e dovrebbe essere tenuta costantemente sotto vigilanza.

• Gli apparecchi a gas devono essere utilizzati sotto la cappa d'aspirazione esclusivamente con pentole appoggiate.

• In caso di utilizzo di oltre tre punti cottura a gas, la cappa dovrebbe operare a livello di potenza 2 o maggiore. In tal modo si eliminano congestioni di calore nell'apparecchio.

• Prima di toccare le lampade sincerarsi che siano fredde.

• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

• Il prodotto non è idoneo all'utilizzo in esterno.

• Quando il piano cottura è in funzione le parti accessibili della cappa possono diventare calde.

CONSERVARE QUESTE ISTRUZIONI

AVVERTENZA: PERICOLO:IT44 Dopo aver disimballato l'apparecchio verificare che non si sia danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per eventuali danni, si consiglia di rimuovere l'apparecchio dalla base di polistirolo soltanto prima dell'installazione.

PREDISPOSIZIONE PER L'INSTALLAZIONE

questo apparecchio è pesante; la cappa deve essere sollevata e installata solo da due o più persone. La distanza minima fra il supporto delle padelle sul piano di cottura e la base della cappa non deve essere inferiore a 50 cm in caso di fuochi elettrici e a 65 cm in caso di fuochi a gas o misti. Prima dell'installazione controllare anche le distanze minime indicate nel manuale del piano di cottura. Se nelle istruzioni di installazione del piano di cottura è specificata una distanza maggiore, occorre rispettare questa distanza. COLLEGAMENTO ELETTRICO Controllare che la tensione indicata sulla targhetta del prodotto sia la stessa della rete elettrica. Queste informazioni sono indicate all'interno della cappa, sotto il filtro antigrasso. Il cavo di alimentazione (tipo H05 VV-F 3 x 0,75 mm²) deve essere sostituito soltanto da un elettricista autorizzato. Contattare un Centro Assistenza autorizzato. Se la cappa è provvista di spina, collegare l'apparecchio ad una presa conforme alle norme vigenti, posta in zona accessibile. Se non è provvista di spina (cablaggio diretto alla rete elettrica), o se la presa non è in una zona accessibile, installare un interruttore bipolare normalizzato che permetta un isolamento completo dalla rete in caso di sovratensione di categoria III, in conformità alle norme di cablaggio. RACCOMANDAZIONI GENERALI Prima dell'utilizzo Rimuovere protezioni di cartone, pellicole trasparenti ed etichette adesive dagli accessori. Verificare che l'apparecchio non abbia subito danni durante il trasporto. Durante l'utilizzo Non appoggiare pesi sull'apparecchio in quanto essi potrebbero danneggiarlo. Non esporre l'apparecchio agli agenti atmosferici. AVVERTENZA: Smaltimento imballaggio il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio . Le diverse parti dell'imballaggio non devono essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali. Smaltimento prodotto - Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). - Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. - Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Smaltimento elettrodomestici

• Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Rottamarlo seguendo le normative locali per lo smaltimento dei rifiuti. Prima di disfarsene, renderlo inutilizzabile tagliando il cavo di alimentazione.

• Per ulteriori informazioni sul trattamento, recupero e riciclaggio degli elettrodomestici, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. INSTALLAZIONE

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

Dichiarazione di conformità

• Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità a: - obiettivi di sicurezza della Direttiva "Bassa Tensione" 2006/95/CEE (che sostituisce la 73/23/CEE e successivi emendamenti); - requisiti di ecodesign dei regolamenti europei n. 65/2014 e n. 66/2014 in conformità alla norma europea EN 61591; - requisiti di protezione della Direttiva "EMC" 2004/108/CE. La sicurezza elettrica è garantita soltanto quando l'apparecchio è correttamente collegato ad un impianto di messa a terra a norma di legge. Consigli per il risparmio energetico

• Accendere la cappa alla velocità minima quando si inizia a cucinare e mantenerla in funzione per alcuni minuti dopo aver terminato di cucinare.

• Aumentare la velocità solo in presenza di molto fumo e vapore e usare la/e velocità "Boost" solo in situazioni estreme.

• Sostituire il/i filtro/i al carbone quando necessario per mantenere una buona efficienza di riduzione degli odori.

• Pulire il/i filtro/i antigrasso quando necessario per mantenerne l'efficienza.

• Utilizzare un tubo dal diametro massimo indicato in questo manuale per ottimizzare l'efficienza e ridurre al minimo la rumorosità.IT45 L'apparecchio non funziona:

• Verificare che ci sia tensione in rete e che l'apparecchio sia connesso elettricamente.

• Spegnere e riaccendere l'apparecchio per accertare che l'inconveniente sia stato ovviato. La cappa non aspira a sufficienza:

• Verificare che la velocità di aspirazione sia quella desiderata;

• Verificare che i filtri siano puliti;

• Verificare che le uscite dell'aria non siano ostruite; La lampada non funziona:

• Verificare se è necessario sosituire la lampadina;

• verificare se la lampadina è stata montata correttamente; Prima di contattare il Servizio Assistenza: 1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida ricerca guasti".

2. Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.

Se dopo suddetti controlli l'inconveniente permane, contattare il Servizio Assistenza più vicino. Indicare sempre:

• una breve descrizione del guasto;

• il tipo ed il modello esatto dell'apparecchio;

• Il numero Assistenza (è il numero che si trova dopo la parola SERVICE sulla targhetta matricola), posto all'interno dell'apparecchio. Il numero Assistenza è anche riportato sul libretto di garanzia;

• Il Vostro indirizzo completo;

• Il Vostro numero telefonico; qualora si renda necessaria una riparazione, rivolgersi ad un Centro Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

GUIDA RICERCA GUASTI

SERVIZIO ASSISTENZA - Non usare pulitrici a getto di vapore. - Scollegare l'apparecchio dalla rete elettrica. IMPORTANTE: non usare detergenti corrosivi o abrasivi. Se, inavvertitamente, uno di questi prodotti dovesse venire a contatto con l'apparecchio, pulirlo subito con panno umido. IMPORTANTE. La cappa presenta l'acciaio con trattamento superficiale iXelium. Quindi per la sua pulizia procedere come segue:

• Utilizzare un panno morbido (meglio se in microfibra) bagnato con acqua o con un normale detergente per vetri.

• Si sconsiglia l’utilizzo di panni carta, i quali potrebbero lasciare residui di carta ed aloni sulla cappa.

• Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

• Non utilizzare apparecchi di pulizia a vapore.

• Non utilizzare prodotti infiammabili.

• Evitare di lasciare sulla cappa sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone. Usare detergenti specifici per la pulizia dell'apparecchio ed attenersi alle indicazioni del Fabbricante IMPORTANTE: pulire i filtri almeno una volta al mese per eliminare i residui di oli e grassi. AVVERTENZA: PULIZIA IXELIUMIT46 - utilizzare guanti protettivi. - scollegare l'apparecchio dalla rete elettrica. FILTRI ANTIGRASSO Il filtro metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano od in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro grassi potrebbe opacizzarsi, ma il suo potere filtrante non cambia assolutamente. Estrarre la maniglia per togliere il filtro. Dopo aver lavato e lasciato asciugare procedere nel senso inverso per il rimontaggio.

SOSTITUZIONE DELLE LAMPADE

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica. Per la sostituzione rivolgersi al servizio assistenza tecnica.

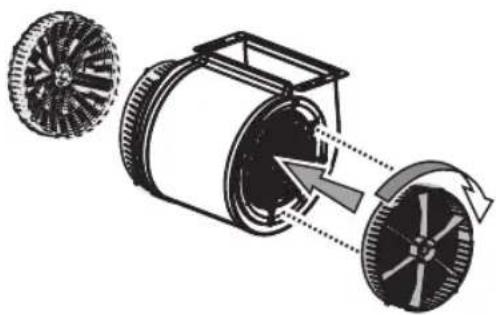

(solo per modelli ad installazione filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura. Sostituire il filtro a carbone ogni 4 mesi. Montaggio o sostituzione del filtro a carbone

1. Scollegare la cappa dalla rete elettrica.

2. Aprire e rimuovere dalla sua sede il pannello di aspirazione.

3. Togliere i filtri antigrasso.

4. Applicare un filtro carbone per lato, a copertura di entrambe le griglie di protezione della

girante del motore. Girare i filtri in senso orario, per bloccarli ai perni centrali. Per lo smontaggio procedere in senso inverso. Rimontare i filtri antigrasso ed il pannello di aspirazione. AVVERTENZA: MANUTENZIONEIT47 La cappa è progettata per essere installata ed utilizzata in "Versione Aspirante" o in "Versione Filtrante". Nota: il modello con valvola elettrica può funzionare solo in "Versione Aspirante" e il tubo di scarico va collegato ad una unità periferica di aspirazione. Versione Aspirante I vapori vengono aspirati ed inviati all'esterno tramite un tubo di scarico (non fornito) che viene fissato al raccordo di uscita aria della cappa. In base al tubo di scarico acquistato, prevedere un sistema idoneo di fissaggio al raccordo di uscita aria. IMPORTANTE: Se già installato/i rimuovere il/i filtro/i al carbone. Versione Filtrante L'aria viene filtrata passando attraverso un/dei filtro/i al carbone e riciclata nell'ambiente circostante. IMPORTANTE: Verificare che la ricircolazione dell'aria avvenga in modo agevole. Se la cappa non è provvista di filtro/i al carbone, questo/i deve/ono essere ordinato/i e montato/i prima dell'uso. L'installazione della cappa dovrebbe essere eseguita lontano da aree fortemente sporche, finestre, porte e fonti di calore. La cappa ha in dotazione tutto il materiale necessario per una installazione sulla maggior parte delle pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per verificare l'idoneità dei materiali in base al tipo di parete/soffitto. Pensili laterali Pensili laterali linea centrale 65 cm (cucine a gas o miste) 50 cm (cucine elettriche) superficie piano di cottura 1200 mm min (modello largo 120cm) 900 mm min (modello largo 90cm) 700 mm min (modello largo 70cm) 600 mm min (modello largo 60cm)

INSTALLAZIONE - ISTRUZIONI PRELIMINARI DI MONTAGGIO

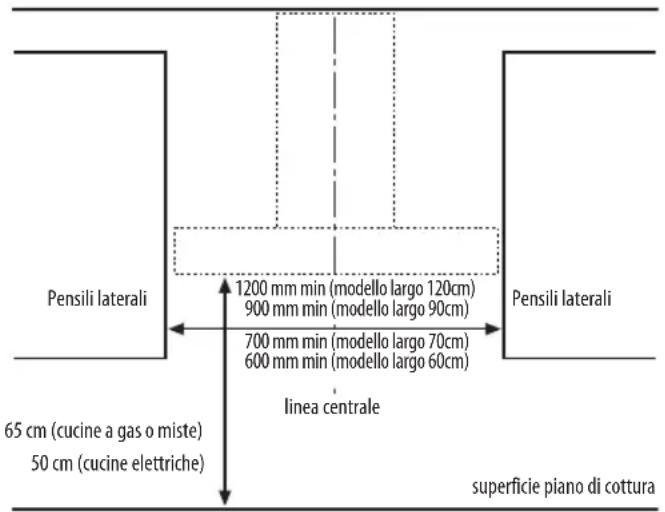

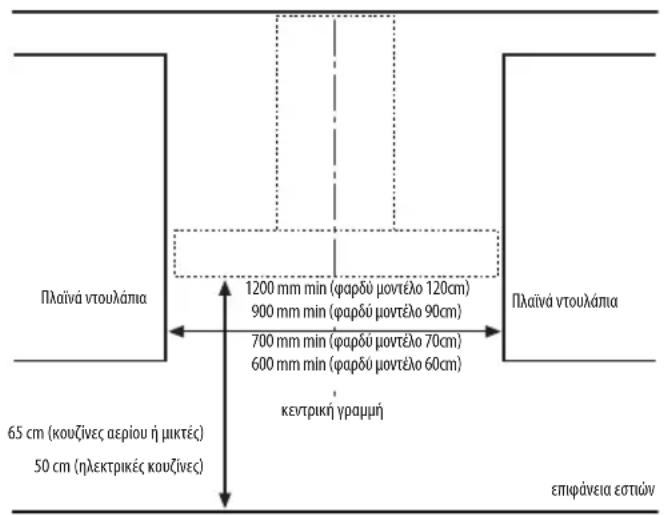

DIMENSIONI DI INSTALLAZIONE

Estrarre tutti i componenti dai pacchetti. Controllare che tutti i componenti siano inclusi.

• Cappa assemblata con motore, lampadine e filtri antigrasso installati.

• Istruzioni di montaggio ed uso

• Staffa di supporto camini

• 1 deflettore (per versione filtrante)

• 1 staffa di supporto cappaIT48 Le istruzioni in sequenza numerica di seguito riportate, fanno riferimento ai disegni che troverete nella ultime pagine di questo manuale, contenente la rispettiva numerazione. Prima di procedere con le fasi di installazione: - rimuovere il pannello di aspirazione perimatrale "A"; - spingere verso sinistra la leva presente nella parte inferiore del pannello - sganciare il pannello dai supporti - rimuovere i filtro/i grassi poi - rimuovere il nastro che fissa la scatola dell’elettronica “S” al cassone motore; - stringere completamente le viti, già serrate parzialmente, che fissano la scatola dell'elettronica “S”, al cassone motore. Nota: la scatola “S” potrebbe essere temporaneamente fissata sopra o ai lati del cassone motore, l’immagine è al solo scopo indicativo. 1. Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, faciliterà le operazioni di installazione. 2. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa. 3. Appoggiare la staffa di supporto inferiore sullo schema di foratura facendolo coincidere con il rettangolo tratteggiato, segnare i due fori esterni e forare. Nota: Eseguire sempre tutti i fori indicati sulla dima: i 2 superiori servono per agganciare la cappa mentre i fori inferiori (generalmente 1 centrale o più laterali) servono per il fissaggio definitivo e di sicurezza. Togliere lo schema di foratura, inserire i tasselli a muro e fissare con 2 viti 5 x 45 mm la staffa di supporto della cappa. 4. Applicare la staffa di supporto camini “G” alla parete aderente al soffitto, utilizzare la staffa di supporto camini come schema di foratura (se presente, la piccola asola ricavata sul supporto deve coincidere con la linea precedentemente tracciata sul muro) e segnare con la matita 2 fori, eseguire i fori (Ø 8 mm), inserire 2 tasselli.

5. Fissare la staffa di supporto camini alla parete con 2 viti 5x45 mm.

6. Appendere la cappa alla staffa inferiore.

7. Regolare la distanza della cappa dalla parete.

8. Regolare l’assetto orizzontale della cappa.

9. Fissare definitivamente la cappa alla parete (OBBLIGATORIO!!).

10. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all’anello di connessione posto sopra l’unità motore aspirante. L’altra estremità del tubo dovrà essere collegata ad un dispositivo di espulsione fumi verso l’esterno in caso di utilizzo della cappa in versione aspirante. Nel caso si voglia utilizzare la cappa in versione filtrante, allora fissare alla staffa di supporto camini “G” il deflettore “F” e collegare l’altra estremità del tubo all’anello di connessione posto sul deflettore “F”. 11. Eseguire la connessione elettrica. Passare il cavo di alimentazione nella sede apposita e assicurare il cavo al bloccacavo (11a).

12. Applicare i camini e fissarli sopra con 2 viti (12a) alla staffa di supporto camini “G” (12b).

13. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nella apposita sede sopra la cappa. Rimontare il filtro/i grassi. Rimontare il pannello di aspirazione perimetrale IMPORTANTE: verificare sempre che il pannello sia ben fissato al suo posto. Verificare il funzionamento della cappa, facendo riferimento al paragrafo descrizione ed uso della cappa.

INSTALLAZIONE - ISTRUZIONI DI MONTAGGIOIT49

1. Pannello comandi.

2. Filtri antigrasso (sopra il pannello di aspirazione perimetrale).

5. Pannello di aspirazione perimetrale.

2. selezione (incremento/decremento) velocità

indicatori luminosi: a. velocità di aspirazione minima in uso b. velocità di aspirazione media in uso c. velocità di aspirazione massima in uso d. velocità di aspirazione intensiva in uso NB = la velocità di aspirazione intensiva viene temporizzata per 5 minuti, dopodichè il motore tornerà alla velocità media.

NB = la retroilluminazione dei comandi aumenta di intensità quando la funzione è in uso.

DESCRIZIONE E USO DELLA CAPPA

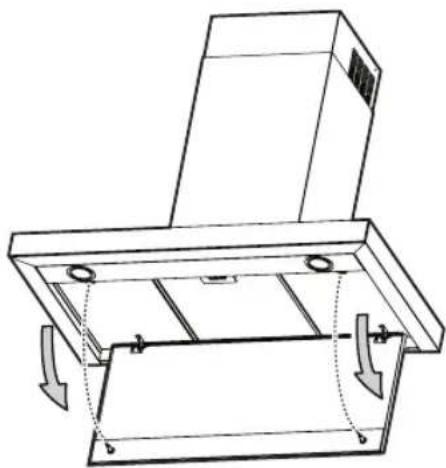

- Scollegare l’apparecchio dalla rete elettrica Pulizia del pannello di aspirazione perimetrale Smontaggio: tirare il pannello (LATO ANTERIORE) con decisione verso il basso. Pulizia: Il pannello di aspirazione va pulito con la stessa frequenza del filtro grassi. Il pannello di aspirazione, presenta l'acciaio con trattamento superficiale iXelium. Quindi per la sua pulizia procedere comse segue:

• Utilizzare un panno morbido (meglio se in microfibra) bagnato con acqua o con un normale detergente per vetri.

• Si sconsiglia l'utilizzo di panni carta, i quali potrebbero lasciare residui di carta ed aloni sul pannello.

• Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

• Non utilizzare apparecchi di pulizia a vapore.

• Non utilizzare prodotti infiammabili.

• Evitare di lasciare sul pannello sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone. NON UTILIZZARE ALCOOL! Montaggio: Il pannello deve essere fissato anteriormente ad incastro nei perni posti allo scopo sulla superfice della cappa. IMPORTANTE: Verificare sempre che il pannello sia ben fissato al suo posto. AVVERTENZA: MANUTENZIONE

SOSTITUZIONE DELLE LAMPADE
