Merk	Bauknecht
Model	DBTR 9190
Producttype	Afzuigkap
Gebruik	Afzuiging of recirculatie (met optioneel koolstoffilter)
Voeding	220-240 V ~ 50 Hz
Bediening	Elektronisch met verlicht display
Afzuigsnelheden	3 snelheden + intensief (tijdelijk 5 minuten)
Verlichting	Ingebouwde LED
Vetfilters	Metal, vaatwasserbestendig
Koolstoffilter	Optioneel, elke 4 maanden vervangen
Materiaal	Roestvrij staal met iXelium-behandeling
Minimale afstand tot het fornuis	50 cm (elektrisch) / 65 cm (gas of combi)
Afvoerpijp diameter	Niet gespecificeerd in de handleiding
Gewicht	Niet gespecificeerd
Afmetingen (B×D×H)	Niet gespecificeerd in de handleiding
Beschermingsklasse	Niet gespecificeerd
Geluidsniveau	Niet gespecificeerd
Garantie	Niet gespecificeerd in de handleiding
Onderhoud filters	Maandelijkse reiniging van de vetfilters; vervanging van het koolstoffilter om de 4 maanden
Veiligheid	Aarding verplicht; automatische uitschakeling na 5 minuten in intensieve stand
Meegeleverde accessoires	Telescopische schoorstenen, montagesjabloon, pluggen en schroeven, steunbeugel, deflector (voor recirculatie)

Veelgestelde vragen - DBTR 9190 BAUKNECHT

Hoe installeer ik de afzuigkap DBTR 9190?

De installatie moet worden uitgevoerd door een gekwalificeerde technicus. Volg de instructies in de handleiding: teken de symmetrieas, gebruik de boormal, bevestig de muursteunen en de afzuigkap. Houd rekening met de minimale afstanden (50 cm voor elektrisch fornuis, 65 cm voor gas/combi). Zorg ervoor dat het afvoerkanaal correct is aangesloten.

Hoe reinig ik de vetfilters?

De metalen vetfilters moeten minstens één keer per maand worden gewassen. U kunt ze met de hand of in de vaatwasser op lage temperatuur met een kort programma reinigen. Na het wassen en drogen plaatst u ze in omgekeerde volgorde terug. Een vaatwasserbeurt kan het filter dof maken, maar tast de efficiëntie niet aan.

Wanneer en hoe vervang ik het koolstoffilter?

Het koolstoffilter (optioneel) moet elke 4 maanden worden vervangen om een goede geurabsorptie te garanderen. Om het te vervangen, koppelt u de afzuigkap los van de stroom, verwijdert u het zuigpaneel en de vetfilters, en installeert u het nieuwe koolstoffilter door met de klok mee te draaien tot het vastklikt.

Wat te doen als de afzuigkap onvoldoende zuigt?

Controleer of de afzuigsnelheid geschikt is, of de vetfilters schoon zijn en of de luchtuitlaten niet geblokkeerd zijn. Zorg er ook voor dat het afvoerkanaal niet verstopt is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik een LED-lamp?

De afzuigkap is uitgerust met LED-verlichting. Voor het vervangen van een lamp kunt u contact opnemen met een erkende klantendienst. LED's hebben een zeer lange levensduur (tot 10 keer langer dan traditionele lampen) en hoeven over het algemeen niet vaak te worden vervangen.

Kan de afzuigkap in recirculatiemodus werken?

Ja, de afzuigkap DBTR 9190 kan in recirculatieversie worden gebruikt. U moet een of meerdere koolstoffilters (niet meegeleverd) en een meegeleverde deflector installeren. De gefilterde lucht wordt vervolgens terug de ruimte in geblazen. Zorg ervoor dat de ruimte goed geventileerd is.

Waarom stopt de afzuigkap na enkele minuten in de intensieve stand?

De intensieve stand is tijdelijk en wordt na 5 minuten automatisch uitgeschakeld om oververhitting te voorkomen en energie te besparen. De afzuigkap keert dan terug naar de gemiddelde snelheid. Dit is normaal.

Hoe optimaliseer ik de efficiëntie en verminder ik het geluid?

Gebruik de maximale aanbevolen afvoerpijpdiameter in de handleiding. Reinig regelmatig de vetfilters en vervang de koolstoffilters indien nodig. Gebruik de minimale snelheid aan het begin van het koken en laat de afzuigkap nog enkele minuten aan na het koken.

Wat zijn de belangrijke veiligheidsmaatregelen?

Koppel de afzuigkap altijd los van de stroom voordat u onderhoud uitvoert. Aarding is verplicht. Raak de afzuigkap niet aan met natte handen. Houd toezicht op kinderen. Houd u aan de veiligheidsafstanden tot het fornuis. Gebruik geen stoomreiniger.

Hoe neem ik contact op met de klantenservice?

Voordat u contact opneemt met de service, controleer de storingsdiagnosepunten (stroomstoring, vuile filters). Als het probleem aanhoudt, bel dan een erkende service en verstrek het model (DBTR 9190), de servicecode (op het typeplaatje), een korte beschrijving van het probleem en uw contactgegevens.

GEBRUIKSAANWIJZING DBTR 9190 BAUKNECHT

Benutzer- und Wartungshandbuch
GB User and maintenance manual
F Manuel d'utilisation et d'entretien
NL Handleiding voor gebruik en onderhoud
E Manual de uso y mantenimiento
P Manual de uso e manutenção
Manuale d'uso e manutenzione
GR Eyxεiipidio xρόnc κai ouvtηρσnc

Deze instructies zich ook beschikkaar op de website: www.whirlpool.eu.

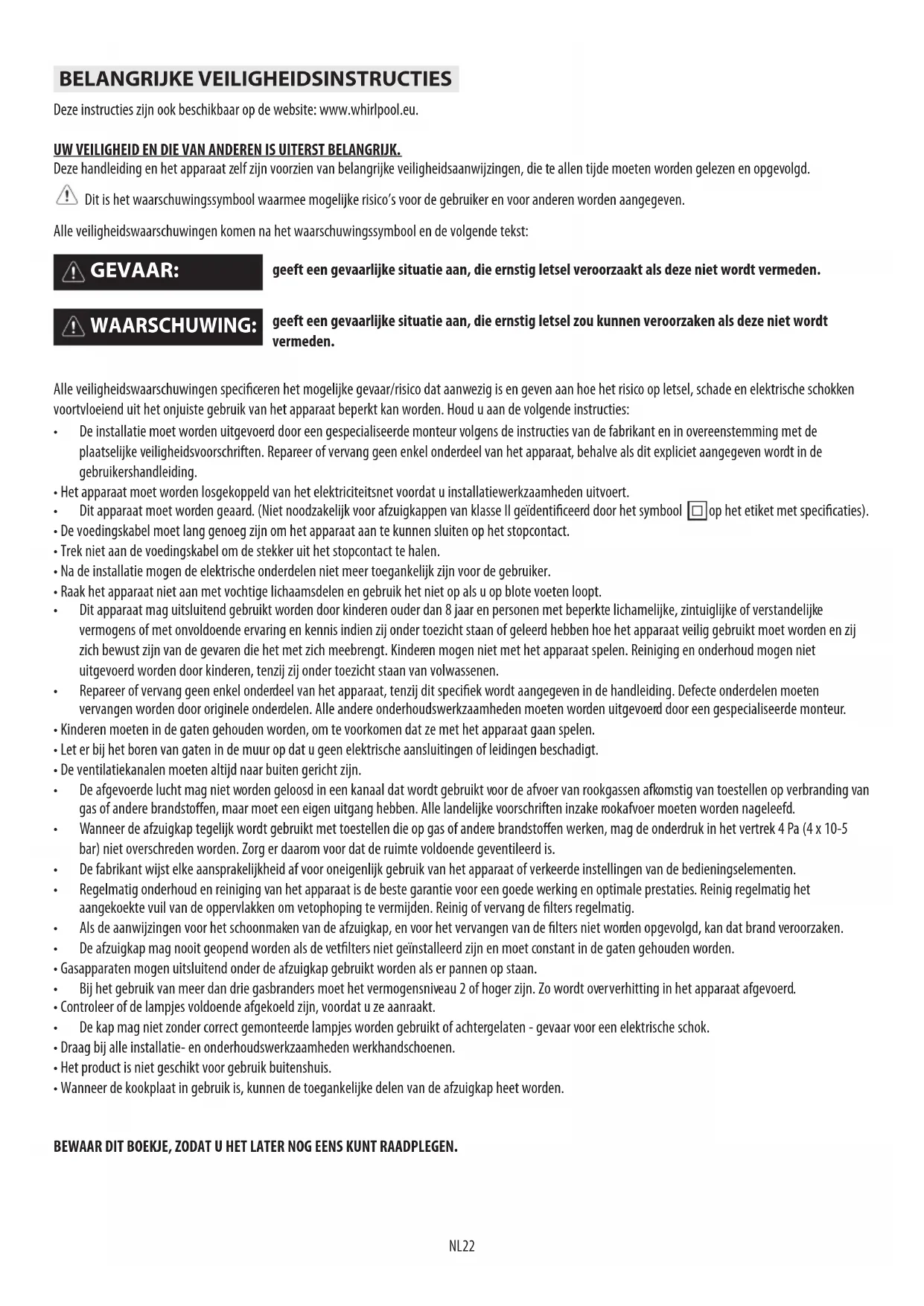

UW VEILIGHEID EN DIE VAN ANDEREN IS UITERST BELANGRIJK.

Deze handleiding en het apparaat zich voorzien van belangrijke veiligheidsaanwijzingen, die te allen tijde moeten worden gelezen en opgevolgd.

Dit is het waarschuwingssymbol waarme suggestie risico's voor de gebruiker en voor anderen worden aangegeven.

Alle veiligheidswaarschuwingen komen na het waarschuwingssymbol en de volgende tekst:

GEVAAR:

WAARSCHUWING:

geeft een gevaarlijke situatie aan, die ernstig letsel veroorzaakt als deze nicht worden vermeden.

geeft een gevaarlijke situatie aan, die ernstig letsel zou können veroorzaken als deze nicht worden vermeden.

Alle verilgheidswaarschuwingen specifiezen het möglichke gevaar/risico dat aanwezig is en given aan hoe het risico op letsel, schade en elektrische schokken voortvloeieend uit het onjuiste gebruik van het apparaat beperkt kan worden. Houd u aan de volgende instructies:

• De installmentie moet worden uitgevoerd door een gespecialiserde monteur volgens de instructies van de fabrikant en in overeenstemming met deplaatselijke verilgheidsvoorschriften. Repareer of verrang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven worden in de gebruikershandleiding.
• Het apparaat要去 worden losgekoppeld van het elektriciteitsnet voordat u installmenterkwamheden uityoert.
  Dit apparaat moet worden geaard. (Niet moodzakelijk voor afzuigkappen van klassle II geidentificerd door het symbool op het etiket met specifiects).
• De voedingskabel要去 lang genoeg�n om het apparaat aan te kuren sluiten op het stopcontact.
• Trek nied aan de voedingskabel om de stekker uit het stopcontact te halen.
• Na de installmentie mogen de elektrische onderdelen Nieteer toegankelijk+zijn voor de gebruiker.
• Raak het apparaat Niet aan met vochtige lichaamsdelen en gebruik het Niet op als u op blote voeten loopt.
• Dit apparaat mag uitsluitend gebruikt worden door kinderen ouder dan 8aar en personen met beperkte lichamelijke, zintuiglijke of verstandelijk vermogens of met onvoldoende ervaring en kennis indien zij onder toezicht staan of geleerd hebben hoe het apparaat veilig gebruikt要去 worden en zich bewust�n van de gezaren die het met zich meebrengt. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud mogen nichtuitgevoerd worden door kinderen, tenzij zij onder toezicht staan van volwassenen.
• Repareer of verrang geen enkel onderdeel van het apparaat, tenzij dit specifiek wordt aangegeven in de handleiding. Defecte onderdelen moeten verwangen worden door originele onderden. Alle andere onderhoudswerkzaamheden要去en worden uitgevoerd door een gespecialiseerde monteur.
• Kinderen要去 in de gaten gehonden worden, om te voorkomen dat ze met het apparaat gaan spelien.
• Let er bij het boren van gaten in de muur op dat u geen elektrische aansluitingen of leidingen beschadigt.
• De ventilatiekanalen要去en algid maar buiten gericht�<|im_start|>
• De afgevoerde lucht mag Niet worden geloosd in een kanaal dat worden gebruikt voor de afvoer van rookgassen afkomstig van toestellen op verbranding van gas of andere brandstoffen, maar要去 een eigén uitgang hebben. Alle landelijkke voorschriften inzake rookafoer要去en worden nageleefd.
  Wanner de afzugkap tegelijk worden gebruikt met toestellen die op gas of andere brandstoffen werken, mag de onderdruk in het vertrek 4 Pa (4 x 10-5 bar) Niet overschreden worden. Zorg er waarom voor dat de ruimte voldoende geventileerd is.
  De fabrikant wijst elke aansprakelijkheid af voor oneigenlijk gebruik van het apparaat of verkeerde instellenen van de bedieningselementen.
  Regelmatig onderhoud en reiniging van het apparaat is de Beste garantie voor een goede werkinq en optimale prestaties. Reinig regelmatig het aangekoeke vuil van de oppervlakken om vetophoping te vermijden. Reinig of verrang de filters regelmatig.
  Als de aanwijzingen voor het schoonmaken van de afzugkap, en voor het verwangen van de filters Niet worden opgevolgd, kan dat brand veroorzaken.
  De afzugkap mag nooit geopend worden als de vetfilters Niet geinstalleerd zich en moet constant in de gaten gehonden worden.
• Gasapparaten mogen uitsluitend onder de afzuigkap gebruikt worden als er pannen op staan.
  Bij het gebruik van meer dan drie gasbranders moet het vermogensniveau 2 of hoger zijn. Zo wordt oververhitting in het apparaat afgevoerd.
• Controller of de lampjes voldoende afgekoeld zich, voordat u ze aanraakt.
• De kap mag nicht zonder correct gemonteerde lampjes worden gebrukt of achtergelaten - gevaar voor een elektrische schok.
• Draag bij alle installment- en onderhoudswerkzaamheden werkhandsschoenen.
• Het product is nicht geschikt voor gebruik buitenhuis.
• Wonneer de kookplaat in gebruik is, können de toegankelijke delen van de afzuigkap heet worden.

BEWAAR DIT BOEKJE, ZODAT U HET LATER NOG EENS KUNT RAADPLEGEN.

verklaring van overeenstemming C

• Dit apparaat is ontwikkeld, geproduerd en in de handel gebracht in overeenstemming met:

• veiligeidsvoorschriften van de "Laagspanningsrichtlijn" 2006/95/EG (die de richtig 73/23/EEG en latere verordeningen verwangt);

• de vereisten voor ecologisch ontwerp van de Europese voorschriften nr. 65/2014, en nr. 66/2014 in overeenstemming met de Europese norm EN 61591;
• de beschemingsvereisten van de Richtlijn "EMC" 2004/108/EC.

De elektrische veiligheid van het apparaat is alleen gegarandeerd wanner het op de juiste wijze op een efficiert werkende installmentie is aangesloten, die volgens de wettelijkke voorschriften is geaard.

Tips om energie te bespare

• Schakel de afzigkap in op de minimumsnelheid wonneer u met koken begint en laat hem nog enkele minuten na het beeindigen van het koken werken.
• Verhoog de slelheid alleen in geval van groe hoeveelheden rook en damp en gebruik de hoogste slelheid (snelheden) alleen in extreme omstandigheden.
• Vervang het/de koolstofffilter(s) wonneer dat nodig is om onaangename luchtjes efficien'te laten afvoeren.
• Maak de/het vetfilter(s) schoon wanneer dat nodig is om de efficiente van het vetfilter te behouden.
• Gebruik voor de buizen van het afvoersysteme de maximale diameter Zoals aangegeven in deze handleiding om de efficientie te optimaliseren en het lawaai te minimisieren.

INSTALLATIE

Controleer het apparaat, nadat u het hebuitgepakt, op eventuale transportschade. Neem in geval van problemen contact op met de dealer of de dichtstbijzende Klantenservice. Om eventuale schade te voorkomen worden geadviseerd om de oven pas vlak voor de installmentie van de piepschuim bodem te halen.

VOORBEREIDING VOOR DE INSTALLATIE

WAARSCHUWING:

dit is een maar product; de afzuigkap mag alleen door twee of meer personen worden opgetild en geinstalleerd.

De minimumaufstand:tussen de pannen op de kookplaat en de onderkant van de afzuiqkap mag nicht minder dan 50~cm bedragen bij elektrische kookplaten en 65~cm voor kookplaten op gas of gemengde kookplaten. Controleer bovendien de afstanden die in de handleiding van de kookplaat zich vermeld, voordat u de kap installeert. Indien de installmentie-instructies van de kookplaat een grotere afstand voorschrijven, dan dient u zich aan daan te honden.

Controleer of de elektrische spanning die aangegeven staat op het typeplaatje van het apparaat overeenkomt met de voedingsspanning van uw woning. U kunt deze informatie vinden op de binnenkant van de kap, onder het vetfilter. Vervangin van de voedingskapel (type H05 VV-F 3 x 0,75 mm²) moetuitgevoerd worden door een erkend elektricien. Wendt u tot een erkend servicecentrum. Indien de kap is voorzien van een stekker, dan moet deze na deinstallatie worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. Als de kap geen stekker heeft (directe aansluiting ophetlekriciteitsnet) of als de stekker zich Niet op een toegankelijk plek bevindt, dient u een tweeolige schakelaar te installereren die aan de geldendevoorschriften voldoet en die de volledige loskoppeling van het elektriciteitsnet in de overspanningscategorie lll garandeert, in overeenstemming met deinstallatievoorschriften.

ALGEMENE AANBEVELINGEN

Vór het gebruik

Verwijder de kartonnen beschermingen, transparante folie en stickers van de accessoires. Controleer het apparaat op eventuele transportschade.

Tijdens het gebruik

Zet gen zware dingen op het apparaat om beschadiging te voorkomen. Stel het apparaat Niet bloot aan weersinvloeden.

MILIEUTIPS

Weggooien van de verpakking

Het verpakkingmaterial is 100% recyclebaar, zoals aangegeven worden door het recyclingsymbol . De diverse onderden van de verpakking月至 aanom Niet bij het gewone huisvuil worden weggegooid, maar要去en worden afgevoerd volgens deplaatsijke voorschriften.

Afvalverwerking van het product

• Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA).
• Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichk schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, dieverooraakt zonden hunnen worden door onjuiste verwerking van dit product als afval.
  Het symbol op het product of op de begeleidende documentationie geeft aan dat dit apparaat Niet als huishoudelijk afval behandeld mag worden, maar waar een speciaal verzamelpunt voor recycling van elektrische en elektronische apparatuur moet worden gebracht.

Afdanken van huishoudelijkke apparate

Dit product is vervaardigd van recyclebare of herbruikbare materialen. Dank het apparaat af in overeenstemming metplaatselijke milieuvoorschriften voor afvalverwerking. Snij de voedingskabel door voordat u het apparaat afldankt.
Voor mehr informatie over behandeling, terugwinning en recycling van dit apparaat kunt u contact opnemen met uwplaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebt gekocht.

OPSPOREN VAN STORINGEN

Het apparaat werkt nicht:

• Controller de hoofdstroomtoevoer en of het apparaat op de elektrische voeding is aangesloten.
• Schakel het apparaat uit en weein om te zien of de storing zich voor blijft doen.

Het afzuigvermögen van de kap is onvoldoende:

• Controller de afzuignelheid en pas deze zo nodig aan.
• Controller of de filters schoon zijn.
• Controller de ventilatieoppeningen op eventuele verstoppingen.

Deverlichtingwerktniet;

• Controller het lampje en verwang dit indien nodig.
• Controller of het lampje correct gemonteerd is.

KLANTENSERVICE

Alvorens de Klantenservice in te schakelen:

1. Probeer het probleem zich op te losesten aan de hand van de suggesties in de "Gids voor het oplossen van problemen".
2. Schakel het apparataatuit en weein om te zien of de storing zich voor blijft doen.

Neem, als de storing zich na bovenvermelde suggesties voor blijft doen, contact op het de dichtstbijzende Klantenservice.

Geef waar bij algtd het volgende aan:

• Een korte omschrijving van de storing;
• Het exacte type en model van het apparatusa;
• Het servicenummer (nummer na hetwoord "Service" op het typeplaatje), dat zich op de binnenkant van het apparaat bevindt. Het servicenummer is ook aangegeven in het garantieboekje;
  Uw volledige adres;
  Uw telefoonnummer.

SERVICE

0000 000 0000

Neem, indien reparaties noodzakelijk,zijn, contact op met een erkende Klantenservice (om er zeker van te zich dat er originele verrangingsonderdelen worden gebruikt en de reparatie correct worden uitgevoerd).

REINIGING IXELIUM

WAARSCHUWING:

• Gebruik geen stoomreinigers.
• Koppel het apparaat los van het elektriciteitsnet.

BELANGRIJK: gelebruik geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met het apparaat, verwijder het dan onmiddelijk met een vochtig doeke.

BELANGRIJK: Het staal van de kap heeft een oppervlaktebewerking ondergaan met iXelium.

Ga voor het reinigen ervan dus als volgt te werk:

• Gebruik een zachte doek (het best is een doek van microvezels) nat gemaakt met water of met een normale glasreiniger.
• Het gebruik van papieren doekjes worden afgeraden odomat deze papierresten en strepen op het paneel konnen achechterlaten.
• Gebruik geen schurende of corrosieve producten, producten op basis van chloor of schuursponsjes.
• Gebruik geen stoomreinigers.
• Gebruik geen ontvlambare producten.
• Laat geen zure of alkalische substanties zoals azijn, mosterd, zout, suiker of citroensapchter op de kap.

Gebruik specifiek reinigingsmiddelen om het apparaat schoon te makeen houd u aan de aanwijzingen van de Fabrikant

BELANGRIJK: reinig de filters minstens eenmaal per maand om restanten olie en vet te verwijdersen.

ONDERHOUD

WAARSCHUWING:

-draag beschemende handschoenen.
- koppel het apparaat los van het elektriciteitsnet.

VETFILTERS

Het metalen vetfilter heeft een onbeperkte levensduur en moet.ecs per maand met de hand of in de afwasmachine (kort programma met lage temperatuur) afgewassen worden. Het kan zich dat het vetfilter in de afwasmachine glans verliest en mat wordt, maar dit heeft beslist geen nadelige invloed op het filtervermogen.

Trek aan de handgreep om het filter eruit te halen.

Voer bovenstaande handelingen in omgekeerde volgorde uit om het schoongemaakte en goed afgedroogde filter opnieuw te monteren.

VERVANGEN VAN DE LAMPJES

De afzuigkap is uitgerust met een verlichtingssysteme met ledtechnologie.

De ledlampjes zorgen voor een optimale verlichting, gaan tien keer langer mee dan gewone lampjes en zorgen voor 90% energiebesparing. Neem contact op met de klantenservice voor verwang ing van de lampjes.

KOOLSTOFFILTER (uitsluitend voor modellen met luchtcirculatie)

houdt onaangename bereidingsluchtjes vast.

Vervang het koolstofffilter om de 4 maanden

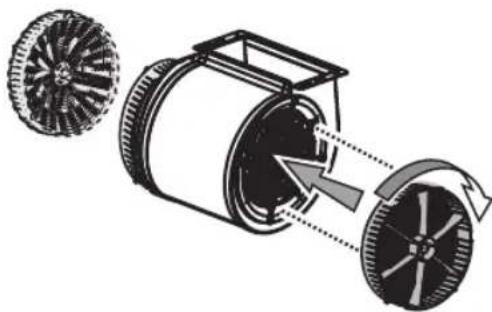

Montage of verrangen van het koolstofffilter

1. Koppel de afzuigkap los van het elektriciteitsnet.
2. Open het afzuigpaneel en verwijder hetuit zich zitting.
3. Verwijder het vetfilter.
4. Breng aan beiden kanten een koolstofffilter aan, zodat beiden beschemingsroosters van de rotor van de motor afgedekt zich. Draai de filters maar rechts om ze aan de centrale pennen te vergrendelen.

Ga voor demontage in omgekeerde volgorde te werk.

Monteer het vetfilter en het afzuigpaneel wee.

BIJGEVERD MATERIAL

Haal alle onderdelen uit de verpakkingen. Controller of alle onderdelen aanwezig zijn.

Gemonteerde afzuigkap met motor, lampjes en vetfilters geinstalleerd.
Montage- en gebruiksinstrcties
- Uitschuifbare schouw
-1 Montageschema
- 6 wandpluggen 0.8mm
- 6 schroeven 0 5x45
- 4 schroeven 0,5 x 9,5
- Steunprofiel voor de schouw
- 1 Lichtstroomrichter (voor uitvoering met recirculation)
- 2 schroeven 0 2,9 x 6,5
- 4 schroeven 0 4 x 8
- 4 schroeven 0 3,5 x 9,5
- 2 schroeven 0 2,9 x 6,5
- 2 ringen
- 1 steunprofiel voor de kap

INSTALLATIE - VOORBEREIDENDE MONTAGE-INSTRUCTIES

De afzuigkap is ontworpen om als "model met luchtafvoer maar buiten" of als "model met luchtcirculatie" geinstalleerd engebruikt te worden.

Opmerking: het model met elektrische klep kan alleen als "model met luchtafvoer maar buiten" werken en de afvoerpijp要去 op een randafzugapparaat worden aangesloten.

Model met luchtafvoer maar buiten

Damp en stoom worden maar buiten afgezogen door een (niet-bijgeleverde) afvoerpijp die op het verbindingsstuk van de luchtuitlaat van de kap worden bevestigd.

Op basis van de aangeschafte afvoerijp moet voor een goed bevestigingsystem aan het verbindingsstuk van de luchtuiatlaat worden gezorgd.

BELANGRIJK: Als het/de koolstofffilter(s) al geinstalleerd is/zijn moet(en) dit/ze worden verwijderd.

Model met luchtcirculatie

De lucht worden door het/de koolstofffilter(s) gefilterd en in de omliggende ruimte gerecycled.

BELANGRIJK: Controller of de recirculatie van de lucht goed verloopt.

Als de kap geen koolstofffilter(s) heeft, dient dit/dienen ze te worden besteld; pas nadat het/de filter(s) is/zijn gemonteerd mag de kap in gebruik worden genomen.

De installmente van de afzuiqkap moet uit de buurt van zeer vuile plaatsen, ramen, deuren en warmtebronnen uitgevoerd worden.

Bij de afzugkap is al het benodigde materiaal voor installment op de meeste gangbare wanden/plafonds bijgeleverd. Er moetECHter contact opgenomen worden met een gekwalificeerd technicus om u ervan te verzekerden dat de materialien geschikt+zijn voor het type wand/plafond.

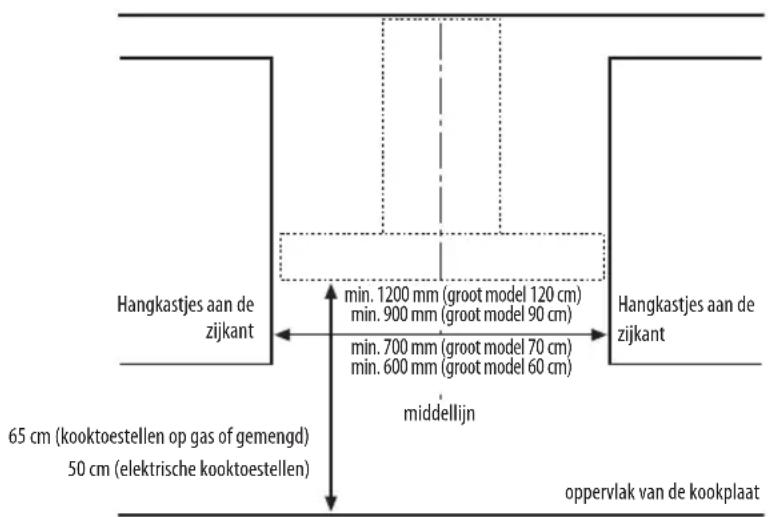

INSTALLATIE-AFMETINGEN

INSTALLATIE - MONTAGE- INSTRUCTIES

De genummerde instructies hieronder hebben betrekking op de tekeningen op de laatste bladzijden van deze handleiding, waar u de nummers terugvindt.

Alvorens met de fasen van installment te beginnen:

• verwijder het afziguipaneel langs de omtrek "A";
• duw het hendeltje dat op het onderste deel van het paneel zit maar links
• maak het paneel los van de steunen
• verwijder de vetfilter(s)

vervolgens

• verwijder de band waarme het doosje met elektronica "S op de motorbehuizing is bevestigd;
• haal de eerder gedeelijk vastgedraide schroven, warmee het doosje met de elektronica "S" bevestigd is aan de motorbehuizing, volledig aan.

Opmerking: het doosje "S" zou tijdelijk vastgemaakt hunnen zijn boven of aan de zijkanten van de motorbehuizing, de afbeelding is zuiver indicatief bedoeld.

1. Trek met een potlood een lijn op de wand, tot aan het plafond, die overeenkomt met de middelijn van de kap; dit vergemakkelijk de installation
2. Breng het boorschema aan op de muur: de verticale middenl in op het boorschema moet gelijk lopen met de middenl in die u op de wand hebt getekend. Bovendien moet de onderste rand van het boorschema samenvallen met de onderste rand van de afzuigkap.
3. Breng het steunprofiel aan op het boorschema waar bij u het LASTAMENVALEN met de rechthoek van de stippelijn, teken de twee buitenste gaten en boor ze.

Opmerking: Boor altiid alle op het schema aangegeven gate": de 2 bovenste gaten dieren voor het ophangen van de kap, terwijl de onderste gaten (over het algemeen 1 in het midden of meer aan de zijkanten) dieren voor de definitieve bevestiging en de beveiliging.

Verwijder het boorschema, steek de pluggen in de gaten in de muur en bevestig het steunprofiel van de afzuiqkap met 2 schroeven van 5× 45mm

1. Breng het steunprofiel voor de schouw "G" gegen het plafond op de wand aan. Gebruik het steunprofiel als boorschema (hetkleine gaatje in het steunprofiel, indien aanwezig, moet samenvallen met de lijn die u erder op de wand getekend heb) en teken met het potlood 2 gaten. Boor de gaten (0 8 mm), steek er 2 pluggen in.
2. Bevestig het steunprofiel voor de schouw aan de wand met 2 schroeven van 5 × 45 ~mm .
3. Hang de kap op aan de het onderste profiel
4. Regel de afstand van de afzuigkap tot de muur.
5. Stel de horizontale ophanging van de kap bij.
6. Bevestig de kap definitief aan de wand (VERPlicht!!).
7. Sluit een buis aan (de buis en de bevestigingsklemmen zich Niet bijgeleverd,要去 aangeschaft worden) voor de rookafoer op de verbindingsring die zich bovenop de afzuigmotor bevindt.

Het andere uiteinde van de buis moet aangesloten worden op een rookafvoervoorzieening maar buiten in geval van gebruik van de kap met afzuiig naar buiten.

Indien men de kap wil gebruiken in de recirculatie-uitvoering, dan要去 aan het steunprofiel van de schouw "G" de luchtstroomrichter "F" bevestigd worden en要去 het andere uiteinde van de buis aangesloten worden op de verbindingsring die zich op de luchtstroomrichter "F" bevindt.

1. Breng de elektrische aansluiting tot stand Voer de voedingskabel door de waarvoort bedoelede zitting en zet hem vast met de kabelklem (11a).
2. Breng de schouw aan en bevestig deze aan de bovenkant met 2 schroeven (12a) aan het steunprofiel van de schouw G (12b).
3. Laat het onderste gedeelte van de schouw volledig over het afzugelement glijden, totdat het op+zijn plaats boven de kap zit.

Monteer het/ de vetfilter(s) weer.

Monteer het afzuigpaneel rond de omtrek wee

BELANGRIJK: controller.altijd of het paneel goed op+zijnplaats is bevestigd.

Controleer of de afzigkap goed werkt aan de hand van de paragraaf Beschrijving en gebruik van de afzigkap.

ONDERHOUD

WAARSCHUWING:

• Koppel het apparaat los van de netvoeding

Reiniging van het afzuigpaneel om de kap heb en

Demontage:

trek het paneel (VOORKANT) krachtig omlaag.

Reinijing:

Het afzuigpaneel moet net zo vaak schoongemakt worden als het vetfilter.

Het staal van het afzuigpaneel heeft een oppervlaktebewerking ondergaan met iXelium.

Ga voor het reinigen ervan dus als volgt te werk:

• Gebruik een zachte doek (het best is een doek van microvezels) nat gemaakt met water of met een normale glasreiniger.
• Het gebruik van papieren doekjes worden afgeraden odomat deze papierresten en strepen op het paneel konnen achechterlaten.
• Gebruik geen schurende of corrosieve producten, producten op basis van chloor of schuursponsjes.
• Gebruik geen stoornreinigers.
• Gebruik geen ontvlambare producten.
• Laat geen zure of alkalische substanties zoals azijn, mosterd, zout, suiker of citroensap anschter op de kap.

GEBRUK GEEN ALCOHOL!

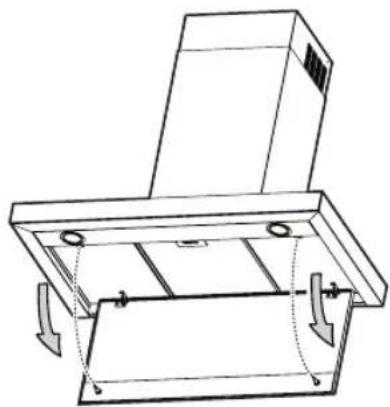

Montage:

Het paneel要去 aan de voorkant worden bevestigd door het op de pinnen op de afzuigkap te drukken.

BELANGRIJK: Controller.altijd of het paneel goed op+zijn plaats bevestigd is.

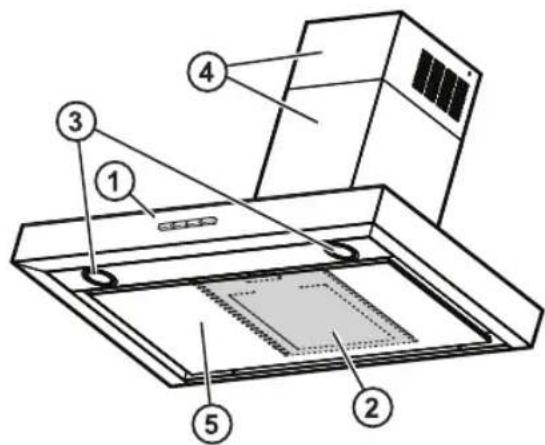

BESCHRIJVING EN GEBRUIK VAN DE AFZUIGKAP

1. Bedieningspaneel.
2. Vetfilter (boven het afzuigpaneel om de kap geen).
3. Lampjes.
4. Uitschuifbare schoww.
5. Afzuiqpaneel om de kap heb.

Bedieningspaneel

1.ON/FF motor

2. snelheidsselectie (toe-of afname)

lampjes:

a. laqste afzuiqsnelheid aan
b. normale afzuigsnelheid aan
c. hooqste afzuiqsnelheid aan
d. intensieve afzuigsnelheid aan

NB = de intensieve afzuigsnelheid is ingesteld op 5 minutes. Daarna keert de motor terug maar de normale snelheid.

3.ON/OFFverlichting

NB = de anschegrondverlichting van de bedieningen worden sterker wanneer de functie in gebruik is.
